CITROEN C5 AIRCROSS 2022 Instrukcja obsługi (in Polish)

199
W razie awarii
8

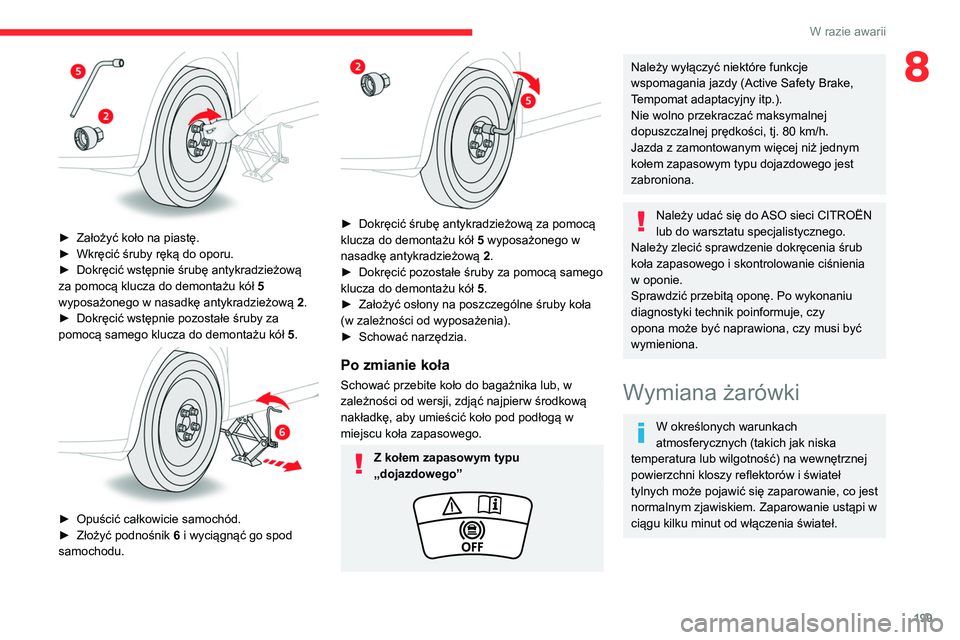

► Założyć koło na piastę.
► Wkręcić śruby ręką do oporu.
►

Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do demontażu kół 5


wyposażonego w nasadkę antykradzieżową 2.
►

Dokręcić wstępnie pozostałe śruby za
pomocą samego klucza do demontażu kół 5

.


► Opuścić całkowicie samochód.
► Złożyć podnośnik 6
i wyciągnąć go spod
samochodu.


► Dokręcić śrubę antykradzieżową za pomocą
klucza do demontażu kół 5
wyposażonego w
nasadkę antykradzieżową 2.
►

Dokręcić pozostałe śruby za pomocą samego
klucza do demontażu kół 5

.
►

Założyć osłony na poszczególne śruby koła
(w zależności od wyposażenia).
►


Schować narzędzia.
Po zmianie koła
Schować przebite koło do bagażnika lub, w
zależności od wersji, zdjąć najpierw środkową
nakładkę, aby umieścić koło pod podłogą w
miejscu koła zapasowego.
Z kołem zapasowym typu
„dojazdowego”
Należy wyłączyć niektóre funkcje
wspomagania jazdy (Active Safety Brake,
Tempomat adaptacyjny itp.).
Nie wolno przekraczać maksymalnej
dopuszczalnej prędkości, tj. 80 km/h.
Jazda z zamontowanym więcej niż jednym
kołem zapasowym typu dojazdowego jest
zabroniona.
Należy udać się do ASO sieci CITROËN
lub do warsztatu specjalistycznego.
Należy zlecić sprawdzenie dokręcenia śrub
koła zapasowego i skontrolowanie ciśnienia
w oponie.
Sprawdzić przebitą oponę. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi być
wymieniona.
Wymiana żarówki
W określonych warunkach
atmosferycznych (takich jak niska
temperatura lub wilgotność) na wewnętrznej
powierzchni kloszy reflektorów i świateł
tylnych może pojawić się zaparowanie, co jest
normalnym zjawiskiem. Zaparowanie ustąpi w
ciągu kilku minut od włączenia świateł.

200
W razie awarii

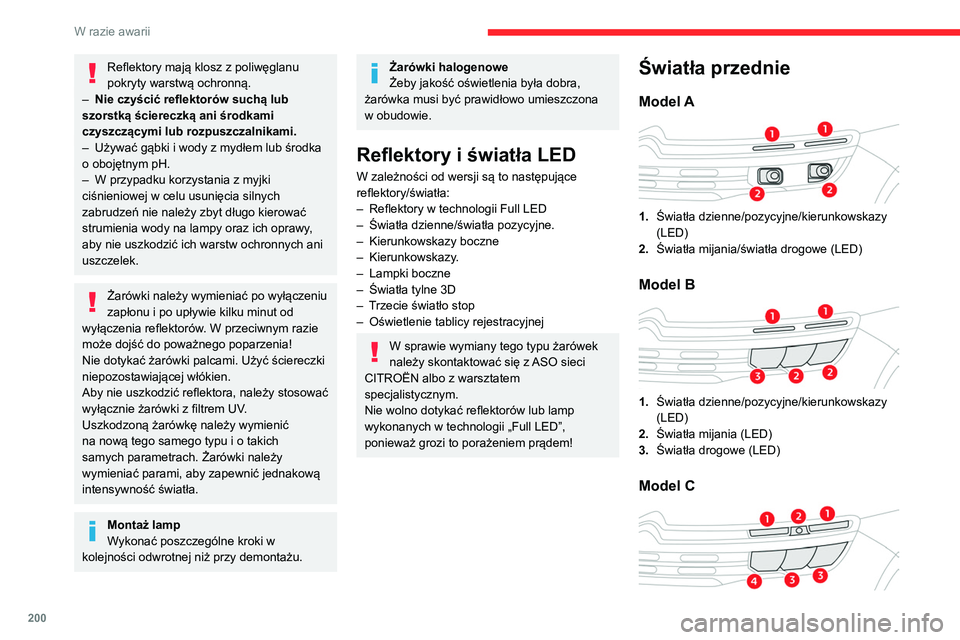

Reflektory mają klosz z poliwęglanu
pokryty warstwą ochronną.
–

Nie czyścić reflektorów suchą lub
szorstką ściereczką ani środkami
czyszczącymi lub rozpuszczalnikami.
–


Używać gąbki i wody z mydłem lub środka
o obojętnym pH.
–


W przypadku korzystania z myjki
ciśnieniowej w celu usunięcia silnych
zabrudzeń nie należy zbyt długo kierować
strumienia wody na lampy oraz ich oprawy

,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w
kolejności odwrotnej niż przy demontażu.
Żarówki halogenowe
Żeby jakość oświetlenia była dobra,
żarówka musi być prawidłowo umieszczona
w obudowie.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
–

Reflektory w technologii Full LED
–


Światła dzienne/światła pozycyjne.
–


Kierunkowskazy boczne
–


Kierunkowskazy
.
–

Lampki boczne
–


Światła tylne 3D
–


T
rzecie światło stop
–

Oświetlenie tablicy rejestracyjnej
W sprawie wymiany tego typu żarówek
należy skontaktować się z ASO sieci
CITROËN albo z
warsztatem
specjalistycznym.
Nie wolno dotykać reflektorów lub lamp
wykonanych w technologii „Full LED”,
ponieważ grozi to porażeniem prądem!
Światła przednie
Model A

1. Światła dzienne/pozycyjne/kierunkowskazy
(LED)
2. Światła mijania/światła drogowe (LED)
Model B

1.Światła dzienne/pozycyjne/kierunkowskazy
(LED)
2. Światła mijania (LED)
3. Światła drogowe (LED)
Model C

201
W razie awarii

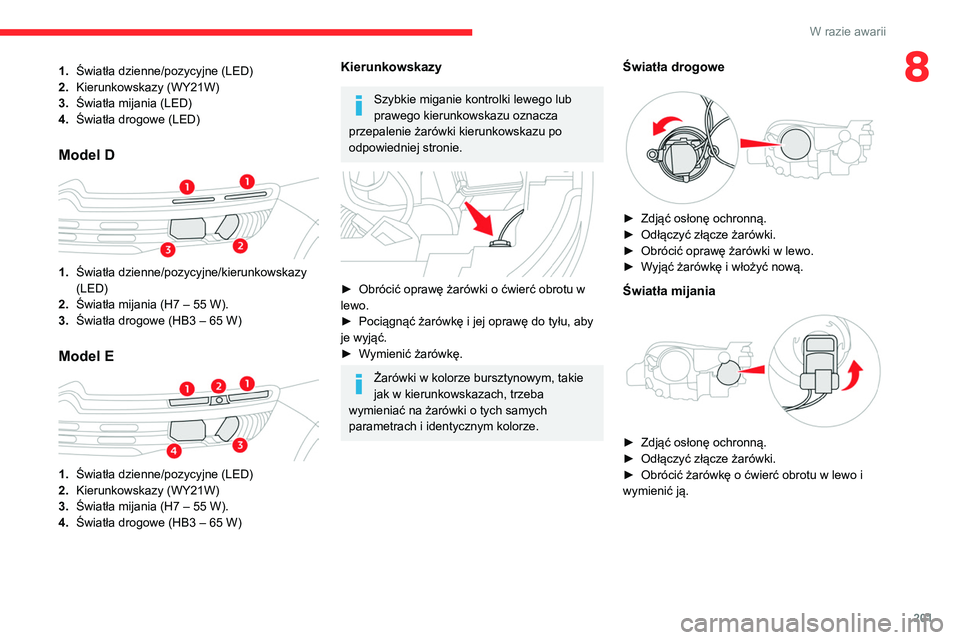

81.Światła dzienne/pozycyjne (LED)
2. Kierunkowskazy (WY21W)
3. Światła mijania (LED)
4. Światła drogowe (LED)
Model D

1.Światła dzienne/pozycyjne/kierunkowskazy
(LED)
2. Światła mijania (H7 – 55 W).
3. Światła drogowe (HB3 – 65 W)
Model E

1.Światła dzienne/pozycyjne (LED)
2. Kierunkowskazy (WY21W)
3. Światła mijania (H7 – 55 W).
4. Światła drogowe (HB3 – 65 W)
Kierunkowskazy
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza
przepalenie żarówki kierunkowskazu po
odpowiedniej stronie.


► Obrócić oprawę żarówki o ćwierć obrotu w
lewo.
►

Pociągnąć żarówkę i jej oprawę do tyłu, aby
je wyjąć.
►


W
ymienić żarówkę.
Żarówki w kolorze bursztynowym, takie
jak w kierunkowskazach, trzeba
wymieniać na żarówki o tych samych
parametrach i identycznym kolorze.
Światła drogowe


► Zdjąć osłonę ochronną.
► Odłączyć złącze żarówki.
►

Obrócić oprawę żarówki w lewo.
►


W
yjąć żarówkę i włożyć nową.
Światła mijania


► Zdjąć osłonę ochronną.
► Odłączyć złącze żarówki.
►

Obrócić żarówkę o ćwierć obrotu w lewo i
wymienić ją.

202
W razie awarii

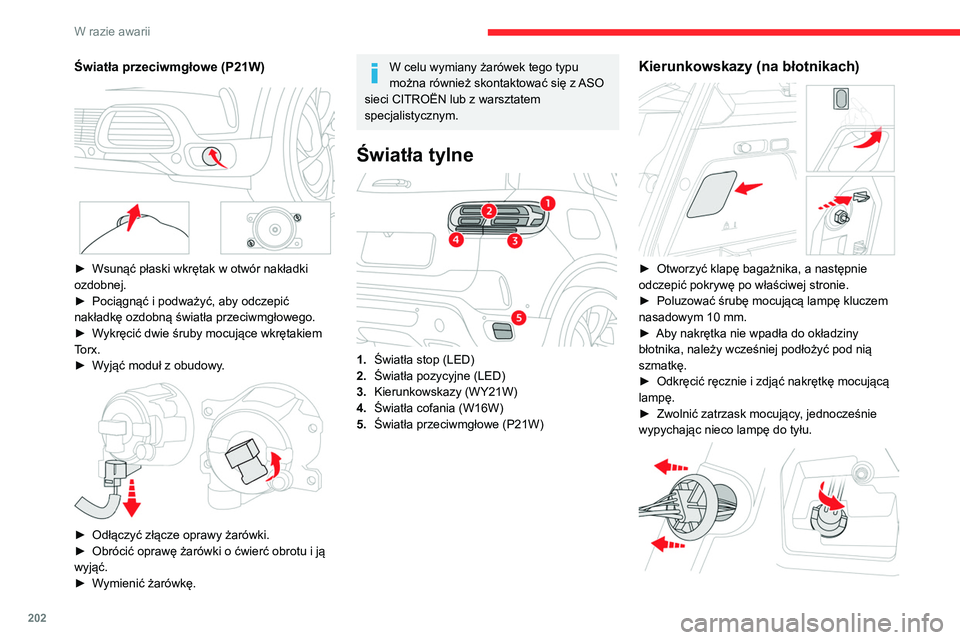

Światła przeciwmgłowe (P21W)


► Wsunąć płaski wkrętak w otwór nakładki
ozdobnej.
►

Pociągnąć i podważyć, aby odczepić
nakładkę ozdobną światła przeciwmgłowego.
►


W
ykręcić dwie śruby mocujące wkrętakiem
Torx.
►

W
yjąć moduł z obudowy.


► Odłączyć złącze oprawy żarówki.
► Obrócić oprawę żarówki o ćwierć obrotu i ją
wyjąć.
►

W
ymienić żarówkę.
W celu wymiany żarówek tego typu
można również skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.
Światła tylne

1. Światła stop (LED)
2. Światła pozycyjne (LED)
3. Kierunkowskazy (WY21W)
4. Światła cofania (W16W)
5. Światła przeciwmgłowe (P21W)
Kierunkowskazy (na błotnikach)

► Otworzyć klapę bagażnika, a następnie
odczepić pokrywę po właściwej stronie.
►

Poluzować śrubę mocującą lampę kluczem
nasadowym 10

mm.
►

Aby nakrętka nie wpadła do okładziny
błotnika, należy wcześniej podłożyć pod nią
szmatkę.
►


Odkręcić ręcznie i zdjąć nakrętkę mocującą
lampę.
►


Zwolnić zatrzask mocujący
, jednocześnie
wypychając nieco lampę do tyłu.

203
W razie awarii

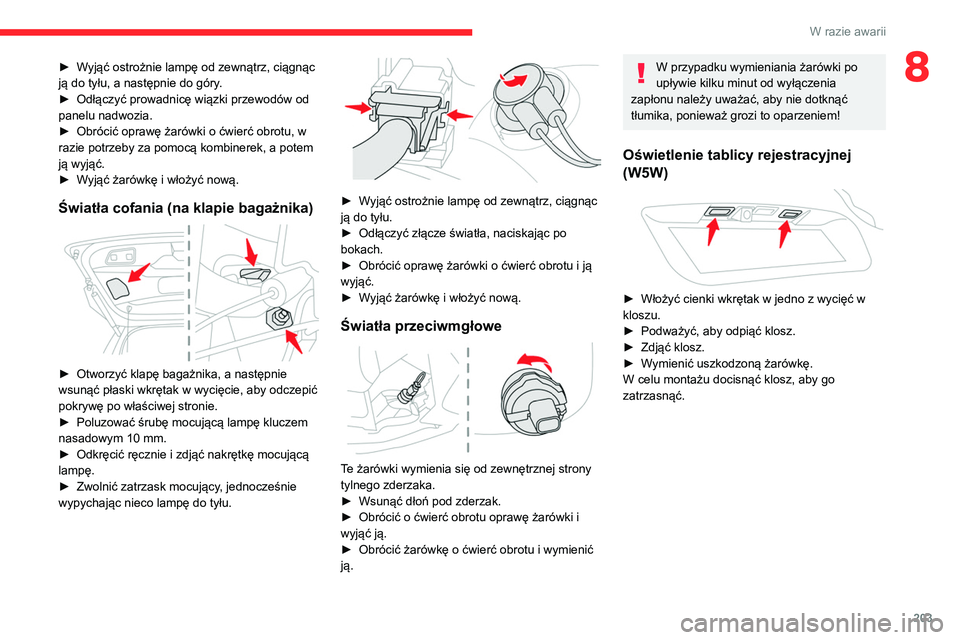

8► Wyjąć ostrożnie lampę od zewnątrz, ciągnąc
ją do tyłu, a następnie do góry.
►
Odłączyć prowadnicę wiązki przewodów od
panelu nadwozia.
►


Obrócić oprawę żarówki o ćwierć obrotu, w
razie potrzeby za pomocą kombinerek, a potem
ją wyjąć.
►


W
yjąć żarówkę i włożyć nową.
Światła cofania (na klapie bagażnika)

► Otworzyć klapę bagażnika, a następnie
wsunąć płaski wkrętak w wycięcie, aby odczepić
pokrywę po właściwej stronie.
►

Poluzować śrubę mocującą lampę kluczem
nasadowym 10

mm.
►

Odkręcić ręcznie i zdjąć nakrętkę mocującą
lampę.
►


Zwolnić zatrzask mocujący
, jednocześnie
wypychając nieco lampę do tyłu.


► Wyjąć ostrożnie lampę od zewnątrz, ciągnąc
ją do tyłu.
►

Odłączyć złącze światła, naciskając po
bokach.
►


Obrócić oprawę żarówki o ćwierć obrotu i ją
wyjąć.
►


W
yjąć żarówkę i włożyć nową.
Światła przeciwmgłowe

Te żarówki wymienia się od zewnętrznej strony
tylnego zderzaka.
►
Wsunąć dłoń pod zderzak.
►


Obrócić o ćwierć obrotu oprawę żarówki i
wyjąć ją.
►


Obrócić żarówkę o ćwierć obrotu i wymienić
ją.
W przypadku wymieniania żarówki po
upływie kilku minut od wyłączenia
zapłonu należy uważać, aby nie dotknąć
tłumika, ponieważ grozi to oparzeniem!
Oświetlenie tablicy rejestracyjnej
(W5W)


► Włożyć cienki wkrętak w jedno z wycięć w
kloszu.
►

Podważyć, aby odpiąć klosz.
►


Zdjąć klosz.
►


W
ymienić uszkodzoną żarówkę.
W celu montażu docisnąć klosz, aby go
zatrzasnąć.

204
W razie awarii

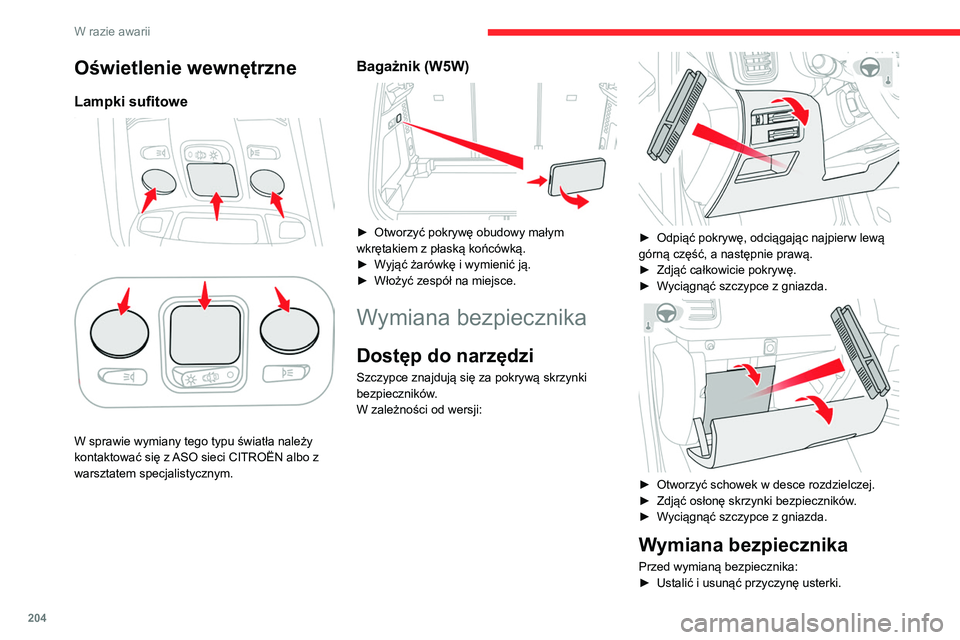

Oświetlenie wewnętrzne
Lampki sufitowePrzednia lampka sufitowa

Tylna lampka sufitowa

W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci CITROËN albo z
warsztatem specjalistycznym.
Bagażnik (W5W)

► Otworzyć pokrywę obudowy małym
wkrętakiem z płaską końcówką.
►

W
yjąć żarówkę i wymienić ją.
►

Włożyć zespół na miejsce.
Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce znajdują się za pokrywą skrzynki
bezpieczników.
W zależności od wersji:


► Odpiąć pokrywę, odciągając najpierw lewą
górną część, a następnie prawą.
►

Zdjąć całkowicie pokrywę.
►


W
yciągnąć szczypce z gniazda.


► Otworzyć schowek w desce rozdzielczej.
► Zdjąć osłonę skrzynki bezpieczników .
►

W
yciągnąć szczypce z gniazda.
Wymiana bezpiecznika
Przed wymianą bezpiecznika:
► Ustalić i usunąć przyczynę usterki.

205
W razie awarii

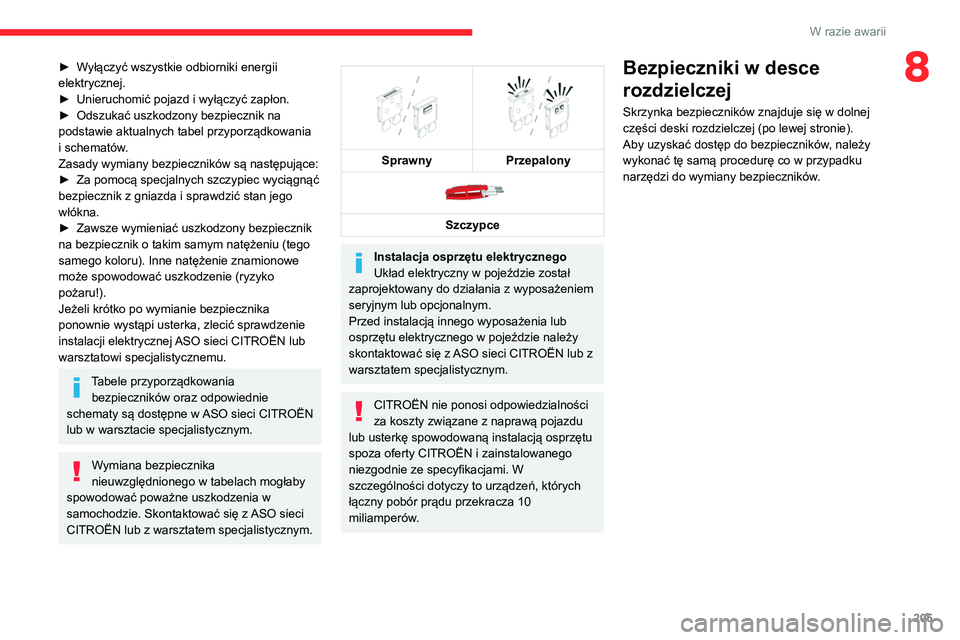

8► Wyłączyć wszystkie odbiorniki energii
elektrycznej.
►
Unieruchomić pojazd i wyłączyć zapłon.
►


Odszukać uszkodzony bezpiecznik na
podstawie aktualnych tabel przyporządkowania
i schematów

.
Zasady wymiany bezpieczników są następujące:
►

Za pomocą specjalnych szczypiec wyciągnąć
bezpiecznik z gniazda i sprawdzić stan jego
włókna.
►


Zawsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o takim samym natężeniu (tego
samego koloru). Inne natężenie znamionowe
może spowodować uszkodzenie (ryzyko
pożaru!).
Jeżeli krótko po wymianie bezpiecznika
ponownie wystąpi usterka, zlecić sprawdzenie
instalacji elektrycznej

ASO sieci CITROËN lub
warsztatowi specjalistycznemu.
Tabele przyporządkowania bezpieczników oraz odpowiednie
schematy są dostępne w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Wymiana bezpiecznika
nieuwzględnionego w tabelach mogłaby
spowodować poważne uszkodzenia w
samochodzie. Skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.


Sprawny
Przepalony

Szczypce
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został
zaprojektowany do działania z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją osprzętu
spoza oferty CITROËN i zainstalowanego
niezgodnie ze specyfikacjami. W
szczególności dotyczy to urządzeń, których
łączny pobór prądu przekracza 10
miliamperów.
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Aby uzyskać dostęp do bezpieczników, należy
wykonać tę samą procedurę co w przypadku
narzędzi do wymiany bezpieczników.

206
W razie awarii

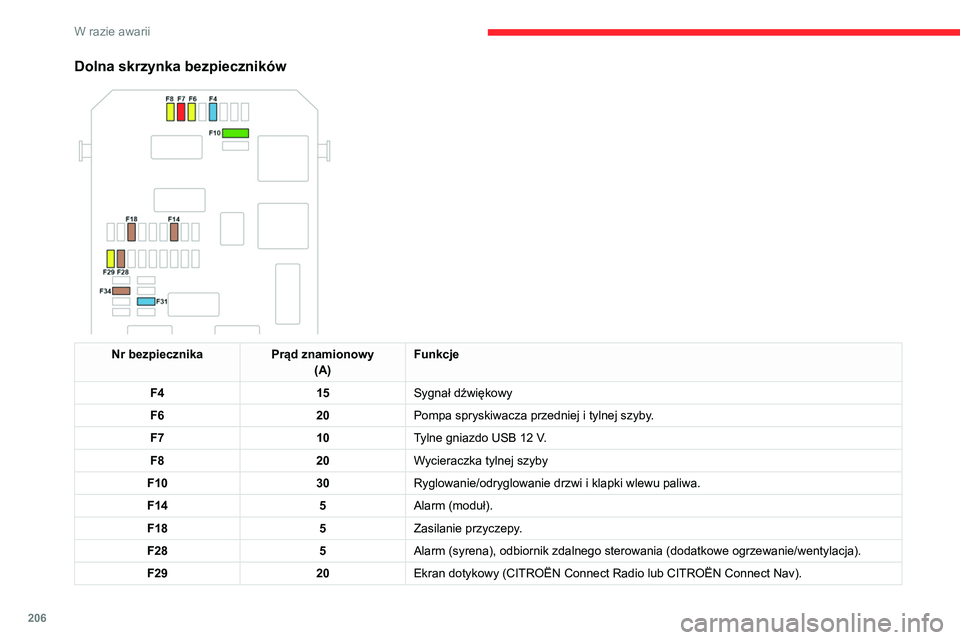

Dolna skrzynka bezpieczników

Nr bezpiecznikaPrąd znamionowy
(A) Funkcje
F4 15Sygnał dźwiękowy
F6 20Pompa spryskiwacza przedniej i tylnej szyby.
F7 10Tylne gniazdo USB 12
V.
F8 20Wycieraczka tylnej szyby
F10 30Ryglowanie/odryglowanie drzwi i klapki wlewu paliwa.
F14 5Alarm (moduł).
F18 5Zasilanie przyczepy.
F28 5Alarm (syrena), odbiornik zdalnego sterowania (dodatkowe ogrzewanie/wentylacja).
F29 20Ekran dotykowy (CITROËN Connect Radio lub CITROËN Connect Nav).

207
W razie awarii

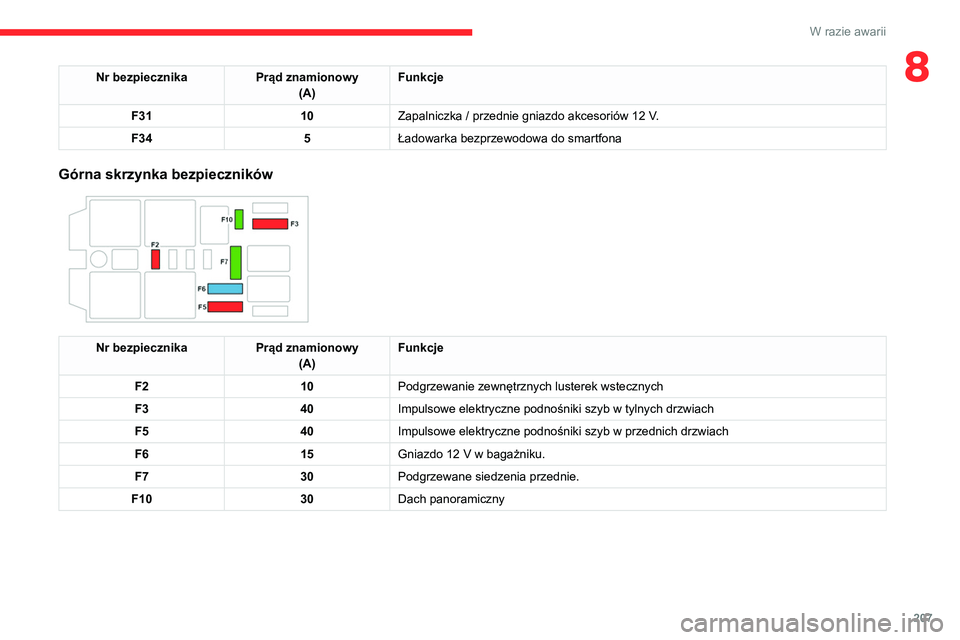

8Nr bezpiecznikaPrąd znamionowy
(A) Funkcje
F31 10Zapalniczka / przednie gniazdo akcesoriów 12
V.
F34 5Ładowarka bezprzewodowa do smartfona
Górna skrzynka bezpieczników

Nr bezpiecznika Prąd znamionowy
(A) Funkcje
F2 10Podgrzewanie zewnętrznych lusterek wstecznych
F3 40Impulsowe elektryczne podnośniki szyb w tylnych drzwiach
F5 40Impulsowe elektryczne podnośniki szyb w przednich drzwiach
F6 15Gniazdo 12
V w bagażniku.
F7 30Podgrzewane siedzenia przednie.
F10 30Dach panoramiczny

208
W razie awarii

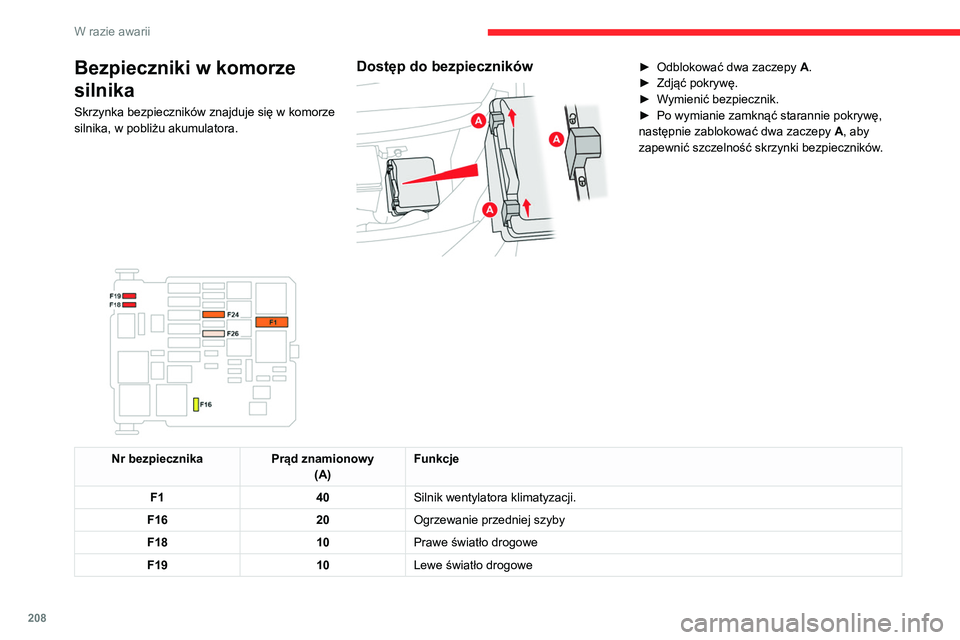

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze
silnika, w pobliżu akumulatora.
Dostęp do bezpieczników

► Odblokować dwa zaczepy A .
► Zdjąć pokrywę.
►

W
ymienić bezpiecznik.
►

Po wymianie zamknąć starannie pokrywę,
następnie zablokować dwa zaczepy A

, aby
zapewnić szczelność skrzynki bezpieczników.


Nr bezpiecznika Prąd znamionowy
(A) Funkcje
F1 40Silnik wentylatora klimatyzacji.
F16 20Ogrzewanie przedniej szyby
F18 10Prawe światło drogowe
F19 10Lewe światło drogowe
