Page 181 of 276

179
Rikke korral
8tungraud libiseda või alla langeda – See võib
tekitada kehavigastusi!
Asetage tungraud kindlasti ainult tõstekoha
A või B alla; lisaks peab sõiduki toetuspind
asuma tungraua ülaosa keskel. Vastasel juhul
võib sõiduk viga saada ja/või tungraud alla
langeda – vigastusoht!
► Eemaldage poldid ja hoidke neid puhtas
kohas.
►
Eemaldage ratas.
Ratta paigaldamine
Terasveljega või kompaktse varuratta
paigaldamine
Kui sõidukile on paigaldatud valuveljed,
ei puutu seibid A terasest valmistatud või
kompaktse varurattaga kokku Ratast hoiab
kinni iga poldi kooniline kontaktpind B.
► Asetage ratas rummule.
► Keerake poldid käsitsi kinni.
►
Eelpingutage turvapolti, kasutades rattavõtit 5
ja vahetükki 2.
►
Eelpingutage teisi polte, kasutades ainult
rattavõtit
5.
► Laske sõiduk uuesti täielikult alla.
► Pange tungraud 6
kokku ja eemaldage see.
► Pingutage turvapolti, kasutades rattavõtit 5 ja
vahetükki 2.
►
Keerake teised poldid ainult rattavõtme 5
abil
tugevalt kinni.
►
Asetage katted poltidele (olenevalt
varustusest).
►
Asetage tööriistad tagasi oma kohale.
Pärast ratta vahetamist
Pange torkeauguga ratas pagasiruumi või,
sõltuvalt versioonist, eemaldage esmalt
keskmine kate, et paigutada ratas põranda alla
varuratta kohale.
Kompaktse varurattaga
Page 182 of 276

180
Rikke korral
Mudel B
1.Päevasõidutuled/gabariittuled/suunatuled
(LED)
2. Lähituled (LED)
3. Kaugtuled (LED)
Mudel C
1.Päevasõidutuled/gabariittuled (LED)
2. Suunatuled (WY21W)
3. Lähituled (LED)
4. Kaugtuled (LED)
Mudel D
Deaktiveerige teatud sõiduabi funktsioonid
(Active Safety Brake, Kohanduv
püsikiirusehoidja jne).
Ärge ületage maksimaalset lubatud
kiirust
80 km/h (50 miili/h).
Rohkem kui ühe kompaktse varurattaga
sõitmine on keelatud.
Pöörduge CITROËNI esindusse või
volitatud töökotta.
Laske varuratta poltide kinnitust ja sellel oleva
rehvi rõhku kontrollida.
Laske torkeauguga rehv üle vaadata. Pärast
ülevaatamist soovitab tehnik teil rehvi kas
parandada või välja vahetada.
Lambipirni vahetamine
Teatud ilmastikutingimuste korral (nt madal temperatuur, niiskus) võib esi- ja
tagatulede klaasi sisepinnale tekkida kerge
niiskus, mis kaob mõni minut pärast tulede
sisselülitamist.
Tuled on kaetud polükarbonaatklaasiga, mis on omakorda kaetud lakikihiga.
–
Ärge puhastage laternate klaase kuiva
või abrasiivse lapiga ega pesuvahendi või
lahustiga.
–
Kasutage käsna ja seebivett või neutraalse
pH tasemega puhastusvahendit.
– Lakikihi ja tihendite kahjustamise
vältimiseks hoiduge väga määrdunud kohtade
survepesu korral veejoa pikemat suunamist
tuledele ja nende ümbrusele.
Enne lambipirni vahetamist tuleb süüde
välja lülitada ja esituli/tuli peab olema
mõni minut varem kustutatud (raske põletuse
oht).
Ärge puutuge lambipirni sõrmedega –
kasutage ebemeid mitte andvat lappi.
Esitule mittekahjustamiseks on kohustuslik
kasutada vaid ultraviolettkiirgusele
vastupidavaid pirne.
Asendage läbipõlenud lambipirn alati sama
numbri ja näitajatega pirniga. Valgustuse
tasakaalu säilitamiseks vahetage pirne
paarikaupa.
Tulede tagasipaigaldamine
Tehke toimingud demonteerimisele
vastupidises järjekorras.
Halogeentuled
Hea valgustuse tagamiseks veenduge, et
lambipirn on korralikult pesas.
Valgusdioodidega (LED)
esituled ja tuled
Sõltuvalt versioonist on sellest mõjutatud
järgnevad esitulede/tulede tüübid.
– Täis-LED tehnoloogia esituled.
– Päevasõidutuled/gabariittuled.
–
Dubleerivad külgmised suunatuled.
–
Suunatuled.
–
Küljetuled.
–
3D-tagatuled.
–
Lisapidurituli.
–
Numbrimärgi tuled.
Kui teil on vaja seda tüüpi pirn välja
vahetada, peate pöörduma CITROËN
esindusse või volitatud töökotta.
Ärge puudutage „Täis-LED“ tehnoloogia
esitulesid või tulesid – elektrilöögi oht!
Esituled
Mudel A
1. Päevasõidutuled/gabariittuled/suunatuled
(LED)
2. Lähituled/kaugtuled (LED)
Page 183 of 276

181
Rikke korral
8Mudel B
1.Päevasõidutuled/gabariittuled/suunatuled
(LED)
2. Lähituled (LED)
3. Kaugtuled (LED)
Mudel C
1.Päevasõidutuled/gabariittuled (LED)
2. Suunatuled (WY21W)
3. Lähituled (LED)
4. Kaugtuled (LED)
Mudel D
1.Päevasõidutuled/gabariittuled/suunatuled
(LED)
2. Lähituled (H7-55W).
3. Kaugtuled (HB3-65W)
Mudel E
1.Päevasõidutuled/gabariittuled (LED)
2. Suunatuled (WY21W)
3. Lähituled (H7-55W).
4. Kaugtuled (HB3-65W)
Suunatuled
Suunatule näidikutule (vasak või parem)
kiire vilkumine näitab seda, et vastaval
poolel on üks pirnidest rikkis.
► Keerake lambipesa veerand pööret
vastupäeva.
► Tõmmake pirni ja lambipesa komplekti
tahapoole.
►
V
ahetage pirn.
Kollased pirnid, nt suunatulede omad,
tuleb vahetada sarnaste omaduste ja
värvusega pirnide vastu.
Kaugtuled
► Eemaldage kaitsekate.
► Võtke pirni ühendusjuhe lahti.
►
Keerake lambipesa vastupäeva.
►
Eemaldage pirn ja vahetage uue vastu.
Lähituled
► Eemaldage kaitsekate.
► Võtke pirni ühendusjuhe lahti.
Page 184 of 276

182
Rikke korral
► Võtke lamp väljastpoolt ettevaatlikult välja,
seda taha ja seejärel ülespoole tõmmates.
► Eemaldage kaabliümbris kerepaneelilt.
► Keerake pirnipesa universaalnäpitsatega
(vajaduse korral) veerand pööret ja tõmmake
see välja.
► Eemaldage pirn ja vahetage uue vastu.
Tagurdustuled (tagaluugil)
► Avage tagaluuk, sisestage lameda otsaga
kruvikeeraja süvendisse vastava poole
juurdepääsuluugi klambri avamiseks.
► Keerake lambi kinnitusmutter 10 mm
padrunvõtmega lahti.
► Kruvige käsitsi lahti ja eemaldage lambi
kinnitusmutter.
► Vabastage kinnitusklamber, lükates samal
ajal lampi veidi tagasi.
► Pöörake pirni veerand pööret vastupäeva ja
vahetage ära.
Udutuled (P21W)
► Sisestage lameda otsaga kruvikeeraja
iluliistus olevasse avasse.
►
Võtke udutule raam lahti kruvikeerajat
kangina kasutades.
►
Eemaldage
Torx-kruvikeeraja abil mooduli
kaks kinnituskruvi.
►
Võtke moodul korpusest välja.
► Ühendage lahti lambipesa pistik.
► Keerake lambipesa veerand pööret ja
eemaldage see.
►
V
ahetage seade välja.
Seda tüüpi pirnide vahetamiseks võite
pöörduda ka CITROËN esindusse või
volitatud töökotta.
Tagatuled
1. Pidurituled (LED)
2. Gabariittuled (LED)
3. Suunatuled (WY21W)
4. Tagurdustuled (W16W)
5. Udutuled (P21W)
Suunatuled (tiibadel)
► Avage pakiruumi luuk ja avage vastava poole
juurdepääsuluugi klamber.
►
Keerake lambi kinnitusmutter 10
mm
padrunvõtmega lahti.
►
Et vältida mutri kukkumisel selle kaotamist
tiiva liistu vahele, asetage esmalt selle alla riie.
►
Kruvige käsitsi lahti ja eemaldage lambi
kinnitusmutter
.
►
V
abastage kinnitusklamber, lükates samal
ajal lampi veidi tagasi.
Page 185 of 276

183
Rikke korral
8► Võtke lamp väljastpoolt ettevaatlikult välja,
seda taha ja seejärel ülespoole tõmmates.
►
Eemaldage kaabliümbris kerepaneelilt.
►
Keerake pirnipesa universaalnäpitsatega
(vajaduse korral) veerand pööret ja tõmmake
see välja.
►
Eemaldage pirn ja vahetage uue vastu.
Tagurdustuled (tagaluugil)
► Avage tagaluuk, sisestage lameda otsaga
kruvikeeraja süvendisse vastava poole
juurdepääsuluugi klambri avamiseks.
►
Keerake lambi kinnitusmutter 10
mm
padrunvõtmega lahti.
►
Kruvige käsitsi lahti ja eemaldage lambi
kinnitusmutter
.
►
V
abastage kinnitusklamber, lükates samal
ajal lampi veidi tagasi.
► Võtke lamp väljastpoolt ettevaatlikult välja,
seda tahapoole tõmmates.
►
Võtke lambi pistik lahti selle mõlemale
poolele vajutades.
►
Keerake pirnipesa veerand pööret ja
eemaldage see.
►
Eemaldage pirn ja vahetage uue vastu.
Udutuled
Neid pirne vahetatakse tagumise kaitseraua
juurest väljastpoolt.
►
V
iige käsi kaitseraua alla.
►
Keerake lambipesa veerand pööret ja
eemaldage see.
►
Keerake lampi veerand pööret ja asendage
see.
Vahetades pirni mõni minut pärast süüte
väljalülitamist, vältige põletusohu tõttu
väljalaskesüsteemi puudutamist.
Numbrimärgi tulede vahetamine
(W5W)
► Asetage peenike kruvikeeraja ühte tulede
klaasi aukudest.
►
Lükake katet väljapoole, et see lahti tuleks.
►
Eemaldage tulede klaas.
►
Asendage läbipõlenud lambipirn.
T
agasiasetamiseks vajutage läbipaistvale
kattele.
Salongi valgustus
LaevalgustusedEesmine laetuli
Page 186 of 276

184
Rikke korral
Kaitsmete asukohatabelid ja vastavad
skeemid saate CITROËN edasimüüjalt
või volitatud töökojast.
Kui vahetate kaitsme, mida antud tabelis
ei ole, võib see põhjustada sõiduki
tõsiseid rikkeid. Võtke ühendust CITROËN
edasimüüja või volitatud töökojaga.
Korras
Läbipõlenud
Näpitsad
Elektriliste lisaseadmete paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard- või
lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËNI esindusse või
kvalifitseeritud töökotta.
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei tarni ega soovita
Tagumine laetuli
Seda tüüpi tulevahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud töökotta.
Pagasiruum (W5W)
► Võtke kaas väikse kruvikeeraja abil lahti.
► Eemaldage lamp ja vahetage uue vastu.
►
Pange seade tagasi oma kohale.
Kaitsme vahetamine
Ligipääs tööriistadele
Kaitsmete eemaldamise näpitsad asuvad
kaitsmekarbi kaane tagaküljel.
Olenevalt versioonist:
► Võtke kaas lahti, tõmmates ülaosast vasakult
ja seejärel paremalt poolt.
►
Eemaldage kaas täielikult.
►
Võtke näpitsad karbist välja.
► Avage kindalaegas.
► Eemaldage kaitsmekarbi kaas.
►
Võtke näpitsad karbist välja.
Kaitsme vahetamine
Enne kaitsme vahetamist tuleb:
► kindlaks teha ja kõrvaldada rikke põhjus.
►
Peatage kogu energia tarbimine.
►
Peatage sõiduk ja lülitage süüde välja.
►
Leidke kehtivate tabelite ja skeemide abil
vigane kaitse.
Kaitsme vahetamisel on oluline:
►
kasutada korpusest väljavõtmiseks
spetsiaalseid näpitsaid ja kontrollida, kas kaitse
on läbi põlenud.
►
Asendada läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega
(sama värvi); erinev kaitse võib põhjustada
rikkeid - tuleoht!
Kui rike kordub pärast kaitsme vahetamist,
laske elektriseadmed CITROËN esinduses või
volitatud töökojas üle kontrollida.
Page 187 of 276

185
Rikke korral

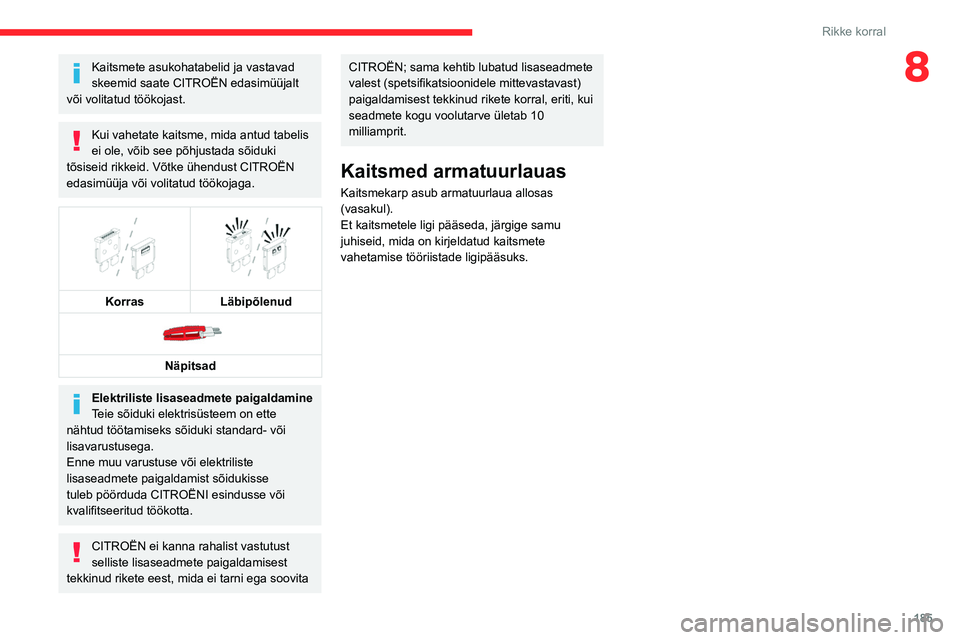

8Kaitsmete asukohatabelid ja vastavad
skeemid saate CITROËN edasimüüjalt
või volitatud töökojast.
Kui vahetate kaitsme, mida antud tabelis
ei ole, võib see põhjustada sõiduki
tõsiseid rikkeid. Võtke ühendust CITROËN
edasimüüja või volitatud töökojaga.
Korras
Läbipõlenud
Näpitsad
Elektriliste lisaseadmete paigaldamine
Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard- või
lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
tuleb pöörduda CITROËNI esindusse või
kvalifitseeritud töökotta.
CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei tarni ega soovita
CITROËN; sama kehtib lubatud lisaseadmete
valest (spetsifikatsioonidele mittevastavast)
paigaldamisest tekkinud rikete korral, eriti, kui
seadmete kogu voolutarve ületab 10
milliamprit.
Kaitsmed armatuurlauas
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Et kaitsmetele ligi pääseda, järgige samu
juhiseid, mida on kirjeldatud kaitsmete
vahetamise tööriistade ligipääsuks.
Page 188 of 276

186
Rikke korral
Kaitsme nrVoolutugevus
(amprites) Funktsioonid
F31 10Sigaretisüütaja / eesmine 12 V lisaseadmete pesa.
F34 5Juhtmeta nutitelefonilaadija.
Ülemine kaitsmekarp
Kaitsme nr Voolutugevus
(amprites) Funktsioonid
F2 10Soojendusega küljepeeglid.
F3 40Tagumised „ühepuute“ elektrilised aknad.
F5 40Eesmised „ühepuute“ elektrilised aknad.
F6 1512 V pesa pagasiruumis.
F7 30Soojendusega esiistmed.
F10 30Panoraam-katuseluuk.
Alumine kaitsmekarp
Kaitsme nr Voolutugevus
(amprites) Funktsioonid
F4 15Signaal.
F6 20Eesmine ja tagumine aknapesuvahendi pump.
F7 10Tagumine 12
V USB-pesa.
F8 20Tagumine klaasipuhasti.
F10 30Uste ja kütuse täiteava kaane lukustamine/lukustuse avamine.
F14 5Alarm (seade).
F18 5Haagise toide.
F28 5Alarm (sireen), lisasoojenduse/ventilatsiooni kaugjuhtimispuldi vastuv\
õtja.
F29 20Puuteekraan (CITROËN Connect Radio või CITROËN Connect Nav).
Page 189 of 276

187
Rikke korral

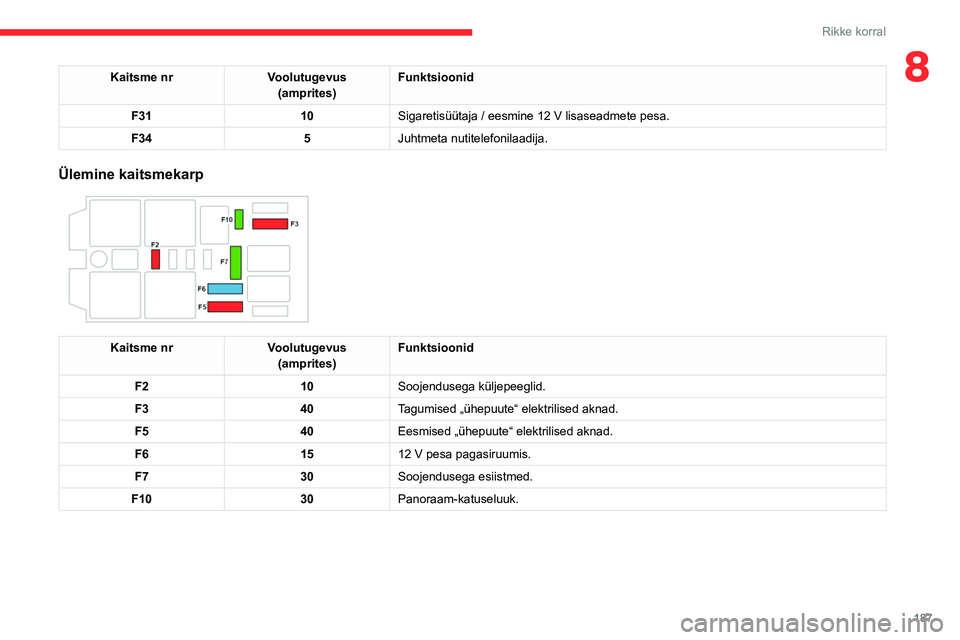

8Kaitsme nrVoolutugevus
(amprites) Funktsioonid
F31 10Sigaretisüütaja / eesmine 12
V lisaseadmete pesa.
F34 5Juhtmeta nutitelefonilaadija.
Ülemine kaitsmekarp
Kaitsme nr Voolutugevus
(amprites) Funktsioonid
F2 10Soojendusega küljepeeglid.
F3 40Tagumised „ühepuute“ elektrilised aknad.
F5 40Eesmised „ühepuute“ elektrilised aknad.
F6 1512
V pesa pagasiruumis.
F7 30Soojendusega esiistmed.
F10 30Panoraam-katuseluuk.
Page 190 of 276

188
Rikke korral
12 V aku
Režiim mootori käivitamiseks teise aku abil või
tühja aku laadimiseks.
Plii-käivitusaku
Need akud sisaldavad ohtlikke aineid
(väävelhape ja plii).
Akud tuleb hävitada seadusega ettenähtud
viisil ja neid ei tohi mingil juhul tavalisse
prügikasti visata.
Viige kasutatud akud ja patareid
spetsiaalsesse kogumispunkti.
Enne aku käsitsemist kaitske oma silmad
ja nägu.
Aku kallal tuleb töid teha ventileeritud kohas,
eemal lahtisest tulest või sädemetest, et
hoida ära plahvatus- ja tuleohtu.
Pärast töid peske käed.
Juurdepääs akule
Aku asub mootoriruumis.
Mootoriruumis asuv
kaitsmekarp
Kaitsmekarp asub mootoriruumis aku lähedal.
Juurdepääs kaitsmetele
► Vabastage mõlemad riivid A.
► Eemaldage kaas.
►
V
ahetage kaitse.
►
Pärast kaitsme vahetamist sulgege
kaitsmekarbi kaas hoolikalt ja lukustage lukustid
A
, et tagada hermeetilisus.
Kaitsme nr Voolutugevus
(amprites) Funktsioonid
F1 40Kliimaseadme ventilatsiooni mootor.
F16 20Soojendusega tuuleklaas.
F18 10Parem kaugtuli.
F19 10Vasak kaugtuli.
