CITROEN C5 AIRCROSS 2022 Manual do condutor (in Portuguese)

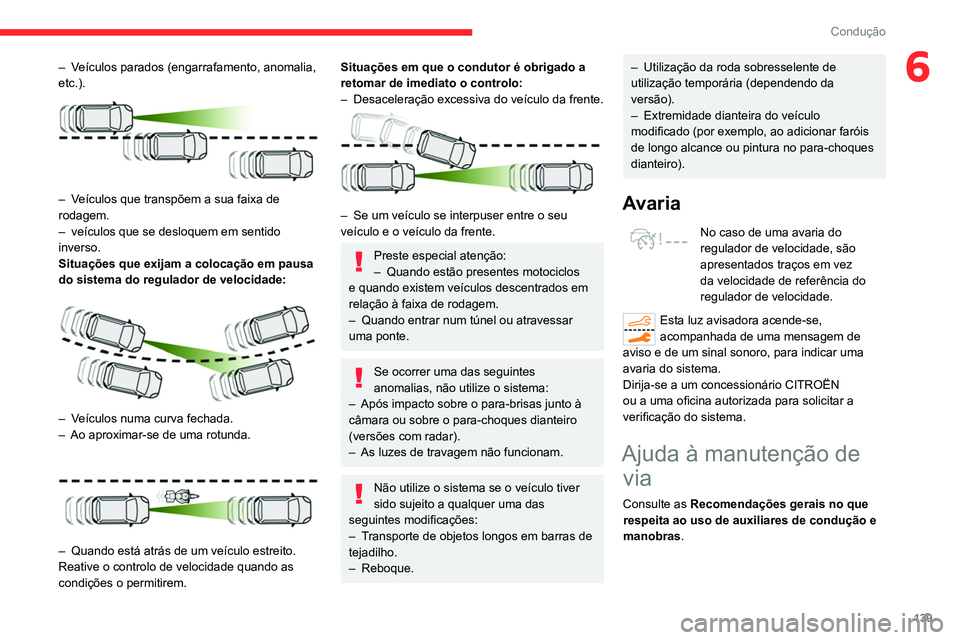

139
Condução
6– Veículos parados (engarrafamento, anomalia,
etc.).


– Veículos que transpõem a sua faixa de
rodagem.
–
veículos que se desloquem em sentido
inverso.
Situações que exijam a colocação em pausa
do sistema do regulador de velocidade:


– Veículos numa curva fechada.
– Ao aproximar-se de uma rotunda.

– Quando está atrás de um veículo estreito.
Reative o controlo de velocidade quando as
condições o permitirem.
Situações em que o condutor é obrigado a
retomar de imediato o controlo:
–

Desaceleração
excessiva do veículo da frente.


– Se um veículo se interpuser entre o seu
veículo e o veículo da frente.
Preste especial atenção:
– Quando estão presentes motociclos
e quando existem veículos descentrados em
relação à faixa de rodagem.
–

Quando entrar num túnel ou atravessar
uma ponte.
Se ocorrer uma das seguintes
anomalias, não utilize o sistema:
–

Após impacto sobre o para-brisas junto à
câmara ou sobre o para-choques dianteiro
(versões com radar).
–


As luzes de travagem não funcionam.
Não utilize o sistema se o veículo tiver
sido sujeito a qualquer uma das
seguintes modificações:
–

T

ransporte de objetos longos em barras de
tejadilho.
–

Reboque.
– Utilização da roda sobresselente de
utilização temporária (dependendo da
versão).
–

Extremidade dianteira do veículo
modificado (por exemplo, ao adicionar faróis
de longo alcance ou pintura no para-choques
dianteiro).
Avaria
No caso de uma avaria do
regulador de velocidade, são
apresentados traços em vez
da velocidade de referência do
regulador de velocidade.
Esta luz avisadora acende-se,
acompanhada de uma mensagem de
aviso e de um sinal sonoro, para indicar uma
avaria do sistema.
Dirija-se a um concessionário CITROËN
ou a uma oficina autorizada para solicitar a
verificação do sistema.
Ajuda à manutenção de via
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.

140
Condução
Situações de condução e alertas associados
As tabelas seguintes descrevem as visualizações associadas às p\
rincipais situações de condução. A visualização destes alertas não é sequencial.Luz indicadora do botão Botão do regulador de
velocidade Pictogramas
Visualização Comentários
Desativada CRUISE


(cinzento)


(cinzento)Regulador de velocidade colocado em
pausa; a ajuda à manutenção de via não
está ativa.
Desativada CRUISE

(verde)


(cinzento)Regulador de velocidade ativo; a ajuda à
manutenção de via não está ativa.
Verde CRUISE

(verde)


(verde)Highway Driver Assist ativo, funciona
normalmente (a correção é efetuada no
volante).

Através de uma câmara existente na parte
superior do para-brisas, o sistema identifica as
marcações na via de circulação e mantém o
veículo dentro da faixa escolhida pelo condutor.
Esta função é principalmente apropriada para
condução em autoestradas e vias rápidas.
Condições de
funcionamento
– Regulador de velocidade adaptativo ativo.
– Faixa de rodagem assinalada por linhas em
ambos os lados.
–

Sistema ESC operacional.
–


Sistemas ASR/DSC
ativados.
–

Nenhum veículo detetado.
–


Nenhuma roda sobresselente de utilização
temporária utilizada.
–


O veículo não está sujeito a forças G laterais
fortes.
–


As luzes indicadoras de mudança de direção
não estão ativadas.
Ativação/desativação



► Com Regulador de velocidade adaptativo
com a função Stop & Go ativada, pressione este
botão.
A
ação é confirmada por:
–

A
luz indicadora do botão acende-se a verde.
–

O seguinte símbolo é apresentado no quadro
de bordo.
A

cor do símbolo no quadro de bordo depende
do estado de funcionamento do sistema:
(cinzento)
Uma ou mais condições de
funcionamento não são reunidas, o sistema é
colocado em pausa.
(verde)
Todas as condições de funcionamento
estão reunidas, o sistema está ativo.
(laranja)
Avaria no sistema.
Se o condutor não quiser utilizar o sistema
durante algum tempo, pode pressionar o botão
novamente para desativá-lo.
A luz indicadora do botão apaga-se e o símbolo
desaparece no quadro de bordo.
O estado do sistema é guardado quando
a ignição é desligada.
Regulador de velocidade
O condutor deve segurar adequadamente no
volante.
Quando o regulador de velocidade é ativado,
o símbolo é apresentado a verde: o sistema
efetua algumas regulações de direção para
manter o veículo na posição escolhida pelo
condutor na faixa de rodagem. Esta posição não
é necessariamente o centro da faixa.
Sente o volante a mover-se.
O condutor pode rodar o volante em qualquer
para alterar a posição do veículo, o que
suspende a função. O condutor posiciona o
veículo no local pretendido na faixa. Quando o
condutor sente que o veículo está na posição
adequada, mantém-no assim até a função
ser reativada. O sistema retoma o controlo
regulando na nova posição definida.
Pausa/suspensão do
sistema
O condutor deve agir de imediato se
verificar que as condições de tráfego ou
o estado do piso exigem a sua intervenção,
movendo o volante para suspender
temporariamente o funcionamento do
sistema. Qualquer ação no pedal do travão
que resulte na pausa do regulador de

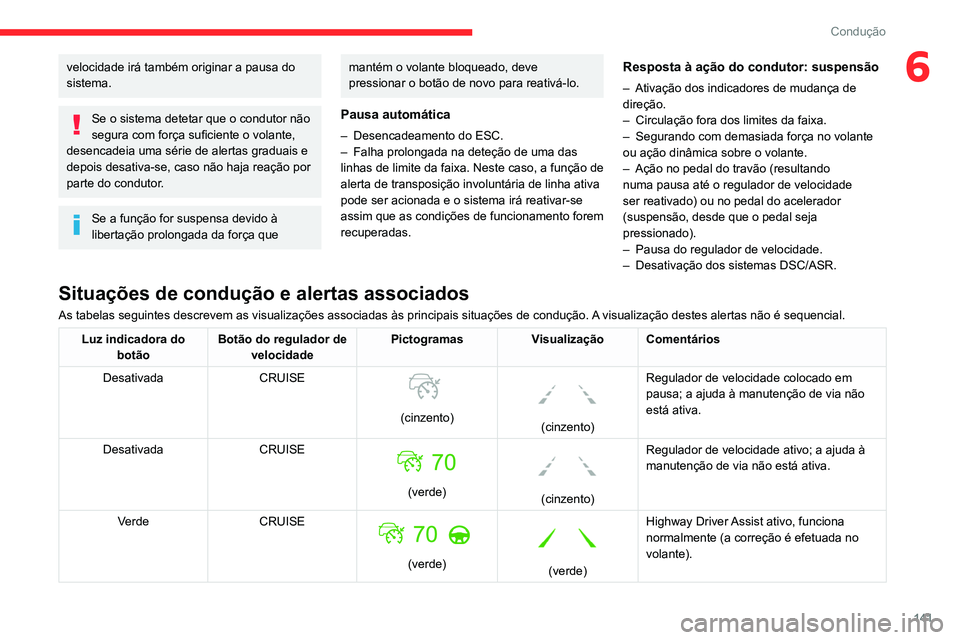

141
Condução
6velocidade irá também originar a pausa do
sistema.
Se o sistema detetar que o condutor não
segura com força suficiente o volante,
desencadeia uma série de alertas graduais e
depois desativa-se, caso não haja reação por
parte do condutor.
Se a função for suspensa devido à
libertação prolongada da força que
mantém o volante bloqueado, deve
pressionar o botão de novo para reativá-lo.
Pausa automática
– Desencadeamento do ESC.
– Falha prolongada na deteção de uma das
linhas de limite da faixa. Neste caso, a função de
alerta de transposição involuntária de linha ativa
pode ser acionada e o sistema irá reativar-se
assim que as condições
de funcionamento forem
recuperadas.
Resposta à ação do condutor: suspensão
– Ativação dos indicadores de mudança de
direção.
–

Circulação fora dos limites da faixa.
–


Segurando com demasiada força no volante
ou ação dinâmica sobre o volante.
–


Ação no pedal do travão (resultando
numa pausa até o regulador de velocidade
ser reativado) ou no pedal do acelerador
(suspensão, desde que o pedal seja
pressionado).
–


Pausa do regulador de velocidade.
–


Desativação dos sistemas DSC/ASR.
Situações de condução e alertas associados
As tabelas seguintes descrevem as visualizações associadas às p\
rincipais situações de condução. A visualização destes alertas não é sequencial.
Luz indicadora do botão Botão do regulador de
velocidade Pictogramas
Visualização Comentários
Desativada CRUISE


(cinzento)


(cinzento)Regulador de velocidade colocado em
pausa; a ajuda à manutenção de via não
está ativa.
Desativada CRUISE

(verde)


(cinzento)Regulador de velocidade ativo; a ajuda à
manutenção de via não está ativa.
Verde CRUISE

(verde)


(verde)Highway Driver Assist ativo, funciona
normalmente (a correção é efetuada no
volante).

142
Condução
Limites de funcionamento
O sistema de ajuda à manutenção de via
pode emitir um alerta se o veículo estiver
a circular numa faixa longa e a direito em piso
liso, mesmo que o condutor esteja a segurar
adequadamente no volante.
O sistema pode falhar ou produzir correções
inadequadas à direção nas seguintes situações:
– fracas condições de visibilidade (iluminação
insuficiente do piso, queda de neve, chuva,
nevoeiro).
– encandeamento (luzes de veículos em
sentido contrário, sol de frente, reflexos em piso
molhado, saída de túnel, alternância de sombra
e luz),
– zona do para-brisas em frente à câmara: suja,
embaciada, coberta com gelo ou com neve,
danificada ou tapada com um autocolante,
– marcações na via gastas, parcialmente
tapadas (neve, lama) ou marcações múltiplas
(obras, junções da superfície do piso),
– em curvas fechadas,
– em estradas sinuosas.
– presença de uma junta no asfalto da estrada.
O sistema não deve ser ativado nas
seguintes situações:
– condução com uma roda sobresselente
economizadora de espaço.
– com reboque, particularmente com um
reboque não acoplado ou não aprovado.
– em condições climatéricas desfavoráveis,
Luz indicadora do
botão Botão do regulador de
velocidade Pictogramas
Visualização Comentários
Verde CRUISE

70
(cinzento)


(cinzento)Highway Driver Assist Colocada em pausa.
Verde CRUISE

(verde)/(cinzento)


(cinzento)Highway Driver Assist ativo, nem todas
as condições necessárias para a ajuda à
manutenção de via foram cumpridas.
Verde Desligado ou Limite

(cinzento)


(cinzento)O regulador de velocidade não está ativo,
nem todas as condições necessárias
para a ajuda à manutenção de via foram
cumpridas.
Verde CRUISE

(verde)/(cinzento)


(cinzento)Highway Driver Assist suspenso: o
regulador de velocidade e a ajuda à
manutenção de via são suspensas.
Mensagens
Situações de condução
“Ativar o regulador de velocidade para utilizar o sistema de ajuda à manutenção de via” A ativação da ajuda à manutenção de via durante o regulado\
r de velocidade não
está ativa.
“Condições inadequadas, ativação em espera” A ativação da ajuda à manutenção de via se nem todas as co\
ndições forem
cumpridas.
“Mantenha as mãos no volante” Condução prolongada sem segurar no volante, se segurar no volante \
incorretamente ou sem aplicar qualquer força.
“Segurar no volante” Perda real ou iminente da ajuda à manutenção de via.
“Retomar o controlo” Perda simultânea do regulador de velocidade e ajuda à manutençã\
o de via.

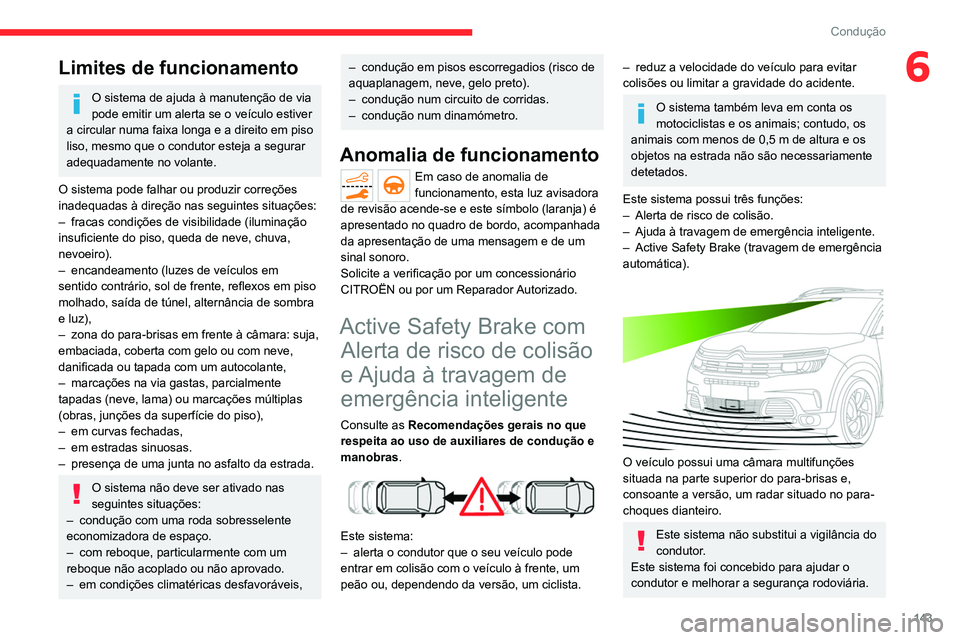

143
Condução
6Limites de funcionamento
O sistema de ajuda à manutenção de via
pode emitir um alerta se o veículo estiver
a circular numa faixa longa e a direito em piso
liso, mesmo que o condutor esteja a segurar
adequadamente no volante.
O sistema pode falhar ou produzir correções
inadequadas à direção nas seguintes situações:
–

fracas condições de visibilidade (iluminação
insuficiente do piso, queda de neve, chuva,
nevoeiro).
–


encandeamento (luzes de veículos em
sentido contrário, sol de frente, reflexos em piso
molhado, saída de túnel, alternância de sombra
e luz),
–


zona do para-brisas em frente à câmara: suja,
embaciada, coberta com gelo ou com neve,
danificada ou tapada com um autocolante,
–


marcações na via gastas, parcialmente
tapadas (neve, lama) ou marcações múltiplas
(obras, junções da superfície do piso),
–


em curvas fechadas,
–


em estradas sinuosas.
–


presença de uma junta no asfalto da estrada.
O sistema não deve ser ativado nas
seguintes situações:
–

condução com uma roda sobresselente
economizadora de espaço.
–


com reboque, particularmente com um
reboque não acoplado ou não aprovado.
–


em condições climatéricas desfavoráveis,
– condução em pisos escorregadios (risco de
aquaplanagem, neve, gelo preto).
–

condução num circuito de corridas.
–


condução num dinamómetro.
Anomalia de funcionamento
Em caso de anomalia de
funcionamento, esta luz avisadora
de revisão acende-se e este símbolo (laranja) é
apresentado no quadro de bordo, acompanhada
da apresentação de uma mensagem e de um
sinal sonoro.
Solicite a verificação por um concessionário
CITROËN ou por um Reparador Autorizado.
Active Safety Brake com Alerta de risco de colisão
e Ajuda à travagem de
emergência inteligente
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.


Este sistema:
– alerta o condutor que o seu veículo pode
entrar em colisão com o veículo à frente, um
peão ou, dependendo da versão, um ciclista.
– reduz a velocidade do veículo para evitar
colisões ou limitar a gravidade do acidente.
O sistema também leva em conta os
motociclistas e os animais; contudo, os
animais com menos de 0,5
m de altura e os
objetos na estrada não são necessariamente
detetados.
Este sistema possui três funções:
–

Alerta de risco de colisão.
–


Ajuda à travagem de emergência inteligente.
–


Active Safety Brake (travagem de emergência
automática).


O veículo possui uma câmara multifunções
situada na parte superior do para-brisas e,
consoante a versão, um radar situado no para-
choques dianteiro.
Este sistema não substitui a vigilância do
condutor.
Este sistema foi concebido para ajudar o
condutor e melhorar a segurança rodoviária.

144
Condução
Funcionamento
Em função do risco de colisão detetado
pelo sistema e do limite de acionamento do
alerta selecionado pelo condutor, podem ser
acionados vários níveis de alerta que podem ser
apresentados no quadro de bordo.
O sistema tem em consideração a dinâmica
do veículo, a velocidade do veículo e do
veículo da frente, as condições ambientais e o
funcionamento do veículo (ações nos pedais,
volante, etc.) para acionar o alerta no momento
mais adequado.
Nível 1 (laranja): apenas alerta visual
que avisa que o veículo da frente está
demasiado próximo.
É apresentada a mensagem “ Veículo próximo”.
Nível 2 (vermelho): alerta visual e sonoro
que avisa sobre a iminência de uma
colisão.
É apresentada a mensagem “ Trave!”.
Quando a velocidade do seu veículo for
demasiado elevada ao aproximar-se de
outro veículo, o primeiro nível de alerta pode
não ser apresentado: o nível de alerta 2 pode
ser apresentado diretamente.
Importante: o nível de alerta 1 nunca é
apresentado para um obstáculo estacionário
ou quando o limite de acionamento
“Próximo” tiver sido selecionado.
É da responsabilidade do condutor controlar
de maneira contínua as condições de
circulação de acordo com os regulamentos
de condução aplicáveis.
Assim que o sistema detetar um potencial obstáculo, prepara o circuito de
travagem, caso seja necessária uma
travagem automática. Isso pode causar
algum ruído e a sensação de desaceleração.
Desativação/Ativaçã
Por predefinição, o sistema é ativado
automaticamente a cada arranque do motor.
É regulado através do menu do ecrã tátil
Driving / Veículo.
A desativação do sistema é assinalada
pelo acendimento desta luz avisadora e
pela apresentação de uma mensagem.
Condições e limites de
funcionamento
Veículo a avançar.
O sistema ESC está a funcionar corretamente.
Os sistemas DSC/ASR estão ativados.
Os cintos de segurança dos passageiros estão
todos apertados.
Velocidade estabilizada em estradas com
poucas curvas.
Nos casos seguintes, recomenda-se desativar
o sistema através do menu de configuração do
veículo:
–

Rebocar um reboque.
–


T
ransporte de objetos longos em barras de
tejadilho.
–

V
eículo com correntes para a neve.
–

Antes da passagem numa estação de
lavagem automática, com o motor em
funcionamento.
–


Antes de pôr o veículo num pista rolante numa
oficina.
–


V
eículo parado e o motor a trabalhar.
–

Para-choques dianteiro danificado (versão
com radar).
–


Após um impacto no para-brisas perto da
câmara de deteção.
O sistema é desativado automaticamente
quando é detetada a utilização de
determinados tipos de rodas sobresselentes
de utilização temporária (diâmetro mais
pequeno) ou se for detetada uma anomalia
no interruptor do pedal do travão ou, pelo
menos, em duas luzes de travagem.
Pode ser perigoso conduzir se as luzes
de travagem não estiverem condições de
funcionamento perfeitas.
É possível que não sejam indicados
avisos, sejam tardios ou pareçam
injustificados.
O condutor deve manter sempre o controlo
do veículo para reagir a qualquer momento e
evitar um acidente.
Após um impacto, a função para automaticamente de funcionar. Contacte
um concessionário CITROËN ou uma oficina
autorizada para verificar o sistema.
Alerta de risco de colisão
Esta função avisa o condutor de que o veículo
pode entrar em colisão com o veículo à frente
ou com um peão ou ciclista na sua faixa de
rodagem.
Modificação do limite de acionamento
do alerta
Este limite de acionamento determina a
sensibilidade com que a função avisa sobre o
risco de colisão.
O limite é definido através do menu do
ecrã tátilDriving/Veículo.
►

Selecione um dos três limites predefinidos:
“Longe”, “Normal” ou “Próximo”.
O último limite utilizado é memorizado ao
desligar a ignição.

145
Condução
6Funcionamento
Em função do risco de colisão detetado
pelo sistema e do limite de acionamento do
alerta selecionado pelo condutor, podem ser
acionados vários níveis de alerta que podem ser
apresentados no quadro de bordo.
O sistema tem em consideração a dinâmica
do veículo, a velocidade do veículo e do
veículo da frente, as condições ambientais e o
funcionamento do veículo (ações nos pedais,
volante, etc.) para acionar o alerta no momento
mais adequado.
Nível 1 (laranja): apenas alerta visual
que avisa que o veículo da frente está
demasiado próximo.
É apresentada a mensagem “ Veículo próximo”.
Nível 2 (vermelho): alerta visual e sonoro
que avisa sobre a iminência de uma
colisão.
É apresentada a mensagem “ Trave!”.
Quando a velocidade do seu veículo for
demasiado elevada ao aproximar-se de
outro veículo, o primeiro nível de alerta pode
não ser apresentado: o nível de alerta 2 pode
ser apresentado diretamente.
Importante: o nível de alerta 1 nunca é
apresentado para um obstáculo estacionário
ou quando o limite de acionamento
“Próximo” tiver sido selecionado.
Assistência à travagem de emergência inteligente
(AFUi)
No caso do condutor travar, mas não o suficiente
para evitar uma colisão, esta função completa a
travagem nos limites das leis da física.
Esta assistência apenas ocorre se o condutor
pressionar o pedal de travão.
Active Safety Brake

Esta função, também designada por travagem
automática de emergência intervém após
alertas se o condutor não reagir de forma
suficientemente rápida e não acionar os travões
do veículo.
Tem como objetivo reduzir a velocidade de
impacto ou evitar a colisão do veículo em caso
de ausência de intervenção do condutor.
Funcionamento
O sistema funciona nas seguintes condições:
–
A velocidade do veículo não pode ultrapassar
os 60 km/h quando é detetado um peão.
–

A
velocidade do veículo não pode ultrapassar
os 80km/h quando é detetado um veículo parado
ou um ciclista.
–

A
velocidade do veículo é superior a 10 km/h
(versões com câmara e radar) ou entre 10 km/h
e 85 km/h (versões só com câmara) quando é
detetado um veículo em movimento.
Esta luz avisadora pisca (durante cerca
de 10 segundos) assim que a função
aciona os travões do veículo.
Com uma caixa de velocidades automática, em
caso de travagem de emergência automática
para que o veículo pare por completo, mantenha
o pedal do travão a fundo para impedir que o
veículo volte a arrancar.
Com uma caixa de velocidades manual, em
caso de travagem de emergência automática
até o veículo parar por completo, o motor pode
ir abaixo.
O condutor pode manter em qualquer
altura o controlo do veículo rodando o
volante com firmeza e/ou carregando no
pedal do acelerador.

146
Condução
Após três alertas de primeiro nível, o sistema
aciona um novo alerta com a mensagem
"Condução perigosa: faça uma pausa",
acompanhada de um sinal sonoro mais
acentuado.
Em determinadas condições de
condução (piso degradado ou ventos
fortes), o sistema pode emitir alertas
independentemente do nível de vigilância do
condutor.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
– ausência de marcações no solo,
marcações gastas, tapadas (neve, lama) ou
marcações múltiplas (zonas de obras);
– distância reduzida para o veículo que o
antecede (marcações no solo não detetadas);
– estradas estreitas, sinuosas, etc.
Alerta de transposição
involuntária de linha ativo
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.
Com uma câmara situada na parte superior do
para-brisas que permite identificar as marcações
na via de circulação no piso e nas brodas da
estrada (de acordo com a versão), o sistema
retifica a trajetória do veículo alertando o
O pedal do trav

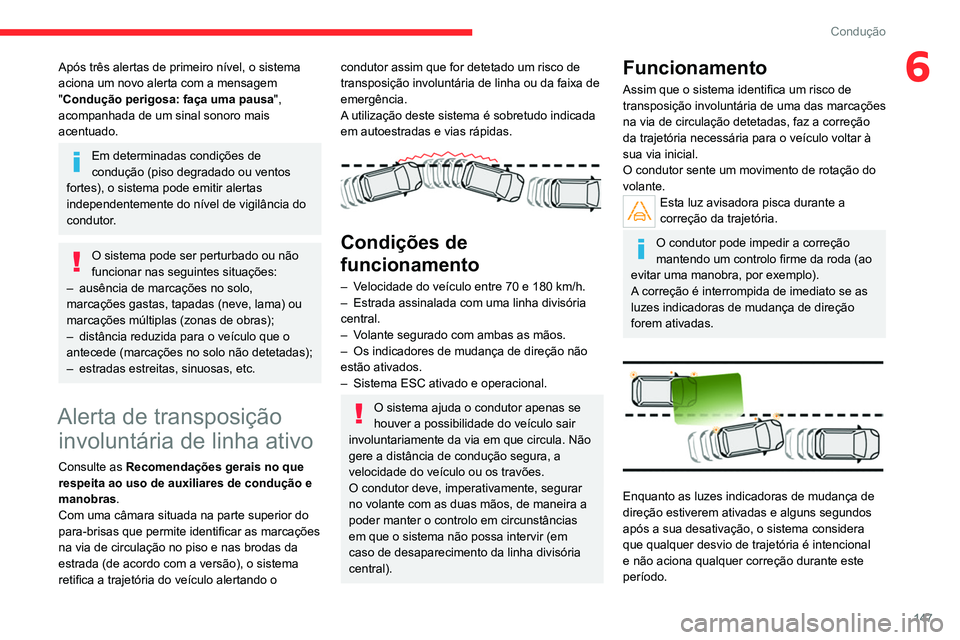

147
Condução
6Após três alertas de primeiro nível, o sistema
aciona um novo alerta com a mensagem
"Condução perigosa: faça uma pausa",
acompanhada de um sinal sonoro mais
acentuado.
Em determinadas condições de
condução (piso degradado ou ventos
fortes), o sistema pode emitir alertas
independentemente do nível de vigilância do
condutor.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
–

ausência de marcações no solo,
marcações gastas, tapadas (neve, lama) ou
marcações múltiplas (zonas de obras);
–


distância reduzida para o veículo que o
antecede (marcações no solo não detetadas);
–


estradas estreitas, sinuosas, etc.
Alerta de transposição involuntária de linha ativo
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.
Com uma câmara situada na parte superior do
para-brisas que permite identificar as marcações
na via de circulação no piso e nas brodas da
estrada (de acordo com a versão), o sistema
retifica a trajetória do veículo alertando o
condutor assim que for detetado um risco de
transposição involuntária de linha ou da faixa de
emergência.
A utilização deste sistema é sobretudo indicada
em autoestradas e vias rápidas.


Condições de
funcionamento
– Velocidade do veículo entre 70 e 180 km/h.
– Estrada assinalada com uma linha divisória
central.
–

V
olante segurado com ambas as mãos.
–

Os indicadores de mudança de direção não
estão ativados.
–


Sistema ESC ativado e operacional.
O sistema ajuda o condutor apenas se
houver a possibilidade do veículo sair
involuntariamente da via em que circula. Não
gere a distância de condução segura, a
velocidade do veículo ou os travões.
O condutor deve, imperativamente, segurar
no volante com as duas mãos, de maneira a
poder manter o controlo em circunstâncias
em que o sistema não possa intervir (em
caso de desaparecimento da linha divisória
central).
Funcionamento
Assim que o sistema identifica um risco de
transposição involuntária de uma das marcações
na via de circulação detetadas, faz a correção
da trajetória necessária para o veículo voltar à
sua via inicial.
O condutor sente um movimento de rotação do
volante.
Esta luz avisadora pisca durante a
correção da trajetória.
O condutor pode impedir a correção
mantendo um controlo firme da roda (ao
evitar uma manobra, por exemplo).
A correção é interrompida de imediato se as
luzes indicadoras de mudança de direção
forem ativadas.


Enquanto as luzes indicadoras de mudança de
direção estiverem ativadas e alguns segundos
após a sua desativação, o sistema considera
que qualquer desvio de trajetória é intencional
e não aciona qualquer correção durante este
período.

148
Condução
Limites de funcionamento
O sistema passa automaticamente para o modo
de pausa nos casos seguintes:
– ESC desativado ou funcionamento ativado.
No entanto, com o sistema Controlo dos ângulos
mortos ativado, se o condutor começar a mudar
de via e outro veículo for detetado no ângulo
morto do veículo, o sistema corrige a trajetória
mesmo que as luzes indicadoras de mudança de
direção estejam acesas.Para obter mais informações sobre o Controlo
dos ângulos mortos , consulte a secção
correspondente.
Se o sistema detetar que o condutor não
segura com força suficiente o volante
durante uma manobra de correção
automática de trajetória, interrompe essa
correção. É acionado um alerta para incitar o
condutor a recuperar o controlo do seu
veículo.

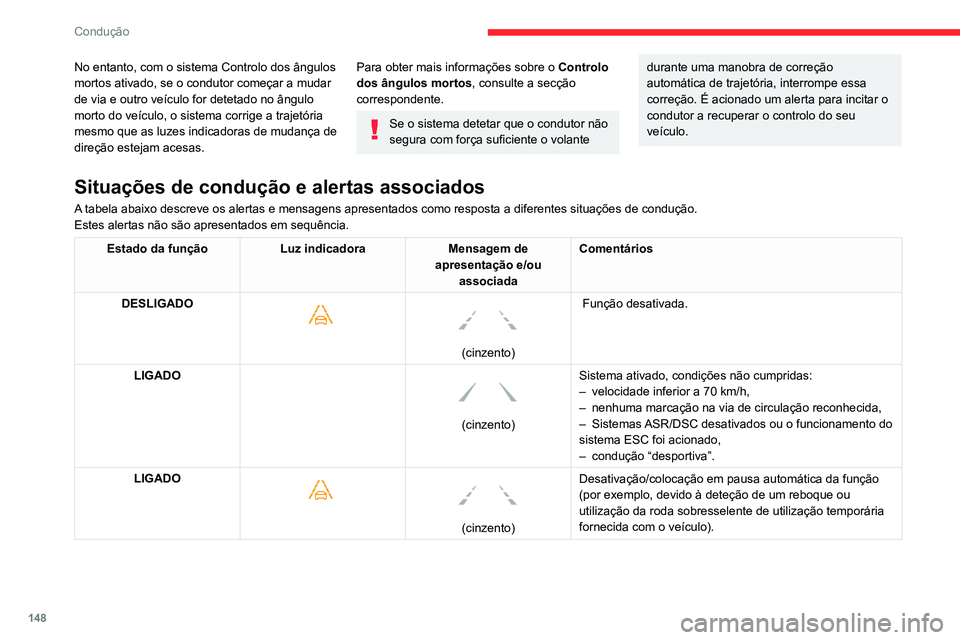

Situações de condução e alertas associados
A tabela abaixo descreve os alertas e mensagens apresentados como respost\
a a diferentes situações de condução.
Estes alertas não são apresentados em sequência.
Estado da função Luz indicadoraMensagem de
apresentação e/ou associada Comentários
DESLIGADO


(cinzento)
Função desativada.
LIGADO

(cinzento) Sistema ativado, condições não cumpridas:
–

velocidade inferior a 70 km/h,
–

nenhuma marcação na via de circulação reconhecida,
–
Sistemas ASR/DSC desativados ou o funcionamento do
sistema ESC foi acionado,
–

condução “desportiva”.
LIGADO

(cinzento)
Desativação/colocação em pausa automática da função\

(por exemplo, devido à deteção de um reboque ou
utilização da roda sobresselente de utilização temporária\

fornecida com o veículo).
