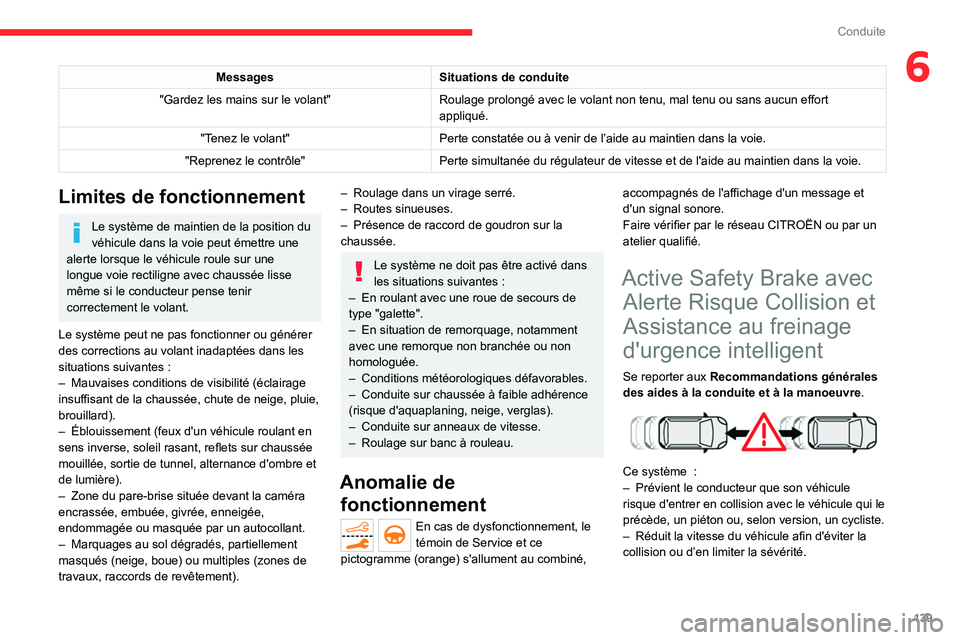

139
Conduite
6MessagesSituations de conduite
"Gardez les mains sur le volant" Roulage prolongé avec le volant non tenu, mal tenu ou sans aucun effort
appliqué.
"Tenez le volant" Perte constatée ou à venir de l’aide au maintien dans la voie.
"Reprenez le contrôle" Perte simultanée du régulateur de vitesse et de l'aide au maintien\
dans la voie.
Limites de fonctionnement
Le système de maintien de la position du
véhicule dans la voie peut émettre une
alerte lorsque le véhicule roule sur une
longue voie rectiligne avec chaussée lisse
même si le conducteur pense tenir
correctement le volant.
Le système peut ne pas fonctionner ou générer
des corrections au volant inadaptées dans les
situations suivantes
:
–

Mauvaises conditions de visibilité (éclairage
insuffisant de la chaussée, chute de neige, pluie,
brouillard).
–


Éblouissement (feux d'un véhicule roulant en
sens inverse, soleil rasant, reflets sur chaussée
mouillée, sortie de tunnel, alternance d'ombre et
de lumière).
–


Zone du pare-brise située devant la caméra
encrassée, embuée, givrée, enneigée,
endommagée ou masquée par un autocollant.
–


Marquages au sol dégradés, partiellement
masqués (neige, boue) ou multiples (zones de
travaux, raccords de revêtement).
– Roulage dans un virage serré.
– Routes sinueuses.
–

Présence de raccord de goudron sur la
chaussée.
Le système ne doit pas être activé dans
les situations suivantes :
–

En roulant avec une roue de secours de
type "galette".
–


En situation de remorquage, notamment
avec une remorque non branchée ou non
homologuée.
–


Conditions météorologiques défavorables.
–


Conduite sur chaussée à faible adhérence
(risque d'aquaplaning, neige, verglas).
–


Conduite sur anneaux de vitesse.
–


Roulage sur banc à rouleau.
Anomalie de fonctionnement
En cas de dysfonctionnement, le
témoin de Service et ce
pictogramme (orange) s'allument au combiné, accompagnés de l'affichage d'un message et
d'un signal sonore.
Faire vérifier par le réseau CITROËN ou par un
atelier qualifié.
Active Safety Brake avec
Alerte Risque Collision et
Assistance au freinage
d'urgence intelligent
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .


Ce système :
– Prévient le conducteur que son véhicule
risque d'entrer en collision avec le véhicule qui le
précède, un piéton ou, selon version, un cycliste.
–

Réduit la vitesse du véhicule afin d'éviter la
collision ou d’en limiter la sévérité.

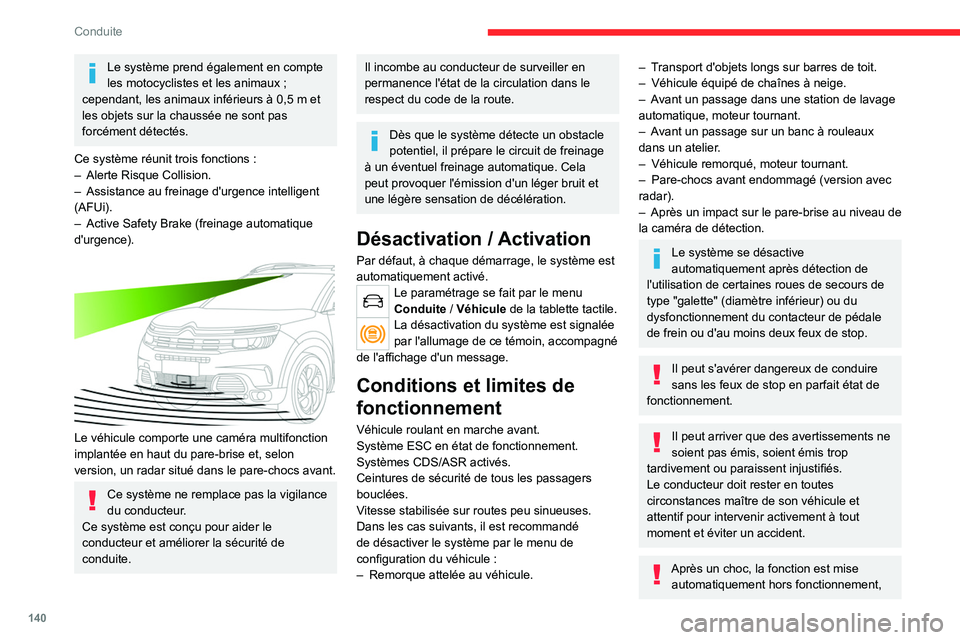

140
Conduite
Le système prend également en compte
les motocyclistes et les animaux ;
cependant, les animaux inférieurs à 0,5
m et
les objets sur la chaussée ne sont pas
forcément détectés.
Ce système réunit trois fonctions
:
–

Alerte Risque Collision.
–


Assistance au freinage d'urgence intelligent
(AFUi).
–


Active Safety Brake (freinage automatique
d'urgence).


Le véhicule comporte une caméra multifonction
implantée en haut du pare-brise et, selon
version, un radar situé dans le pare-chocs avant.
Ce système ne remplace pas la vigilance
du conducteur.
Ce système est conçu pour aider le
conducteur et améliorer la sécurité de
conduite.
Il incombe au conducteur de surveiller en
permanence l'état de la circulation dans le
respect du code de la route.
Dès que le système détecte un obstacle
potentiel, il prépare le circuit de freinage
à un éventuel freinage automatique. Cela
peut provoquer l'émission d'un léger bruit et
une légère sensation de décélération.
Désactivation / Activation
Par défaut, à chaque démarrage, le système est
automatiquement activé.
Le paramétrage se fait par le menu
Conduite / Véhicule de la tablette tactile.
La désactivation du système est signalée
par l'allumage de ce témoin, accompagné
de l'affichage d'un message.
Conditions et limites de
fonctionnement
Véhicule roulant en marche avant.
Système ESC en état de fonctionnement.
Systèmes CDS/ASR activés.
Ceintures de sécurité de tous les passagers
bouclées.
Vitesse stabilisée sur routes peu sinueuses.
Dans les cas suivants, il est recommandé
de désactiver le système par le menu de
configuration du véhicule
:
–

Remorque attelée au véhicule.
– Transport d'objets longs sur barres de toit.
– Véhicule équipé de chaînes à neige.
–

A
vant un passage dans une station de lavage
automatique, moteur tournant.
–

A
vant un passage sur un banc à rouleaux
dans un atelier.
–

Véhicule remorqué, moteur tournant.
–


Pare-chocs avant endommagé (version avec
radar).
–


Après un impact sur le pare-brise
au niveau de
la caméra de détection.
Le système se désactive
automatiquement après détection de
l'utilisation de certaines roues de secours de
type "galette" (diamètre inférieur) ou du
dysfonctionnement du contacteur de pédale
de frein ou d'au moins deux feux de stop.
Il peut s'avérer dangereux de conduire
sans les feux de stop en parfait état de
fonctionnement.
Il peut arriver que des avertissements ne
soient pas émis, soient émis trop
tardivement ou paraissent injustifiés.
Le conducteur doit rester en toutes
circonstances maître de son véhicule et
attentif pour intervenir activement à tout
moment et éviter un accident.
Après un choc, la fonction est mise automatiquement hors fonctionnement,

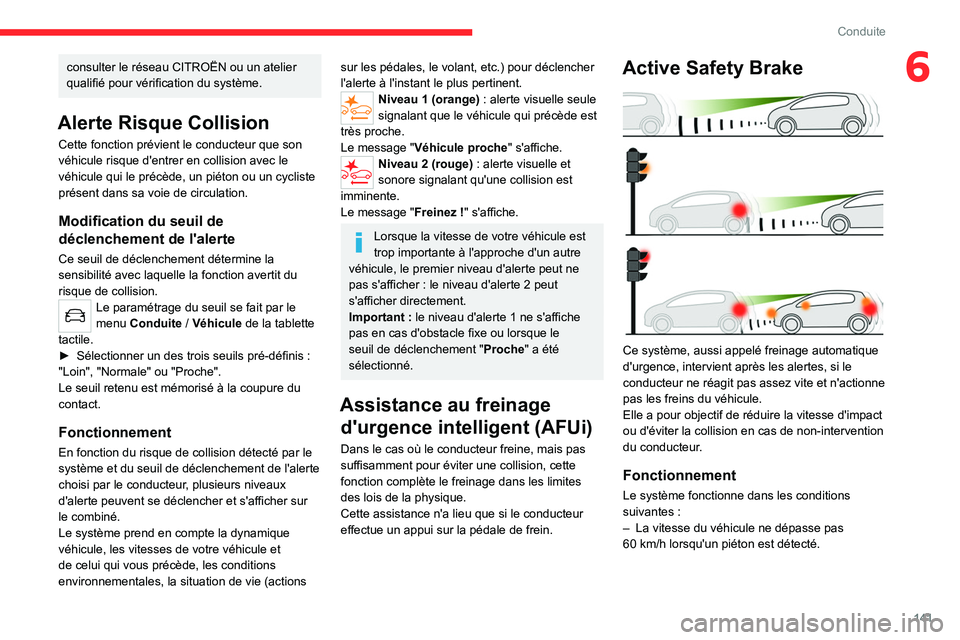

141
Conduite
6consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Alerte Risque Collision
Cette fonction prévient le conducteur que son
véhicule risque d'entrer en collision avec le
véhicule qui le précède, un piéton ou un cycliste
présent dans sa voie de circulation.
Modification du seuil de
déclenchement de l'alerte
Ce seuil de déclenchement détermine la
sensibilité avec laquelle la fonction avertit du
risque de collision.
Le paramétrage du seuil se fait par le
menu Conduite / Véhicule de la tablette
tactile.
â–º

Sélectionner un des trois seuils pré-définis
:
"Loin", "Normale" ou "Proche".
Le seuil retenu est mémorisé à la coupure du
contact.
Fonctionnement
En fonction du risque de collision détecté par le
système et du seuil de déclenchement de l'alerte
choisi par le conducteur, plusieurs niveaux
d'alerte peuvent se déclencher et s'afficher sur
le combiné.
Le système prend en compte la dynamique
véhicule, les vitesses de votre véhicule et
de celui qui vous précède, les conditions
environnementales, la situation de vie (actions
sur les pédales, le volant, etc.) pour déclencher
l'alerte à l'instant le plus pertinent.
Niveau 1 (orange) : alerte visuelle seule
signalant que le véhicule qui précède est
très proche.
Le message " Véhicule proche
" s'affiche.
Niveau 2 (rouge) : alerte visuelle et
sonore signalant qu'une collision est
imminente.
Le message " Freinez
!" s'affiche.
Lorsque la vitesse de votre véhicule est
trop importante à l'approche d'un autre
véhicule, le premier niveau d'alerte peut ne
pas s'afficher
: le niveau d'alerte 2 peut
s'afficher directement.
Important
: le niveau d'alerte 1 ne s'affiche
pas en cas d'obstacle fixe ou lorsque le
seuil de déclenchement " Proche" a été
sélectionné.
Assistance au freinage d'urgence intelligent (AFUi)
Dans le cas où le conducteur freine, mais pas
suffisamment pour éviter une collision, cette
fonction complète le freinage dans les limites
des lois de la physique.
Cette assistance n'a lieu que si le conducteur
effectue un appui sur la pédale de frein.
Active Safety Brake

Ce système, aussi appelé freinage automatique
d'urgence, intervient après les alertes, si le
conducteur ne réagit pas assez vite et n'actionne
pas les freins du véhicule.
Elle a pour objectif de réduire la vitesse d'impact
ou d'éviter la collision en cas de non-intervention
du conducteur.
Fonctionnement
Le système fonctionne dans les conditions
suivantes
:
–

La vitesse du véhicule ne dépasse pas
60

km/h lorsqu'un piéton est détecté.

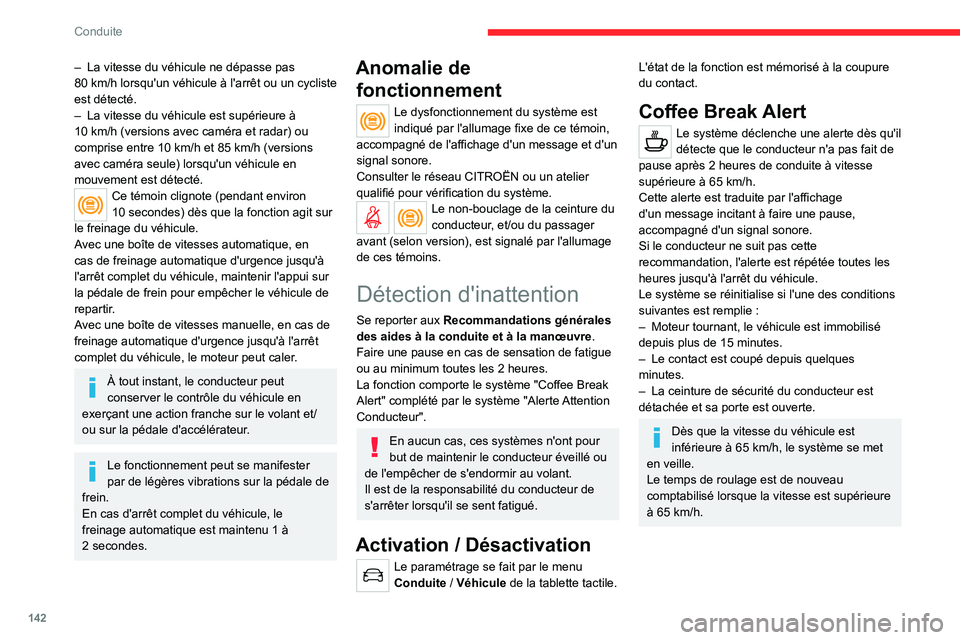

142
Conduite
– La vitesse du véhicule ne dépasse pas
80 km/h lorsqu'un véhicule à l'arrêt ou un cycliste
est détecté.
–

La vitesse du véhicule est supérieure à
10

km/h (versions avec caméra et radar) ou
comprise entre 10
km/h et 85 km/h (versions
avec caméra seule) lorsqu'un véhicule en
mouvement est détecté.
Ce témoin clignote (pendant environ
10 secondes) dès que la fonction agit sur
le freinage du véhicule.
Avec une boîte de vitesses automatique, en
cas de freinage automatique d'urgence jusqu'à
l'arrêt complet du véhicule, maintenir l'appui sur
la pédale de frein pour empêcher le véhicule de
repartir.
Avec une boîte de vitesses manuelle, en cas de
freinage automatique d'urgence jusqu'à l'arrêt
complet du véhicule, le moteur peut caler.
À tout instant, le conducteur peut
conserver le contrôle du véhicule en
exerçant une action franche sur le volant et/
ou sur la pédale d'accélérateur.
Le fonctionnement peut se manifester
par de légères vibrations sur la pédale de
frein.
En cas d'arrêt complet du véhicule, le
freinage automatique est maintenu 1 à
2

secondes.
Anomalie de fonctionnement
Le dysfonctionnement du système est
indiqué par l'allumage fixe de ce témoin,
accompagné de l'affichage d'un message et d'un
signal sonore.
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Le non-bouclage de la ceinture du
conducteur, et/ou du passager
avant (selon version), est signalé par l'allumage
de ces témoins.
Détection d'inattention
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .
Faire une pause en cas de sensation de fatigue
ou au minimum toutes les 2
heures.
La fonction comporte le système "Coffee Break
Alert" complété par le système "Alerte Attention
Conducteur".
En aucun cas, ces systèmes n'ont pour
but de maintenir le conducteur éveillé ou
de l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur de
s'arrêter lorsqu'il se sent fatigué.
Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de la tablette tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
Coffee Break Alert
Le système déclenche une alerte dès qu'il
détecte que le conducteur n'a pas fait de
pause après 2
heures de conduite à vitesse
supérieure à 65
km/h.
Cette alerte est traduite par l'affichage
d'un message incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des conditions
suivantes est remplie
:
–

Moteur tournant, le véhicule est immobilisé
depuis plus de 15

minutes.
–

Le contact est coupé depuis quelques
minutes.
–


La ceinture de sécurité du conducteur est
détachée et sa porte est ouverte.
Dès que la vitesse du véhicule est
inférieure à 65 km/h, le système se met
en veille.
Le temps de roulage est de nouveau
comptabilisé lorsque la vitesse est supérieure
à 65
km/h.

143
Conduite

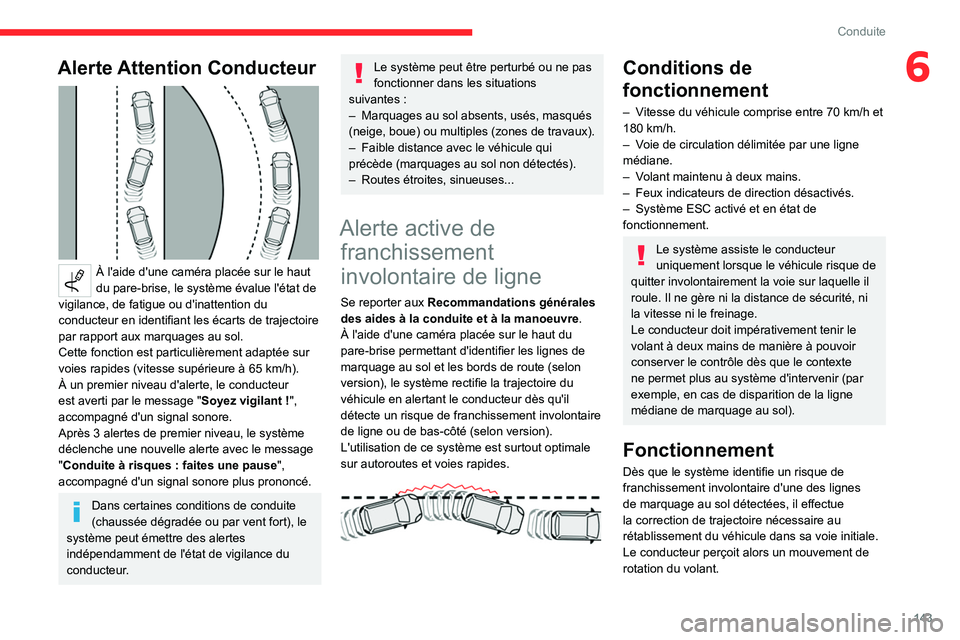

6Alerte Attention Conducteur

À l'aide d'une caméra placée sur le haut
du pare-brise, le système évalue l'état de
vigilance, de fatigue ou d'inattention du
conducteur en identifiant les écarts de trajectoire
par rapport aux marquages au sol.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65
km/h).
À un premier niveau d'alerte, le conducteur
est averti par le message " Soyez vigilant
!",
accompagné d'un signal sonore.
Après 3 alertes de premier niveau, le système
déclenche une nouvelle alerte avec le message
"Conduite à risques
: faites une pause ",
accompagné d'un signal sonore plus prononcé.
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort), le
système peut émettre des alertes
indépendamment de l'état de vigilance du
conducteur.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Marquages au sol absents, usés, masqués
(neige, boue) ou multiples (zones de travaux).
–


Faible distance avec le véhicule qui
précède (marquages au sol non détectés).
–


Routes étroites, sinueuses...
Alerte active de franchissement
involontaire de ligne
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol et les bords de route (selon
version), le système rectifie la trajectoire du
véhicule en alertant le conducteur dès qu'il
détecte un risque de franchissement involontaire
de ligne ou de bas-côté (selon version).
L'utilisation de ce système est surtout optimale
sur autoroutes et voies rapides.


Conditions de
fonctionnement
– Vitesse du véhicule comprise entre 70 km/h et
180 km/h.
–

V
oie de circulation délimitée par une ligne
médiane.
–

V
olant maintenu à deux mains.
–

Feux indicateurs de direction désactivés.
–


Système ESC activé et en état de
fonctionnement.
Le système assiste le conducteur
uniquement lorsque le véhicule risque de
quitter involontairement la voie sur laquelle il
roule. Il ne gère ni la distance de sécurité, ni
la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conserver le contrôle dès que le contexte
ne permet plus au système d'intervenir (par
exemple, en cas de disparition de la ligne
médiane de marquage au sol).
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées, il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.

144
Conduite

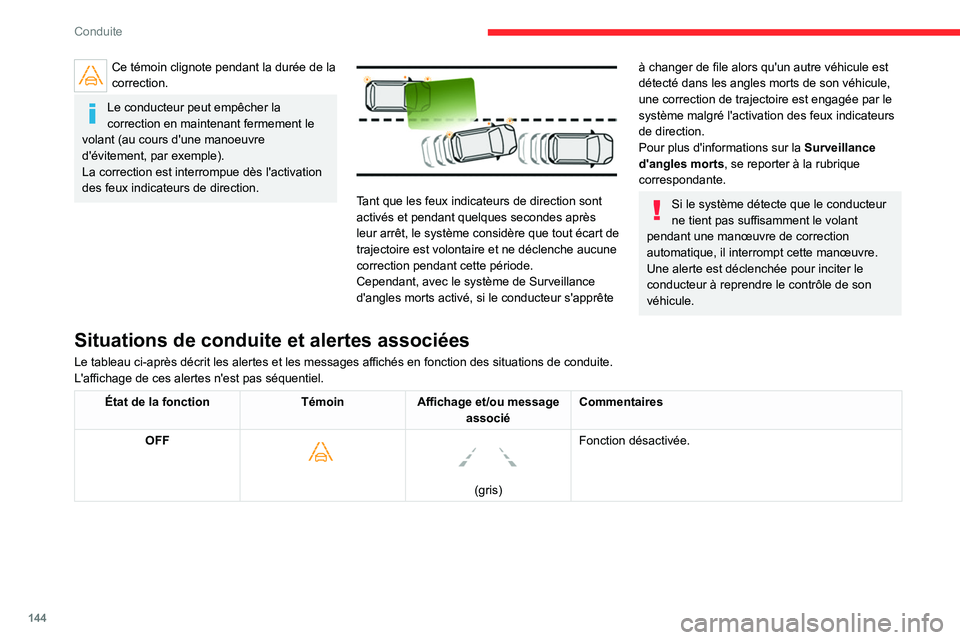

Ce témoin clignote pendant la durée de la
correction.
Le conducteur peut empêcher la
correction en maintenant fermement le
volant (au cours d'une manoeuvre
d'évitement, par exemple).
La correction est interrompue dès l'activation
des feux indicateurs de direction.


Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après
leur arrêt, le système considère que tout écart de
trajectoire est volontaire et ne déclenche aucune
correction pendant cette période.
Cependant, avec le système de Surveillance
d'angles morts activé, si le conducteur s'apprête
à changer de file alors qu'un autre véhicule est
détecté dans les angles morts de son véhicule,
une correction de trajectoire est engagée par le
système malgré l'activation des feux indicateurs
de direction.
Pour plus d'informations sur la Surveillance
d'angles morts, se reporter à la rubrique
correspondante.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette manœuvre.
Une alerte est déclenchée pour inciter le
conducteur à reprendre le contrôle de son
véhicule.
Situations de conduite et alertes associées
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'affichage de ces alertes n'est pas séquentiel.
État de la fonction TémoinAffichage et/ou message
associé Commentaires
OFF


(gris)
Fonction désactivée.

145
Conduite

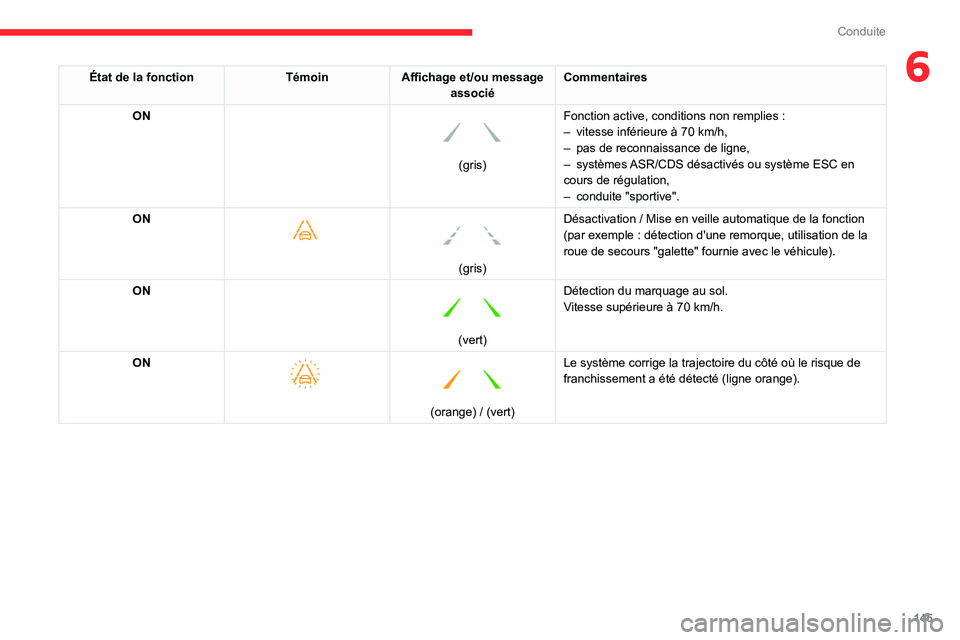

6État de la fonctionTémoinAffichage et/ou message
associé Commentaires
ON


(gris) Fonction active, conditions non remplies :
–
vitesse inférieure à 70
km/h,
–
pas de reconnaissance de ligne,
–
systèmes ASR/CDS désactivés ou système ESC en
cours de régulation,
–

conduite "sportive".
ON

(gris)
Désactivation / Mise en veille automatique de la fonction
(par exemple : détection d'une remorque, utilisation de la
roue de secours "galette" fournie avec le véhicule).
ON

(vert) Détection du marquage au sol.
Vitesse supérieure à 70
km/h.
ON

(orange) / (vert)
Le système corrige la trajectoire du côté où le risque de
franchissement a été détecté (ligne orange).

146
Conduite

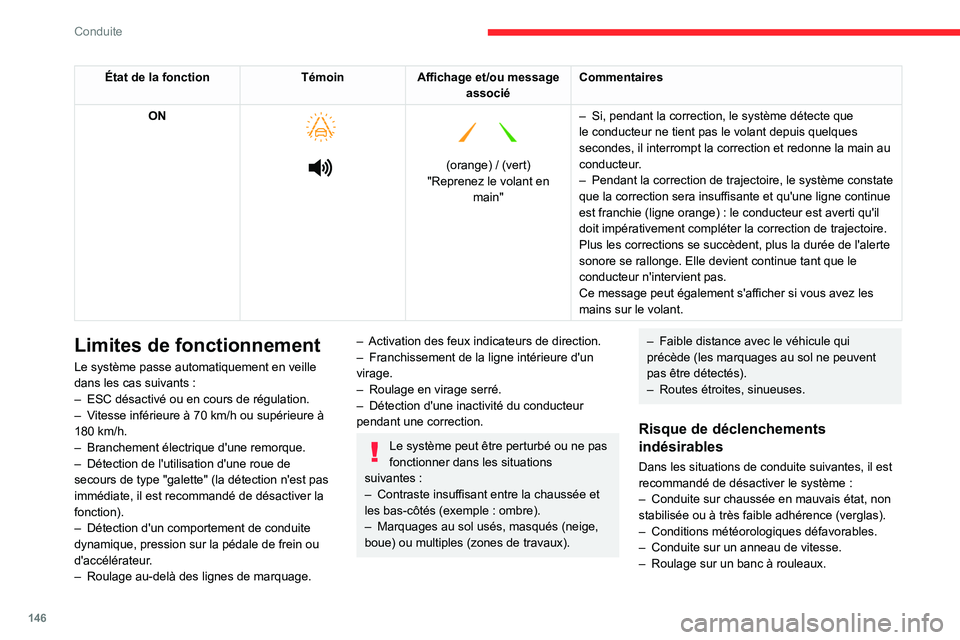

État de la fonctionTémoinAffichage et/ou message
associé Commentaires
ON





(orange) / (vert)
"Reprenez le volant en main" –

Si, pendant la correction, le système détecte que
le conducteur ne tient pas le volant depuis quelques
secondes, il interrompt la correction et redonne la main au
conducteur
.
– Pendant la correction de trajectoire, le système constate
que la correction sera insuffisante et qu'une ligne continue
est franchie (ligne orange)
: le conducteur est averti qu'il
doit impérativement compléter la correction de trajectoire.
Plus les corrections se succèdent, plus la durée de l'alerte
sonore se rallonge. Elle devient continue tant que le
conducteur n'intervient pas.
Ce message peut également s'afficher si vous avez les
mains sur le volant.
Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
–

ESC désactivé ou en cours de régulation.
–


V
itesse inférieure à 70 km/h ou supérieure à
180
km/h.
–

Branchement électrique d'une remorque.
–


Détection de l'utilisation d'une roue de
secours de type "galette" (la détection n'est pas
immédiate, il est recommandé de désactiver la
fonction).
–


Détection d'un comportement de conduite
dynamique, pression sur la pédale de frein ou
d'accélérateur

.
–

Roulage au-delà des lignes de marquage.
– Activation des feux indicateurs de direction.
– Franchissement de la ligne intérieure d'un
virage.
–

Roulage en virage serré.
–


Détection d'une inactivité du conducteur
pendant une correction.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Contraste insuffisant entre la chaussée et
les bas-côtés (exemple

: ombre).
–

Marquages au sol usés, masqués (neige,
boue) ou multiples (zones de travaux).
– Faible distance avec le véhicule qui
précède (les marquages au sol ne peuvent
pas être détectés).
–

Routes étroites, sinueuses.
Risque de déclenchements
indésirables
Dans les situations de conduite suivantes, il est
recommandé de désactiver le système :
–

Conduite sur chaussée en mauvais état, non
stabilisée ou à très faible adhérence (verglas).
–


Conditions météorologiques défavorables.
–


Conduite sur un anneau de vitesse.
–


Roulage sur un banc à rouleaux.

147
Conduite

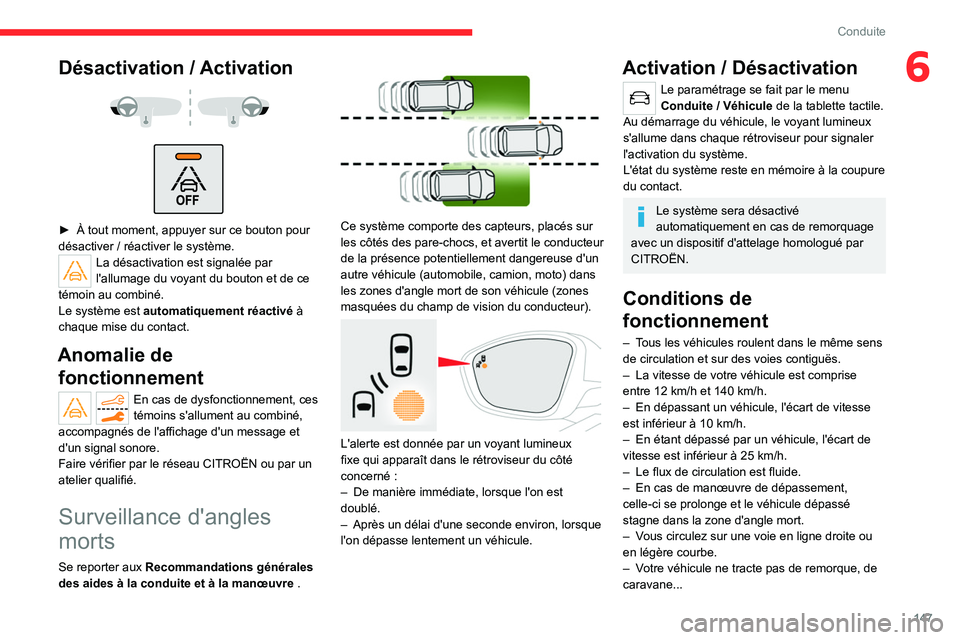

6Désactivation / Activation



► À tout moment, appuyer sur ce bouton pour
désactiver / réactiver le système.
La désactivation est signalée par
l'allumage du voyant du bouton et de ce
témoin au combiné.
Le système est automatiquement réactivé à
chaque mise du contact.
Anomalie de fonctionnement
En cas de dysfonctionnement, ces
témoins s'allument au combiné,
accompagnés de l'affichage d'un message et
d'un signal sonore.
Faire vérifier par le réseau CITROËN ou par un
atelier qualifié.
Surveillance d'angles
morts
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .


Ce système comporte des capteurs, placés sur
les côtés des pare-chocs, et avertit le conducteur
de la présence potentiellement dangereuse d'un
autre véhicule (automobile, camion, moto) dans
les zones d'angle mort de son véhicule (zones
masquées du champ de vision du conducteur).


L'alerte est donnée par un voyant lumineux
fixe qui apparaît dans le rétroviseur du côté
concerné
:
–

De manière immédiate, lorsque l'on est
doublé.
–


Après un délai d'une seconde environ, lorsque
l'on dépasse lentement un véhicule.
Activation / Désactivation
Le paramétrage se fait par le menu
Conduite / Véhicule de la tablette tactile.
Au démarrage du véhicule, le voyant lumineux
s'allume dans chaque rétroviseur pour signaler
l'activation du système.
L'état du système reste en mémoire à la coupure
du contact.
Le système sera désactivé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué par
CITROËN.
Conditions de
fonctionnement
– Tous les véhicules roulent dans le même sens
de circulation et sur des voies contiguës.
–

La vitesse de votre véhicule est comprise
entre 12

km/h et 140 km/h.
–

En dépassant un véhicule, l'écart de vitesse
est inférieur à 10

km/h.
–

En étant dépassé par un véhicule, l'écart de
vitesse est inférieur à 25

km/h.
–

Le flux de circulation est fluide.
–


En cas de manœuvre de dépassement,
celle-ci se prolonge et le véhicule dépassé
stagne dans la zone d'angle mort.
–


V
ous circulez sur une voie en ligne droite ou
en légère courbe.
–

V
otre véhicule ne tracte pas de remorque, de
caravane...

148
Conduite

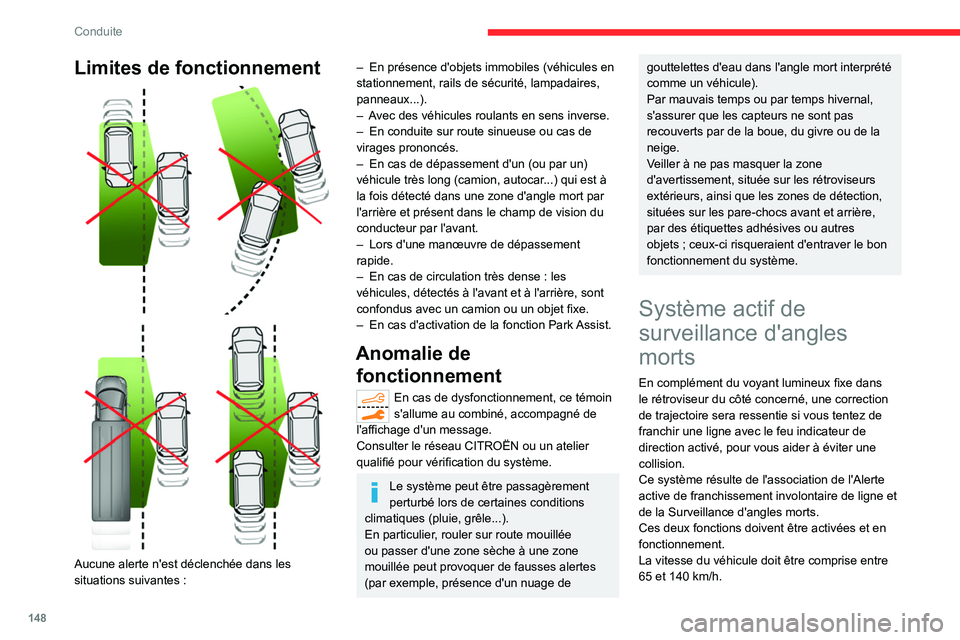

Limites de fonctionnement



Aucune alerte n'est déclenchée dans les
situations suivantes :
– En présence d'objets immobiles (véhicules en
stationnement, rails de sécurité, lampadaires,
panneaux...).
–

A
vec des véhicules roulants en sens inverse.
–

En conduite sur route sinueuse ou cas de
virages prononcés.
–


En cas de dépassement d'un (ou par un)
véhicule très long (camion, autocar

...) qui est à
la fois détecté dans une zone d'angle mort par
l'arrière et présent dans le champ de vision du
conducteur par l'avant.
–

Lors d'une manœuvre de dépassement
rapide.
–


En cas de circulation très dense
: les
véhicules, détectés à l'avant et à l'arrière, sont
confondus avec un camion ou un objet fixe.
–

En cas d'activation de la fonction Park
Assist.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(par exemple, présence d'un nuage de
gouttelettes d'eau dans l'angle mort interprété
comme un véhicule).
Par mauvais temps ou par temps hivernal,
s'assurer que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.
Veiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur les pare-chocs avant et arrière,
par des étiquettes adhésives ou autres
objets
; ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Système actif de
surveillance d'angles
morts
En complément du voyant lumineux fixe dans
le rétroviseur du côté concerné, une correction
de trajectoire sera ressentie si vous tentez de
franchir une ligne avec le feu indicateur de
direction activé, pour vous aider à éviter une
collision.
Ce système résulte de l'association de l'Alerte
active de franchissement involontaire de ligne et
de la Surveillance d'angles morts.
Ces deux fonctions doivent être activées et en
fonctionnement.
La vitesse du véhicule doit être comprise entre
65 et 140
km/h.
