CITROEN C5 AIRCROSS 2022 Notices Demploi (in French)

préfère


AVEC LES LUBRIFIANTS TOTAL QUARTZ
FAITES LE PLEIN
DE CONFIANCE
Depuis plus de 50 ans, T
par tagent
: l
'excel
la cr\351ativit\351 et l'innovation technologique.
C'est dans ce m\352me esprit que T
une gamme de lubri\037ants T
QUARTZ adapt\351s
aux moteurs des v\351hicules CITRO\313N, pour les
rendre
plus respectueux de l'environnement.
T
performance
automobiles en conditions extr\352mes.
Choisir les lubriants TOTAL QUARTZ pour
l'entretien de votre véhicule, c'est l'assurance
d'une longévité optimale de votre moteur et
de ses performances.

160
Informations pratiques
Compatibilité des
carburants

Carburants essence conformes à la norme
EN228 contenant respectivement jusqu'à 5 % et
10
% d'éthanol.

Carburants Diesel conformes respectivement
aux normes EN590, EN16734 et EN16709 et
contenant respectivement jusqu'à 7 %, 10 %,
20
% et 30 % d'Ester Méthylique d'Acide Gras.
L'utilisation même occasionnelle de carburants
B20 ou B30 impose des conditions particulières
d'entretien appelées "Roulages sévères".

Carburant Diesel paraffinique conforme à la
norme EN15940.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...) est
formellement prohibée (risques
d'endommagement du moteur et du circuit de
carburant).
Seule l'utilisation d'additifs carburants
respectant les normes B715001
(essence) ou B715000 (Diesel) est autorisée.
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de
fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15
°C
(+5
°F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir : environ 53 litres
(Essence ou Diesel) ou 43 litres (Hybride
rechargeable).
Niveau de réserve
: 6 litres environ.
Réserve de carburant
/2
1 1Lorsque le niveau de réserve du
réservoir est atteint, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore. Au premier
allumage, il reste environ 6
litres de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
message et du signal sonore. En roulant, ce
signal sonore et l'affichage du message d'alerte
sont répétés à une fréquence d'autant plus
élevée que le niveau de carburant se rapproche
de "0".
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.
Une petite flèche au niveau du témoin
indique de quel côté du véhicule se situe
la trappe à carburant.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.

161
Informations pratiques

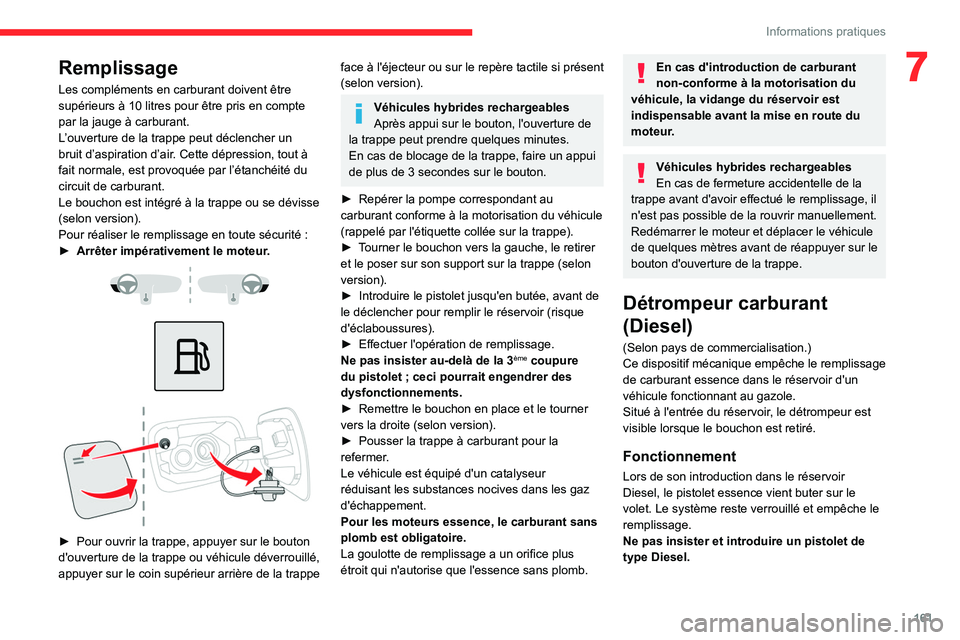

7Remplissage
Les compléments en carburant doivent être
supérieurs à 10 litres pour être pris en compte
par la jauge à carburant.
L’ouverture de la trappe peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
Le bouchon est intégré à la trappe ou se dévisse
(selon version).
Pour réaliser le remplissage en toute sécurité :
►

Arrêter impérativement le moteur
.






► Pour ouvrir la trappe, appuyer sur le bouton
d'ouverture de la trappe ou véhicule déverrouillé,
appuyer sur le coin supérieur arrière de la trappe
face à l'éjecteur ou sur le repère tactile si présent
(selon version).
Véhicules hybrides rechargeables
Après appui sur le bouton, l'ouverture de
la trappe peut prendre quelques minutes.
En cas de blocage de la trappe, faire un appui
de plus de 3
secondes sur le bouton.
►

Repérer la pompe correspondant au
carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette collée sur la trappe).
►


T

ourner le bouchon vers la gauche, le retirer
et le poser sur son support sur la trappe (selon
version).
►

Introduire le pistolet jusqu'en butée, avant de
le déclencher pour remplir le réservoir (risque
d'éclaboussures).
►


Effectuer l'opération de remplissage.
Ne pas insister au-delà de la 3ème coupure
du pistolet ; ceci pourrait engendrer des
dysfonctionnements.
►

Remettre le bouchon en place et le tourner
vers la droite (selon version).
►


Pousser la trappe à carburant pour la
refermer

.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que l'essence sans plomb.
En cas d'introduction de carburant
non-conforme à la motorisation du
véhicule, la vidange du réservoir est
indispensable avant la mise en route du
moteur.
Véhicules hybrides rechargeables
En cas de fermeture accidentelle de la
trappe avant d'avoir effectué le remplissage, il
n'est pas possible de la rouvrir manuellement.
Redémarrer le moteur et déplacer le véhicule
de quelques mètres avant de réappuyer sur le
bouton d'ouverture de la trappe.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur est
visible lorsque le bouchon est retiré.
Fonctionnement
Lors de son introduction dans le réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.

162
Informations pratiques

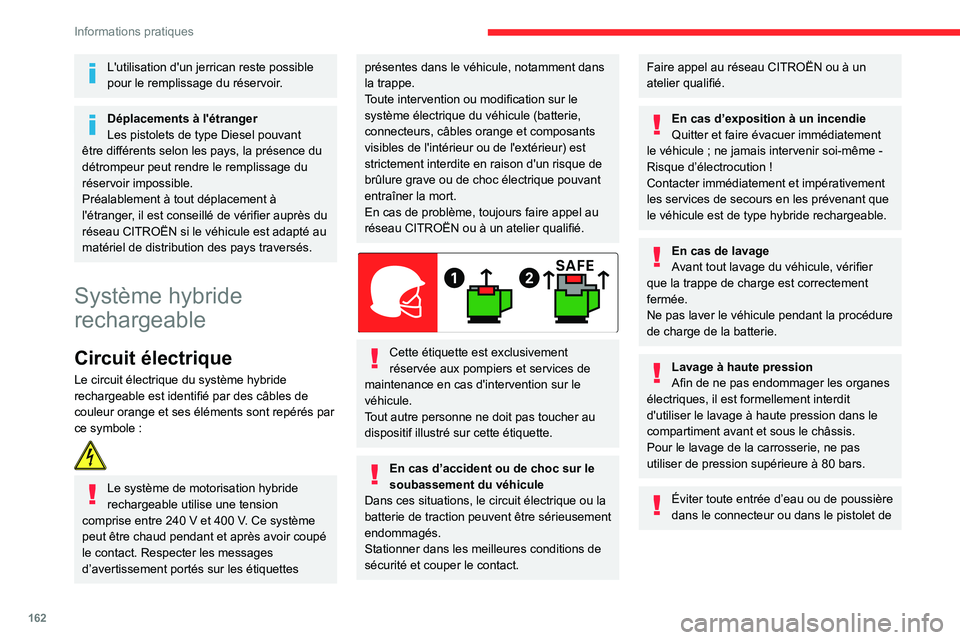

L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.
Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau CITROËN si le véhicule est adapté au
matériel de distribution des pays traversés.
Système hybride
rechargeable
Circuit électrique
Le circuit électrique du système hybride
rechargeable est identifié par des câbles de
couleur orange et ses éléments sont repérés par
ce symbole
:

Le système de motorisation hybride
rechargeable utilise une tension
comprise entre 240
V et 400 V. Ce système
peut être chaud pendant et après avoir coupé
le contact. Respecter les messages
d’avertissement portés sur les étiquettes
présentes dans le véhicule, notamment dans
la trappe.
Toute intervention ou modification sur le
système électrique du véhicule (batterie,
connecteurs, câbles orange et composants
visibles de l'intérieur ou de l'extérieur) est
strictement interdite en raison d'un risque de
brûlure grave ou de choc électrique pouvant
entraîner la mort.
En cas de problème, toujours faire appel au
réseau CITROËN ou à un atelier qualifié.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.
En cas d’accident ou de choc sur le
soubassement du véhicule
Dans ces situations, le circuit électrique ou la
batterie de traction peuvent être sérieusement
endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau CITROËN ou à un
atelier qualifié.
En cas d’exposition à un incendie
Quitter et faire évacuer immédiatement
le véhicule
; ne jamais intervenir soi-même -
Risque d’électrocution
!
Contacter immédiatement et impérativement
les services de secours en les prévenant que
le véhicule est de type hybride rechargeable.
En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment avant et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de

163
Informations pratiques
7charge - Risque d’électrocution ou
d’incendie !
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!

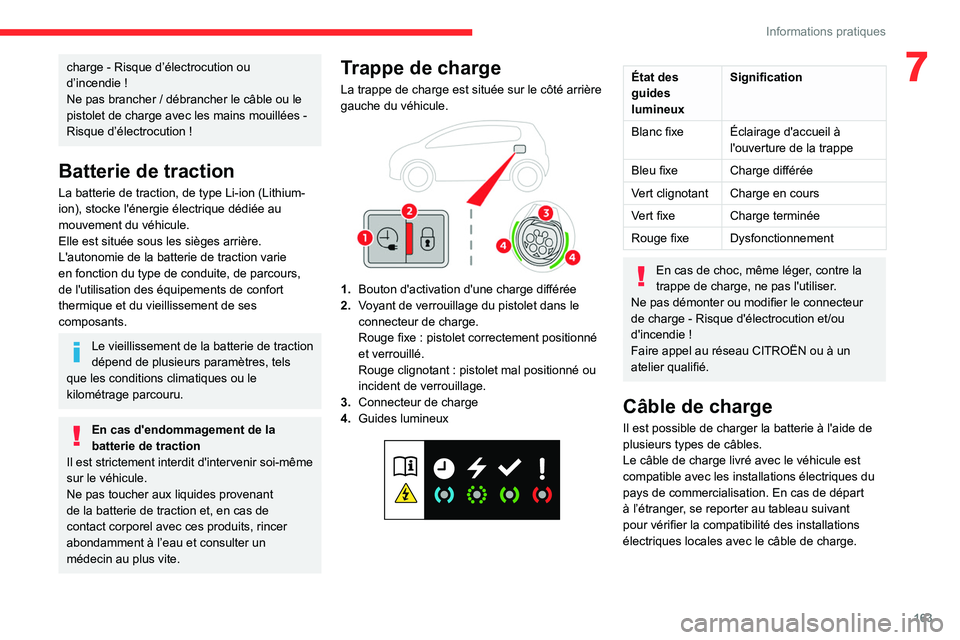

Batterie de traction
La batterie de traction, de type Li-ion (Lithium-
ion), stocke l'énergie électrique dédiée au
mouvement du véhicule.
Elle est située sous les sièges arrière.
L'autonomie de la batterie de traction varie
en fonction du type de conduite, de parcours,
de l'utilisation des équipements de confort
thermique et du vieillissement de ses
composants.
Le vieillissement de la batterie de traction
dépend de plusieurs paramètres, tels
que les conditions climatiques ou le
kilométrage parcouru.
En cas d'endommagement de la
batterie de traction
Il est strictement interdit d'intervenir soi-même
sur le véhicule.
Ne pas toucher aux liquides provenant
de la batterie de traction et, en cas de
contact corporel avec ces produits, rincer
abondamment à l’eau et consulter un
médecin au plus vite.
Trappe de charge
La trappe de charge est située sur le côté arrière
gauche du véhicule.


1. Bouton d'activation d'une charge différée
2. Voyant de verrouillage du pistolet dans le
connecteur de charge.
Rouge fixe
: pistolet correctement positionné
et verrouillé.
Rouge clignotant
: pistolet mal positionné ou
incident de verrouillage.
3. Connecteur de charge
4. Guides lumineux


État des
guides
lumineux Signification
Blanc fixe Éclairage d'accueil à
l'ouverture de la trappe
Bleu fixe Charge différée
Vert clignotant Charge en cours
Vert fixe Charge terminée
Rouge fixe Dysfonctionnement
En cas de choc, même léger, contre la
trappe de charge, ne pas l'utiliser.
Ne pas démonter ou modifier le connecteur
de charge
- Risque d'électrocution et/ou
d'incendie
!
Faire appel au réseau CITROËN ou à un
atelier qualifié.

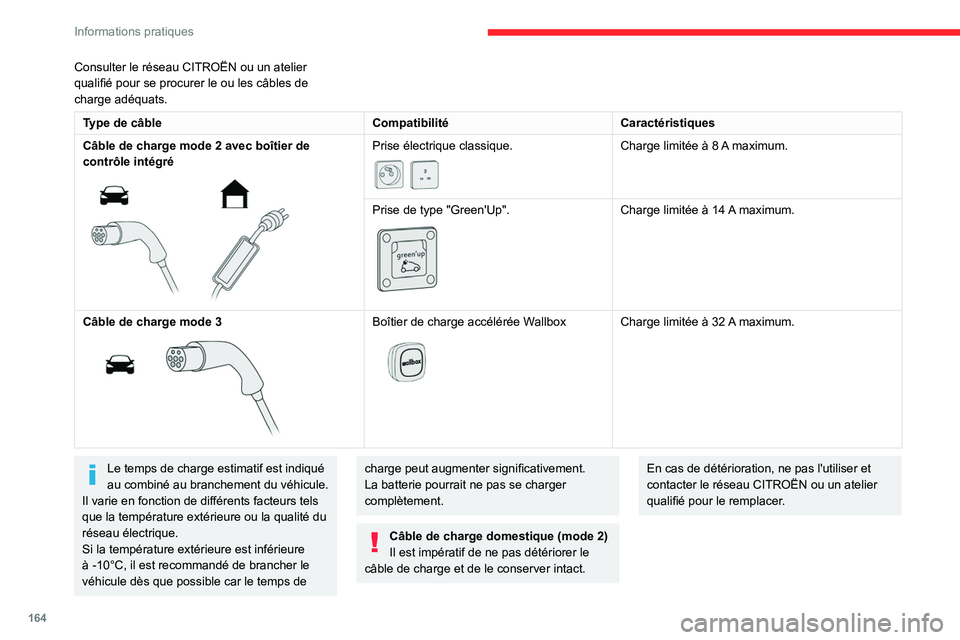

Câble de charge
Il est possible de charger la batterie à l'aide de
plusieurs types de câbles.
Le câble de charge livré avec le véhicule est
compatible avec les installations électriques du
pays de commercialisation. En cas de départ
à l’étranger, se reporter au tableau suivant
pour vérifier la compatibilité des installations
électriques locales avec le câble de charge.

164
Informations pratiques
Consulter le réseau CITROËN ou un atelier
qualifié pour se procurer le ou les câbles de
charge adéquats.
Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 2 avec boîtier de
contrôle intégré


Prise électrique classique.

Charge limitée à 8 A maximum.
Prise de type "Green'Up".


Charge limitée à 14 A maximum.
Câble de charge mode

3


Boîtier de charge accélérée Wallbox

Charge limitée à 32 A maximum.
Le temps de charge estimatif est indiqué
au combiné au branchement du véhicule.
Il varie en fonction de différents facteurs tels
que la température extérieure ou la qualité du
réseau électrique.
Si la température extérieure est inférieure
à -10°C, il est recommandé de brancher le
véhicule dès que possible car le temps de charge peut augmenter significativement.
La batterie pourrait ne pas se charger
complètement.
Câble de charge domestique (mode 2)
Il est impératif de ne pas détériorer le
câble de charge et de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau CITROËN ou un atelier
qualifié pour le remplacer.

165
Informations pratiques

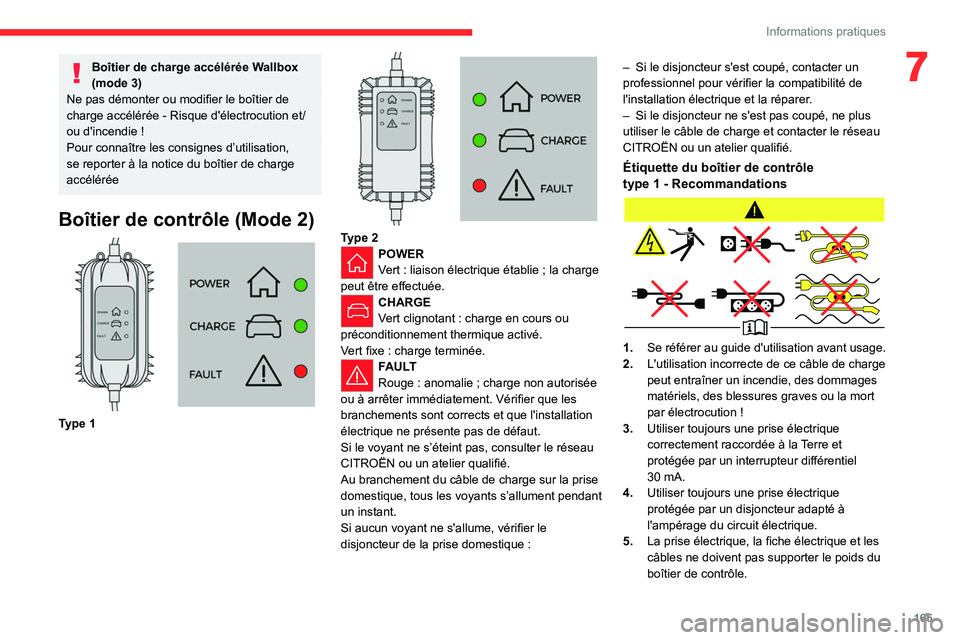

7Boîtier de charge accélérée Wallbox
(mode 3)
Ne pas démonter ou modifier le boîtier de
charge accélérée
- Risque d'électrocution et/
ou d'incendie
!
Pour connaître les consignes d’utilisation,
se reporter à la notice du boîtier de charge
accélérée
Boîtier de contrôle (Mode 2)

Type 1

Type 2POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.
Si le voyant ne s’éteint pas, consulter le réseau
CITROËN ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur de la prise domestique
:–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et la réparer
.
–
Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le réseau
CITROËN ou un atelier qualifié.
Étiquette du boîtier de contrôle
type 1 - Recommandations
1.Se référer au guide d'utilisation avant usage.
2. L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
3. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
4. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
5. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.

166
Informations pratiques

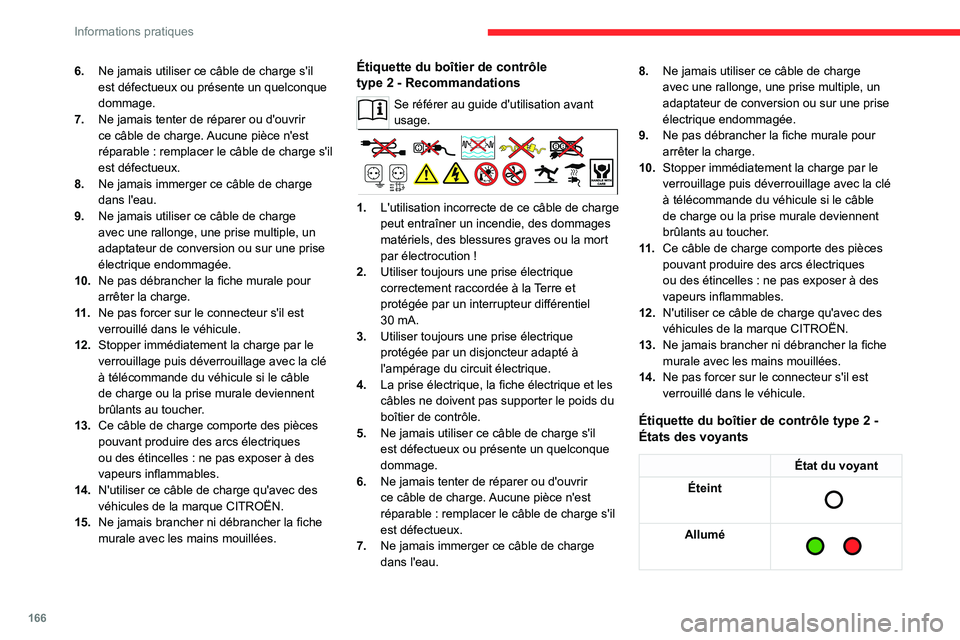

6.Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
7. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable
: remplacer le câble de charge s'il
est défectueux.
8. Ne jamais immerger ce câble de charge
dans l'eau.
9. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
10. Ne pas débrancher la fiche murale pour
arrêter la charge.
11 . Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
12. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
13. Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
14. N'utiliser ce câble de charge qu'avec des
véhicules de la marque CITROËN.
15. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.Étiquette du boîtier de contrôle
type
2 - Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
2. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
3. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
4. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage.
6. Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable
: remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau. 8.
Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
11 . Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque CITROËN.
13. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
14. Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.
Étiquette du boîtier de contrôle type 2 -
États des voyants
État du voyant
Éteint

Allumé

167
Informations pratiques

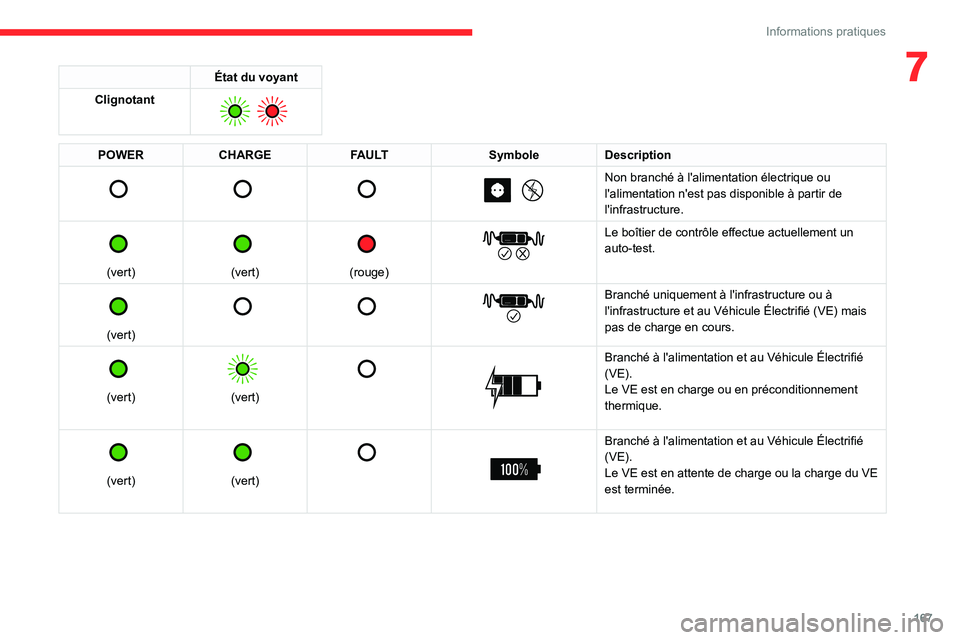

7État du voyant
Clignotant

POWER CHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.


(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en préconditionnement
thermique.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.

168
Informations pratiques
POWERCHARGE FAULT SymboleDescription

(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau CITROËN avant la
prochaine charge.


(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.
Charge de la batterie
de traction (Hybride
rechargeable)
Pour une charge complète, suivre la procédure
de charge sans l’interrompre, jusqu’à son arrêt
automatique. La charge peut être immédiate (par
défaut) ou différée.
Le paramétrage de la charge différée se
fait via la tablette tactile ou l'application
MyCitroën.
Au branchement du véhicule, les informations
suivantes s'affichent au combiné
:
–

État de la batterie (%).
–


Autonomie restante (km ou miles).
– Temps de charge estimé (le calcul peut
prendre quelques secondes).
–
V
itesse de charge (kW/h).
Après la mise en veille du combiné, il est
possible de ré-afficher ces informations en
déverrouillant le véhicule ou en ouvrant une
porte.
L'avancement de la charge peut
également être suivi via l'application
MyCitroën.
Pour plus d'informations sur les
Fonctionnalités disponibles à distance , se
reporter à la rubrique correspondante.
Véhicule immobilisé jusqu'à
4 semaines
Stationner le véhicule à l'abri des intempéries.
Brancher le câble de charge pour alimenter la
batterie de traction.
Véhicule stocké de 1 à 12 mois
Décharger la batterie de traction jusqu'à
2 ou 3
barres sur l'indicateur de niveau de
charge au combiné.
Ne pas brancher le câble de charge.
Toujours stationner le véhicule dans un lieu
ayant des températures comprises entre
-10°C et 30°C (le stationnement dans un
lieu ayant des températures extrêmes peut
endommager la batterie de traction).
