149

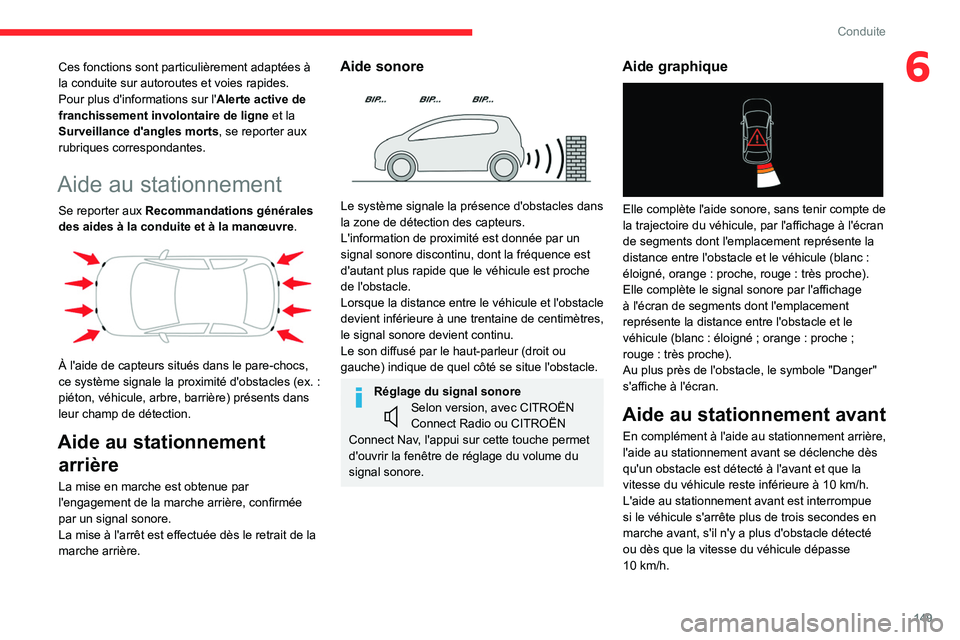

Conduite
6Ces fonctions sont particulièrement adaptées à
la conduite sur autoroutes et voies rapides.
Pour plus d'informations sur l'Alerte active de
franchissement involontaire de ligne et la
Surveillance d'angles morts, se reporter aux
rubriques correspondantes.
Aide au stationnement
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .


À l'aide de capteurs situés dans le pare-chocs,
ce système signale la proximité d'obstacles (ex.
:
piéton, véhicule, arbre, barrière) présents dans
leur champ de détection.
Aide au stationnement arrière
La mise en marche est obtenue par
l'engagement de la marche arrière, confirmée
par un signal sonore.
La mise à l'arrêt est effectuée dès le retrait de la
marche arrière.
Aide sonore

Le système signale la présence d'obstacles dans
la zone de détection des capteurs.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Réglage du signal sonoreSelon version, avec CITROËN
Connect Radio ou CITROËN
Connect Nav, l'appui sur cette touche permet
d'ouvrir la fenêtre de réglage du volume du
signal sonore.
Aide graphique

Elle complète l'aide sonore, sans tenir compte de
la trajectoire du véhicule, par l'affichage à l'écran
de segments dont l'emplacement représente la
distance entre l'obstacle et le véhicule (blanc
:
éloigné, orange
: proche, rouge : très proche).
Elle complète le signal sonore par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
véhicule (blanc
: éloigné ; orange : proche ;
rouge
: très proche).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche dès
qu'un obstacle est détecté à l'avant et que la
vitesse du véhicule reste inférieure à 10
km/h.
L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10
km/h.

150

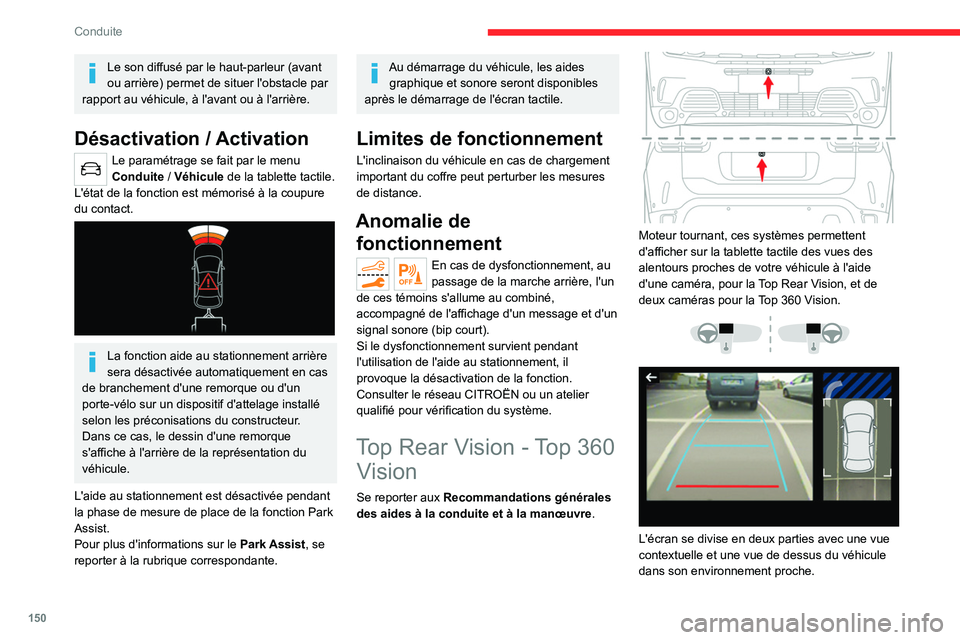

Conduite
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, à l'avant ou à l'arrière.
Désactivation / Activation
Le paramétrage se fait par le menu
Conduite / Véhicule de la tablette tactile.
L'état de la fonction est mémorisé à la coupure
du contact.


La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est désactivée pendant
la phase de mesure de place de la fonction Park
Assist.
Pour plus d'informations sur le Park Assist, se
reporter à la rubrique correspondante.
Au démarrage du véhicule, les aides graphique et sonore seront disponibles
après le démarrage de l'écran tactile.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, l'un
de ces témoins s'allume au combiné,
accompagné de l'affichage d'un message et d'un
signal sonore (bip court).
Si le dysfonctionnement survient pendant
l'utilisation de l'aide au stationnement, il
provoque la désactivation de la fonction.
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Top Rear Vision - Top 360 Vision
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .


Moteur tournant, ces systèmes permettent
d'afficher sur la tablette tactile des vues des
alentours proches de votre véhicule à l'aide
d'une caméra, pour la Top Rear Vision, et de
deux caméras pour la Top 360 Vision.




L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.

151

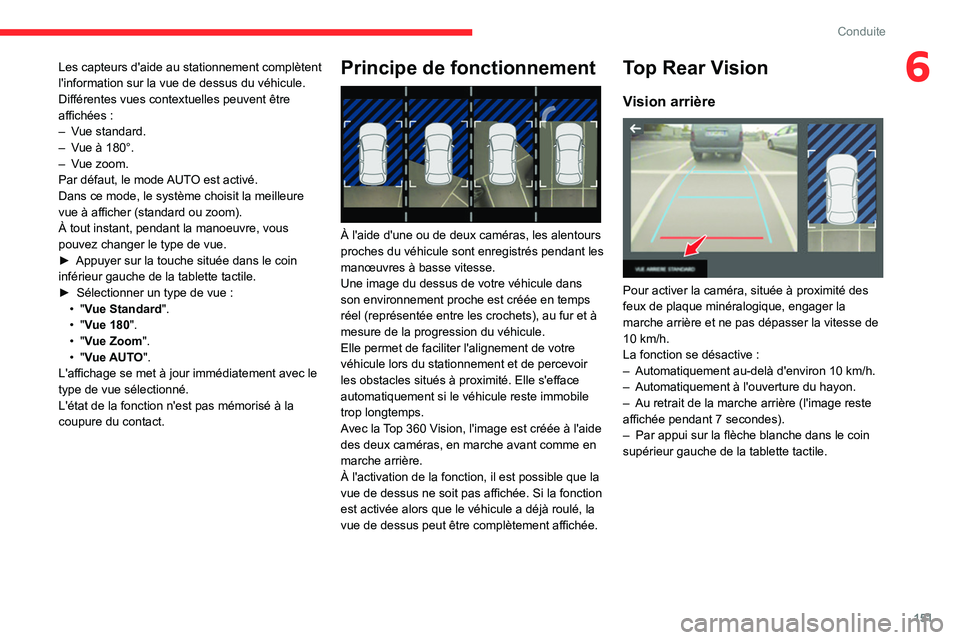

Conduite
6Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :
–

V
ue standard.
–

V
ue à 180°.
–

V
ue zoom.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).
À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
►

Appuyer sur la touche située dans le coin
inférieur gauche de la tablette tactile.
►


Sélectionner un type de vue
:
•
"Vue Standard".
•
"Vue 180".
•
"Vue Zoom ".
•
"Vue AUTO".
L'affichage se met à jour immédiatement avec le
type de vue sélectionné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.Principe de fonctionnement

À l'aide d'une ou de deux caméras, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Avec la Top 360 Vision, l'image est créée à l'aide
des deux caméras, en marche avant comme en
marche arrière.
À l'activation de la fonction, il est possible que la
vue de dessus ne soit pas affichée. Si la fonction
est activée alors que le véhicule a déjà roulé, la
vue de dessus peut être complètement affichée.
Top Rear Vision
Vision arrière

Pour activer la caméra, située à proximité des
feux de plaque minéralogique, engager la
marche arrière et ne pas dépasser la vitesse de
10
km/h.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 10
km/h.
–

Automatiquement à l'ouverture du hayon.
–


Au retrait de la marche arrière (l'image reste
affichée pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de la tablette tactile.

152
Conduite
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30 cm) lors de la
manœuvre.
Vue standard

La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement

153

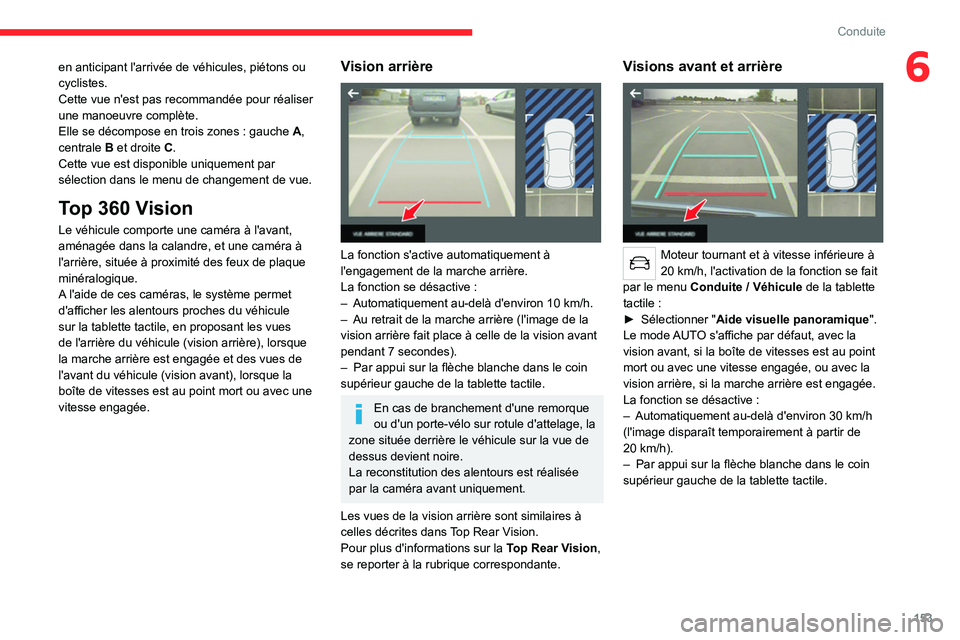

Conduite
6en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones : gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Top 360 Vision
Le véhicule comporte une caméra à l'avant,
aménagée dans la calandre, et une caméra à
l'arrière, située à proximité des feux de plaque
minéralogique.
A l'aide de ces caméras, le système permet
d'afficher les alentours proches du véhicule
sur la tablette tactile, en proposant les vues
de l'arrière du véhicule (vision arrière), lorsque
la marche arrière est engagée et des vues de
l'avant du véhicule (vision avant), lorsque la
boîte de vitesses est au point mort ou avec une
vitesse engagée.
Vision arrière

La fonction s'active automatiquement à
l'engagement de la marche arrière.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 10
km/h.
–

Au retrait de la marche arrière (l'image de la
vision arrière fait place à celle de la vision avant
pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de la tablette tactile.
En cas de branchement d'une remorque
ou d'un porte-vélo sur rotule d'attelage, la
zone située derrière le véhicule sur la vue de
dessus devient noire.
La reconstitution des alentours est réalisée
par la caméra avant uniquement.
Les vues de la vision arrière sont similaires à
celles décrites dans Top Rear Vision.
Pour plus d'informations sur la Top Rear Vision,
se reporter à la rubrique correspondante.
Visions avant et arrière

Moteur tournant et à vitesse inférieure à
20 km/h, l'activation de la fonction se fait
par le menu Conduite
/ Véhicule de la tablette
tactile

:
►

Sélectionner " Aide visuelle panoramique ".
Le mode

AUTO s'affiche par défaut, avec la
vision avant, si la boîte de vitesses est au point
mort ou avec une vitesse engagée, ou avec la
vision arrière, si la marche arrière est engagée.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 30
km/h
(l'image disparaît temporairement à partir de
20

km/h).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de la tablette tactile.

154

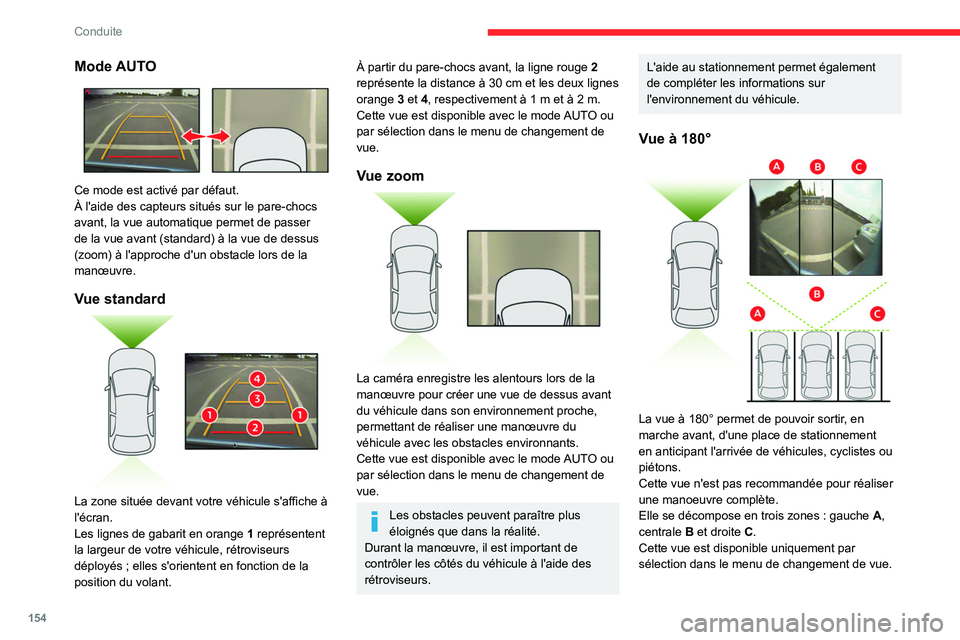

Conduite
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
avant, la vue automatique permet de passer
de la vue avant (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle lors de la
manœuvre.
Vue standard

La zone située devant votre véhicule s'affiche à
l'écran.
Les lignes de gabarit en orange
1
représentent
la largeur de votre véhicule, rétroviseurs
déployés ; elles s'orientent en fonction de la
position du volant.
À partir du pare-chocs avant, la ligne rouge 2
représente la distance à 30 cm et les deux lignes
orange

3
et 4, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus avant
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir sortir, en
marche avant, d'une place de stationnement
en anticipant l'arrivée de véhicules, cyclistes ou
piétons.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.

155
Conduite
6Park Assist
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre.
Ce système apporte une assistance active
au stationnement : il détecte un espace de
stationnement puis pilote le système de direction
pour se garer dans cet espace.
En boîte de vitesses manuelle et
automatique, le conducteur gère l'accélération,
le freinage, le passage de la marche avant et de
la marche arrière.
Pendant les phases d'entrée et de sortie
du stationnement, le système fournit des
informations visuelles et sonores au conducteur
afin de sécuriser ses manœuvres. Plusieurs
manœuvres de marche avant ou arrière peuvent
être nécessaires.
À tout instant, le conducteur peut reprendre la
direction en saisissant le volant.


Le Park Assist apporte une assistance aux
manœuvres suivantes :
A. Stationnement en "créneau"
B. Sortie de stationnement en "créneau"
C.Stationnement en "bataille"
Le Park Assist ne peut pas fonctionner
moteur arrêté.
Lorsque le Park Assist est activé, il empêche
le passage en mode STOP du Stop & Start.
En mode STOP, l'activation du Park Assist
redémarre le moteur.
Le Park Assist prend en charge
l'assistance pour 4 cycles de manœuvres
au maximum. Il se désactive à l'issue de ces
4

cycles. Si le véhicule n'est pas positionné
correctement, reprendre la direction pour
terminer la manœuvre.
Le déroulement des manœuvres et les
instructions de conduite s'affichent sur la
tablette tactile.
L'assistance est activée : l'affichage de
ce pictogramme et d'une limite de
vitesse indique que les manœuvres de
direction sont prises en charge par le
système
: ne pas toucher le volant.
L'assistance est désactivée :
l'affichage de ce pictogramme indique
que les manœuvres de direction ne sont plus
prises en charge par le système
: reprendre la
direction.
L'activation du Park Assist neutralise la
Surveillance d'angles morts.
La fonction d'Aide au stationnement est
indisponible pendant la phase de mesure
de place disponible. Elle intervient
ultérieurement, pendant les manœuvres pour
avertir que le véhicule se rapproche d'un
obstacle
: le signal sonore devient continu
dès que la distance par rapport à l'obstacle
est inférieure à 30
centimètres.
Si la fonction d'Aide au stationnement a
été désactivée, elle sera automatiquement
réactivée au cours des phases de
manœuvres assistées.
Au cours des manoeuvres de stationnement ou de sortie de
stationnement, les fonctions Top Rear
Vision
- Top 360 Vision peuvent entrer en
fonctionnement. Elles permettent de mieux
surveiller les alentours du véhicule, en
affichant des informations complémentaires
dans la tablette tactile.
Pour plus d'informations sur les fonctions Top
Rear Vision
- Top 360 Vision , se reporter à
la rubrique correspondante.
Dans certains cas, les capteurs peuvent
ne pas détecter les petits obstacles
situés dans leurs angles morts.
Tout objet dépassant le gabarit du véhicule
(ex.

: échelle sur le toit, rotule d'attelage) n'est
pas pris en compte par le Park Assist lors
d'une manoeuvre.

156
Conduite

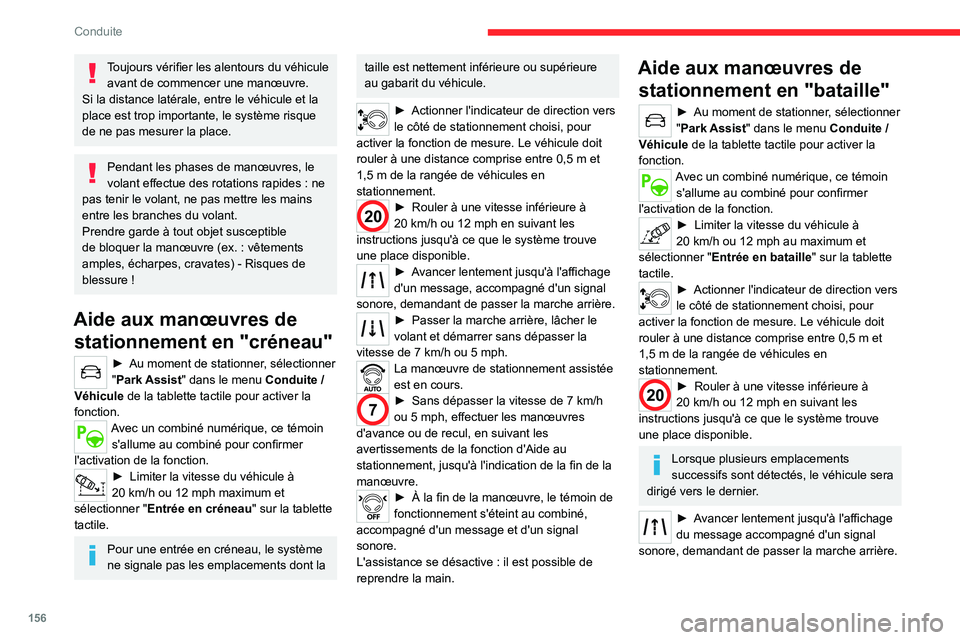

Toujours vérifier les alentours du véhicule avant de commencer une manœuvre.
Si la distance latérale, entre le véhicule et la
place est trop importante, le système risque
de ne pas mesurer la place.
Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant.
Prendre garde à tout objet susceptible
de bloquer la manœuvre (ex.
: vêtements
amples, écharpes, cravates)
- Risques de
blessure
!
Aide aux manœuvres de stationnement en "créneau"
► Au moment de stationner , sélectionner
"Park Assist" dans le menu Conduite
/
Véhicule de la tablette tactile pour activer la
fonction.
Avec un combiné numérique, ce témoin s'allume au combiné pour confirmer
l'activation de la fonction.
► Limiter la vitesse du véhicule à
20 km/h ou 12 mph maximum et
sélectionner " Entrée en créneau" sur la tablette
tactile.
Pour une entrée en créneau, le système
ne signale pas les emplacements dont la
taille est nettement inférieure ou supérieure
au gabarit du véhicule.
► Actionner l'indicateur de direction vers
le côté de stationnement choisi, pour
activer la fonction de mesure. Le véhicule doit
rouler à une distance comprise entre 0,5
m et
1,5

m de la rangée de véhicules en
stationnement.
20► Rouler à une vitesse inférieure à
20 km/h ou 12 mph en suivant les
instructions jusqu'à ce que le système trouve
une place disponible.
► Avancer lentement jusqu'à l'affichage
d'un message, accompagné d'un signal
sonore, demandant de passer la marche arrière.
► Passer la marche arrière, lâcher le
volant et démarrer sans dépasser la
vitesse de 7
km/h ou 5 mph.
La manœuvre de stationnement assistée
est en cours.
7► Sans dépasser la vitesse de 7 km/h
ou 5 mph, effectuer les manœuvres
d'avance ou de recul, en suivant les
avertissements de la fonction d'Aide au
stationnement, jusqu'à l'indication de la fin de la
manœuvre.
► À la fin de la manœuvre, le témoin de
fonctionnement s'éteint au combiné,
accompagné d'un message et d'un signal
sonore.
L'assistance se désactive
: il est possible de
reprendre la main.
Aide aux manœuvres de stationnement en "bataille"
► Au moment de stationner , sélectionner
"Park Assist" dans le menu Conduite
/
Véhicule de la tablette tactile pour activer la
fonction.
Avec un combiné numérique, ce témoin s'allume au combiné pour confirmer
l'activation de la fonction.
► Limiter la vitesse du véhicule à
20 km/h ou 12 mph au maximum et
sélectionner " Entrée en bataille" sur la tablette
tactile.
► Actionner l'indicateur de direction vers
le côté de stationnement choisi, pour
activer la fonction de mesure. Le véhicule doit
rouler à une distance comprise entre 0,5
m et
1,5

m de la rangée de véhicules en
stationnement.
20► Rouler à une vitesse inférieure à
20 km/h ou 12 mph en suivant les
instructions jusqu'à ce que le système trouve
une place disponible.
Lorsque plusieurs emplacements
successifs sont détectés, le véhicule sera
dirigé vers le dernier.
► Avancer lentement jusqu'à l'affichage
du message accompagné d'un signal
sonore, demandant de passer la marche arrière.

157
Conduite

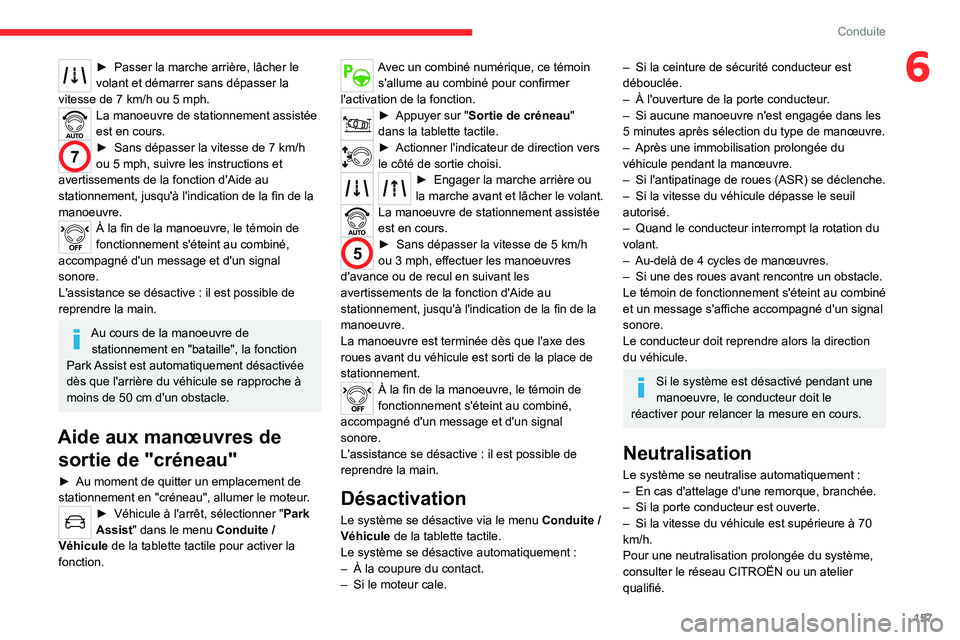

6► Passer la marche arrière, lâcher le
volant et démarrer sans dépasser la
vitesse de 7
km/h ou 5 mph.
La manoeuvre de stationnement assistée
est en cours.
7► Sans dépasser la vitesse de 7 km/h
ou 5 mph, suivre les instructions et
avertissements de la fonction d'Aide au
stationnement, jusqu'à l'indication de la fin de la
manoeuvre.
À la fin de la manoeuvre, le témoin de
fonctionnement s'éteint au combiné,
accompagné d'un message et d'un signal
sonore.
L'assistance se désactive
: il est possible de
reprendre la main.
Au cours de la manoeuvre de stationnement en "bataille", la fonction
Park Assist est automatiquement désactivée
dès que l'arrière du véhicule se rapproche à
moins de 50
cm d'un obstacle.
Aide aux manœuvres de sortie de "créneau"
► Au moment de quitter un emplacement de
stationnement en "créneau", allumer le moteur .
► Véhicule à l'arrêt, sélectionner "Park
Assist" dans le menu Conduite /
Véhicule de la tablette tactile pour activer la
fonction.
Avec un combiné numérique, ce témoin s'allume au combiné pour confirmer
l'activation de la fonction.
► Appuyer sur " Sortie de créneau"
dans la tablette tactile.
► Actionner l'indicateur de direction vers
le côté de sortie choisi.
► Engager la marche ar rière ou
la marche avant et lâcher le volant.
La manoeuvre de stationnement assistée
est en cours.
5► Sans dép asser la vitesse de 5 km/h
ou 3 mph, effectuer les manoeuvres
d'avance ou de recul en suivant les
avertissements de la fonction d'Aide au
stationnement, jusqu'à l'indication de la fin de la
manoeuvre.
La manoeuvre est terminée dès que l'axe des
roues avant du véhicule est sorti de la place de
stationnement.
À la fin de la manoeuvre, le témoin de
fonctionnement s'éteint au combiné,
accompagné d'un message et d'un signal
sonore.
L'assistance se désactive
: il est possible de
reprendre la main.
Désactivation
Le système se désactive via le menu Conduite /
Véhicule de la tablette tactile.
Le système se désactive automatiquement
:
–

À la coupure du contact.
–


Si le moteur cale.
– Si la ceinture de sécurité conducteur est
débouclée.
–

À l'ouverture de la porte conducteur
.
–

Si aucune manoeuvre n'est engagée dans les
5

minutes après sélection du type de manœuvre.
–

Après une immobilisation prolongée du
véhicule pendant la manœuvre.
–


Si l'antipatinage de roues (ASR) se déclenche.
–


Si la vitesse du véhicule dépasse le seuil
autorisé.
–


Quand le conducteur interrompt la rotation du
volant.
–


Au-delà de 4
cycles de manœuvres.
–

Si une des roues avant rencontre un obstacle.
Le témoin

de fonctionnement s'éteint au combiné
et un message s'affiche accompagné d'un signal
sonore.
Le conducteur doit reprendre alors la direction
du véhicule.
Si le système est désactivé pendant une
manoeuvre, le conducteur doit le
réactiver pour relancer la mesure en cours.
Neutralisation
Le système se neutralise automatiquement :
– En cas d'attelage d'une remorque, branchée.
–

Si la porte conducteur est ouverte.
–


Si la vitesse du véhicule est supérieure à
70
km/h.
Pour une neutralisation prolongée du système,
consulter le réseau CITROËN ou un atelier
qualifié.

158
Conduite
Anomalies de fonctionnement
Hors activation de la fonction, le
clignotement temporaire de ce témoin
(avec un combiné type 2) et/ou un signal sonore
indiquent le dysfonctionnement du système.
Si le dysfonctionnement survient en cours
d'utilisation du système, le témoin s'éteint.
En cas de dysfonctionnement, faire vérifier le
système par le réseau CITROËN ou par un
atelier qualifié.
En cas de dysfonctionnement de la
direction assistée, ce témoin s'affiche au
combiné accompagné d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent. Consulter le
réseau CITROËN ou un atelier qualifié.
