199

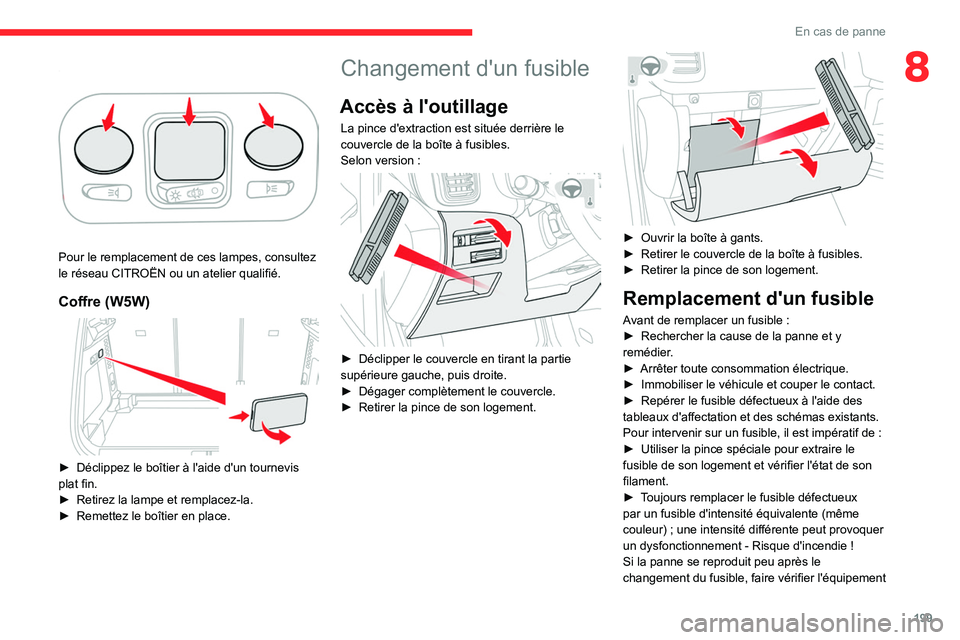

En cas de panne
8Plafonnier arrière

Pour le remplacement de ces lampes, consultez
le réseau CITROËN ou un atelier qualifié.
Coffre (W5W)

► Déclippez le boîtier à l'aide d'un tournevis
plat fin.
â–º

Retirez la lampe et remplacez-la.
â–º


Remettez le boîtier en place.
Changement d'un fusible
Accès à l'outillage
La pince d'extraction est située derrière le
couvercle de la boîte à fusibles.
Selon version :


► Déclipper le couvercle en tirant la partie
supérieure gauche, puis droite.
â–º

Dégager complètement le couvercle.
â–º


Retirer la pince de son logement.

► Ouvrir la boîte à gants.
► Retirer le couvercle de la boîte à fusibles.
â–º

Retirer la pince de son logement.
Remplacement d'un fusible
Avant de remplacer un fusible :
â–º Rechercher la cause de la panne et y
remédier
.
â–º

Arrêter toute consommation électrique.
â–º


Immobiliser le véhicule et couper le contact.
â–º


Repérer le fusible défectueux à l'aide des
tableaux d'affectation et des schémas existants.
Pour intervenir sur un fusible, il est impératif de

:
â–º

Utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de son
filament.
â–º


T
oujours remplacer le fusible défectueux
par un fusible d'intensité équivalente (même
couleur)
; une intensité différente peut provoquer
un dysfonctionnement
- Risque d'incendie !
Si la panne se reproduit peu après le
changement du fusible, faire vérifier l'équipement

200
En cas de panne

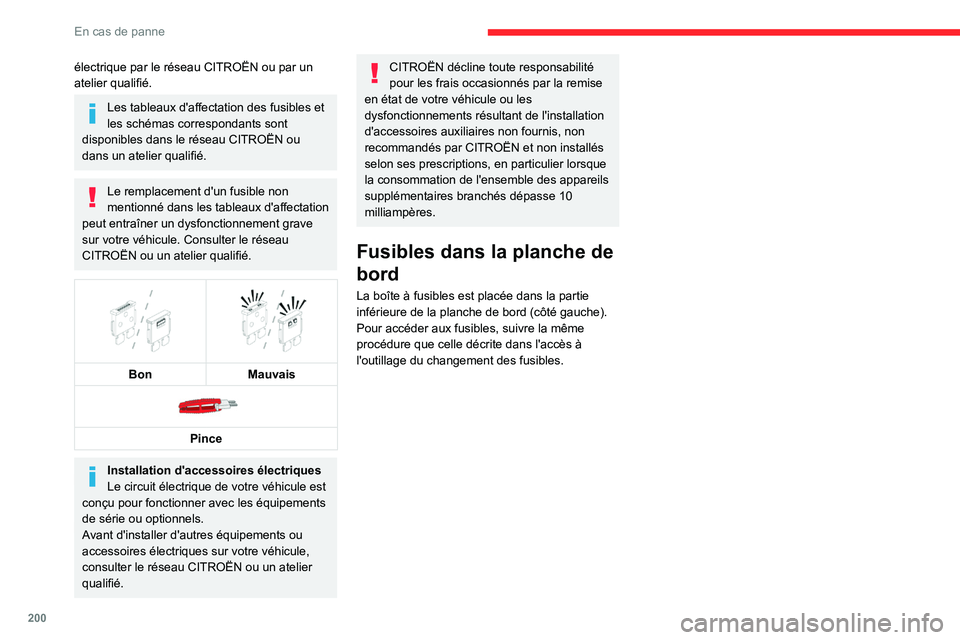

électrique par le réseau CITROËN ou par un
atelier qualifié.
Les tableaux d'affectation des fusibles et
les schémas correspondants sont
disponibles dans le réseau CITROËN ou
dans un atelier qualifié.
Le remplacement d'un fusible non
mentionné dans les tableaux d'affectation
peut entraîner un dysfonctionnement grave
sur votre véhicule. Consulter le réseau
CITROËN ou un atelier qualifié.


Bon
Mauvais

Pince
Installation d'accessoires électriques
Le circuit électrique de votre véhicule est
conçu pour fonctionner avec les équipements
de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur votre véhicule,
consulter le réseau CITROËN ou un atelier
qualifié.
CITROËN décline toute responsabilité
pour les frais occasionnés par la remise
en état de votre véhicule ou les
dysfonctionnements résultant de l'installation
d'accessoires auxiliaires non fournis, non
recommandés par CITROËN et non installés
selon ses prescriptions, en particulier lorsque
la consommation de l'ensemble des appareils
supplémentaires branchés dépasse 10
milliampères.
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Pour accéder aux fusibles, suivre la même
procédure que celle décrite dans l'accès à
l'outillage du changement des fusibles.

201
En cas de panne

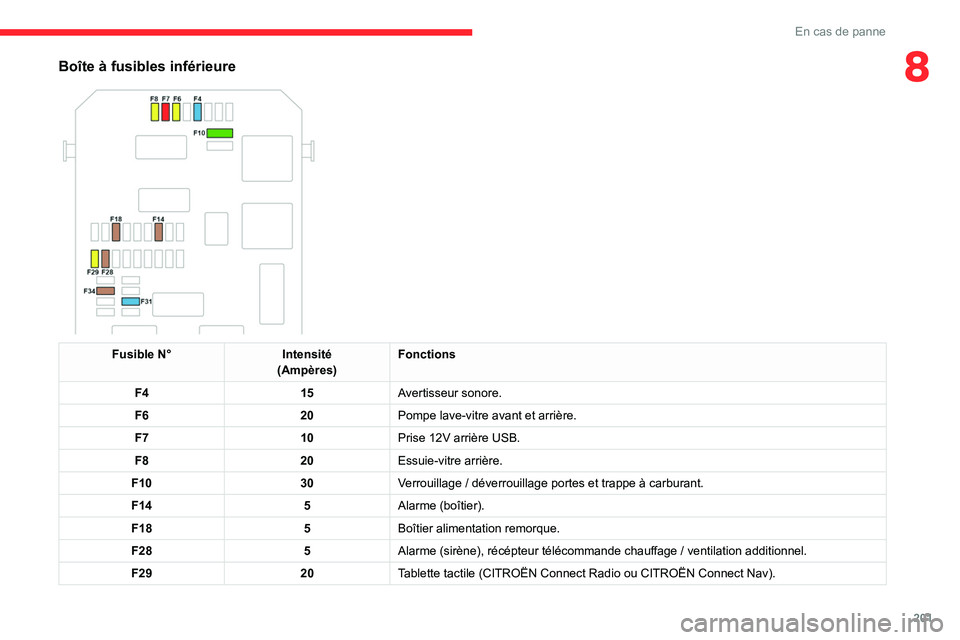

8Boîte à fusibles inférieure

Fusible N°Intensité
(Ampères) Fonctions
F4 15Avertisseur sonore.
F6 20Pompe lave-vitre avant et arrière.
F7 10Prise 12V arrière USB.
F8 20Essuie-vitre arrière.
F10 30Verrouillage / déverrouillage portes et trappe à carburant.
F14 5Alarme (boîtier).
F18 5Boîtier alimentation remorque.
F28 5Alarme (sirène), récépteur télécommande chauffage / ventilation additionnel.
F29 20Tablette tactile (CITROËN Connect Radio ou CITROËN Connect Nav).

202
En cas de panne
Fusible N°Intensité
(Ampères) Fonctions
F31 10Allume-cigares / Prise accessoires 12V avant.
F34 5Recharge smartphone sans fil.

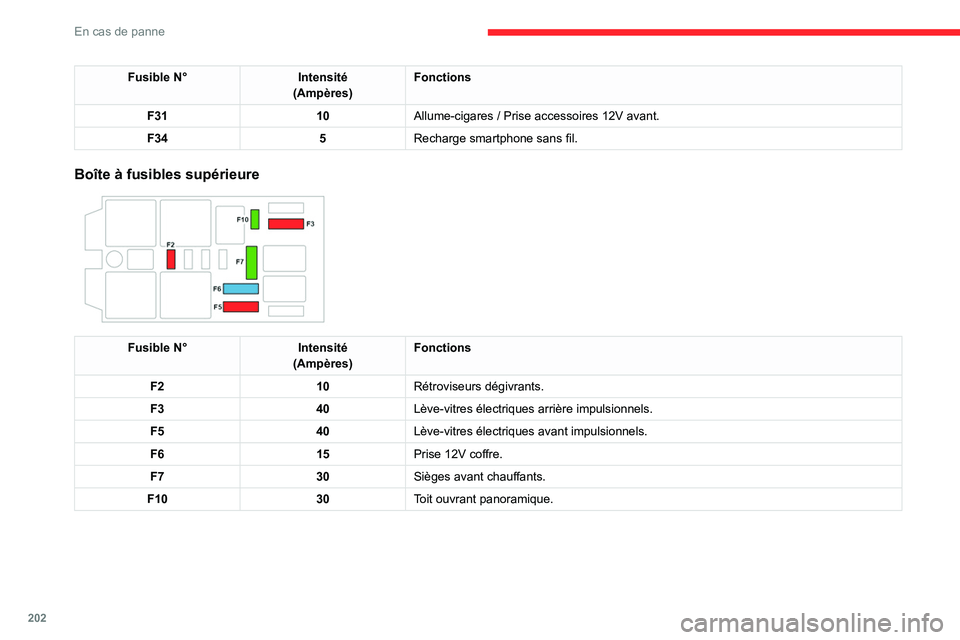

Boîte à fusibles supérieure

Fusible N° Intensité
(Ampères) Fonctions
F2 10Rétroviseurs dégivrants.
F3 40Lève-vitres électriques arrière impulsionnels.
F5 40Lève-vitres électriques avant impulsionnels.
F6 15Prise 12V coffre.
F7 30Sièges avant chauffants.
F10 30Toit ouvrant panoramique.

203
En cas de panne

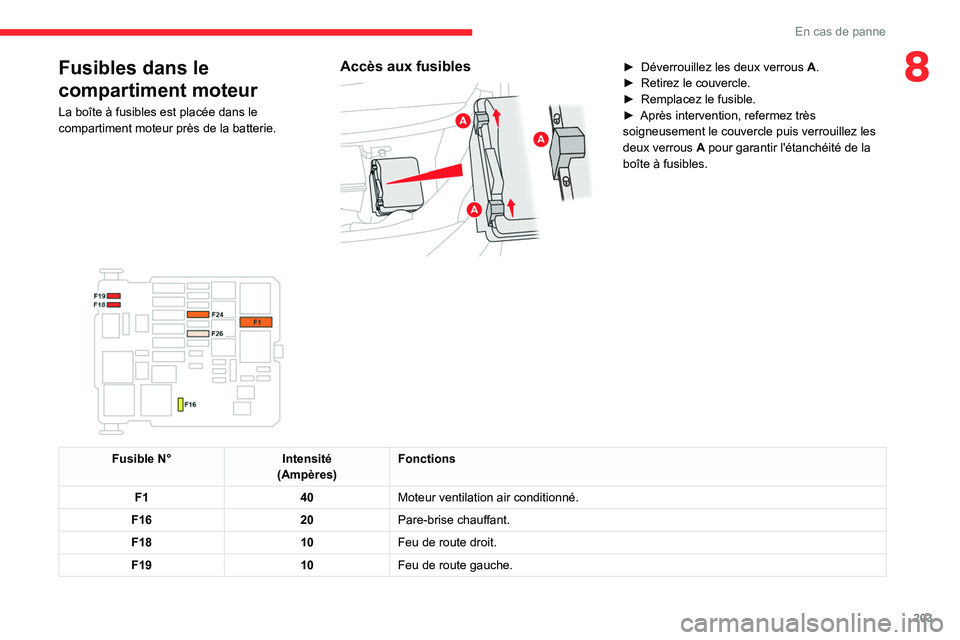

8Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.
Accès aux fusibles

► Déverrouillez les deux verrous A .
â–º Retirez le couvercle.
â–º

Remplacez le fusible.
â–º


Après intervention, refermez très
soigneusement le couvercle puis verrouillez les
deux verrous A

pour garantir l'étanchéité de la
boîte à fusibles.


Fusible N° Intensité
(Ampères) Fonctions
F1 40Moteur ventilation air conditionné.
F16 20Pare-brise chauffant.
F18 10Feu de route droit.
F19 10Feu de route gauche.

204
En cas de panne
Fusible N°Intensité
(Ampères) Fonctions

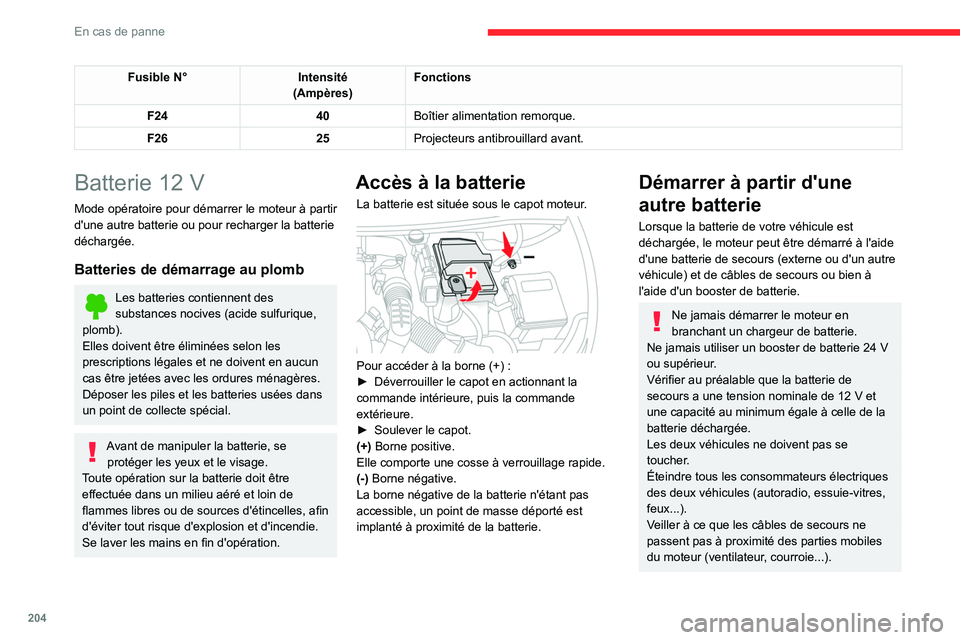

F24 40Boîtier alimentation remorque.
F26 25Projecteurs antibrouillard avant.
Batterie 12 V
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger la batterie
déchargée.
Batteries de démarrage au plomb
Les batteries contiennent des
substances nocives (acide sulfurique,
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les piles et les batteries usées dans
un point de collecte spécial.
Avant de manipuler la batterie, se protéger les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Accès à la batterie
La batterie est située sous le capot moteur.

Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
â–º

Soulever le capot.
(+)

Borne positive.
Elle comporte une cosse à verrouillage rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Démarrer à partir d'une
autre batterie
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l'aide
d'une batterie de secours (externe ou d'un autre
véhicule) et de câbles de secours ou bien à
l'aide d'un booster de batterie.
Ne jamais démarrer le moteur en
branchant un chargeur de batterie.
Ne jamais utiliser un booster de batterie 24
V
ou supérieur.
Vérifier au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de la
batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Éteindre tous les consommateurs électriques
des deux véhicules (autoradio, essuie-vitres,
feux...).
Veiller à ce que les câbles de secours ne
passent pas à proximité des parties mobiles
du moteur (ventilateur, courroie...).

205
En cas de panne

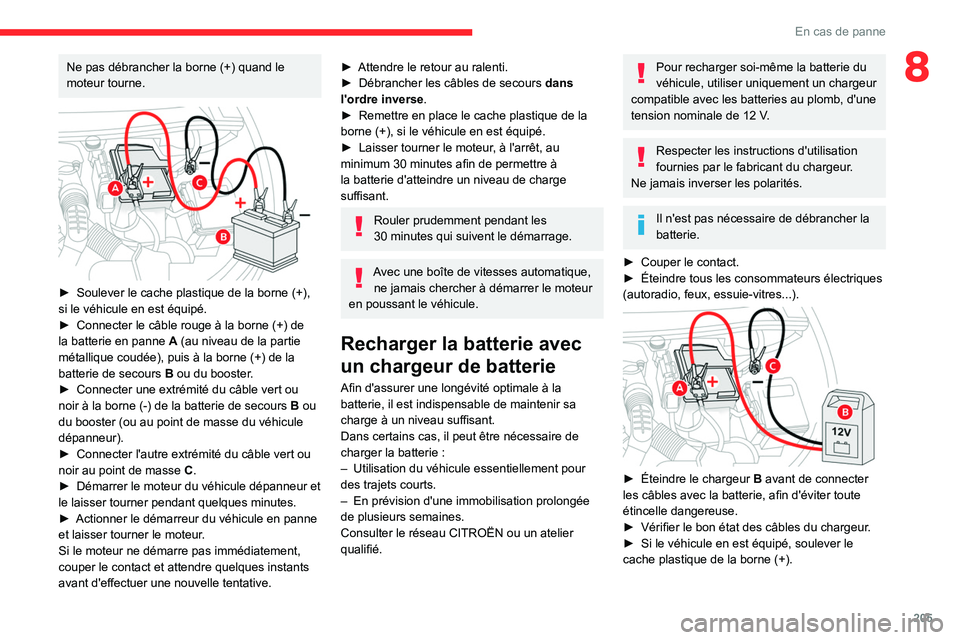

8Ne pas débrancher la borne (+) quand le
moteur tourne.


â–º Soulever le cache plastique de la borne (+),
si le véhicule en est équipé.
â–º

Connecter le câble rouge à la borne
(+) de
la batterie en panne

A
(au niveau de la partie
métallique coudée), puis à la borne
(+) de la
batterie de secours

B
ou du booster.
â–º

Connecter une extrémité du câble vert ou
noir à la borne

(-) de la batterie de secours
B
ou
du booster (ou au point de masse du véhicule
dépanneur).
â–º

Connecter l'autre extrémité du câble vert ou
noir au point de masse


C
.
â–º

Démarrer le moteur du véhicule dépanneur et
le laisser tourner pendant quelques minutes.
â–º


Actionner le démarreur du véhicule en panne
et laisser tourner le moteur

.
Si le moteur ne démarre pas immédiatement,
couper le contact et attendre quelques instants
avant d'effectuer une nouvelle tentative.
â–º Attendre le retour au ralenti.
► Débrancher les câbles de secours dans
l'ordre inverse
.
â–º

Remettre en place le cache plastique de la
borne

(+), si le véhicule en est équipé.
â–º

Laisser tourner le moteur
, à l'arrêt, au
minimum 30
minutes afin de permettre à
la batterie d'atteindre un niveau de charge
suffisant.
Rouler prudemment pendant les
30 minutes qui suivent le démarrage.
Avec une boîte de vitesses automatique, ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Recharger la batterie avec
un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau CITROËN ou un atelier
qualifié.
Pour recharger soi-même la batterie du
véhicule, utiliser uniquement un chargeur
compatible avec les batteries au plomb, d'une
tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
â–º

Couper le contact.
â–º


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
â–º

Vérifier le bon état des câbles du chargeur
.
â–º

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).

206
En cas de panne
► Connecter les câbles du chargeur B comme
suit :
•

le câble rouge positif
(+) à la borne (+) de la
batterie
A,
•

le câble noir négatif
(-) au point de masse
C

du véhicule.
â–º

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
En présence de cette étiquette, utiliser
uniquement un chargeur 12 V, au risque
de provoquer la dégradation irréversible des
équipements électriques liés au Stop & Start.
24V
12V
Ne jamais essayer de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, la faire contrôler par le
réseau CITROËN ou par un atelier qualifié qui
vérifiera que les composants internes n'ont
pas été endommagés et que le conteneur ne
s'est pas fissuré, ce qui impliquerait un risque
de fuite d'acide toxique et corrosif.
Débranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie
:
â–º

Fermer tous les ouvrants (portes, coffre,
vitres, toit).
â–º


Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...),
â–º


Couper le contact et respecter un délai
d'attente de 4 minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).
Cosse à verrouillage rapide
Débranchement de la borne (+)

► Selon équipement, soulever le cache
plastique de la borne (+) .
â–º

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
â–º

Enlever le collier

B
en le soulevant.
Rebranchement de la borne (+)

â–º Relever la palette A au maximum.
â–º Replacer le collier B ouvert sur la borne (+).
â–º

Appuyer sur le collier

B
jusqu'en butée.
â–º

Abaisser la palette

A
pour verrouiller le
collier

B
.
â–º

Selon équipement, abaisser le cache
plastique de la borne


(+)
.
Ne pas forcer en appuyant sur la palette
car si le collier est mal positionné, le
verrouillage est alors impossible
;
recommencer la procédure.

207
En cas de panne
8Après rebranchement
Après rebranchement de la batterie, mettre le
contact et attendre 1 minute avant de démarrer,
afin de permettre l'initialisation des systèmes
électroniques.
Toutefois, si après cette manipulation de légères
perturbations subsistent, consulter le réseau
CITROËN ou un atelier qualifié.
En se reportant à la rubrique correspondante,
réinitialiser certains équipements
:
–

Clé à télécommande ou clé électronique
(selon version).
–


T
oit ouvrant et rideau d'occultation électrique.
–

Lève-vitres électriques.
–


Date et heure.
–


Stations de radio mémorisées.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de nouveau
disponible qu'après une immobilisation
continue du véhicule, dont la durée dépendra
de la température ambiante et de l'état de
charge de la batterie (jusqu'à environ 8
heures).
Batteries d'accessoires
(Hybride rechargeable)
Le système hybride rechargeable comporte
2 batteries d'accessoires : une à l'avant et une à
l'arrière du véhicule.
Les batteries contiennent des
substances nocives (acide sulfurique et
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les piles et les batteries usées à un
point de collecte spécial.
Avant de manipuler les batteries, se protéger les yeux et le visage.
Toute opération sur les batteries doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Pour le remplacement des batteries,
s'adresser au réseau CITROËN ou à un
atelier qualifié.
Ne pas démarrer ou dépanner un autre
véhicule à partir des batteries du
véhicule.
Accès aux batteries
Avant
La batterie avant est située sous le capot
moteur.


Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
â–º

Soulever le capot.
(+)

Borne positive avec une cosse à verrouillage
rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Arrière
La batterie arrière est située dans le coffre.
Pour accéder à la batterie :

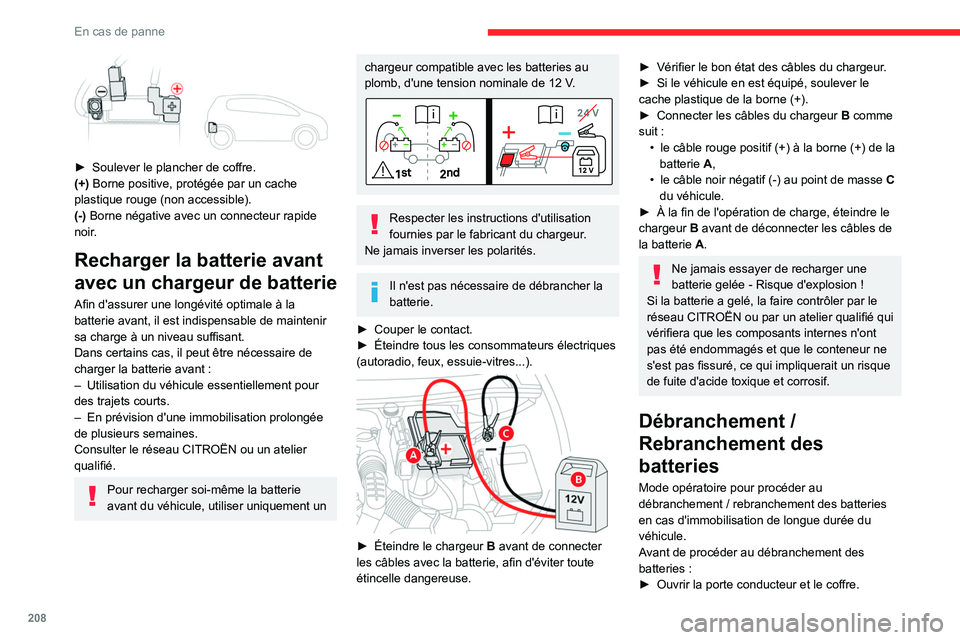

208
En cas de panne

â–º Soulever le plancher de coffre.
(+) Borne positive, protégée par un cache
plastique rouge (non accessible).
(-) Borne négative avec un connecteur rapide
noir.
Recharger la batterie avant
avec un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie avant, il est indispensable de maintenir
sa charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie avant
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau CITROËN ou un atelier
qualifié.
Pour recharger soi-même la batterie
avant du véhicule, utiliser uniquement un
chargeur compatible avec les batteries au
plomb, d'une tension nominale de 12 V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
â–º

Couper le contact.
â–º


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).


► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
► Vérifier le bon état des câbles du chargeur .
► Si le véhicule en est équipé, soulever le
cache plastique de la borne
(+).
â–º

Connecter les câbles du chargeur

B
comme
suit
:
•

le câble rouge positif
(+) à la borne (+) de la
batterie
A,
•

le câble noir négatif
(-) au point de masse
C

du véhicule.
â–º

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
Ne jamais essayer de recharger une
batterie gelée - Risque d'explosion !
Si la batterie a gelé, la faire contrôler par le
réseau CITROËN ou par un atelier qualifié qui
vérifiera que les composants internes n'ont
pas été endommagés et que le conteneur ne
s'est pas fissuré, ce qui impliquerait un risque
de fuite d'acide toxique et corrosif.
Débranchement /
Rebranchement des
batteries
Mode opératoire pour procéder au
débranchement
/ rebranchement des batteries
en cas d'immobilisation de longue durée du
véhicule.
Avant de procéder au débranchement des
batteries
:
â–º

Ouvrir la porte conducteur et le coffre.
