CITROEN C5 AIRCROSS 2022 Priručnik (in Serbian)

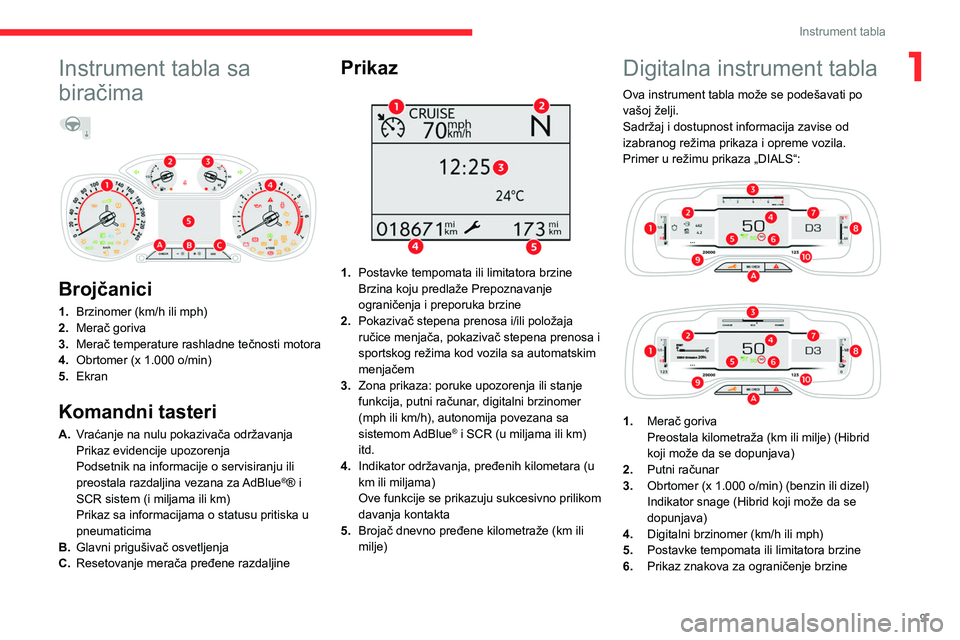

9
Instrument tabla
1Instrument tabla sa
biračima



Brojčanici
1. Brzinomer (km/h ili mph)
2. Merač goriva
3. Merač temperature rashladne tečnosti motora
4. Obrtomer (x 1.000 o/min)
5. Ekran
Komandni tasteri
A.Vraćanje na nulu pokazivača održavanja
Prikaz evidencije upozorenja
Podsetnik na informacije o servisiranju ili
preostala razdaljina vezana za AdBlue
®® i
SCR sistem (i miljama ili km)
Prikaz sa informacijama o statusu pritiska u
pneumaticima
B. Glavni prigušivač osvetljenja
C. Resetovanje merača pređene razdaljine
Prikaz

1.Postavke tempomata ili limitatora brzine
Brzina koju predlaže Prepoznavanje
ograničenja i preporuka brzine
2. Pokazivač stepena prenosa i/ili položaja
ručice menjača, pokazivač stepena prenosa i
sportskog režima kod vozila sa automatskim
menjačem
3. Zona prikaza: poruke upozorenja ili stanje
funkcija, putni računar, digitalni brzinomer
(mph ili km/h), autonomija povezana sa
sistemom AdBlue
® i SCR (u miljama ili km)
itd.
4. Indikator održavanja, pređenih kilometara (u
km ili miljama)
Ove funkcije se prikazuju sukcesivno prilikom
davanja kontakta
5. Brojač dnevno pređene kilometraže (km ili
milje)
Digitalna instrument tabla
Ova instrument tabla može se podešavati po
vašoj želji.
Sadržaj i dostupnost informacija zavise od
izabranog režima prikaza i opreme vozila.
Primer u režimu prikaza „DIALS“:




1. Merač goriva
Preostala kilometraža (km ili milje) (Hibrid
koji može da se dopunjava)
2. Putni računar
3. Obrtomer (x 1.000 o/min) (benzin ili dizel)
Indikator snage (Hibrid koji može da se
dopunjava)
4. Digitalni brzinomer (km/h ili mph)
5. Postavke tempomata ili limitatora brzine
6. Prikaz znakova za ograničenje brzine

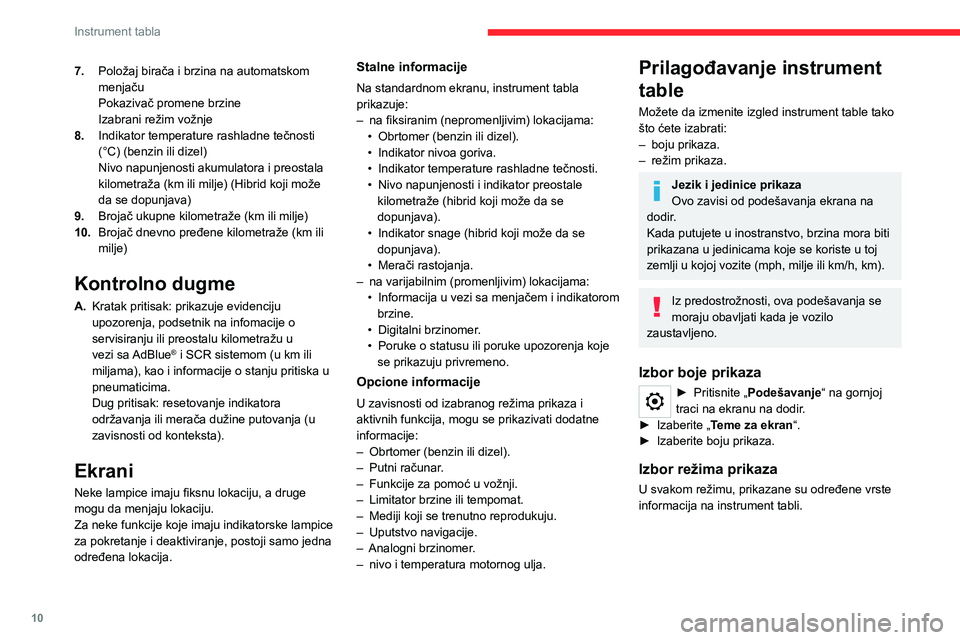

10
Instrument tabla
7.Položaj birača i brzina na automatskom
menjaču
Pokazivač promene brzine
Izabrani režim vožnje
8. Indikator temperature rashladne tečnosti
(°C) (benzin ili dizel)
Nivo napunjenosti akumulatora i preostala
kilometraža (km ili milje) (Hibrid koji može
da se dopunjava)
9. Brojač ukupne kilometraže (km ili milje)
10. Brojač dnevno pređene kilometraže (km ili
milje)
Kontrolno dugme
A.Kratak pritisak: prikazuje evidenciju
upozorenja, podsetnik na infomacije o
servisiranju ili preostalu kilometražu u
vezi sa AdBlue
® i SCR sistemom (u km ili
miljama), kao i informacije o stanju pritiska u
pneumaticima.
Dug pritisak: resetovanje indikatora
održavanja ili merača dužine putovanja (u
zavisnosti od konteksta).
Ekrani
Neke lampice imaju fiksnu lokaciju, a druge
mogu da menjaju lokaciju.
Za neke funkcije koje imaju indikatorske lampice
za pokretanje i deaktiviranje, postoji samo jedna
određena lokacija.
Stalne informacije
Na standardnom ekranu, instrument tabla
prikazuje:
–

na fiksiranim (nepromenljivim) lokacijama:
•


Obrtomer (benzin ili dizel).
•


Indikator nivoa goriva.
•


Indikator temperature rashladne tečnosti.
•


Nivo napunjenosti i indikator preostale
kilometraže (hibrid koji može da se
dopunjava).
•


Indikator snage (hibrid koji može da se
dopunjava).
•


Merači rastojanja.
–


na varijabilnim (promenljivim) lokacijama:
•


Informacija u vezi sa menjačem i indikatorom
brzine.
•


Digitalni brzinomer
.
•

Poruke o statusu ili poruke upozorenja koje
se prikazuju privremeno.
Opcione informacije
U zavisnosti od izabranog režima prikaza i
aktivnih funkcija, mogu se prikazivati dodatne
informacije:
–

Obrtomer (benzin ili dizel).
–


Putni računar
.
–

Funkcije za pomoć u vožnji.
–


Limitator brzine ili tempomat.
–


Mediji koji se trenutno reprodukuju.
–


Uputstvo navigacije.
–


Analogni brzinomer
.
–

nivo i temperatura motornog ulja.
Prilagođavanje instrument
table
Možete da izmenite izgled instrument table tako
što ćete izabrati:
–
boju prikaza.
–


režim prikaza.
Jezik i jedinice prikaza
Ovo zavisi od podešavanja ekrana na
dodir.
Kada putujete u inostranstvo, brzina mora biti
prikazana u jedinicama koje se koriste u toj
zemlji u kojoj vozite (mph, milje ili km/h, km).
Iz predostrožnosti, ova podešavanja se
moraju obavljati kada je vozilo
zaustavljeno.
Izbor boje prikaza
► Pritisnite „ Podešavanje“ na gornjoj
traci na ekranu na dodir.
►

Izaberite „
Teme za ekran “.
►

Izaberite boju prikaza.
Izbor režima prikaza
U svakom režimu, prikazane su određene vrste
informacija na instrument tabli.

11
Instrument tabla
1

► Okrećite točkić koji je smešten levo od volana
da bi se prikazivali i izlistali različiti režimi na
levoj strani instrument table.
►

Pritisnite točkić da potvrdite režim.
Novi režim prikazivanja je odmah primenjen.
Ako ne pritisnete točkić, izabrani režim prikaza
se automatski primenjuje nakon par trenutaka.
Režimi prikaza
– „ DIALS“: standardni prikaz analognih
i digitalnih brzinomera, brojača ukupne
kilometraže i: •

merač goriva, indikator temperature
rashladne tečnosti i obrtomer (benzin ili
dizel).
•


merač goriva, indikator napunjenosti
akumulatora i indikator snage (hibrid koji
može da se dopunjava).
–


„
NAVIGATION“: specifični prikaz aktuelnih
informacija o navigaciji (mapa i uputstva).
–

„
DRIVING“: specifični prikaz informacija o
aktivnoj vožnji i sistemima.
–

„
MINIMAL“: ograničeni prikaz sa digitalnim
brzinomerom, brojačem ukupne kilometraže i: •

meračem goriva i indikatorom temperature
rashladne tečnosti (benzin ili dizel). •


meračem goriva i indikatorom napunjenosti
akumulatora (hibrid koji može da se
dopunjava).
–

„
PERSONAL“: minimalni prikaz, sa
mogućnošću izbora i prikazom opcionalnih
informacija u prilagodljivim poljima sa leve i
desne strane.
Konfigurisanje režima za prikaz
„PERSONAL“
Kod vozila sa CITROËN Connect Radio► Pritisnite Podešavanje na traci na
ekranu na dodir.
► Izaberite " Konfiguracija".
► Izaberite "Instrument panel
personalisation" (Personalizacija
instrument table).
Kod vozila sa CITROËN Connect Nav
► Pritisnite Podešavanje na traci na
ekranu na dodir.
►

Izaberite „
OPCIJE”.
► Izaberite " Instrument panel
personalisation" (Personalizacija
instrument table).
►

Za svaku prikazanu prilagođenu zonu,
(levu i desnu), izaberite tip informacija pomoću
odgovarajućih strelica za kretanje na ekranu na
dodir: •


"

Driving aids".
•

„

Fabričko podešavanje“ (prazno).
•

"

G-metres " (u zavisnosti od verzije).
•

„

Medija“. •

„
Navigacija“.
•
"
Trip computer".
•
"
Nivo opreznosti
".
•
„
Protok energije“ (u zavisnosti od verzije).
•
"
Rev counter" (u zavisnosti od verzije).
►
Potvrdite da biste snimili i izašli.
Informacije se odmah prikazuju na instrument
tabli ukoliko je odabran odgovarajući režim
prikaza.
Kontrolne i lampice
upozorenja
Prikazani kao simboli, lampice upozorenja
i indikatori obaveštavaju vozača o pojavi
neispravnosti (lampica upozorenja) ili radu
sistema (indikator rada ili deaktiviranja).
Određene lampica svetle na dva načina
(neprestano svetle ili trepere) i/ili u nekoliko boja.
Povezana upozorenja
Uključivanje lampica može da bude praćeno
zvučnim signalom i/ili porukom na ekranu.
Samo povezivanjem tipa upozorenja sa stanjem
rada vozila možete utvrditi da li je situacija
uobičajena ili postoji neka nepravilnost: više
informacija potražite u opisu svake lampice.
Prilikom davanja kontakta
Neke crvene ili narandžaste lampice
upozorenja se pale na nekoliko sekundi prilikom
uspostavljanja kontakta. Ove lampice upozorenja
bi trebalo da se isključe čim se pokrene motor.

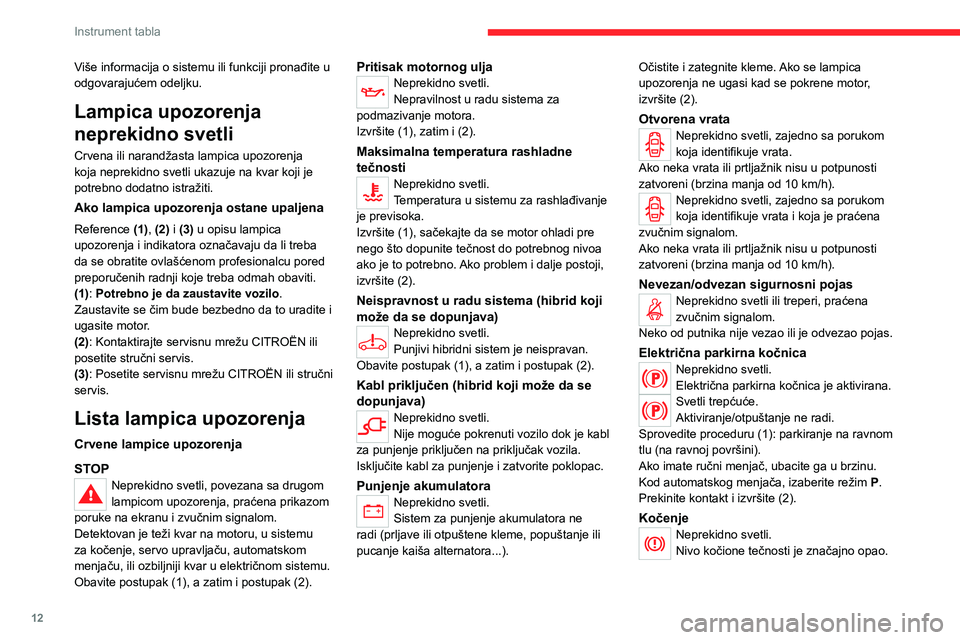

12
Instrument tabla
Više informacija o sistemu ili funkciji pronađite u
odgovarajućem odeljku.
Lampica upozorenja
neprekidno svetli
Crvena ili narandžasta lampica upozorenja
koja neprekidno svetli ukazuje na kvar koji je
potrebno dodatno istražiti.
Ako lampica upozorenja ostane upaljena
Reference (1), (2) i (3) u opisu lampica
upozorenja i indikatora označavaju da li treba
da se obratite ovlašćenom profesionalcu pored
preporučenih radnji koje treba odmah obaviti.
(1): Potrebno je da zaustavite vozilo .
Zaustavite se čim bude bezbedno da to uradite i
ugasite motor.
(2): Kontaktirajte servisnu mrežu CITROËN ili
posetite stručni servis.
(3): Posetite servisnu mrežu CITROËN ili stručni
servis.
Lista lampica upozorenja
Crvene lampice upozorenja
STOP
Neprekidno svetli, povezana sa drugom
lampicom upozorenja, praćena prikazom
poruke na ekranu i zvučnim signalom.
Detektovan je teži kvar na motoru, u sistemu
za kočenje, servo upravljaču, automatskom
menjaču, ili ozbiljniji kvar u električnom sistemu.
Obavite postupak (1), a zatim i postupak (2).
Pritisak motornog uljaNeprekidno svetli.
Nepravilnost u radu sistema za
podmazivanje motora.
Izvršite (1), zatim i (2).
Maksimalna temperatura rashladne
tečnosti
Neprekidno svetli.
Temperatura u sistemu za rashlađivanje
je previsoka.
Izvršite (1), sačekajte da se motor ohladi pre
nego što dopunite tečnost do potrebnog nivoa
ako je to potrebno. Ako problem i dalje postoji,
izvršite (2).
Neispravnost u radu sistema (hibrid koji
može da se dopunjava)
Neprekidno svetli.
Punjivi hibridni sistem je neispravan.
Obavite postupak (1), a zatim i postupak (2).
Kabl priključen (hibrid koji može da se
dopunjava)
Neprekidno svetli.
Nije moguće pokrenuti vozilo dok je kabl
za punjenje priključen na priključak vozila.
Isključite kabl za punjenje i zatvorite poklopac.
Punjenje akumulatoraNeprekidno svetli.
Sistem za punjenje akumulatora ne
radi (prljave ili otpuštene kleme, popuštanje ili
pucanje kaiša alternatora...). Očistite i zategnite kleme. Ako se lampica
upozorenja ne ugasi kad se pokrene motor,
izvršite (2).
Otvorena vrataNeprekidno svetli, zajedno sa porukom
koja identifikuje vrata.
Ako neka vrata ili prtljažnik nisu u potpunosti
zatvoreni (brzina manja od 10 km/h).
Neprekidno svetli, zajedno sa porukom
koja identifikuje vrata i koja je praćena
zvučnim signalom.
Ako neka vrata ili prtljažnik nisu u potpunosti
zatvoreni (brzina manja od 10 km/h).
Nevezan/odvezan sigurnosni pojasNeprekidno svetli ili treperi, praćena
zvučnim signalom.
Neko od putnika nije vezao ili je odvezao pojas.
Električna parkirna kočnicaNeprekidno svetli.
Električna parkirna kočnica je aktivirana.
Svetli trepćuće.
Aktiviranje/otpuštanje ne radi.
Sprovedite proceduru (1): parkiranje na ravnom
tlu (na ravnoj površini).
Ako imate ručni menjač, ubacite ga u brzinu.
Kod automatskog menjača, izaberite režim P.
Prekinite kontakt i izvršite (2).
KočenjeNeprekidno svetli.
Nivo kočione tečnosti je značajno opao.

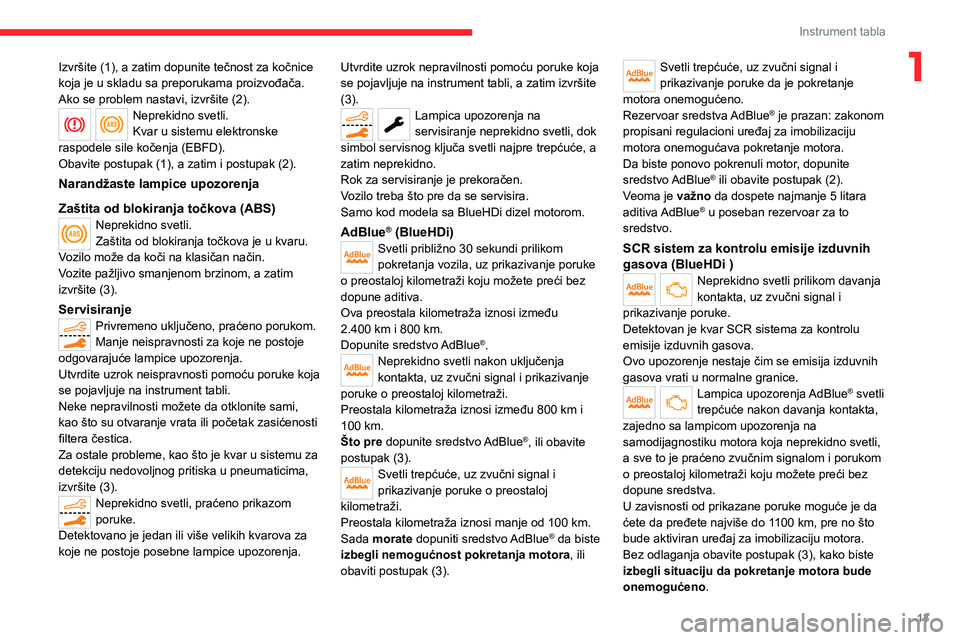

13
Instrument tabla
1Izvršite (1), a zatim dopunite tečnost za kočnice
koja je u skladu sa preporukama proizvođača.
Ako se problem nastavi, izvršite (2).
Neprekidno svetli.
Kvar u sistemu elektronske
raspodele sile kočenja (EBFD).
Obavite postupak (1), a zatim i postupak (2).
Narandžaste lampice upozorenja
Zaštita od blokiranja točkova (ABS)
Neprekidno svetli.
Zaštita od blokiranja točkova je u kvaru.
Vozilo može da koči na klasičan način.
Vozite pažljivo smanjenom brzinom, a zatim
izvršite (3).
ServisiranjePrivremeno uključeno, praćeno porukom.
Manje neispravnosti za koje ne postoje
odgovarajuće lampice upozorenja.
Utvrdite uzrok neispravnosti pomoću poruke koja
se pojavljuje na instrument tabli.
Neke nepravilnosti možete da otklonite sami,
kao što su otvaranje vrata ili početak zasićenosti
filtera čestica.
Za ostale probleme, kao što je kvar u sistemu za
detekciju nedovoljnog pritiska u pneumaticima,
izvršite (3).
Neprekidno svetli, praćeno prikazom
poruke.
Detektovano je jedan ili više velikih kvarova za
koje ne postoje posebne lampice upozorenja. Utvrdite uzrok nepravilnosti pomoću poruke koja
se pojavljuje na instrument tabli, a zatim izvršite
(3).
Lampica upozorenja na
servisiranje neprekidno svetli, dok
simbol servisnog ključa svetli najpre trepćuće, a
zatim neprekidno.
Rok za servisiranje je prekoračen.
Vozilo treba što pre da se servisira.
Samo kod modela sa BlueHDi dizel motorom.
AdBlue® (BlueHDi)Svetli približno 30 sekundi prilikom
pokretanja vozila, uz prikazivanje poruke
o preostaloj kilometraži koju možete preći bez
dopune aditiva.
Ova preostala kilometraža iznosi između
2.400

km i 800 km.
Dopunite sredstvo AdBlue
®.Neprekidno svetli nakon uključenja
kontakta, uz zvučni signal i prikazivanje
poruke o preostaloj kilometraži.
Preostala kilometraža iznosi između 800
km i
100 km.
Što pre dopunite sredstvo AdBlue
®, ili obavite
postupak

(3).
Svetli trepćuće, uz zvučni signal i
prikazivanje poruke o preostaloj
kilometraži.
Preostala kilometraža iznosi manje od 100
km.
Sada morate dopuniti sredstvo AdBlue
® da biste
izbegli nemogućnost pokretanja motora , ili
obaviti postupak

(3).
Svetli trepćuće, uz zvučni signal i
prikazivanje poruke da je pokretanje
motora onemogućeno.
Rezervoar sredstva AdBlue
® je prazan: zakonom
propisani regulacioni uređaj za imobilizaciju
motora onemogućava pokretanje motora.
Da biste ponovo pokrenuli motor, dopunite
sredstvo AdBlue
® ili obavite postupak (2).
V
eoma je važno da dospete najmanje 5 litara
aditiva AdBlue
® u poseban rezervoar za to
sredstvo.
SCR sistem za kontrolu emisije izduvnih
gasova (BlueHDi )
Neprekidno svetli prilikom davanja
kontakta, uz zvučni signal i
prikazivanje poruke.
Detektovan je kvar SCR sistema za kontrolu
emisije izduvnih gasova.
Ovo upozorenje nestaje čim se emisija izduvnih
gasova vrati u normalne granice.
Lampica upozorenja AdBlue® svetli
trepćuće nakon davanja kontakta,
zajedno sa lampicom upozorenja na
samodijagnostiku motora koja neprekidno svetli,
a sve to je praćeno zvučnim signalom i porukom
o preostaloj kilometraži koju možete preći bez
dopune sredstva.
U zavisnosti od prikazane poruke moguće je da
ćete da pređete najviše do 1100

km, pre no što
bude aktiviran uređaj za imobilizaciju motora.
Bez odlaganja obavite postupak (3), kako biste
izbegli situaciju da pokretanje motora bude
onemogućeno .

14
Instrument tabla
Lampica upozorenja AdBlue® svetli
trepćuće nakon davanja kontakta,
zajedno sa lampicom upozorenja na
autodijagnostiku motora koja neprekidno svetli, a
sve to je praćeno zvučnim signalom i porukom
da je pokretanje motora onemogućeno.
Imobilizator motora sprečava ponovno
pokretanje motora (prekoračena je kilometraža
dozvoljena nakon potvrde kvara na sistemu za
kontrolu emisije izduvnih gasova).
Da biste pokrenuli motor, obavite postupak (2).
Sistem autodijagnostike motoraTreperenje. Sistem za upravljanje motorom je u kvaru.
Katalitički konverter je možda uništen.
Izvršite (2) bez odlaganja .
Neprekidno svetli.
Nepravilnost u radu sistema za kontrolu
emisije gasova.
Lampica upozorenja bi trebalo da se isključi
nakon pokretanja motora.
Izvršite odmah (3).
Upozorenje na opasnost od sudara/Active
Safety Brake (Aktivna sigurnosna kočnica)
Treperi. Sistem funkcioniše.
Sistem nakratko koči kako bi smanjio brzinu
sudara sa vozilom ispred vas.
Neprekidno svetli, praćena porukom i
zvučnim signalom.
Sistem je u kvaru.
Izvršite (3).
Upozorenje na opasnost od sudara /
Aktivna sigurnosna kočnica
Neprekidno svetli, praćeno prikazom
poruke.
Sistem je isključen preko menija za podešavanje
vozila.
Upozorenje o neželjenom prelasku preko
linije
Neprekidno svetli.
Sistem je automatski deaktiviran ili
prebačen u stanje mirovanja.
Svetli trepćuće.
Hoćete da pređete isprekidanu liniju bez
aktiviranja pokazivača pravca.
Sistem se aktivira, zatim ispravlja putanju pored
detektovane linije.
Neprekidno svetli.
Sistem je u kvaru.
Obavite postupak (3).
Pomoć pri zadržavanju pravcaNeprekidno svetli, praćeno svetlom
upozorenja za servis.
Sistem je u kvaru.
Obavite postupak (3).
Dinamička kontrola stabilnosti (DSC) /
zaštita od proklizavanja točkova (ASR)
Neprekidno svetli.
Sistem se deaktivira.
Sistem DSC/ASR se automatski aktivira prilikom
startovanja motora i od oko 50 km/h.
Ako je brzina manja od 50
km/h, možete ga
ponovo uključiti ručno.
Treperi. Podešavanje stabilnosti sistema DSC/
ASR se automatski aktivira prilikom gubitka
prianjanja ili promene putanje.
Neprekidno svetli.
Sistem DSC/ASR je u kvaru.
Izvršite (3).
Kvar kočnice za slučaj nužde (sa
električnom parkirnom kočnicom)
Neprekidno svetli, uz prikazivanje
poruke „Parkirna kočnica je
neispravna“.
Kočnica u slučaju nužde ne daje optimalne
performanse.
Ako automatsko otpuštanje kočnice nije moguće,
primenite ručno otpuštanje ili obavite postupak
(3)
Pomoć pri kretanju na uzbrdiciNeprekidno svetli, uz prikazivanje
poruke „Kvar u sistemu protiv
kotrljanja unazad“.
Sistem je u kvaru.
Obavite postupak (3).
Nedovoljan pritisak u pneumaticimaNeprekidno svetli, praćeno zvučnim
signalom i porukom.
Pritisak je nedovoljan u jednom ili više
pneumatika.
Poverite pritisak u pneumaticima što je pre
moguće.
Ponovo pokrenite sistem za detekciju nakon što
podesite pritisak u pneumaticima.

15
Instrument tabla
1Lampica upozorenja na nedovoljan
pritisak u pneumaticima najpre
svetli trepćuće a zatim neprekidno, dok lampica
upozorenja na servisiranje neprekidno svetli.
Sistem za praćenje pritiska u pneumaticima je
neispravan.
Od tog trenutka sistem više neće moći da
detektuje nedovoljan pritisak u pneumaticima.
Što pre proverite pritisak u pneumaticima i
obavite postupak (3).
Predgrevanje dizel motoraNeprekidno svetli.
Trajanje svetljenja lampice zavisi od
klimatskih uslova.
Kontakt je uspostavljen.
Sačekajte da se lampica upozorenja ugasi pre
nego što pokrenete motor.
Ukoliko se motor ne pokrene, prekinite pa
ponovo dajte kontakt, sačekajte da se kontrolna
lampica ponovo ugasi, a zatim startujte motor.
Prednji vazdušni jastuk suvozača
(Uključen)
Neprekidno svetli.
Prednji vazdušni jastuk suvozača je
aktiviran.
Komanda je u položaju „ ON“.
U tom slučaju NEMOJTE postavljati dečje
sedište u položaj leđima u pravcu kretanja na
suvozačevo sedište – opasnost od ozbiljne
povrede!
Prednji vazdušni jastuk suvozača
(Isključen)
Neprekidno svetli.
Prednji vazdušni jastuk suvozača je
deaktiviran.
Komanda je u položaju „ OFF“.
Možete postaviti dečje sedište u položaju "leđima
u pravcu kretanja", osim u slučaju nepravilnog
funkcionisanja vazdušnih jastuka (lampica
upozorenja za vazdušne jastuke upaljena).
Vazdušni jastuciNeprekidno svetli.
Jedan od vazdušnih jastuka ili
pirotehničkih zatezača sigurnosnih pojaseva je
neispravan.
Izvršite (3).
Sirena za pešake (hibrid koji može da se
dopunjava)
Neprekidno svetli.
Otkriven je kvar sirene.
Obavite postupak (3).
Nizak nivo goriva
ili Neprekidno svetli (lampica
upozorenja ili LED lampica) sa
kazaljkom u crvenoj zoni (u zavisnosti od
verzije), praćeno zvučnim signalom i porukom.
Zvučni signal i poruka se ponavljaju, u ritmu koji
postepeno postaje sve učestaliji kako nivo opada
i približava se nuli.
Pri prvom uključivanju, ostaje vam približno 5
litara goriva u rezervoaru (rezerva). Bez odlaganja dopunite gorivo da ne biste ostali
bez goriva.
Nikada nemojte da vozite dok se rezervoar
potpuno ne isprazni
, što može da ošteti sistem
kontrole emisija gasova i sistem za ubrizgavanje
goriva.
Neprekidno svetli.
Filter za dizel sadrži vodu.
Opasnost od oštećenja sistema za ubrizgavanje
goriva: što pre izvršite (2).
Filter za čestice (dizel)Neprekidno svetli, praćen zvučnim
signalom i porukom o riziku od
začepljenja filtera za čestice.
Ovo ukazuje na to da je došlo do zasićenja filtera
za čestice.
Čim dozvole uslovi u saobraćaju, regenerišite
filter vozeći pri brzini od najmanje 60 km/h sve
dok se lampica upozorenja ne isključi.
Neprekidno svetli, praćen zvučnim
signalom i porukom o niskom nivou
aditiva u filteru za čestice.
Ovo ukazuje da je dosegnut prenizak nivo aditiva
u rezervoaru.
Izvršite (3).
Deaktiviranje automatskih funkcija (sa
električnom parkirnom kočnicom)
Neprekidno svetli.
Funkcije "automatsko zatezanje" (po
gašenju motora) i "automatsko otpuštanje" (po
ubrzavanju) isključene su.

16
Instrument tabla
Ako automatsko zatezanje/otpuštanje više nije
moguće:
►
Pokrenite motor
.
►

Koristite komandnu ručicu da aktivirate
parkirnu kočnicu.
►


Skroz podignite stopalo sa pedale kočnice.
►


Držite komandnu ručicu pritisnutu u smeru
otpuštanja između 10 i 15 sekundi.
►


Pustite ručicu.
►


Pritisnite i držite papučicu kočnice.
►


Držite komandnu ručicu u smeru zatezanja
tokom 2 sekunde.
►


Pustite ručicu i papučicu kočnice.
Kvar (sa električnom parkirnom kočnicom)Neprekidno svetli, uz prikazivanje
poruke „Parkirna kočnica je
neispravna“.
Vozilo se ne može imobilisati dok motor radi.
Ako ručne komande za aktiviranje i otpuštanje
kočnice ne rade, to znači da je ručica električne
parkirne kočnice neispravna.
Uvek treba koristiti automatske funkcije, koje
se automatski ponovo aktiviraju u slučaju
neispravnosti ručice.
Obavite postupak (2).
Neprekidno svetli, uz
prikazivanje poruke
„Parkirna kočnica je neispravna“.
Parkirna kočnica je neispravna: moguće je da ne
rade ručne i automatske funkcije.
Dok vozilo miruje, da biste ga imobilisali uradite
sledeće: ►

Povucite i zadržite komandnu ručicu približno
7 do 15 sekundi, sve dok se na instrument tabli
ne upali indikatorska lampica.
Ako ovaj postupak ne uspe, obezbedite vozilo na
sledeći način:
►

Parkirajte ga na ravnoj površini.
►

Ako imate ručni menjač, ubacite ga u brzinu.
►

Kod automatskog menjača, ručicu prebacite
u položaj P
, pa zatim pod jedan točak postavite
podmetače koje ste dobili uz vozilo.
Zatim obavite postupak (2).
Zadnja svetla za magluNeprekidno svetli.
Svetla su uključena.
Pomoć pri parkiranjuNeprekidno svetli, praćeno prikazom
poruke i zvučnim signalom.
Sistem je u kvaru.
Izvršite (3).
Noga na kvačiluNeprekidno svetli.
Stop & Start: prelazak na režim START
je odbačen jer pedala kvačila nije potpuno
pritisnuta.
Pritisnite do kraja pedalu kvačila.
Servo upravljačNeprekidno svetli.
Servo upravljač je u kvaru.
Vozite pažljivo umerenom brzinom, a zatim
izvršite (3).
Stop & StartNeprekidno svetli, praćeno prikazom
poruke.
Sistem Stop & Start je deaktiviran.
Motor se neće ugasiti pri narednom zaustavljanju
u saobraćaju.
Pritisnite dugme da biste opet aktivirali funkciju
Stop & Start.
Zelene lampice upozorenja
Stop & Start
Neprekidno svetli.
Kad se vozilo zaustavi, sistem Stop &
Start stavlja motor u režim rada STOP.
Privremeno treperi.
Režim rada STOP trenutno nije dostupan
ili se režim rada START automatski uključuje.
Vozilo spremno za vožnju (hibrid koji može
da se dopunjava)
Neprekidno svetli zajedno sa zvučnim
signalom prilikom paljenja lampice.
Vozilo je spremno za vožnju.
Indikatorska lampica se gasi kada dostigne
brzinu od oko 5 km/h i ponovo se pali kada se
vozilo zaustavi.
Svetlo se gasi kada isključite motor i izađete iz
vozila.
Park AssistNeprekidno svetli.
Funkcija je aktivna.

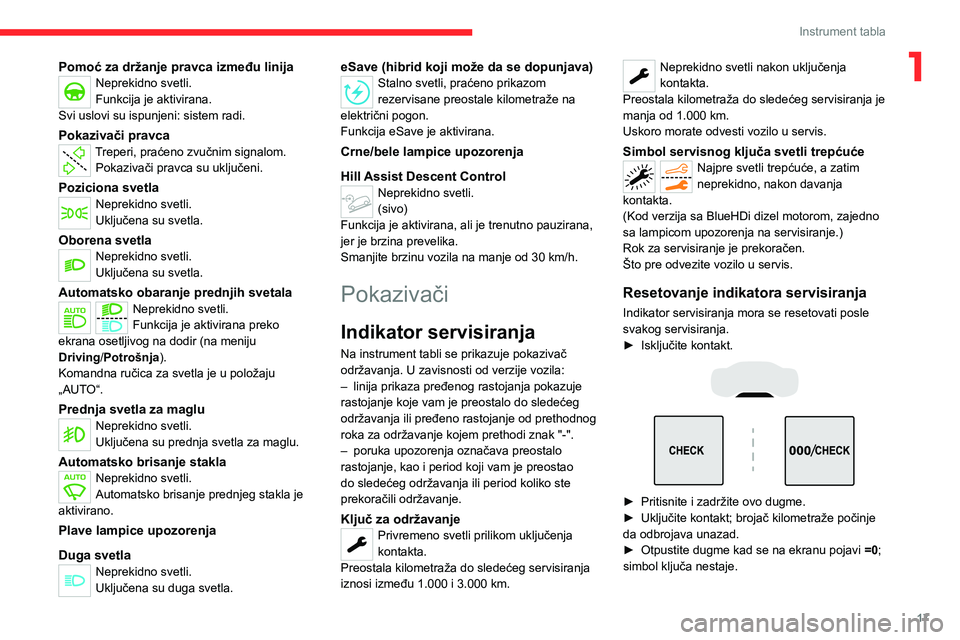

17
Instrument tabla
1Pomoć za držanje pravca između linijaNeprekidno svetli.
Funkcija je aktivirana.
Svi uslovi su ispunjeni: sistem radi.
Pokazivači pravcaTreperi, praćeno zvučnim signalom. Pokazivači pravca su uključeni.
Poziciona svetlaNeprekidno svetli.
Uključena su svetla.
Oborena svetlaNeprekidno svetli.
Uključena su svetla.
Automatsko obaranje prednjih svetalaNeprekidno svetli.
Funkcija je aktivirana preko
ekrana osetljivog na dodir (na meniju
Driving/Potrošnja).
Komandna ručica za svetla je u položaju
„AUTO“.
Prednja svetla za magluNeprekidno svetli.
Uključena su prednja svetla za maglu.
Automatsko brisanje staklaNeprekidno svetli.
Automatsko brisanje prednjeg stakla je
aktivirano.
Plave lampice upozorenja
Duga svetla
Neprekidno svetli.
Uključena su duga svetla.
eSave (hibrid koji može da se dopunjava)Stalno svetli, praćeno prikazom
rezervisane preostale kilometraže na
električni pogon.
Funkcija eSave je aktivirana.
Crne/bele lampice upozorenja
Hill Assist Descent Control
Neprekidno svetli.
(sivo)
Funkcija je aktivirana, ali je trenutno pauzirana,
jer je brzina prevelika.
Smanjite brzinu vozila na manje od 30 km/h.
Pokazivači
Indikator servisiranja
Na instrument tabli se prikazuje pokazivač
održavanja. U zavisnosti od verzije vozila:
–

linija prikaza pređenog rastojanja pokazuje
rastojanje koje vam je preostalo do sledećeg
održavanja ili pređeno rastojanje od prethodnog
roka za održavanje kojem prethodi znak "-".
–


poruka upozorenja označava preostalo
rastojanje, kao i period koji vam je preostao
do sledećeg održavanja ili period koliko ste
prekoračili održavanje.
Ključ za održavanjePrivremeno svetli prilikom uključenja
kontakta.
Preostala kilometraža do sledećeg servisiranja
iznosi između 1.000 i 3.000 km.
Neprekidno svetli nakon uključenja
kontakta.
Preostala kilometraža do sledećeg servisiranja je
manja od 1.000 km.
Uskoro morate odvesti vozilo u servis.
Simbol servisnog ključa svetli trepćućeNajpre svetli trepćuće, a zatim
neprekidno, nakon davanja
kontakta.
(Kod verzija sa BlueHDi dizel motorom, zajedno
sa lampicom upozorenja na servisiranje.)
Rok za servisiranje je prekoračen.
Što pre odvezite vozilo u servis.
Resetovanje indikatora servisiranja
Indikator servisiranja mora se resetovati posle
svakog servisiranja.
►

Isključite kontakt.



► Pritisnite i zadržite ovo dugme.
► Uključite kontakt; brojač kilometraže počinje
da odbrojava unazad.
►

Otpustite dugme kad se na ekranu pojavi =0

;
simbol ključa nestaje.

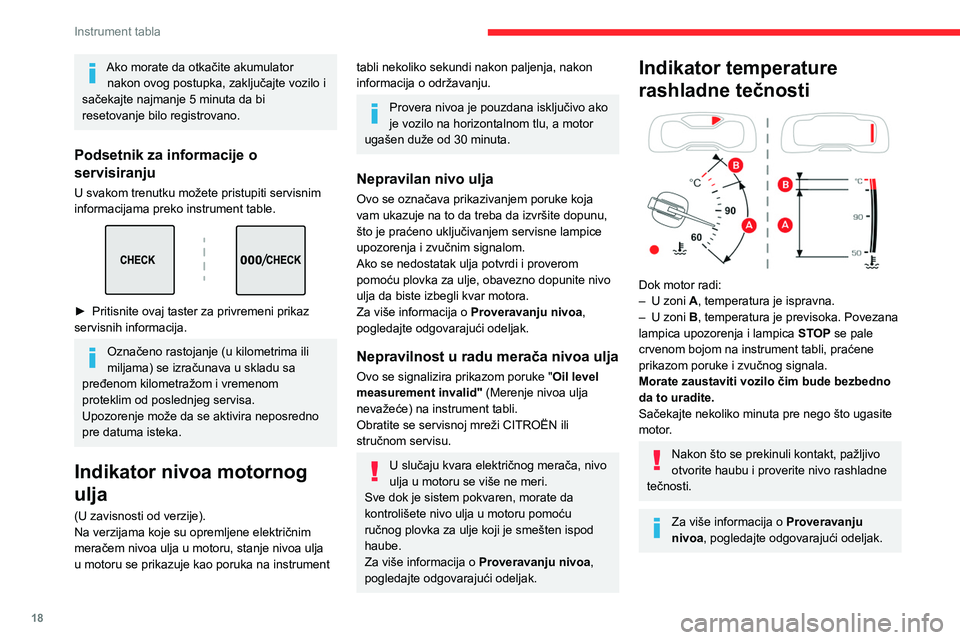

18
Instrument tabla
Ako morate da otkačite akumulator nakon ovog postupka, zaključajte vozilo i
sačekajte najmanje 5 minuta da bi
resetovanje bilo registrovano.
Podsetnik za informacije o
servisiranju
U svakom trenutku možete pristupiti servisnim
informacijama preko instrument table.


► Pritisnite ovaj taster za privremeni prikaz
servisnih informacija.
Označeno rastojanje (u kilometrima ili
miljama) se izračunava u skladu sa
pređenom kilometražom i vremenom
proteklim od poslednjeg servisa.
Upozorenje može da se aktivira neposredno
pre datuma isteka.
Indikator nivoa motornog
ulja
(U zavisnosti od verzije).
Na verzijama koje su opremljene električnim
meračem nivoa ulja u motoru, stanje nivoa ulja
u motoru se prikazuje kao poruka na instrument
tabli nekoliko sekundi nakon paljenja, nakon
informacija o održavanju.
Provera nivoa je pouzdana isključivo ako
je vozilo na horizontalnom tlu, a motor
ugašen duže od 30 minuta.
Nepravilan nivo ulja
Ovo se označava prikazivanjem poruke koja
vam ukazuje na to da treba da izvršite dopunu,
što je praćeno uključivanjem servisne lampice
upozorenja i zvučnim signalom.
Ako se nedostatak ulja potvrdi i proverom
pomoću plovka za ulje, obavezno dopunite nivo
ulja da biste izbegli kvar motora.
Za više informacija o Proveravanju nivoa,
pogledajte odgovarajući odeljak.
Nepravilnost u radu merača nivoa ulja
Ovo se signalizira prikazom poruke " Oil level
measurement invalid" (Merenje nivoa ulja
nevažeće) na instrument tabli.
Obratite se servisnoj mreži CITROËN ili
stručnom servisu.
U slučaju kvara električnog merača, nivo
ulja u motoru se više ne meri.
Sve dok je sistem pokvaren, morate da
kontrolišete nivo ulja u motoru pomoću
ručnog plovka za ulje koji je smešten ispod
haube.
Za više informacija o Proveravanju nivoa,
pogledajte odgovarajući odeljak.
Indikator temperature
rashladne tečnosti


Dok motor radi:
– U zoni A, temperatura je ispravna.
–

U zoni
B, temperatura je previsoka. Povezana
lampica upozorenja i lampica STOP se pale
crvenom bojom na instrument tabli, praćene
prikazom poruke i zvučnog signala.
Morate zaustaviti vozilo čim bude bezbedno
da to uradite.
Sačekajte nekoliko minuta pre nego što ugasite
motor.
Nakon što se prekinuli kontakt, pažljivo
otvorite haubu i proverite nivo rashladne
tečnosti.
Za više informacija o Proveravanju
nivoa, pogledajte odgovarajući odeljak.
