199Praktische Tipps

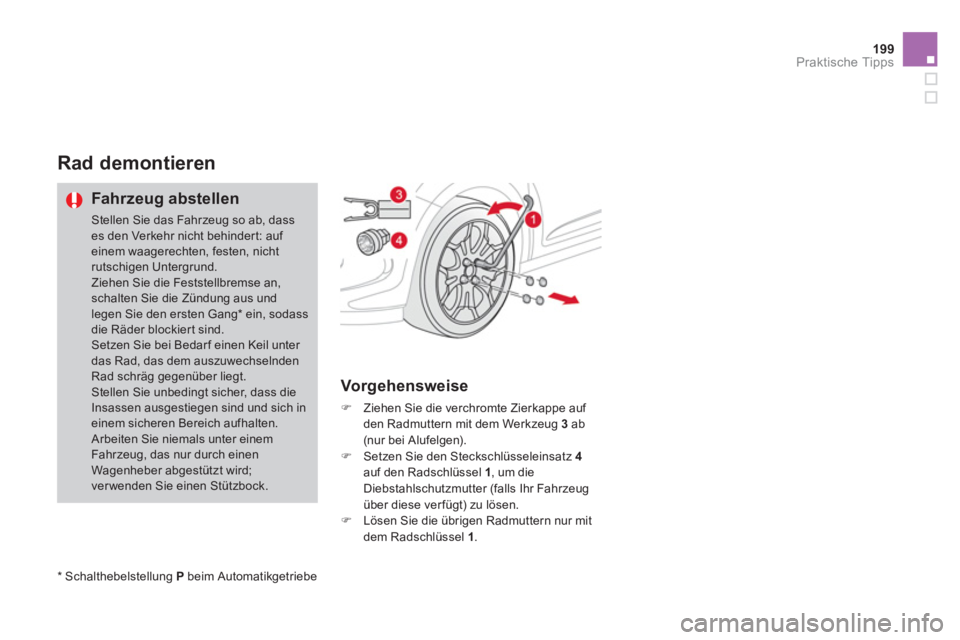

Rad demontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass
es den Verkehr nicht behinder t: auf
einem waagerechten, festen, nicht
rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und
legen Sie den ersten Gang * ein, sodass
die Räder blockier t sind.
Setzen Sie bei Bedar f einen Keil unter
das Rad, das dem auszuwechselnden
Rad schräg gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird;
ver wenden Sie einen Stützbock.
Vorgehensweise
)
Ziehen Sie die verchromte Zierkappe auf
den Radmuttern mit dem Werkzeug 3
ab
(nur bei Alufelgen).
)
Setzen Sie den Steckschlüsseleinsatz 4
auf den Radschlüssel 1
, um die
Diebstahlschutzmutter (falls Ihr Fahrzeug
über diese ver fügt) zu lösen.
)
Lösen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
.
*
Schalthebelstellung P
beim Automatikgetriebe
Page 202 of 324
)

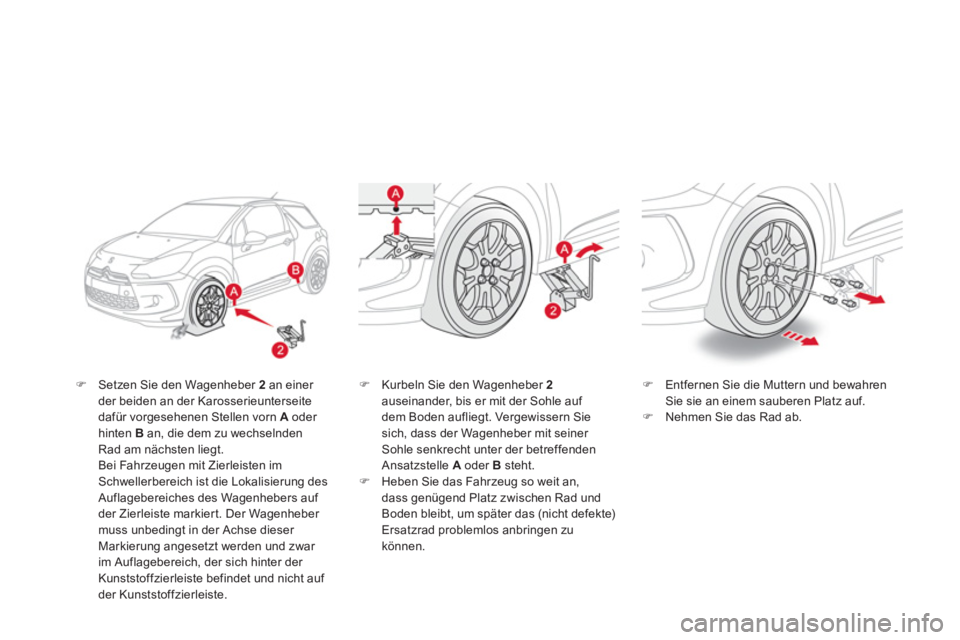

Setzen Sie den Wagenheber 2
an einer
der beiden an der Karosserieunterseite
dafür vorgesehenen Stellen vorn A
oder
hinten B
an, die dem zu wechselnden
Rad am nächsten liegt.
Bei Fahrzeugen mit Zierleisten im
Schwellerbereich ist die Lokalisierung des
Auflagebereiches des Wagenhebers auf
der Zierleiste markier t. Der Wagenheber
muss unbedingt in der Achse dieser
Markierung angesetzt werden und zwar
im Auflagebereich, der sich hinter der
Kunststoffzierleiste befindet und nicht auf
der Kunststoffzierleiste.
)
Entfernen Sie die Muttern und bewahren
Sie sie an einem sauberen Platz auf.
)
Nehmen Sie das Rad ab.
)
Kurbeln Sie den Wagenheber 2
auseinander, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Sie
sich, dass der Wagenheber mit seiner
Sohle senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.
)
Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad und
Boden bleibt, um später das (nicht defekte)
Ersatzrad problemlos anbringen zu
können.
Page 203 of 324
201Praktische Tipps

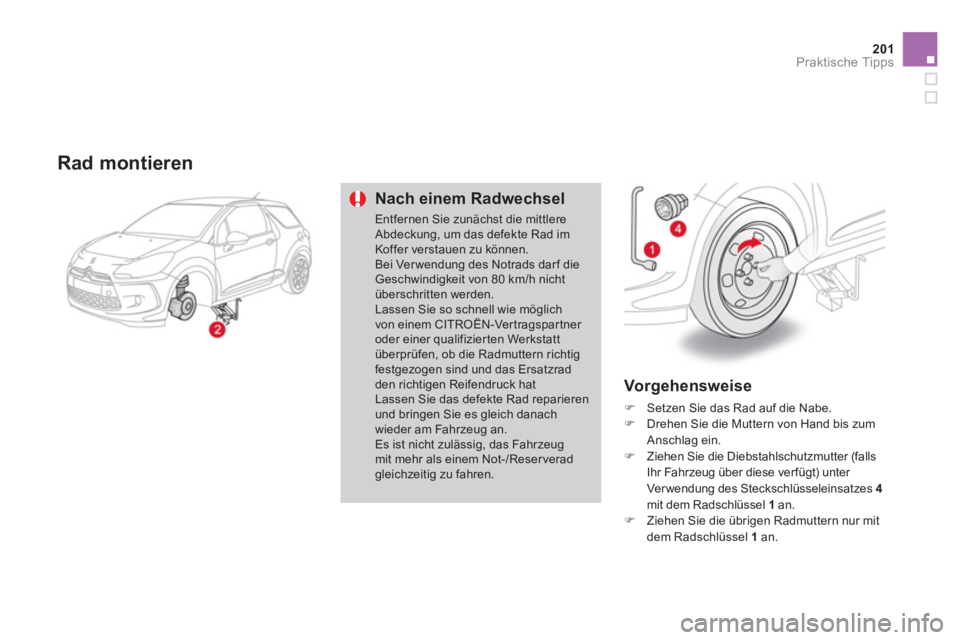

Rad montieren
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad im
Koffer verstauen zu können.
Bei Ver wendung des Notrads dar f die
Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich
von einem CITROËN-Vertragspartner
oder einer qualifizierten Werkstatt
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad
den richtigen Reifendruck hat
Lassen Sie das defekte Rad reparieren
und bringen Sie es gleich danach
wieder am Fahrzeug an.
Es ist nicht zulässig, das Fahrzeug
mit mehr als einem Not-/Reser verad
gleichzeitig zu fahren.
Vorgehensweise
)
Setzen Sie das Rad auf die Nabe.
)
Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
)
Ziehen Sie die Diebstahlschutzmutter (falls
Ihr Fahrzeug über diese ver fügt) unter
Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1
an.
)
Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
an.
Page 204 of 324
)

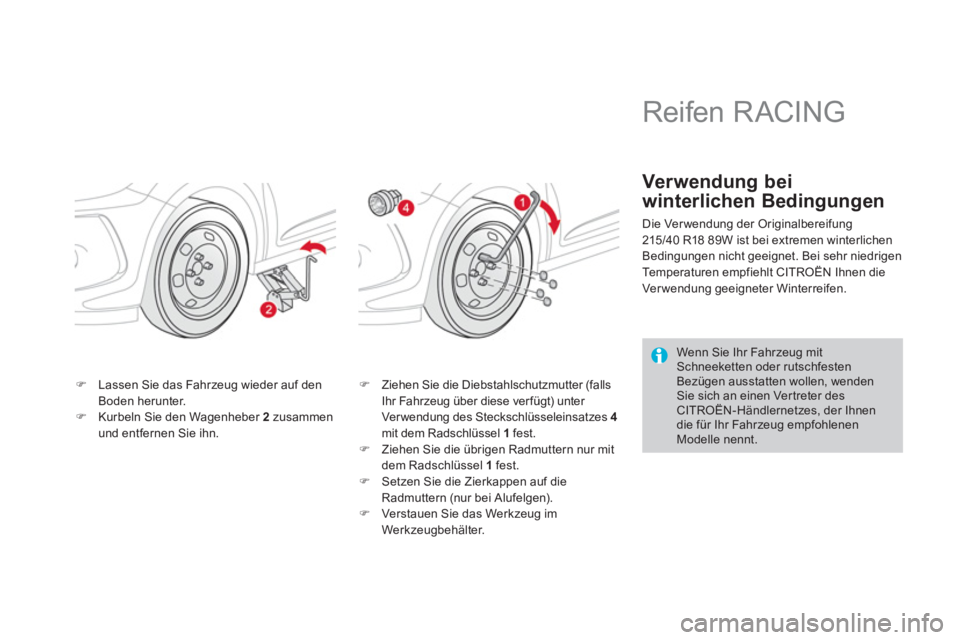

Lassen Sie das Fahrzeug wieder auf den
Boden herunter.
)
Kurbeln Sie den Wagenheber 2
zusammen
und entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter (falls
Ihr Fahrzeug über diese ver fügt) unter
Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1
fest.
)
Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
fest.
)
Setzen Sie die Zierkappen auf die
Radmuttern (nur bei Alufelgen).
)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.
Reifen RACING
Ver wendung bei
winterlichen Bedingungen
Die Ver wendung der Originalbereifung
215/40 R18 89W ist bei extremen winterlichen
Bedingungen nicht geeignet. Bei sehr niedrigen
Temperaturen empfiehlt CITROËN Ihnen die
Verwendung geeigneter Winterreifen.
Wenn Sie Ihr Fahrzeug mit
Schneeketten oder rutschfesten
Bezügen ausstatten wollen, wenden
Sie sich an einen Ver treter des
CITROËN-Händlernetzes, der Ihnen
die für Ihr Fahrzeug empfohlenen
Modelle nennt.
Page 205 of 324
203Praktische Tipps

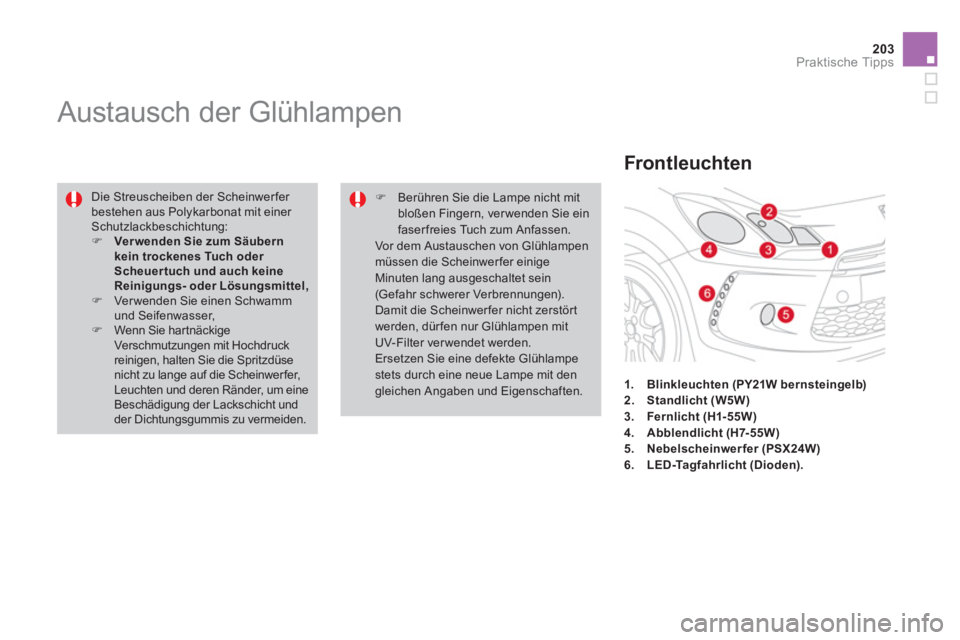

Austausch der Glühlampen
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
)
Ver wenden Sie zum Säubern
kein trockenes Tuch oder
Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,
)
Ver wenden Sie einen Schwamm
und Seifenwasser,
)
Wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse
nicht zu lange auf die Scheinwer fer,
Leuchten und deren Ränder, um eine
Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
)
Berühren Sie die Lampe nicht mit
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter ver wendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
Frontleuchten
1.
Blinkleuchten (PY21W bernsteingelb)
2.
Standlicht (W5W)
3.
Fernlicht (H1- 55W)
4.
Abblendlicht (H7-55W)
5.
Nebelscheinwerfer (PSX24W)
6.
LED-Tagfahrlicht (Dioden).
Page 206 of 324

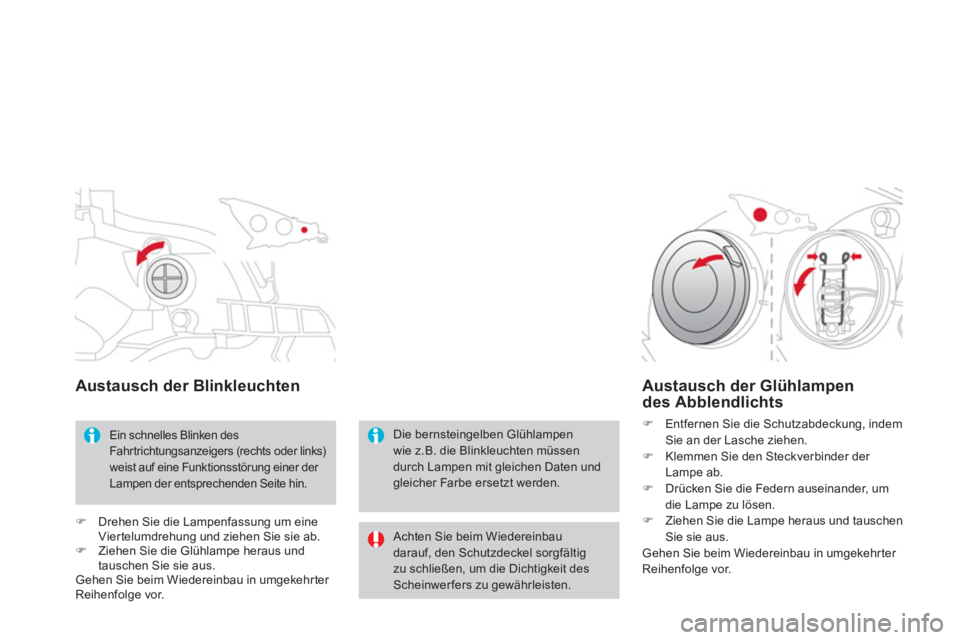

Austausch der Blinkleuchten
Achten Sie beim Wiedereinbau
darauf, den Schutzdeckel sorgfältig
zu schließen, um die Dichtigkeit des
Scheinwer fers zu gewährleisten.
Die bernsteingelben Glühlampen
wie z.B. die Blinkleuchten müssen
durch Lampen mit gleichen Daten und
gleicher Farbe ersetzt werden.
Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
)
Drehen Sie die Lampenfassung um eine
Vier telumdrehung und ziehen Sie sie ab.
)
Ziehen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Glühlampen
des Abblendlichts
)
Entfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen.
)
Klemmen Sie den Steckverbinder der
Lampe ab.
)
Drücken Sie die Federn auseinander, um
die Lampe zu lösen.
)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Page 207 of 324
205Praktische Tipps

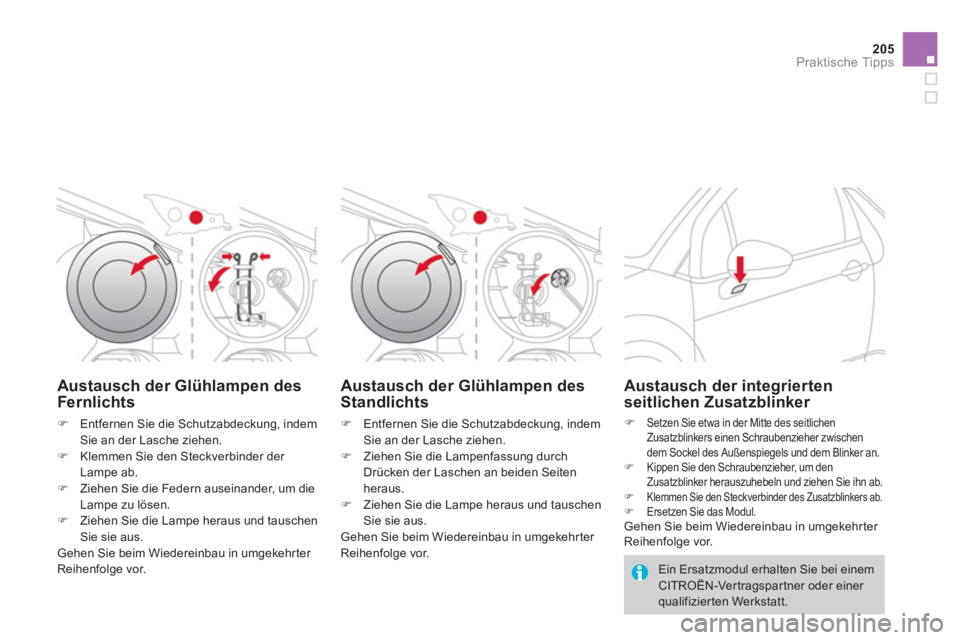

Austausch der Glühlampen des
Fernlichts
)
Entfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen.
)
Klemmen Sie den Steckverbinder der
Lampe ab.
)
Ziehen Sie die Federn auseinander, um die
Lampe zu lösen.
)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Glühlampen des
Standlichts
)
Entfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen.
)
Ziehen Sie die Lampenfassung durch
Drücken der Laschen an beiden Seiten
heraus.
)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der integrierten
seitlichen Zusatzblinker
)
Setzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Sockel des Außenspiegels und dem Blinker an.
)
Kippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.
)
Klemmen Sie den Steckverbinder des Zusatzblinkers ab.
)
Ersetzen Sie das Modul.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Ein Ersatzmodul erhalten Sie bei einem
CITROËN-Vertragspartner oder einer
qualifizierten Werkstatt.
Page 208 of 324
Ein Ersatzmodul erhalten Sie bei einem
CITROËN-Vertragspartner oder einer
qualifizierten Werkstatt.
Sollten Sie Schwierigkeiten beim
Austausch dieser Lampen haben,
können Sie sich ebenfalls an einen
CITROËN-Vertragspartner oder eine
qualifizierte Werkstatt wenden.

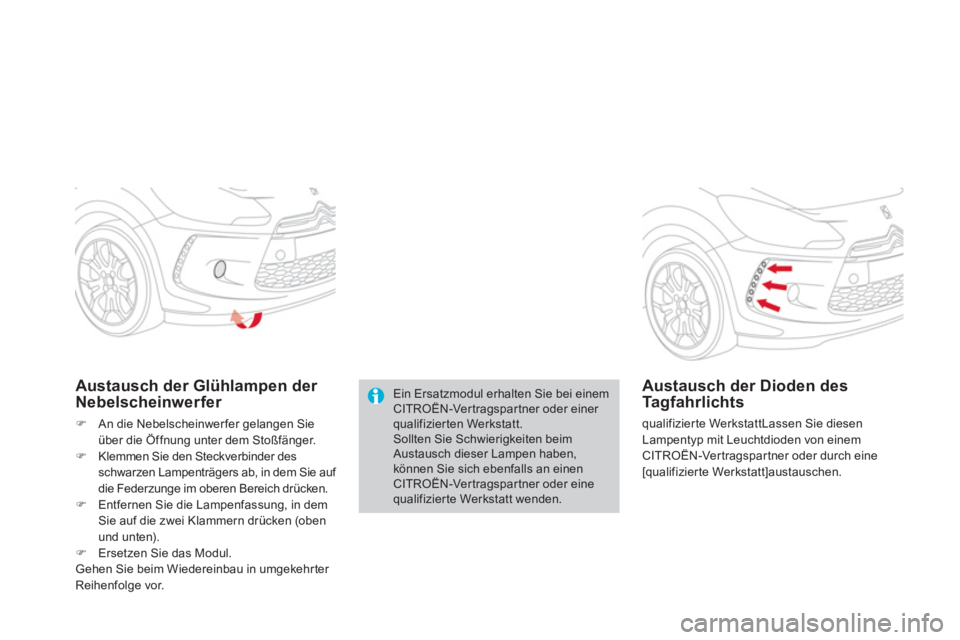

Austausch der Glühlampen der
Nebelscheinwerfer
)
An die Nebelscheinwer fer gelangen Sie
über die Öffnung unter dem Stoßfänger.
)
Klemmen Sie den Steckverbinder des
schwarzen Lampenträgers ab, in dem Sie auf
die Federzunge im oberen Bereich drücken.
)
Entfernen Sie die Lampenfassung, in dem
Sie auf die zwei Klammern drücken (oben
und unten).
)
Ersetzen Sie das Modul.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Dioden des
Ta g f a h r l i c h t s
qualifizier te WerkstattLassen Sie diesen
Lampentyp mit Leuchtdioden von einem
CITROËN-Ver tragspar tner oder durch eine
[qualifizierte Werkstatt]austauschen.
Page 209 of 324
207Praktische Tipps

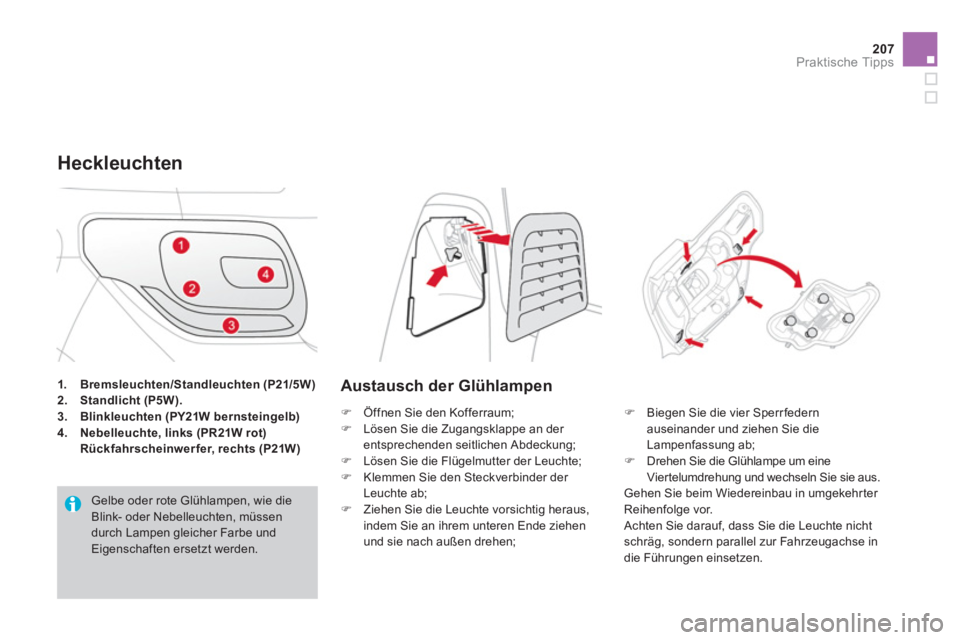

1.
Bremsleuchten/Standleuchten (P21/5W)
2.
Standlicht (P5W).
3.
Blinkleuchten (PY21W bernsteingelb)
4.
Nebelleuchte, links (PR21W rot)
Rückfahrscheinwerfer, rechts
(P21W)
Heckleuchten
Gelbe oder rote Glühlampen, wie die
Blink- oder Nebelleuchten, müssen
durch Lampen gleicher Farbe und
Eigenschaften ersetzt werden.
Austausch der Glühlampen
)
Öffnen Sie den Kofferraum;
)
Lösen Sie die Zugangsklappe an der
entsprechenden seitlichen Abdeckung;
)
Lösen Sie die Flügelmutter der Leuchte;
)
Klemmen Sie den Steckverbinder der
Leuchte ab;
)
Ziehen Sie die Leuchte vorsichtig heraus,
indem Sie an ihrem unteren Ende ziehen
und sie nach außen drehen;
)
Biegen Sie die vier Sperr federn
auseinander und ziehen Sie die
Lampenfassung ab;
)
Drehen Sie die Glühlampe um eine
Viertelumdrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht
schräg, sondern parallel zur Fahrzeugachse in
die Führungen einsetzen.
Page 210 of 324

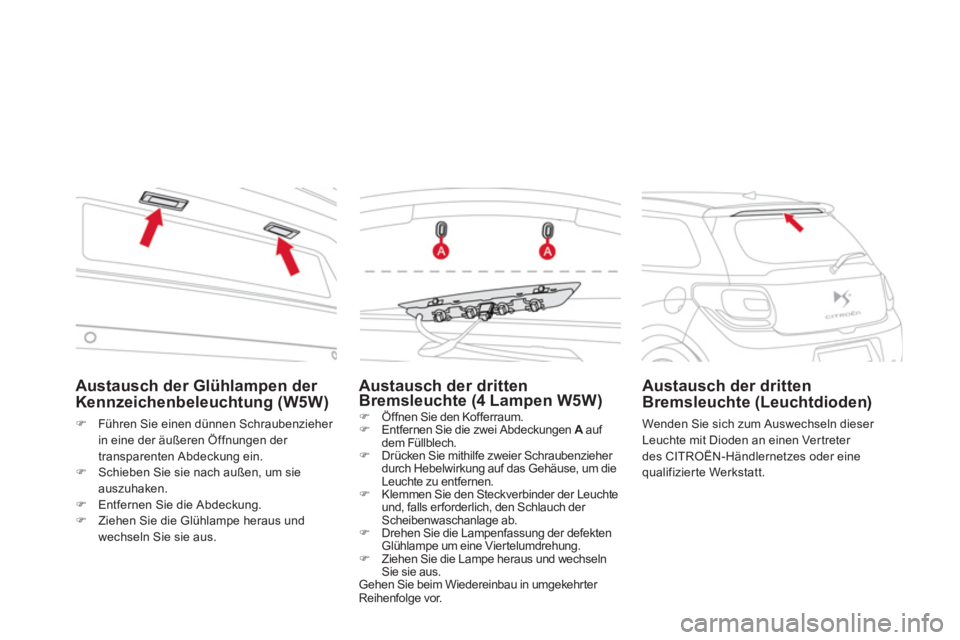

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)
)
Führen Sie einen dünnen Schraubenzieher
in eine der äußeren Öffnungen der
transparenten Abdeckung ein.
)
Schieben Sie sie nach außen, um sie
auszuhaken.
)
Entfernen Sie die Abdeckung.
)
Ziehen Sie die Glühlampe heraus und
wechseln Sie sie aus.
Austausch der dritten
Bremsleuchte (4 Lampen W5W)
)
Öffnen Sie den Kofferraum.
)
Entfernen Sie die zwei Abdeckungen A
auf
dem Füllblech.
)
Drücken Sie mithilfe zweier Schraubenzieher
durch Hebelwirkung auf das Gehäuse, um die
Leuchte zu entfernen.
)
Klemmen Sie den Steckverbinder der Leuchte
und, falls erforderlich, den Schlauch der
Scheibenwaschanlage ab.
)
Drehen Sie die Lampenfassung der defekten
Glühlampe um eine Vier telumdrehung.
)
Ziehen Sie die Lampe heraus und wechseln
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der dritten
Bremsleuchte (Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser
Leuchte mit Dioden an einen Vertreter
des CITROËN-Händlernetzes oder eine
qualifizier te Werkstatt.
