9In breve

88

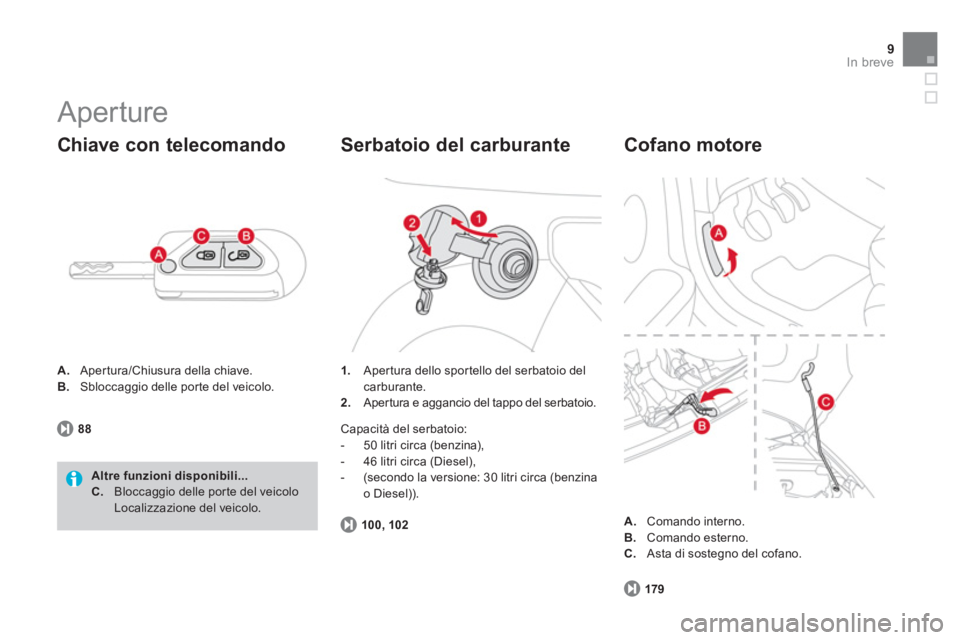

Aperture


A.
Aper tura/Chiusura della chiave.

B.
Sbloccaggio delle por te del veicolo.


Chiave con telecomando


Altre funzioni disponibili...


C.
Bloccaggio delle por te del veicolo
Localizzazione del veicolo.

1.
Aper tura dello spor tello del serbatoio del
carburante.

2.
Aper tura e aggancio del tappo del serbatoio.


Serbatoio del carburante


100, 102





179

Capacità del serbatoio:


- 50 litri circa (benzina),

- 46 litri circa (Diesel),

- (secondo la versione: 30 litri circa (benzina
o Diesel)).


A.
Comando interno.

B.
Comando esterno.

C.
Asta di sostegno del cofano.


Cofano motore

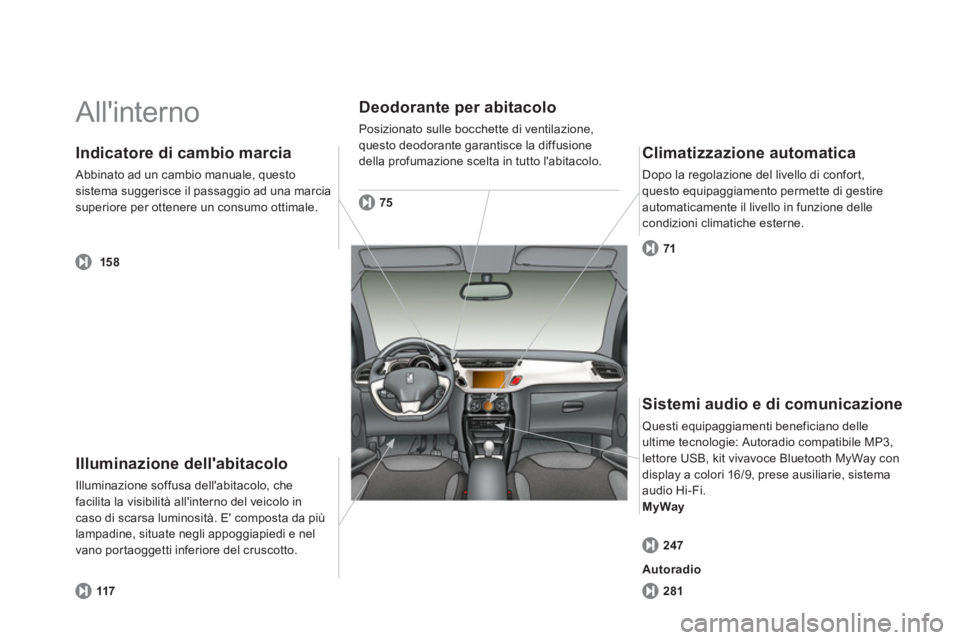

All'interno


Illuminazione dell'abitacolo

Illuminazione soffusa dell'abitacolo, che
facilita la visibilità all'interno del veicolo in
caso di scarsa luminosità. E' composta da più
lampadine, situate negli appoggiapiedi e nel
vano portaoggetti inferiore del cruscotto.

Indicatore di cambio marcia

Abbinato ad un cambio manuale, questo
sistema suggerisce il passaggio ad una marcia
superiore per ottenere un consumo ottimale.

Deodorante per abitacolo

Posizionato sulle bocchette di ventilazione,
questo deodorante garantisce la diffusione
della profumazione scelta in tutto l'abitacolo.

Climatizzazione automatica

Dopo la regolazione del livello di confor t,
questo equipaggiamento permette di gestire
automaticamente il livello in funzione delle
condizioni climatiche esterne.



117


15 8




75



71





281





Sistemi audio e di comunicazione

Questi equipaggiamenti beneficiano delle
ultime tecnologie: Autoradio compatibile MP3,
lettore USB, kit vivavoce Bluetooth MyWay con
display a colori 16/9, prese ausiliarie, sistema
audio Hi-Fi.

MyWay


247

Autoradio

11In breve

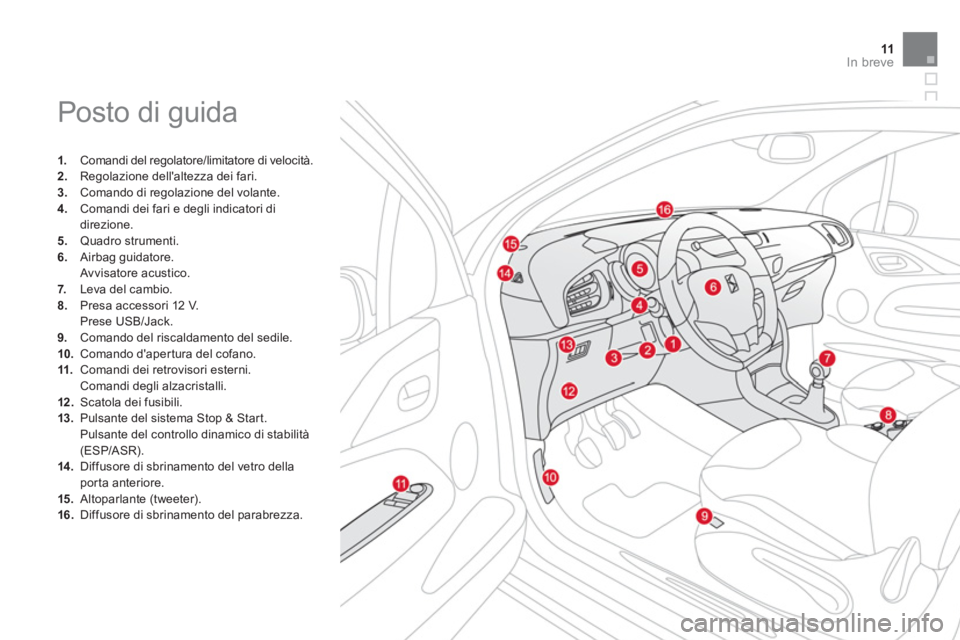

Posto di guida



1.
Comandi del regolatore/limitatore di velocità.

2.
Regolazione dell'altezza dei fari.

3.
Comando di regolazione del volante.

4.
Comandi dei fari e degli indicatori di
direzione.

5.
Quadro strumenti.

6.
Airbag guidatore.
Av visatore acustico.

7.
Leva del cambio.

8.
Presa accessori 12 V.
Prese USB/Jack.

9.
Comando del riscaldamento del sedile.

10.
Comando d'aper tura del cofano.

11.
Comandi dei retrovisori esterni.
Comandi degli alzacristalli.

12 .
Scatola dei fusibili.

13.
Pulsante del sistema Stop & Star t.
Pulsante del controllo dinamico di stabilità
(ESP/ASR).

14 .
Diffusore di sbrinamento del vetro della
por ta anteriore.

15.
Altoparlante (tweeter).

16.
Diffusore di sbrinamento del parabrezza.

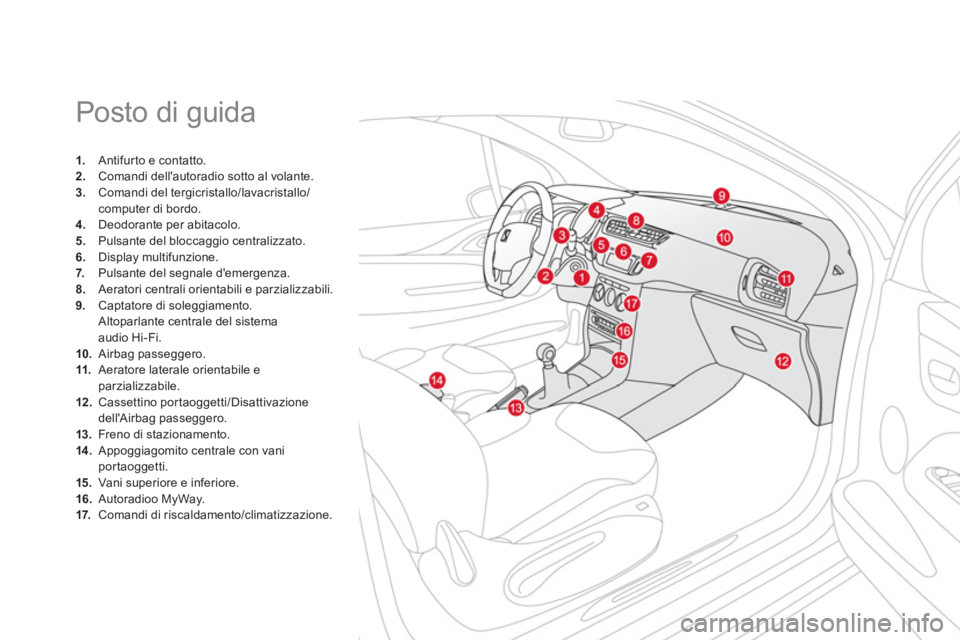

Posto di guida



1.
Antifurto e contatto.

2.
Comandi dell'autoradio sotto al volante.

3.
Comandi del tergicristallo/lavacristallo/
computer di bordo.

4.
Deodorante per abitacolo.

5.
Pulsante del bloccaggio centralizzato.

6.
Display multifunzione.

7.
Pulsante del segnale d'emergenza.

8.
Aeratori centrali orientabili e parzializzabili.

9.
Captatore di soleggiamento.
Altoparlante centrale del sistema
audio Hi-Fi.

10.
Airbag passeggero.

11.
Aeratore laterale orientabile e
parzializzabile.

12 .
Cassettino portaoggetti/Disattivazione
dell'Airbag passeggero.

13.
Freno di stazionamento.

14 .
Appoggiagomito centrale con vani
portaoggetti.

15.
Vani superiore e inferiore.

16.
Autoradioo MyWay.

17.
Comandi di riscaldamento/climatizzazione.

13In breve

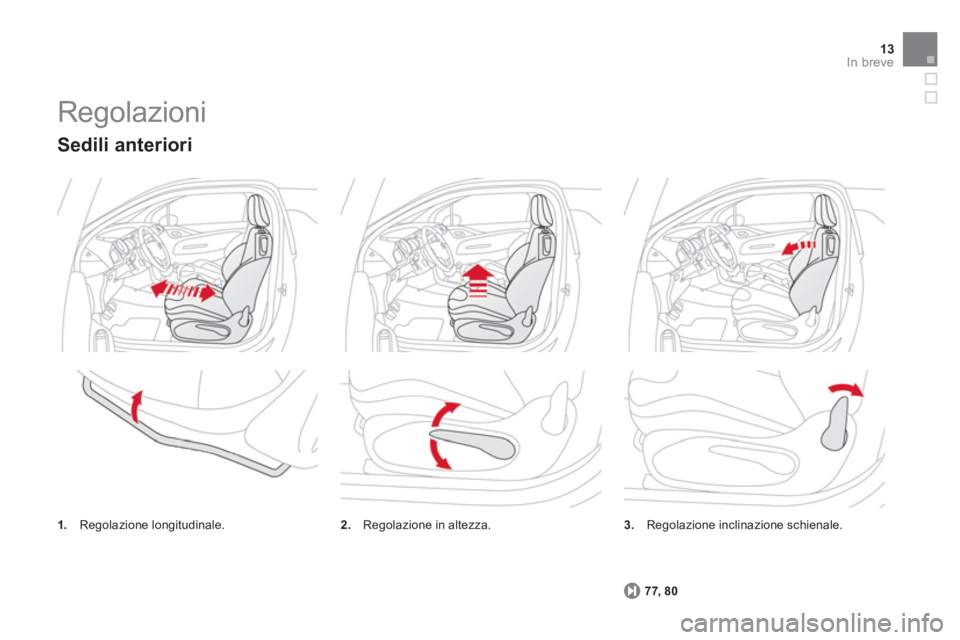

Regolazioni


3.
Regolazione inclinazione schienale.

77, 80




Sedili anteriori


1.
Regolazione longitudinale.
2.
Regolazione in altezza.

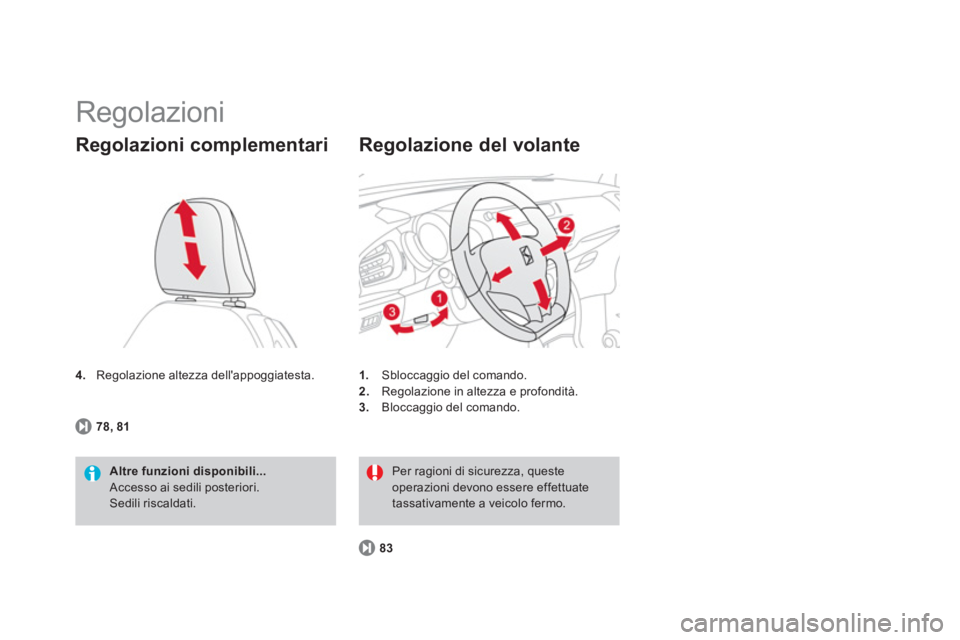

Regolazioni


4.
Regolazione altezza dell'appoggiatesta.


Regolazioni complementari


Altre funzioni disponibili...

Accesso ai sedili posteriori.
Sedili riscaldati.
78, 81


1.
Sbloccaggio del comando.

2.
Regolazione in altezza e profondità.

3.
Bloccaggio del comando.


Regolazione del volante


83

Per ragioni di sicurezza, queste
operazioni devono essere effettuate
tassativamente a veicolo fermo.

15In breve

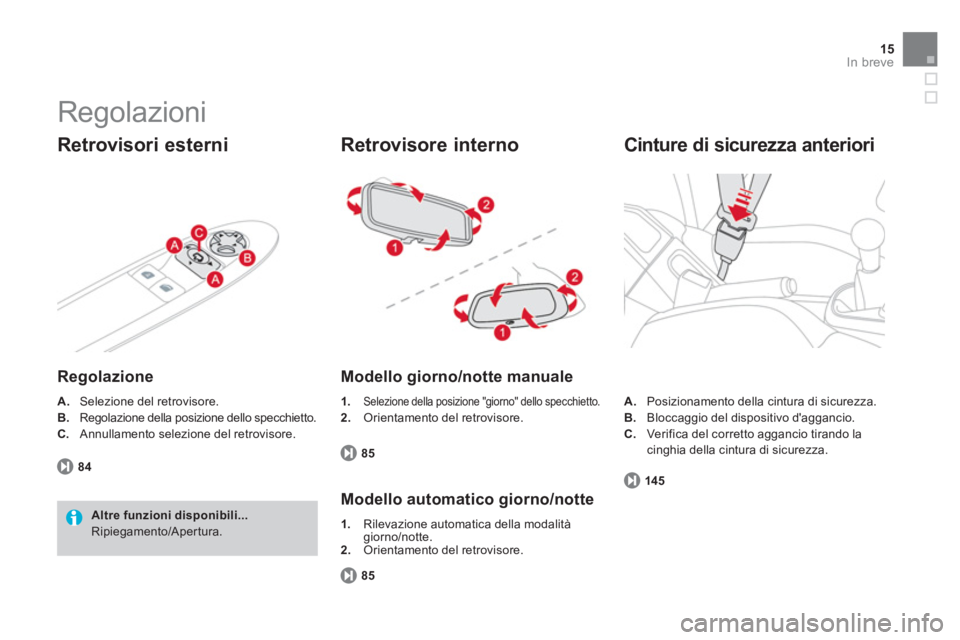

Regolazioni


Retrovisori esterni


Regolazione


A.
Selezione del retrovisore.

B.
Regolazione della posizione dello specchietto.

C.
Annullamento selezione del retrovisore.

84


Altre funzioni disponibili...

Ripiegamento/Apertura.


Retrovisore interno


Modello giorno/notte manuale



1.
Selezione della posizione "giorno" dello specchietto.

2.
Orientamento del retrovisore.

85



Modello automatico giorno/notte


85




1.
Rilevazione automatica della modalità
giorno/notte.

2.
Orientamento del retrovisore.

A.
Posizionamento della cintura di sicurezza.

B.
Bloccaggio del dispositivo d'aggancio.

C.
Verifica del corretto aggancio tirando la
cinghia della cintura di sicurezza.


Cinture di sicurezza anteriori


14 5

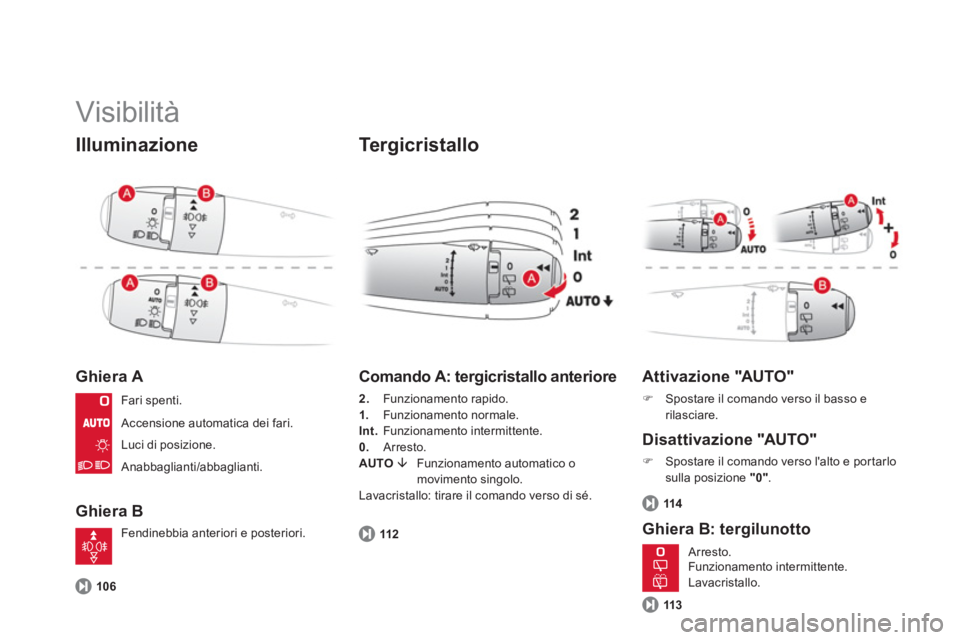

Visibilità


Illuminazione


Ghiera A

Ghiera B


Tergicristallo


106





Comando A: tergicristallo anteriore


2.
Funzionamento rapido.

1.
Funzionamento normale.

Int.
Funzionamento intermittente.

0.
Arresto.

AUTO È

Funzionamento automatico o
movimento singolo.
Lavacristallo: tirare il comando verso di sé.

112




Attivazione "AUTO"



)
Spostare il comando verso il basso e
rilasciare.



Disattivazione "AUTO"



)
Spostare il comando verso l'alto e por tarlo
sulla posizione "0"
.


Ghiera B: tergilunotto


114



113


Fari spenti.
Accensione automatica dei fari.
Luci di posizione.
Anabbaglianti/abbaglianti.
Fendinebbia anteriori e posteriori.
Arresto.
Funzionamento intermittente.
Lavacristallo.

17In breve

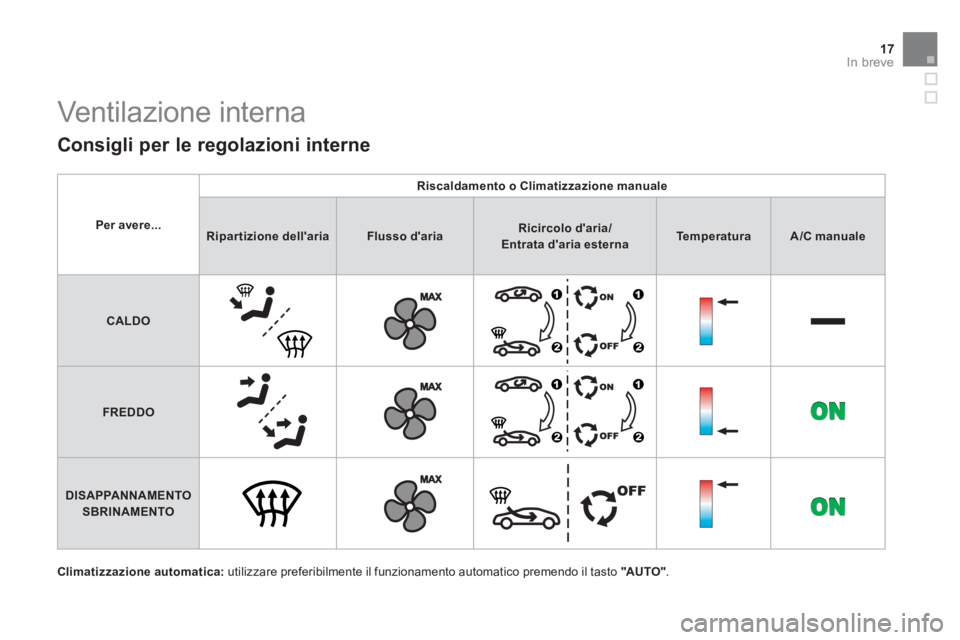

Ventilazione interna


Consigli per le regolazioni interne


Climatizzazione automatica:
utilizzare preferibilmente il funzionamento automatico premendo il tasto "AU TO "
.



Per avere...



Riscaldamento o Climatizzazione manuale




Ripartizione dell'aria



Flusso d'aria





Ricircolo d'aria/
Entrata d'aria esterna



Te m p e r a t u r a



A/C manuale




CALDO




FREDDO




DISAPPANNAMENTO


SBRINAMENTO

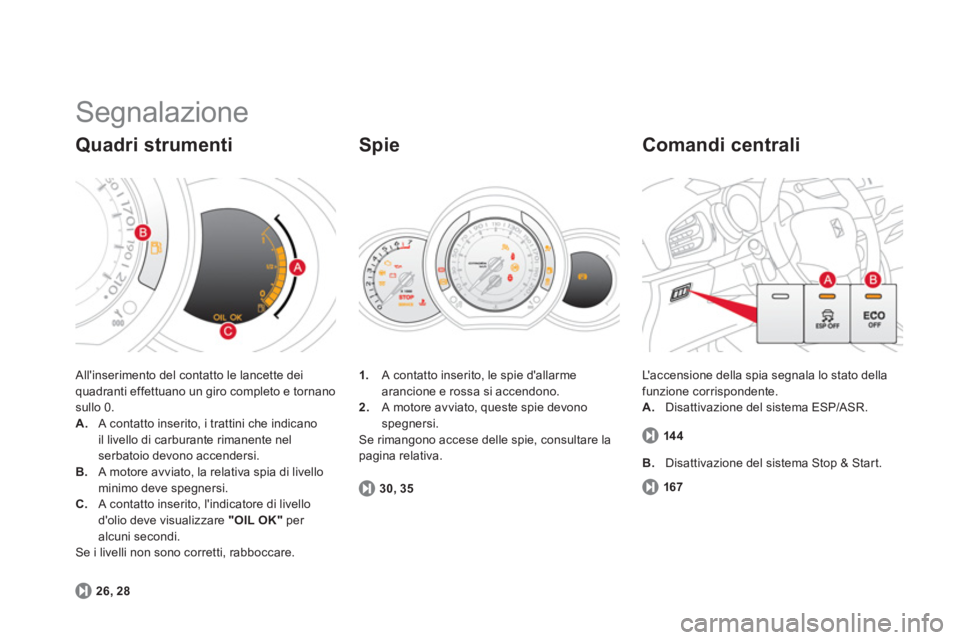

Segnalazione

All'inserimento del contatto le lancette dei
quadranti effettuano un giro completo e tornano
sullo 0.


A.
A contatto inserito, i trattini che indicano
il livello di carburante rimanente nel
serbatoio devono accendersi.

B.
A motore avviato, la relativa spia di livello
minimo deve spegnersi.

C.
A contatto inserito, l'indicatore di livello
d'olio deve visualizzare "OIL OK" per
alcuni secondi.
Se i livelli non sono corretti, rabboccare.


Quadri strumenti


26, 28



1.
A contatto inserito, le spie d'allarme
arancione e rossa si accendono.

2.
A motore avviato, queste spie devono
spegnersi.
Se rimangono accese delle spie, consultare la
pagina relativa.

Spie


30, 35

L'accensione della spia segnala lo stato della
funzione corrispondente.


A.
Disattivazione del sistema ESP/ASR.


Comandi centrali

14 4


B.
Disattivazione del sistema Stop & Star t.
167
