39Spie di funzionamento






Airbag


temporaneamente. Si accende per alcuni secondi e poi si
spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, consultare la rete CITROËN o un
riparatore qualificato.

fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Far verificare dalla rete CITROËN o da un riparatore
qualificato.

Spia



è accesa



Causa



Azioni/Osservazioni








Cintura di
sicurezza non
allacciata/
volutamente
sganciata


fissa e poi lampeggiante,
accompagnata da
un segnale acustico
d'intensità crescente. Il guidatore e/o il passeggero anteriore
non ha allacciato o ha volutamente
sganciato la cintura di sicurezza. Tirare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.


Servosterzo
fissa. Anomalia del ser vosterzo. Guidare con prudenza e a velocità moderata.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.

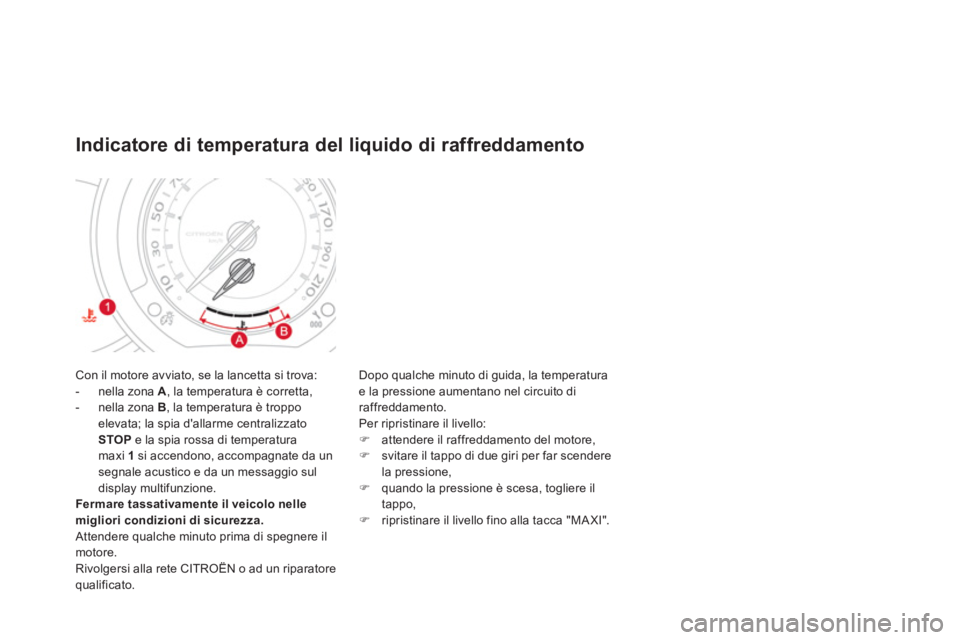

Con il motore avviato, se la lancetta si trova:


- nella zona A
, la temperatura è corretta,

- nella zona B
, la temperatura è troppo
elevata; la spia d'allarme centralizzato
STOP
e la spia rossa di temperatura
maxi 1
si accendono, accompagnate da un
segnale acustico e da un messaggio sul
display multifunzione.

Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.

Attendere qualche minuto prima di spegnere il
motore.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.












Indicatore di temperatura del liquido di raffreddamento

Dopo qualche minuto di guida, la temperatura
e la pressione aumentano nel circuito di
raffreddamento.
Per ripristinare il livello:


)
attendere il raffreddamento del motore,

)
svitare il tappo di due giri per far scendere
la pressione,

)
quando la pressione è scesa, togliere il
tappo,

)
ripristinare il livello fino alla tacca "MA XI".

41Spie di funzionamento

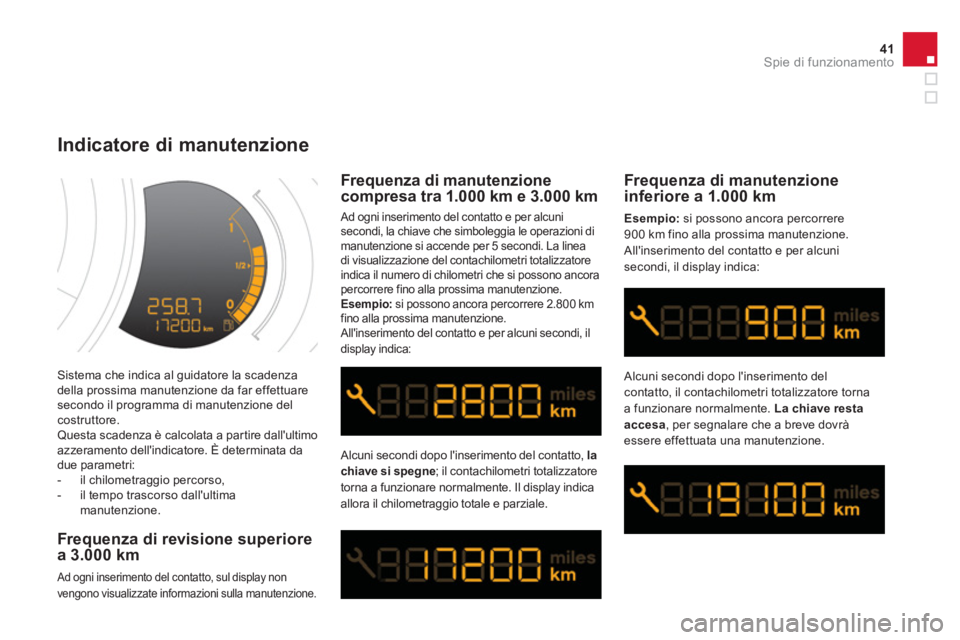

Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Questa scadenza è calcolata a par tire dall'ultimo
azzeramento dell'indicatore. È determinata da
due parametri:


- il chilometraggio percorso,

- il tempo trascorso dall'ultima
manutenzione.







Indicatore di manutenzione


Frequenza di manutenzione
compresa tra 1.000 km e 3.000 km
Ad ogni inserimento del contatto e per alcuni
secondi, la chiave che simboleggia le operazioni di
manutenzione si accende per 5 secondi. La linea
di visualizzazione del contachilometri totalizzatore
indica il numero di chilometri che si possono ancora
percorrere fino alla prossima manutenzione.

Esempio:
si possono ancora percorrere 2.800 km
fino alla prossima manutenzione.
All'inserimento del contatto e per alcuni secondi, il
display indica:

Frequenza di manutenzione
inferiore a 1.000 km

Esempio:
si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per alcuni
secondi, il display indica:
Alcuni secondi dopo l'inserimento del
contatto, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave resta
accesa
, per segnalare che a breve dovrà
essere effettuata una manutenzione.
Alcuni secondi dopo l'inserimento del contatto, la
chiave si spegne
; il contachilometri totalizzatore
torna a funzionare normalmente. Il display indica
allora il chilometraggio totale e parziale.


Frequenza di revisione superiore
a 3.000 km
Ad ogni inserimento del contatto, sul display non
vengono visualizzate informazioni sulla manutenzione.

Alcuni secondi dopo l'inserimento del
contatto, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave resta
accesa
.
Il chilometraggio che rimane da
percorrere può dipendere dal fattore
tempo, in funzione delle abitudini del
guidatore.
La chiave può quindi accendersi anche
se è stata superata la scadenza dei
due anni.









Azzeramento dell'indicatore
di manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la seguente:


)
interrompere il contatto,

)
premere il pulsante di azzeramento del
contachilometri parziale e tenerlo premuto,

)
inserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,

)
quando il dispaly indica "=0"
, rilasciare
il pulsante; la chiave di manutenzione
sparisce. Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le por te
del veicolo ed attendere almeno
cinque minuti, altrimenti l'azzeramento
non verrà preso in considerazione.


Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile accedere
all'informazione di manutenzione.


)
Premere il pulsante di azzeramento del
contachilometri parziale.
L'informazione di manutenzione viene
visualizzata per qualche secondo, poi
scompare.

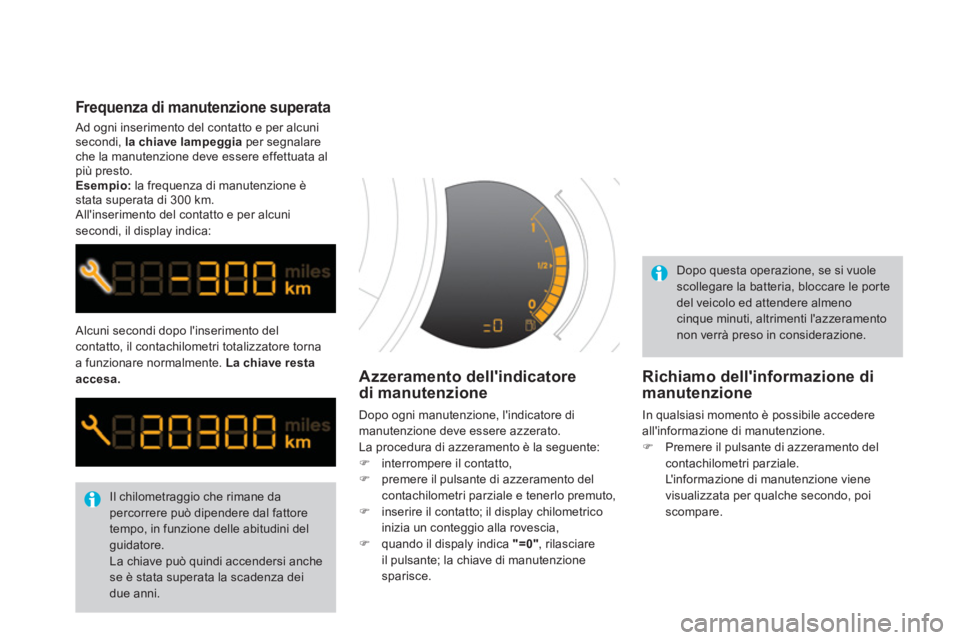

Frequenza di manutenzione superata

Ad ogni inserimento del contatto e per alcuni
secondi, la chiave lampeggia
per segnalare
che la manutenzione deve essere effettuata al
più presto.

Esempio:
la frequenza di manutenzione è
stata superata di 300 km.
All'inserimento del contatto e per alcuni
secondi, il display indica:

43Spie di funzionamento

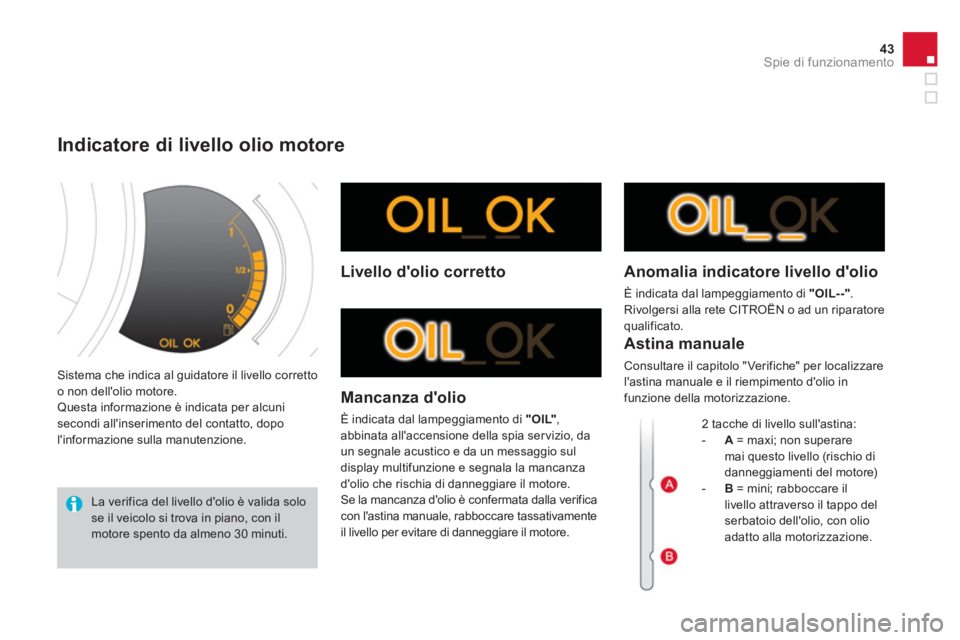

Sistema che indica al guidatore il livello corretto
o non dell'olio motore.
Questa informazione è indicata per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.














Indicatore di livello olio motore

La verifica del livello d'olio è valida solo
se il veicolo si trova in piano, con il
motore spento da almeno 30 minuti.

Livello d'olio corretto

Mancanza d'olio

È indicata dal lampeggiamento di "OIL"
,
abbinata all'accensione della spia ser vizio, da
un segnale acustico e da un messaggio sul
display multifunzione e segnala la mancanza
d'olio che rischia di danneggiare il motore.
Se la mancanza d'olio è confermata dalla verifica
con l'astina manuale, rabboccare tassativamente
il livello per evitare di danneggiare il motore.


Anomalia indicatore livello d'olio

È indicata dal lampeggiamento di "OIL--"
.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
2 tacche di livello sull'astina:


- A
= maxi; non superare
mai questo livello (rischio di
danneggiamenti del motore)

- B
= mini; rabboccare il
livello attraverso il tappo del
serbatoio dell'olio, con olio
adatto alla motorizzazione.




Astina manuale

Consultare il capitolo "Verifiche" per localizzare
l'astina manuale e il riempimento d'olio in
funzione della motorizzazione.

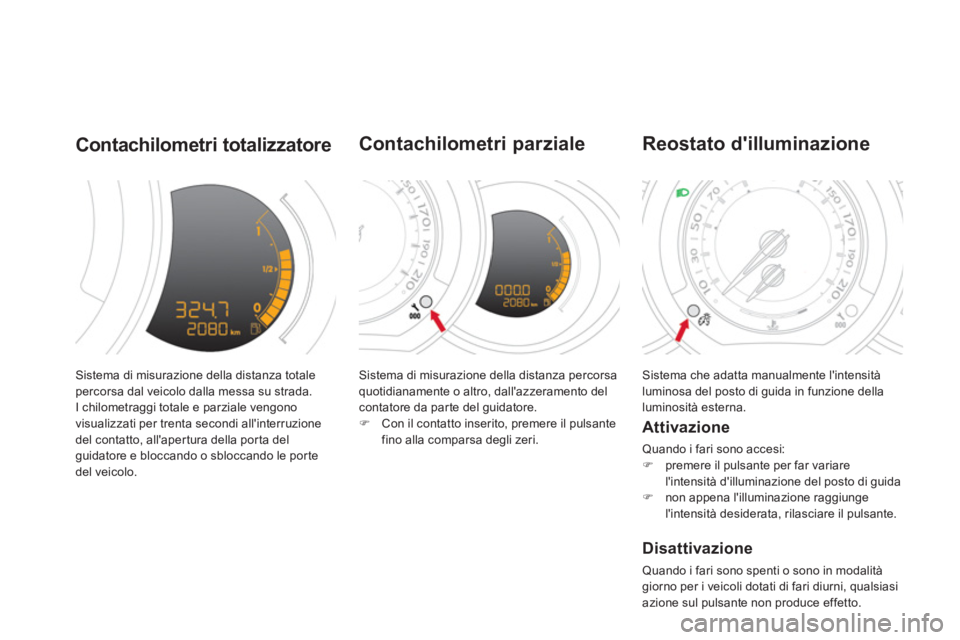

Sistema di misurazione della distanza totale
percorsa dal veicolo dalla messa su strada.
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e bloccando o sbloccando le por te
del veicolo.













Contachilometri totalizzatore

Sistema di misurazione della distanza percorsa
quotidianamente o altro, dall'azzeramento del
contatore da parte del guidatore.


)
Con il contatto inserito, premere il pulsante
fino alla comparsa degli zeri.



Contachilometri parziale

Sistema che adatta manualmente l'intensità
luminosa del posto di guida in funzione della
luminosità esterna.









Reostato d'illuminazione


Attivazione

Quando i fari sono accesi:


)
premere il pulsante per far variare
l'intensità d'illuminazione del posto di guida

)
non appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pulsante.



Disattivazione

Quando i fari sono spenti o sono in modalità
giorno per i veicoli dotati di fari diurni, qualsiasi
azione sul pulsante non produce effetto.

45Spie di funzionamento

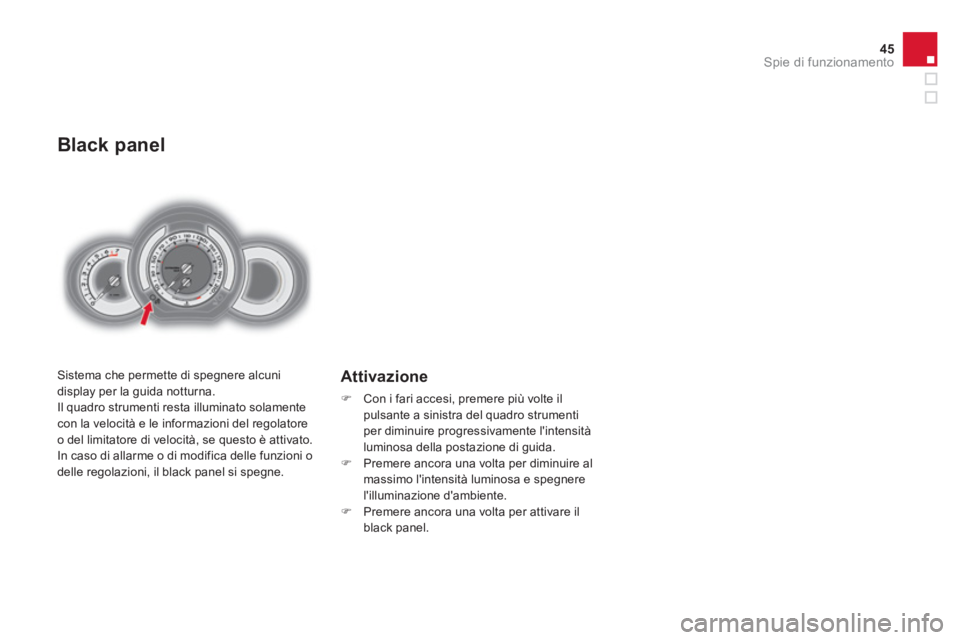

Black panel

Sistema che permette di spegnere alcuni
display per la guida notturna.
Il quadro strumenti resta illuminato solamente
con la velocità e le informazioni del regolatore
o del limitatore di velocità, se questo è attivato.
In caso di allarme o di modifica delle funzioni o
delle regolazioni, il black panel si spegne.
Attivazione



)
Con i fari accesi, premere più volte il
pulsante a sinistra del quadro strumenti
per diminuire progressivamente l'intensità
luminosa della postazione di guida.

)
Premere ancora una volta per diminuire al
massimo l'intensità luminosa e spegnere
l'illuminazione d'ambiente.

)
Premere ancora una volta per attivare il
black panel.

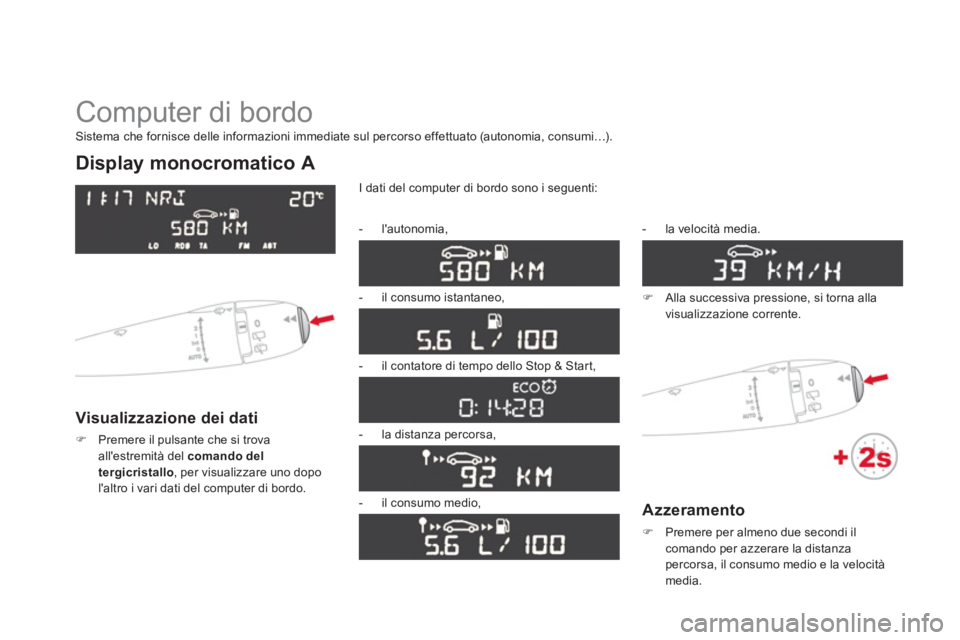

Computer di bordo







Display monocromatico A


Visualizzazione dei dati



)
Premere il pulsante che si trova
all'estremità del comando del
tergicristallo
, per visualizzare uno dopo
l'altro i vari dati del computer di bordo. I dati del computer di bordo sono i seguenti:


- l'autonomia,

- il consumo istantaneo,

- il contatore di tempo dello Stop & Start,

- la distanza percorsa,

- il consumo medio,
- la velocità media.

)
Alla successiva pressione, si torna alla
visualizzazione corrente.

Sistema che fornisce delle informazioni immediate sul percorso effettuato (autonomia, consumi…).


Azzeramento



)
Premere per almeno due secondi il
comando per azzerare la distanza
percorsa, il consumo medio e la velocità
media.

47Spie di funzionamento

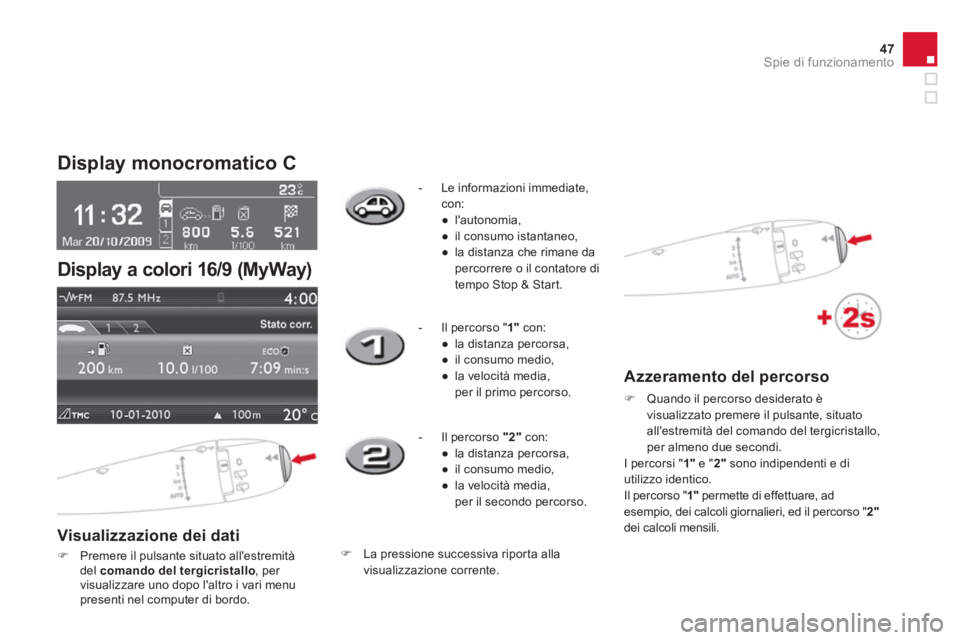

Display monocromatico C


Visualizzazione dei dati



)
Premere il pulsante situato all'estremità
del comando del tergicristallo
, per
visualizzare uno dopo l'altro i vari menu
presenti nel computer di bordo.

- Le informazioni immediate,
con:


●
l'autonomia,

●
il consumo istantaneo,

●
la distanza che rimane da
percorrere o il contatore di
tempo Stop & Star t.



- Il percorso " 1"
con:


●
la distanza percorsa,

●
il consumo medio,

●
la velocità media,
per il primo percorso.



- Il percorso "2"
con:


●
la distanza percorsa,

●
il consumo medio,

●
la velocità media,
per il secondo percorso.


)
La pressione successiva ripor ta alla
visualizzazione corrente.


Display a colori 16/9 (MyWay)


Azzeramento del percorso



)
Quando il percorso desiderato è
visualizzato premere il pulsante, situato
all'estremità del comando del tergicristallo,
per almeno due secondi.
I percorsi " 1"
e " 2"
sono indipendenti e di
utilizzo identico.
Il percorso " 1"
permette di effettuare, ad
esempio, dei calcoli giornalieri, ed il percorso " 2"
dei calcoli mensili.

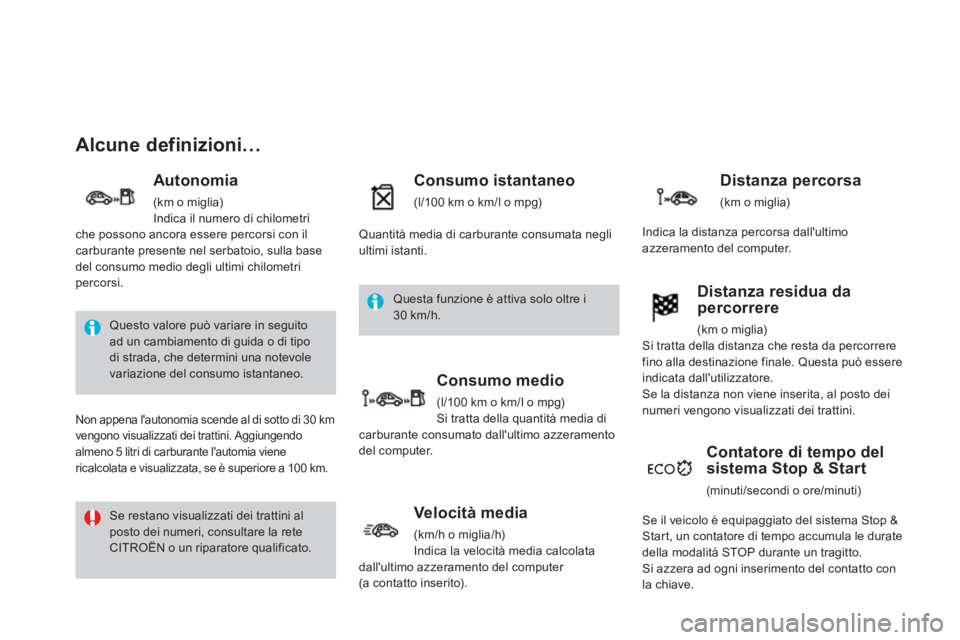

Alcune definizioni…


Autonomia

(km o miglia)
Indica il numero di chilometri
che possono ancora essere percorsi con il
carburante presente nel serbatoio, sulla base
del consumo medio degli ultimi chilometri
percorsi.

Consumo istantaneo

(l/100 km o km/l o mpg)
Quantità media di carburante consumata negli
ultimi istanti.

Consumo medio

(l/100 km o km/l o mpg)
Si tratta della quantità media di
carburante consumato dall'ultimo azzeramento
del computer.


Velocità media

(km/h o miglia/h)
Indica la velocità media calcolata
dall'ultimo azzeramento del computer
(a contatto inserito).


Distanza percorsa

(km o miglia)
Indica la distanza percorsa dall'ultimo
azzeramento del computer.









Contatore di tempo del
sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato del sistema Stop &
Start, un contatore di tempo accumula le durate
della modalità STOP durante un tragitto.
Si azzera ad ogni inserimento del contatto con
la chiave.
Questo valore può variare in seguito
ad un cambiamento di guida o di tipo
di strada, che determini una notevole
variazione del consumo istantaneo.
Se restano visualizzati dei trattini al
posto dei numeri, consultare la rete
CITROËN o un riparatore qualificato. Questa funzione è attiva solo oltre i
30 km/h.



Non appena l'autonomia scende al di sotto di 30 km
vengono visualizzati dei trattini. Aggiungendo
almeno 5 litri di carburante l'automia viene
ricalcolata e visualizzata, se è superiore a 100 km.


Distanza residua da
percorrere
(km o miglia)
Si tratta della distanza che resta da percorrere
fino alla destinazione finale. Questa può essere
indicata dall'utilizzatore.
Se la distanza non viene inserita, al posto dei
numeri vengono visualizzati dei trattini.
