Kit de desempanagem provisória de pneus
Sistema completo composto por um
compressor e por um car tucho de produto
de colmatagem, que permite uma reparação
temporári
a
do pneu, de modo a poder dirigir-
se à oficina mais próxima.
Ser ve para reparar a maioria dos furos
susceptíveis de afectar o pneu, situados no
piso ou no flanco do pneu.
Acesso ao kit
O autocolante de limitação de
velocidade I
deve ser colado no volante
do veículo para se lembrar que uma roda
se encontra em utilização temporária.
Não ultrapasse a velocidade de
80 km/h em andamento com um pneu
reparado com a ajuda deste tipo de kit.
Descrição do kit
A.
Selector de posição "Reparação" ou
"Enchimento".
B.
Interruptor marcha "I"
/paragem "O"
.
C.
Botão de esvaziamento.
D.
Manómetro (em bar ou p.s.i.).
E.
Compartimento com:
- um cabo com adaptador para tomada
12 V,
- v
árias pontas de enchimento para acessórios,
como bolas, pneus de bicicletas...
F.
Car tucho de produto de colmatagem.
G.
Tubo branco com tampão para a
reparação.
H.
Tubo preto para o enchimento.
I.
Autocolante de limitação de velocidade.
Este kit é instalado na respectiva caixa, por
baixo do piso da mala.
Page 193 of 324

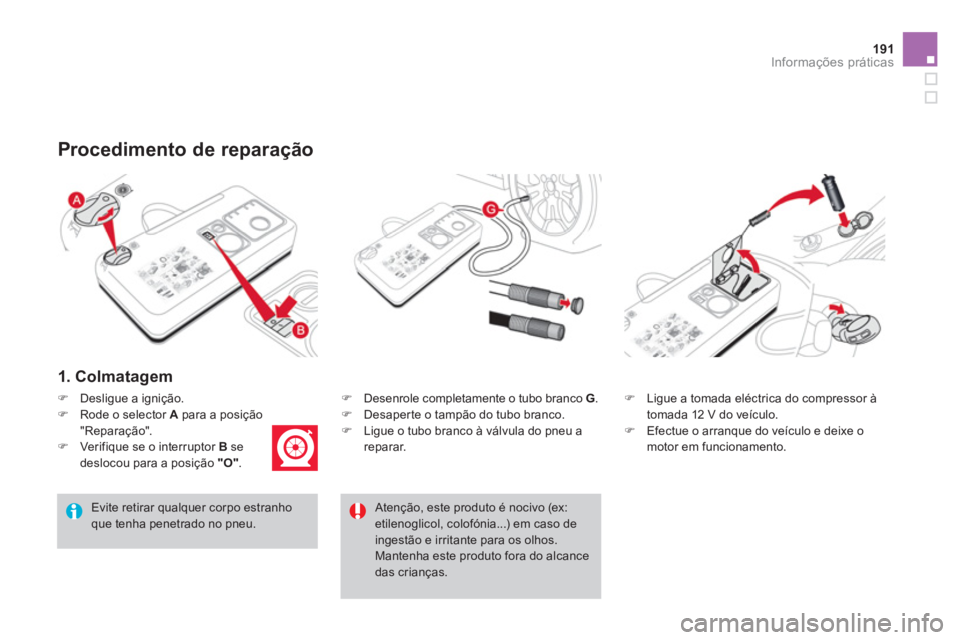

191Informações práticas
1. Colmatagem
)
Desenrole completamente o tubo branco G
.
)
Desaper te o tampão do tubo branco.
)
Ligue o tubo branco à válvula do pneu a
reparar.
Procedimento de reparação
Evite retirar qualquer corpo estranho
que tenha penetrado no pneu.
)
Ligue a tomada eléctrica do compressor à
tomada 12 V do veículo.
)
Efectue o arranque do veículo e deixe o
motor em funcionamento.
)
Desligue a ignição.
)
Rode o selector A
para a posição
"Reparação".
)
Verifique se o interruptor B
se
deslocou para a posição "O"
.
Atenção, este produto é nocivo (ex:
etilenoglicol, colofónia...) em caso de
ingestão e irritante para os olhos.
Mantenha este produto fora do alcance
das crianças.
Page 194 of 324
)

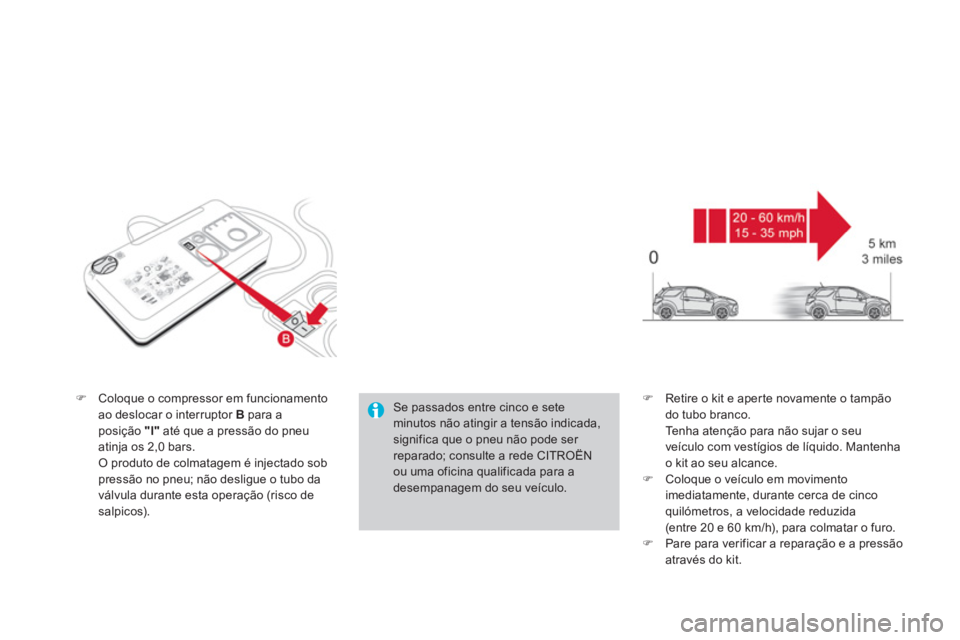

Coloque o compressor em funcionamento
ao deslocar o interruptor B
para a
posição "l"
até que a pressão do pneu
atinja os 2,0 bars.
O produto de colmatagem é injectado sob
pressão no pneu; não desligue o tubo da
válvula durante esta operação (risco de
salpicos).
)
Retire o kit e aperte novamente o tampão
do tubo branco.
Tenha atenção para não sujar o seu
veículo com vestígios de líquido. Mantenha
o kit ao seu alcance.
)
Coloque o veículo em movimento
imediatamente, durante cerca de cinco
quilómetros, a velocidade reduzida
(entre 20 e 60 km/h), para colmatar o furo.
)
Pare para verificar a reparação e a pressão
através do kit.
Se passados entre cinco e sete
minutos não atingir a tensão indicada,
significa que o pneu não pode ser
reparado; consulte a rede CITROËN
ou uma oficina qualificada para a
desempanagem do seu veículo.
Page 195 of 324
193Informações práticas

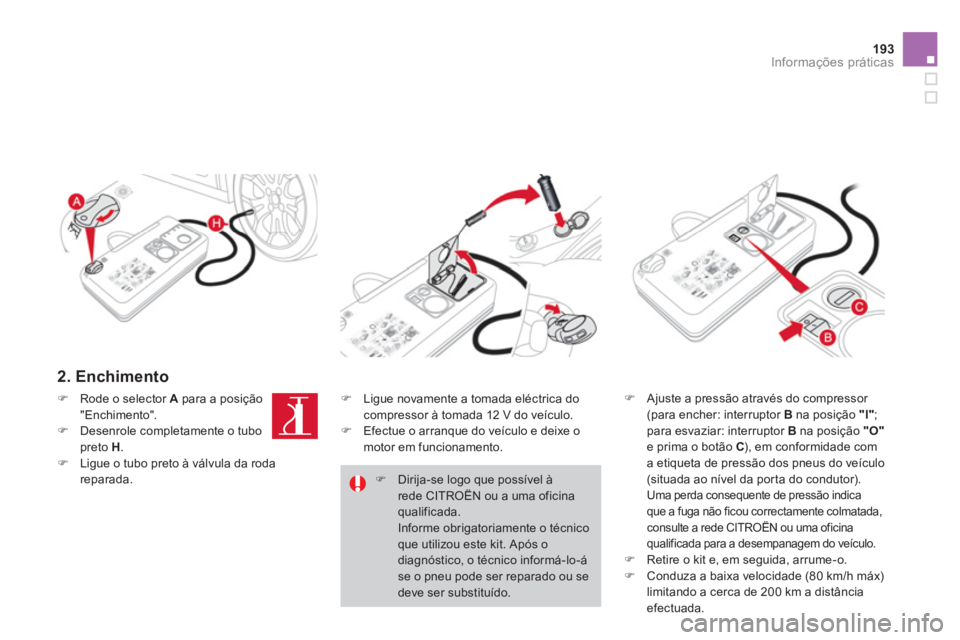

2. Enchimento
)
Ajuste a pressão através do compressor
(para encher: interruptor B
na posição "l"
;
para esvaziar: interruptor B
na posição "O"
e prima o botão C
), em conformidade com
a etiqueta de pressão dos pneus do veículo
(situada ao nível da por ta do condutor).
Uma perda consequente de pressão indica
que a fuga não ficou correctamente colmatada,
consulte a rede CITROËN ou uma oficina
qualificada para a desempanagem do veículo.
)
Retire o kit e, em seguida, arrume-o.
)
Conduza a baixa velocidade (80 km/h máx)
limitando a cerca de 200 km a distância
efectuada.
)
Rode o selector A
para a posição
"Enchimento".
)
Desenrole completamente o tubo
preto H
.
)
Ligue o tubo preto à válvula da roda
reparada.
)
Ligue novamente a tomada eléctrica do
compressor à tomada 12 V do veículo.
)
Efectue o arranque do veículo e deixe o
motor em funcionamento.
)
Dirija-se logo que possível à
rede CITROËN ou a uma oficina
qualificada.
Informe obrigatoriamente o técnico
que utilizou este kit. Após o
diagnóstico, o técnico informá-lo-á
se o pneu pode ser reparado ou se
deve ser substituído.
Page 196 of 324

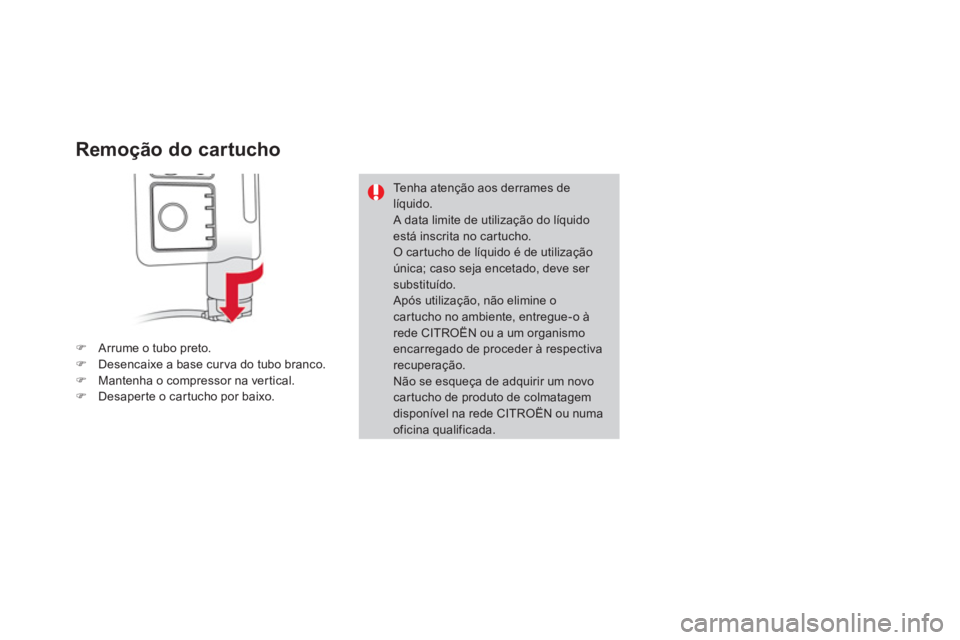

Remoção do cartucho
)
Arrume o tubo preto.
)
Desencaixe a base cur va do tubo branco.
)
Mantenha o compressor na vertical.
)
Desaper te o car tucho por baixo.
Tenha atenção aos derrames de
líquido.
A data limite de utilização do líquido
está inscrita no car tucho.
O car tucho de líquido é de utilização
única; caso seja encetado, deve ser
substituído.
Após utilização, não elimine o
car tucho no ambiente, entregue-o à
rede CITROËN ou a um organismo
encarregado de proceder à respectiva
recuperação.
Não se esqueça de adquirir um novo
car tucho de produto de colmatagem
disponível na rede CITROËN ou numa
oficina qualificada.
Page 197 of 324
195Informações práticas

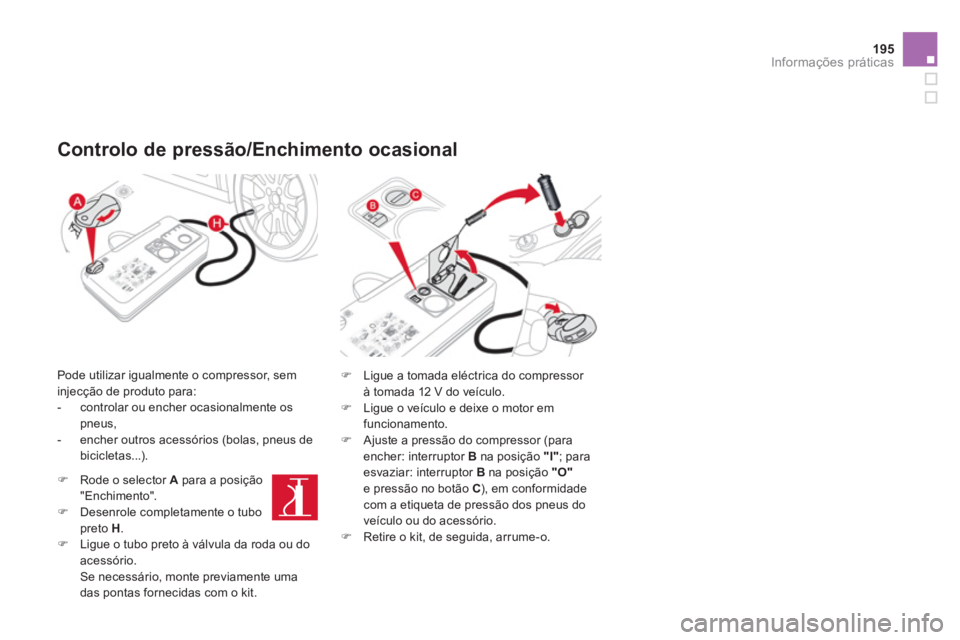

Controlo de pressão/Enchimento ocasional
Pode utilizar igualmente o compressor, sem
injecção de produto para:
- controlar ou encher ocasionalmente os
pneus,
- encher outros acessórios (bolas, pneus de
bicicletas...).
)
Ligue a tomada eléctrica do compressor
à tomada 12 V do veículo.
)
Ligue o veículo e deixe o motor em
funcionamento.
)
Ajuste a pressão do compressor (para
encher: interruptor B
na posição "I"
; para
esvaziar: interruptor B
na posição "O"
e pressão no botão C
), em conformidade
com a etiqueta de pressão dos pneus do
veículo ou do acessório.
)
Retire o kit, de seguida, arrume-o.
)
Rode o selector A
para a posição
"Enchimento".
)
Desenrole completamente o tubo
preto H
.
)
Ligue o tubo preto à válvula da roda ou do
acessório.
Se necessário, monte previamente uma
das pontas fornecidas com o kit.
Page 198 of 324

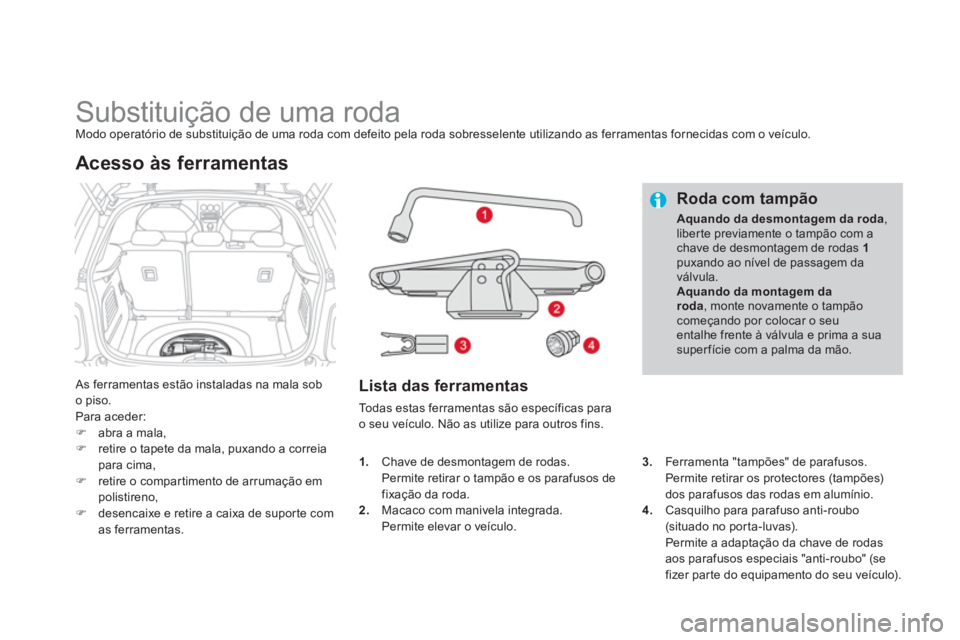

Substituição de uma roda
Modo operatório de substituição de uma roda com defeito pela roda sobresselente utilizando as ferramentas fornecidas com o veículo.
As ferramentas estão instaladas na mala sob
o piso.
Para aceder:
)
abra a mala,
)
retire o tapete da mala, puxando a correia
para cima,
)
retire o compartimento de arrumação em
polistireno,
)
desencaixe e retire a caixa de supor te com
as ferramentas.
Acesso às ferramentas
Lista das ferramentas
Todas estas ferramentas são específicas para
o seu veículo. Não as utilize para outros fins.
Roda com tampão
Aquando da desmontagem da roda
,
liberte previamente o tampão com a
chave de desmontagem de rodas 1
puxando ao nível de passagem da
válvula.
Aquando da montagem da
roda
, monte novamente o tampão
começando por colocar o seu
entalhe frente à válvula e prima a sua
super fície com a palma da mão.
3.
Ferramenta "tampões" de parafusos.
Permite retirar os protectores (tampões)
dos parafusos das rodas em alumínio.
4.
Casquilho para parafuso anti-roubo
(situado no porta-luvas).
Permite a adaptação da chave de rodas
aos parafusos especiais "anti-roubo" (se
fizer parte do equipamento do seu veículo).
1.
Chave de desmontagem de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.
2.
Macaco com manivela integrada.
Permite elevar o veículo.
Page 199 of 324
197Informações práticas

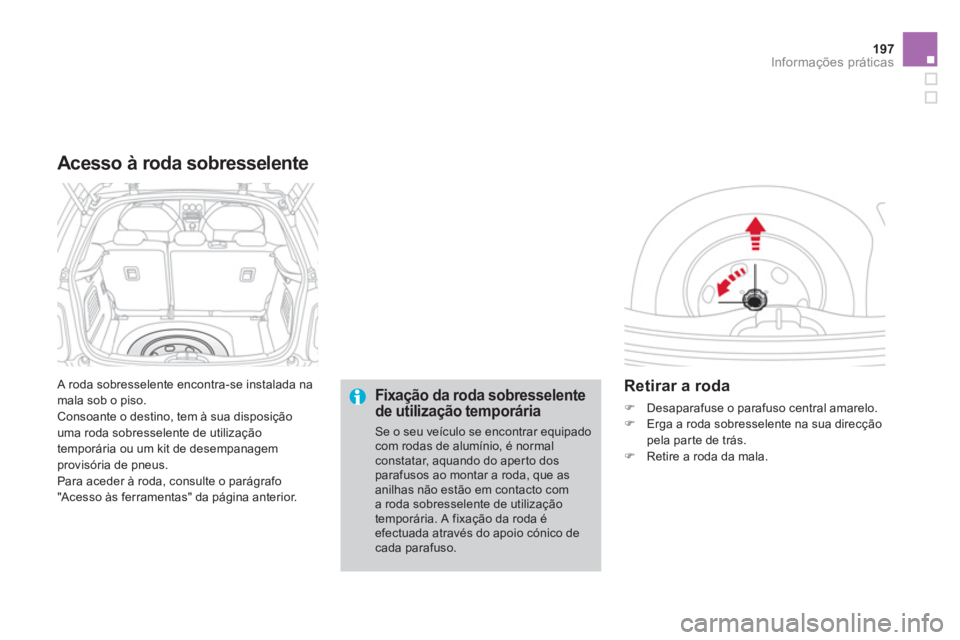

A roda sobresselente encontra-se instalada na
mala sob o piso.
Consoante o destino, tem à sua disposição
uma roda sobresselente de utilização
temporária ou um kit de desempanagem
provisória de pneus.
Para aceder à roda, consulte o parágrafo
"Acesso às ferramentas" da página anterior.
Acesso à roda sobresselente
Fixação da roda sobresselente
de utilização temporária
Se o seu veículo se encontrar equipado
com rodas de alumínio, é normal
constatar, aquando do aper to dos
parafusos ao montar a roda, que as
anilhas não estão em contacto com
a roda sobresselente de utilização
temporária. A fixação da roda é
efectuada através do apoio cónico de
cada parafuso.
Retirar a roda
)
Desaparafuse o parafuso central amarelo.
)
Erga a roda sobresselente na sua direcção
pela par te de trás.
)
Retire a roda da mala.
Page 200 of 324

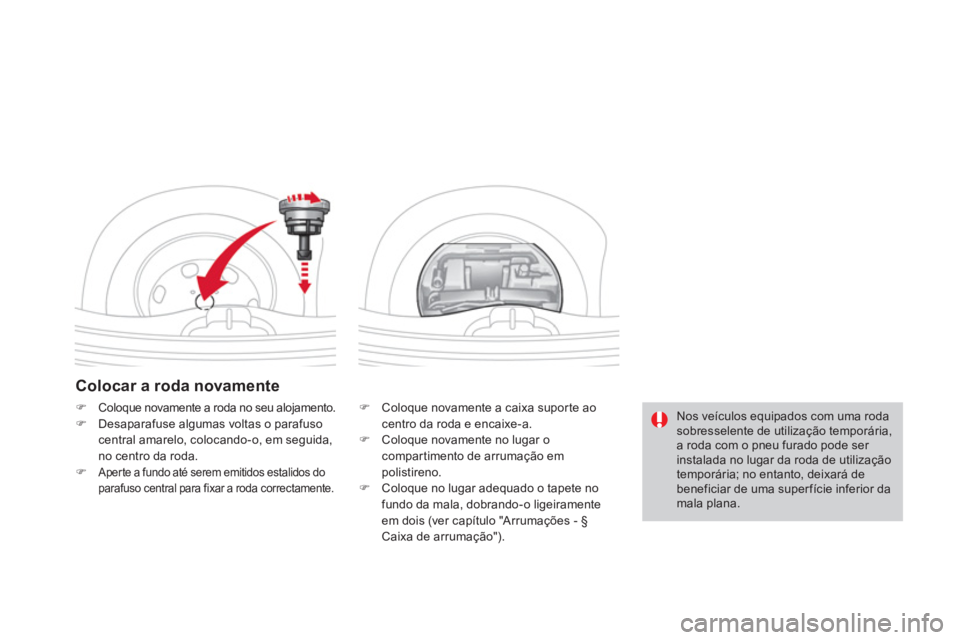

Colocar a roda novamente
)
Coloque novamente a caixa suporte ao
centro da roda e encaixe-a.
)
Coloque novamente no lugar o
compartimento de arrumação em
polistireno.
)
Coloque no lugar adequado o tapete no
fundo da mala, dobrando-o ligeiramente
em dois (ver capítulo "Arrumações - §
Caixa de arrumação").
)
Coloque novamente a roda no seu alojamento.
)
Desaparafuse algumas voltas o parafuso
central amarelo, colocando-o, em seguida,
no centro da roda.
)
Aper te a fundo até serem emitidos estalidos do
parafuso central para fixar a roda correctamente.
Nos veículos equipados com uma roda
sobresselente de utilização temporária,
a roda com o pneu furado pode ser
instalada no lugar da roda de utilização
temporária; no entanto, deixará de
beneficiar de uma super fície inferior da
mala plana.
