209Informações práticas

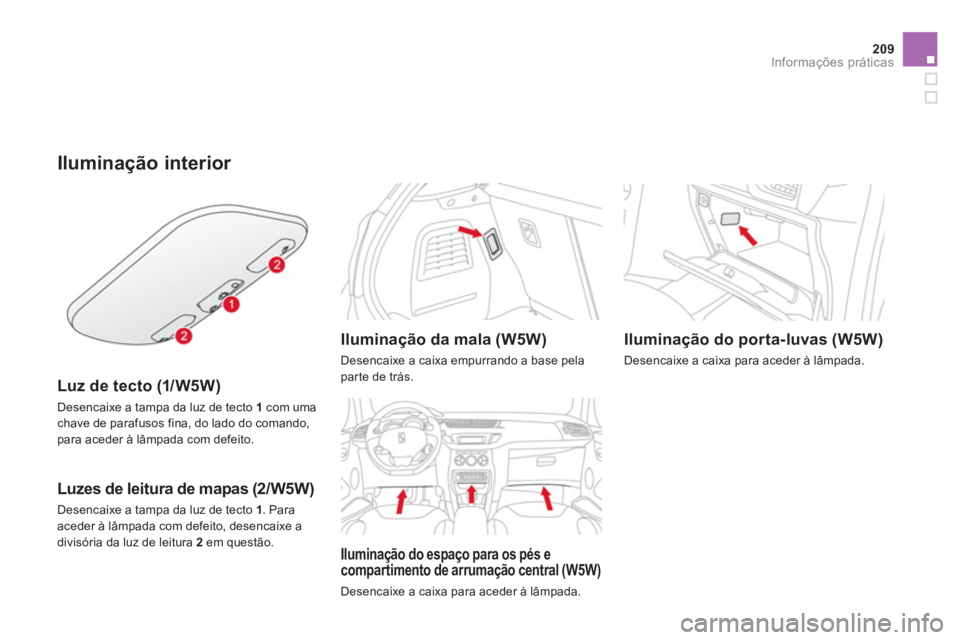

Iluminação interior


Luz de tecto (1/W5W)

Desencaixe a tampa da luz de tecto 1
com uma
chave de parafusos fina, do lado do comando,
para aceder à lâmpada com defeito.



Luzes de leitura de mapas (2/W5W)

Desencaixe a tampa da luz de tecto 1 . Para
aceder à lâmpada com defeito, desencaixe a
divisória da luz de leitura 2
em questão.



Iluminação da mala (W5W)

Desencaixe a caixa empurrando a base pela
par te de trás.



Iluminação do espaço para os pés e
compartimento de arrumação central (W5W)

Desencaixe a caixa para aceder à lâmpada.



Iluminação do porta-luvas (W5W)

Desencaixe a caixa para aceder à lâmpada.

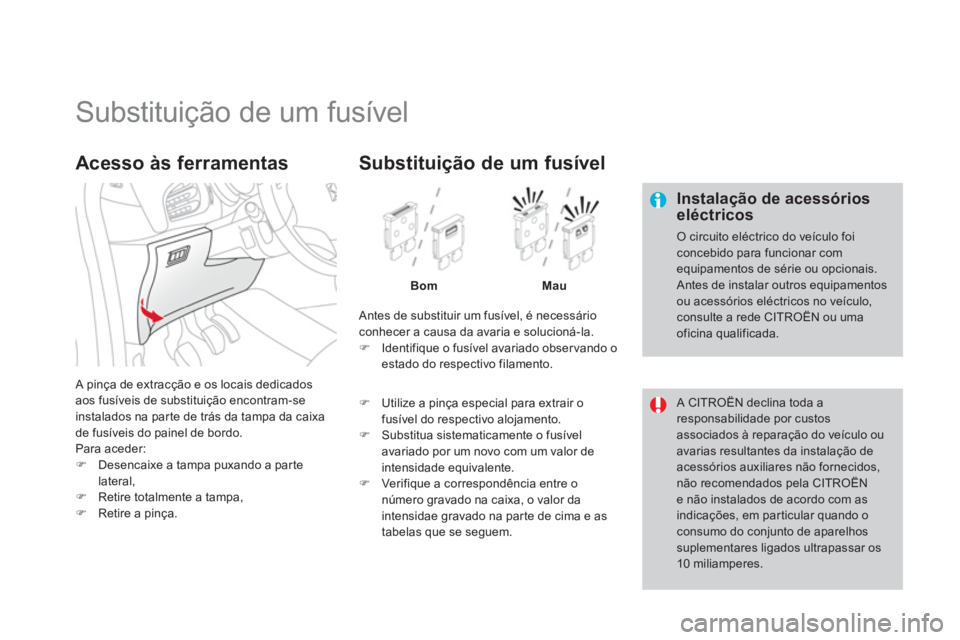

Substituição de um fusível


Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
indicações, em par ticular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.
A pinça de extracção e os locais dedicados
aos fusíveis de substituição encontram-se
instalados na par te de trás da tampa da caixa
de fusíveis do painel de bordo.
Para aceder:


)
Desencaixe a tampa puxando a par te
lateral,

)
Retire totalmente a tampa,

)
Retire a pinça.



Acesso às ferramentas

Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.


)
Identifique o fusível avariado obser vando o
estado do respectivo filamento.


Substituição de um fusível


Bom

Mau



)
Utilize a pinça especial para extrair o
fusível do respectivo alojamento.

)
Substitua sistematicamente o fusível
avariado por um novo com um valor de
intensidade equivalente.

)
Verifique a correspondência entre o
número gravado na caixa, o valor da
intensidae gravado na par te de cima e as
tabelas que se seguem.

211Informações práticas

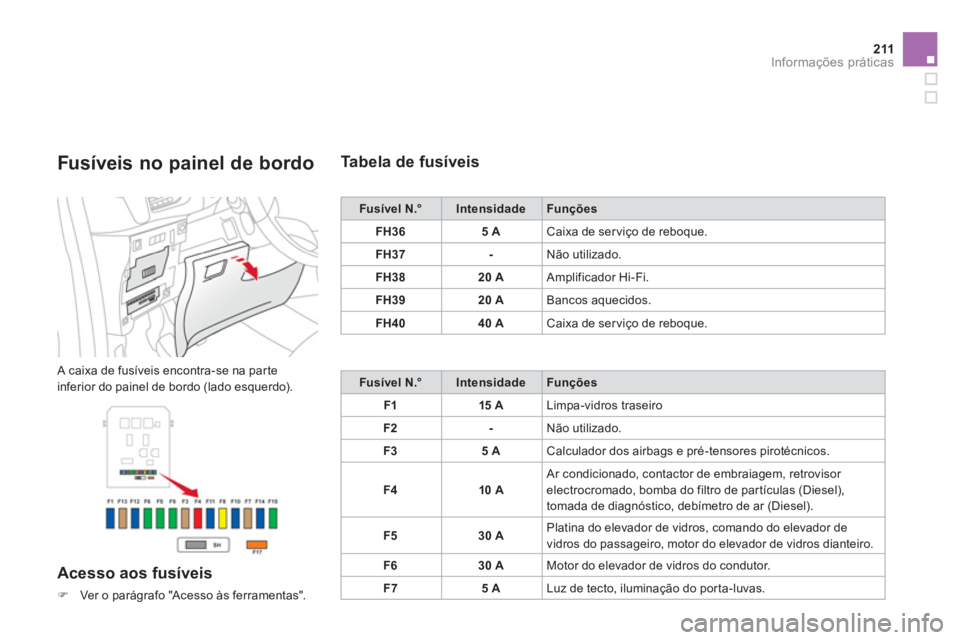

Fusíveis no painel de bordo

A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis



)
Ver o parágrafo "Acesso às ferramentas".



Tabela de fusíveis



Fusível N.°



Intensidade


Funções



FH36



5 A

Caixa de ser viço de reboque.


FH37



-

Não utilizado.


FH38



20 A

Amplificador Hi-Fi.


FH39



20 A

Bancos aquecidos.


FH40



40 A

Caixa de ser viço de reboque.



Fusível N.°



Intensidade


Funções



F1



15 A

Limpa-vidros traseiro


F2



-

Não utilizado.


F3



5 A

Calculador dos airbags e pré-tensores pirotécnicos.


F4



10 A

Ar condicionado, contactor de embraiagem, retrovisor
electrocromado, bomba do filtro de par tículas (Diesel),
tomada de diagnóstico, debímetro de ar (Diesel).


F5



30 A

Platina do elevador de vidros, comando do elevador de
vidros do passageiro, motor do elevador de vidros dianteiro.


F6



30 A

Motor do elevador de vidros do condutor.


F7



5 A

Luz de tecto, iluminação do por ta-luvas.

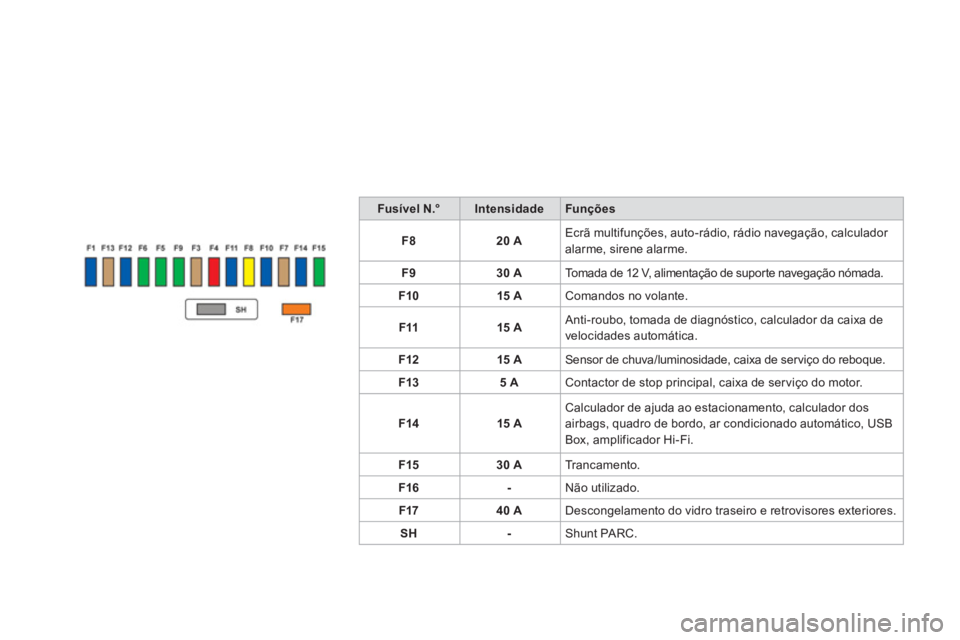

Fusível N.°



Intensidade


Funções



F8



20 A

Ecrã multifunções, auto-rádio, rádio navegação, calculador
alarme, sirene alarme.


F9



30 A

Tomada de 12 V, alimentação de supor te navegação nómada.


F10



15 A

Comandos no volante.


F11



15 A

Anti-roubo, tomada de diagnóstico, calculador da caixa de
velocidades automática.


F12



15 A

Sensor de chuva/luminosidade, caixa de serviço do reboque.


F13



5 A

Contactor de stop principal, caixa de serviço do motor.


F14



15 A

Calculador de ajuda ao estacionamento, calculador dos
airbags, quadro de bordo, ar condicionado automático, USB
Box, amplificador Hi-Fi.


F15



30 A

Tr a n c a m e n t o .


F16



-

Não utilizado.


F17



40 A

Descongelamento do vidro traseiro e retrovisores exteriores.


SH



-

Shunt PARC.

213Informações práticas

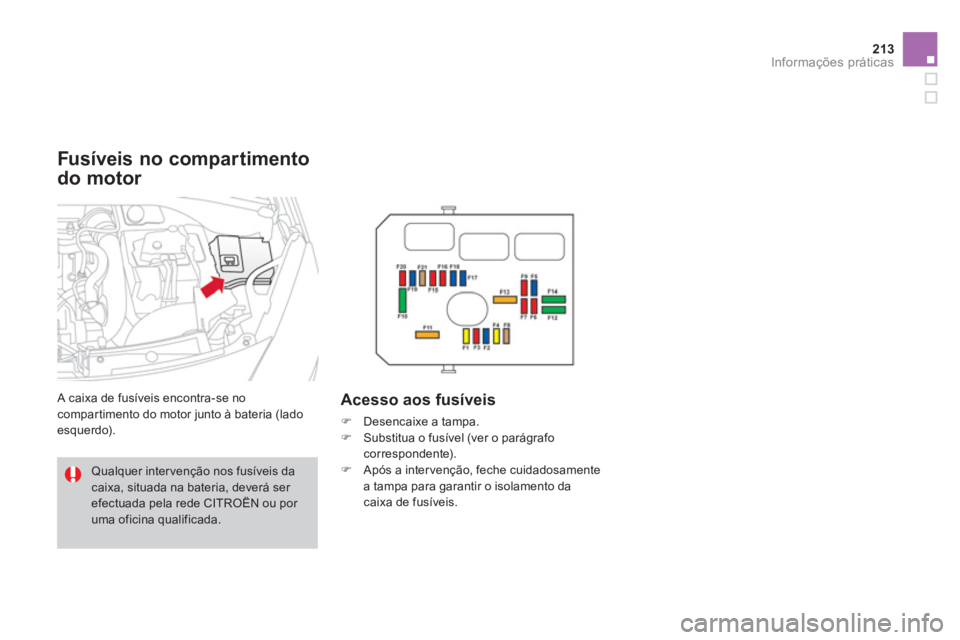

Fusíveis no compar timento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria (lado
esquerdo).
Acesso aos fusíveis



)
Desencaixe a tampa.

)
Substitua o fusível (ver o parágrafo
correspondente).

)
Após a inter venção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis.
Qualquer inter venção nos fusíveis da
caixa, situada na bateria, deverá ser
efectuada pela rede CITROËN ou por
uma oficina qualificada.

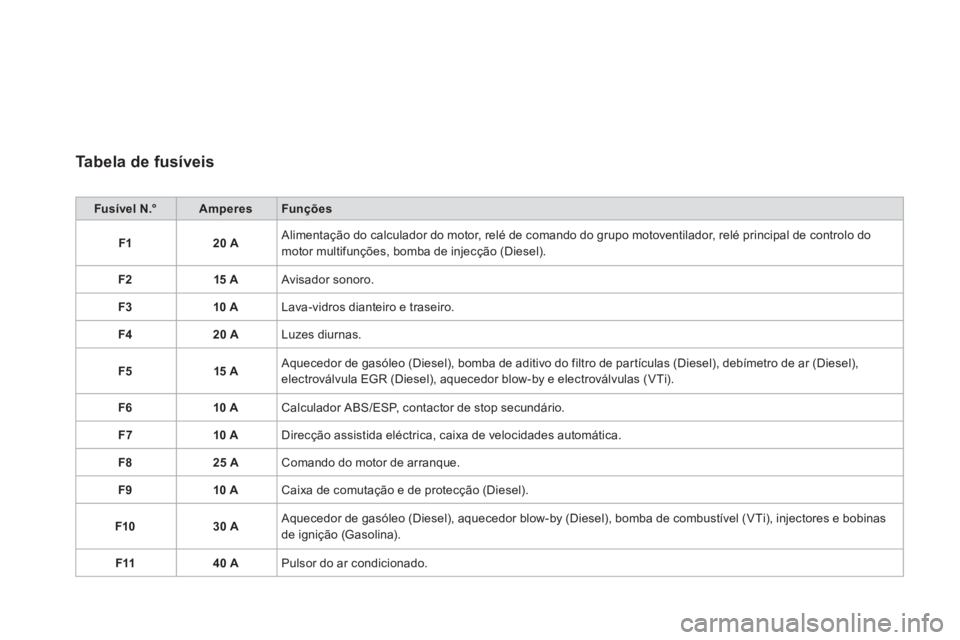

Tabela de fusíveis



Fusível N.°



Amperes


Funções



F1



20 A

Alimentação do calculador do motor, relé de comando do grupo motoventilador, relé principal de controlo do
motor multifunções, bomba de injecção (Diesel).


F2



15 A

Avisador sonoro.


F3



10 A

Lava-vidros dianteiro e traseiro.


F4



20 A

Luzes diurnas.


F5



15 A

Aquecedor de gasóleo (Diesel), bomba de aditivo do filtro de par tículas (Diesel), debímetro de ar (Diesel),
electroválvula EGR (Diesel), aquecedor blow-by e electroválvulas (VTi).


F6



10 A

Calculador ABS/ESP, contactor de stop secundário.


F7



10 A

Direcção assistida eléctrica, caixa de velocidades automática.


F8



25 A

Comando do motor de arranque.


F9



10 A

Caixa de comutação e de protecção (Diesel).


F10



30 A

Aquecedor de gasóleo (Diesel), aquecedor blow-by (Diesel), bomba de combustível (VTi), injectores e bobinas
de ignição (Gasolina).


F11



40 A

Pulsor do ar condicionado.

215Informações práticas

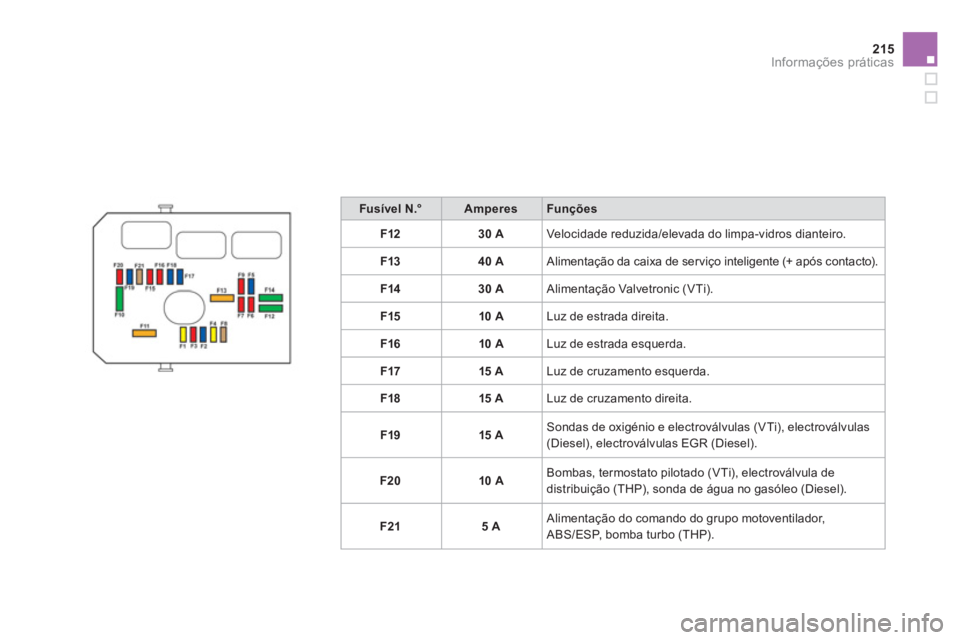

Fusível N.°



Amperes


Funções



F12



30 A

Velocidade reduzida/elevada do limpa-vidros dianteiro.


F13



40 A

Alimentação da caixa de serviço inteligente (+ após contacto).


F14



30 A

Alimentação Valvetronic (VTi).


F15



10 A

Luz de estrada direita.


F16



10 A

Luz de estrada esquerda.


F17



15 A

Luz de cruzamento esquerda.


F18



15 A

Luz de cruzamento direita.


F19



15 A

Sondas de oxigénio e electroválvulas (VTi), electroválvulas
(Diesel), electroválvulas EGR (Diesel).


F20



10 A

Bombas, termostato pilotado (VTi), electroválvula de
distribuição (THP), sonda de água no gasóleo (Diesel).


F21



5 A

Alimentação do comando do grupo motoventilador,
ABS/ESP, bomba turbo (THP).

Tabela dos máxi-fusíveis



Fusível N.°



Amperes


Funções



MF1 *



60 A

Grupo motoventilador.


MF2 *



30 A

Bomba ABS/ESP.


MF3 *



30 A

Electroválvulas ABS/ESP.


MF4 *



60 A

Alimentação da Caixa de Serviço Inteligente.


MF5 *



60 A

Alimentação da Caixa de Serviço Inteligente.


MF6 *



30 A

Grupo motoventilador adicional (THP).


MF7 *



80 A

Caixa de fusíveis do habitáculo.


MF8 *



-

Não utilizado.

*

Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer inter venção nestes fusíveis deve ser efectuada pela rede
CITROËN ou por uma oficina qualificada.

217Informações práticas

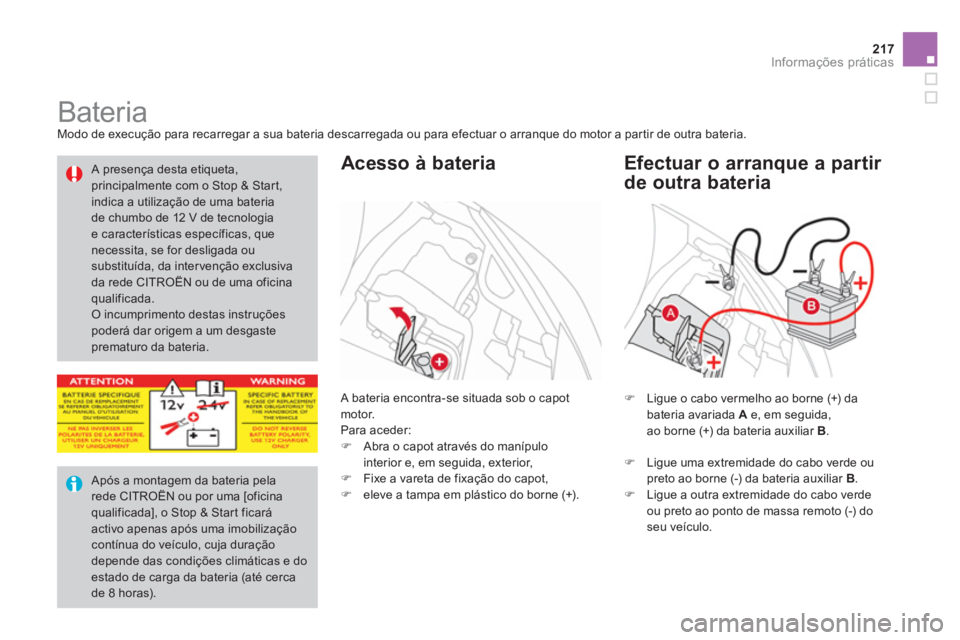

Bateria
Modo de execução para recarregar a sua bateria descarregada ou para efectuar o arranque do motor a partir de outra bateria.
A bateria encontra-se situada sob o capot
motor.
Para aceder:


)
Abra o capot através do manípulo
interior e, em seguida, exterior,

)
Fixe a vareta de fixação do capot,

)
eleve a tampa em plástico do borne (+).



Acesso à bateria



)
Ligue o cabo vermelho ao borne (+) da
bateria avariada A
e, em seguida,
ao borne (+) da bateria auxiliar B
.


Efectuar o arranque a partir
de outra bateria

Após a montagem da bateria pela
rede CITROËN ou por uma [oficina
qualificada], o Stop & Star t ficará
activo apenas após uma imobilização
contínua do veículo, cuja duração
depende das condições climáticas e do
estado de carga da bateria (até cerca
de 8 horas).





A presença desta etiqueta,
principalmente com o Stop & Star t,
indica a utilização de uma bateria
de chumbo de 12 V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da inter venção exclusiva
da rede CITROËN ou de uma oficina
qualificada.
O incumprimento destas instruções
poderá dar origem a um desgaste
prematuro da bateria.

)
Ligue uma extremidade do cabo verde ou
preto ao borne (-) da bateria auxiliar B
.

)
Ligue a outra extremidade do cabo verde
ou preto ao ponto de massa remoto (-) do
seu veículo.

)
Efectue o arranque do veículo
desempanador.

)
Accione o motor de arranque do veículo
avariado e deixe funcionar o motor.

)
Aguarde o regresso ao ralenti e desligue
os cabos.

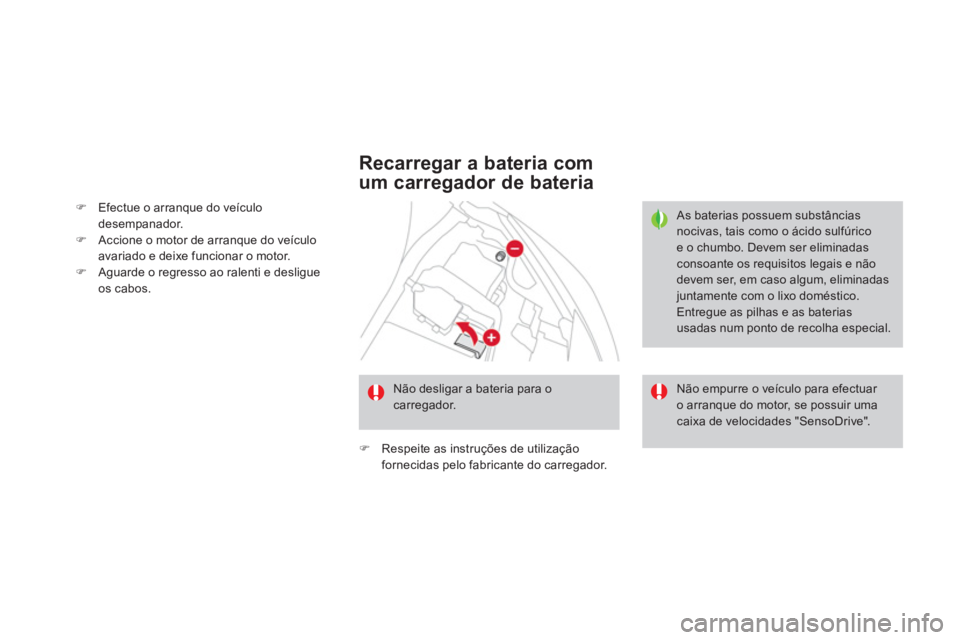

Recarregar a bateria com
um carregador de bateria
As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e não
devem ser, em caso algum, eliminadas
juntamente com o lixo doméstico.
Entregue as pilhas e as baterias
usadas num ponto de recolha especial.


)
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Não desligar a bateria para o
carregador.
Não empurre o veículo para efectuar
o arranque do motor, se possuir uma
caixa de velocidades "SensoDrive".
