CITROEN DS3 2011 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2011, Model line: DS3, Model: CITROEN DS3 2011Pages: 324, PDF Size: 25.16 MB
Page 201 of 324
199Informações práticas

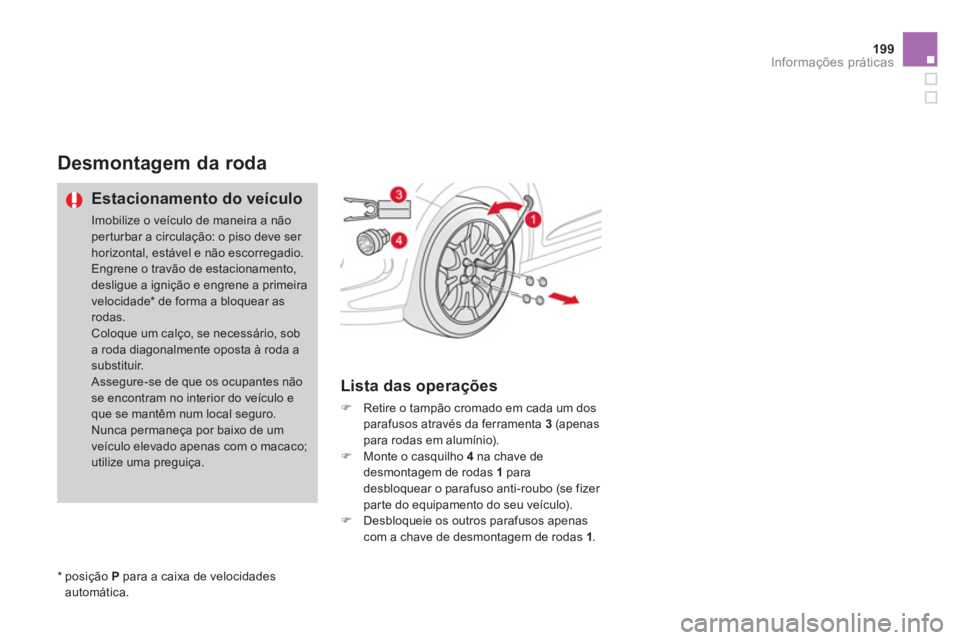

Desmontagem da roda
Estacionamento do veículo
Imobilize o veículo de maneira a não
per turbar a circulação: o piso deve ser
horizontal, estável e não escorregadio.
Engrene o travão de estacionamento,
desligue a ignição e engrene a primeira
velocidade * de forma a bloquear as
rodas.
Coloque um calço, se necessário, sob
a roda diagonalmente oposta à roda a
substituir.
Assegure-se de que os ocupantes não
se encontram no interior do veículo e
que se mantêm num local seguro.
Nunca permaneça por baixo de um
veículo elevado apenas com o macaco;
utilize uma preguiça.
Lista das operações
)
Retire o tampão cromado em cada um dos
parafusos através da ferramenta 3
(apenas
para rodas em alumínio).
)
Monte o casquilho 4
na chave de
desmontagem de rodas 1
para
desbloquear o parafuso anti-roubo (se fizer
par te do equipamento do seu veículo).
)
Desbloqueie os outros parafusos apenas
com a chave de desmontagem de rodas 1
.
*
posição P
para a caixa de velocidades
automática.
Page 202 of 324
)

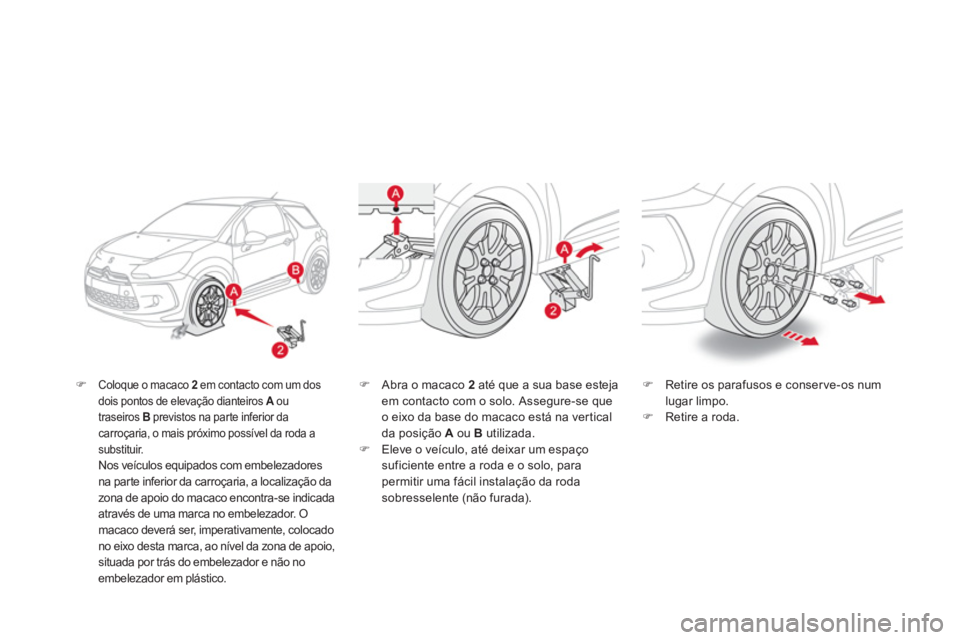

Coloque o macaco 2
em contacto com um dos
dois pontos de elevação dianteiros A
ou
traseiros B
previstos na par te inferior da
carroçaria, o mais próximo possível da roda a
substituir.
Nos veículos equipados com embelezadores
na par te inferior da carroçaria, a localização da
zona de apoio do macaco encontra-se indicada
através de uma marca no embelezador. O
macaco deverá ser, imperativamente, colocado
no eixo desta marca, ao nível da zona de apoio,
situada por trás do embelezador e não no
embelezador em plástico.
)
Retire os parafusos e conser ve-os num
lugar limpo.
)
Retire a roda.
)
Abra o macaco 2
até que a sua base esteja
em contacto com o solo. Assegure-se que
o eixo da base do macaco está na ver tical
da posição A
ou B
utilizada.
)
Eleve o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
permitir uma fácil instalação da roda
sobresselente (não furada).
Page 203 of 324
201Informações práticas

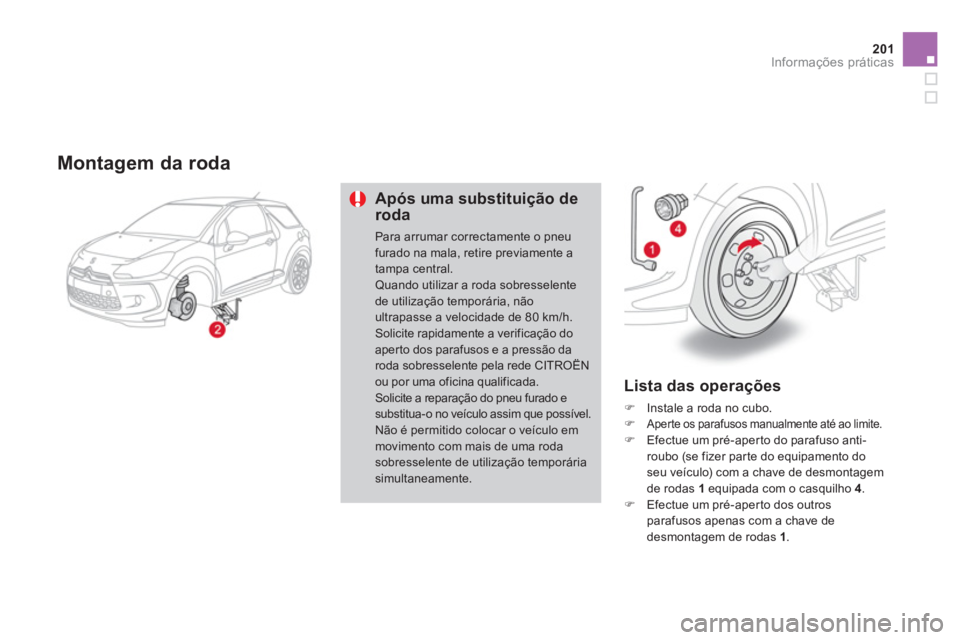

Montagem da roda
Após uma substituição de
roda
Para arrumar correctamente o pneu
furado na mala, retire previamente a
tampa central.
Quando utilizar a roda sobresselente
de utilização temporária, não
ultrapasse a velocidade de 80 km/h.
Solicite rapidamente a verificação do
aper to dos parafusos e a pressão da
roda sobresselente pela rede CITROËN
ou por uma oficina qualificada.
Solicite a reparação do pneu furado e
substitua-o no veículo assim que possível.
Não é permitido colocar o veículo em
movimento com mais de uma roda
sobresselente de utilização temporária
simultaneamente.
Lista das operações
)
Instale a roda no cubo.
)
Aperte os parafusos manualmente até ao limite.
)
Efectue um pré-aper to do parafuso anti-
roubo (se fizer parte do equipamento do
seu veículo) com a chave de desmontagem
de rodas 1
equipada com o casquilho 4
.
)
Efectue um pré-aper to dos outros
parafusos apenas com a chave de
desmontagem de rodas 1
.
Page 204 of 324
)

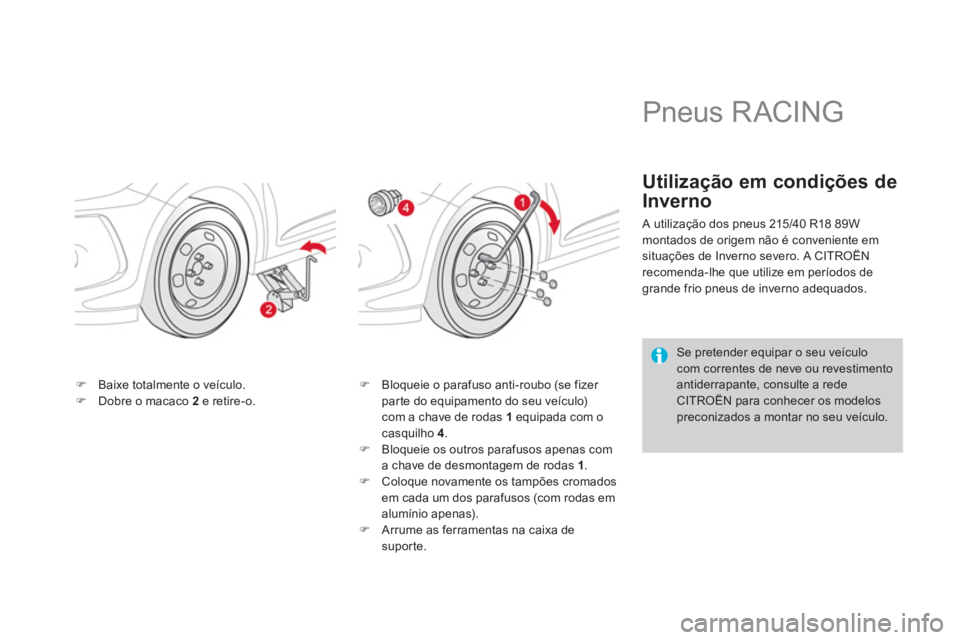

Baixe totalmente o veículo.
)
Dobre o macaco 2
e retire-o.
)
Bloqueie o parafuso anti-roubo (se fizer
par te do equipamento do seu veículo)
com a chave de rodas 1
equipada com o
casquilho 4
.
)
Bloqueie os outros parafusos apenas com
a chave de desmontagem de rodas 1
.
)
Coloque novamente os tampões cromados
em cada um dos parafusos (com rodas em
alumínio apenas).
)
Arrume as ferramentas na caixa de
suporte.
Pneus R ACING
Utilização em condições de
Inverno
A utilização dos pneus 215/40 R18 89W
montados de origem não é conveniente em
situações de Inverno severo. A CITROËN
recomenda-lhe que utilize em períodos de
grande frio pneus de inverno adequados.
Se pretender equipar o seu veículo
com correntes de neve ou revestimento
antiderrapante, consulte a rede
CITROËN para conhecer os modelos
preconizados a montar no seu veículo.
Page 205 of 324
203Informações práticas

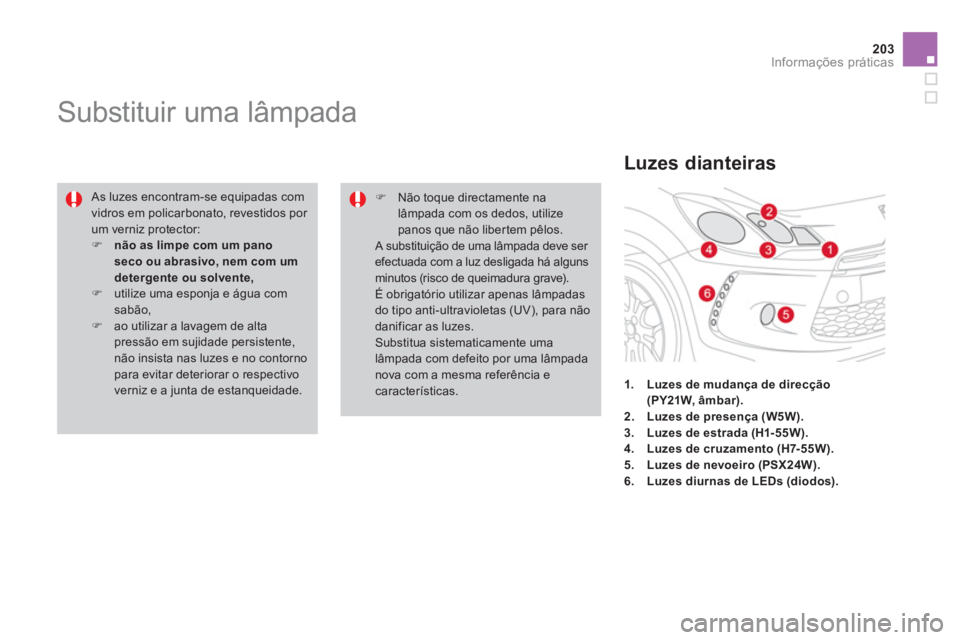

Substituir uma lâmpada
As luzes encontram-se equipadas com
vidros em policarbonato, revestidos por
um verniz protector:
)
não as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,
)
utilize uma esponja e água com
sabão,
)
ao utilizar a lavagem de alta
pressão em sujidade persistente,
não insista nas luzes e no contorno
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade.
)
Não toque directamente na
lâmpada com os dedos, utilize
panos que não liber tem pêlos.
A substituição de uma lâmpada deve ser
efectuada com a luz desligada há alguns
minutos (risco de queimadura grave).
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com a mesma referência e
características.
Luzes dianteiras
1.
Luzes de mudança
de direcção
(PY21W, âmbar).
2.
Luzes de presença (W5W).
3.
Luzes de estrada (H1-55W).
4.
Luzes de cruzamento (H7-55W).
5.
Luzes de nevoeiro (PSX24W).
6.
Luzes diurnas de LEDs (diodos).
Page 206 of 324

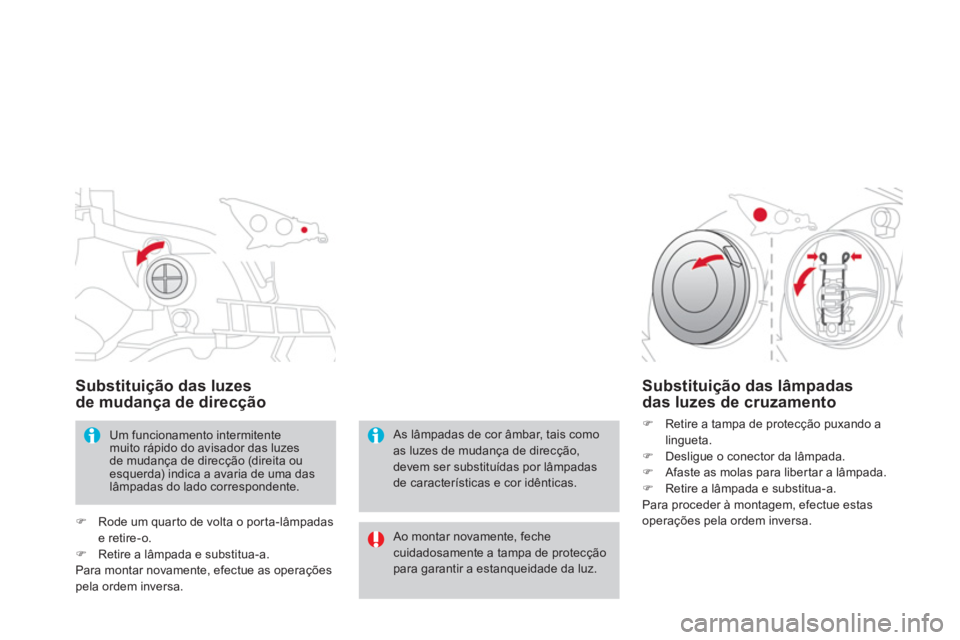

Substituição das luzes
de mudança de direcção
Ao montar novamente, feche
cuidadosamente a tampa de protecção
para garantir a estanqueidade da luz.
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas. Um funcionamento intermitente
muito rápido do avisador das luzes
de mudança de direcção (direita ou
esquerda) indica a avaria de uma das
lâmpadas do lado correspondente.
)
Rode um quarto de volta o porta-lâmpadas
e retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Substituição das lâmpadas
das luzes de cruzamento
)
Retire a tampa de protecção puxando a
lingueta.
)
Desligue o conector da lâmpada.
)
Afaste as molas para liber tar a lâmpada.
)
Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.
Page 207 of 324
205Informações práticas

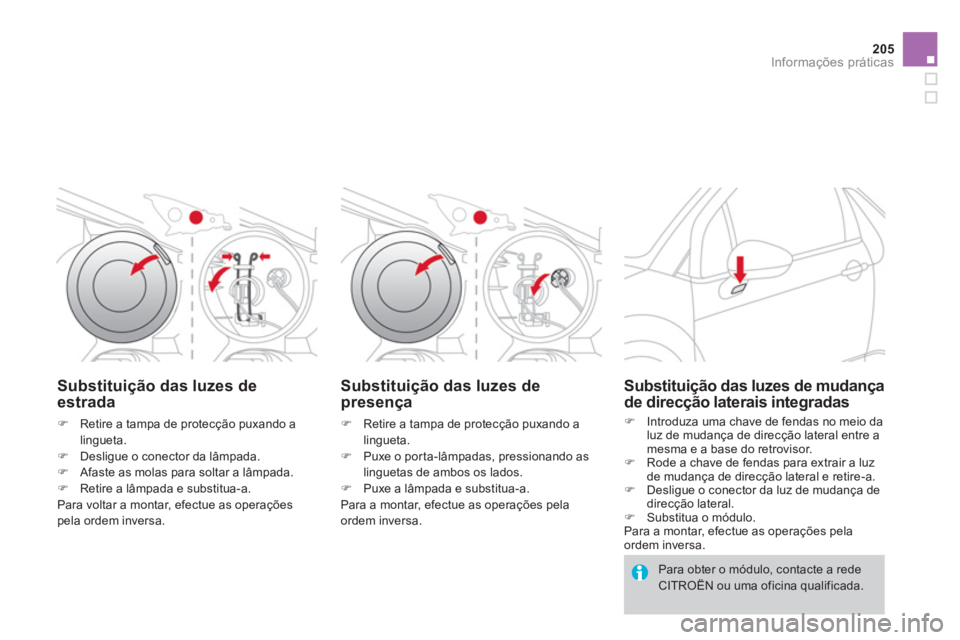

Substituição das luzes de
estrada
)
Retire a tampa de protecção puxando a
lingueta.
)
Desligue o conector da lâmpada.
)
Afaste as molas para soltar a lâmpada.
)
Retire a lâmpada e substitua-a.
Para voltar a montar, efectue as operações
pela ordem inversa.
Substituição das luzes de
presença
)
Retire a tampa de protecção puxando a
lingueta.
)
Puxe o por ta-lâmpadas, pressionando as
linguetas de ambos os lados.
)
Puxe a lâmpada e substitua-a.
Para a montar, efectue as operações pela
ordem inversa.
Substituição das luzes de mudança
de direcção laterais integradas
)
Introduza uma chave de fendas no meio da
luz de mudança de direcção lateral entre a
mesma e a base do retrovisor.
)
Rode a chave de fendas para extrair a luz
de mudança de direcção lateral e retire-a.
)
Desligue o conector da luz de mudança de
direcção lateral.
)
Substitua o módulo.
Para a montar, efectue as operações pela
ordem inversa.
Para obter o módulo, contacte a rede
CITROËN ou uma oficina qualificada.
Page 208 of 324
Para obter o módulo, contacte a rede
CITROËN ou uma oficina qualificada.
Em caso de dificuldade para a
substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou
uma oficina qualificada.

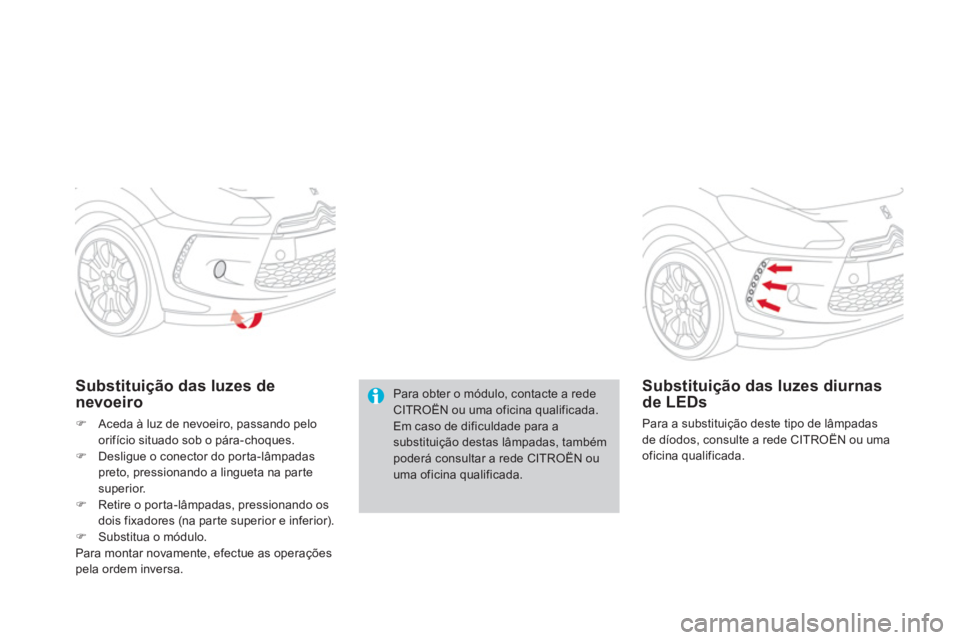

Substituição das luzes de
nevoeiro
)
Aceda à luz de nevoeiro, passando pelo
orifício situado sob o pára-choques.
)
Desligue o conector do por ta-lâmpadas
preto, pressionando a lingueta na parte
superior.
)
Retire o porta-lâmpadas, pressionando os
dois fixadores (na parte superior e inferior).
)
Substitua o módulo.
Para montar novamente, efectue as operações
pela ordem inversa.
Substituição das luzes diurnas
de LEDs
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.
Page 209 of 324
207Informações práticas

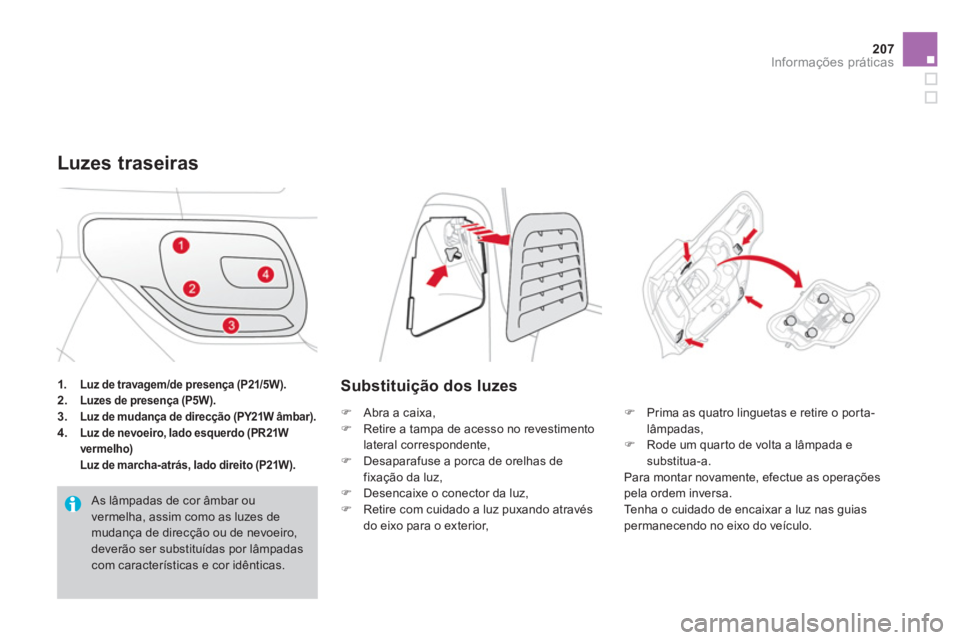

1.
Luz de travagem/de presença (P21/5W).
2.
Luzes de presença (P5W).
3. Luz de mudança de direcção (PY21W âmbar).
4.
Luz de nevoeiro, lado esquerdo (PR21W
vermelho)
Luz de marcha-atrás, lado direito (P21W).
Luzes traseiras
As lâmpadas de cor âmbar ou
vermelha, assim como as luzes de
mudança de direcção ou de nevoeiro,
deverão ser substituídas por lâmpadas
com características e cor idênticas.
Substituição dos luzes
)
Abra a caixa,
)
Retire a tampa de acesso no revestimento
lateral correspondente,
)
Desaparafuse a porca de orelhas de
fixação da luz,
)
Desencaixe o conector da luz,
)
Retire com cuidado a luz puxando através
do eixo para o exterior,
)
Prima as quatro linguetas e retire o por ta-
lâmpadas,
)
Rode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.
Page 210 of 324
Substituição das luzes da chapa
de matrícula (W5W)
)
Insira uma chave de parafusos num dos
orifícios exteriores da par te transparente.
)
Empurre para fora para desencaixar.
)
Retire a parte transparente.
)
Retire a lâmpada e substitua-a.
Substituir a terceira luz
de travagem (4 lâmpadas W5W)
)
Abra a mala.
)
Retire os dois obturadores A
situados no forro.
)
Empurre pelo eixo sobre o corpo da luz,
efectuando um movimento de alavanca com
duas chaves de parafusos para a extrair para
o exterior.
)
Desligue o conector e, se necessário, o tubo
do lava-vidros da luz.
)
Rode um quarto de volta o porta-lâmpadas
correspondente à lâmpada com defeito.
)
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituir a terceira luz de stop
(díodos)
Para a substituição deste tipo de luz de diodos,
consulte a rede CITROËN ou uma oficina
qualificada.
