CITROEN DS3 2015 Manuales de Empleo (in Spanish)

209
DS3_es_Chap10_info-pratiques_ed01-2014

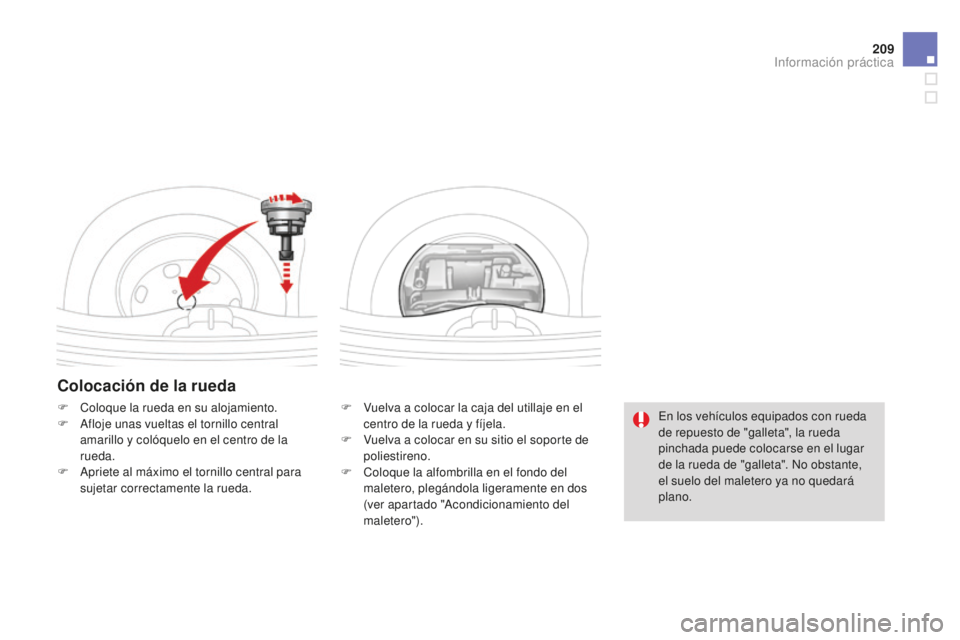

Colocación de la rueda
F Vuelva a colocar la caja del utillaje en el centro de la rueda y fíjela.
F

V
uelva a colocar en su sitio el soporte de
poliestireno.
F

C
oloque la alfombrilla en el fondo del
maletero, plegándola ligeramente en dos
(ver apartado "
ac

ondicionamiento del
maletero").
F
C
oloque la rueda en su alojamiento.
F
af
loje unas vueltas el tornillo central
amarillo y colóquelo en el centro de la
rueda.
F
a
p

riete al máximo el tornillo central para
sujetar correctamente la rueda.en los vehículos equipados con rueda
de repuesto de "galleta", la rueda
pinchada puede colocarse en el lugar
de la rueda de "galleta".
n
o o
bstante,
el suelo del maletero ya no quedará
plano.
Información práctica

DS3_es_Chap10_info-pratiques_ed01-2014

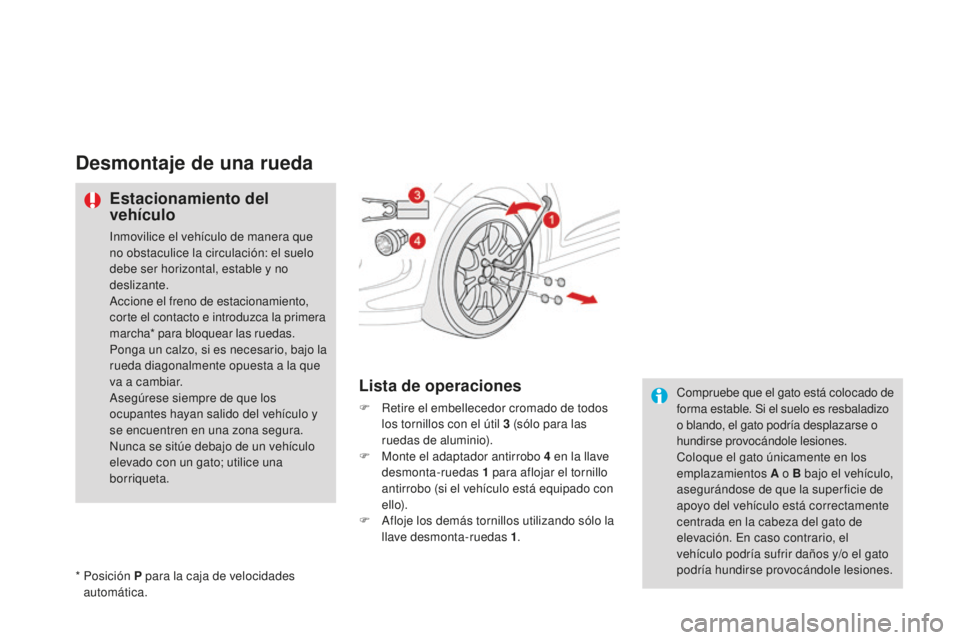

Desmontaje de una rueda
Estacionamiento del
vehículo
inmovilice el vehículo de manera que
no obstaculice la circulación: el suelo
debe ser horizontal, estable y no
deslizante.
ac
cione el freno de estacionamiento,
corte el contacto e introduzca la primera
marcha* para bloquear las ruedas.
Ponga un calzo, si es necesario, bajo la
rueda diagonalmente opuesta a la que
va a cambiar.
as

egúrese siempre de que los
ocupantes hayan salido del vehículo y
se encuentren en una zona segura.
nu

nca se sitúe debajo de un vehículo
elevado con un gato; utilice una
borriqueta.
Lista de operaciones
F Retire el embellecedor cromado de todos los tornillos con el útil 3 (sólo para las
ruedas de aluminio).
F

M
onte el adaptador antirrobo 4 en la llave
desmonta-ruedas 1
para aflojar el tornillo
antirrobo (si el vehículo está equipado con
ello).
F
a
f
loje los demás tornillos utilizando sólo la
llave desmonta-ruedas 1 .
*




Posición P para la caja de velocidades
automática. Compruebe que el gato está colocado de
forma estable. Si el suelo es resbaladizo
o blando, el gato podría desplazarse o
hundirse provocándole lesiones.
Coloque el gato únicamente en los
emplazamientos A o B bajo el vehículo,
asegurándose de que la super ficie de
apoyo del vehículo está correctamente
centrada en la cabeza del gato de
elevación.
e
n c
aso contrario, el
vehículo podría sufrir daños y/o el gato
podría hundirse provocándole lesiones.

2 11
DS3_es_Chap10_info-pratiques_ed01-2014

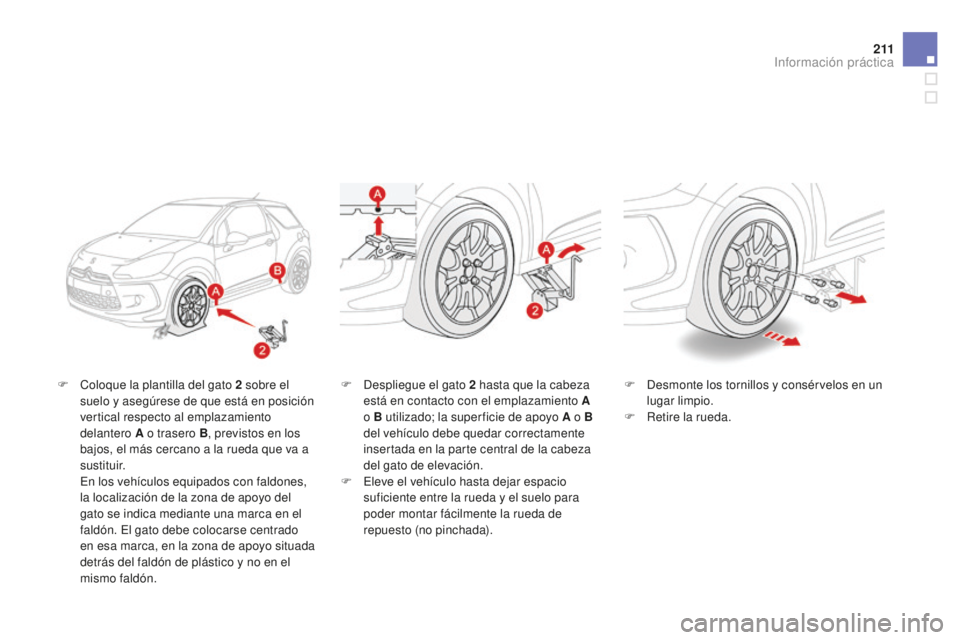

F Coloque la plantilla del gato 2 sobre el
suelo y asegúrese de que está en posición
vertical respecto al emplazamiento
delantero A o trasero B, previstos en los
bajos, el más cercano a la rueda que va a
sustituir.


e
n
los vehículos equipados con faldones,
la localización de la zona de apoyo del
gato se indica mediante una marca en el
faldón.
e
l g
ato debe colocarse centrado
en esa marca, en la zona de apoyo situada
detrás del faldón de plástico y no en el
mismo faldón. F
D esmonte los tornillos y consérvelos en un
lugar limpio.
F

R
etire la rueda.
F
D espliegue el gato 2 hasta que la cabeza
está en contacto con el emplazamiento A
o B utilizado; la super ficie de apoyo A o B
del vehículo debe quedar correctamente
insertada en la parte central de la cabeza
del gato de elevación.
F
e
l
eve el vehículo hasta dejar espacio
suficiente entre la rueda y el suelo para
poder montar fácilmente la rueda de
repuesto (no pinchada).
Información práctica

DS3_es_Chap10_info-pratiques_ed01-2014
Montaje de la rueda de origen
Después de un cambio de
rueda
Para guardar correctamente la rueda
pinchada en el maletero, retire primero
la tapa central.
Si circula con una rueda de repuesto
de "galleta", no circule a velocidad
superior a 80 km/h.
ll

eve a revisar lo antes posible el
apriete de los tornillos y la presión de la
rueda de repuesto a la red C
i

t
R
OË
n
o
a un taller cualificado.
Repare la rueda pinchada y sustitúyala
en el vehículo.
no e

stá permitido circular con más de
una rueda de uso temporal.
Lista de operaciones
F Coloque la rueda en el buje.
F ap riete los tornillos al máximo con la
mano.
F
e
f
ectúe un apriete previo del tornillo
antirrobo (si el vehículo dispone de ello)
con la llave desmonta-ruedas 1
equipada
con el adaptador 4 .
F
e
f
ectúe un apriete previo de los
demás tornillos sólo con la llave
desmonta-ruedas 1 .

213
DS3_es_Chap10_info-pratiques_ed01-2014

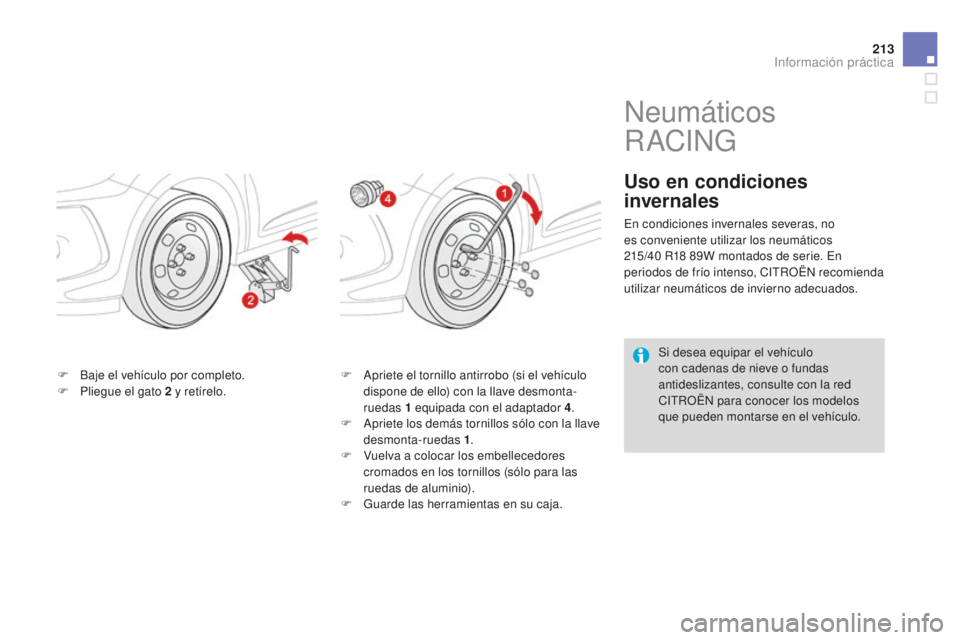

F Baje el vehículo por completo.
F P liegue el gato 2 y retírelo. F
ap riete el tornillo antirrobo (si el vehículo
dispone de ello) con la llave desmonta-
ruedas 1
equipada con el adaptador 4.
F
a
p
riete los demás tornillos sólo con la llave
desmonta-ruedas 1 .
F

V
uelva a colocar los embellecedores
cromados en los tornillos (sólo para las
ruedas de aluminio).
F

G
uarde las herramientas en su caja.
neumáticos
R
a
C
i
n
G
Uso en condiciones
invernales
en condiciones invernales severas, no
es conveniente utilizar los neumáticos
215/40
R18 89W montados de serie. e
n
p

eriodos de frío intenso, C
i
t
R
OË
n
recomienda
utilizar neumáticos de invierno adecuados.
Si desea equipar el vehículo
con cadenas de nieve o fundas
antideslizantes, consulte con la red
C
i

t
R
OË
n p
ara conocer los modelos
que pueden montarse en el vehículo.
Información práctica

DS3_es_Chap10_info-pratiques_ed01-2014
Se recomienda encarecidamente
practicar el montaje de las cadenas
antes de utilizarlas sobre nieve, en
suelo plano y seco.

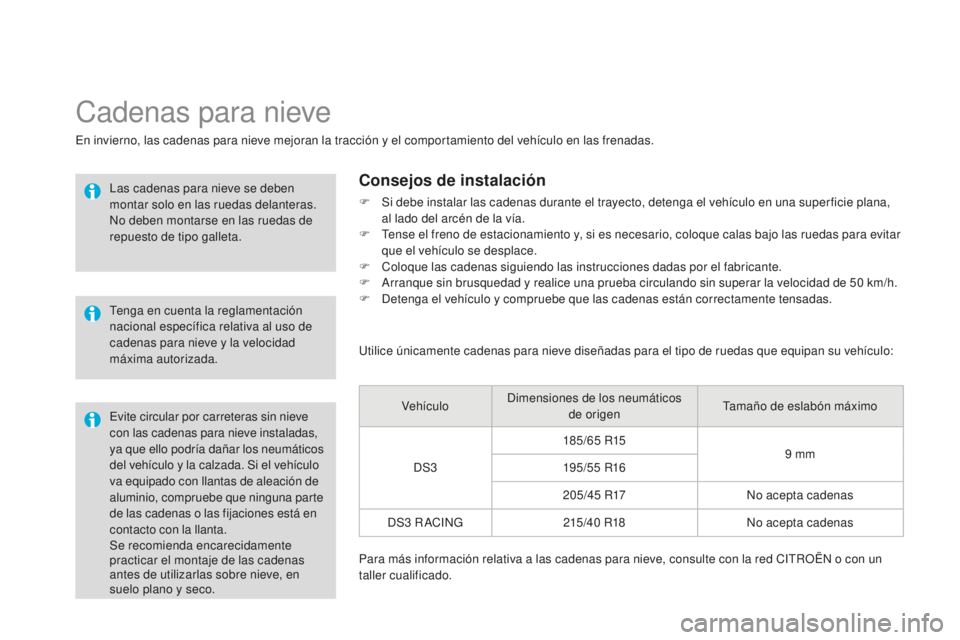

Cadenas para nieve
en invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en las frenadas.
la
s cadenas para nieve se deben
montar solo en las ruedas delanteras.
no d

eben montarse en las ruedas de
repuesto de tipo galleta.
tenga

en cuenta la reglamentación
nacional específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada.
ev

ite circular por carreteras sin nieve
con las cadenas para nieve instaladas,
ya que ello podría dañar los neumáticos
del vehículo y la calzada. Si el vehículo
va equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
Consejos de instalación
F Si debe instalar las cadenas durante el trayecto, detenga el vehículo en una super ficie plana, al lado del arcén de la vía.
F
t
e
nse el freno de estacionamiento y, si es necesario, coloque calas bajo las ruedas para evitar
que el vehículo se desplace.
F

C
oloque las cadenas siguiendo las instrucciones dadas por el fabricante.
F
a
r
ranque sin brusquedad y realice una prueba circulando sin superar la velocidad de 50 km/h.
F

D
etenga el vehículo y compruebe que las cadenas están correctamente tensadas.
ut

ilice únicamente cadenas para nieve diseñadas para el tipo de ruedas que equipan su vehículo: Vehículo Dimensiones de los neumáticos
de origen
tam

año de eslabón máximo
DS3 185/65


R159
mm
195/55


R16
2 0 5 /4 5


R17
no a
cepta cadenas
DS3


R
aCi
n
G 2

15/40

R18
no a
cepta cadenas
Para más información relativa a las cadenas para nieve, consulte con la red C
i

t
R
OË
n
o con un
taller cualificado.

215
DS3_es_Chap10_info-pratiques_ed01-2014

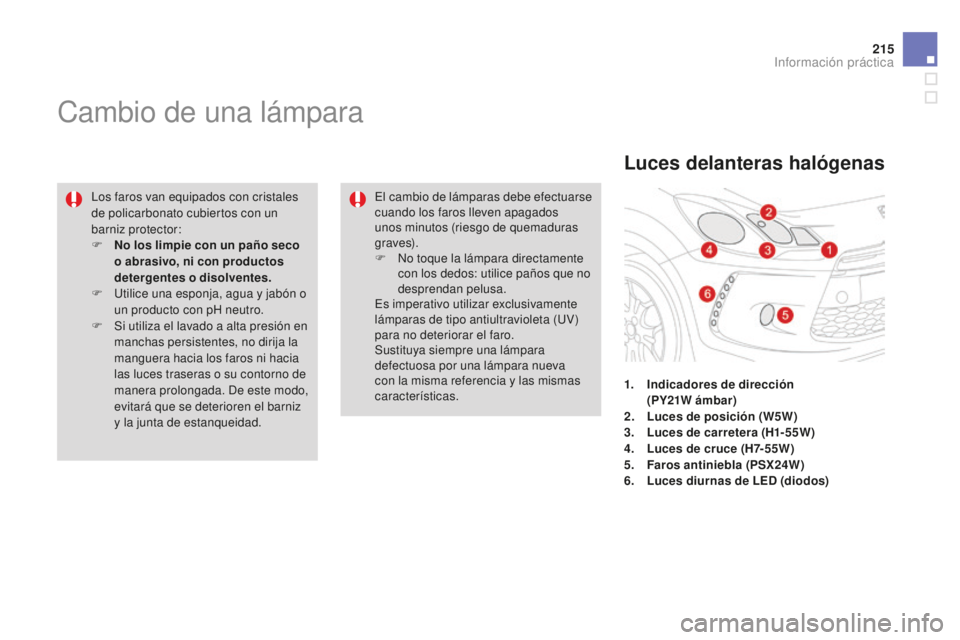

Cambio de una lámpara
los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
u
t
ilice una esponja, agua y jabón o
un producto con pH neutro.
F

S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz
y la junta de estanqueidad.
Luces delanteras halógenas
1. Indicadores de dirección (PY21W ámbar)
2.
L

uces de posición (W5W)
3.
L

uces de carretera (H1-55W)
4.
L

uces de cruce (H7-55W)
5.
F

aros antiniebla (PSX24W)
6.
L

uces diurnas de LED (diodos)
el

cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F
n
o

toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
es i

mperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (
uV

)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
Información práctica

DS3_es_Chap10_info-pratiques_ed01-2014

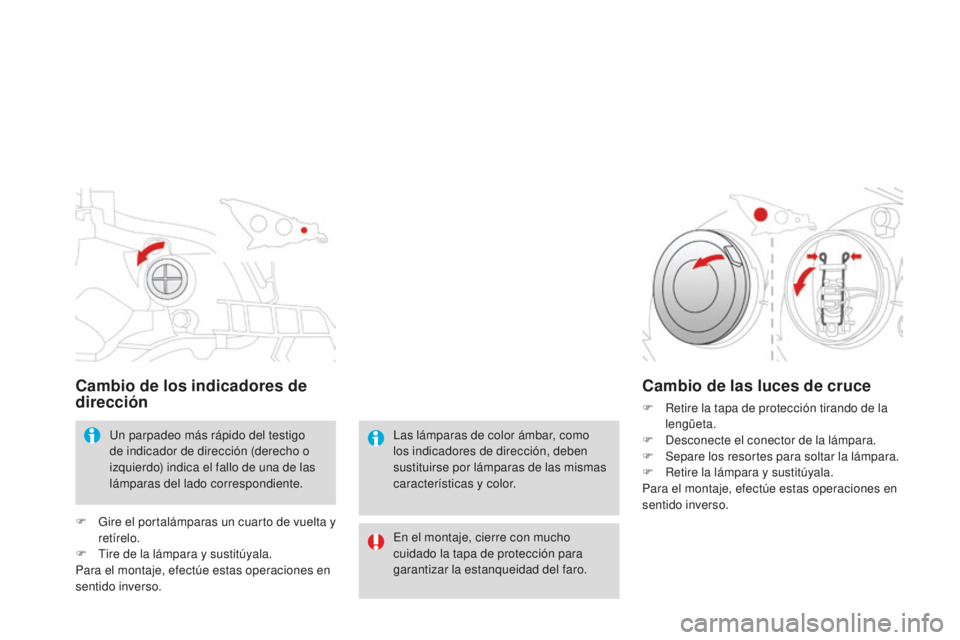

Cambio de los indicadores de
dirección
un parpadeo más rápido del testigo
de indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente.
F

G

ire el portalámparas un cuarto de vuelta y
retírelo.
F
t
ir
e de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de cruce
F Retire la tapa de protección tirando de la lengüeta.
F

D
esconecte el conector de la lámpara.
F

S
epare los resortes para soltar la lámpara.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
la

s lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
en e

l montaje, cierre con mucho
cuidado la tapa de protección para
garantizar la estanqueidad del faro.

217
DS3_es_Chap10_info-pratiques_ed01-2014

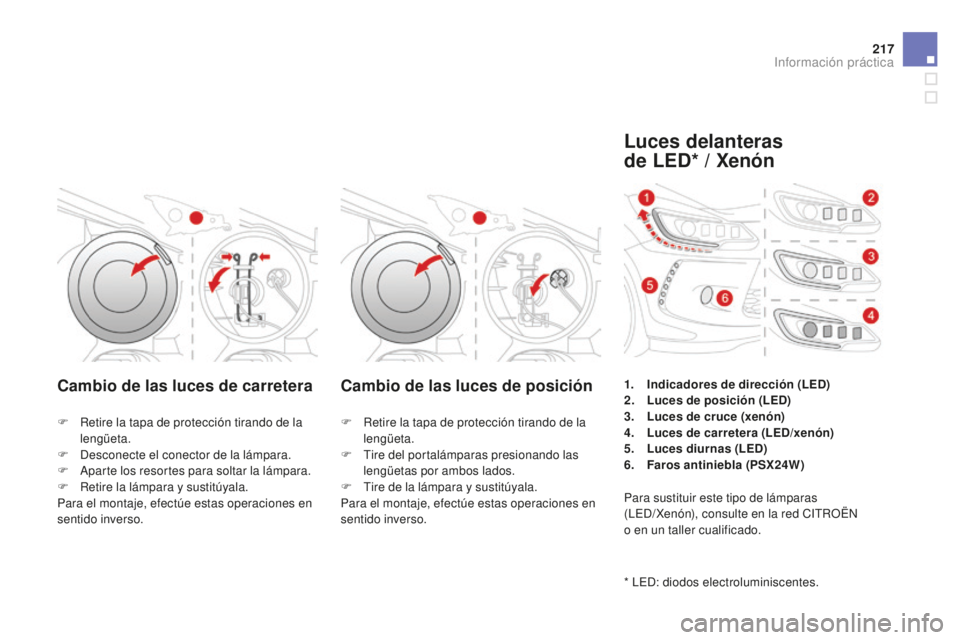

Cambio de las luces de carreteraCambio de las luces de posición
F Retire la tapa de protección tirando de la
lengüeta.
F

D
esconecte el conector de la lámpara.
F
a
par
te los resortes para soltar la lámpara.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso. F
R etire la tapa de protección tirando de la
lengüeta.
F
t
ir
e del portalámparas presionando las
lengüetas por ambos lados.
F
t
ir
e de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces delanteras
de LED* / Xenón
* leD: diodos electroluminiscentes. 1.
I
ndicadores de dirección (LED)
2.
L
uces de posición (LED)
3.
L
uces de cruce (xenón)
4.
L
uces de carretera (LED/xenón)
5.
L
uces diurnas (LED)
6.
F
aros antiniebla (PSX24W)
Para sustituir este tipo de lámparas
( le
D
/Xenón), consulte en la red C it
R
OË
n

o en un taller cualificado.
Información práctica

DS3_es_Chap10_info-pratiques_ed01-2014
Para adquirir el módulo, póngase en
contacto con la Red CitR OËn o con
un taller cualificado.
ta

mbién puede consultar con la Red
C
i

t
R
OË
n
o con un taller cualificado en
caso de dificultades para cambiar las

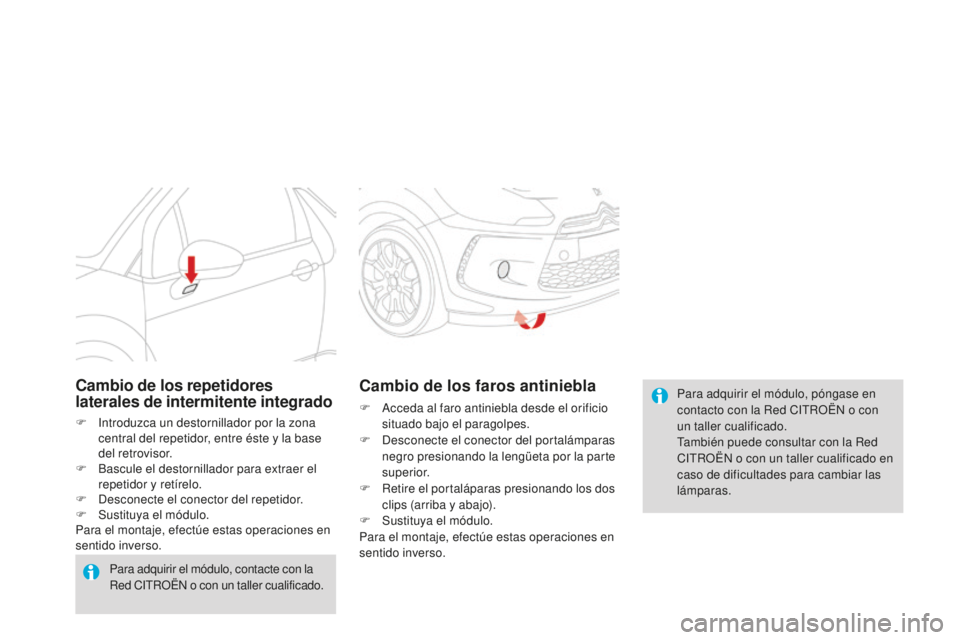

lámparas.Cambio de los faros antiniebla
F acceda al faro antiniebla desde el orificio situado bajo el paragolpes.
F

D
esconecte el conector del portalámparas
negro presionando la lengüeta por la parte
superior.
F

R
etire el portaláparas presionando los dos
clips (arriba y abajo).
F

S
ustituya el módulo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de los repetidores
laterales de intermitente integrado
F introduzca un destornillador por la zona central del repetidor, entre éste y la base
del retrovisor.
F

B
ascule el destornillador para extraer el
repetidor y retírelo.
F

D
esconecte el conector del repetidor.
F

S
ustituya el módulo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para adquirir el módulo, contacte con la
Red C
i

t
R
OË
n
o con un taller cualificado.
