CITROEN DS3 2017 Betriebsanleitungen (in German)

79
DS3_de_Chap03_confort_ed02-2015

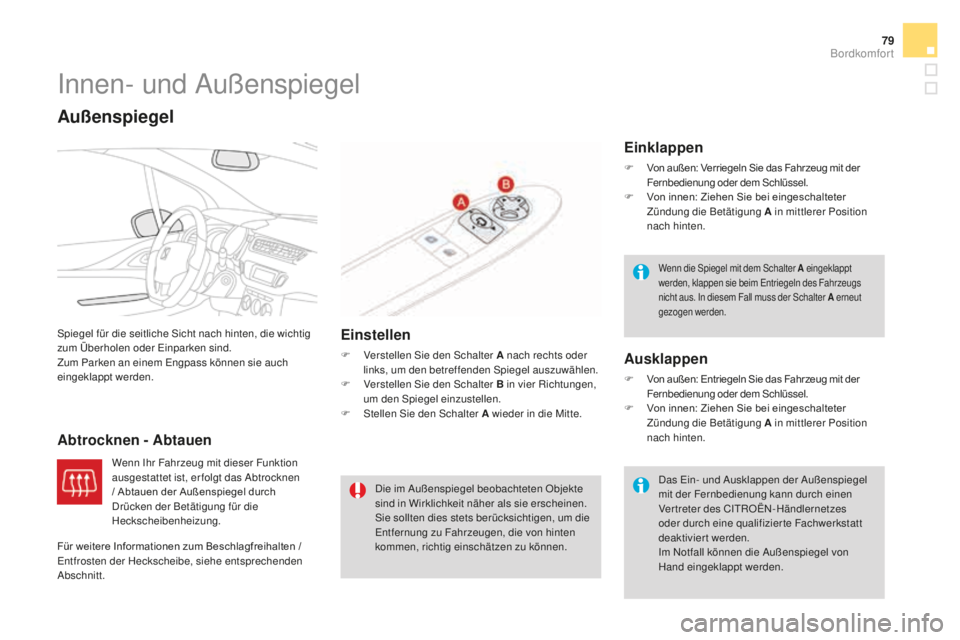

Innen- und Außenspiegel
Spiegel für die seitliche Sicht nach hinten, die wichtig
zum Überholen oder Einparken sind.
Zum Parken an einem Engpass können sie auch
eingeklappt werden.
abtrocknen - abtauen Einstellen
F Verstellen Sie den Schalter a n
ach rechts oder
links, um den betreffenden Spiegel auszuwählen.
F
Ve

rstellen Sie den Schalter B in vier Richtungen,
um den Spiegel einzustellen.
F
St

ellen Sie den Schalter
a w
ieder in die Mitte.
außenspiegel
Die im Außenspiegel beobachteten Objekte
sind in Wirklichkeit näher als sie erscheinen.
Sie sollten dies stets berücksichtigen, um die
Entfernung zu Fahrzeugen, die von hinten
kommen, richtig einschätzen zu können.
Einklappen
F Von außen: Verriegeln Sie das Fahrzeug mit der
Fernbedienung oder dem Schlüssel.
F
Vo

n innen: Ziehen Sie bei eingeschalteter
Zündung die Betätigung
a i

n mittlerer Position
nach hinten.
ausklappen
F Von außen: Entriegeln Sie das Fahrzeug mit der
F ernbedienung oder dem Schlüssel.
F
Vo

n innen: Ziehen Sie bei eingeschalteter
Zündung die Betätigung
a i

n mittlerer Position
nach hinten.
Wenn die Spiegel mit dem Schalter a ein geklappt
werden, klappen sie beim Entriegeln des Fahrzeugs
nicht aus. In diesem Fall muss der Schalter
a er

neut
gezogen werden.
Das Ein- und Ausklappen der Außenspiegel
mit der Fernbedienung kann durch einen
Vertreter des CITROËN-Händlernetzes
oder durch eine qualifizier te Fachwerkstatt
deaktiviert werden.
Im Notfall können die Außenspiegel von
Hand eingeklappt werden.
Wenn Ihr Fahrzeug mit dieser Funktion
ausgestattet ist, er folgt das Abtrocknen
/ Abtauen der Außenspiegel durch
Drücken der Betätigung für die
Heckscheibenheizung.
Für weitere Informationen zum Beschlagfreihalten /
Entfrosten der Heckscheibe, siehe entsprechenden
Abschnitt.
Bordkomfort

DS3_de_Chap03_confort_ed02-2015

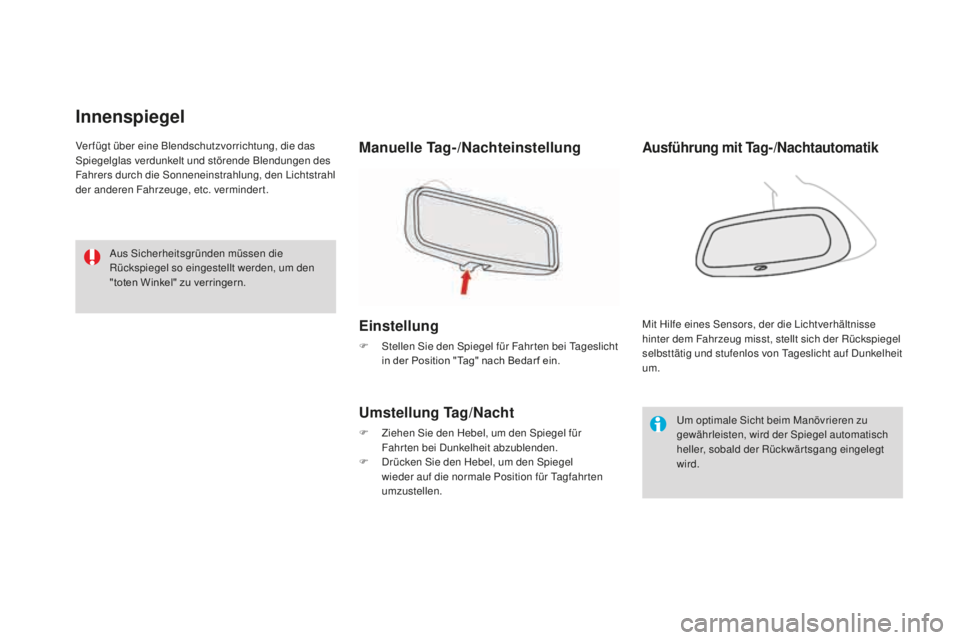

Innenspiegel
manuelle Tag-/Nachteinstellung
E instellung
F Stellen Sie den Spiegel für Fahr ten bei Tageslicht
i n der Position "Tag" nach Bedar f ein.
Umstellung Tag/Nacht
F Ziehen Sie den Hebel, um den Spiegel für
F ahrten bei Dunkelheit abzublenden.
F
Dr

ücken Sie den Hebel, um den Spiegel
wieder auf die normale Position für Tagfahr ten
umzustellen. Mit Hilfe eines Sensors, der die Lichtverhältnisse
hinter dem Fahrzeug misst, stellt sich der Rückspiegel
selbsttätig und stufenlos von Tageslicht auf Dunkelheit
um.
ausführung mit Tag-/Nachtautomatik
Um optimale Sicht beim Manövrieren zu
gewährleisten, wird der Spiegel automatisch
heller, sobald der Rückwärtsgang eingelegt
wird.
Ver fügt über eine Blendschutzvorrichtung, die das
Spiegelglas verdunkelt und störende Blendungen des
Fahrers durch die Sonneneinstrahlung, den Lichtstrahl
der anderen Fahrzeuge, etc. vermindert.
Aus Sicherheitsgründen müssen die
Rückspiegel so eingestellt werden, um den
"toten Winkel" zu verringern.

81
DS3_de_Chap03_confort_ed02-2015

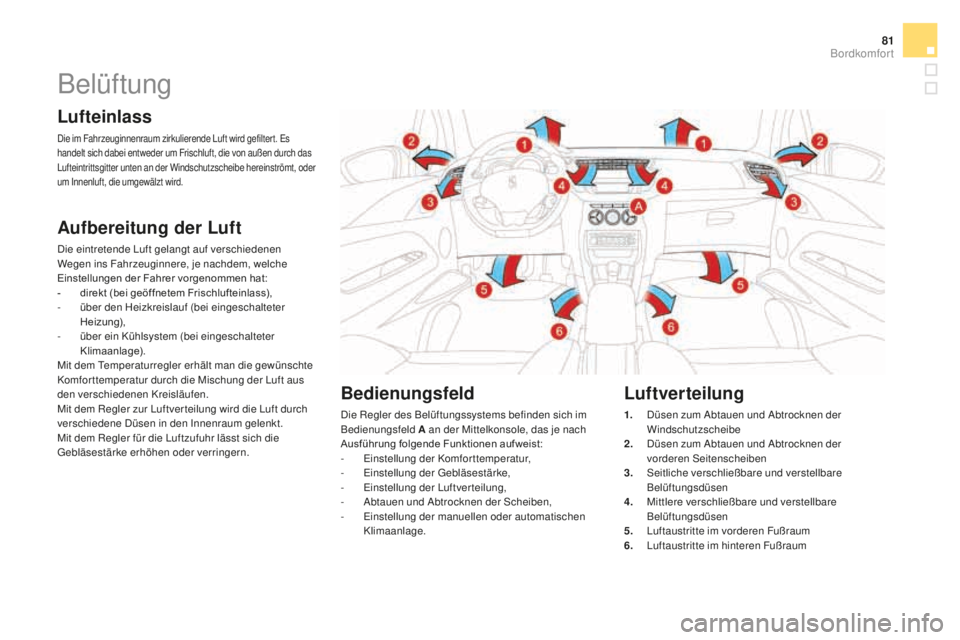

Belüftung
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft wird gefiltert. Es
handelt sich dabei entweder um Frischluft, die von außen durch das
Lufteintrittsgitter unten an der Windschutzscheibe hereinströmt, oder
um Innenluft, die umgewälzt wird.
aufbereitung der Luft
Die eintretende Luft gelangt auf verschiedenen
Wegen ins Fahrzeuginnere, je nachdem, welche
Einstellungen der Fahrer vorgenommen hat:
-
di
rekt (bei geöffnetem Frischlufteinlass),
-
üb

er den Heizkreislauf (bei eingeschalteter
H eizung),
-
üb

er ein Kühlsystem (bei eingeschalteter
Klimaanlage).
Mit dem Temperaturregler erhält man die gewünschte
Komfor ttemperatur durch die Mischung der Luft aus
den verschiedenen Kreisläufen.
Mit dem Regler zur Luftver teilung wird die Luft durch
verschiedene Düsen in den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lässt sich die
Gebläsestärke erhöhen oder verringern.
Bedienungsfeld
Die Regler des Belüftungssystems befinden sich im
Bedienungsfeld a a n der Mittelkonsole, das je nach
Ausführung folgende Funktionen auf weist:
-
Ei

nstellung der Komforttemperatur,
-
Ei

nstellung der Gebläsestärke,
-
Ei

nstellung der Luftverteilung,
-
Ab

tauen und Abtrocknen der Scheiben,
-
Ei

nstellung der manuellen oder automatischen
Klimaanlage.
Luftverteilung
1. Düsen zum Abtauen und Abtrocknen der
W indschutzscheibe
2.
Dü

sen zum Abtauen und Abtrocknen der
vorderen Seitenscheiben
3.
Se

itliche verschließbare und verstellbare
Belüftungsdüsen
4.
Mit

tlere verschließbare und verstellbare
Belüftungsdüsen
5.
Lu

ftaustritte im vorderen Fußraum
6.
Lu

ftaustritte im hinteren Fußraum
Bordkomfort

DS3_de_Chap03_confort_ed02-2015

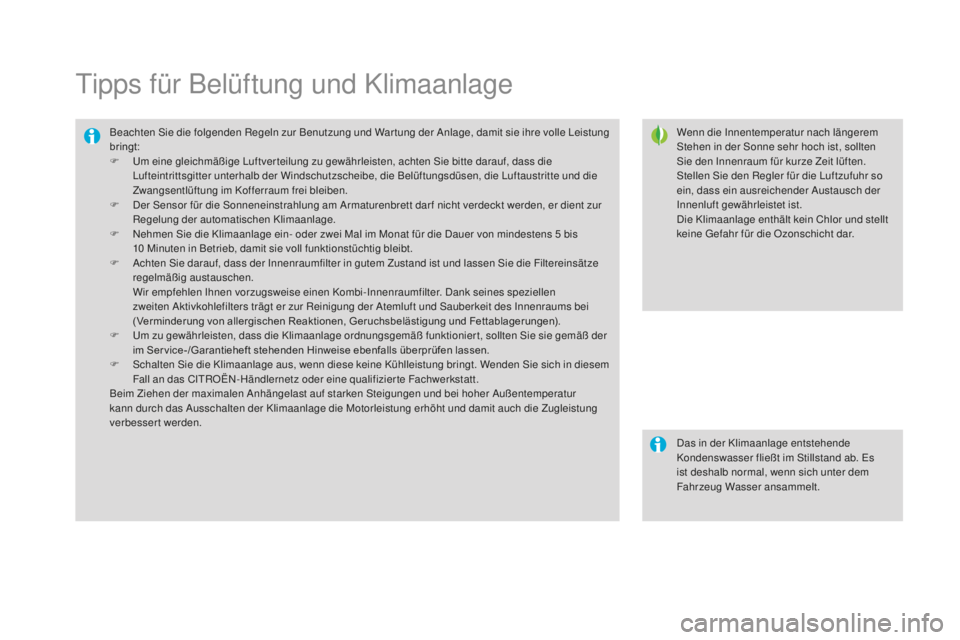

Tipps für Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem
Stehen in der Sonne sehr hoch ist, sollten
Sie den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so
ein, dass ein ausreichender Austausch der
Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor und stellt
keine Gefahr für die Ozonschicht dar.
Beachten Sie die folgenden Regeln zur Benutzung und War tung der Anlage, damit sie ihre volle Leistung
bringt:
F
Um e

ine gleichmäßige Luftver teilung zu gewährleisten, achten Sie bitte darauf, dass die
Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die
Zwangsentlüftung im Kofferraum frei bleiben.
F
De

r Sensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden, er dient zur
Regelung der automatischen Klimaanlage.
F
Ne

hmen Sie die Klimaanlage ein- oder zwei Mal im Monat für die Dauer von mindestens 5
b

is
10
M

inuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F
Ac

hten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze
regelmäßig austauschen.
Wi

r empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen
zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei
(Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).
F
Um z

u gewährleisten, dass die Klimaanlage ordnungsgemäß funktionier t, sollten Sie sie gemäß der
im Service-/Garantieheft stehenden Hinweise ebenfalls überprüfen lassen.
F
Sc

halten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur
kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung
verbessert werden.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab. Es
ist deshalb normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.

83
DS3_de_Chap03_confort_ed02-2015

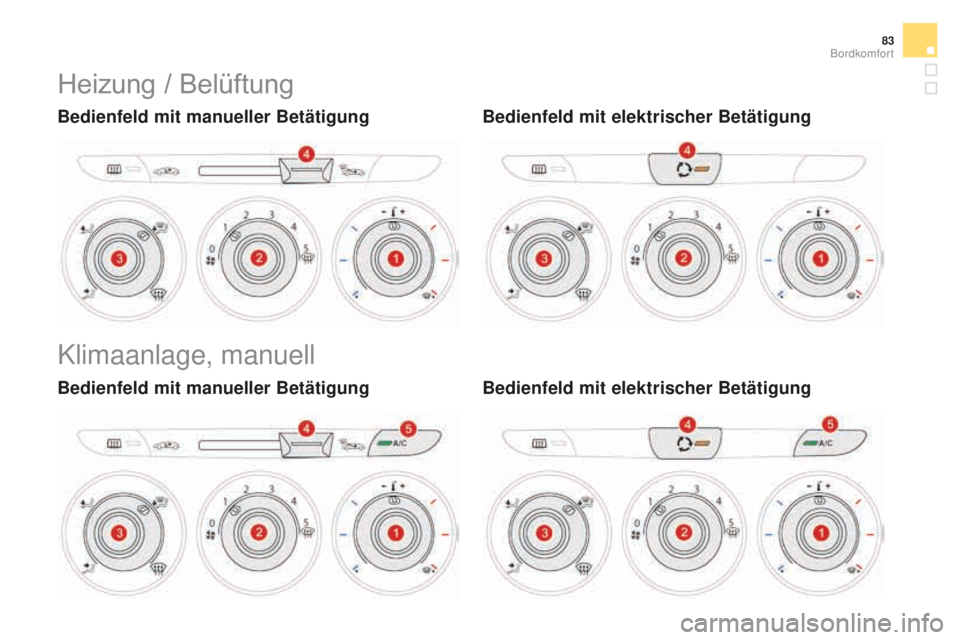

Heizung / Belüftung
Bedienfeld mit manueller BetätigungBedienfeld mit elektrischer Betätigung
Klimaanlage, manuell
Bedienfeld mit manueller BetätigungBedienfeld mit elektrischer Betätigung
Bordkomfort

DS3_de_Chap03_confort_ed02-2015

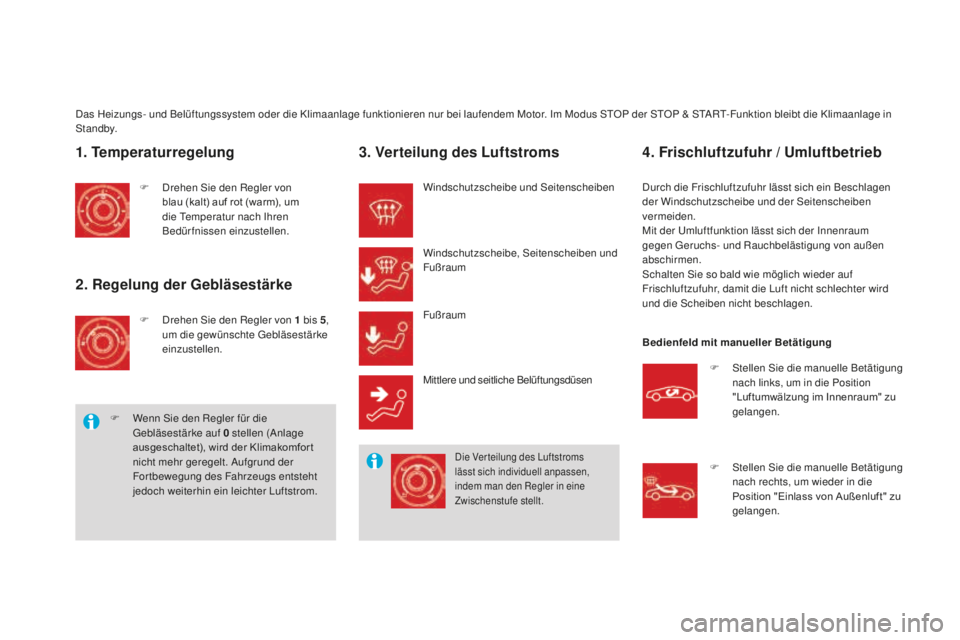

Das Heizungs- und Belüftungssystem oder die Klimaanlage funktionieren nur bei laufendem Motor. Im Modus STOP der STOP & START-Funktion bleibt die Klimaanlage in
S t a n dby.
1. Temperaturregelung
F Drehen Sie den Regler von
blau (kalt) auf rot (warm), um
die Temperatur nach Ihren
Bedürfnissen einzustellen.
2. Regelung der Gebläsestärke
F Drehen Sie den Regler von 1 b is 5,
um die gewünschte Gebläsestärke
einzustellen.
F
We

nn Sie den Regler für die
Gebläsestärke auf 0
s

tellen (Anlage
ausgeschaltet), wird der Klimakomfor t
nicht mehr geregelt. Aufgrund der
Fortbewegung des Fahrzeugs entsteht
jedoch weiterhin ein leichter Luftstrom.
3. Verteilung des Luftstroms
Windschutzscheibe und Seitenscheiben
Windschutzscheibe, Seitenscheiben und
Fußraum
Fußraum
Mittlere und seitliche Belüftungsdüsen
Die Ver teilung des Luftstroms
lässt sich individuell anpassen,
indem man den Regler in eine
Zwischenstufe stellt.
4. Frischluftzufuhr / Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein Beschlagen
der Windschutzscheibe und der Seitenscheiben
vermeiden.
Mit der Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von außen
abschirmen.
Schalten Sie so bald wie möglich wieder auf
Frischluftzufuhr, damit die Luft nicht schlechter wird
und die Scheiben nicht beschlagen.
Bedienfeld mit manueller Betätigung
F
St

ellen Sie die manuelle Betätigung
nach links, um in die Position
"Luftumwälzung im Innenraum" zu
gelangen.
F
St

ellen Sie die manuelle Betätigung
nach rechts, um wieder in die
Position "Einlass von Außenluft" zu
gelangen.

85
DS3_de_Chap03_confort_ed02-2015
5. Klimaanlage ein / aus
Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht und kann nur
effizient funktionieren, wenn die Scheiben
geschlossen sind.

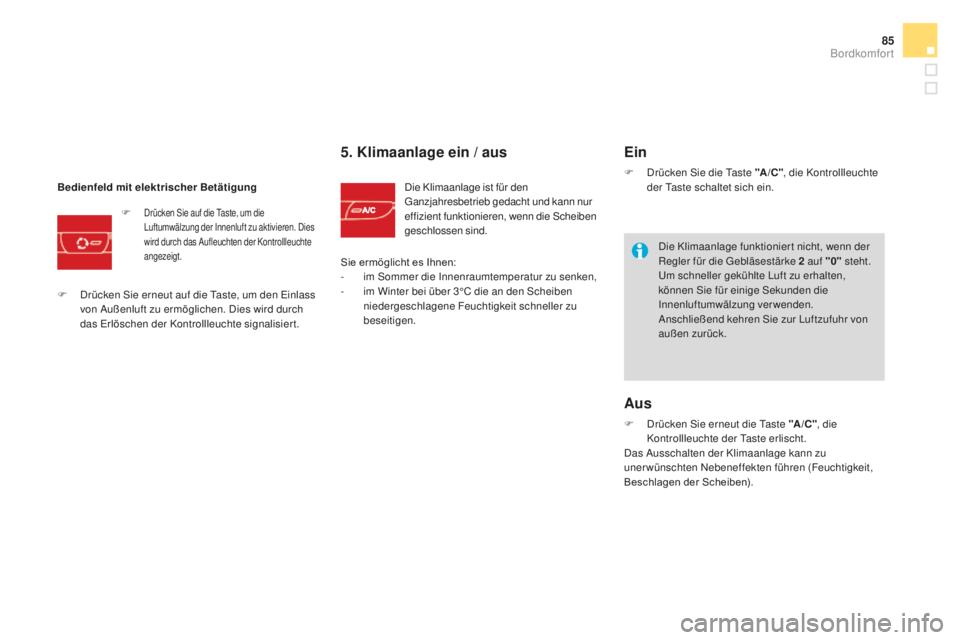

Bedienfeld mit elektrischer Betätigung
F
Drücken Sie auf die Taste, um die
Luftumwälzung der Innenluft zu aktivieren. Dies
wird durch das Aufleuchten der Kontrollleuchte
angezeigt.
F Drücken Sie erneut auf die Taste, um den Einlass
von Außenluft zu ermöglichen. Dies wird durch
das Erlöschen der Kontrollleuchte signalisiert. Sie ermöglicht es Ihnen:
-
im

Sommer die Innenraumtemperatur zu senken,
- im W inter bei über 3°C die an den Scheiben
niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
Ein
F Drücken Sie die Taste "a/C ", die Kontrollleuchte
der Taste schaltet sich ein.
aus
F Drücken Sie erneut die Taste "a/C ", die
Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage kann zu
unerwünschten Nebeneffekten führen (Feuchtigkeit,
Beschlagen der Scheiben). Die Klimaanlage funktionier t nicht, wenn der
Regler für die Gebläsestärke
2 a

uf "0"
steht.
Um schneller gekühlte Luft zu erhalten,
können Sie für einige Sekunden die
Innenluftumwälzung verwenden.
Anschließend kehren Sie zur Luftzufuhr von
außen zurück.
Bordkomfort

DS3_de_Chap03_confort_ed02-2015

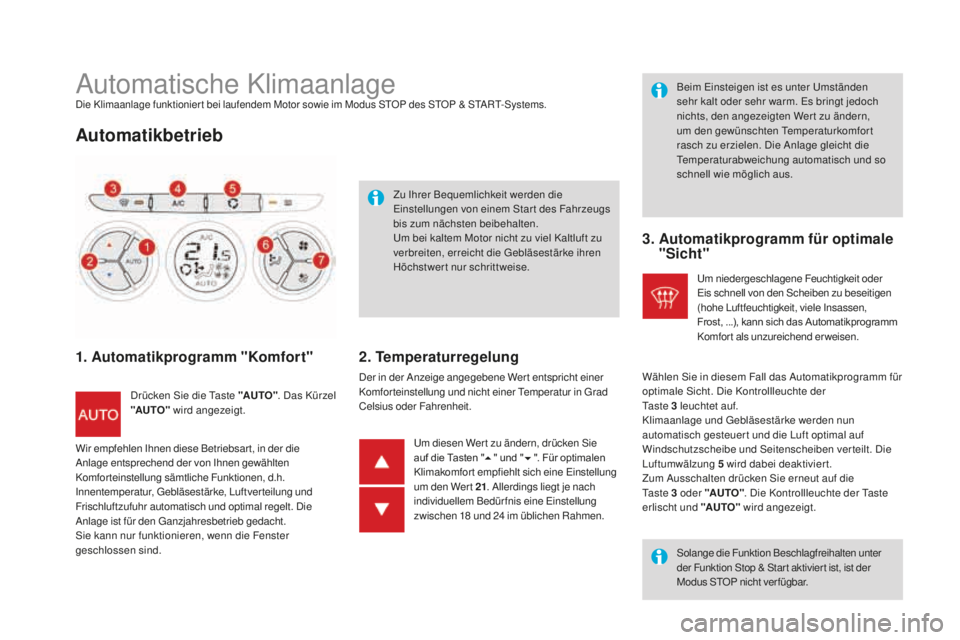

Automatische KlimaanlageDie Klimaanlage funktionier t bei laufendem Motor sowie im Modus STOP des STOP & START-Systems.
automatikbetrieb
1. automatikprogramm "Komfort"
Drücken Sie die Taste "aUTO". Das Kürzel
"aUT O" wird angezeigt. Zu Ihrer Bequemlichkeit werden die
Einstellungen von einem Start des Fahrzeugs
bis zum nächsten beibehalten.
Um bei kaltem Motor nicht zu viel Kaltluft zu
verbreiten, erreicht die Gebläsestärke ihren
Höchstwert nur schrittweise.
2. Temperaturregelung
Der in der Anzeige angegebene Wer t entspricht einer
Komforteinstellung und nicht einer Temperatur in Grad
Celsius oder Fahrenheit. Beim Einsteigen ist es unter Umständen
sehr kalt oder sehr warm. Es bringt jedoch
nichts, den angezeigten Wer t zu ändern,
um den gewünschten Temperaturkomfor t
rasch zu erzielen. Die Anlage gleicht die
Temperaturabweichung automatisch und so
schnell wie möglich aus.
Um diesen Wer t zu ändern, drücken Sie
auf die Tasten " 5" und " 6". Für optimalen
Klimakomfort empfiehlt sich eine Einstellung
um den Wer t 21 . Allerdings liegt je nach
individuellem Bedürfnis eine Einstellung
zwischen
1

8
u
nd 24
i
m üblichen Rahmen.
3. automatikprogramm für optimale
" Sicht"
Um niedergeschlagene Feuchtigkeit oder
Eis schnell von den Scheiben zu beseitigen
(hohe Luftfeuchtigkeit, viele Insassen,
Frost,
.

..), kann sich das Automatikprogramm
Komfort als unzureichend erweisen.
Solange die Funktion Beschlagfreihalten unter
der Funktion Stop & Star t aktivier t ist, ist der
Modus STOP nicht ver fügbar.
Wählen Sie in diesem Fall das Automatikprogramm für
optimale Sicht. Die Kontrollleuchte der
Ta s t e 3
l

euchtet auf.
Klimaanlage und Gebläsestärke werden nun
automatisch gesteuer t und die Luft optimal auf
Windschutzscheibe und Seitenscheiben verteilt. Die
Luftumwälzung 5
w

ird dabei deaktiviert.
Zum Ausschalten drücken Sie erneut auf die
Ta s t e 3
o

der "
aUT
O". Die Kontrollleuchte der Taste
erlischt und "
aUT

O" wird angezeigt.
Wir empfehlen Ihnen diese Betriebsart, in der die
Anlage entsprechend der von Ihnen gewählten
Komforteinstellung sämtliche Funktionen, d.h.
Innentemperatur, Gebläsestärke, Luftverteilung und
Frischluftzufuhr automatisch und optimal regelt. Die
Anlage ist für den Ganzjahresbetrieb gedacht.
Sie kann nur funktionieren, wenn die Fenster
geschlossen sind.

87
DS3_de_Chap03_confort_ed02-2015
Es ist möglich, eine oder mehrere Funktionen von Hand
zu regeln, während die übrigen Funktionen weiterhin
automatisch gesteuert werden.
Das Symbol "
aUT
O" erlischt.
Zum Umschalten auf Automatikbetrieb drücken Sie die
Ta s t e "
aUT

O".
manuelle Regelung über die Bedientasten
4. Klimaanlage ein/aus
Zur maximalen Kühlung bzw. Aufheizung
des Innenraums kann der Mindestwert
14
u

nterschritten bzw. der Höchstwer t
28
ü

berschritten werden.
F
Dr

ücken Sie auf die Taste 2
b
lau bis
zur Anzeige von "LO" oder 2
r

ot bis zur
Anzeige von "HI" . Durch Betätigen dieser Taste lässt sich die
Klimaanlage (Kühlluft) ausschalten.
Das Ausschalten der Klimaanlage kann
zu unangenehmen Begleiterscheinungen
führen (Feuchtigkeit, Beschlag).
5. Frischluftzufuhr / Luftumwälzung
Durch Drücken dieser Taste kann die Frischluftzufuhr
gesperr t werden, sodass die Luft im Innenraum
umgewälzt wird. Das Symbol für den Umluftbetrieb
5
ers

cheint in der Anzeige.
Fahren Sie nicht zu lange mit Umluftbetrieb
(die Scheiben können beschlagen und die
Luft schlechter werden).
Das Umschalten auf manuellen Betrieb kann zu
unangenehmen Begleiterscheinungen führen
(Temperatur, Feuchtigkeit, Geruch, beschlagene
Scheiben) und ist nicht optimal, was den
Raumkomfort angeht.
Durch erneutes Betätigen der Taste wird die
Klimaanlage (Kühlluft) wieder auf automatischen
Betrieb geschaltet. In der Anzeige erscheint "
a/C
".Durch die Umluftfunktion lässt sich der Innenraum gegen
Geruchs- und Rauchbelästigung von außen abschirmen.
Durch erneutes Drücken dieser oder der "
aUT

O"-
Taste wird der Frischlufteinlass wieder geöffnet und die
Frischluftzufuhr erneut automatisch geregelt. Das Symbol
für den Umluftbetrieb 5
erl

ischt.
Bordkomfort

DS3_de_Chap03_confort_ed02-2015

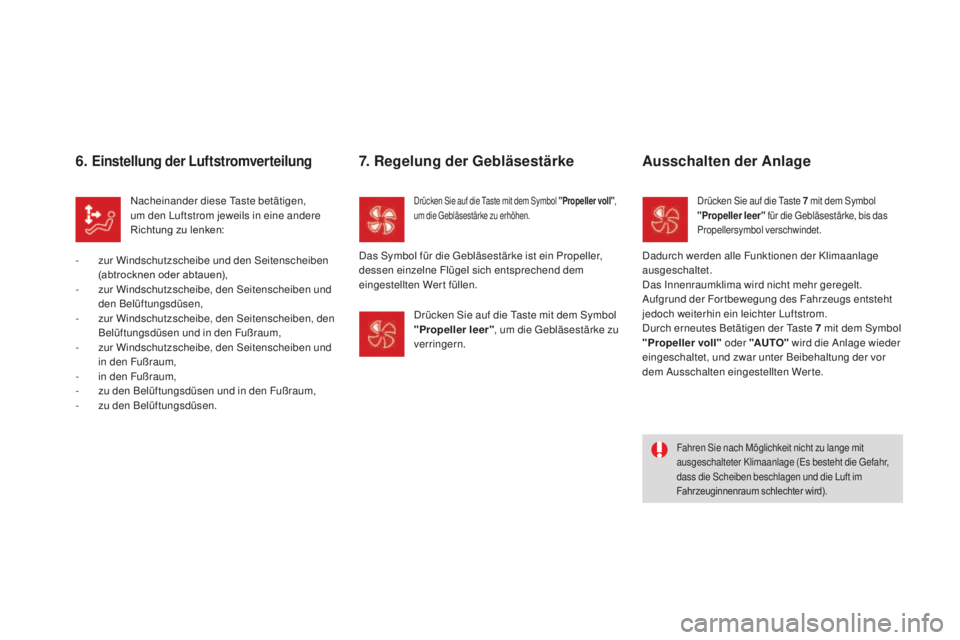

6. Einstellung der Luftstromverteilung
Nacheinander diese Taste betätigen,
um den Luftstrom jeweils in eine andere
Richtung zu lenken:
-
zu

r Windschutzscheibe und den Seitenscheiben
(abtrocknen oder abtauen),
-
zu

r Windschutzscheibe, den Seitenscheiben und
den Belüftungsdüsen,
-
zu

r Windschutzscheibe, den Seitenscheiben, den
Belüftungsdüsen und in den Fußraum,
-
zu

r Windschutzscheibe, den Seitenscheiben und
in den Fußraum,
-
in d

en Fußraum,
-
zu d

en Belüftungsdüsen und in den Fußraum,
-
zu

den Belüftungsdüsen.
Fahren Sie nach Möglichkeit nicht zu lange mit
ausgeschalteter Klimaanlage (Es besteht die Gefahr,
dass die Scheiben beschlagen und die Luft im
Fahrzeuginnenraum schlechter wird).
Drücken Sie auf die Taste mit dem Symbol "Propeller voll" ,
um die Gebläsestärke zu erhöhen.
7. Regelung der Gebläsestärke
Das Symbol für die Gebläsestärke ist ein Propeller,
dessen einzelne Flügel sich entsprechend dem
eingestellten Wert füllen.
Drücken Sie auf die Taste mit dem Symbol
"Propeller leer" , um die Gebläsestärke zu
verringern.
ausschalten der anl age
Drücken Sie auf die Taste 7 mit de m Symbol
"Propeller leer" für die Gebläsestärke, bis das
Propellersymbol verschwindet.
Dadurch werden alle Funktionen der Klimaanlage
ausgeschaltet.
Das Innenraumklima wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs entsteht
jedoch weiterhin ein leichter Luftstrom.
Durch erneutes Betätigen der Taste 7
m

it dem Symbol
"Propeller voll" oder "
aUT

O" wird die Anlage wieder
eingeschaltet, und zwar unter Beibehaltung der vor
dem Ausschalten eingestellten Werte.
