Iluminat interior
Plafoniera (1 / W5W)
Desprindeti caracasa plafonierei 1 cu o surubelnita
mica, de pe latura unde este amplasata comanda,
pentru a avea acces la becul defect.
Lumini de citit harta (2 / W5W)
Demontati carcasa plafonierei 1 . Desprindeti
carcasa spotului respectiv, pentru a avea acces
la becul spotului 2 in cauza.
Iluminat de portbagaj (W5W)
Demontati caseta, impingand soclul dinspre
spate.
Iluminat de spatiu pentru picioare si
compartiment de depozitare central (W5W)
Desprindeti carcasa corpului de iluminat,
pentru acces la bec.
Iluminat de torpedo (W5W)
Desprindeti carcasa corpului de iluminat,
pentru acces la bec.
Informaţii practice

DS3_ro_Chap08_info-pratiques_ed02-2015
Inlocuirea unei sigurante
Instalarea accesoriilor
electrice
Circuitul electric este conceput pentru
a funcţiona cu echipamente de serie
sau opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un Service autorizat.
CITROËN isi declină orice
responsabilitate privind cheltuielile
cauzate de aducerea în stare
de funcţionare a vehiculului
dumneavoastră, sau de defectiunile
rezultate din instalarea de accesorii
auxiliare nefurnizate, nerecomandate
de CITROËN şi neinstalate conform
instrucţiunilor sale, mai ales
cand consumul tuturor aparatelor
suplimentare conectate este mai mare
de 10 miliamperi.
Penseta de extracţie şi suporturile pentru
siguranţele de schimb sunt instalate pe spatele
capacului casetei cu siguranţe din planşa de
bord.
Pentru a ajunge la ele:
F
de

schideti capacul trăgând de o parte,
F
ind

epartati capacul complet,
F
sc

oateţi penseta.
Acces la scule
Înainte de a înlocui siguranţa, este necesar
să se cunoască cauza penei pentru a o putea
remedia.
F
Id
entificaţi siguranţa defectă, analizând
starea filamentului său.
Inlocuirea unei sigurante
Buna Arsa
F
Ut

ilizaţi penseta specială, pentru a scoate
siguranţa din locaşul său.
F
În

locuiţi întotdeauna siguranţa defectă cu
una având intensitatea echivalentă cu cea
arsă.
F
Ve

rificaţi corespondenţa dintre numărul
gravat pe cutie, intensitatea gravată
deasupra şi tabelele de mai jos.

221
DS3_ro_Chap08_info-pratiques_ed02-2015
Sigurante in plansa de bord
Caseta cu siguranţe este amplasata în partea
inferioară a planşei de bord (în partea stângă).
Acces la sigurante
F Vezi paragraful "Acces la scule".

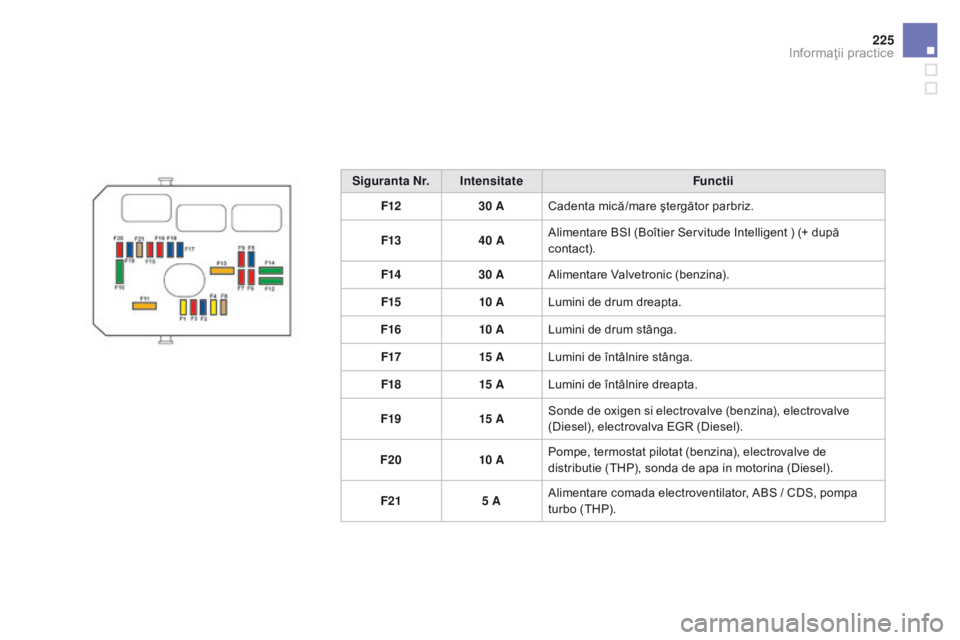

Tabel cu sigurante
Siguranta Nr. IntensitateFunctii
FH36 5 ABSR (Boîtier de Servitude Remorque).
FH37 -Neutilizat.
FH38 20 AAmplificator Hi-Fi.
FH39 20 AIncazire scaune.
FH40 40 ABSR (Boîtier de Servitude Remorque).
Siguranta Nr. Intensitate Functii
F1 15 AŞtergător de luneta.
F2 -Neutilizat.
F3 5 ACalculator airbaguri şi pretensionări pirotehnice.
F4 10 AAer conditionat, contactor de ambreiaj, pompa filtru de
particule (Diesel), priza diagnostic, debitmetru de aer
(Diesel).
F5 30 AActionare geamuri, comanda actionare geam pasager,
motor actionare geamuri fata.
F6 30 AMotor actionare geamuri conducator.
F7 5 APlafoniera, iluminat torpedo.
Informaţii practice

DS3_ro_Chap08_info-pratiques_ed02-2015
Siguranta Nr. IntensitateFunctii
F8 20 ASistem audio, radionavigatie, ecran multifuncţional,
calculator de alarma, sirena de alarma.
F9 30 A
Priză de 12 V, brichetă, alimentare suport pentru sistem de navigatie portabil.
F10 15 AComenzi la volan.
F11 15 AAntifurt, priza diagnosticare, calculator CV automata.
F12 15 A
Senzor de ploaie / luminozitate, BSR (Boîtier de Servitude Remorque).
F13 5 AContactor de stop principal, BSM (Boîtier de Servitude Moteur).
F14 15 ACalculator de asistare la parcare, calculator airbaguri,
tablou de bord, aer conditionat automat, USB box,
amplificator Hi-Fi.
F15 30 ABlocare deschideri.
F16 -Neutilizat.
F17 40 ADegivrare lunetă şi retrovizoare exterioare.
SH -Shunt PARC.

223
DS3_ro_Chap08_info-pratiques_ed02-2015
Sigurante in
compartimentul motorului
Caseta cu siguranţe este amplasata în
compartimentul motorului, aproape de baterie
(în partea stângă).Acces la sigurante
F Desfaceţi capacul.
F În locuiţi siguranţa (vezi paragraful
corespunzător).
F
Du

pă intervenţie, închideţi cu grijă capacul,
pentru a garanta etanşeitatea cutiei cu
siguranţe.
Orice interventie la sigurantele din
modulul amplasat pe baterie trebuie
efectuata in reteaua CITROËN sau la
un Service autorizat.
Informaţii practice

DS3_ro_Chap08_info-pratiques_ed02-2015
Tabel cu sigurante
Siguranta Nr. IntensitateFunctii
F1 20 AAlimentare calculator motor, releu de comanda grup electroventilator, releu principal control motor
multifunctional, pompa injectie (Diesel).
F2 15 AClaxon.
F3 10 ASpălare geamuri faţă/spate.
F4 20 ALumini de zi.
F5 15 AIncălzire motorină (Diesel), pompa aditiv filtru de particule (Diesel), debitmetru de aer (Diesel), electrovalva
EGR (Diesel), incalzitor blow-by si electrovalve (benzina).
F6 10 ACalculator ABS / CDS, contactor de stop secundar.
F7 10 ADirecţie asistată electric, cutie de viteze automata.
F8 25 AComanda demaror.
F9 10 AModul de comutatie si de protectie (Diesel).
F10 30 AIncalzire motorina (Diesel), incalzitor blow-by (Diesel), pompa de carburant (benzina), injectoare bobine de
aprindere (benzina).
F11 40 AVentilator de aer condiţionat.

225
DS3_ro_Chap08_info-pratiques_ed02-2015
Siguranta Nr. IntensitateFunctii
F12 30 ACadenta mică/mare ştergător parbriz.
F13 40 AAlimentare BSI (Boîtier Servitude Intelligent ) (+ după
contact).
F14 30 AAlimentare Valvetronic (benzina).
F15 10 ALumini de drum dreapta.
F16 10 ALumini de drum stânga.
F17 15 ALumini de întâlnire stânga.
F18 15 ALumini de întâlnire dreapta.
F19 15 ASonde de oxigen si electrovalve (benzina), electrovalve
(Diesel), electrovalva EGR (Diesel).
F20 10 APompe, termostat pilotat (benzina), electrovalve de
distributie (THP), sonda de apa in motorina (Diesel).
F21 5 AAlimentare comada electroventilator, ABS / CDS, pompa
turbo (THP).
Informaţii practice

DS3_ro_Chap08_info-pratiques_ed02-2015
Tabel cu sigurante maxi
Siguranta Nr. IntensitateFunctii
MF1* 60 AGrup electroventilator.
MF2* 30 APompa ABS / CDS.
MF3* 30 AElectrovalve ABS / CDS.
MF4* 60 AAlimentare BSI (Boîtier de Servitude Intelligent).
MF5* 60 AAlimentare BSI (Boîtier de Servitude Intelligent).
MF6* 30 AGrup electroventilator aditional (THP).
MF7* 80 ACaseta cu sigurante in habitaclu.
MF8* -Neutilizat.
*
Si

guranţele de tip maxi reprezinta o protecţie suplimentară a sistemelor electrice. Orice intervenţie asupra acestor siguranţe maxi trebuie efectuată
de reţeaua CITROËN sau un Service autorizat.

227
DS3_ro_Chap08_info-pratiques_ed02-2015
Baterie 12 V
Bateria este situata sub capota motorului.
Pentru acces la baterie:
F
de
schideţi capota folosind maneta din
interior, apoi pe cea din exterior,
F
fi

xaţi tija de sustinere a capotei,
F
ri

dicati capacul de plastic de pe borna (+).
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Generalitati
Baterii de pornire cu plumb
Bateriile contin substante nocive ca
acidul sulfuric si plumbul.
Ele trebuie eliminate cu respectarea
prevederilor legale si nu trebuie in
niciun caz aruncate impreuna cu
gunoiul menajer.
Predati bateriile uzate de orice tip la un
punct de colectare specializat.
Versiunile echipate cu sistemul Stop &
Start dispun de o baterie cu plumb de
12 V avand o tehnologie si caracteristici
specifice.
Inlocuirea ei trebuie efectuata exclusiv
in reteaua CITROËN sau la un service
autorizat. Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie la o baterie trebuie
efectuata intrun mediu aerisit, ferit
de foc deschis sau surse de scantei,
pentru a evita orice risc de explozie sau
incendiu.
Spalati-va mainile la terminarea
operatiilor.
Daca vehiculul este echipat cu cutie
de viteze pilotata sau automata, nu
incercati niciodata sa porniti motorul
prin impingerea vehiclului.
Borna (-) a bateriei nu este accesibila.
Un punct de masa detasat este amplasat pe
structura aripii stanga fata.
Informaţii practice

DS3_ro_Chap08_info-pratiques_ed02-2015
Unele functii, printre care si Stop &
Start, nu sunt disponibile cat timp
bateria nu a atins un nivel de incarcare
suficient.
Nu porniţi niciodata motorul dacă
bateria este conectată la un redresor de
incarcare baterii.
Nu utilizati niciodata o statie de incarcare
baterii (booster) de 24 V sau mai mult.
Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Cele doua vehicule nu trebuie sa se
atinga.
Opriti toti consumatorii din cele doua
vehicule (sistem audio, stergatoare de
geam, lumini, ...).
Asigurati cablurilor electrice un traseu
care sa evite apropierea de partile mobile
ale motorului (ventilator, curele, ...).
Nu debranşaţi borna (+) cu motorul
pornit.
Pornire cu ajutorul altei
baterii
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul)
şi a unor cabluri de ajutor, sau de la o statie de
incarcare baterii (booster).
F
Ri

dicati protecţia de plastic a bonei (+),
dacă vehiculul este echipat.
F
Co

nectaţi cablul roşu la borna (+) a bateriei
în pana A (la nivelul partii metalice cu cot),
apoi la borna (+) a bateriei de rezerva B
sau a boosterului.
F
Co

nectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezerva B sau a boosterului (sau la masa
vehiculului de depanare).
F
Co

nectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C al
vehiculului în pana. F Po
rniţi motorul vehiculului de depanare,
apoi lăsaţi-l să meargă câteva minute.
F
Ac

ţionaţi demarorul vehiculului in pana şi
lăsaţi motorul să funcţioneze.
Daca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face o
noua incercare.
F
Aş

teptaţi revenirea turaţiei la ralanti, apoi
deconectaţi cablurile de curent în ordine
inversa.
F
Re

montaţi protecţia de plastic al bornei (+),
dacă vehiculul este echipat.
F
La

sati motorul in functiune, cu vehiculul
pornit sau oprit, minim 30 de minute,
pentru a permite bateriei sa atinga un nivel
de incarcare suficient.
