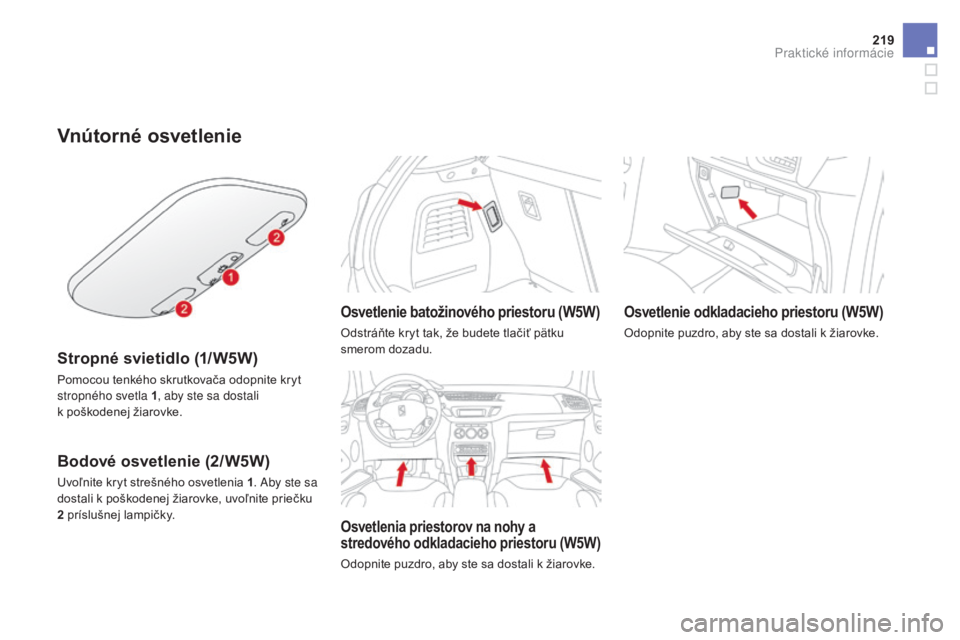

Vnútorné osvetlenie
Stropné svietidlo (1/W5W)
Pomocou tenkého skrutkovača odopnite kryt
stropného svetla 1, aby ste sa dostali
k poškodenej žiarovke.
Bodové osvetlenie (2/W5W)
Uvoľnite kryt strešného osvetlenia 1 . Aby ste sa
dostali k poškodenej žiarovke, uvoľnite priečku
2
p

ríslušnej lampičky.
Osvetlenie batožinového priestoru (W5W)
Odstráňte kryt tak, že budete tlačiť pätku
smerom dozadu.
Osvetlenia priestorov na nohy a
stredového odkladacieho priestoru (W5W)
Odopnite puzdro, aby ste sa dostali k žiarovke.
Osvetlenie odkladacieho priestoru (W5W)
Odopnite puzdro, aby ste sa dostali k žiarovke.
Praktické informácie

DS3_sk_Chap08_info-pratiques_ed02-2015

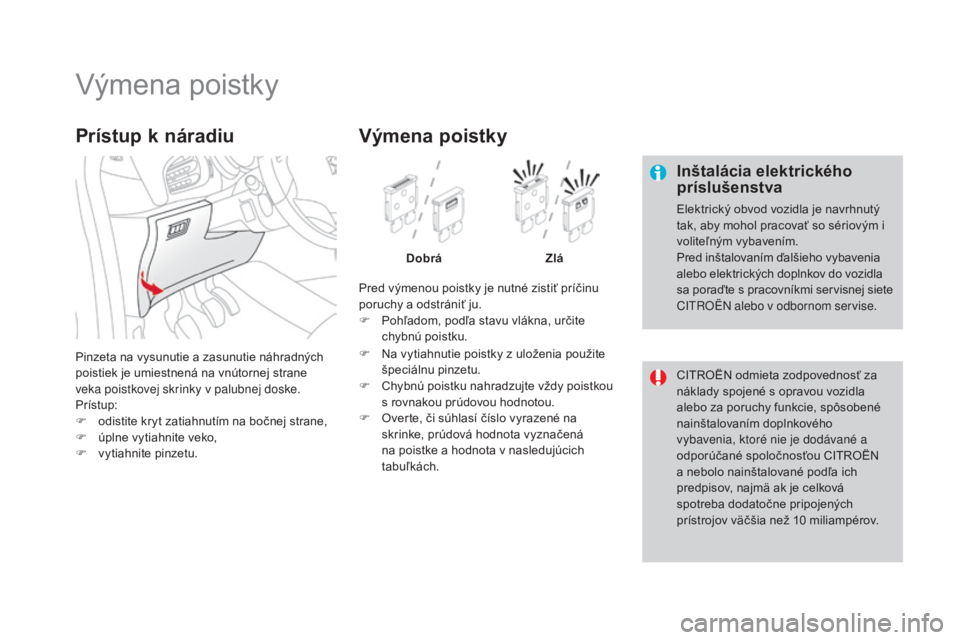

Výmena poistky
Inštalácia elektrického
príslušenstva
Elektrický obvod vozidla je navrhnutý
tak, aby mohol pracovať so sériovým i
voliteľným vybavením.
Pred inštalovaním ďalšieho vybavenia
alebo elektrických doplnkov do vozidla
sa poraďte s pracovníkmi servisnej siete
CITROËN alebo v odbornom servise.
CITROËN odmieta zodpovednosť za
náklady spojené s opravou vozidla
alebo za poruchy funkcie, spôsobené
nainštalovaním doplnkového
vybavenia, ktoré nie je dodávané a
odporúčané spoločnosťou CITROËN
a nebolo nainštalované podľa ich
predpisov, najmä ak je celková
spotreba dodatočne pripojených
prístrojov väčšia než 10
m
iliampérov.
Pinzeta na vysunutie a zasunutie náhradných
poistiek je umiestnená na vnútornej strane
veka poistkovej skrinky v palubnej doske.
Prístup:
F
od

istite kryt zatiahnutím na bočnej strane,
F
úp

lne vytiahnite veko,
F
vy

tiahnite pinzetu.
Prístup k náradiu
Pred výmenou poistky je nutné zistiť príčinu
poruchy a odstrániť ju.
F
Po
hľadom, podľa stavu vlákna, určite
chybnú poistku.
Výmena poistky
Dobrá Zlá
F
Na v
ytiahnutie poistky z uloženia použite
špeciálnu pinzetu.
F
Ch

ybnú poistku nahradzujte vždy poistkou
s rovnakou prúdovou hodnotou.
F
Ov

erte, či súhlasí číslo vyrazené na
skrinke, prúdová hodnota vyznačená
na poistke a hodnota v nasledujúcich
tabuľkách.

221
DS3_sk_Chap08_info-pratiques_ed02-2015

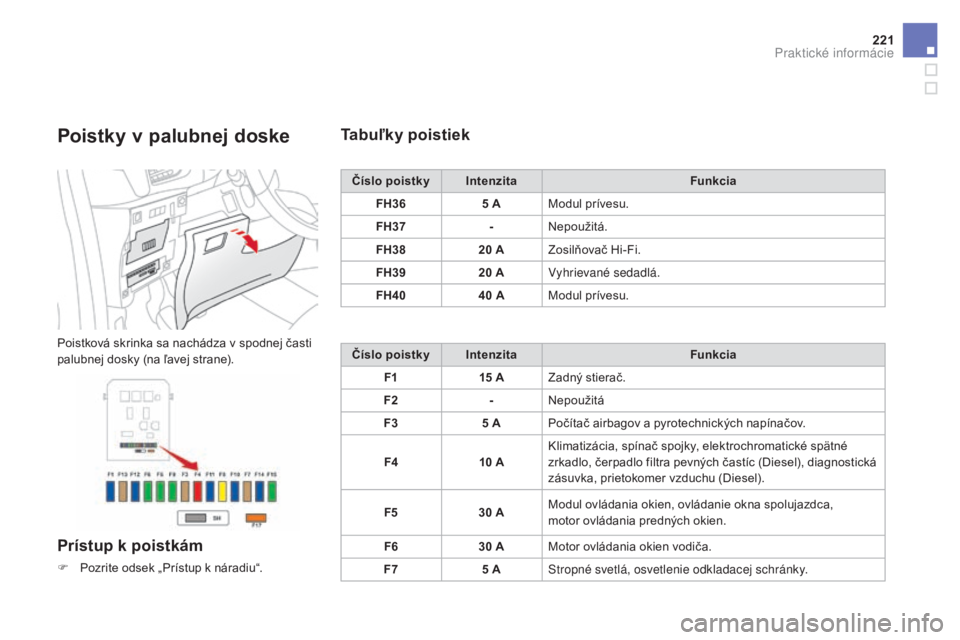

Poistky v palubnej doske
Poistková skrinka sa nachádza v spodnej časti
palubnej dosky (na ľavej strane).
Prístup k poistkám
F Pozrite odsek „Prístup k náradiu“.
Tabuľky poistiek
Číslo poistkyIntenzita Funkcia
FH36 5
AM

odul prívesu.
FH37 -Nepoužitá.
FH38 20
AZ

osilňovač Hi-Fi.
FH39 20
AVy

hrievané sedadlá.
FH40 40
AM

odul prívesu.
Číslo poistky Intenzita Funkcia
F1 15
AZ

adný stierač.
F2 -Nepoužitá
F3 5
AP

očítač airbagov a pyrotechnických napínačov.
F4 10
AK

limatizácia, spínač spojky, elektrochromatické spätné
zrkadlo, čerpadlo filtra pevných častíc (Diesel), diagnostická
zásuvka, prietokomer vzduchu (Diesel).
F5 30
AM

odul ovládania okien, ovládanie okna spolujazdca,
motor ovládania predných okien.
F6 30
AM

otor ovládania okien vodiča.
F7 5
AS

tropné svetlá, osvetlenie odkladacej schránky.
Praktické informácie

DS3_sk_Chap08_info-pratiques_ed02-2015

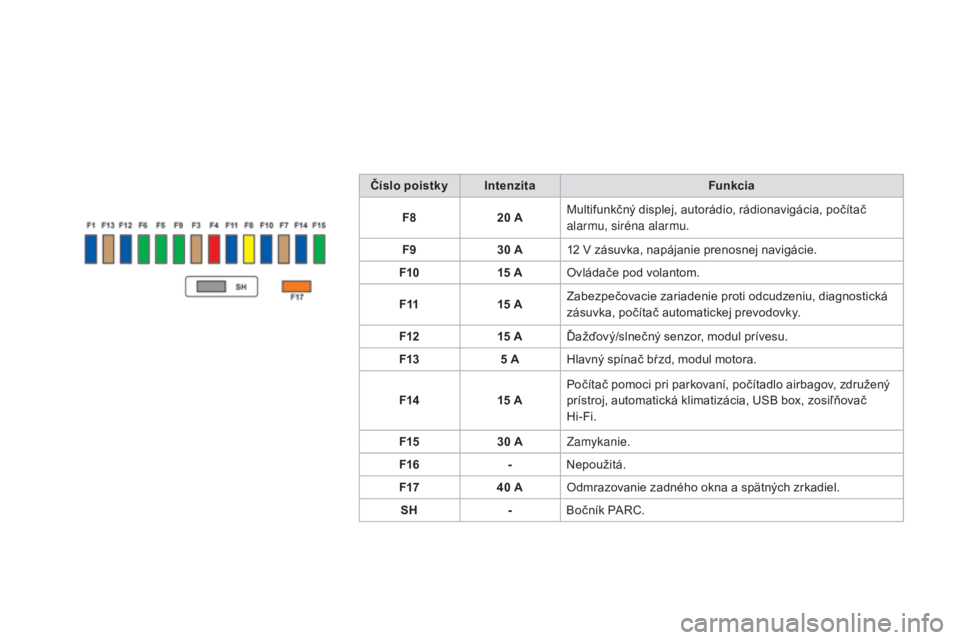

Číslo poistkyIntenzita Funkcia
F8 20
AM

ultifunkčný displej, autorádio, rádionavigácia, počítač
alarmu, siréna alarmu.
F9 30
A1

2
V z
ásuvka, napájanie prenosnej navigácie.
F10 15
AO

vládače pod volantom.
F11 15
AZ

abezpečovacie zariadenie proti odcudzeniu, diagnostická
zásuvka, počítač automatickej prevodovky.
F12 15
AĎ

ažďový/slnečný senzor, modul prívesu.
F13 5
AH

lavný spínač bŕzd, modul motora.
F14 15
AP

očítač pomoci pri parkovaní, počítadlo airbagov, združený
prístroj, automatická klimatizácia, USB box, zosiľňovač
Hi-Fi.
F15 30
AZ

amykanie.
F16 -Nepoužitá.
F17 40
AO

dmrazovanie zadného okna a spätných zrkadiel.
SH -Bočník PARC.

223
DS3_sk_Chap08_info-pratiques_ed02-2015

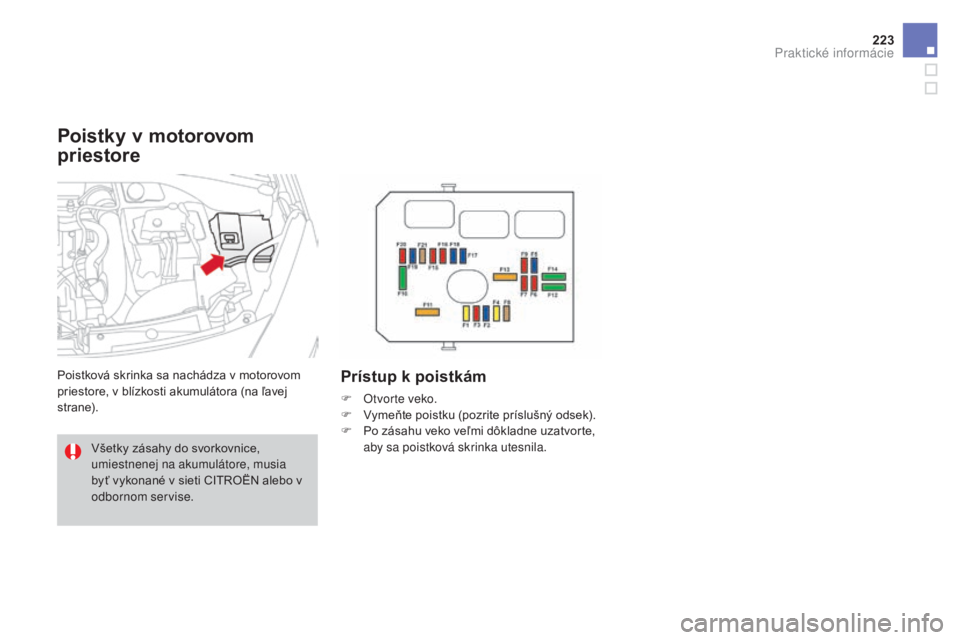

Poistky v motorovom
priestore
Poistková skrinka sa nachádza v motorovom
priestore, v blízkosti akumulátora (na ľavej
st r a n e).Prístup k poistkám
F Otvor te veko.
F Vy meňte poistku (pozrite príslušný odsek).
F
Po z

ásahu veko veľmi dôkladne uzatvorte,
aby sa poistková skrinka utesnila.
Všetky zásahy do svorkovnice,
umiestnenej na akumulátore, musia
byť vykonané v sieti CITROËN alebo v
odbornom servise.
Praktické informácie

DS3_sk_Chap08_info-pratiques_ed02-2015

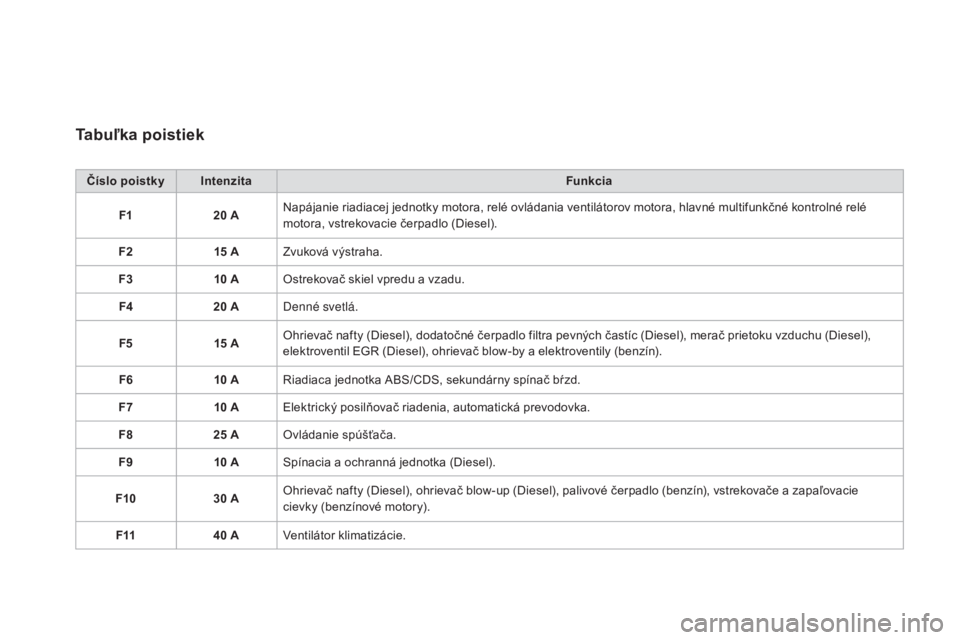

Tabuľka poistiek
Číslo poistkyIntenzita Funkcia
F1 20
AN

apájanie riadiacej jednotky motora, relé ovládania ventilátorov motora, hlavné multifunkčné kontrolné relé
motora, vstrekovacie čerpadlo (Diesel).
F2 15
AZ

vuková výstraha.
F3 10
AO

strekovač skiel vpredu a vzadu.
F4 20
AD

enné svetlá.
F5 15
AO

hrievač nafty (Diesel), dodatočné čerpadlo filtra pevných častíc (Diesel), merač prietoku vzduchu (Diesel),
elektroventil EGR (Diesel), ohrievač blow-by a elektroventily (benzín).
F6 10
AR

iadiaca jednotka ABS/CDS, sekundárny spínač bŕzd.
F7 10
AE

lektrický posilňovač riadenia, automatická prevodovka.
F8 25
AO

vládanie spúšťača.
F9 10
AS

pínacia a ochranná jednotka (Diesel).
F10 30
AO

hrievač nafty (Diesel), ohrievač blow-up (Diesel), palivové čerpadlo (benzín), vstrekovače a zapaľovacie
cievky (benzínové motory).
F11 40
AV

entilátor klimatizácie.

225
DS3_sk_Chap08_info-pratiques_ed02-2015

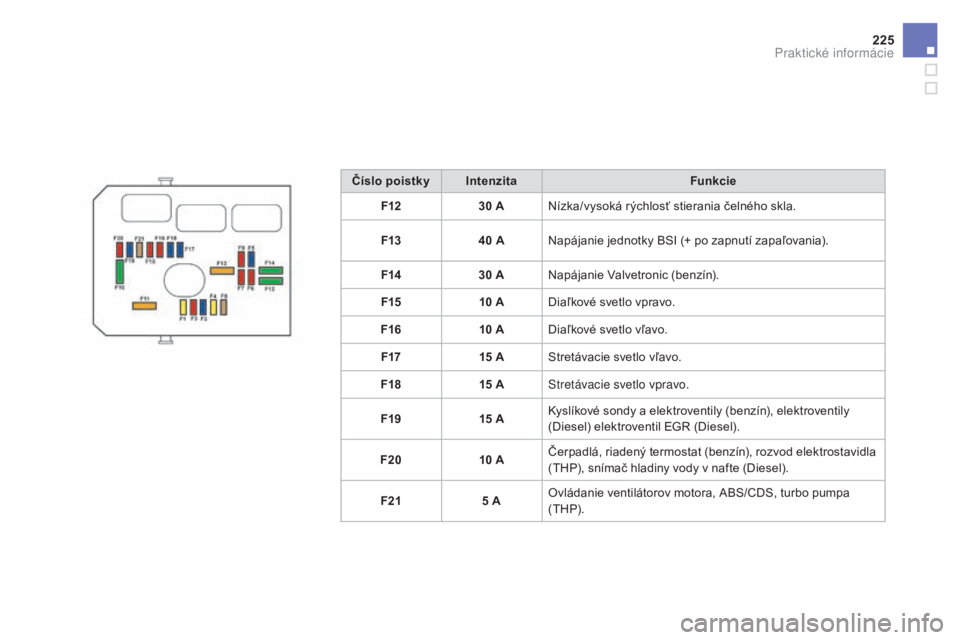

Číslo poistkyIntenzita Funkcie
F12 30
AN

ízka/vysoká rýchlosť stierania čelného skla.
F13 40
AN

apájanie jednotky BSI (+ po zapnutí zapaľovania).
F14 30
AN

apájanie Valvetronic (benzín).
F15 10
AD

iaľkové svetlo vpravo.
F16 10
AD

iaľkové svetlo vľavo.
F17 15
AS

tretávacie svetlo vľavo.
F18 15
ASt

retávacie svetlo vpravo.
F19 15
AK

yslíkové sondy a elektroventily (benzín), elektroventily
(Diesel) elektroventil EGR (Diesel).
F20 10
AČ

erpadlá, riadený termostat (benzín), rozvod elektrostavidla
(THP), snímač hladiny vody v nafte (Diesel).
F21 5
AO

vládanie ventilátorov motora, ABS/CDS, turbo pumpa
( THP).
Praktické informácie

DS3_sk_Chap08_info-pratiques_ed02-2015
Tabuľka maxi poistiek
Číslo poistkyIntenzita Funkcie
MF1* 60
AS

kupina moto ventilátor.
MF2* 30
AČ

erpadlo ABS/CDS.
MF3* 30
AE

lektroventily ABS/CDS.
MF4* 60
AS

vorkovnica inteligentnej riadiacej jednotky.
MF5* 60
AS

vorkovnica inteligentnej riadiacej jednotky.
MF6* 30
AP

rídavný systém moto-ventilátora (THP).
MF7* 80
AP

oistková skrinka v kabíne.
MF8* -Nepoužitá.
*
Ma

xi poistky sú doplnkovou ochranou elektrických systémov. Akýkoľvek zásah na týchto poistkách musí byť vykonaný v servisnej sieti CITROËN
alebo v odbornom servise.

227
DS3_sk_Chap08_info-pratiques_ed02-2015

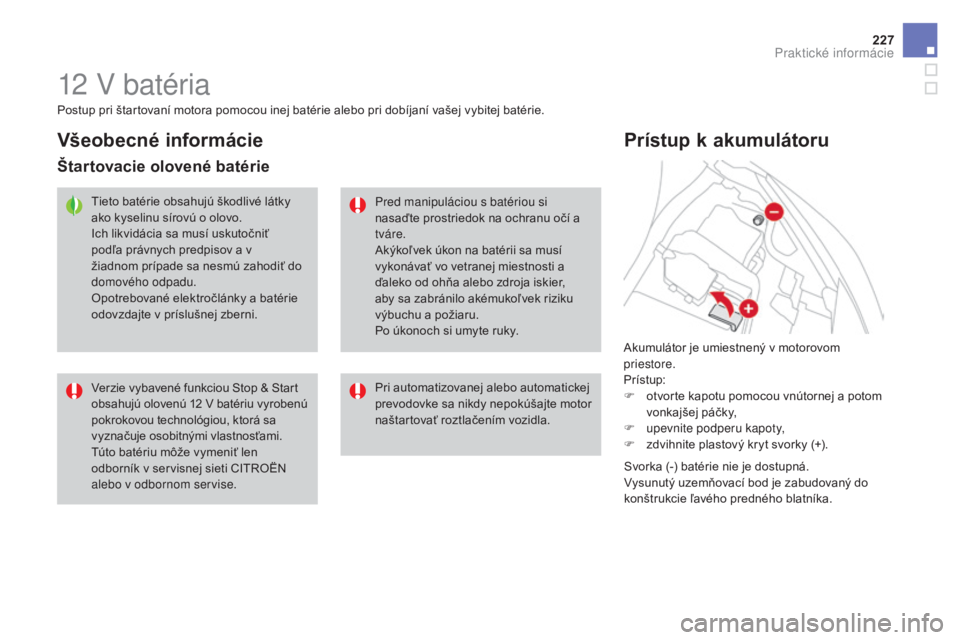

12 V batéria
Akumulátor je umiestnený v motorovom
priestore.
Prístup:
F
ot
vorte kapotu pomocou vnútornej a potom
vonkajšej páčky,
F
upe

vnite podperu kapoty,
F
zd

vihnite plastový kryt svorky (+).
Prístup k akumulátoru
Postup pri štartovaní motora pomocou inej batérie alebo pri dobíjaní vašej vybitej batérie.
Všeobecné informácie
Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky
ako kyselinu sírovú o olovo.
Ich likvidácia sa musí uskutočniť
podľa právnych predpisov a v
žiadnom prípade sa nesmú zahodiť do
domového odpadu.
Opotrebované elektročlánky a batérie
odovzdajte v príslušnej zberni.
Verzie vybavené funkciou Stop & Start
obsahujú olovenú 12
V b

atériu vyrobenú
pokrokovou technológiou, ktorá sa
vyznačuje osobitnými vlastnosťami.
Túto batériu môže vymeniť len
odborník v servisnej sieti CITROËN
alebo v odbornom servise. Pred manipuláciou s batériou si
nasaďte prostriedok na ochranu očí a
tváre.
Akýkoľvek úkon na batérii sa musí
vykonávať vo vetranej miestnosti a
ďaleko od ohňa alebo zdroja iskier,
aby sa zabránilo akémukoľvek riziku
výbuchu a požiaru.
Po úkonoch si umyte ruky.
Pri automatizovanej alebo automatickej
prevodovke sa nikdy nepokúšajte motor
naštartovať roztlačením vozidla.
Svorka (-) batérie nie je dostupná.
Vysunutý uzemňovací bod je zabudovaný do
konštrukcie ľavého predného blatníka.
Praktické informácie

DS3_sk_Chap08_info-pratiques_ed02-2015
Niektoré funkcie vrátane Stop & Start
nebudú dostupné, kým sa batéria
dostatočne nenabije.
Nikdy neštartujte motor pri pripojení
nabíjačky batérie.
Nikdy nepoužívajte posilňovač batérie
24
V a

lebo viac.
Najprv skontrolujte, či má náhradná
batéria nominálne napätie 12
V a
k

apacitu minimálne rovnú kapacite
vybitej batérie.
Obe vozidlá sa nesmú navzájom
dot ýkať.
V oboch vozidlách vypnite všetky
elektrospotrebiče (autorádio, stierače,
svetlá...).
Dbajte o to, aby rezervné káble
neprechádzali v blízkosti pohyblivých
častí motora (ventilátor, remeň...).
Nikdy neodpájajte svorku kladného
pólu (+) pri motore v chode.

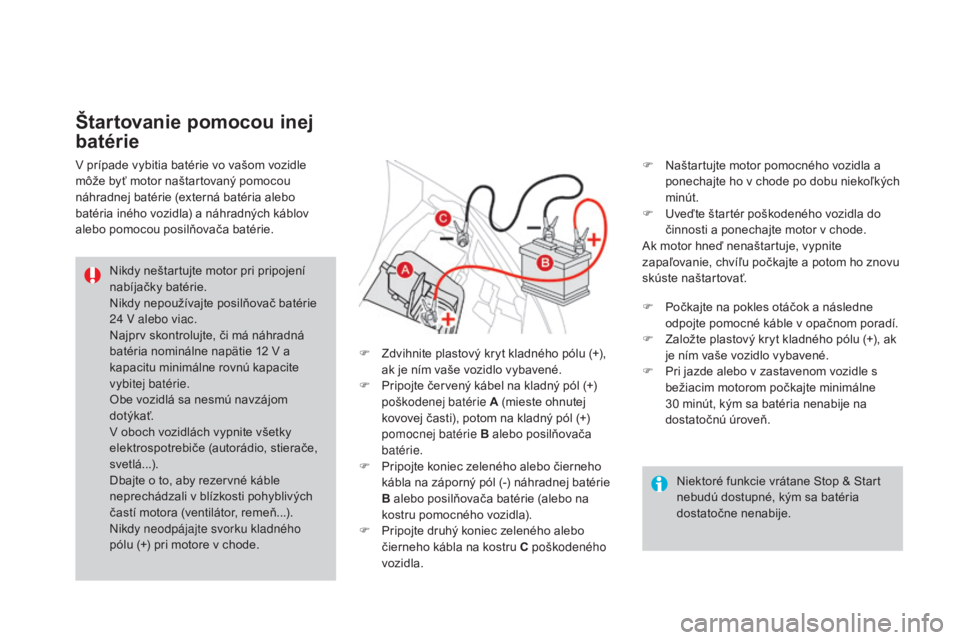

Štartovanie pomocou inej
batérie
V prípade vybitia batérie vo vašom vozidle
môže byť motor naštartovaný pomocou
náhradnej batérie (externá batéria alebo
batéria iného vozidla) a náhradných káblov
alebo pomocou posilňovača batérie.
F
Zd

vihnite plastový kryt kladného pólu (+),
ak je ním vaše vozidlo vybavené.
F
Pr

ipojte červený kábel na kladný pól (+)
poškodenej batérie A (mieste ohnutej
kovovej časti), potom na kladný pól (+)
pomocnej batérie B alebo posilňovača
batérie.
F
Pr

ipojte koniec zeleného alebo čierneho
kábla na záporný pól (-) náhradnej batérie
B alebo posilňovača batérie (alebo na
kostru pomocného vozidla).
F
Pr

ipojte druhý koniec zeleného alebo
čierneho kábla na kostru C poškodeného
vozidla. F Na
štartujte motor pomocného vozidla a
ponechajte ho v chode po dobu niekoľkých
minút.
F
Uv

eďte štartér poškodeného vozidla do
činnosti a ponechajte motor v chode.
Ak motor hneď nenaštartuje, vypnite
zapaľovanie, chvíľu počkajte a potom ho znovu
skúste naštartovať.
F
Po

čkajte na pokles otáčok a následne
odpojte pomocné káble v opačnom poradí.
F
Za

ložte plastový kryt kladného pólu (+), ak
je ním vaše vozidlo vybavené.
F
Pr

i jazde alebo v zastavenom vozidle s
bežiacim motorom počkajte minimálne
30
m

inút, kým sa batéria nenabije na
dostatočnú úroveň.
