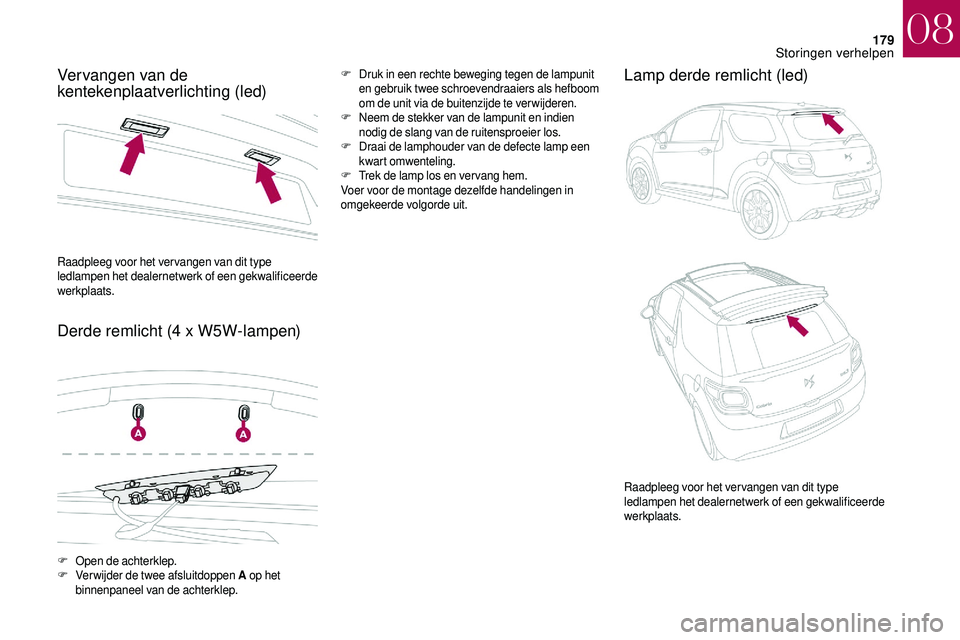

Vervangen van de
kentekenplaatverlichting (led)
Derde remlicht (4 x W5W-lampen)F Druk in een rechte beweging tegen de lampunit en gebruik twee schroevendraaiers als hefboom
om de unit via de buitenzijde te verwijderen.
F
N

eem de stekker van de lampunit en indien
nodig de slang van de ruitensproeier los.
F
D

raai de lamphouder van de defecte lamp een
kwart omwenteling.
F
T

rek de lamp los en ver vang hem.
Voer voor de montage dezelfde handelingen in
omgekeerde volgorde uit.Lamp derde remlicht (led)
Raadpleeg voor het ver vangen van dit type
ledlampen het dealernetwerk of een gekwalificeerde
werkplaats.
F
O

pen de achterklep.
F
V

erwijder de twee afsluitdoppen A op het
binnenpaneel van de achterklep. Raadpleeg voor het ver vangen van dit type
ledlampen het dealernetwerk of een gekwalificeerde
werkplaats.
08
Storingen verhelpen

180

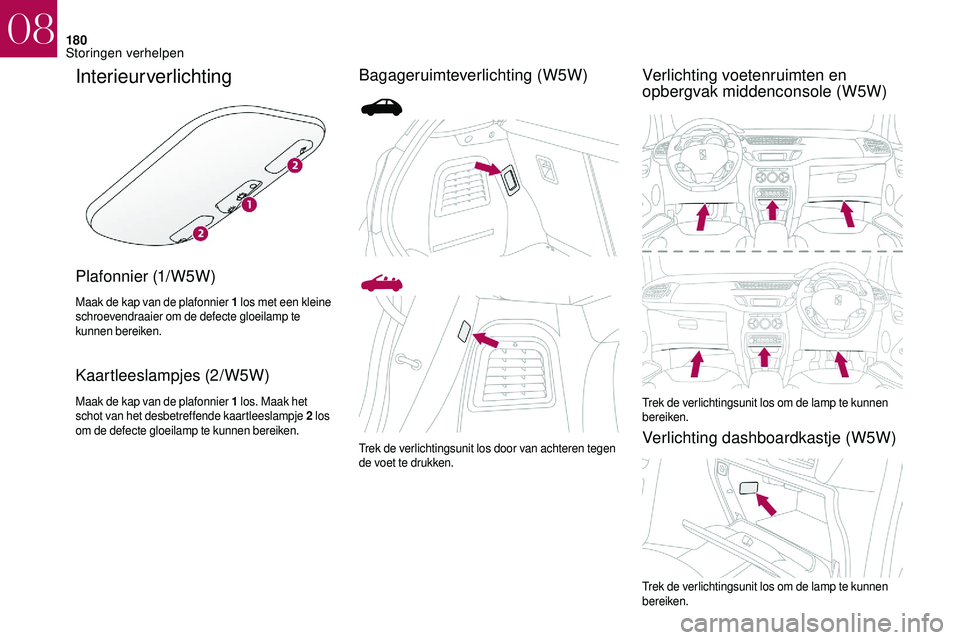

Interieurverlichting
Plafonnier (1/W5W)
Maak de kap van de plafonnier 1 los met een kleine
schroevendraaier om de defecte gloeilamp te
kunnen bereiken.
Kaartleeslampjes (2/W5W)
Maak de kap van de plafonnier 1 los. Maak het
schot van het desbetreffende kaartleeslampje 2 los
om de defecte gloeilamp te kunnen bereiken.
Bagageruimteverlichting (W5W) Verlichting voetenruimten en
opbergvak middenconsole (W5W)
Trek de verlichtingsunit los om de lamp te kunnen
bereiken.
Verlichting dashboardkastje (W5W)Trek de verlichtingsunit los door van achteren tegen
de voet te drukken.
Trek de verlichtingsunit los om de lamp te kunnen
bereiken.
08
Storingen verhelpen

181

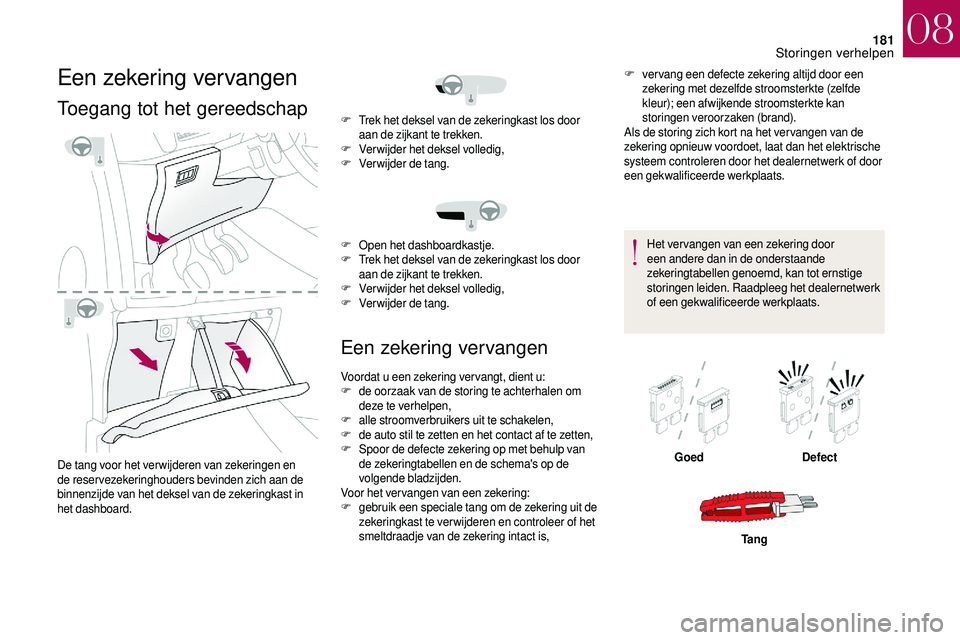

Een zekering vervangen
Toegang tot het gereedschap
De tang voor het verwijderen van zekeringen en
de reservezekeringhouders bevinden zich aan de
binnenzijde van het deksel van de zekeringkast in
het dashboard.
Een zekering vervangen
F vervang een defecte zekering altijd door een zekering met dezelfde stroomsterkte (zelfde
kleur); een afwijkende stroomsterkte kan
storingen veroorzaken (brand).
Als de storing zich kort na het ver vangen van de
zekering opnieuw voordoet, laat dan het elektrische
systeem controleren door het dealernetwerk of door
een gekwalificeerde werkplaats.
Het vervangen van een zekering door
een andere dan in de onderstaande
zekeringtabellen genoemd, kan tot ernstige
storingen leiden. Raadpleeg het dealernetwerk
of een gekwalificeerde werkplaats.
F
T

rek het deksel van de zekeringkast los door
aan de zijkant te trekken.
F
V

erwijder het deksel volledig,
F
V

erwijder de tang.
F
O

pen het dashboardkastje.
F
T

rek het deksel van de zekeringkast los door
aan de zijkant te trekken.
F
V

erwijder het deksel volledig,
F
V

erwijder de tang.
Voordat u

een zekering ver vangt, dient u:
F
d

e oorzaak van de storing te achterhalen om
deze te verhelpen,
F
a

lle stroomverbruikers uit te schakelen,
F
d

e auto stil te zetten en het contact af te zetten,
F
S

poor de defecte zekering op met behulp van
de zekeringtabellen en de schema's op de
volgende bladzijden.
Voor het vervangen van een zekering:
F
g

ebruik een speciale tang om de zekering uit de
zekeringkast te verwijderen en controleer of het
smeltdraadje van de zekering intact is, Goed
Defect
Ta n g
08
Storingen verhelpen

182

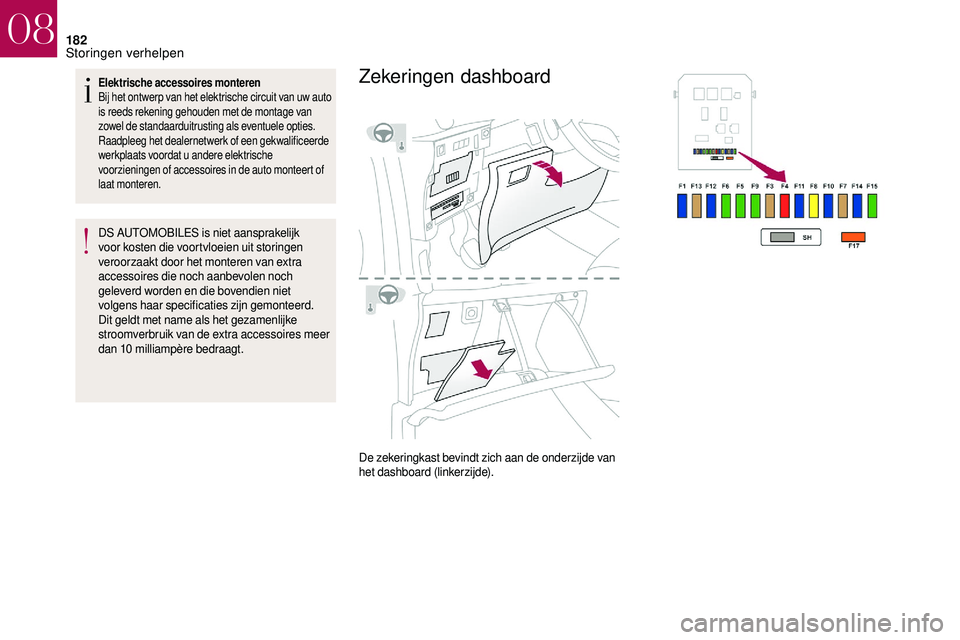

Elektrische accessoires monteren
Bij het ontwerp van het elektrische circuit van uw auto
is reeds rekening gehouden met de montage van
zowel de standaarduitrusting als eventuele opties.
Raadpleeg het dealernetwerk of een gekwalificeerde
werkplaats voordat u andere elektrische
voorzieningen of accessoires in de auto monteert of
laat monteren.
DS AUTOMOBILES is niet aansprakelijk
voor kosten die voortvloeien uit storingen
veroorzaakt door het monteren van extra
accessoires die noch aanbevolen noch
geleverd worden en die bovendien niet
volgens haar specificaties zijn gemonteerd.
Dit geldt met name als het gezamenlijke
stroomverbruik van de extra accessoires meer
dan 10


milliampère bedraagt.
Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde van
het dashboard (linkerzijde).
08
Storingen verhelpen

183
Overzicht zekeringen
Zekering nr.Stroomsterkte Functies
FH36 5
AServicecentrale trekhaak.
FH37 -Niet gebruikt.
FH38 20
AHifi-versterker.
FH39 20
AStoelverwarming.
FH40 40
AServicecentrale trekhaak.
Zekering nr. Stroomsterkte Functies
F1 15


ARuitenwisser achter.
F2 -Niet gebruikt.
F3 5
AElektronische eenheid airbags en pyrotechnische gordelspanners.
F4 10


AAirconditioning, koppelingscontact, elektrochromatische spiegel, roetfilterpomp (diesel), diagnoseaansluiting, luchtmassameter.
F5 30
ARuitbedieningspaneel, schakelaar ruitbediening passagierszijde, ruitbedieningsmotor voorpassagierszijde.
F6 30
ARuitbedieningsmotor bestuurderszijde.
F7 5
APlafonnier, verlichting dashboardkastje.
08
Storingen verhelpen

184
Er zijn twee zekeringen voor het cabriodak.F
M
aak het bekledingspaneel aan de bovenzijde
van de bagageruimte los door het paneel
omlaag te trekken, te beginnen aan de
linkerzijde.
F
V

erwijder het bekledingspaneel door het omlaag
te kantelen.
Zekering nr.
Stroomsterkte Functies
F8 20

A Multifunctioneel display, audiosysteem, audio-/navigatiesysteem,
elektronische eenheid inbraakalarm, sirene inbraakalarm.
F9 30

A 12


V-aansluiting, voeding houder portable navigatiesysteem.
F10 15


A Stuurkolomschakelaars.
F11 15


A Contactslot, diagnoseaansluiting, elektronische eenheid automatische
transmissie.
F12 15


A Regen-/lichtsensor, servicecentrale trekhaak.
F13 5

A Hoofdremlichtschakelaar, servicecentrale motor.
F14 15


A Elektronische eenheid parkeerhulp, elektronische eenheid airbags,
instrumentenpaneel, automatische airconditioning, USB-aansluiting,
hifi-versterker.
F15 30

A Vergrendeling.
F16 -Niet gebruikt.
F17 40

A Achterruit- en buitenspiegelverwarming.
SH -Shunt tijdens opslag.
Zekeringen onder de
hoedenplank
F Vervang de zekeringen.
08
Storingen verhelpen

185

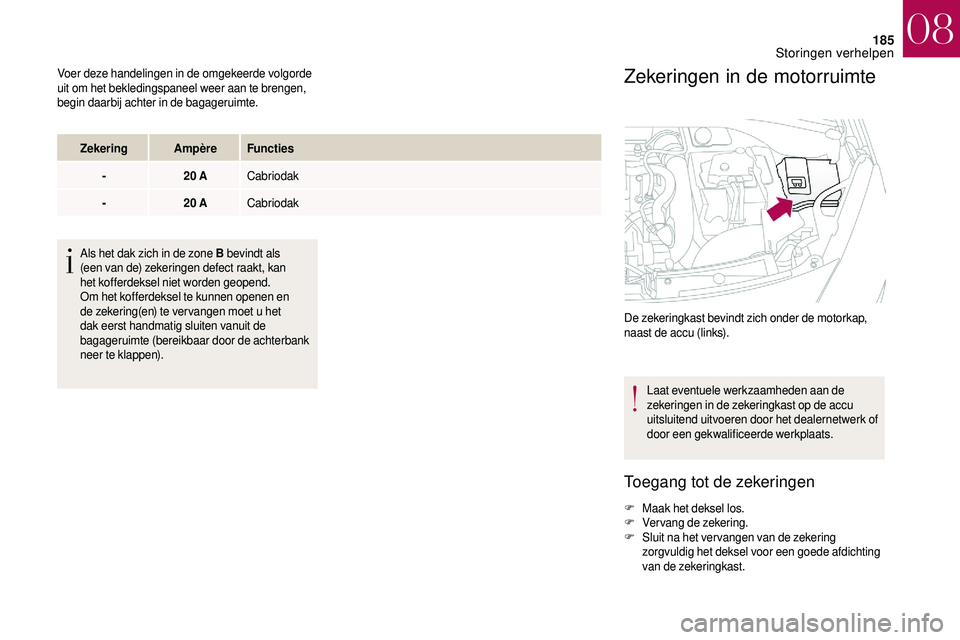

Voer deze handelingen in de omgekeerde volgorde
uit om het bekledingspaneel weer aan te brengen,
begin daarbij achter in de bagageruimte.Zekering AmpèreFuncties
- 20
ACabriodak
- 20
ACabriodak
Als het dak zich in de zone B bevindt als
(een van de) zekeringen defect raakt, kan
het kofferdeksel niet worden geopend.
Om het kofferdeksel te kunnen openen en
de zekering(en) te vervangen moet u


het
dak eerst handmatig sluiten vanuit de
bagageruimte (bereikbaar door de achterbank
neer te klappen).Zekeringen in de motorruimte
De zekeringkast bevindt zich onder de motorkap,
naast de accu (links).
Laat eventuele werkzaamheden aan de
zekeringen in de zekeringkast op de accu
uitsluitend uitvoeren door het dealernetwerk of
door een gekwalificeerde werkplaats.
Toegang tot de zekeringen
F Maak het deksel los.
F V ervang de zekering.
F
S

luit na het ver vangen van de zekering
zorgvuldig het deksel voor een goede afdichting
van de zekeringkast.
08
Storingen verhelpen

186

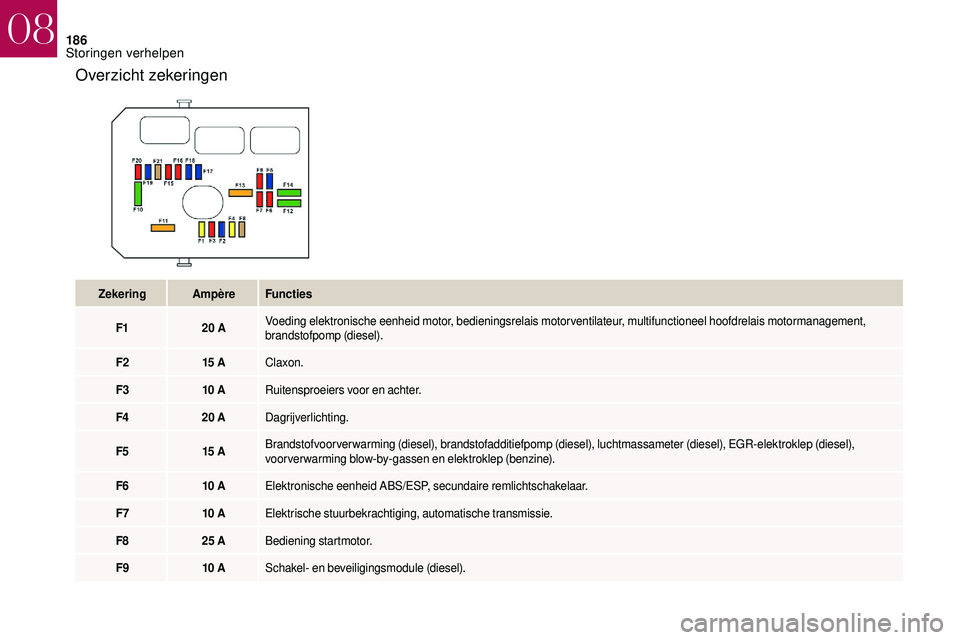

Overzicht zekeringen
ZekeringAmpèreFuncties
F1 20
AVoeding elektronische eenheid motor, bedieningsrelais motorventilateur, multifunctioneel hoofdrelais motormanagement,
brandstofpomp (diesel).
F2 15


AClaxon.
F3 10


ARuitensproeiers voor en achter.
F4 20
ADagrijverlichting.
F5 15


ABrandstofvoorverwarming (diesel), brandstofadditiefpomp (diesel), luchtmassameter (diesel), EGR-elektroklep (diesel),
voorverwarming blow-by-gassen en elektroklep (benzine).
F6 10


AElektronische eenheid ABS/ESP, secundaire remlichtschakelaar.
F7 10


AElektrische stuurbekrachtiging, automatische transmissie.
F8 25
ABediening startmotor.
F9 10


ASchakel- en beveiligingsmodule (diesel).
08
Storingen verhelpen

187
ZekeringAmpèreFuncties
F10 30
ABrandstofvoorverwarming (diesel), voorverwarming blow-by-gassen (diesel), brandstofpomp (benzine), verstuivers en bobines
(benzine).
F11 40
AAanjager airconditioning.
F12 30
ALage/hoge snelheid ruitenwissers vóór.
F13 40
AVoeding BSI (+ na contact).
F14 30
AVoeding Valvetronic (benzine).
F15 10


AGrootlicht rechts.
F16 10


AGrootlicht links.
F17 15


ADimlicht links.
F18 15


ADimlicht rechts.
F19 15


ALambdasondes en elektrokleppen (benzine), elektrokleppen (diesel), EGR-elektroklep (diesel).
F20 10


APompen, gestuurde thermostaat (benzine), elektroklep nokkenasverstelling (THP), sensor water in brandstof (diesel).
F21 5
AVoeding bedieningseenheid motorventilateur, ABS/ESP, turbopomp (THP).
08
Storingen verhelpen

188

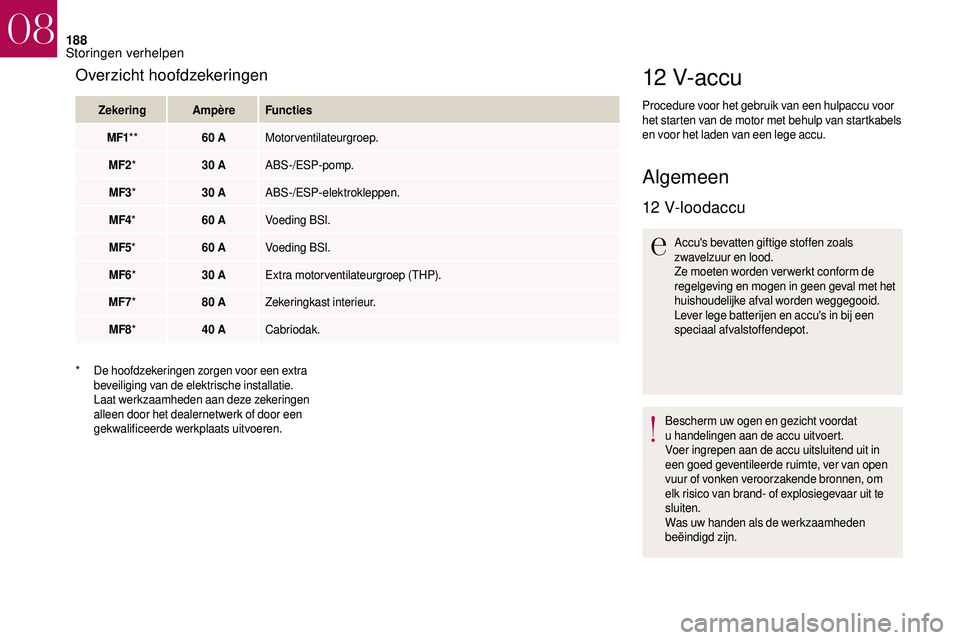

12 V- ac c u
Procedure voor het gebruik van een hulpaccu voor
het starten van de motor met behulp van startkabels
en voor het laden van een lege accu.
Algemeen
12 V-loodaccu
Accu's bevatten giftige stoffen zoals
zwavelzuur en lood.
Ze moeten worden ver werkt conform de
regelgeving en mogen in geen geval met het
huishoudelijke afval worden weggegooid.
Lever lege batterijen en accu's in bij een
speciaal afvalstoffendepot.
Bescherm uw ogen en gezicht voordat
u

handelingen aan de accu uitvoert.
Voer ingrepen aan de accu uitsluitend uit in
een goed geventileerde ruimte, ver van open
vuur of vonken veroorzakende bronnen, om
elk risico van brand- of explosiegevaar uit te
sluiten.
Was uw handen als de werkzaamheden
beëindigd zijn.
Overzicht hoofdzekeringen
Zekering AmpèreFuncties
MF1 ** 60
AMotorventilateurgroep.
MF2 * 30
AABS-/ESP-pomp.
MF3 * 30
AABS-/ESP-elektrokleppen.
MF4 * 60
AVoeding BSI.
MF5 * 60
AVoeding BSI.
MF6 * 30
AExtra motorventilateurgroep (THP).
MF7 * 80
AZekeringkast interieur.
MF8 * 40
ACabriodak.
*

D
e hoofdzekeringen zorgen voor een extra
beveiliging van de elektrische installatie.
L

aat werkzaamheden aan deze zekeringen
alleen door het dealernetwerk of door een
gekwalificeerde werkplaats uitvoeren.
08
Storingen verhelpen
