179

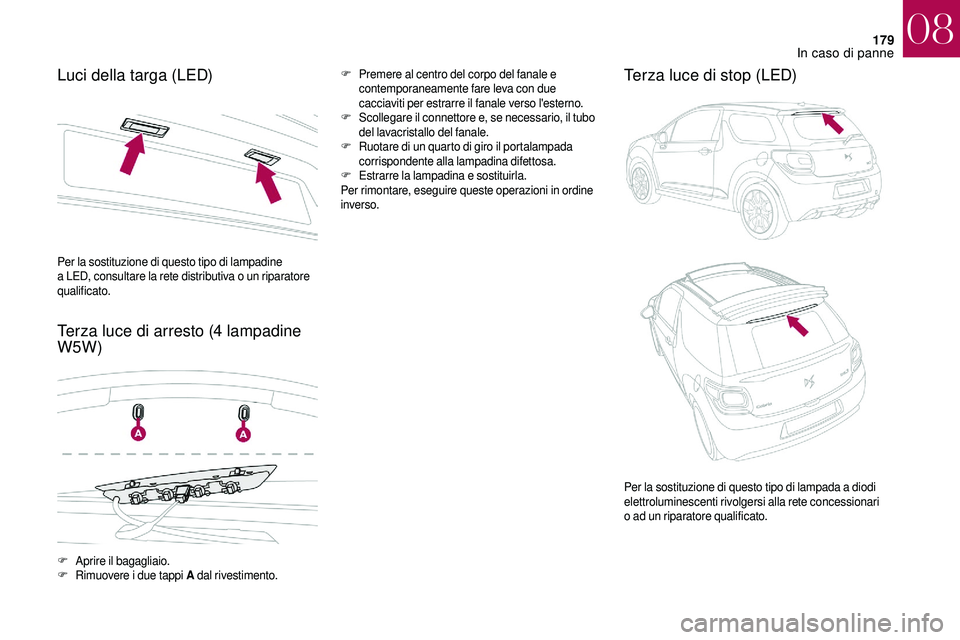

Luci della targa (LED)
Terza luce di arresto (4 lampadine
W5W)F Premere al centro del corpo del fanale e
contemporaneamente fare leva con due
cacciaviti per estrarre il fanale verso l'esterno.
F
S

collegare il connettore e, se necessario, il tubo
del lavacristallo del fanale.
F
R

uotare di un quarto di giro il portalampada
corrispondente alla lampadina difettosa.
F
E

strarre la lampadina e sostituirla.
Per rimontare, eseguire queste operazioni in ordine
inverso.Terza luce di stop (LED)
Per la sostituzione di questo tipo di lampadine
a LED, consultare la rete distributiva o un riparatore
qualificato.
F
A

prire il bagagliaio.
F
R

imuovere i due tappi A dal rivestimento. Per la sostituzione di questo tipo di lampada a
diodi
elettroluminescenti rivolgersi alla rete concessionari
o


ad un riparatore qualificato.
08
In caso di panne

180

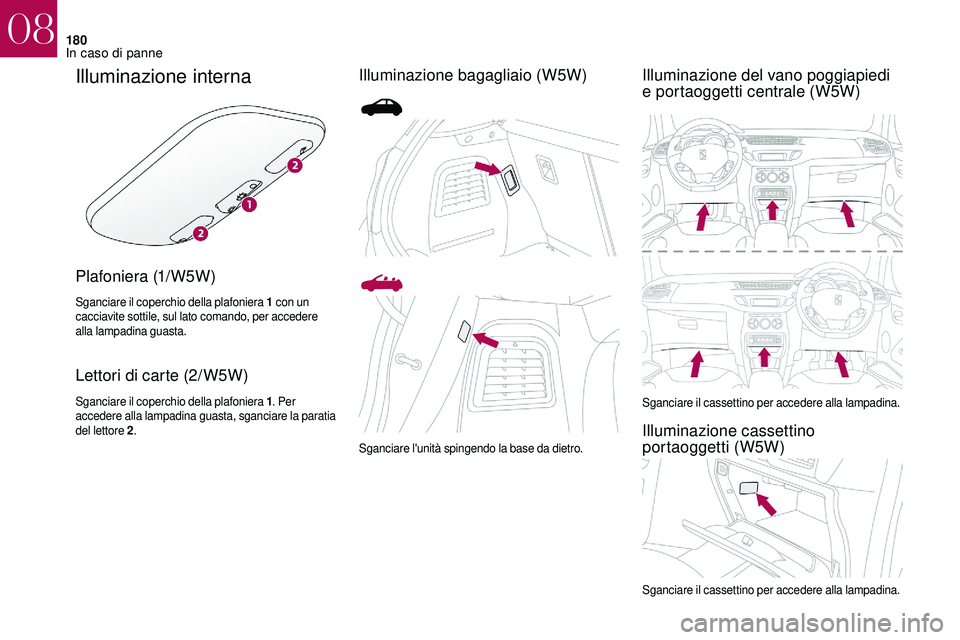

Illuminazione interna
Plafoniera (1/W5W)
Sganciare il coperchio della plafoniera 1 con un
cacciavite sottile, sul lato comando, per accedere
alla lampadina guasta.
Lettori di carte (2/W5W)
Sganciare il coperchio della plafoniera 1 . Per
accedere alla lampadina guasta, sganciare la paratia
del lettore 2.
Illuminazione bagagliaio (W5W) Illuminazione del vano poggiapiedi e portaoggetti centrale (W5W)
Sganciare il cassettino per accedere alla lampadina.
Illuminazione cassettino
portaoggetti (W5W)Sganciare l'unità spingendo la base da dietro.
Sganciare il cassettino per accedere alla lampadina.
08
In caso di panne

181

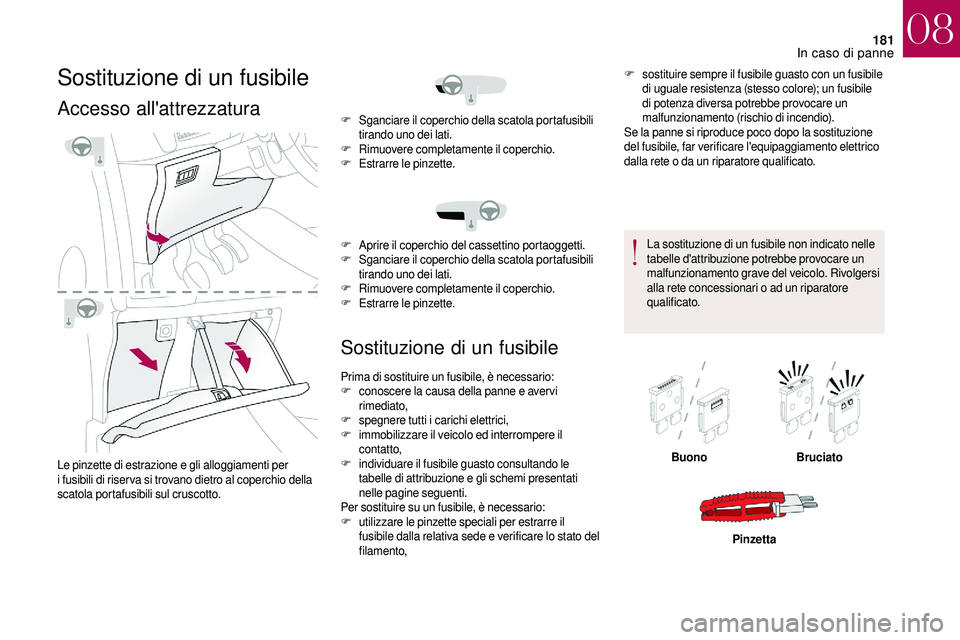

Sostituzione di un fusibile
Accesso all'attrezzatura
Le pinzette di estrazione e gli alloggiamenti per
i fusibili di riser va si trovano dietro al coperchio della
scatola portafusibili sul cruscotto.
Sostituzione di un fusibile
F sostituire sempre il fusibile guasto con un fusibile di uguale resistenza (stesso colore); un fusibile
di potenza diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la sostituzione
del fusibile, far verificare l'equipaggiamento elettrico
dalla rete o


da un riparatore qualificato.
La sostituzione di un fusibile non indicato nelle
tabelle d'attribuzione potrebbe provocare un
malfunzionamento grave del veicolo. Rivolgersi
alla rete concessionari o


ad un riparatore
qualificato.
F
S

ganciare il coperchio della scatola portafusibili
tirando uno dei lati.
F
R

imuovere completamente il coperchio.
F
E

strarre le pinzette.
F
A

prire il coperchio del cassettino portaoggetti.
F
S

ganciare il coperchio della scatola portafusibili
tirando uno dei lati.
F
R

imuovere completamente il coperchio.
F
E

strarre le pinzette.
Prima di sostituire un fusibile, è necessario:
F
c

onoscere la causa della panne e aver vi
rimediato,
F
s

pegnere tutti i

carichi elettrici,
F
i

mmobilizzare il veicolo ed interrompere il
contatto,
F
in

dividuare il fusibile guasto consultando le
tabelle di attribuzione e gli schemi presentati
nelle pagine seguenti.
Per sostituire su un fusibile, è necessario:
F
u

tilizzare le pinzette speciali per estrarre il
fusibile dalla relativa sede e verificare lo stato del
filamento, Buono
Bruciato
Pinzetta
08
In caso di panne

182
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito per
funzionare con gli equipaggiamenti di serie
oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla rete concessionari o


ad un riparatore
qualificato.
DS AUTOMOBILES declina ogni responsabilità
per le spese derivanti dalla riparazione del
veicolo o
per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari non
forniti, non consigliati e non installati secondo
le specifiche, in particolare quando il consumo
dell'insieme degli apparecchi supplementari
supera i
10 mA.Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
08
In caso di panne

183
Tabelle dei fusibili
Fusibile n.CapacitàFunzioni
FH36 5
AScatola interfaccia rimorchio.
FH37 -Non utilizzato.
FH38 20
AAmplificatore Hi-Fi.
FH39 20
ASedili riscaldati.
FH40 40
AScatola interfaccia rimorchio.
Fusibile n. CapacitàFunzioni
F1 15


ATergicristallo posteriore.
F2 -Non utilizzato.
F3 5
ACalcolatore pretensionatori pirotecnici e airbag.
F4 10


AClimatizzatore, contattore pedale della frizione, retrovisore fotocromatico, pompa filtro antiparticolato per diesel, inter faccia
diagnostica, flussometro.
F5 30
AFrontalino alzacristalli, comando alzacristalli passeggero, motore alzacristalli anteriori.
F6 30
AMotore alzacristallo guidatore.
F7 5
APlafoniera, illuminazione cassettino portaoggetti.
08
In caso di panne

184

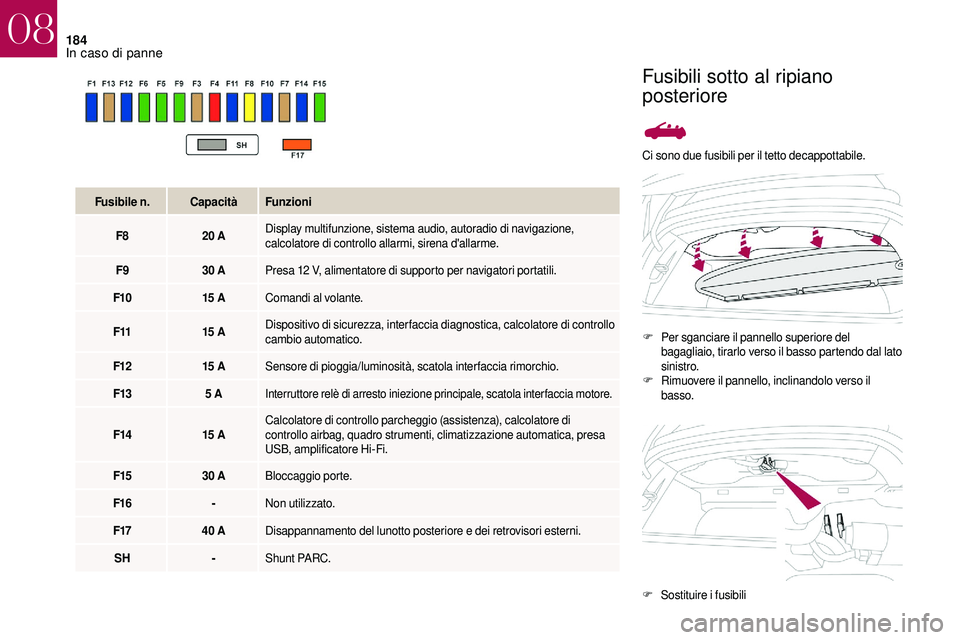

Ci sono due fusibili per il tetto decappottabile.F
Pe
r sganciare il pannello superiore del
bagagliaio, tirarlo verso il basso partendo dal lato
sinistro.
F
R

imuovere il pannello, inclinandolo verso il
basso.
Fusibile n.
CapacitàFunzioni
F8 20

A Display multifunzione, sistema audio, autoradio di navigazione,
calcolatore di controllo allarmi, sirena d'allarme.
F9 30

A Presa 12

V, alimentatore di supporto per navigatori portatili.
F10 15


A Comandi al volante.
F11 15


A Dispositivo di sicurezza, interfaccia diagnostica, calcolatore di controllo
cambio automatico.
F12 15


A Sensore di pioggia/luminosità, scatola interfaccia rimorchio.
F13 5

A
Interruttore relè di arresto iniezione principale, scatola interfaccia motore.
F14 15 ACalcolatore di controllo parcheggio (assistenza), calcolatore di
controllo airbag, quadro strumenti, climatizzazione automatica, presa
USB, amplificatore Hi-Fi.
F15 30
ABloccaggio porte.
F16 -Non utilizzato.
F17 40
ADisappannamento del lunotto posteriore e dei retrovisori esterni.
SH -Shunt PARC.
Fusibili sotto al ripiano
posteriore
F Sostituire i fusibili
08
In caso di panne

185

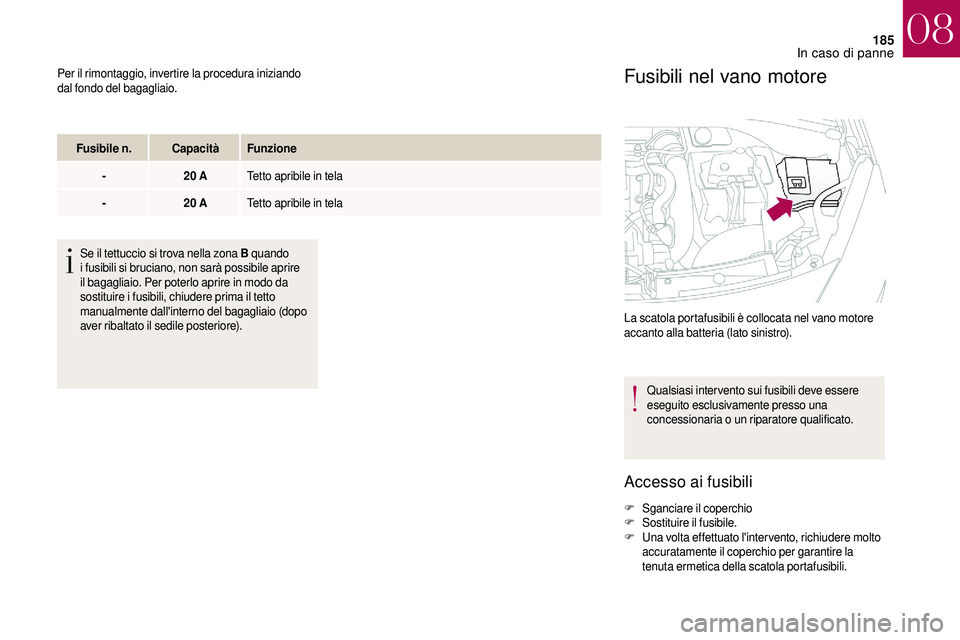

Per il rimontaggio, invertire la procedura iniziando
dal fondo del bagagliaio.Fusibile n. CapacitàFunzione
- 20
ATetto apribile in tela
- 20
ATetto apribile in tela
Se il tettuccio si trova nella zona B quando
i


fusibili si bruciano, non sarà possibile aprire
il bagagliaio. Per poterlo aprire in modo da
sostituire i


fusibili, chiudere prima il tetto
manualmente dall'interno del bagagliaio (dopo
aver ribaltato il sedile posteriore).Fusibili nel vano motore
La scatola portafusibili è collocata nel vano motore
accanto alla batteria (lato sinistro).
Qualsiasi intervento sui fusibili deve essere
eseguito esclusivamente presso una
concessionaria o


un riparatore qualificato.
Accesso ai fusibili
F Sganciare il coperchio
F Sostituire il fusibile.
F
U

na volta effettuato l'inter vento, richiudere molto
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.
08
In caso di panne

186
Tabella dei fusibili
Fusibile n.CapacitàFunzione
F1 20
ACalcolatore di alimentazione del motore, relè del calcolatore ventola motore, relè del calcolatore motore multifunzione principale,
pompa di iniezione (diesel).
F2 15


AAvvisatore acustico.
F3 10


ATergicristallo e lavacristallo posteriore.
F4 20
AFari diurni.
F5 15


ARiscaldatore diesel, pompa additivo per filtro antiparticolato (diesel), flussometro (diesel), elettrovalvola EGR (diesel),
riscaldatore ausiliario ed elettrovalvola (benzina).
F6 10


ACentralina ABS/CDS, interruttore relè di arresto iniezione secondario.
F7 10


AServosterzo elettrico, cambio automatico.
F8 25
AComando motorino d'avviamento.
F9 10


AScatola di commutazione e protezione (diesel).
08
In caso di panne

187

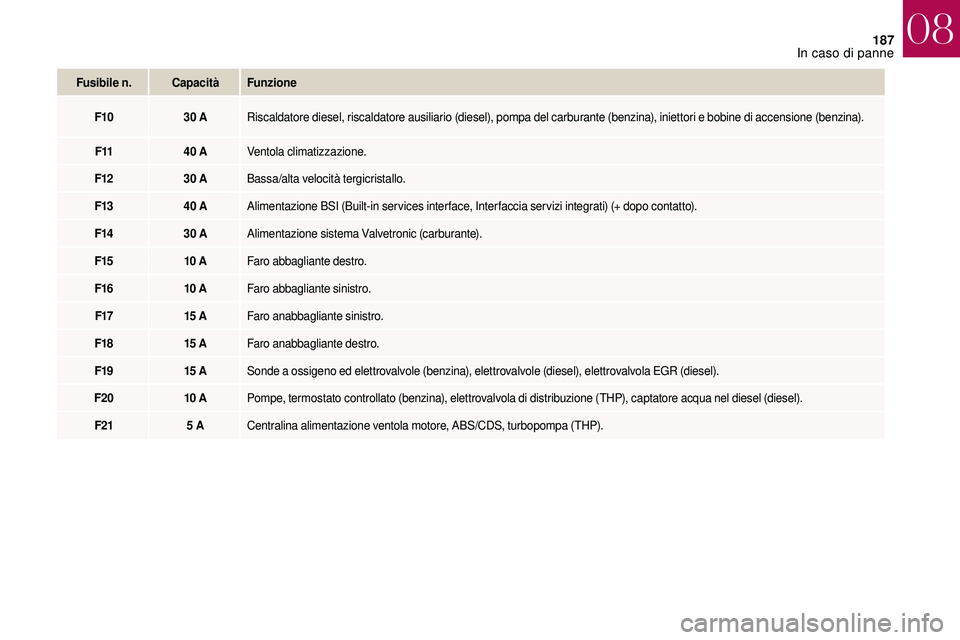

Fusibile n.CapacitàFunzione
F10 30
ARiscaldatore diesel, riscaldatore ausiliario (diesel), pompa del carburante (benzina), iniettori e bobine di accensione (benzina).
F11 40
AVentola climatizzazione.
F12 30
ABassa/alta velocità tergicristallo.
F13 40
AAlimentazione BSI (Built-in ser vices inter face, Inter faccia ser vizi integrati) (+ dopo contatto).
F14 30
AAlimentazione sistema Valvetronic (carburante).
F15 10


AFaro abbagliante destro.
F16 10


AFaro abbagliante sinistro.
F17 15


AFaro anabbagliante sinistro.
F18 15


AFaro anabbagliante destro.
F19 15


ASonde a
ossigeno ed elettrovalvole (benzina), elettrovalvole (diesel), elettrovalvola EGR (diesel).
F20 10


APompe, termostato controllato (benzina), elettrovalvola di distribuzione (THP), captatore acqua nel diesel (diesel).
F21 5
ACentralina alimentazione ventola motore, ABS/CDS, turbopompa (THP).
08
In caso di panne

188

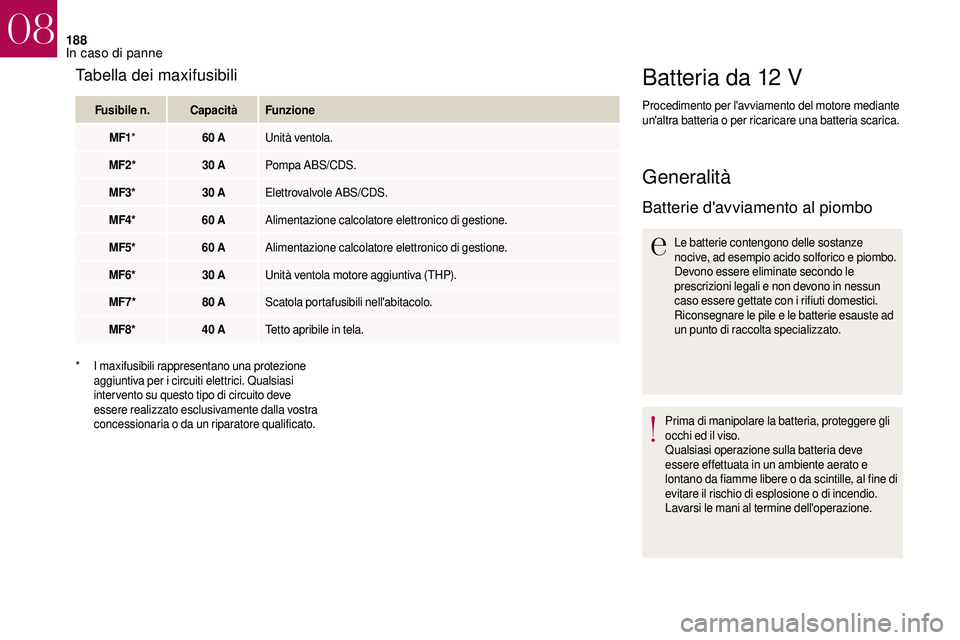

Batteria da 12 V
Procedimento per l'avviamento del motore mediante
un'altra batteria o per ricaricare una batteria scarica.
Generalità
Batterie d'avviamento al piombo
Le batterie contengono delle sostanze
nocive, ad esempio acido solforico e piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in nessun
caso essere gettate con i
rifiuti domestici.
Riconsegnare le pile e le batterie esauste ad
un punto di raccolta specializzato.
Prima di manipolare la batteria, proteggere gli
occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente aerato e
lontano da fiamme libere o
da scintille, al fine di
evitare il rischio di esplosione o
di incendio.
Lavarsi le mani al termine dell'operazione.
Tabella dei maxifusibili
Fusibile n. CapacitàFunzione
MF1 * 60
AUnità ventola.
MF2* 30
APompa ABS/CDS.
MF3* 30
AElettrovalvole ABS/CDS.
MF4* 60
AAlimentazione calcolatore elettronico di gestione.
MF5* 60
AAlimentazione calcolatore elettronico di gestione.
MF6* 30
AUnità ventola motore aggiuntiva (THP).
MF7* 80
AScatola portafusibili nell'abitacolo.
MF8* 40
ATetto apribile in tela.
*

I m
axifusibili rappresentano una protezione
aggiuntiva per i


circuiti elettrici. Qualsiasi
inter vento su questo tipo di circuito deve
essere realizzato esclusivamente dalla vostra
concessionaria o


da un riparatore qualificato.
