CITROEN DS4 2011 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2011, Model line: DS4, Model: CITROEN DS4 2011Pages: 402, PDF-Größe: 31.5 MB
Page 191 of 402
189Sicherheit
Page 192 of 402
009
Fahren
Page 193 of 402
Page 194 of 402

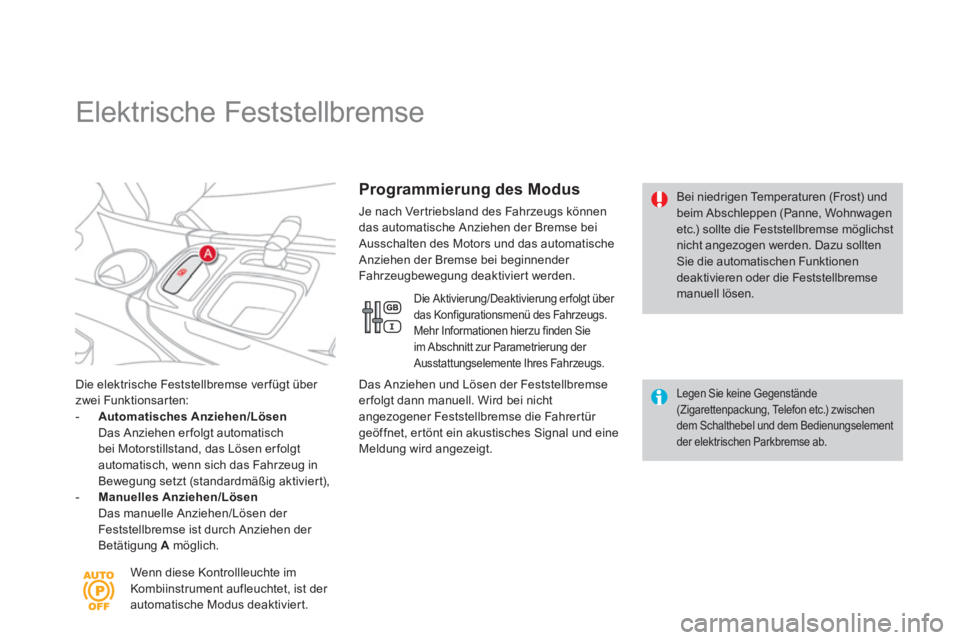

Elektrische Feststellbremse
Die elektrische Feststellbremse ver fügt über
zwei Funktionsarten:
- Automatisches Anziehen/Lösen
Das Anziehen er folgt automatisch
bei Motorstillstand, das Lösen er folgt
automatisch, wenn sich das Fahrzeug in
Bewegung setzt (standardmäßig aktiviert),
- Manuelles Anziehen/Lösen
Das manuelle Anziehen/Lösen der
Feststellbremse ist durch Anziehen der
Betätigung A
möglich.
Legen Sie keine Gegenstände
(Zigarettenpackung, Telefon etc.) zwischen
dem Schalthebel und dem Bedienungselement
der elektrischen Parkbremse ab.
Bei niedrigen Temperaturen (Frost) und
beim Abschleppen (Panne, Wohnwagen
etc.) sollte die Feststellbremse möglichst
nicht angezogen werden. Dazu sollten
Sie die automatischen Funktionen
deaktivieren oder die Feststellbremse
manuell lösen.
Wenn diese Kontrollleuchte im
Kombiinstrument aufleuchtet, ist der
automatische Modus deaktiviert.
Programmierung des Modus
Je nach Vertriebsland des Fahrzeugs können
das automatische Anziehen der Bremse bei
Ausschalten des Motors und das automatische
Anziehen der Bremse bei beginnender
Fahrzeugbewegung deaktiviert werden.
Die Aktivierung/Deaktivierung erfolgt über
das Konfigurationsmenü des Fahrzeugs.
Mehr Informationen hierzu finden Sie
im Abschnitt zur Parametrierung der
Ausstattungselemente Ihres Fahrzeugs.
Das Anziehen und Lösen der Feststellbremse
er folgt dann manuell. Wird bei nicht
angezogener Feststellbremse die Fahrer tür
geöffnet, ertönt ein akustisches Signal und eine
Meldung wird angezeigt.
Page 195 of 402
193Fahrbetrieb

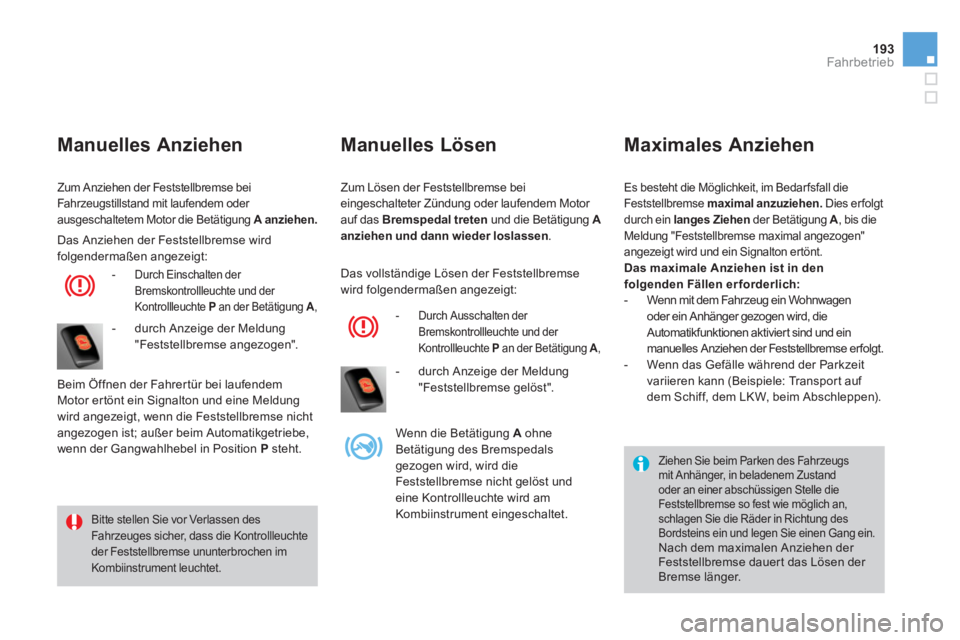

Zum Lösen der Feststellbremse bei
eingeschalteter Zündung oder laufendem Motor
auf das Bremspedal treten
und die Betätigung A
anziehen und dann wieder loslassen
.
Manuelles Lösen
Bitte stellen Sie vor Verlassen des
Fahrzeuges sicher, dass die Kontrollleuchte
der Feststellbremse ununterbrochen im
Kombiinstrument leuchtet.
Manuelles Anziehen
Zum Anziehen der Feststellbremse bei
Fahrzeugstillstand mit laufendem oder
ausgeschaltetem Motor die Betätigung A anziehen.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
- Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse angezogen".
Beim Öffnen der Fahrer tür bei laufendem
Motor ertönt ein Signalton und eine Meldung
wird angezeigt, wenn die Feststellbremse nicht
angezogen ist; außer beim Automatikgetriebe,
wenn der Gangwahlhebel in Position P
steht. Das vollständige Lösen der Feststellbremse
wird folgendermaßen angezeigt:
- Durch Ausschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse gelöst".
Wenn die Betätigung A
ohne
Betätigung des Bremspedals
gezogen wird, wird die
Feststellbremse nicht gelöst und
eine Kontrollleuchte wird am
Kombiinstrument eingeschaltet.
Maximales Anziehen
Es besteht die Möglichkeit, im Bedar fsfall die
Feststellbremse maximal anzuziehen.
Dies erfolgt
durch ein langes Ziehen
der Betätigung A
, bis die
Meldung "Feststellbremse maximal angezogen"
angezeigt wird und ein Signalton ertönt.
Das maximale Anziehen ist in den
folgenden Fällen erforderlich:
- Wenn mit dem Fahrzeug ein Wohnwagen
oder ein Anhänger gezogen wird, die
Automatikfunktionen aktivier t sind und ein
manuelles Anziehen der Feststellbremse er folgt.
- Wenn das Gefälle während der Parkzeit
variieren kann (Beispiele: Transport auf
dem Schiff, dem LK W, beim Abschleppen).
Ziehen Sie beim Parken des Fahrzeugs
mit Anhänger, in beladenem Zustand
oder an einer abschüssigen Stelle die
Feststellbremse so fest wie möglich an,
schlagen Sie die Räder in Richtung des
Bordsteins ein und legen Sie einen Gang ein.
Nach dem maximalen Anziehen der
Feststellbremse dauer t das Lösen der
Bremse länger.
Page 196 of 402

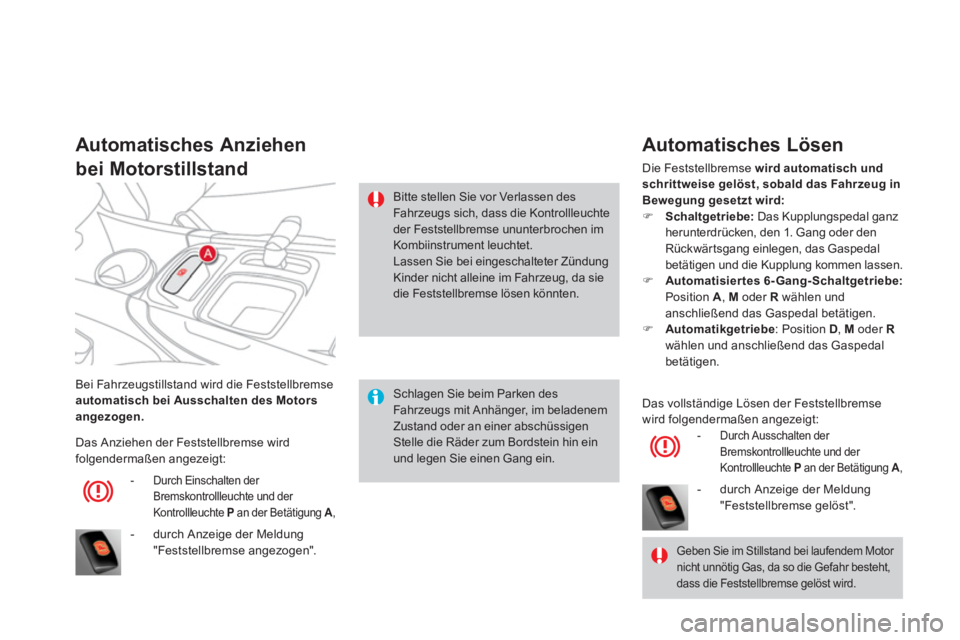

Bei Fahrzeugstillstand wird die Feststellbremse
automatisch bei Ausschalten des Motors
angezogen.
Automatisches Anziehen
bei Motorstillstand
Schlagen Sie beim Parken des
Fahrzeugs mit Anhänger, im beladenem
Zustand oder an einer abschüssigen
Stelle die Räder zum Bordstein hin ein
und legen Sie einen Gang ein.
Bitte stellen Sie vor Verlassen des
Fahrzeugs sich, dass die Kontrollleuchte
der Feststellbremse ununterbrochen im
Kombiinstrument leuchtet.
Lassen Sie bei eingeschalteter Zündung
Kinder nicht alleine im Fahrzeug, da sie
die Feststellbremse lösen könnten.
- Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse angezogen". Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
Automatisches Lösen
Die Feststellbremse wird automatisch und
schrittweise gelöst, sobald das Fahrzeug in
Bewegung gesetzt wird:
)
Schaltgetriebe:
Das Kupplungspedal ganz
herunterdrücken, den 1. Gang oder den
Rückwärtsgang einlegen, das Gaspedal
betätigen und die Kupplung kommen lassen.
)
Automatisiertes 6-Gang-Schaltgetriebe:
Position A
, M
oder R
wählen und
anschließend das Gaspedal betätigen.
)
Automatikgetriebe
: Position D
, M
oder R
wählen und anschließend das Gaspedal
betätigen.
Geben Sie im Stillstand bei laufendem Motor
nicht unnötig Gas, da so die Gefahr besteht,
dass die Feststellbremse gelöst wird.
Das vollständige Lösen der Feststellbremse
wird folgendermaßen angezeigt:
- Durch Ausschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse gelöst".
Page 197 of 402
195Fahrbetrieb

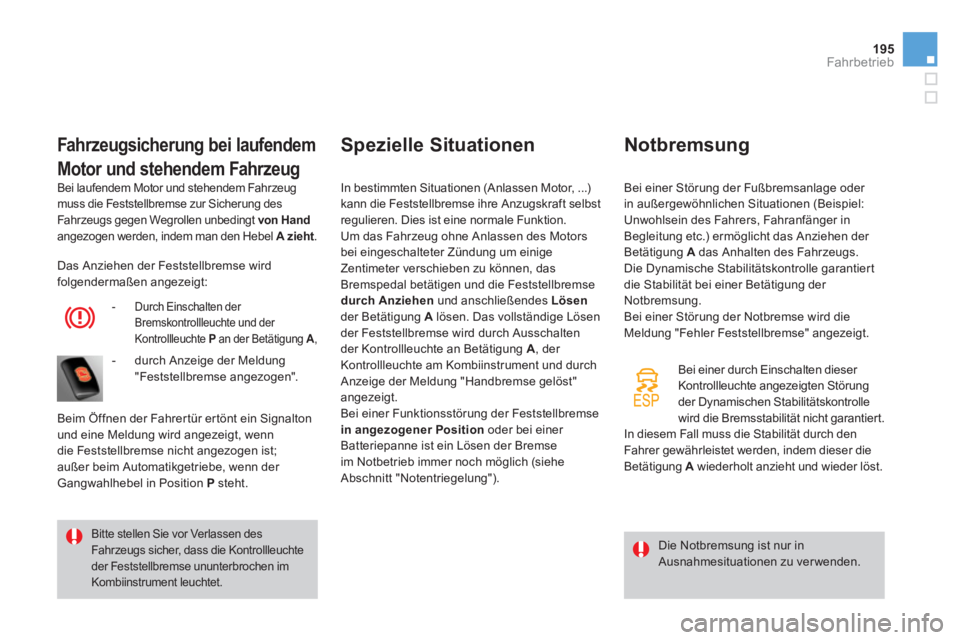

Bei laufendem Motor und stehendem Fahrzeug
muss die Feststellbremse zur Sicherung des
Fahrzeugs gegen Wegrollen unbedingt von Hand
angezogen werden, indem man den Hebel A zieht
.
Fahrzeugsicherung bei laufendem
Motor und
stehendem Fahrzeug
Die Notbremsung ist nur in
Ausnahmesituationen zu verwenden.
Bitte stellen Sie vor Verlassen des
Fahrzeugs sicher, dass die Kontrollleuchte
der Feststellbremse ununterbrochen im
Kombiinstrument leuchtet.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
- Durch Einschalten der
Bremskontrollleuchte und der
Kontrollleuchte P
an der Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse angezogen".
Beim Öffnen der Fahrertür ertönt ein Signalton
und eine Meldung wird angezeigt, wenn
die Feststellbremse nicht angezogen ist;
außer beim Automatikgetriebe, wenn der
Gangwahlhebel in Position P
steht.
Spezielle Situationen
In bestimmten Situationen (Anlassen Motor, ...)
kann die Feststellbremse ihre Anzugskraft selbst
regulieren. Dies ist eine normale Funktion.
Um das Fahrzeug ohne Anlassen des Motors
bei eingeschalteter Zündung um einige
Zentimeter verschieben zu können, das
Bremspedal betätigen und die Feststellbremse
durch Anziehen
und anschließendes Lösen
der Betätigung A
lösen. Das vollständige Lösen
der Feststellbremse wird durch Ausschalten
der Kontrollleuchte an Betätigung A
, der
Kontrollleuchte am Kombiinstrument und durch
Anzeige der Meldung "Handbremse gelöst"
angezeigt.
Bei einer Funktionsstörung der Feststellbremse
in angezogener Position
oder bei einer
Batteriepanne ist ein Lösen der Bremse
im Notbetrieb immer noch möglich (siehe
Abschnitt "Notentriegelung").
Notbremsung
Bei einer durch Einschalten dieser
Kontrollleuchte angezeigten Störung
der Dynamischen Stabilitätskontrolle
wird die Bremsstabilität nicht garantiert.
In diesem Fall muss die Stabilität durch den
Fahrer gewährleistet werden, indem dieser die
Betätigung A
wiederholt anzieht und wieder löst. Bei einer Störung der Fußbremsanlage oder
in außergewöhnlichen Situationen (Beispiel:
Unwohlsein des Fahrers, Fahranfänger in
Begleitung etc.) ermöglicht das Anziehen der
Betätigung A
das Anhalten des Fahrzeugs.
Die Dynamische Stabilitätskontrolle garantiert
die Stabilität bei einer Betätigung der
Notbremsung.
Bei einer Störung der Notbremse wird die
Meldung "Fehler Feststellbremse" angezeigt.
Page 198 of 402

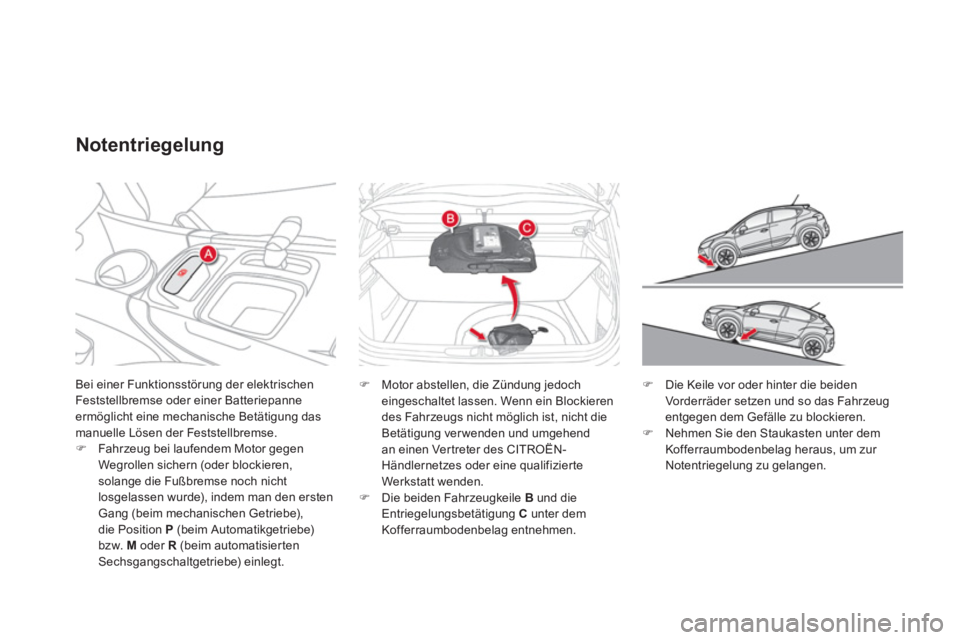

Bei einer Funktionsstörung der elektrischen
Feststellbremse oder einer Batteriepanne
ermöglicht eine mechanische Betätigung das
manuelle Lösen der Feststellbremse.
)
Fahrzeug bei laufendem Motor gegen
Wegrollen sichern (oder blockieren,
solange die Fußbremse noch nicht
losgelassen wurde), indem man den ersten
Gang (beim mechanischen Getriebe),
die Position P
(beim Automatikgetriebe)
bzw. M
oder R
(beim automatisier ten
Sechsgangschaltgetriebe) einlegt.
Notentriegelung
)
Motor abstellen, die Zündung jedoch
eingeschaltet lassen. Wenn ein Blockieren
des Fahrzeugs nicht möglich ist, nicht die
Betätigung ver wenden und umgehend
an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte
Werkstatt wenden.
)
Die beiden Fahrzeugkeile B
und die
Entriegelungsbetätigung C
unter dem
Kofferraumbodenbelag entnehmen.
)
Die Keile vor oder hinter die beiden
Vorderräder setzen und so das Fahrzeug
entgegen dem Gefälle zu blockieren.
)
Nehmen Sie den Staukasten unter dem
Kofferraumbodenbelag heraus, um zur
Notentriegelung zu gelangen.
Page 199 of 402
197Fahrbetrieb
)

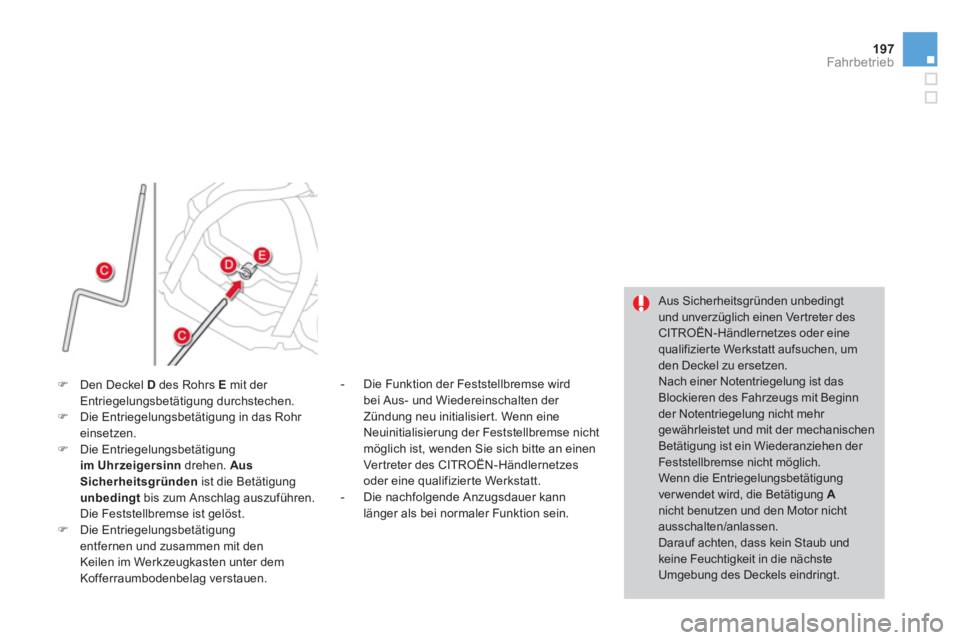

Den Deckel D
des Rohrs E
mit der
Entriegelungsbetätigung durchstechen.
)
Die Entriegelungsbetätigung in das Rohr
einsetzen.
)
Die Entriegelungsbetätigung
im Uhrzeigersinn
drehen. Aus
Sicherheitsgründen
ist die Betätigung
unbedingt
bis zum Anschlag auszuführen.
Die Feststellbremse ist gelöst.
)
Die Entriegelungsbetätigung
entfernen und zusammen mit den
Keilen im Werkzeugkasten unter dem
Kofferraumbodenbelag verstauen.
Aus Sicherheitsgründen unbedingt
und unverzüglich einen Ver treter des
CITROËN-Händlernetzes oder eine
qualifizierte Werkstatt aufsuchen, um
den Deckel zu ersetzen.
Nach einer Notentriegelung ist das
Blockieren des Fahrzeugs mit Beginn
der Notentriegelung nicht mehr
gewährleistet und mit der mechanischen
Betätigung ist ein Wiederanziehen der
Feststellbremse nicht möglich.
Wenn die Entriegelungsbetätigung
verwendet wird, die Betätigung A
nicht benutzen und den Motor nicht
ausschalten/anlassen.
Darauf achten, dass kein Staub und
keine Feuchtigkeit in die nächste
Umgebung des Deckels eindringt.
- Die Funktion der Feststellbremse wird
bei Aus- und Wiedereinschalten der
Zündung neu initialisiert. Wenn eine
Neuinitialisierung der Feststellbremse nicht
möglich ist, wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Werkstatt.
- Die nachfolgende Anzugsdauer kann
länger als bei normaler Funktion sein.
Page 200 of 402
Funk tionsstör ungen
Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten Warnleuchten aufleuchten, stellen Sie das Fahrzeug
sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden Sie sich umgehend an einen Vertreter des CITROËN-Händlernetzes oder eine qualifizier te Werkstatt.
Anzeige
Bedeutung
Anzeige der Meldung "Fehler Feststellbremse"
und
Aufleuchten folgender Warnleuchten:
- Die Automatikfunktionen sind deaktiviert.
- Die Berganfahrhilfe ist nicht ver fügbar.
- Die elektrische Feststellbremse kann nur manuell ver wendet werden.
Anzeige der Meldung "Fehler Feststellbremse"
und
Aufleuchten folgender Warnleuchten:
- Das manuelle Lösen der elektrischen Feststellbremse ist erst nach Treten des
Gaspedals und Loslassen der Betätigung der Feststellbremse möglich.
- Die Berganfahrhilfe ist nicht ver fügbar.
- Die Automatikfunktionen und das manuelle Lösen sind weiterhin ver fügbar.
Anzeige der Meldung "Fehler Feststellbremse"
und
Aufleuchten folgender Warnleuchten:
- Die Automatikfunktionen sind deaktiviert.
- Die Berganfahrhilfe ist nicht ver fügbar.
