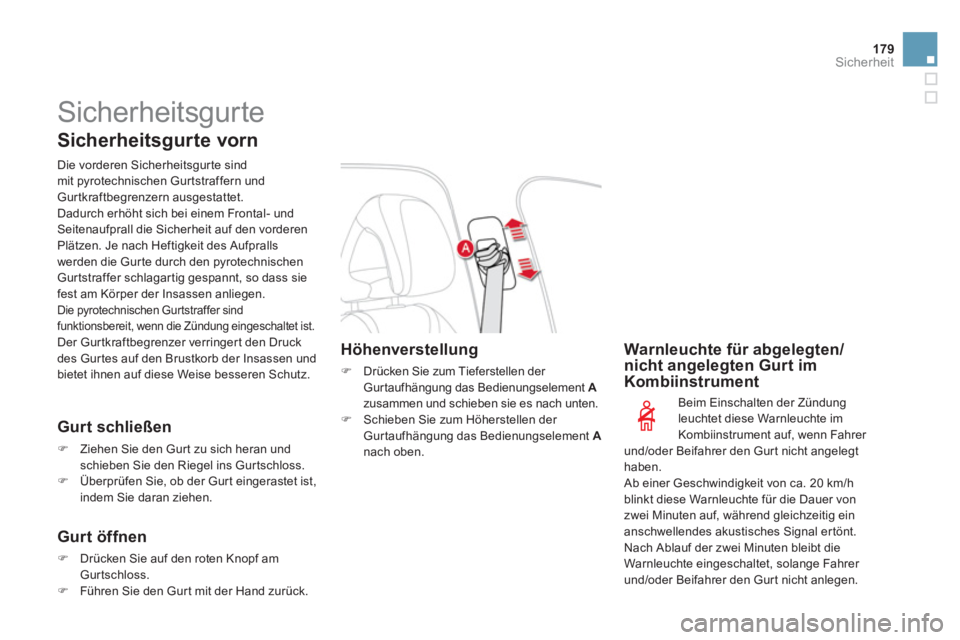

179Sicherheit
Sicherheitsgurte


Sicherheitsgurte vorn


Die vorderen Sicherheitsgurte sind
mit pyrotechnischen Gur tstraffern und
Gurtkraftbegrenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal- und
Seitenaufprall die Sicherheit auf den vorderen
Plätzen. Je nach Heftigkeit des Aufpralls
werden die Gur te durch den pyrotechnischen
Gurtstraffer schlagartig gespannt, so dass sie
fest am Körper der Insassen anliegen.
Die pyrotechnischen Gur tstraffer sind
funktionsbereit, wenn die Zündung eingeschaltet ist.
Der Gur tkraftbegrenzer verringer t den Druck
des Gur tes auf den Brustkorb der Insassen und
bietet ihnen auf diese Weise besseren Schutz.












Gurt schließen



)
Ziehen Sie den Gur t zu sich heran und
schieben Sie den Riegel ins Gur tschloss.

)
Überprüfen Sie, ob der Gurt eingerastet ist,
indem Sie daran ziehen.



Gurt öffnen



)
Drücken Sie auf den roten Knopf am
Gurtschloss.

)
Führen Sie den Gur t mit der Hand zurück.



Warnleuchte für abgelegten/
nicht angelegten Gurt im
Kombiinstrument
Beim Einschalten der Zündung
leuchtet diese Warnleuchte im
Kombiinstrument auf, wenn Fahrer
und/oder Beifahrer den Gur t nicht angelegt
haben.
Ab einer Geschwindigkeit von ca. 20 km/h
blinkt diese Warnleuchte für die Dauer von
zwei Minuten auf, während gleichzeitig ein
anschwellendes akustisches Signal ertönt.
Nach Ablauf der zwei Minuten bleibt die
Warnleuchte eingeschaltet, solange Fahrer
und/oder Beifahrer den Gurt nicht anlegen.


Höhenverstellung



)
Drücken Sie zum Tieferstellen der
Gurtaufhängung das Bedienungselement A
zusammen und schieben sie es nach unten.

)
Schieben Sie zum Höherstellen der
Gur taufhängung das Bedienungselement A

nach oben.

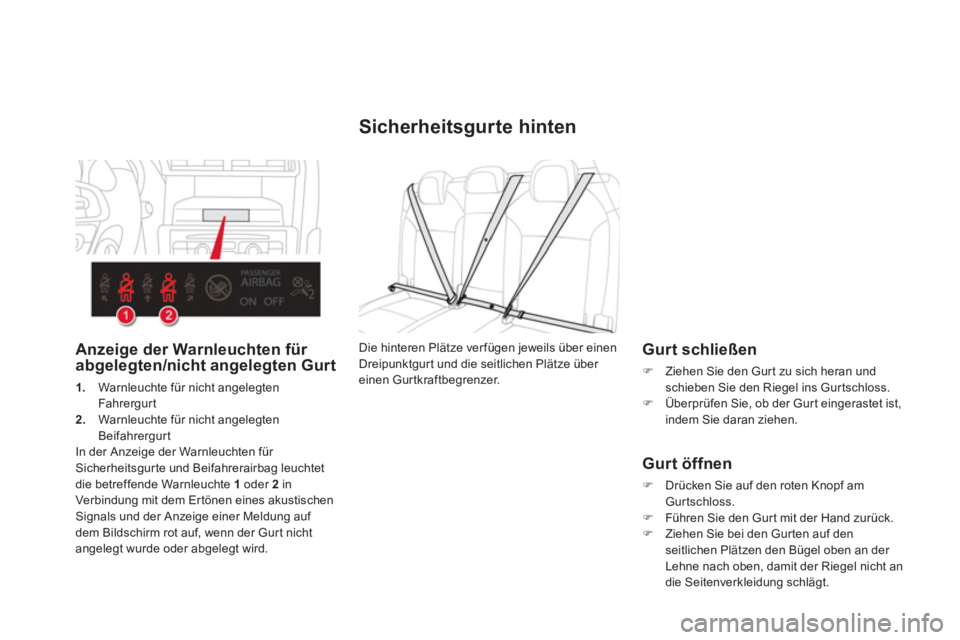

Sicherheitsgurte hinten


Gurt schließen



)
Ziehen Sie den Gur t zu sich heran und
schieben Sie den Riegel ins Gurtschloss.

)
Überprüfen Sie, ob der Gurt eingerastet ist,
indem Sie daran ziehen.



Gurt öffnen



)
Drücken Sie auf den roten Knopf am
Gurtschloss.

)
Führen Sie den Gur t mit der Hand zurück.

)
Ziehen Sie bei den Gur ten auf den
seitlichen Plätzen den Bügel oben an der
Lehne nach oben, damit der Riegel nicht an
die Seitenverkleidung schlägt.
Die hinteren Plätze ver fügen jeweils über einen
Dreipunktgurt und die seitlichen Plätze über
einen Gur tkraftbegrenzer.

Anzeige der Warnleuchten für
abgelegten/nicht angelegten Gurt


1.
Warnleuchte für nicht angelegten
Fahrergur t

2.
Warnleuchte für nicht angelegten
Beifahrergurt
In der Anzeige der Warnleuchten für
Sicherheitsgurte und Beifahrerairbag leuchtet
die betreffende Warnleuchte 1
oder 2
in
Verbindung mit dem Ertönen eines akustischen
Signals und der Anzeige einer Meldung auf
dem Bildschirm rot auf, wenn der Gurt nicht
angelegt wurde oder abgelegt wird.

181Sicherheit

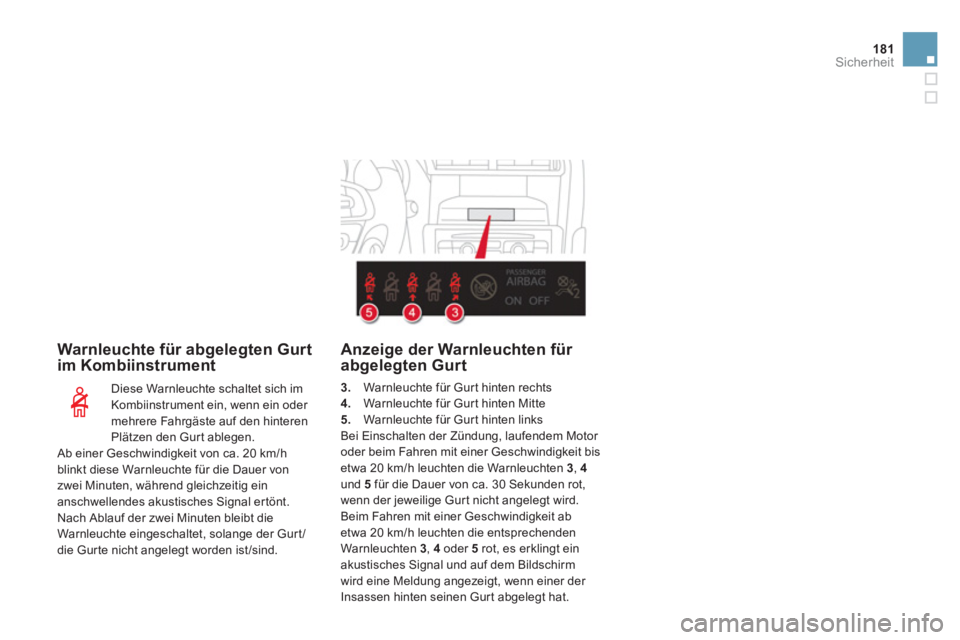

Warnleuchte für abgelegten Gurt
im Kombiinstrument

Diese Warnleuchte schaltet sich im
Kombiinstrument ein, wenn ein oder
mehrere Fahrgäste auf den hinteren
Plätzen den Gurt ablegen.
Ab einer Geschwindigkeit von ca. 20 km/h
blinkt diese Warnleuchte für die Dauer von
zwei Minuten, während gleichzeitig ein
anschwellendes akustisches Signal ertönt.
Nach Ablauf der zwei Minuten bleibt die
Warnleuchte eingeschaltet, solange der Gurt /
die Gur te nicht angelegt worden ist /sind.


Anzeige der Warnleuchten für
abgelegten Gurt

3.
Warnleuchte für Gurt hinten rechts

4.
Warnleuchte für Gurt hinten Mitte

5.
Warnleuchte für Gurt hinten links
Bei Einschalten der Zündung, laufendem Motor
oder beim Fahren mit einer Geschwindigkeit bis
etwa 20 km/h leuchten die Warnleuchten 3
, 4

und 5
für die Dauer von ca. 30 Sekunden rot,
wenn der jeweilige Gurt nicht angelegt wird.
Beim Fahren mit einer Geschwindigkeit ab
etwa 20 km/h leuchten die entsprechenden
Warnleuchten 3
, 4
oder 5
rot, es erklingt ein
akustisches Signal und auf dem Bildschirm
wird eine Meldung angezeigt, wenn einer der
Insassen hinten seinen Gurt abgelegt hat.

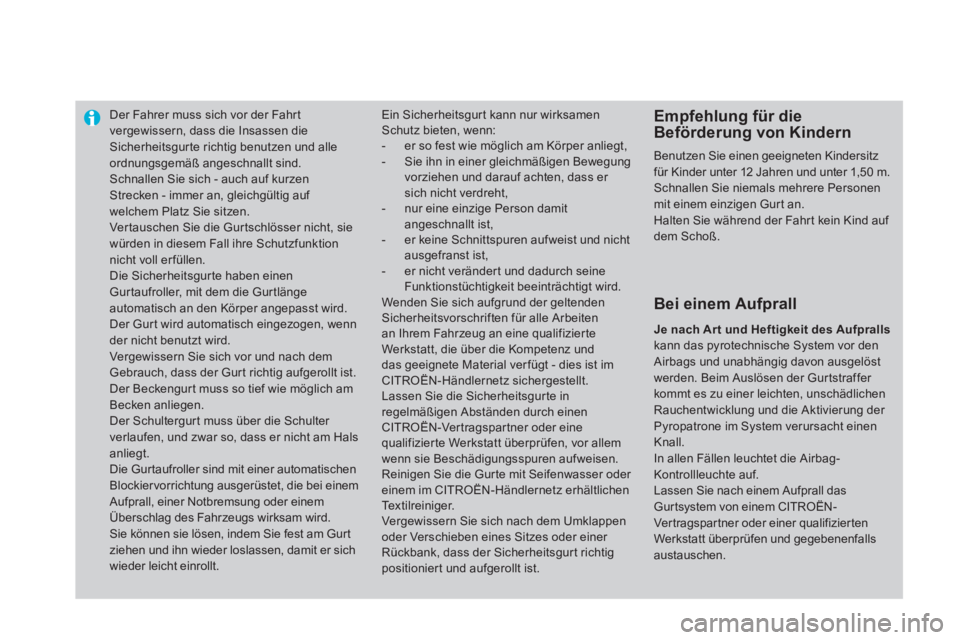

Der Fahrer muss sich vor der Fahrt
vergewissern, dass die Insassen die
Sicherheitsgur te richtig benutzen und alle
ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Ver tauschen Sie die Gur tschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion
nicht voll er füllen.
Die Sicherheitsgur te haben einen
Gur taufroller, mit dem die Gur tlänge
automatisch an den Körper angepasst wird.
Der Gurt wird automatisch eingezogen, wenn
der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gur t richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich am
Becken anliegen.
Der Schultergurt muss über die Schulter
verlaufen, und zwar so, dass er nicht am Hals
anliegt.
Die Gur taufroller sind mit einer automatischen
Blockiervorrichtung ausgerüstet, die bei einem
Aufprall, einer Notbremsung oder einem
Überschlag des Fahrzeugs wirksam wird.
Sie können sie lösen, indem Sie fest am Gurt
ziehen und ihn wieder loslassen, damit er sich
wieder leicht einrollt. Ein Sicherheitsgurt kann nur wirksamen
Schutz bieten, wenn:


- er so fest wie möglich am Körper anliegt,

- Sie ihn in einer gleichmäßigen Bewegung
vorziehen und darauf achten, dass er
sich nicht verdreht,

- nur eine einzige Person damit
angeschnallt ist,

- er keine Schnittspuren aufweist und nicht
ausgefranst ist,

- er nicht veränder t und dadurch seine
Funktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten
an Ihrem Fahrzeug an eine qualifizierte
Werkstatt, die über die Kompetenz und
das geeignete Material ver fügt - dies ist im
CITROËN-Händlernetz sichergestellt.
Lassen Sie die Sicherheitsgur te in
regelmäßigen Abständen durch einen
CITROËN-Vertragspartner oder eine
qualifizierte Werkstatt überprüfen, vor allem
wenn sie Beschädigungsspuren aufweisen.
Reinigen Sie die Gur te mit Seifenwasser oder
einem im CITROËN-Händlernetz erhältlichen
Te x t i l r e i n i g e r.
Vergewissern Sie sich nach dem Umklappen
oder Verschieben eines Sitzes oder einer
Rückbank, dass der Sicherheitsgurt richtig
positionier t und aufgerollt ist.

Empfehlung für die
Beförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz
für Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen
mit einem einzigen Gurt an.
Halten Sie während der Fahr t kein Kind auf
dem Schoß.


Bei einem Aufprall


Je nach Ar t und Heftigkeit des Aufpralls

kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Beim Auslösen der Gurtstraffer
kommt es zu einer leichten, unschädlichen
Rauchentwicklung und die Aktivierung der
Pyropatrone im System verursacht einen
Knall.
In allen Fällen leuchtet die Airbag-
Kontrollleuchte auf.
Lassen Sie nach einem Aufprall das
Gurtsystem von einem CITROËN-
Vertragspartner oder einer qualifizierten
Werkstatt überprüfen und gegebenenfalls
austauschen.

183Sicherheit
Airbags


System, das dazu dienen soll, die
Fahrzeuginsassen (außer auf dem hinteren
Mittelsitz) bei einem starken Aufprall optimal
zu schützen. Es ergänzt die Wirkung der
Sicherheitsgurte mit Gurtkraftbegrenzer (außer
auf dem hinteren Mittelsitz).
In diesem Fall registrieren und analysieren
die elektronischen Sensoren den
frontalen oder seitlichen Aufprall in den
Aufprallerfassungsbereichen:


- Bei einem starken Aufprall entfalten
sich die Airbags sofor t und schützen
die Fahrzeuginsassen (außer auf dem
hinteren Mittelsitz). Unmittelbar nach dem
Aufprall entweicht das Gas schnell aus den
Airbags, damit die Sicht nicht beeinträchtigt
wird und die Insassen das Fahrzeug
verlassen können.

- Bei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und,
unter bestimmten Bedingungen, beim
Überschlagen des Fahrzeugs entfalten
sich die Airbags nicht; In diesen Fällen
bietet der Sicherheitsgurt allein optimalen
Schutz.
Die Airbags funktionieren nicht bei
ausgeschalteter Zündung.

Dieses System entfaltet sich nur
ein einziges Mal. Sollte es zu einem
zweiten Aufprall kommen (im Laufe
desselben oder eines weiteren Unfalls)
wird der Airbag nicht ausgelöst.

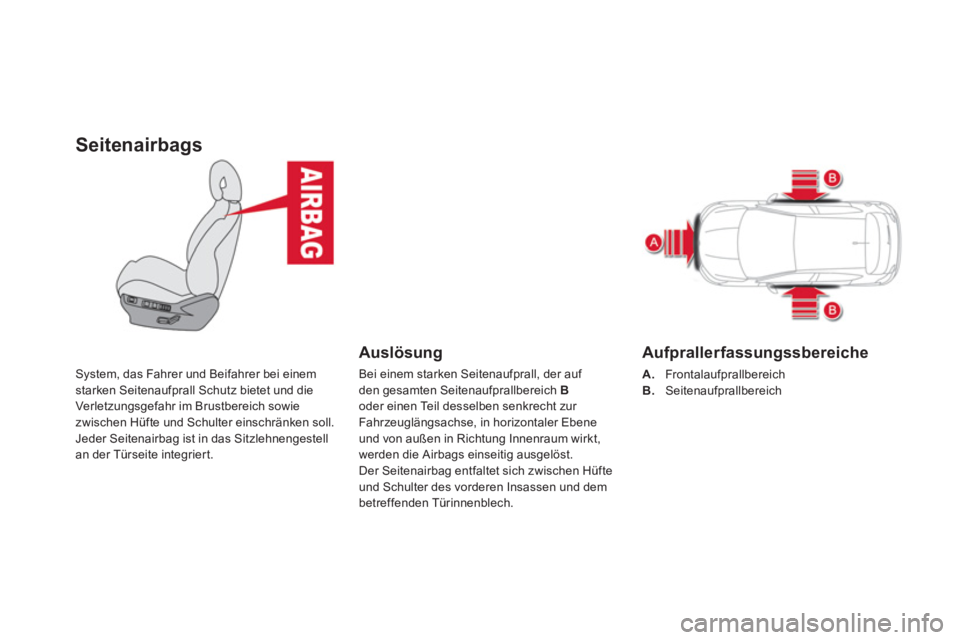

Aufpraller fassungsbereiche



A.
Frontalaufprallbereich

B.
Seitenaufprallbereich
Beim Auslösen des bzw. der Airbags
kann es zu leichter, unschädlicher
Rauchentwicklung und durch die
Aktivierung der Pyropatrone im System
zu einem Knall kommen.
Der auftretende Rauch ist nicht giftig,
kann jedoch bei empfindlichen Personen
Reizungen hervorrufen.
Der Knall kann für einen kurzen Zeitraum
zu einer leichten Beeinträchtigung des
Hörvermögens führen.

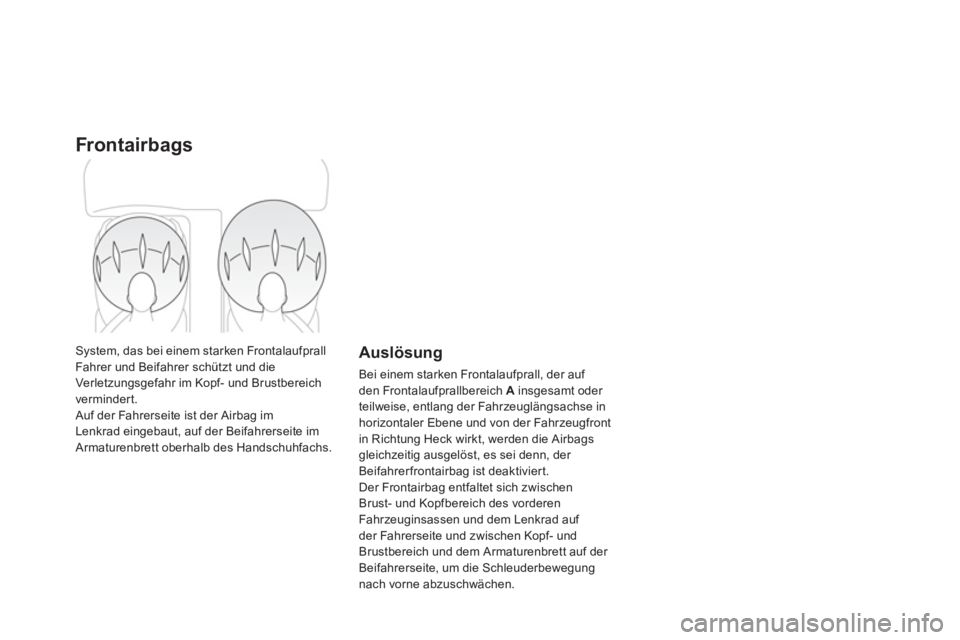

Frontairbags

System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und die
Verletzungsgefahr im Kopf- und Brustbereich
verminder t.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite im
Armaturenbrett oberhalb des Handschuhfachs.
Auslösung

Bei einem starken Frontalaufprall, der auf
den Frontalaufprallbereich A
insgesamt oder
teilweise, entlang der Fahrzeuglängsachse in
horizontaler Ebene und von der Fahrzeugfront
in Richtung Heck wirkt, werden die Airbags
gleichzeitig ausgelöst, es sei denn, der
Beifahrerfrontairbag ist deaktiviert.
Der Frontairbag entfaltet sich zwischen
Brust- und Kopfbereich des vorderen
Fahrzeuginsassen und dem Lenkrad auf
der Fahrerseite und zwischen Kopf- und
Brustbereich und dem Armaturenbrett auf der
Beifahrerseite, um die Schleuderbewegung
nach vorne abzuschwächen.

185Sicherheit

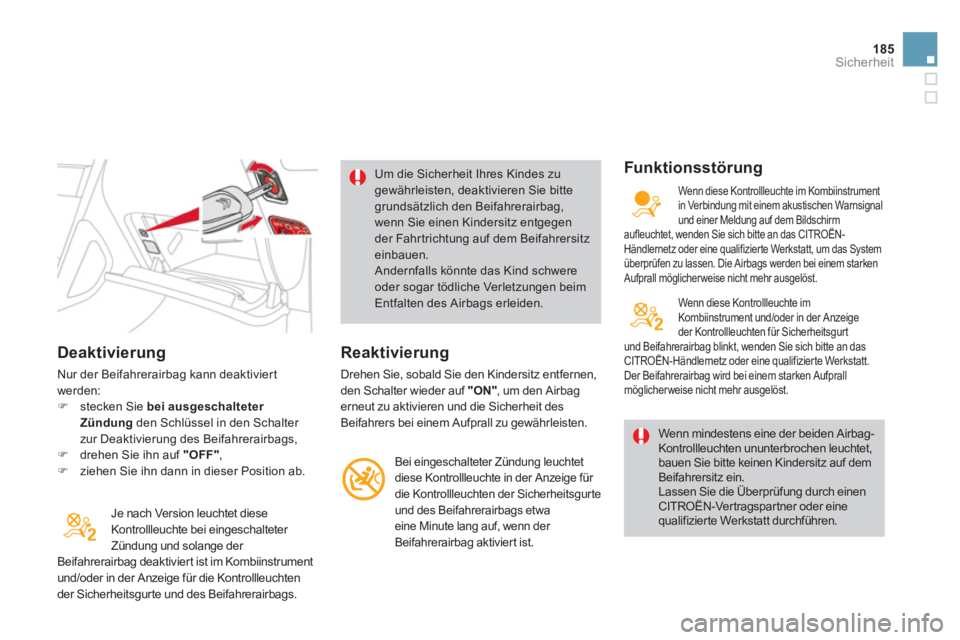

Deaktivierung

Nur der Beifahrerairbag kann deaktivier t
werden:


)
stecken Sie bei ausgeschalteter
Zündung
den Schlüssel in den Schalter
zur Deaktivierung des Beifahrerairbags,

)
drehen Sie ihn auf "OFF"
,

)
ziehen Sie ihn dann in dieser Position ab.
Je nach Version leuchtet diese
Kontrollleuchte bei eingeschalteter
Zündung und solange der
Beifahrerairbag deaktiviert ist im Kombiinstrument
und/oder in der Anzeige für die Kontrollleuchten
der Sicherheitsgur te und des Beifahrerairbags. Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrerairbag,
wenn Sie einen Kindersitz entgegen
der Fahrtrichtung auf dem Beifahrersitz
einbauen.
Andernfalls könnte das Kind schwere
oder sogar tödliche Verletzungen beim
Entfalten des Airbags erleiden.


Reaktivierung

Drehen Sie, sobald Sie den Kindersitz entfernen,
den Schalter wieder auf "ON"
, um den Airbag
erneut zu aktivieren und die Sicherheit des
Beifahrers bei einem Aufprall zu gewährleisten.

Bei eingeschalteter Zündung leuchtet
diese Kontrollleuchte in der Anzeige für
die Kontrollleuchten der Sicherheitsgurte
und des Beifahrerairbags etwa
eine Minute lang auf, wenn der
Beifahrerairbag aktiviert ist.


Funk tionsstörung

Wenn diese Kontrollleuchte im
Kombiinstrument und/oder in der Anzeige
der Kontrollleuchten für Sicherheitsgurt
und Beifahrerairbag blinkt, wenden Sie sich bitte an das
CITROËN-Händlernetz oder eine qualifizierte Werkstatt.
Der Beifahrerairbag wird bei einem starken Aufprall
möglicher weise nicht mehr ausgelöst.
Wenn mindestens eine der beiden Airbag-
Kontrollleuchten ununterbrochen leuchtet,
bauen Sie bitte keinen Kindersitz auf dem
Beifahrersitz ein.
Lassen Sie die Überprüfung durch einen
CITROËN-Vertragspartner oder eine
qualifizierte Werkstatt durchführen.


Wenn diese Kontrollleuchte im Kombiinstrument
in Verbindung mit einem akustischen Warnsignal
und einer Meldung auf dem Bildschirm
aufleuchtet, wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt, um das System
überprüfen zu lassen. Die Airbags werden bei einem starken
Aufprall möglicherweise nicht mehr ausgelöst.

Seitenairbags

System, das Fahrer und Beifahrer bei einem
starken Seitenaufprall Schutz bietet und die
Verletzungsgefahr im Brustbereich sowie
zwischen Hüfte und Schulter einschränken soll.
Jeder Seitenairbag ist in das Sitzlehnengestell
an der Türseite integrier t.

Auslösung
Aufprallerfassungssbereiche



A.
Frontalaufprallbereich

B.
Seitenaufprallbereich

Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich B

oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags einseitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen Hüfte
und Schulter des vorderen Insassen und dem
betreffenden Türinnenblech.

187Sicherheit

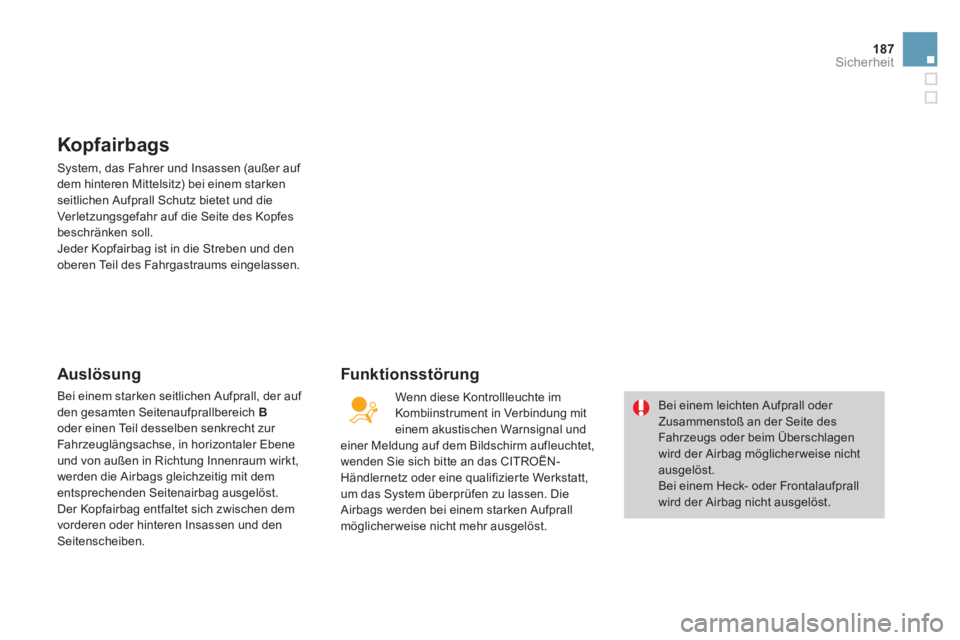

Kopfairbags

System, das Fahrer und Insassen (außer auf
dem hinteren Mittelsitz) bei einem starken
seitlichen Aufprall Schutz bietet und die
Verletzungsgefahr auf die Seite des Kopfes
beschränken soll.
Jeder Kopfairbag ist in die Streben und den
oberen Teil des Fahrgastraums eingelassen.

Auslösung

Bei einem starken seitlichen Aufprall, der auf
den gesamten Seitenaufprallbereich B
oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags gleichzeitig mit dem
entsprechenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den
Seitenscheiben.


Funk tionsstörung

Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des
Fahrzeugs oder beim Überschlagen
wird der Airbag möglicher weise nicht
ausgelöst.
Bei einem Heck- oder Frontalaufprall
wird der Airbag nicht ausgelöst.
Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit
einem akustischen Warnsignal und
einer Meldung auf dem Bildschirm aufleuchtet,
wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt,
um das System überprüfen zu lassen. Die
Airbags werden bei einem starken Aufprall
möglicher weise nicht mehr ausgelöst.

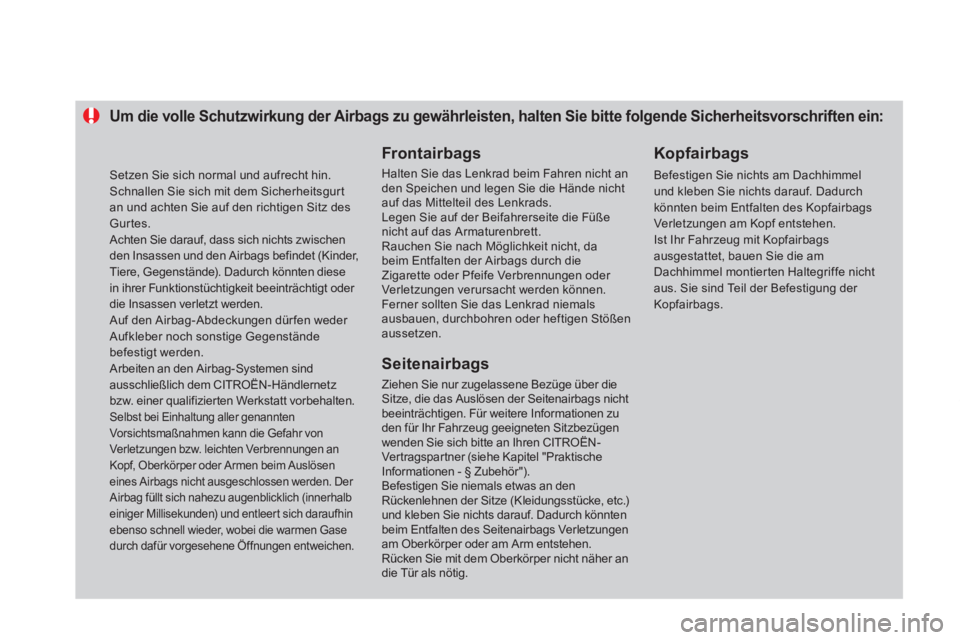

Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte folgende Sicherheitsvorschriften ein:


Frontairbags

Halten Sie das Lenkrad beim Fahren nicht an
den Speichen und legen Sie die Hände nicht
auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht, da
beim Entfalten der Airbags durch die
Zigarette oder Pfeife Verbrennungen oder
Verletzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen Stößen
aussetzen.




Seitenairbags

Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seitenairbags nicht
beeinträchtigen. Für weitere Informationen zu
den für Ihr Fahrzeug geeigneten Sitzbezügen
wenden Sie sich bitte an Ihren CITROËN-
Vertragspartner (siehe Kapitel "Praktische
Informationen - § Zubehör").
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seitenairbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an
die Tür als nötig.


Kopfairbags

Befestigen Sie nichts am Dachhimmel
und kleben Sie nichts darauf. Dadurch
könnten beim Entfalten des Kopfairbags
Verletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopfairbags
ausgestattet, bauen Sie die am
Dachhimmel montierten Haltegriffe nicht
aus. Sie sind Teil der Befestigung der
Kopfairbags.
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgur t
an und achten Sie auf den richtigen Sitz des
Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet (Kinder,
Tiere, Gegenstände). Dadurch könnten diese
in ihrer Funktionstüchtigkeit beeinträchtigt oder
die Insassen verletzt werden.
Auf den Airbag-Abdeckungen dür fen weder
Aufkleber noch sonstige Gegenstände
befestigt werden.
Arbeiten an den Airbag-Systemen sind
ausschließlich dem CITROËN-Händlernetz
bzw. einer qualifizierten Werkstatt vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr von
Verletzungen bzw. leichten Verbrennungen an
Kopf, Oberkörper oder Armen beim Auslösen
eines Airbags nicht ausgeschlossen werden. Der
Airbag füllt sich nahezu augenblicklich (innerhalb
einiger Millisekunden) und entleert sich daraufhin
ebenso schnell wieder, wobei die warmen Gase
durch dafür vorgesehene Öffnungen entweichen.
