Page 151 of 402
149Ausstattung

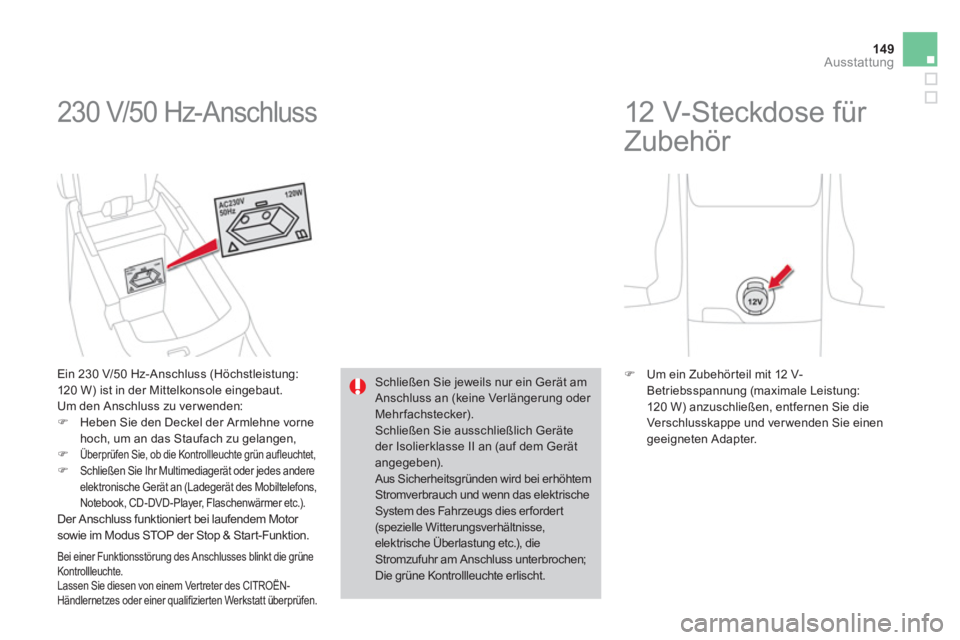

230 V/50 Hz-Anschluss
Ein 230 V/50 Hz-Anschluss (Höchstleistung:
120 W) ist in der Mittelkonsole eingebaut.
Um den Anschluss zu ver wenden:
)
Heben Sie den Deckel der Armlehne vorne
hoch, um an das Staufach zu gelangen,
)
Überprüfen Sie, ob die Kontrollleuchte grün aufleuchtet,
)
Schließen Sie Ihr Multimediagerät oder jedes andere
elektronische Gerät an (Ladegerät des Mobiltelefons,
Notebook, CD-DVD-Player, Flaschenwärmer etc.).
Der Anschluss funktionier t bei laufendem Motor
sowie im Modus STOP der Stop & Start-Funktion.
Bei einer Funktionsstörung des Anschlusses blinkt die grüne
Kontrollleuchte.
Lassen Sie diesen von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten Werkstatt überprüfen.
Schließen Sie jeweils nur ein Gerät am
Anschluss an (keine Verlängerung oder
Mehrfachstecker).
Schließen Sie ausschließlich Geräte
der Isolierklasse II an (auf dem Gerät
angegeben).
Aus Sicherheitsgründen wird bei erhöhtem
Stromverbrauch und wenn das elektrische
System des Fahrzeugs dies erfordert
(spezielle Wit ter ungsver hältnisse,
elektrische Überlastung etc.), die
Stromzufuhr am Anschluss unterbrochen;
Die grüne Kontrollleuchte erlischt.
12 V-Steckdose für
Zubehör
)
Um ein Zubehör teil mit 12 V-
Betriebsspannung (maximale Leistung:
120 W) anzuschließen, entfernen Sie die
Verschlusskappe und ver wenden Sie einen
geeigneten Adapter.
Page 152 of 402

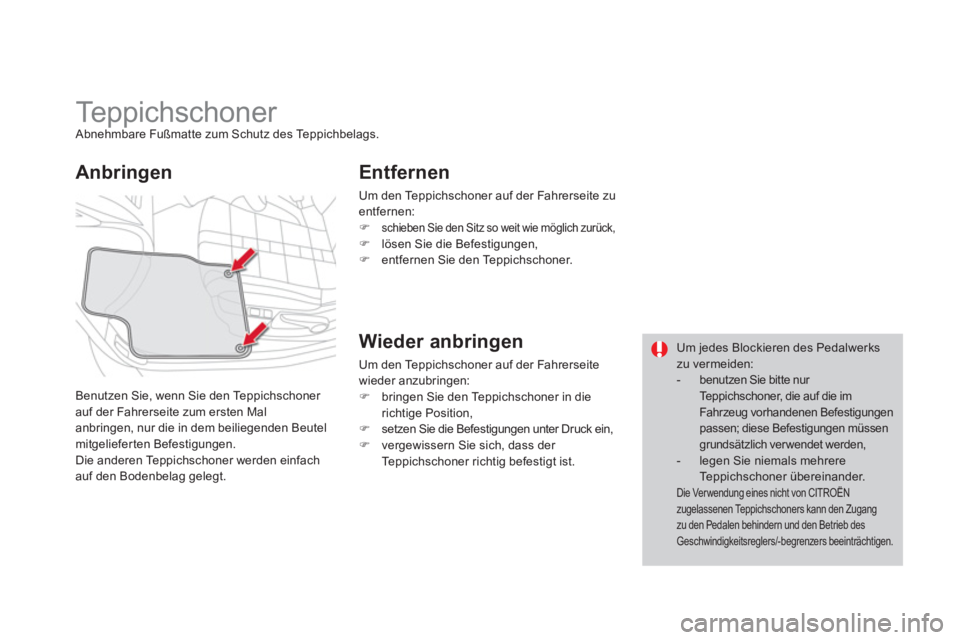

Teppichschoner
Abnehmbare Fußmatte zum Schutz des Teppichbelags.
Benutzen Sie, wenn Sie den Teppichschoner
auf der Fahrerseite zum ersten Mal
anbringen, nur die in dem beiliegenden Beutel
mitgelieferten Befestigungen.
Die anderen Teppichschoner werden einfach
auf den Bodenbelag gelegt.
Anbringen
Entfernen
Um den Teppichschoner auf der Fahrerseite zu
entfernen:
)
schieben Sie den Sitz so weit wie möglich zurück,
)
lösen Sie die Befestigungen,
)
entfernen Sie den Teppichschoner.
Wieder anbringen
Um den Teppichschoner auf der Fahrerseite
wieder anzubringen:
)
bringen Sie den Teppichschoner in die
richtige Position,
)
setzen Sie die Befestigungen unter Druck ein,
)
vergewissern Sie sich, dass der
Teppichschoner richtig befestigt ist.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- benutzen Sie bitte nur
Teppichschoner, die auf die im
Fahrzeug vorhandenen Befestigungen
passen; diese Befestigungen müssen
grundsätzlich ver wendet werden,
- legen Sie niemals mehrere
Teppichschoner übereinander.
Die Ver wendung eines nicht von CITROËN
zugelassenen Teppichschoners kann den Zugang
zu den Pedalen behindern und den Betrieb des
Geschwindigkeitsreglers/-begrenzers beeinträchtigen.
Page 153 of 402
151Ausstattung
)
Heben Sie das Schubfach vorne an und
ziehen Sie es heraus.

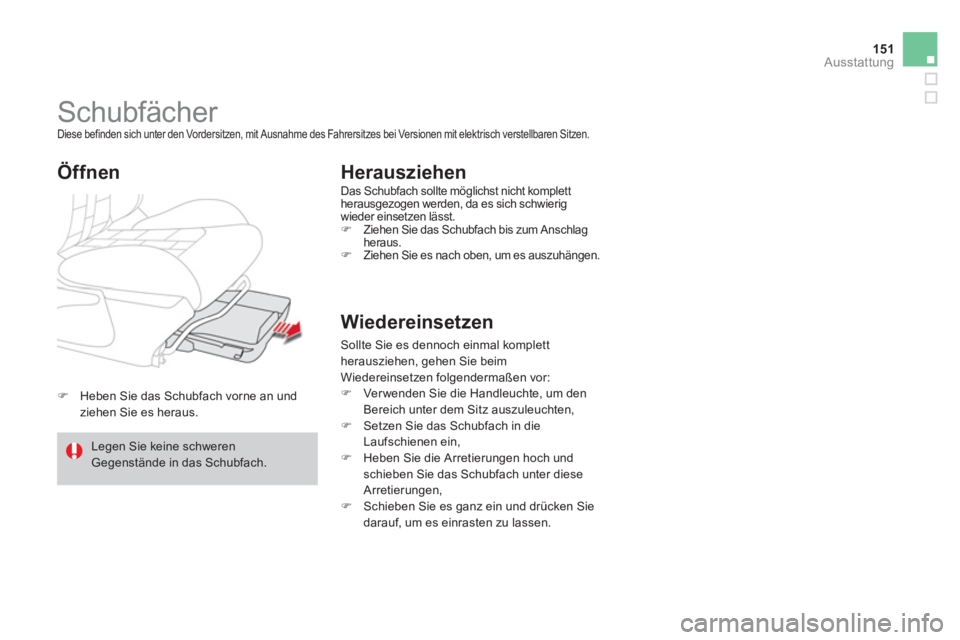

Schubfächer
Diese befinden sich unter den Vordersitzen, mit Ausnahme des Fahrersitzes bei Versionen mit elektrisch verstellbaren Sitzen.
Herausziehen
Das Schubfach sollte möglichst nicht komplett
herausgezogen werden, da es sich schwierig
wieder einsetzen lässt.
)
Ziehen Sie das Schubfach bis zum Anschlag
heraus.
)
Ziehen Sie es nach oben, um es auszuhängen.
Öffnen
Wiedereinsetzen
Sollte Sie es dennoch einmal komplett
herausziehen, gehen Sie beim
Wiedereinsetzen folgendermaßen vor:
)
Ver wenden Sie die Handleuchte, um den
Bereich unter dem Sitz auszuleuchten,
)
Setzen Sie das Schubfach in die
Laufschienen ein,
)
Heben Sie die Arretierungen hoch und
schieben Sie das Schubfach unter diese
Arretierungen,
)
Schieben Sie es ganz ein und drücken Sie
darauf, um es einrasten zu lassen.
Legen Sie keine schweren
Gegenstände in das Schubfach.

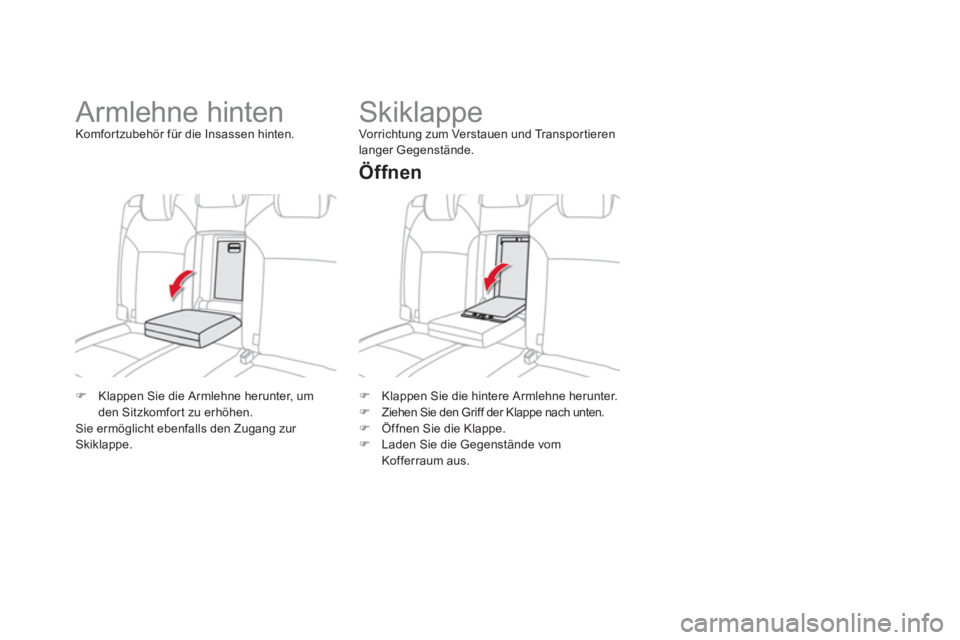

Page 154 of 402
)
Klappen Sie die hintere Armlehne herunter.
)
Ziehen Sie den Griff der Klappe nach unten.
)
Öffnen Sie die Klappe.
)
Laden Sie die Gegenstände vom
Kofferraum aus.
Skiklappe
Vorrichtung zum Verstauen und Transportieren
langer Gegenstände.
Öffnen
)
Klappen Sie die Armlehne herunter, um
den Sitzkomfort zu erhöhen.
Sie ermöglicht ebenfalls den Zugang zur
Skiklappe.
Armlehne hinten
Komfortzubehör für die Insassen hinten.
Page 155 of 402
153Ausstattung
1.
Hutablage
(siehe Details auf nächster Seite)
2.
Haken
(siehe Details auf nächster Seite)
3.
12 V
Zubehöranschluss
(siehe Details auf nächster Seite)
4.
Handleuchte
(siehe Details auf den folgenden Seiten)
5.
Befestigungsösen
6.
Ablagebox
(siehe Details auf den folgenden Seiten)
7.
Haltegurt
8.
Ablagenetz

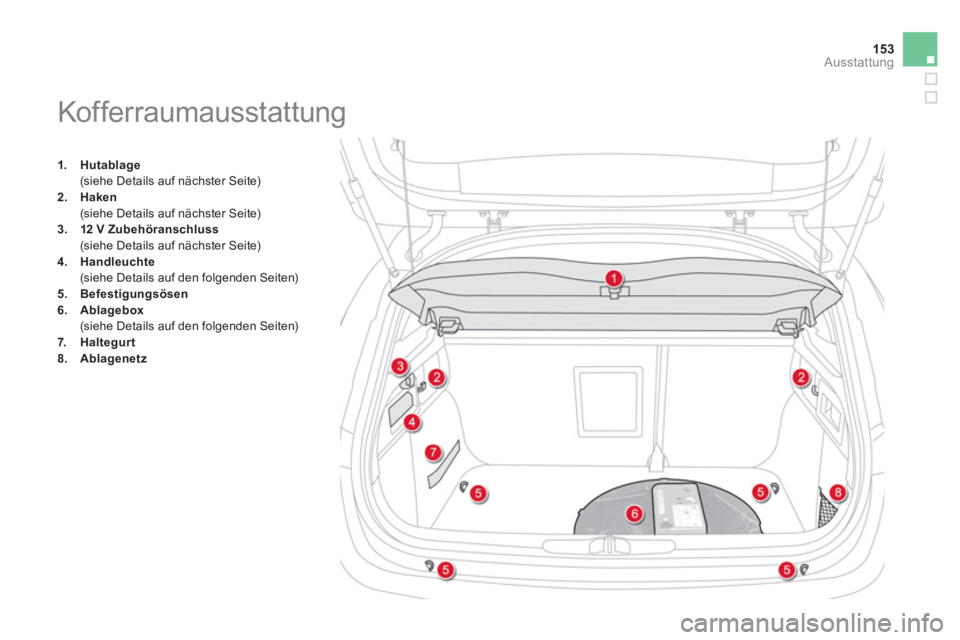

Kof ferraumausstattung
Page 156 of 402
Zum Ausbauen der Ablage:
)
haken Sie die beiden Kordeln aus,
)
heben Sie die Ablage leicht an und ziehen
Sie sie heraus.
Zum Verstauen haben Sie mehrere
Möglichkeiten:
- entweder aufrecht hinter den Vordersitzen,
- oder flach hinten im Kofferraum.

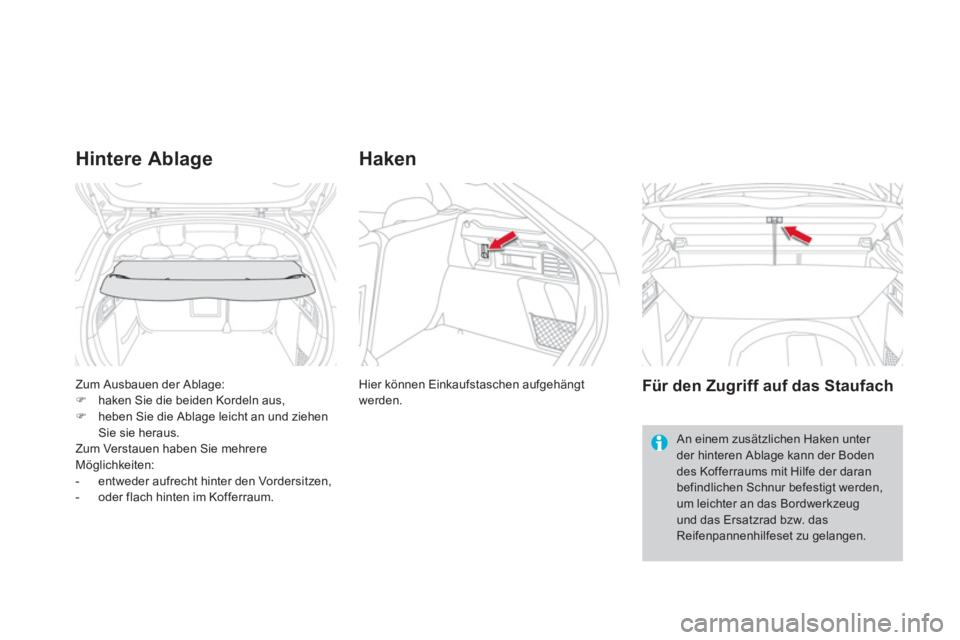

Hintere Ablage
Hier können Einkaufstaschen aufgehängt
werden.
Haken
Für den Zugriff auf das Staufach
An einem zusätzlichen Haken unter
der hinteren Ablage kann der Boden
des Kofferraums mit Hilfe der daran
befindlichen Schnur befestigt werden,
um leichter an das Bordwerkzeug
und das Ersatzrad bzw. das
Reifenpannenhilfeset zu gelangen.
Page 157 of 402
155Ausstattung
)
Um ein 12 V-Zubehörgerät anzuschließen
(max. Leistung: 120 W), ziehen Sie die
Schutzkappe ab und schließen Sie den
passenden Adapter an.
)
Drehen Sie den Zündschlüssel in Position
Zündung.

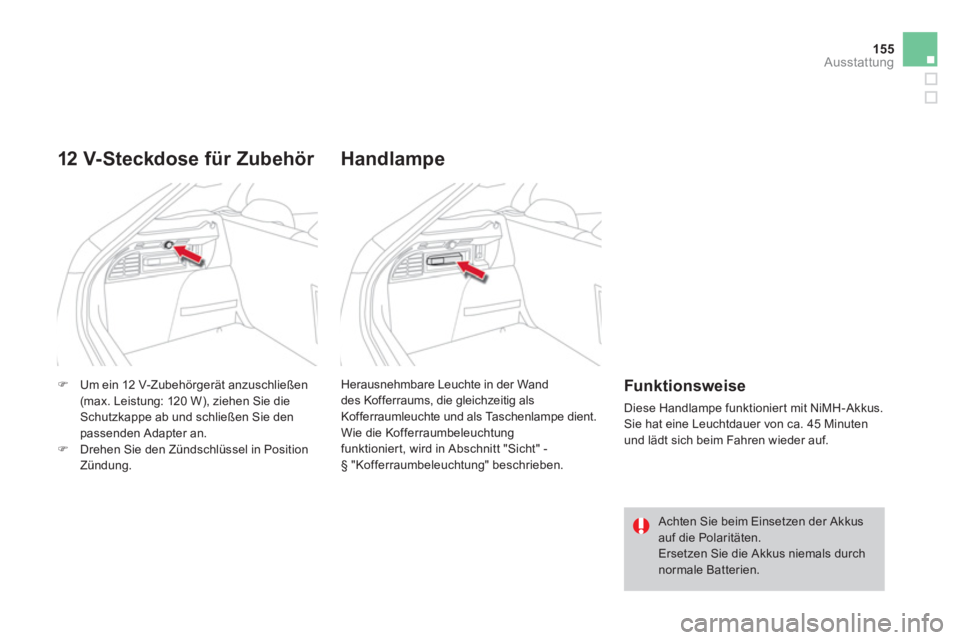

12 V-Steckdose für Zubehör
Herausnehmbare Leuchte in der Wand
des Kofferraums, die gleichzeitig als
Kofferraumleuchte und als Taschenlampe dient.
Wie die Kofferraumbeleuchtung
funktioniert, wird in Abschnitt "Sicht" -
§ "Kofferraumbeleuchtung" beschrieben.
Handlampe
Funk tionsweise
Diese Handlampe funktionier t mit NiMH-Akkus.
Sie hat eine Leuchtdauer von ca. 45 Minuten
und lädt sich beim Fahren wieder auf.
Achten Sie beim Einsetzen der Akkus
auf die Polaritäten.
Ersetzen Sie die Akkus niemals durch
normale Batterien.
Page 158 of 402

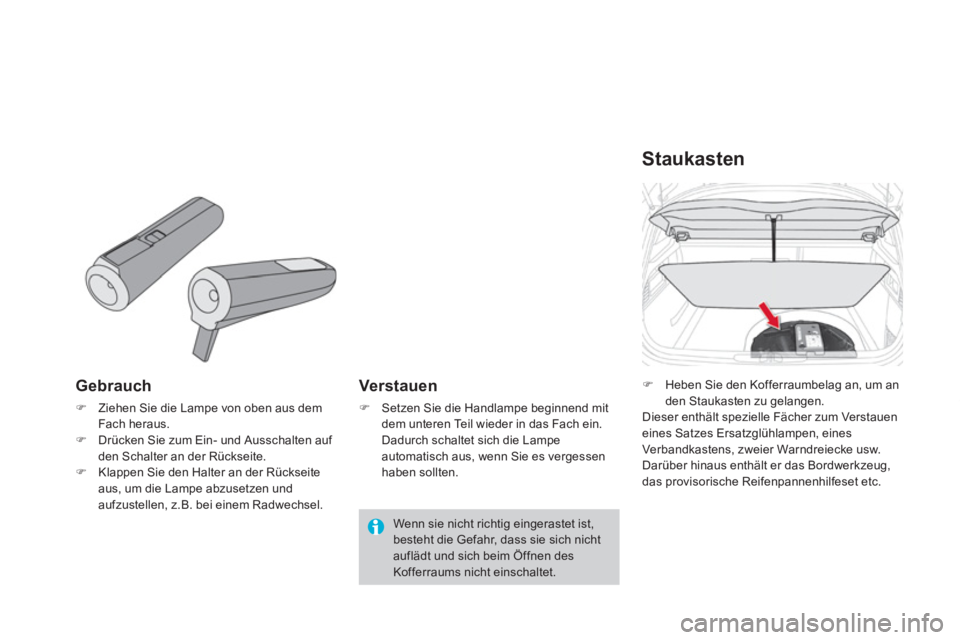

Gebrauch
)
Ziehen Sie die Lampe von oben aus dem
Fach heraus.
)
Drücken Sie zum Ein- und Ausschalten auf
den Schalter an der Rückseite.
)
Klappen Sie den Halter an der Rückseite
aus, um die Lampe abzusetzen und
aufzustellen, z.B. bei einem Radwechsel.
Verstauen
)
Setzen Sie die Handlampe beginnend mit
dem unteren Teil wieder in das Fach ein.
Dadurch schaltet sich die Lampe
automatisch aus, wenn Sie es vergessen
haben sollten.
Staukasten
)
Heben Sie den Kofferraumbelag an, um an
den Staukasten zu gelangen.
Dieser enthält spezielle Fächer zum Verstauen
eines Satzes Ersatzglühlampen, eines
Verbandkastens, zweier Warndreiecke usw.
Darüber hinaus enthält er das Bordwerkzeug,
das provisorische Reifenpannenhilfeset etc.
Wenn sie nicht richtig eingerastet ist,
besteht die Gefahr, dass sie sich nicht
auflädt und sich beim Öffnen des
Kofferraums nicht einschaltet.
Page 159 of 402
157Ausstattung
Page 160 of 402
007
Kindersicherung
