Informazioni pratiche

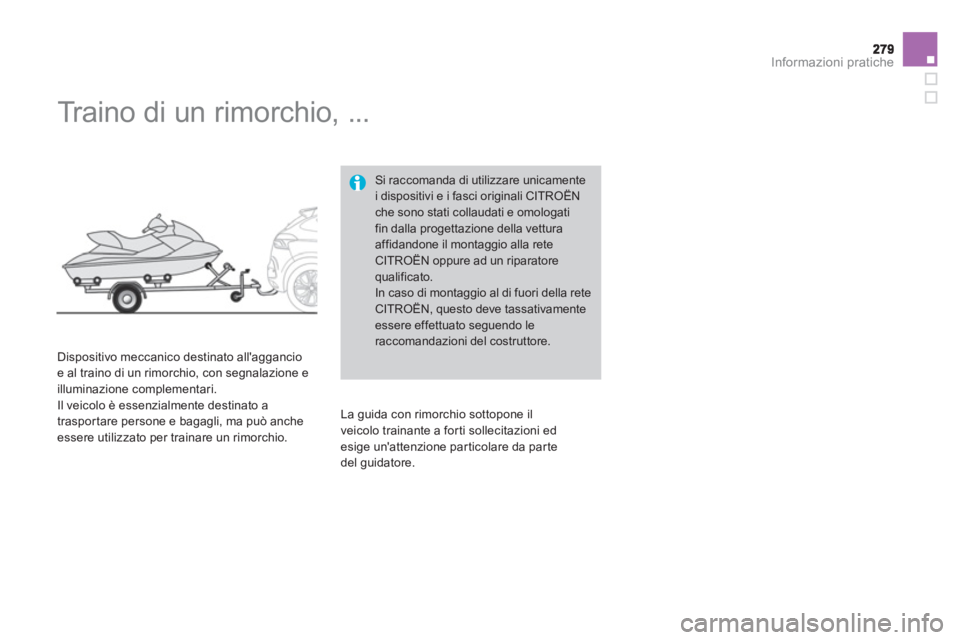

Traino di un rimorchio, ...


Dispositivo meccanico destinato all'aggancio e al traino di un rimorchio, con segnalazione e
illuminazione complementari.
Il v
eicolo è essenzialmente destinato atraspor tare persone e bagagli, ma può anche
essere utilizzato per trainare un rimorchio.
Si raccomanda di utilizzare unicamente i dispositivi e i fasci originali CITROËNche sono stati collaudati e omologati fin dalla progettazione della vetturaaffidandone il montaggio alla rete CITROËN oppure ad un riparatore qualificato. In caso di montaggio al di fuori della rete CITROËN, questo deve tassativamenteessere effettuato seguendo le raccomandazioni del costruttore.
La guida con rimorchio sottopone il
veicolo trainante a forti sollecitazioni ed
esige un'attenzione particolare da par te
del guidatore.

La funzione assistenza al parcheggioverrà automaticamente disattivata in caso di utilizzo di gancio trainooriginale CITROËN.

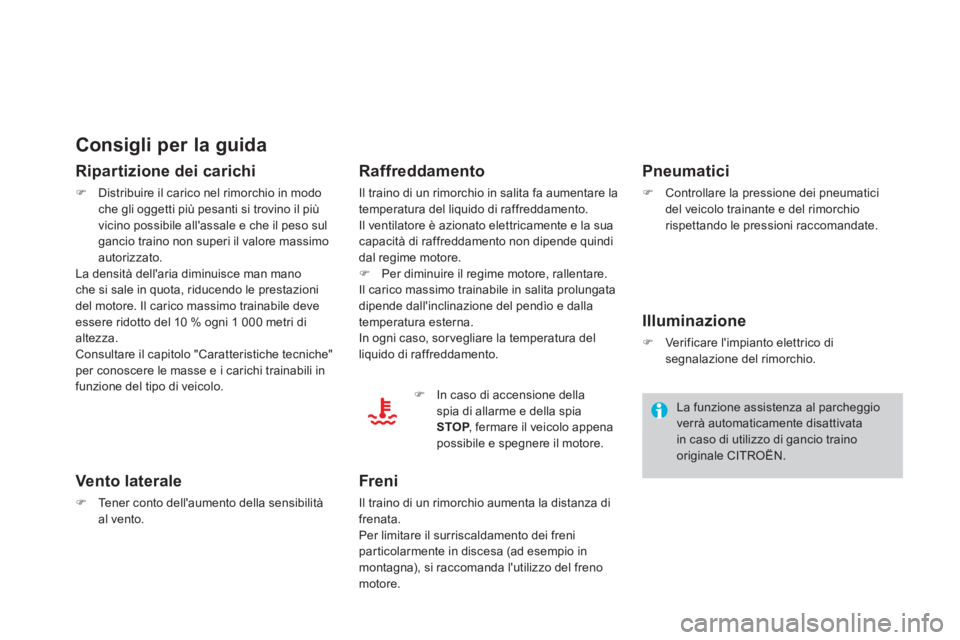

Consigli per la guida
Ripartizione dei carichi
)Distribuire il carico nel rimorchio in modoche gli oggetti più pesanti si trovino il più
vicino possibile all'assale e che il peso sul
gancio traino non superi il valore massimo autorizzato.
La densità dell'aria diminuisce man mano che si sale in quota, riducendo le prestazionidel motore. Il carico massimo trainabile deveessere ridotto del 10 % ogni 1 000 metri di altezza.Consultare il capitolo "Caratteristiche tecniche" per conoscere le masse e i carichi trainabili in
funzione del tipo di veicolo.
Vento laterale
)Tener conto dell'aumento della sensibilità al vento.



Raffreddamento

Il traino di un rimorchio in salita fa aumentare la
temperatura del liquido di raffreddamento.
Il ventilatore è azionato elettricamente e la suacapacità di raffreddamento non dipende quindi
dal regime motore.) Per diminuire il regime motore, rallentare.
Il carico massimo trainabile in salita prolungata
dipende dall'inclinazione del pendìo e dalla
tem
peratura esterna.
In ogni caso, sor vegliare la temperatura del
liquido di raffreddamento.


Freni

Il traino di un rimorchio aumenta la distanza di
frenata.
Per limitare il surriscaldamento dei freni
particolarmente in discesa (ad esempio in
montagna), si raccomanda l'utilizzo del freno
motore.


Pneumatici
)Controllare la pressione dei pneumatici del veicolo trainante e del rimorchiorispettando le pressioni raccomandate.



Illuminazione
)Ver ificare l'impianto elettrico disegnalazione del rimorchio.
)In caso di accensione dellaspia di allarme e della spia STOP, fermare il veicolo appenaP
possibile e spegnere il motore.

281Informazioni pratiche

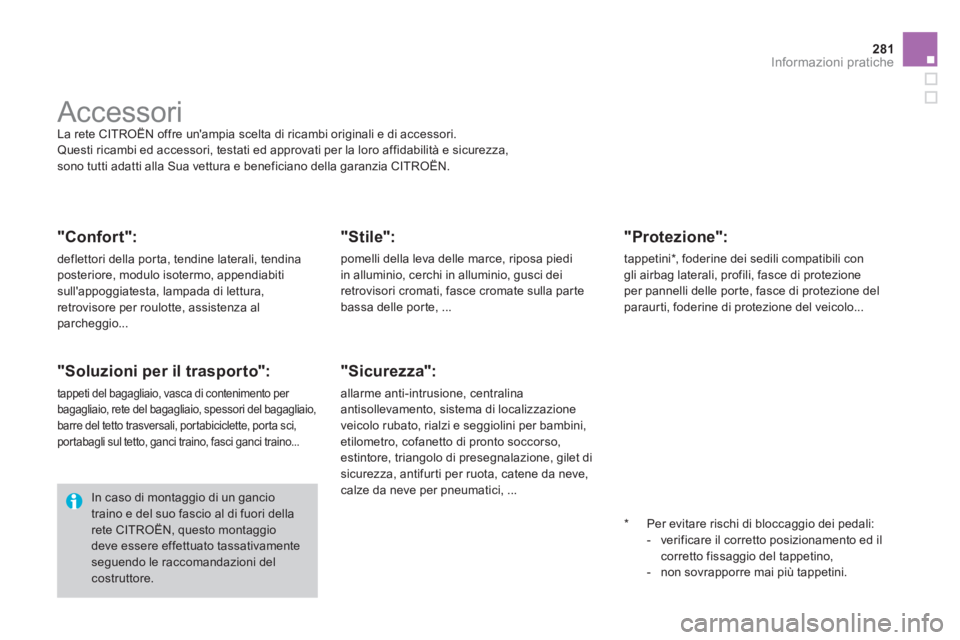

Accessori
La rete CITROËN offre un'ampia scelta di ricambi originali e di accessori.
Questi ricambi ed accessori, testati ed approvati per la loro affidabilità e sicurezza,
sono tutti adatti alla Sua vettura e beneficiano della garanzia CITROËN.



"Confort":

deflettori della porta, tendine laterali, tendinaposteriore, modulo isotermo, appendiabiti sull'appoggiatesta, lampada di lettura,
retrovisore per roulotte, assistenza al parcheggio...


"Soluzioni per il trasporto":

tappeti del bagagliaio, vasca di contenimento per
bagagliaio, rete del bagagliaio, spessori del bagagliaio,
barre del tetto trasversali, portabiciclette, porta sci,
portabagli sul tetto, ganci traino, fasci ganci traino...
"Stile":
pomelli della leva delle marce, riposa piedi in alluminio, cerchi in alluminio, gusci dei retrovisori cromati, fasce cromate sulla parte
bassa delle por te, ...
"Sicurezza":
allarme anti-intrusione, centralinaantisollevamento, sistema di localizzazione
veicolo rubato, rialzi e seggiolini per bambini,
etilometro, cofanetto di pronto soccorso,
est
intore, triangolo di presegnalazione, gilet di
sicurezza, antifur ti per ruota, catene da neve,calze da neve per pneumatici, ... In caso di montaggio di un gancio traino e del suo fascio al di fuori dellarete CITROËN, questo montaggio deve essere effettuato tassativamente seguendo le raccomandazioni del costruttore.
*
Per evitare rischi di blocca
ggio dei pedali:
- verificare il corretto posizionamento ed il
corretto fissaggio del tappetino,
- non sovrapporre mai più tappetini.


"Protezione":

tappetini *
, foderine dei sedili compatibili congli airbag laterali, profili, fasce di protezioneper pannelli delle porte, fasce di protezione del
paraur ti, foderine di protezione del veicolo...

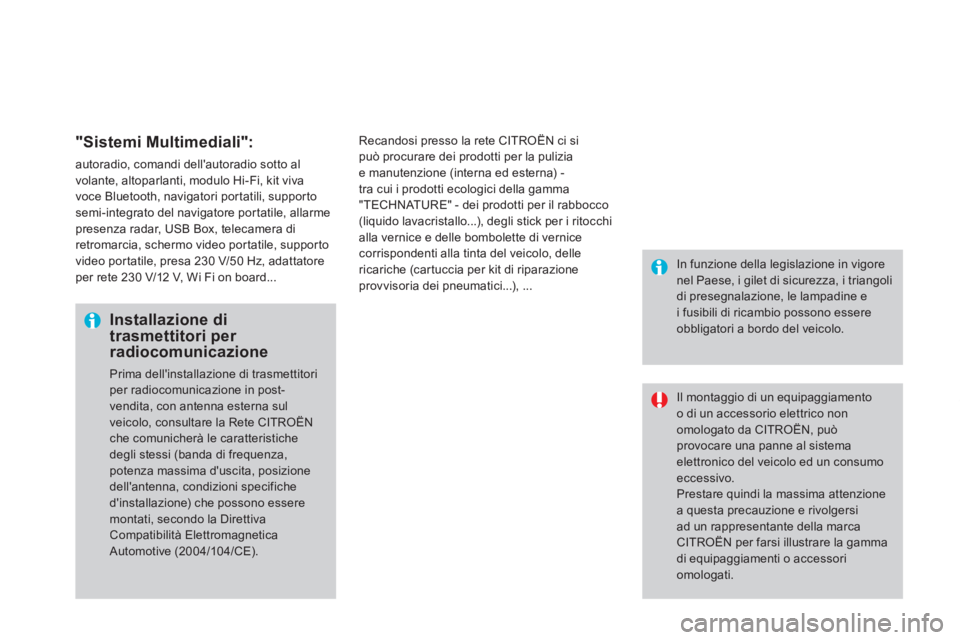

"Sistemi Multimediali":
autoradio, comandi dell'autoradio sotto al
volante, altoparlanti, modulo Hi-Fi, kit viva
voce Bluetooth, navigatori portatili, supporto semi-integrato del navigatore por tatile, allarme presenza radar, USB Box, telecamera diretromarcia, schermo video portatile, supporto
video por tatile, presa 230 V/50 Hz, adattatore
per rete 230 V/12 V, Wi Fi on board...
Recandosi presso la rete CITRO
ËN ci si
può procurare dei prodotti per la pulizia
e manutenzione (interna ed esterna) -
tra cui i prodotti ecologici della gamma
"TECHNATURE" - dei prodotti per il rabbocco(liquido lavacristallo...), degli stick per i ritocchialla vernice e delle bombolette di vernice corrispondenti alla tinta del veicolo, delle ricariche (car tuccia per kit di riparazione
provvisoria dei pneumatici...), ...



Installazione ditrasmettitori per radiocomunicazione

Prima dell'installazione di trasmettitori per radiocomunicazione in post-vendita, con antenna esterna sulveicolo, consultare la Rete CITROËN
che comunicherà le caratteristiche degli stessi (banda di frequenza, potenza massima d'uscita, posizione dell'antenna, condizioni specifiche d'installazione) che possono essere montati, secondo la DirettivaCompatibilità Elettromagnetica Automotive (2004/10 4/CE).

Il montaggio di un equipaggiamento o di un accessorio elettrico non omologato da CITROËN, puòprovocare una panne al sistema elettronico del veicolo ed un consumo eccessivo.
Prestare quindi la massima attenzione a questa precauzione e rivolgersiad un rappresentante della marca CITROËN per farsi illustrare la gamma di equipaggiamenti o accessori omologati.


In funzione della legislazione in vigore nel Paese, i gilet di sicurezza, i triangoli di presegnalazione, le lampadine ei fusibili di ricambio possono essere obbligatori a bordo del veicolo.

Informazioni pratiche

012

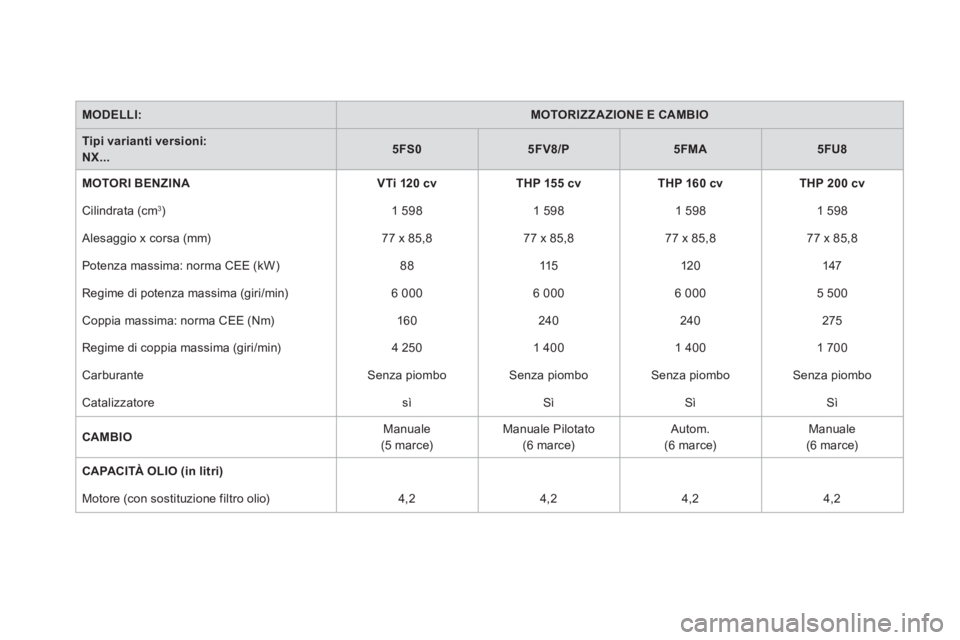

Caratteristiche tecniche

MODELLI:MOTORIZZAZIONE E CAMBIO
Tipi varianti versioni: NX...5FS05FV8/P5FMA5FU8
MOTORI BENZINA VTi 120 cv THP 155 cvTHP 160 cvTHP 200cv

Cilindrata (cm3)
1 598
1 598
1 598 1 598
Alesa
ggio x corsa (mm)

77 x 85,8
77 x 85,8 77 x 85,8 77 x 85,8
Potenza massima: norma CEE
(kW) 88

115120147

Regime di potenza massima (giri/min) 6 0006 000
6 000
5 500


Coppia massima: norma CEE (Nm)
160 240
240
275
Re
gime di coppia massima (giri/min) 4 2501 400
1 400
1 700


Carburante Senza piombo
Senza piombo
Senza piombo Senza piombo

Catalizzatore sì Sì Sì Sì
CAMBI
OManuale(5 marce)
Manuale Pilotato(6 marce)

Autom. (6 marce)
Manuale (6 marce)
CAPACITÀ OLIO (in litri)

Motore
(con sostituzione filtro olio)4,2
4,2
4,2
4,2

287
Caratteristiche tecniche

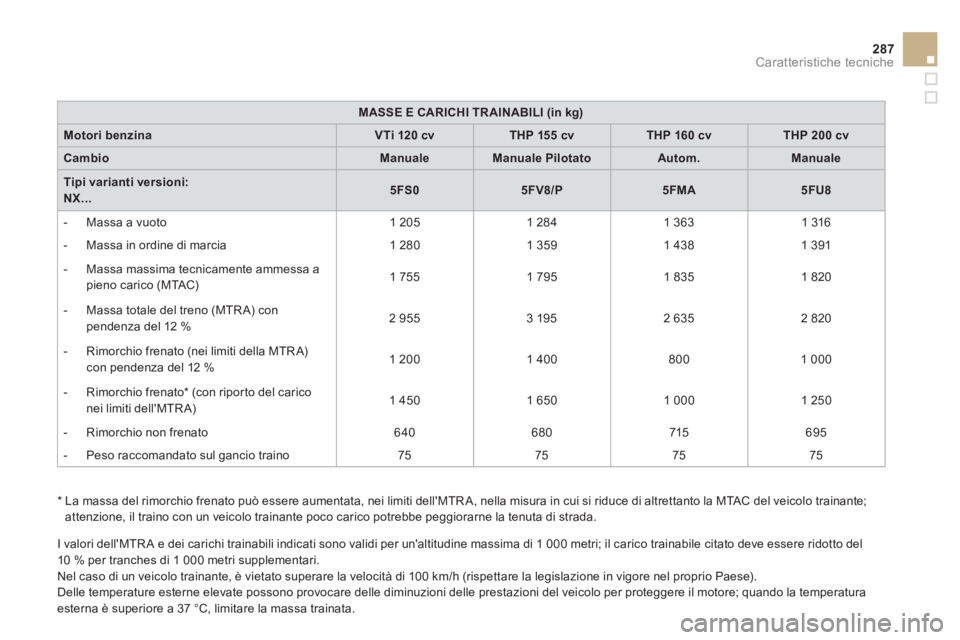

MASSE E CARICHI TR AINABILI (in kg)
Motori benzinaVTi 120cvTHP 155cvTHP 160 cvTHP 200 cv
CambioManualeManuale PilotatoAutom.Manuale
Tipi varianti versioni: NX...5FS05FV8/P5FMA5FU8


- M
assa a vuoto
1 2051 284 1 363
1 316



- Massa in ordine di marcia 1 280
1 359
1 438
1 391



- Massa massima tecnicamente ammessa apieno carico (MTAC)1 755

1 795

1 835

1 820



- Massa totale del treno
(MTRA) conpendenza del 12 %



2 955
3 195

2 635

2 820



- Rimorchio
frenato (nei limiti della MTR A)
con pendenza del 12 % 1 200
1 400
8001 000



- Rimorchio frenato * (con ripor to del carico
nei limiti dell'MTR A) 1 4501 650 1 0001 250



- Rimorchio non frenato
640
680

715695



- Peso raccomandato sul gancio traino
75

75
7575


*

La massa del rimorchio frenato può essere aumentata, nei limiti dell'MTR A, nella misura in cui si riduce di altrettanto la MTAC del veicolo trainante; attenzione, il traino con un veicolo trainante poco carico potrebbe peggiorarne la tenuta di strada.
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri; il carico trainabile citato deve essere ridotto del
10
% per tranches di 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare delle diminuzioni delle prestazioni del veicolo per proteggere il motore; quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

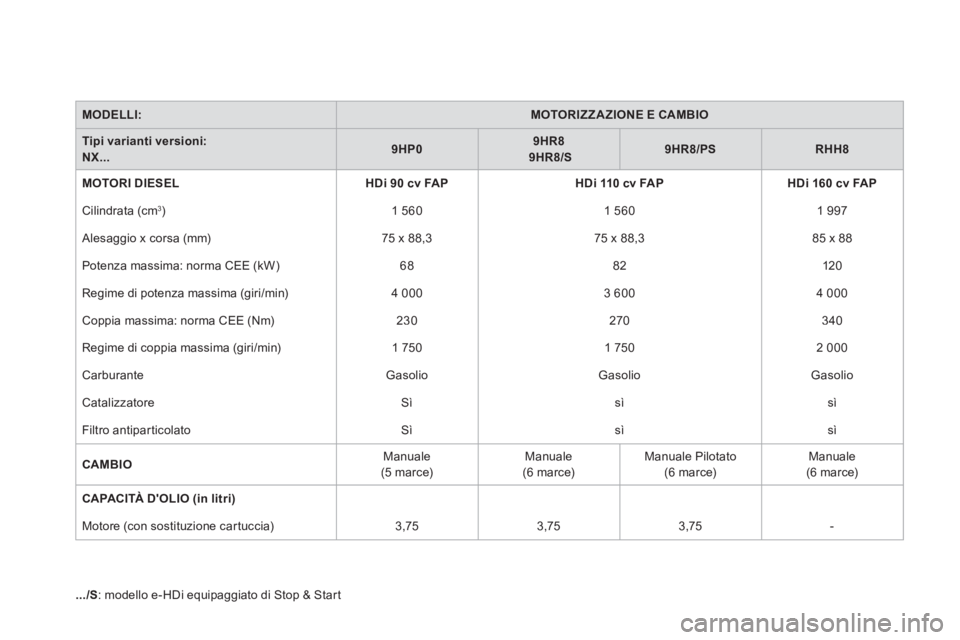

MODELLI:MOTORIZZAZIONE E CAMBIO
Tipi varianti versioni: NX...9HP09HR89HR8/S9HR8/PSRHH8
MOTORI DIESELHDi 90 cv FAPHDi 110 cv FAPHDi 160 cv FAP
Cilindrata (cm3)
1 560 1 560 1 997
Alesa
ggio x corsa (mm)75 x 88,3
75 x 88,3 85 x 88

Potenza massima: norma CEE
(kW) 68
82120

Regime di potenza massima (giri/min) 4 0003 600

4 000


Coppia massima: norma CEE (Nm)
230 270 340
Re
gime di coppia massima (giri/min) 1 750

1 750

2 000


Carburante Gasolio Gasolio Gasolio

Catalizzatore Sì sì sì
Filtro anti
particolato Sì sì
sì
CAMBIOManuale(5 marce)
Manuale (6 marce)
Manuale Pilotato(6 marce)
Manuale
(6 marce)
CAPACITÀ D'OLIO (in litri)

Motore
(con sostituzione car tuccia)3,75 3,75 3,75
-
.../
S : modello e-HDi equipaggiato di Stop & Star t
