109Öffnungen

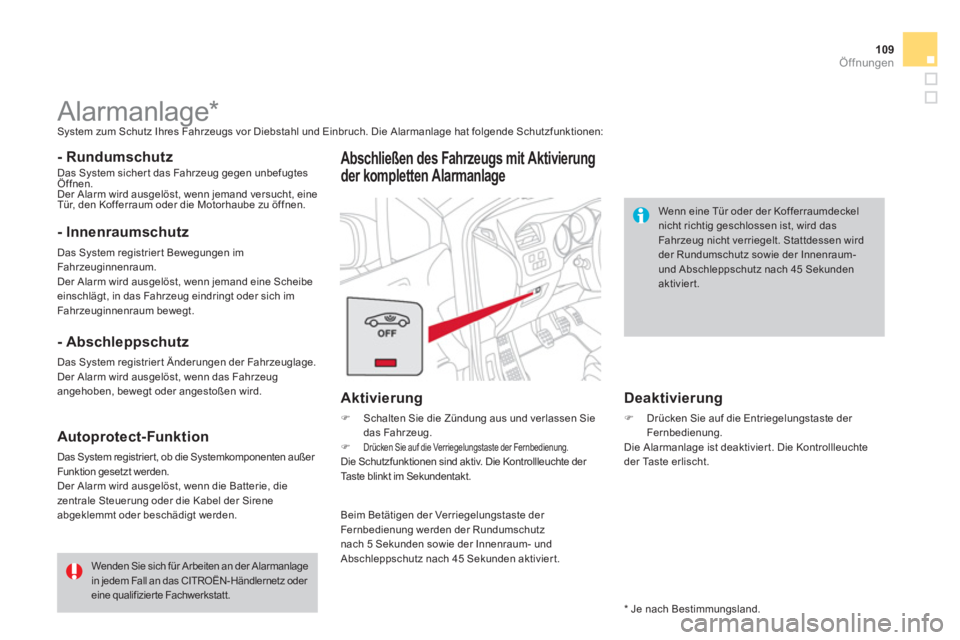

Alarmanlage *
System zum Schutz Ihres Fahrzeugs vor Diebstahl und Einbruch. Die Alarmanlage hat folgende Schutzfunktionen:
- Rundumschutz
Das System sicher t das Fahrzeug gegen unbefugtes
Öffnen.
Der Alarm wird ausgelöst, wenn jemand versucht, eine
Tür, den Kofferraum oder die Motorhaube zu öffnen.
- Innenraumschutz
Das System registrier t Bewegungen im
Fahrzeuginnenraum.
Der Alarm wird ausgelöst, wenn jemand eine Scheibe
einschlägt, in das Fahrzeug eindringt oder sich im
Fahrzeuginnenraum bewegt.
Abschließen des Fahrzeugs mit Aktivierung
der kompletten Alarmanlage
- Abschleppschutz
Das System registrier t Änderungen der Fahrzeuglage.
Der Alarm wird ausgelöst, wenn das Fahrzeug
angehoben, bewegt oder angestoßen wird.
Autoprotect-Funktion
Das System registrier t, ob die Systemkomponenten außer
Funktion gesetzt werden.
Der Alarm wird ausgelöst, wenn die Batterie, die
zentrale Steuerung oder die Kabel der Sirene
abgeklemmt oder beschädigt werden.
Wenden Sie sich für Arbeiten an der Alarmanlage
in jedem Fall an das CITROËN-Händlernetz oder
eine qualifizier te Fachwerkstatt.
Aktivierung
)
Schalten Sie die Zündung aus und verlassen Sie
das Fahrzeug.
)
Drücken Sie auf die Verriegelungstaste der Fernbedienung.
Die Schutzfunktionen sind aktiv. Die Kontrollleuchte der
Taste blinkt im Sekundentakt.
Beim Betätigen der Verriegelungstaste der
Fernbedienung werden der Rundumschutz
nach 5 Sekunden sowie der Innenraum- und
Abschleppschutz nach 45 Sekunden aktivier t.
Deaktivierung
)
Drücken Sie auf die Entriegelungstaste der
Fernbedienung.
Die Alarmanlage ist deaktivier t. Die Kontrollleuchte
der Taste erlischt.
Wenn eine Tür oder der Kofferraumdeckel
nicht richtig geschlossen ist, wird das
Fahrzeug nicht verriegelt. Stattdessen wird
der Rundumschutz sowie der Innenraum-
und Abschleppschutz nach 45 Sekunden
aktiviert.
*
Je nach Bestimmungsland
.
Page 112 of 431

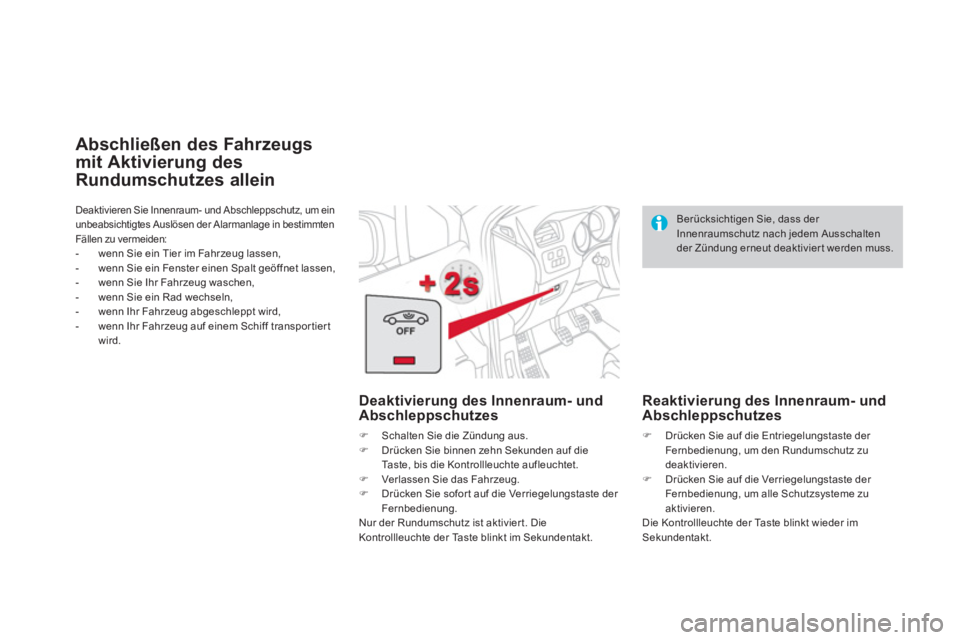

Deaktivieren Sie Innenraum- und Abschleppschutz, um ein
unbeabsichtigtes Auslösen der Alarmanlage in bestimmten
Fällen zu vermeiden:
- wenn Sie ein Tier im Fahrzeug lassen,
- wenn Sie ein Fenster einen Spalt geöffnet lassen,
- wenn Sie Ihr Fahrzeug waschen,
- wenn Sie ein Rad wechseln,
- wenn Ihr Fahrzeug abgeschleppt wird,
- wenn Ihr Fahrzeug auf einem Schiff transpor tier t
wird.
Abschließen des Fahrzeugs
mit Aktivierung des
Rundumschutzes allein
Deaktivierung des Innenraum- und
Abschleppschutzes
)
Schalten Sie die Zündung aus.
)
Drücken Sie binnen zehn Sekunden auf die
Taste, bis die Kontrollleuchte aufleuchtet.
)
Verlassen Sie das Fahrzeug.
)
Drücken Sie sofor t auf die Verriegelungstaste der
Fernbedienung.
Nur der Rundumschutz ist aktivier t. Die
Kontrollleuchte der Taste blinkt im Sekundentakt. Berücksichtigen Sie, dass der
Innenraumschutz nach jedem Ausschalten
der Zündung erneut deaktivier t werden muss.
Reaktivierung des Innenraum- und
Abschleppschutzes
)
Drücken Sie auf die Entriegelungstaste der
Fernbedienung, um den Rundumschutz zu
deaktivieren.
)
Drücken Sie auf die Verriegelungstaste der
Fernbedienung, um alle Schutzsysteme zu
aktivieren.
Die Kontrollleuchte der Taste blinkt wieder im
Sekundentakt.
Page 113 of 431
111Öffnungen

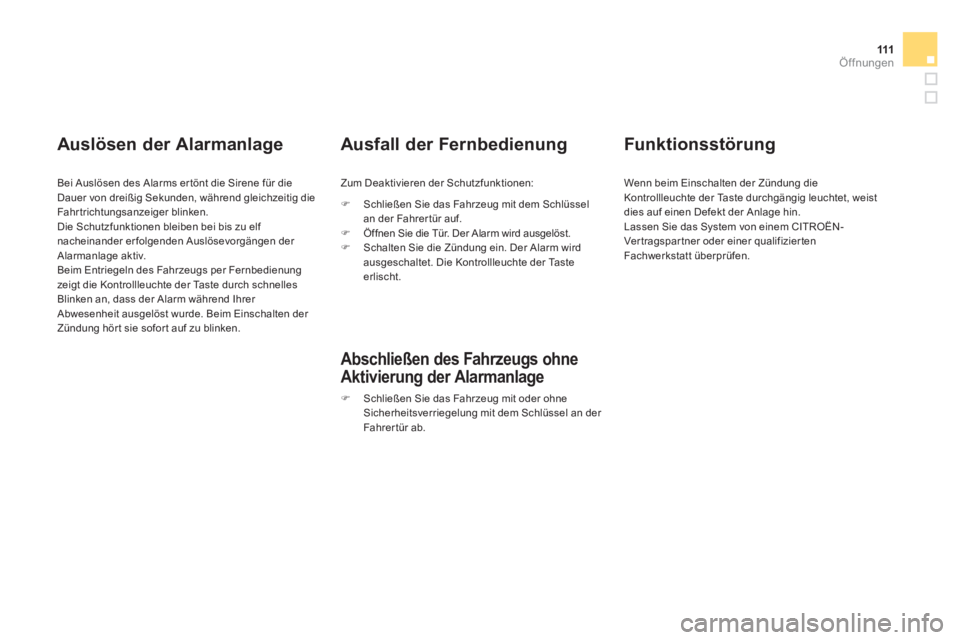

Auslösen der Alarmanlage
Bei Auslösen des Alarms er tönt die Sirene für die
Dauer von dreißig Sekunden, während gleichzeitig die
Fahrtrichtungsanzeiger blinken.
Die Schutzfunktionen bleiben bei bis zu elf
nacheinander erfolgenden Auslösevorgängen der
Alarmanlage aktiv.
Beim Entriegeln des Fahrzeugs per Fernbedienung
zeigt die Kontrollleuchte der Taste durch schnelles
Blinken an, dass der Alarm während Ihrer
Abwesenheit ausgelöst wurde. Beim Einschalten der
Zündung hör t sie sofor t auf zu blinken.
Ausfall der Fernbedienung
Zum Deaktivieren der Schutzfunktionen:
Abschließen des Fahrzeugs ohne
Aktivierung der Alarmanlage
)
Schließen Sie das Fahrzeug mit oder ohne
Sicherheitsverriegelung mit dem Schlüssel an der
Fahrertür ab.
)
Schließen Sie das Fahrzeug mit dem Schlüssel
an der Fahrer tür auf.
)
Öffnen Sie die Tür. Der Alarm wird ausgelöst.
)
Schalten Sie die Zündung ein. Der Alarm wird
ausgeschaltet. Die Kontrollleuchte der Taste
erlischt.
Funk tionsstörung
Wenn beim Einschalten der Zündung die
Kontrollleuchte der Taste durchgängig leuchtet, weist
dies auf einen Defekt der Anlage hin.
Lassen Sie das System von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen.
Page 114 of 431
Türen
Öffnen
Von außen
)
Ziehen Sie nach dem kompletten Entriegeln des
Fahrzeugs mit der Fernbedienung oder dem
Schlüssel am Türgriff.
Von innen
)
Ziehen Sie an der Innenbetätigung zum Öffnen
einer Tür; hierbei wird das Fahrzeug komplett
entriegelt.
Schließen
Wenn eine Tür nicht richtig geschlossen ist, schaltet sich:
- bei laufendem Motor
für die Dauer
einiger Sekunden diese Warnleuchte
in Verbindung mit der Anzeige einer
Warnmeldung ein,
- während der Fahr t
(bei über 10 km/h) für die
Dauer einiger Sekunden diese Warnleuchte in
Verbindung mit dem Er tönen eines akustischen
Signals und der Anzeige einer Warnmeldung ein.
Bei aktivier ter Einzelentriegelung lässt
sich nach erstmaligem Drücken der
Entriegelungstaste der Fernbedienung nur
die Fahrer tür öffnen. Bei aktivierter Einzelentriegelung:
- wird durch das Öffnen der Fahrer tür
nur die Fahrer tür entriegelt (wenn
das Fahrzeug nicht vorher vollständig
entriegelt wurde),
- wird durch das Öffnen der Beifahrer tür
oder einer der hinteren Türen der Rest
des Fahrzeugs entriegelt.
Page 115 of 431
11 3Öffnungen

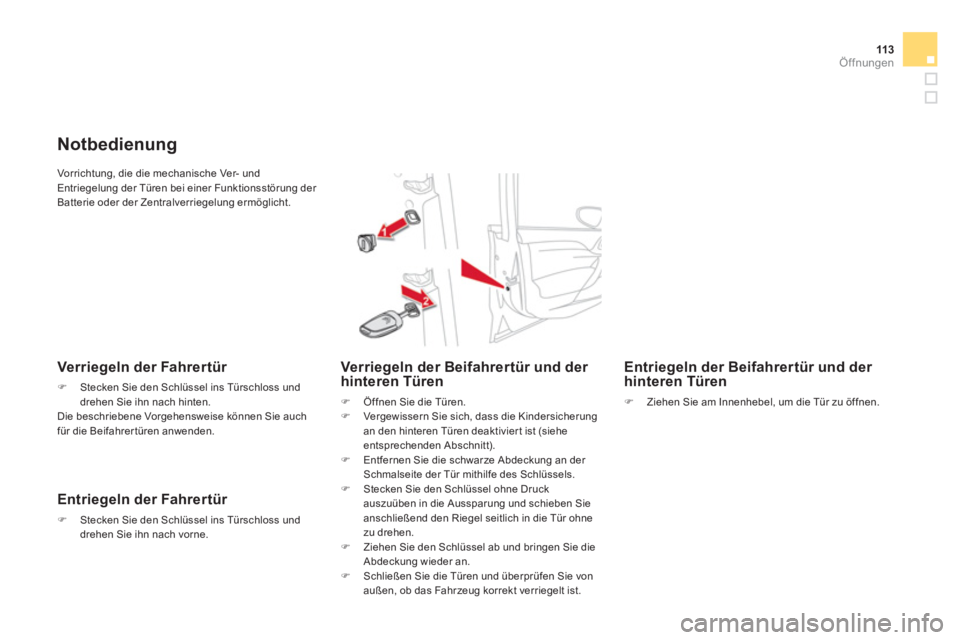

Vorrichtung, die die mechanische Ver- und
Entriegelung der Türen bei einer Funktionsstörung der
Batterie oder der Zentralverriegelung ermöglicht.
Notbedienung
Verriegeln der Fahrertür
)
Stecken Sie den Schlüssel ins Türschloss und
drehen Sie ihn nach hinten.
Die beschriebene Vorgehensweise können Sie auch
für die Beifahrer türen anwenden.
Entriegeln der Fahrertür
)
Stecken Sie den Schlüssel ins Türschloss und
drehen Sie ihn nach vorne.
Verriegeln der Beifahrertür und der
hinteren Türen
)
Öffnen Sie die Türen.
)
Vergewissern Sie sich, dass die Kindersicherung
an den hinteren Türen deaktivier t ist (siehe
entsprechenden Abschnitt).
)
Entfernen Sie die schwarze Abdeckung an der
Schmalseite der Tür mithilfe des Schlüssels.
)
Stecken Sie den Schlüssel ohne Druck
auszuüben in die Aussparung und schieben Sie
anschließend den Riegel seitlich in die Tür ohne
zu drehen.
)
Ziehen Sie den Schlüssel ab und bringen Sie die
Abdeckung wieder an.
)
Schließen Sie die Türen und überprüfen Sie von
außen, ob das Fahrzeug korrekt verriegelt ist.
Entriegeln der Beifahrertür und der
hinteren Türen
)
Ziehen Sie am Innenhebel, um die Tür zu öffnen.
Page 116 of 431

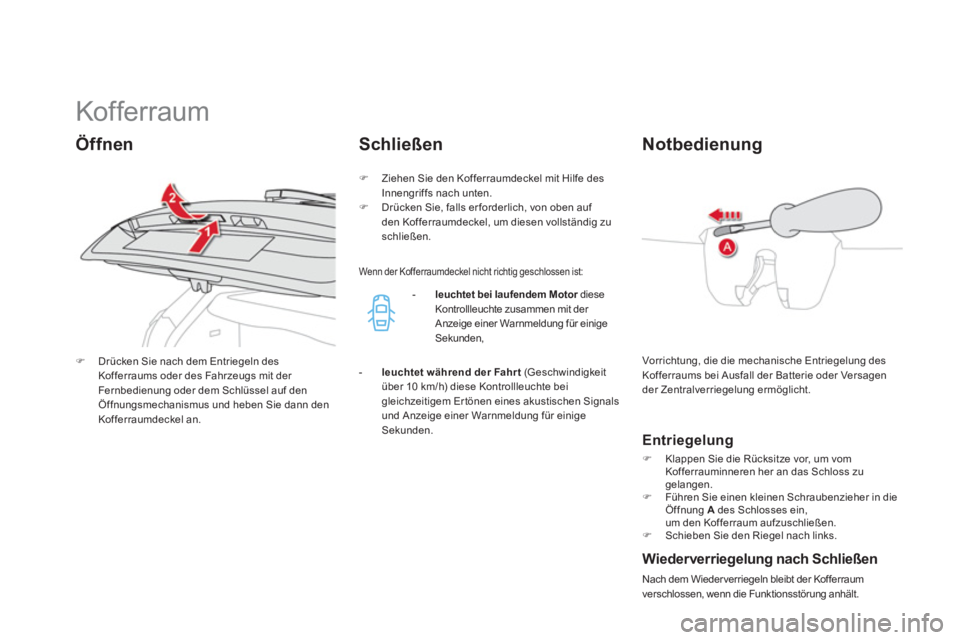

Kof ferraum
Vorrichtung, die die mechanische Entriegelung des
Kofferraums bei Ausfall der Batterie oder Versagen
der Zentralverriegelung ermöglicht.
Notbedienung
Entriegelung
)
Klappen Sie die Rücksitze vor, um vom
Kofferrauminneren her an das Schloss zu
gelangen.
)
Führen Sie einen kleinen Schraubenzieher in die
Öffnung A
des Schlosses ein,
um den Kofferraum aufzuschließen.
)
Schieben Sie den Riegel nach links.
)
Drücken Sie nach dem Entriegeln des
Kofferraums oder des Fahrzeugs mit der
Fernbedienung oder dem Schlüssel auf den
Öffnungsmechanismus und heben Sie dann den
Kofferraumdeckel an.
Öffnen
Schließen
)
Ziehen Sie den Kofferraumdeckel mit Hilfe des
Innengriffs nach unten.
)
Drücken Sie, falls er forderlich, von oben auf
den Kofferraumdeckel, um diesen vollständig zu
schließen.
- leuchtet bei laufendem Motor
diese
Kontrollleuchte zusammen mit der
Anzeige einer Warnmeldung für einige
Sekunden,
- leuchtet während der Fahrt
(Geschwindigkeit
über 10 km/h) diese Kontrollleuchte bei
gleichzeitigem Er tönen eines akustischen Signals
und Anzeige einer Warnmeldung für einige
Sekunden.
Wiederverriegelung nach Schließen
Nach dem Wieder verriegeln bleibt der Kofferraum
verschlossen, wenn die Funktionsstörung anhält.
Wenn der Kofferraumdeckel nicht richtig geschlossen ist:
Page 117 of 431
11 5Öffnungen

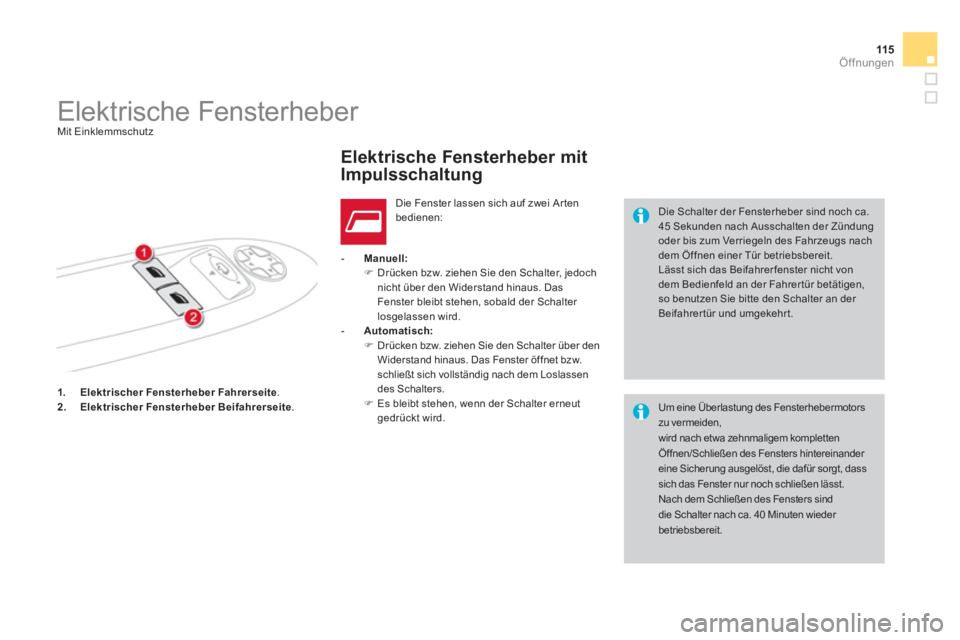

1.
Elektrischer Fensterheber Fahrerseite
.
2.
Elektrischer Fensterheber Beifahrerseite
.
- Manuell:
)
Drücken bzw. ziehen Sie den Schalter, jedoch
nicht über den Widerstand hinaus. Das
Fenster bleibt stehen, sobald der Schalter
losgelassen wird.
- Automatisch:
)
Drücken bzw. ziehen Sie den Schalter über den
Widerstand hinaus. Das Fenster öffnet bzw.
schließt sich vollständig nach dem Loslassen
des Schalters.
)
Es bleibt stehen, wenn der Schalter erneut
gedrückt wird.
Die Schalter der Fensterheber sind noch ca.
45 Sekunden nach Ausschalten der Zündung
oder bis zum Verriegeln des Fahrzeugs nach
dem Öffnen einer Tür betriebsbereit.
Lässt sich das Beifahrer fenster nicht von
dem Bedienfeld an der Fahrer tür betätigen,
so benutzen Sie bitte den Schalter an der
Beifahrertür und umgekehrt.
Elektrische Fensterheber
Mit Einklemmschutz
Elektrische Fensterheber mit
Impulsschaltung
Die Fenster lassen sich auf zwei Ar ten
bedienen:
Um eine Überlastung des Fensterhebermotors
zu vermeiden,
wird nach etwa zehnmaligem kompletten
Öffnen/Schließen des Fensters hintereinander
eine Sicherung ausgelöst, die dafür sorgt, dass
sich das Fenster nur noch schließen lässt.
Nach dem Schließen des Fensters sind
die Schalter nach ca. 40 Minuten wieder
betriebsbereit.
Page 118 of 431
Einklemmsicherung
Wenn das Fenster beim Schließen auf ein Hindernis
trifft, bleibt es stehen und senkt sich teilweise wieder.
Reinitialisierung
Wenn sich ein Fenster beim automatischen
Hochfahren nicht bewegt, müssen Sie das System
reinitialisieren:
)
ziehen Sie den Schalter, bis das Fenster stehen
bleibt,
)
lassen Sie den Schalter wieder los und ziehen Sie ihn
erneut, bis es ganz geschlossen ist,
)
halten Sie den Schalter nach dem Schließen noch
etwa eine Sekunde lang fest,
)
drücken Sie auf den Schalter, um das Fenster
automatisch bis zur tiefsten Position abzusenken,
)
wenn es seine tiefste Position erreicht hat,
drücken Sie erneut etwa eine Sekunde lang auf
den Schalter.
Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
Wenn sich das Fenster z.B. bei Frost
nicht schließen lässt, gehen Sie, sobald
das Fenster wieder abgesunken ist,
folgendermaßen vor:
)
drücken Sie auf den Schalter,
bis es ganz offen ist,
)
ziehen Sie ihn dann erneut, bis es ganz
geschlossen ist,
)
halten Sie den Schalter nach dem
Schließen noch etwa eine Sekunde lang
fest.
Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
Ziehen Sie immer den Zündschlüssel ab,
auch wenn Sie das Fahrzeug nur für kurze
Zeit verlassen.
Wenn der Fensterheber beim Betätigen
klemmt, muss das Fenster in die
entgegengesetzte Richtung bewegt werden.
Drücken Sie dazu auf den entsprechenden
Schalter.
Wenn der Fahrer den Fensterheber auf
der Beifahrerseite betätigt, muss er sich
vergewissern, dass das ordnungsgemäße
Schließen der Fenster durch nichts behinder t
wird.
Der Fahrer muss sich vergewissern, dass
die Mitreisenden die Fensterheber richtig
bedienen.
Achten Sie, wenn Sie die Fenster betätigen,
auf mitfahrende Kinder.
Page 119 of 431
11 7Öffnungen
Kraftstofftank
Tankinhalt: ca. 60 Liter.
Mindestfüllstand
Wird der Mindestfüllstand erreicht,
leuchtet diese Kontrollleuchte in
Verbindung mit dem Er tönen eines
akustischen Signals und der Anzeige
einer Warnmeldung im Kombiinstrument auf. Beim
ersten Aufleuchten befindet sich noch ca. 6 Liter
Kraftstoff im Tank.
Solange nicht ausreichend Kraftstoff nachgetankt wird,
leuchtet diese Warnleuchte in Verbindung mit dem
akustischen Signal und der Warnmeldung bei jedem
Einschalten der Zündung erneut auf. Signalton und
Meldung werden während der Fahr t in immer kürzeren
Abständen angezeigt, je näher der Kraftstoffstand auf
" n
ull
" absinkt.
Füllen Sie unbedingt den Tank auf, damit Sie nicht mit
leer gefahrenem Tank liegen bleiben.
Bei komplett leer gefahrenem Tank (Diesel) siehe
hierzu ebenfalls den Abschnitt "Kontrollen".
Ta n k e n
)
Drücken Sie die Betätigung A
der Bedienleiste
bis zum hörbaren automatischen Öffnen der
Klappe.
Nach Ausschalten der Zündung ist diese
Betätigung noch für einige Minuten aktiv.
Schalten Sie, falls er forderlich,
die Zündung wieder ein, um die Betätigung
wieder zu aktivieren.
)
Die für den Fahrzeugmotor vorgesehene
Kraftstoffsor te wählen.
Beim STOP & START-System niemals das
Fahrzeug tanken, wenn sich der Motor
im Modus STOP befindet; schalten Sie
unbedingt die Zündung mit dem Schlüssel
aus. Es müssen mehr als 5 Liter nachgetankt werden,
damit dies von der Tankanzeige registrier t wird.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar durch den
normalen Unterdruck, der durch die Dichtigkeit der
Kraftstoffanlage entsteht.
Page 120 of 431
Beim Volltanken den Füllvorgang nach der
automatischen Unterbrechung nicht mehr
als dreimal for tsetzen, ansonsten kann es zu
Betriebsstörungen des Fahrzeuges kommen.
Ihr Fahrzeug ist mit einem Katalysator ausgestattet,
der die schädlichen Substanzen in den Abgasen
reduziert.
Benzinmotoren dür fen nur mit unverbleitem
Benzin betankt werden.
Der Kraftstoffeinfüllstutzen hat eine engere Öffnung,
die nur Zapfpistolen für unverbleites Benzin aufnimmt.
Unterbrechung der
Kraftstoffversorgung
Wenn ein Kraftstof f eingefüllt wird,
der nicht für die Motorisierung des
Fahrzeuges geeignet ist, ist der Tank vor
dem Star ten des Motors unbedingt zu
entleeren.
)
Die Zapfpistole einführen, so dass das
Metallventil B
eingedrückt wird.
)
Die Zapfpistole bis zum Anschlag einführen,
bevor sie zum Füllen des Tankes betätigt wird
(Gefahr von Spritzern).
)
Während des ganzen Tankvorganges in dieser
Position festhalten.
)
Die Klappe zum Schließen zudrücken. Ihr Fahrzeug ist mit einer Sicherheitsvorrichtung
ausgestattet,
die bei einem Aufprall die Kraftstoffversorgung
unterbricht.
