Page 151 of 431

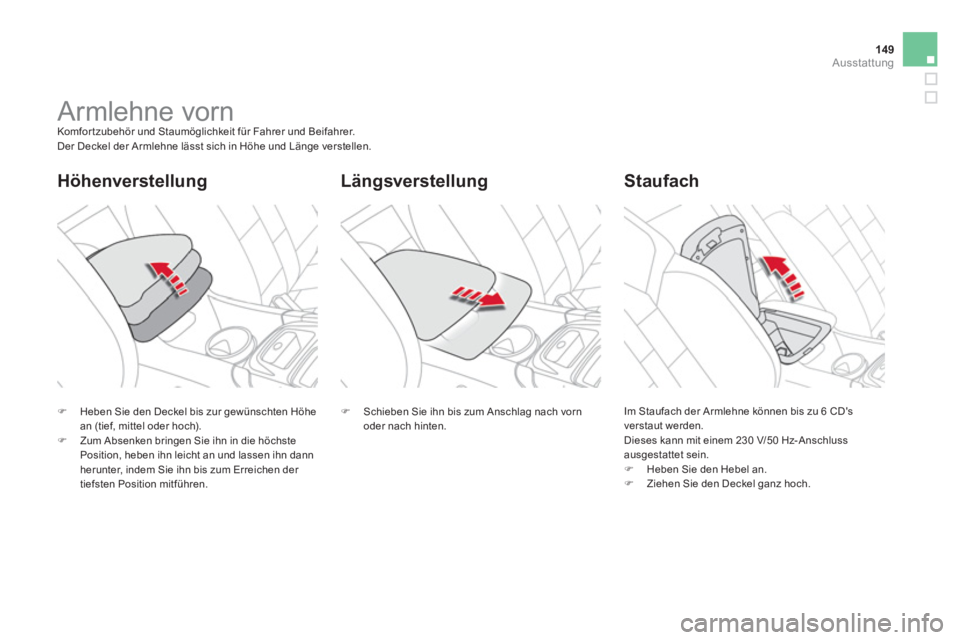

149Ausstattung
Armlehne vorn
Komfor tzubehör und Staumöglichkeit für Fahrer und Beifahrer.
Der Deckel der Armlehne lässt sich in Höhe und Länge verstellen.
Längsverstellung
Höhenverstellung
Staufach
)
Heben Sie den Deckel bis zur gewünschten Höhe
an (tief, mittel oder hoch).
)
Zum Absenken bringen Sie ihn in die höchste
Position, heben ihn leicht an und lassen ihn dann
herunter, indem Sie ihn bis zum Erreichen der
tiefsten Position mitführen.
)
Schieben Sie ihn bis zum Anschlag nach vorn
oder nach hinten.
Im Staufach der Armlehne können bis zu 6 CD's
verstaut werden.
Dieses kann mit einem 230 V/50 Hz-Anschluss
ausgestattet sein.
)
Heben Sie den Hebel an.
)
Ziehen Sie den Deckel ganz hoch.
Page 152 of 431

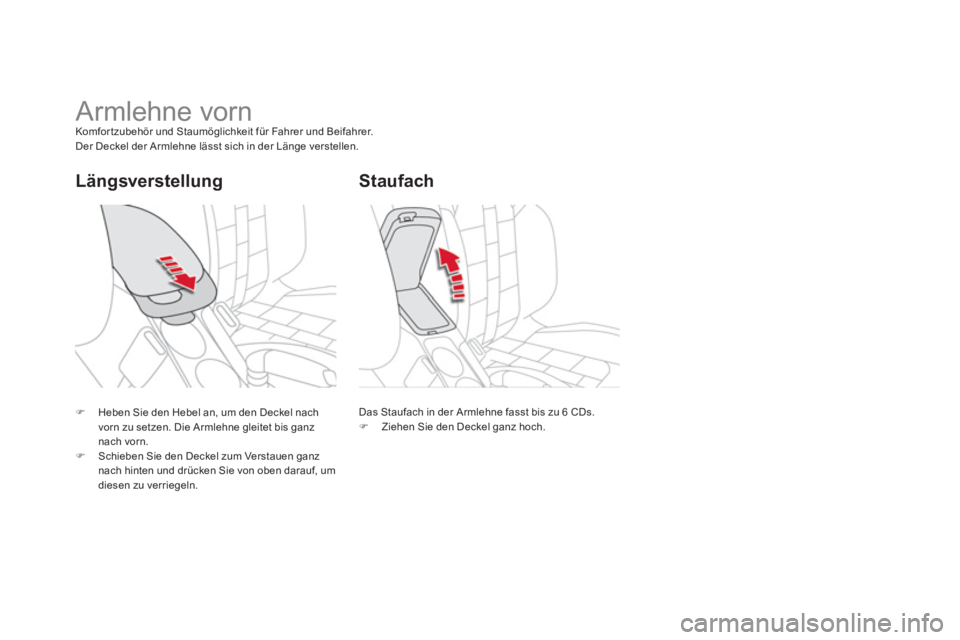

Längsverstellung
Armlehne vorn
Komfor tzubehör und Staumöglichkeit für Fahrer und Beifahrer.
Der Deckel der Armlehne lässt sich in der Länge verstellen.
Das Staufach in der Armlehne fasst bis zu 6 CDs.
)
Ziehen Sie den Deckel ganz hoch.
Staufach
)
Heben Sie den Hebel an, um den Deckel nach
vorn zu setzen. Die Armlehne gleitet bis ganz
nach vorn.
)
Schieben Sie den Deckel zum Verstauen ganz
nach hinten und drücken Sie von oben darauf, um
diesen zu verriegeln.
Page 153 of 431

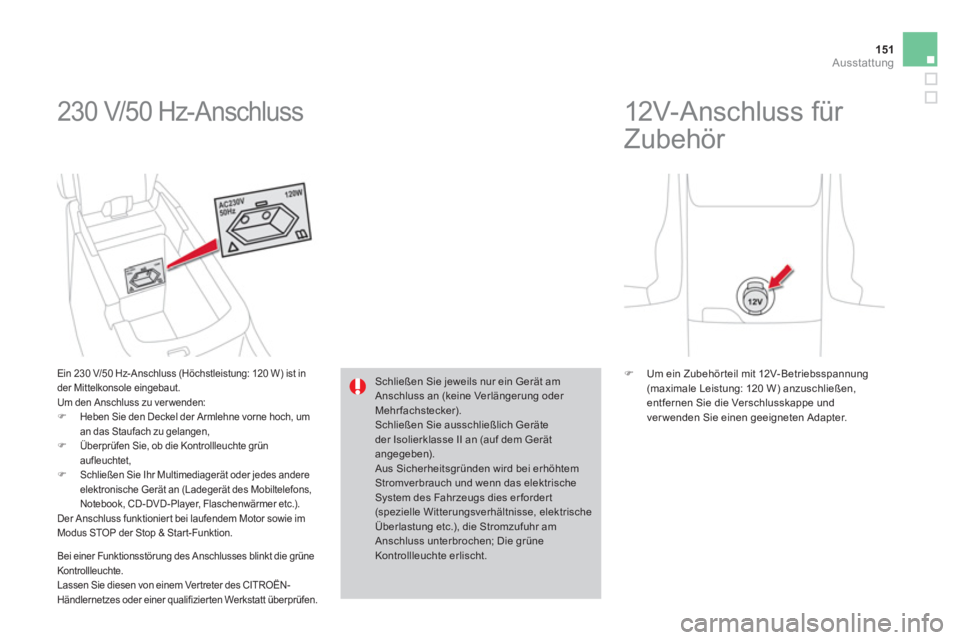

151Ausstattung
230 V/50 Hz-Anschluss
Ein 230 V/50 Hz-Anschluss (Höchstleistung: 120 W) ist in
der Mittelkonsole eingebaut.
Um den Anschluss zu ver wenden:
)
Heben Sie den Deckel der Armlehne vorne hoch, um
an das Staufach zu gelangen,
)
Überprüfen Sie, ob die Kontrollleuchte grün
aufleuchtet,
)
Schließen Sie Ihr Multimediagerät oder jedes andere
elektronische Gerät an (Ladegerät des Mobiltelefons,
Notebook, CD-DVD-Player, Flaschenwärmer etc.).
Der Anschluss funktionier t bei laufendem Motor sowie im
Modus STOP der Stop & Star t-Funktion.
Bei einer Funktionsstörung des Anschlusses blinkt die grüne
Kontrollleuchte.
Lassen Sie diesen von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten Werkstatt überprüfen.
Schließen Sie jeweils nur ein Gerät am
Anschluss an (keine Verlängerung oder
Mehrfachstecker).
Schließen Sie ausschließlich Geräte
der Isolierklasse II an (auf dem Gerät
angegeben).
Aus Sicherheitsgründen wird bei erhöhtem
Stromverbrauch und wenn das elektrische
System des Fahrzeugs dies er forder t
(spezielle Witterungsverhältnisse, elektrische
Überlastung etc.), die Stromzufuhr am
Anschluss unterbrochen; Die grüne
Kontrollleuchte erlischt.
12V-Anschluss für
Zubehör
)
Um ein Zubehör teil mit 12V- Betriebsspannung
(maximale Leistung: 120 W) anzuschließen,
entfernen Sie die Verschlusskappe und
ver wenden Sie einen geeigneten Adapter.
Page 154 of 431
Fußmatten
Abnehmbare Fußmatte zum Schutz des Teppichbelags.
Benutzen Sie, wenn Sie die Fußmatte auf der
Fahrerseite zum ersten Mal anbringen, nur die in dem
beiliegenden Beutel mitgelieferten Befestigungen.
Die anderen Fußmatten werden einfach auf den
Bodenbelag gelegt.
Anbringen
Entfernen
Um die Fußmatte auf der Fahrerseite zu entfernen:
)
schieben Sie den Sitz so weit wie möglich zurück,
)
lösen Sie die Befestigungen,
)
entfernen Sie die Fußmatte.
Wieder anbringen
Um die Fußmatte auf der Fahrerseite wieder
anzubringen:
)
bringen Sie die Fußmatte in die richtige Position,
)
setzen Sie die Befestigungen unter
Druck ein,
)
vergewissern Sie sich, dass die Fußmatte richtig
befestigt ist.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
- benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Fußmatten
übereinander.
Die Ver wendung einer nicht von CITROËN
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den Betrieb
des Geschwindigkeitsreglers/-begrenzers
beeinträchtigen.
Page 155 of 431

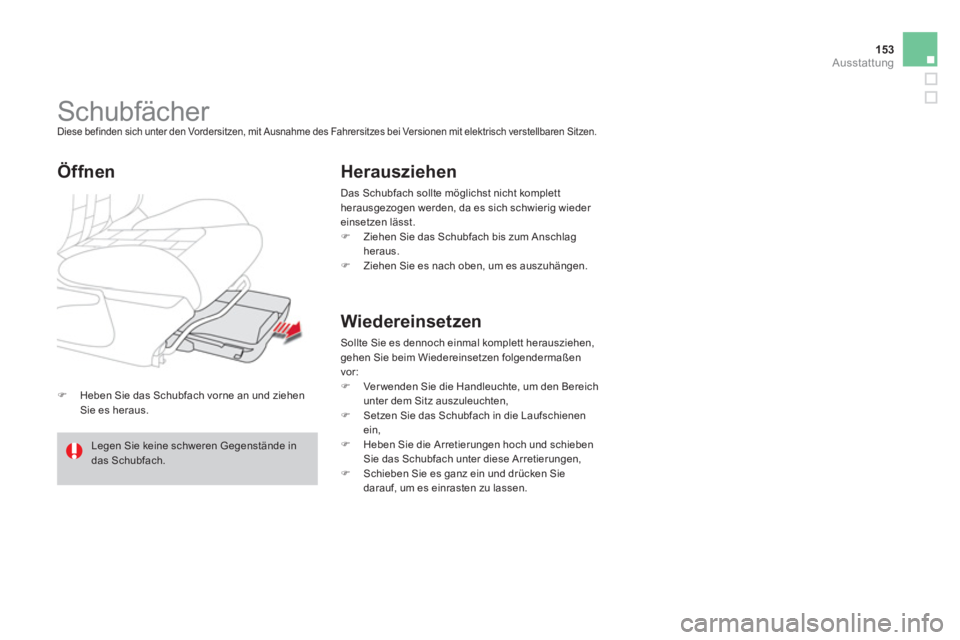

153Ausstattung
)
Heben Sie das Schubfach vorne an und ziehen
Sie es heraus.
Schubfächer
Diese befinden sich unter den Vordersitzen, mit Ausnahme des Fahrersitzes bei Versionen mit elektrisch verstellbaren Sitzen.
Herausziehen
Das Schubfach sollte möglichst nicht komplett
herausgezogen werden, da es sich schwierig wieder
einsetzen lässt.
)
Ziehen Sie das Schubfach bis zum Anschlag
heraus.
)
Ziehen Sie es nach oben, um es auszuhängen.
Öffnen
Wiedereinsetzen
Sollte Sie es dennoch einmal komplett herausziehen,
gehen Sie beim Wiedereinsetzen folgendermaßen
vor:
)
Ver wenden Sie die Handleuchte, um den Bereich
unter dem Sitz auszuleuchten,
)
Setzen Sie das Schubfach in die Laufschienen
ein,
)
Heben Sie die Arretierungen hoch und schieben
Sie das Schubfach unter diese Arretierungen,
)
Schieben Sie es ganz ein und drücken Sie
darauf, um es einrasten zu lassen.
Legen Sie keine schweren Gegenstände in
das Schubfach.
Page 156 of 431
)

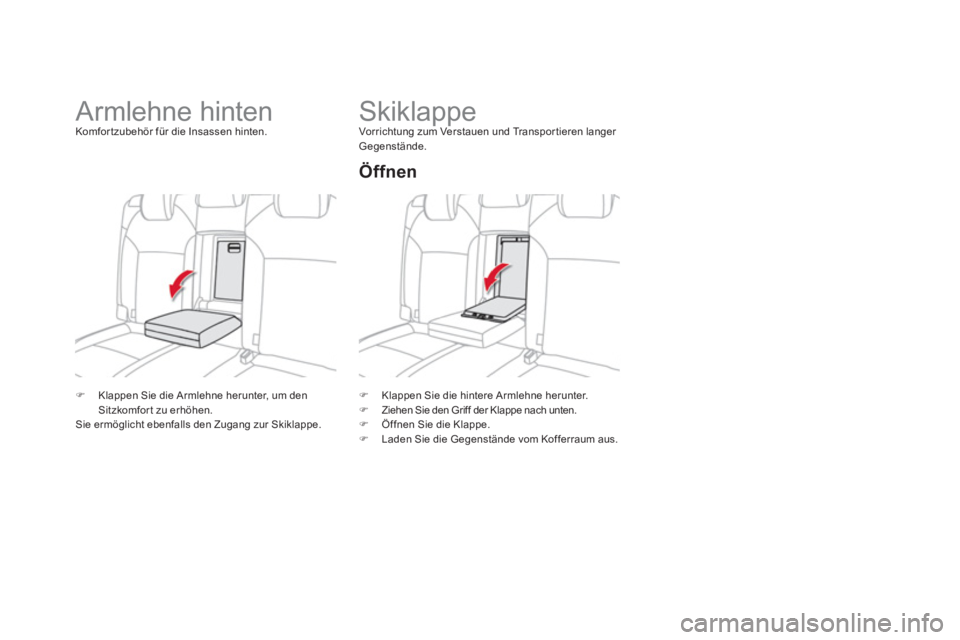

Klappen Sie die hintere Armlehne herunter.
)
Ziehen Sie den Griff der Klappe nach unten.
)
Öffnen Sie die Klappe.
)
Laden Sie die Gegenstände vom Kofferraum aus.
Skiklappe
Vorrichtung zum Verstauen und Transpor tieren langer
Gegenstände.
Öffnen
)
Klappen Sie die Armlehne herunter, um den
Sitzkomfor t zu erhöhen.
Sie ermöglicht ebenfalls den Zugang zur Skiklappe.
Armlehne hinten
Komfor tzubehör für die Insassen hinten.
Page 157 of 431
155Ausstattung

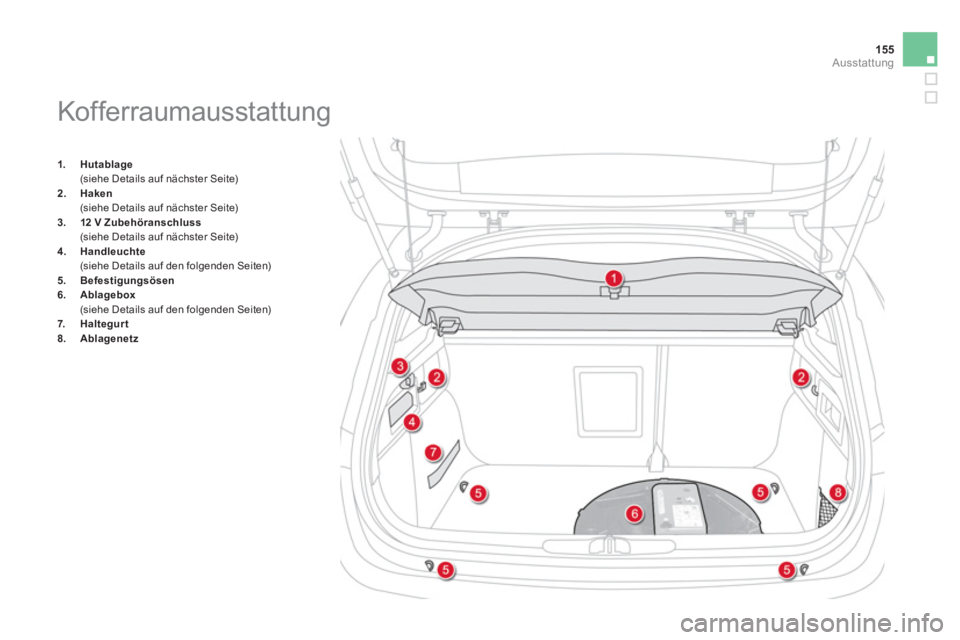

1.
Hutablage
(siehe Details auf nächster Seite)
2.
Haken
(siehe Details auf nächster Seite)
3.
12 V
Zubehöranschluss
(siehe Details auf nächster Seite)
4.
Handleuchte
(siehe Details auf den folgenden Seiten)
5.
Befestigungsösen
6.
Ablagebox
(siehe Details auf den folgenden Seiten)
7.
Haltegurt
8.
Ablagenetz
Kofferraumausstattung
Page 158 of 431

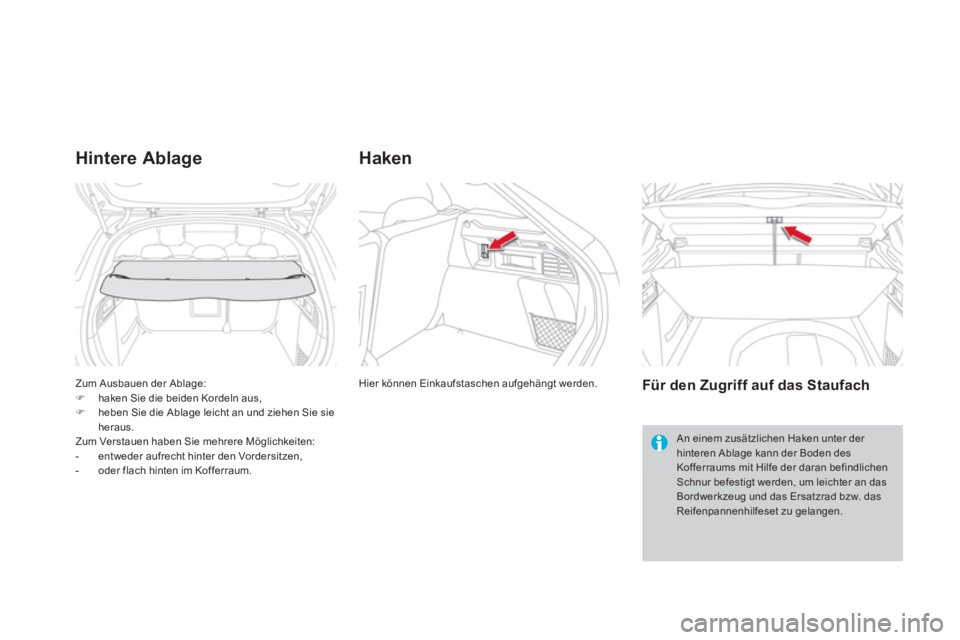

Zum Ausbauen der Ablage:
)
haken Sie die beiden Kordeln aus,
)
heben Sie die Ablage leicht an und ziehen Sie sie
heraus.
Zum Verstauen haben Sie mehrere Möglichkeiten:
- entweder aufrecht hinter den Vordersitzen,
- oder flach hinten im Kofferraum.
Hintere Ablage
Hier können Einkaufstaschen aufgehängt werden.
Haken
Für den Zugriff auf das Staufach
An einem zusätzlichen Haken unter der
hinteren Ablage kann der Boden des
Kofferraums mit Hilfe der daran befindlichen
Schnur befestigt werden, um leichter an das
Bordwerkzeug und das Ersatzrad bzw. das
Reifenpannenhilfeset zu gelangen.
Page 159 of 431

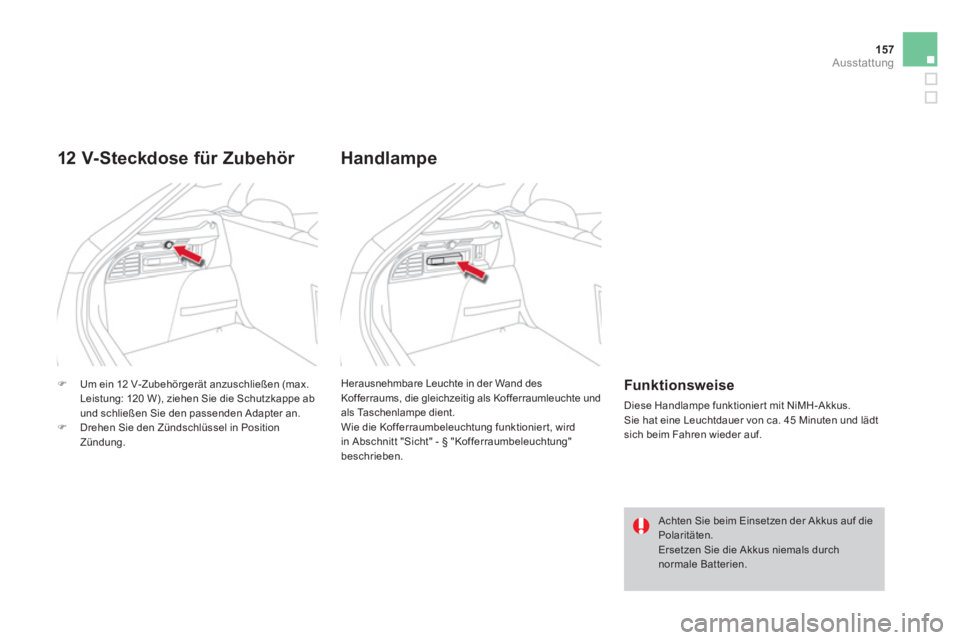

157Ausstattung
)
Um ein 12 V-Zubehörgerät anzuschließen (max.
Leistung: 120 W), ziehen Sie die Schutzkappe ab
und schließen Sie den passenden Adapter an.
)
Drehen Sie den Zündschlüssel in Position
Zündung.
12 V-Steckdose für Zubehör
Herausnehmbare Leuchte in der Wand des
Kofferraums, die gleichzeitig als Kofferraumleuchte und
als Taschenlampe dient.
Wie die Kofferraumbeleuchtung funktionier t, wird
in Abschnitt "Sicht" - § "Kofferraumbeleuchtung"
beschrieben.
Handlampe
Funk tionsweise
Diese Handlampe funktionier t mit NiMH-Akkus.
Sie hat eine Leuchtdauer von ca. 45 Minuten und lädt
sich beim Fahren wieder auf.
Achten Sie beim Einsetzen der Akkus auf die
Polaritäten.
Ersetzen Sie die Akkus niemals durch
normale Batterien.
Page 160 of 431

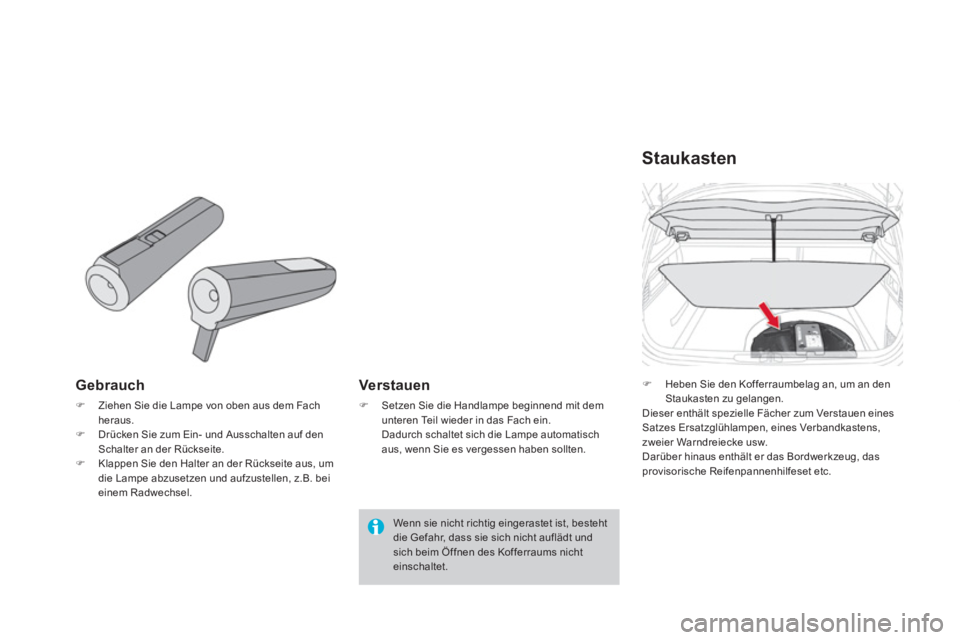

Gebrauch
)
Ziehen Sie die Lampe von oben aus dem Fach
heraus.
)
Drücken Sie zum Ein- und Ausschalten auf den
Schalter an der Rückseite.
)
Klappen Sie den Halter an der Rückseite aus, um
die Lampe abzusetzen und aufzustellen, z.B. bei
einem Radwechsel.
Verstauen
)
Setzen Sie die Handlampe beginnend mit dem
unteren Teil wieder in das Fach ein.
Dadurch schaltet sich die Lampe automatisch
aus, wenn Sie es vergessen haben sollten.
Staukasten
)
Heben Sie den Kofferraumbelag an, um an den
Staukasten zu gelangen.
Dieser enthält spezielle Fächer zum Verstauen eines
Satzes Ersatzglühlampen, eines Verbandkastens,
zweier Warndreiecke usw.
Darüber hinaus enthält er das Bordwerkzeug, das
provisorische Reifenpannenhilfeset etc.
Wenn sie nicht richtig eingerastet ist, besteht
die Gefahr, dass sie sich nicht auflädt und
sich beim Öffnen des Kofferraums nicht
einschaltet.
