Page 121 of 431
11 9Öffnungen

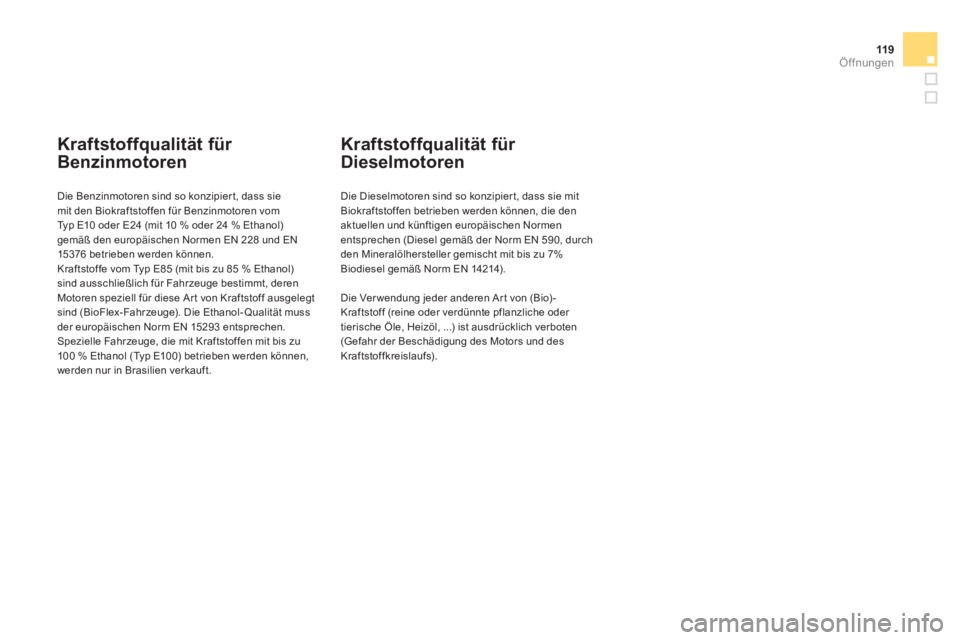

Kraftstoffqualität für
Benzinmotoren
Die Benzinmotoren sind so konzipier t, dass sie
mit den Biokraftstoffen für Benzinmotoren vom
Typ E10 oder E24 (mit 10 % oder 24 % Ethanol)
gemäß den europäischen Normen EN 228 und EN
15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 % Ethanol)
sind ausschließlich für Fahrzeuge bestimmt, deren
Motoren speziell für diese Ar t von Kraftstoff ausgelegt
sind (BioFlex-Fahrzeuge). Die Ethanol- Qualität muss
der europäischen Norm EN 15293 entsprechen.
Spezielle Fahrzeuge, die mit Kraftstoffen mit bis zu
100 % Ethanol (Typ E100) betrieben werden können,
werden nur in Brasilien verkauft.
Kraftstoffqualität für
Dieselmotoren
Die Dieselmotoren sind so konzipier t, dass sie mit
Biokraftstof fen betrieben werden können, die den
aktuellen und künftigen europäischen Normen
entsprechen (Diesel gemäß der Norm EN 590, durch
den Mineralölhersteller gemischt mit bis zu 7%
Biodiesel gemäß Norm EN 14214).
Die Ver wendung jeder anderen Ar t von (Bio) -
Kraftstoff (reine oder verdünnte pflanzliche oder
tierische Öle, Heizöl, ...) ist ausdrücklich verboten
(Gefahr der Beschädigung des Motors und des
Kraftstoffkreislaufs).
Page 122 of 431
Reisen ins Ausland
Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann
das Befüllen des Tanks unmöglich machen.
Vor einer Reise ins Ausland empfehlen
wir Ihnen, beim CITROËN-Händlernetz
zu prüfen, ob Ihr Fahrzeug für die
Tankstellenausstattung in dem Land, in das
Sie reisen, geeignet ist.

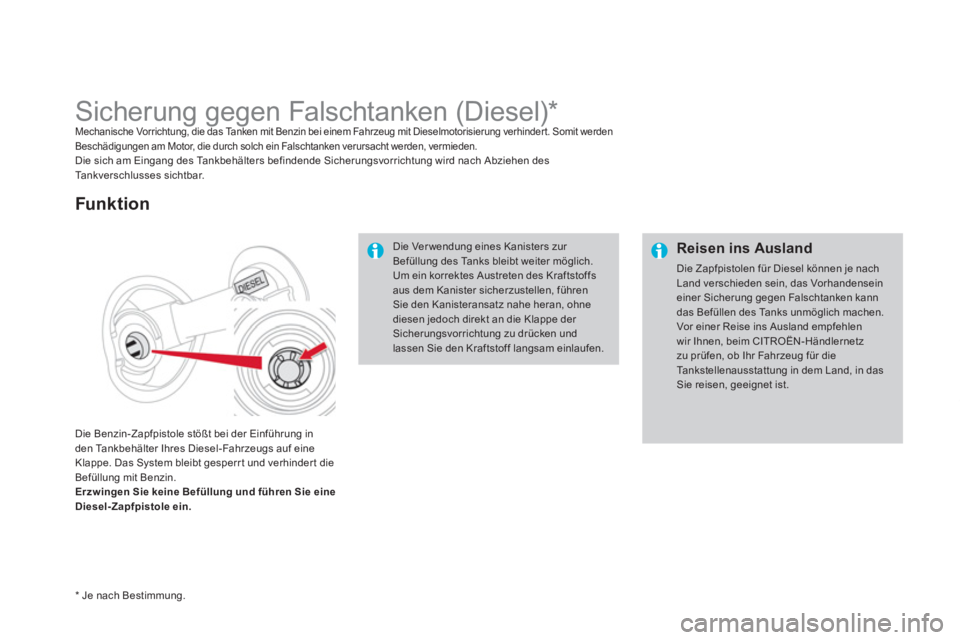

Sicherung gegen Falschtanken (Diesel) *
Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhinder t. Somit werden
Beschädigungen am Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters befindende Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.
Die Benzin-Zapfpistole stößt bei der Einführung in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperr t und verhinder t die
Befüllung mit Benzin.
Erzwingen Sie keine Befüllung
und führen Sie eine
Diesel-Zapfpistole ein.
Funk tion
Die Ver wendung eines Kanisters zur
Befüllung des Tanks bleibt weiter möglich.
Um ein korrektes Austreten des Kraftstof fs
aus dem Kanister sicherzustellen, führen
Sie den Kanisteransatz nahe heran, ohne
diesen jedoch direkt an die Klappe der
Sicherungsvorrichtung zu drücken und
lassen Sie den Kraftstoff langsam einlaufen.
*
Je nach Bestimmung
.
Page 123 of 431
121Öffnungen
Page 124 of 431
005
Sicht
Page 125 of 431
Page 126 of 431

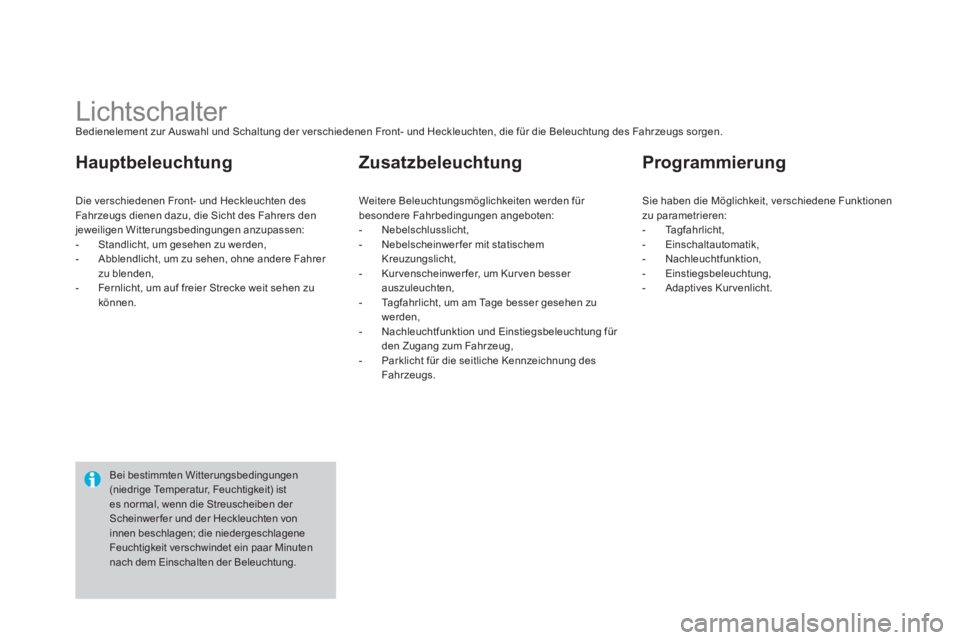

Lichtschalter
Bedienelement zur Auswahl und Schaltung der verschiedenen Front- und Heckleuchten, die für die Beleuchtung des Fahrzeugs sorgen.
Die verschiedenen Front- und Heckleuchten des
Fahrzeugs dienen dazu, die Sicht des Fahrers den
jeweiligen Witterungsbedingungen anzupassen:
- Standlicht, um gesehen zu werden,
- Abblendlicht, um zu sehen, ohne andere Fahrer
zu blenden,
- Fernlicht, um auf freier Strecke weit sehen zu
können.
Hauptbeleuchtung
Weitere Beleuchtungsmöglichkeiten werden für
besondere Fahrbedingungen angeboten:
- Nebelschlusslicht,
- Nebelscheinwerfer mit statischem
Kreuzungslicht,
- Kurvenscheinwerfer, um Kurven besser
auszuleuchten,
- Tagfahrlicht, um am Tage besser gesehen zu
werden,
- Nachleuchtfunktion und Einstiegsbeleuchtung für
den Zugang zum Fahrzeug,
- Parklicht für die seitliche Kennzeichnung des
Fahrzeugs.
Zusatzbeleuchtung
Sie haben die Möglichkeit, verschiedene Funktionen
zu parametrieren:
- Tagfahrlicht,
- Einschaltautomatik,
- Nachleuchtfunktion,
- Einstiegsbeleuchtung,
- Adaptives Kur venlicht.
Programmierung
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwer fer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Page 127 of 431
125Sicht

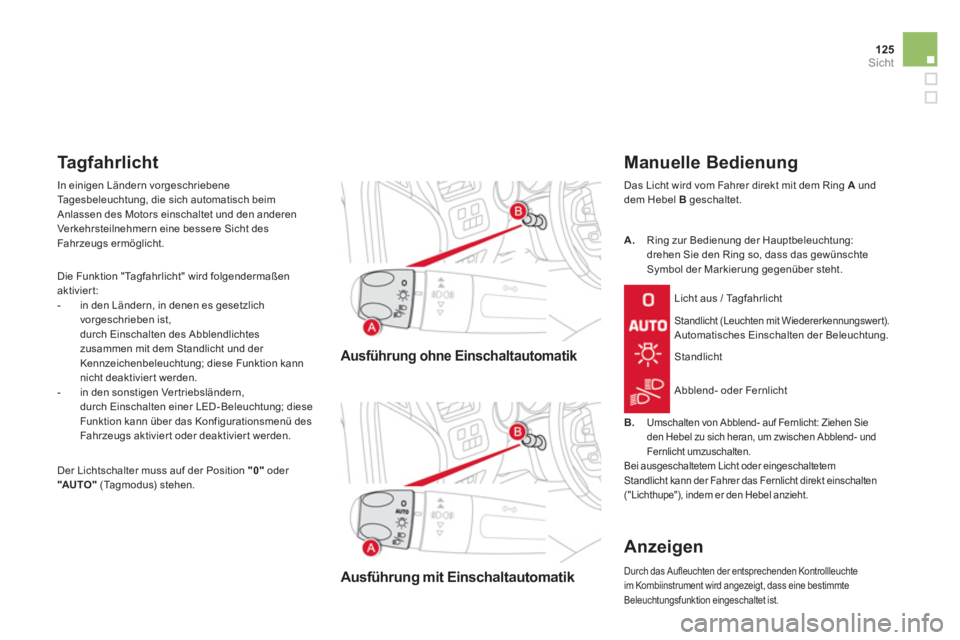

Ausführung ohne Einschaltautomatik
Ausführung mit Einschaltautomatik
Manuelle Bedienung
Das Licht wird vom Fahrer direkt mit dem Ring A
und
dem Hebel B
geschaltet.
Standlicht (Leuchten mit Wiedererkennungswer t).
Automatisches Einschalten der Beleuchtung.
B.
Umschalten von Abblend- auf Fernlicht: Ziehen Sie
den Hebel zu sich heran, um zwischen Abblend- und
Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder eingeschaltetem
Standlicht kann der Fahrer das Fernlicht direkt einschalten
("Lichthupe"), indem er den Hebel anzieht.
A.
Ring zur Bedienung der Hauptbeleuchtung:
drehen Sie den Ring so, dass das gewünschte
Symbol der Markierung gegenüber steht.
Licht aus / Tagfahrlicht
Standlicht
Abblend- oder Fernlicht
Anzeigen
Durch das Aufleuchten der entsprechenden Kontrollleuchte
im Kombiinstrument wird angezeigt, dass eine bestimmte
Beleuchtungsfunktion eingeschaltet ist.
In einigen Ländern vorgeschriebene
Tagesbeleuchtung, die sich automatisch beim
Anlassen des Motors einschaltet und den anderen
Verkehrsteilnehmern eine bessere Sicht des
Fahrzeugs ermöglicht.
Die Funktion "Tagfahrlicht" wird folgendermaßen
aktiviert:
- in den Ländern, in denen es gesetzlich
vorgeschrieben ist,
durch Einschalten des Abblendlichtes
zusammen mit dem Standlicht und der
Kennzeichenbeleuchtung; diese Funktion kann
nicht deaktivier t werden.
- in den sonstigen Ver triebsländern,
durch Einschalten einer LED - Beleuchtung; diese
Funktion kann über das Konfigurationsmenü des
Fahrzeugs aktivier t oder deaktivier t werden.
Ta g f a h r l i c h t
Der Lichtschalter muss auf der Position "0"
oder
"AUTO"
(Tagmodus) stehen.
Page 128 of 431

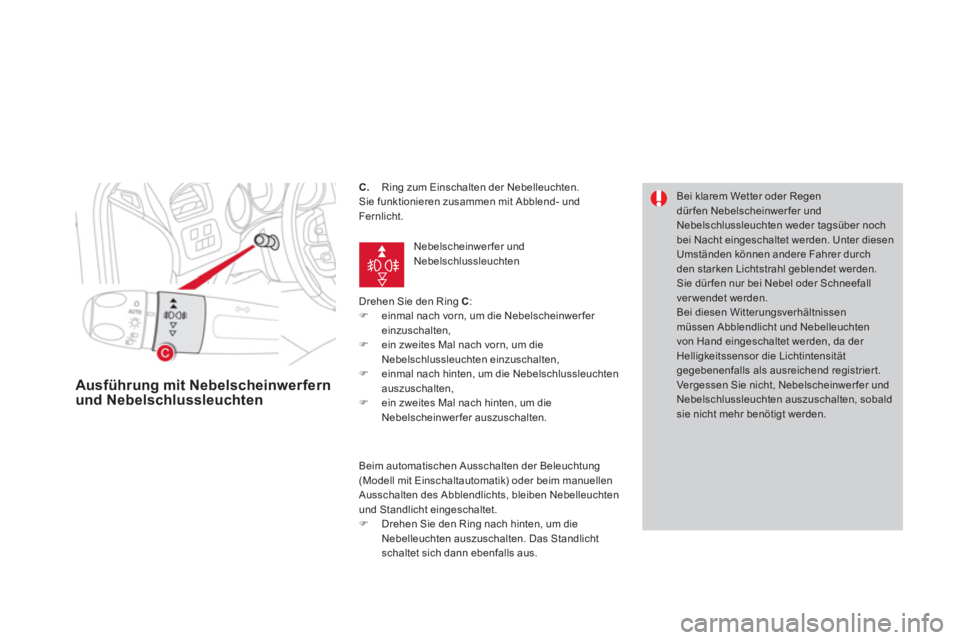

C.
Ring zum Einschalten der Nebelleuchten.
Sie funktionieren zusammen mit Abblend- und
Fernlicht.
Drehen Sie den Ring C
:
)
einmal nach vorn, um die Nebelscheinwer fer
einzuschalten,
)
ein zweites Mal nach vorn, um die
Nebelschlussleuchten einzuschalten,
)
einmal nach hinten, um die Nebelschlussleuchten
auszuschalten,
)
ein zweites Mal nach hinten, um die
Nebelscheinwerfer auszuschalten.
Ausführung mit Nebelscheinwerfern
und Nebelschlussleuchten
Bei klarem Wetter oder Regen
dürfen Nebelscheinwerfer und
Nebelschlussleuchten weder tagsüber noch
bei Nacht eingeschaltet werden. Unter diesen
Umständen können andere Fahrer durch
den starken Lichtstrahl geblendet werden.
Sie dür fen nur bei Nebel oder Schneefall
verwendet werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und Nebelleuchten
von Hand eingeschaltet werden, da der
Helligkeitssensor die Lichtintensität
gegebenenfalls als ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwer fer und
Nebelschlussleuchten auszuschalten, sobald
sie nicht mehr benötigt werden. Nebelscheinwerfer und
Nebelschlussleuchten
Beim automatischen Ausschalten der Beleuchtung
(Modell mit Einschaltautomatik) oder beim manuellen
Ausschalten des Abblendlichts, bleiben Nebelleuchten
und Standlicht eingeschaltet.
)
Drehen Sie den Ring nach hinten, um die
Nebelleuchten auszuschalten. Das Standlicht
schaltet sich dann ebenfalls aus.
Page 129 of 431
127Sicht

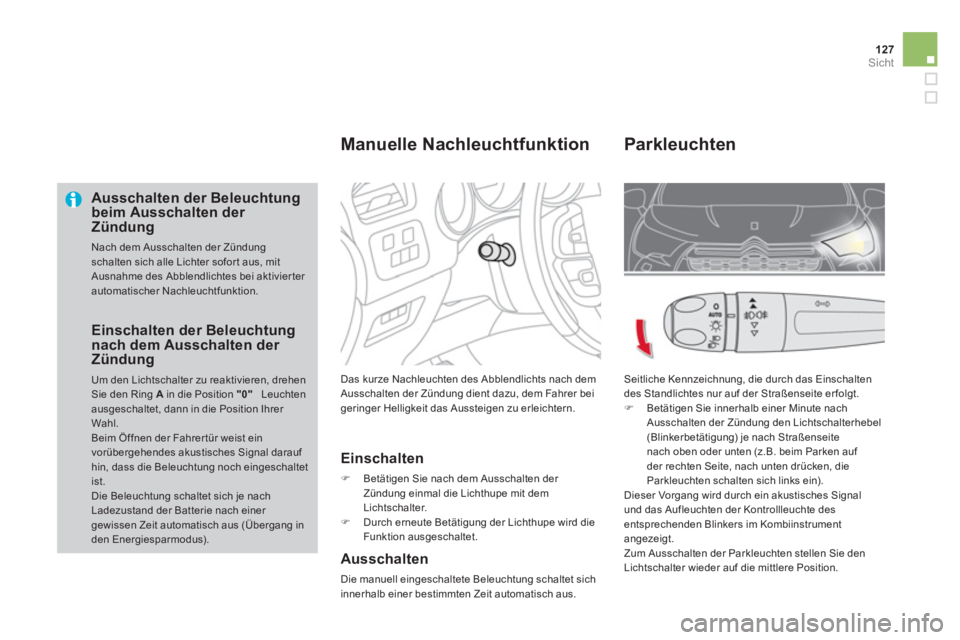

Ausschalten der Beleuchtung
beim Ausschalten der
Zündung
Nach dem Ausschalten der Zündung
schalten sich alle Lichter sofor t aus, mit
Ausnahme des Abblendlichtes bei aktivier ter
automatischer Nachleuchtfunktion.
Das kurze Nachleuchten des Abblendlichts nach dem
Ausschalten der Zündung dient dazu, dem Fahrer bei
geringer Helligkeit das Aussteigen zu erleichtern.
Einschalten
)
Betätigen Sie nach dem Ausschalten der
Zündung einmal die Lichthupe mit dem
Lichtschalter.
)
Durch erneute Betätigung der Lichthupe wird die
Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung schaltet sich
innerhalb einer bestimmten Zeit automatisch aus.
Manuelle Nachleuchtfunktion
Einschalten der Beleuchtung
nach dem Ausschalten der
Zündung
Um den Lichtschalter zu reaktivieren, drehen
Sie den Ring A
in die Position "0"
Leuchten
ausgeschaltet, dann in die Position Ihrer
Wahl.
Beim Öffnen der Fahrer tür weist ein
vorübergehendes akustisches Signal darauf
hin, dass die Beleuchtung noch eingeschaltet
ist.
Die Beleuchtung schaltet sich je nach
Ladezustand der Batterie nach einer
gewissen Zeit automatisch aus (Übergang in
den Energiesparmodus).
Parkleuchten
Seitliche Kennzeichnung, die durch das Einschalten
des Standlichtes nur auf der Straßenseite er folgt.
)
Betätigen Sie innerhalb einer Minute nach
Ausschalten der Zündung den Lichtschalterhebel
(Blinkerbetätigung) je nach Straßenseite
nach oben oder unten (z.B. beim Parken auf
der rechten Seite, nach unten drücken, die
Parkleuchten schalten sich links ein).
Dieser Vorgang wird durch ein akustisches Signal
und das Aufleuchten der Kontrollleuchte des
entsprechenden Blinkers im Kombiinstrument
angezeigt.
Zum Ausschalten der Parkleuchten stellen Sie den
Lichtschalter wieder auf die mittlere Position.
Page 130 of 431

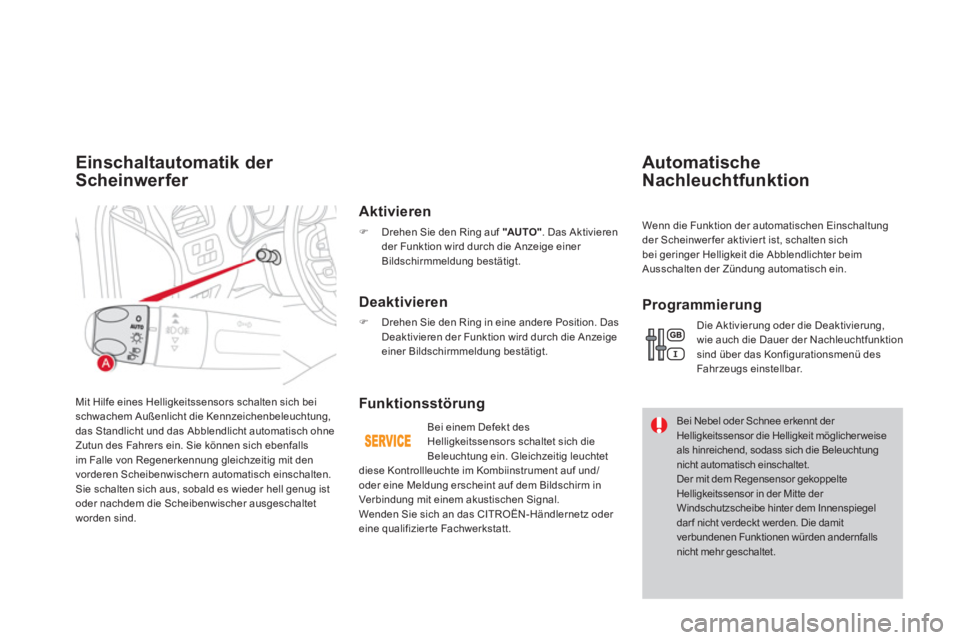

Mit Hilfe eines Helligkeitssensors schalten sich bei
schwachem Außenlicht die Kennzeichenbeleuchtung,
das Standlicht und das Abblendlicht automatisch ohne
Zutun des Fahrers ein. Sie können sich ebenfalls
im Falle von Regenerkennung gleichzeitig mit den
vorderen Scheibenwischern automatisch einschalten.
Sie schalten sich aus, sobald es wieder hell genug ist
oder nachdem die Scheibenwischer ausgeschaltet
worden sind.
Einschaltautomatik der
Scheinwerfer
Aktivieren
)
Drehen Sie den Ring auf "AUTO"
. Das Aktivieren
der Funktion wird durch die Anzeige einer
Bildschirmmeldung bestätigt.
Deaktivieren
)
Drehen Sie den Ring in eine andere Position. Das
Deaktivieren der Funktion wird durch die Anzeige
einer Bildschirmmeldung bestätigt.
Automatische
Nachleuchtfunktion
Funk tionsstörung
Bei einem Defekt des
Helligkeitssensors schaltet sich die
Beleuchtung ein. Gleichzeitig leuchtet
diese Kontrollleuchte im Kombiinstrument auf und/
oder eine Meldung erscheint auf dem Bildschirm in
Verbindung mit einem akustischen Signal.
Wenden Sie sich an das CITROËN-Händlernetz oder
eine qualifizier te Fachwerkstatt. Bei Nebel oder Schnee erkennt der
Helligkeitssensor die Helligkeit möglicher weise
als hinreichend, sodass sich die Beleuchtung
nicht automatisch einschaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor in der Mitte der
Windschutzscheibe hinter dem Innenspiegel
dar f nicht verdeckt werden. Die damit
verbundenen Funktionen würden andernfalls
nicht mehr geschaltet.
Wenn die Funktion der automatischen Einschaltung
der Scheinwer fer aktivier t ist, schalten sich
bei geringer Helligkeit die Abblendlichter beim
Ausschalten der Zündung automatisch ein.
Programmierung
Die Aktivierung oder die Deaktivierung,
wie auch die Dauer der Nachleuchtfunktion
sind über das Konfigurationsmenü des
Fahrzeugs einstellbar.
