79Bordkomfort

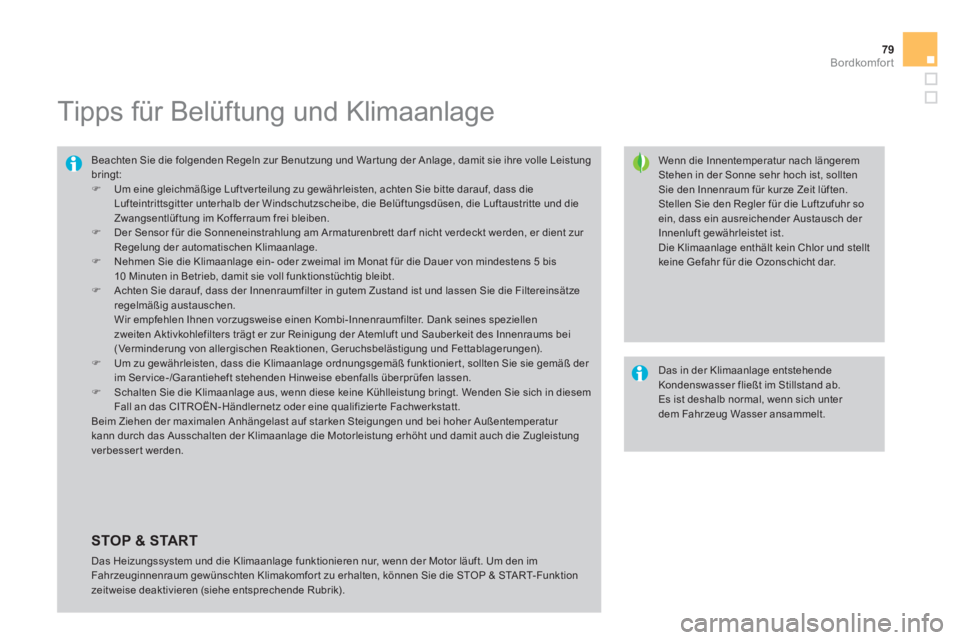

Tipps für Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem
Stehen in der Sonne sehr hoch ist, sollten
Sie den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so
ein, dass ein ausreichender Austausch der
Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor und stellt
keine Gefahr für die Ozonschicht dar. Beachten Sie die folgenden Regeln zur Benutzung und War tung der Anlage, damit sie ihre volle Leistung
bringt:
)
Um eine gleichmäßige Luftver teilung zu gewährleisten, achten Sie bitte darauf, dass die
Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die
Zwangsentlüftung im Kofferraum frei bleiben.
)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden, er dient zur
Regelung der automatischen Klimaanlage.
)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von mindestens 5 bis
10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
)
Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze
regelmäßig austauschen.
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen
zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei
(Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).
)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktionier t, sollten Sie sie gemäß der
im Service-/Garantieheft stehenden Hinweise ebenfalls überprüfen lassen.
)
Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur
kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung
verbesser t werden.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
STOP & START
Das Heizungssystem und die Klimaanlage funktionieren nur, wenn der Motor läuft. Um den im
Fahrzeuginnenraum gewünschten Klimakomfor t zu erhalten, können Sie die STOP & START-Funktion
zeitweise deaktivieren (siehe entsprechende Rubrik).
Page 82 of 431

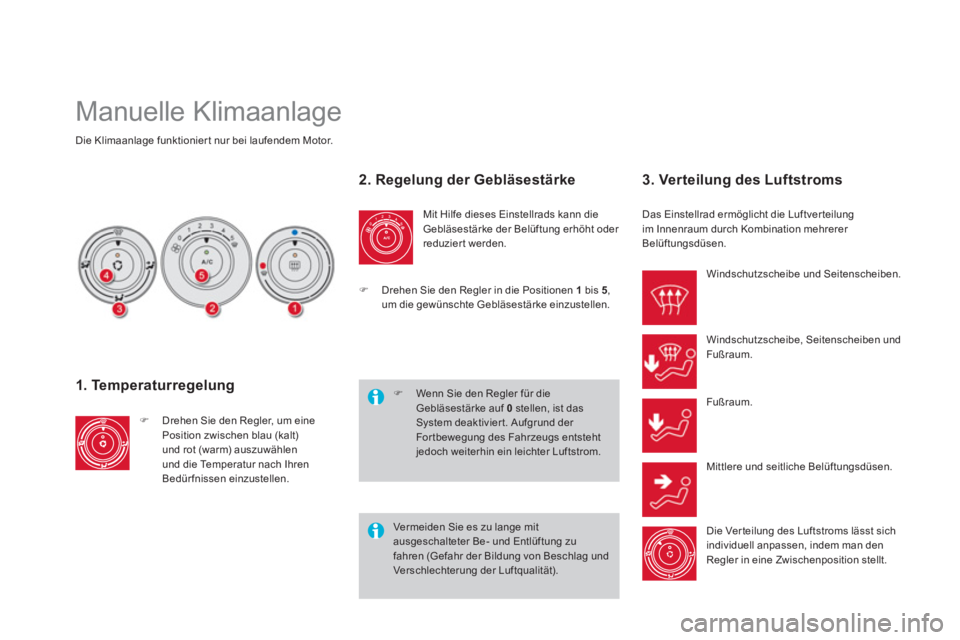

Manuelle Klimaanlage
Die Klimaanlage funktionier t nur bei laufendem Motor.
1. Temperatur regelung
)
Drehen Sie den Regler, um eine
Position zwischen blau (kalt)
und rot (warm) auszuwählen
und die Temperatur nach Ihren
Bedürfnissen einzustellen.
2. Regelung der Gebläsestärke
Mit Hilfe dieses Einstellrads kann die
Gebläsestärke der Belüftung erhöht oder
reduzier t werden.
3. Verteilung des Luftstroms
Das Einstellrad ermöglicht die Luftver teilung
im Innenraum durch Kombination mehrerer
Belüftungsdüsen.
)
Wenn Sie den Regler für die
Gebläsestärke auf 0
stellen, ist das
System deaktivier t. Aufgrund der
For tbewegung des Fahrzeugs entsteht
jedoch weiterhin ein leichter Luftstrom.
)
Drehen Sie den Regler in die Positionen 1
bis 5
,
um die gewünschte Gebläsestärke einzustellen. Windschutzscheibe und Seitenscheiben .
Windschutzscheibe, Seitenscheiben und
Fußraum .
Fußraum .
Mittlere und seitliche Belüftungsdüsen .
Die Ver teilung des Luftstroms lässt sich
individuell anpassen, indem man den
Regler in eine Zwischenposition stellt.
Vermeiden Sie es zu lange mit
ausgeschalteter Be- und Entlüftung zu
fahren (Gefahr der Bildung von Beschlag und
Verschlechterung der Luftqualität).
Page 83 of 431
81Bordkomfort

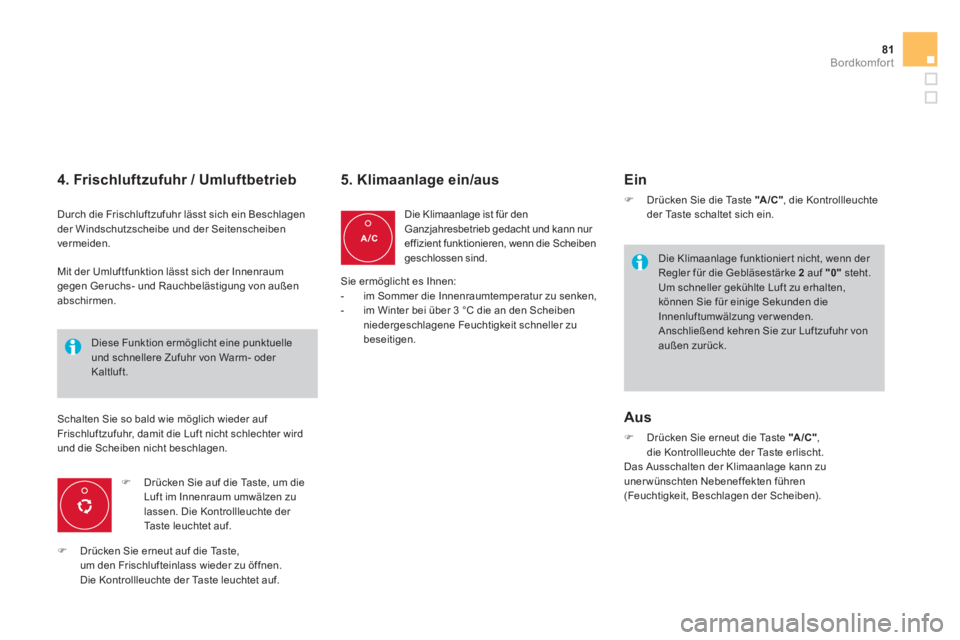

4. Frischluftzufuhr / Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein Beschlagen
der Windschutzscheibe und der Seitenscheiben
vermeiden.
)
Drücken Sie auf die Taste, um die
Luft im Innenraum umwälzen zu
lassen. Die Kontrollleuchte der
Taste leuchtet auf. Diese Funktion ermöglicht eine punktuelle
und schnellere Zufuhr von Warm- oder
Kaltluft.
5. Klimaanlage ein/aus
Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht und kann nur
effizient funktionieren, wenn die Scheiben
geschlossen sind.
Ein
)
Drücken Sie die Taste "A /C "
, die Kontrollleuchte
der Taste schaltet sich ein.
Die Klimaanlage funktionier t nicht, wenn der
Regler für die Gebläsestärke 2
auf "0"
steht.
Um schneller gekühlte Luft zu erhalten,
können Sie für einige Sekunden die
Innenluftumwälzung verwenden.
Anschließend kehren Sie zur Luftzufuhr von
außen zurück. Mit der Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von außen
abschirmen.
Schalten Sie so bald wie möglich wieder auf
Frischluftzufuhr, damit die Luft nicht schlechter wird
und die Scheiben nicht beschlagen.
)
Drücken Sie erneut auf die Taste,
um den Frischlufteinlass wieder zu öffnen.
Die Kontrollleuchte der Taste leuchtet auf.
Sie ermöglicht es Ihnen:
- im Sommer die Innenraumtemperatur zu senken,
- im Winter bei über 3 °C die an den Scheiben
niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
Aus
)
Drücken Sie erneut die Taste "A /C "
,
die Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage kann zu
uner wünschten Nebeneffekten führen
(Feuchtigkeit, Beschlagen der Scheiben).
Page 84 of 431
Automatische Klimaanlage mit getrennter Regelung
Die Klimaanlage wird nur bei laufendem Motor betrieben.
Automatikbetrieb
1. Automatikprogramm "Komfort"
Wir empfehlen Ihnen eine der drei
ver fügbaren AUTO -Modi zu ver wenden:
diese ermöglichen entsprechend der
von Ihnen gewählten Komfor teinstellung
eine optimale Regulierung der
Innenraumtemperatur. Die drei Modi sorgen für
eine entsprechend Ihres Wohlfühlempfindens
automatische Regulierung der Gebläsestärke unter
Berücksichtigung der gewählten Komfor teinstellung.
Die Anlage ist für den Ganzjahresbetrieb gedacht.
)
Drücken Sie nacheinander auf die Taste "AUTO"
:
- Die erste Kontrollleuchte leuchtet auf; der
Einstellmodus "leicht" ist ausgewählt.
- Die zweite Kontrollleuchte leuchtet auf; der
Einstellmodus "mittel" ist ausgewählt.
- Die dritte Kontrollleuchte leuchtet auf; der
Einstellmodus "stark" ist ausgewählt.
Um bei kaltem Motor und kühlen
Temperaturen nicht zu viel Kaltluft zu
verbreiten, erhöht sich die Gebläsestärke
unter Berücksichtigung der äußeren
klimatischen Bedingungen und der gewählten
Komfor teinstellung schrittweise bis zur
optimalen Einstellung.
Beim Einsteigen ist es unter Umständen
viel kälter oder wärmer als es der
Komfor ttemperatur entspricht. Es
bringt jedoch nichts, den angezeigten
Wer t zu ändern, um die gewünschte
Komfor ttemperatur zu erzielen. Die
Anlage gleicht die Temperaturabweichung
automatisch und so schnell wie möglich aus.
Sie kann nur effizient funktionieren, wenn die Fenster
geschlossen sind.
Page 85 of 431
83Bordkomfort

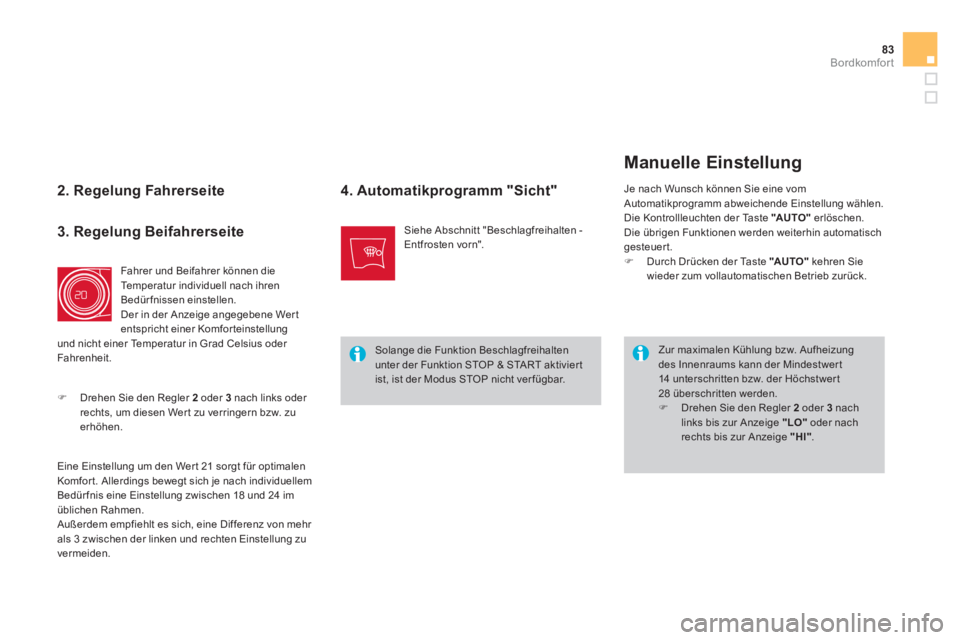

2. Regelung Fahrerseite
4. Automatikprogramm "Sicht"
Zur maximalen Kühlung bzw. Aufheizung
des Innenraums kann der Mindestwer t
14 unterschritten bzw. der Höchstwer t
28 überschritten werden.
)
Drehen Sie den Regler 2
oder 3
nach
links bis zur Anzeige "LO"
oder nach
rechts bis zur Anzeige "HI"
. Siehe Abschnitt "Beschlagfreihalten -
Entfrosten vorn".
3. Regelung Beifahrerseite
Fahrer und Beifahrer können die
Temperatur individuell nach ihren
Bedürfnissen einstellen.
Der in der Anzeige angegebene Wer t
entspricht einer Komfor teinstellung
und nicht einer Temperatur in Grad Celsius oder
Fahrenheit.
)
Drehen Sie den Regler 2
oder 3
nach links oder
rechts, um diesen Wer t zu verringern bzw. zu
erhöhen.
Eine Einstellung um den Wer t 21 sorgt für optimalen
Komfor t. Allerdings bewegt sich je nach individuellem
Bedür fnis eine Einstellung zwischen 18 und 24 im
üblichen Rahmen.
Außerdem empfiehlt es sich, eine Differenz von mehr
als 3 zwischen der linken und rechten Einstellung zu
vermeiden.
Manuelle Einstellung
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Einstellung wählen.
Die Kontrollleuchten der Taste "AUTO"
erlöschen.
Die übrigen Funktionen werden weiterhin automatisch
gesteuert.
)
Durch Drücken der Taste "AUTO"
kehren Sie
wieder zum vollautomatischen Betrieb zurück.
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START aktivier t
ist, ist der Modus STOP nicht ver fügbar.
Page 86 of 431

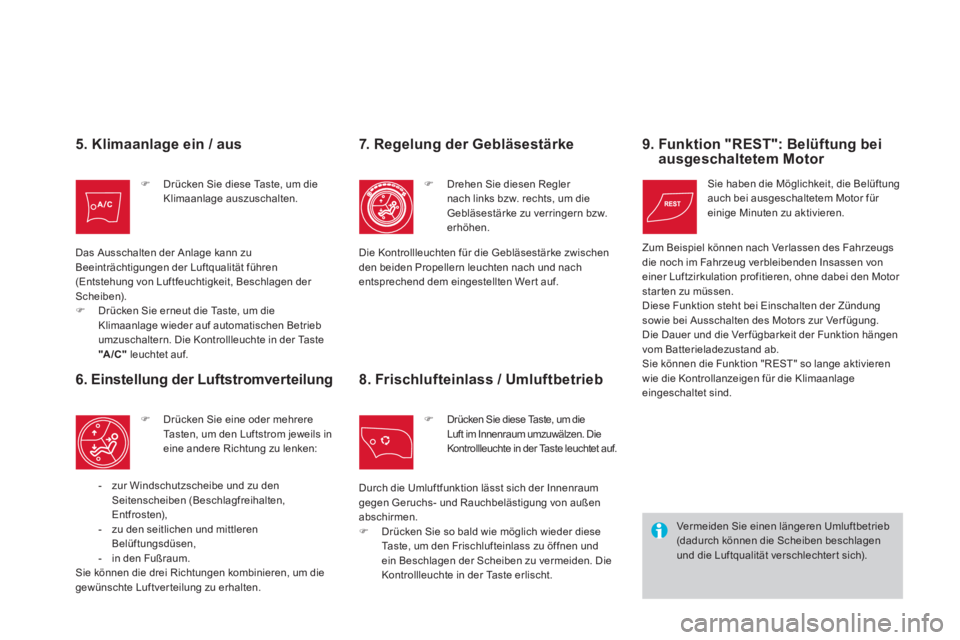

5. Klimaanlage ein / aus
)
Drücken Sie diese Taste, um die
Klimaanlage auszuschalten.
Das Ausschalten der Anlage kann zu
Beeinträchtigungen der Luftqualität führen
(Entstehung von Luftfeuchtigkeit, Beschlagen der
Scheiben).
)
Drücken Sie erneut die Taste, um die
Klimaanlage wieder auf automatischen Betrieb
umzuschaltern. Die Kontrollleuchte in der Taste
"A /C "
leuchtet auf.
6. Einstellung der Luftstromverteilung
)
Drücken Sie eine oder mehrere
Tasten, um den Luftstrom jeweils in
eine andere Richtung zu lenken:
- zur Windschutzscheibe und zu den
Seitenscheiben (Beschlagfreihalten,
Entfrosten),
- zu den seitlichen und mittleren
Belüftungsdüsen,
- in den Fußraum.
Sie können die drei Richtungen kombinieren, um die
gewünschte Luftver teilung zu erhalten.
7. Regelung der Gebläsestärke
)
Drehen Sie diesen Regler
nach links bzw. rechts, um die
Gebläsestärke zu verringern bzw.
erhöhen.
8. Frischlufteinlass / Umluftbetrieb
)
Drücken Sie diese Taste, um die
Luft im Innenraum umzuwälzen. Die
Kontrollleuchte in der Taste leuchtet auf. Die Kontrollleuchten für die Gebläsestärke zwischen
den beiden Propellern leuchten nach und nach
entsprechend dem eingestellten Wer t auf.
9. Funktion "REST": Belüftung bei
ausgeschaltetem Motor
Sie haben die Möglichkeit, die Belüftung
auch bei ausgeschaltetem Motor für
einige Minuten zu aktivieren.
Durch die Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von außen
abschirmen.
)
Drücken Sie so bald wie möglich wieder diese
Taste, um den Frischlufteinlass zu öffnen und
ein Beschlagen der Scheiben zu vermeiden. Die
Kontrollleuchte in der Taste erlischt.
Zum Beispiel können nach Verlassen des Fahrzeugs
die noch im Fahrzeug verbleibenden Insassen von
einer Luftzirkulation profitieren, ohne dabei den Motor
star ten zu müssen.
Diese Funktion steht bei Einschalten der Zündung
sowie bei Ausschalten des Motors zur Ver fügung.
Die Dauer und die Ver fügbarkeit der Funktion hängen
vom Batterieladezustand ab.
Sie können die Funktion "REST" so lange aktivieren
wie die Kontrollanzeigen für die Klimaanlage
eingeschaltet sind.
Vermeiden Sie einen längeren Umluftbetrieb
(dadurch können die Scheiben beschlagen
und die Luftqualität verschlechter t sich).
Page 87 of 431
85Bordkomfort

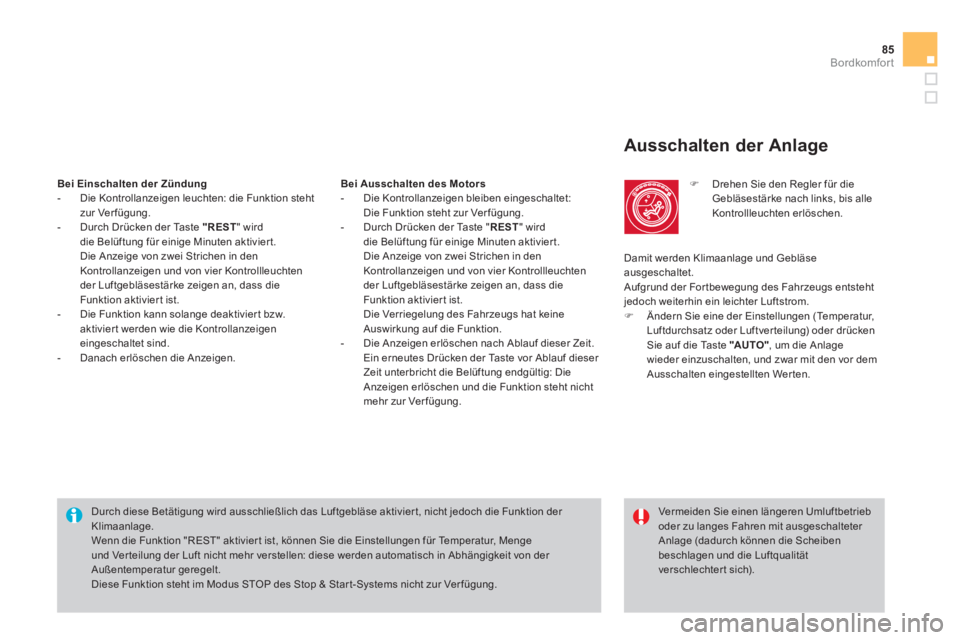

Ausschalten der Anlage
)
Drehen Sie den Regler für die
Gebläsestärke nach links, bis alle
Kontrollleuchten erlöschen.
Durch diese Betätigung wird ausschließlich das Luftgebläse aktivier t, nicht jedoch die Funktion der
Klimaanlage.
Wenn die Funktion "REST" aktivier t ist, können Sie die Einstellungen für Temperatur, Menge
und Ver teilung der Luft nicht mehr verstellen: diese werden automatisch in Abhängigkeit von der
Außentemperatur geregelt.
Diese Funktion steht im Modus STOP des Stop & Star t-Systems nicht zur Ver fügung.
Vermeiden Sie einen längeren Umluftbetrieb
oder zu langes Fahren mit ausgeschalteter
Anlage (dadurch können die Scheiben
beschlagen und die Luftqualität
verschlechtert sich).
Bei Einschalten der Zündung
- Die Kontrollanzeigen leuchten: die Funktion steht
zur Ver fügung.
- Durch Drücken der Taste "REST
" wird
die Belüftung für einige Minuten aktivier t.
Die Anzeige von zwei Strichen in den
Kontrollanzeigen und von vier Kontrollleuchten
der Luftgebläsestärke zeigen an, dass die
Funktion aktiviert ist.
- Die Funktion kann solange deaktivier t bzw.
aktivier t werden wie die Kontrollanzeigen
eingeschaltet sind.
- Danach erlöschen die Anzeigen.
Bei Ausschalten des Motors
- Die Kontrollanzeigen bleiben eingeschaltet:
Die Funktion steht zur Ver fügung.
- Durch Drücken der Taste " REST
" wird
die Belüftung für einige Minuten aktivier t.
Die Anzeige von zwei Strichen in den
Kontrollanzeigen und von vier Kontrollleuchten
der Luftgebläsestärke zeigen an, dass die
Funktion aktiviert ist.
Die Verriegelung des Fahrzeugs hat keine
Auswirkung auf die Funktion.
- Die Anzeigen erlöschen nach Ablauf dieser Zeit.
Ein erneutes Drücken der Taste vor Ablauf dieser
Zeit unterbricht die Belüftung endgültig: Die
Anzeigen erlöschen und die Funktion steht nicht
mehr zur Ver fügung. Damit werden Klimaanlage und Gebläse
ausgeschaltet.
Aufgrund der For tbewegung des Fahrzeugs entsteht
jedoch weiterhin ein leichter Luftstrom.
)
Ändern Sie eine der Einstellungen (Temperatur,
Luftdurchsatz oder Luftver teilung) oder drücken
Sie auf die Taste "AUTO"
, um die Anlage
wieder einzuschalten, und zwar mit den vor dem
Ausschalten eingestellten Werten.
Page 88 of 431
Beschlagfreihalten - Entfrosten vorne
Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der
Windschutzscheibe und der Seitenfenster hin.
Mit manueller Klimaanlage
)
Stellen Sie die Betätigungen für Temperatur,
Luftdurchsatz und Luftver teilung auf das
vorgesehene Symbol.
)
Stellen Sie die Betätigung für den Lufteinlass auf
die Position "Frischlufteinlass"
(Schalterleuchte ausgeschaltet).
)
Aktivieren Sie die Klimaanlage durch Drücken der
Taste "A /C "
; die entsprechende Kontrollleuchte
leuchtet auf.
Mit automatischer Klimaanlage
mit getrennter Regelung
Beim STOP & START-System ist der
Modus STOP nicht ver fügbar, solange
die Funktionen "Beschlagfreihalten",
"Klimaanlage" und "Gebläsestärke" aktivier t
sind.
Automatikprogramm Sicht
)
Wählen Sie dieses Programm, um die
niedergeschlagene Feuchtigkeit oder Eis von der
Windschutzscheibe und den Seitenscheiben zu
beseitigen.
Klimaanlage, Gebläsestärke und Frischluftzufuhr
werden nun automatisch gesteuer t und die Luft optimal
auf Windschutzscheibe und Seitenscheiben verteilt.
)
Zum Ausschalten drücken Sie bitte erneut auf die
Taste "
Sicht
"
oder "
AUTO
"
. Die Kontrollleuchte
in der Taste erlischt und die der Taste "AUTO"
leuchtet auf.
Das System wird wieder mit den vorherigen
Einstellungen eingeschaltet.
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START aktivier t
ist, ist der Modus STOP nicht ver fügbar.
Page 89 of 431
87Bordkomfort

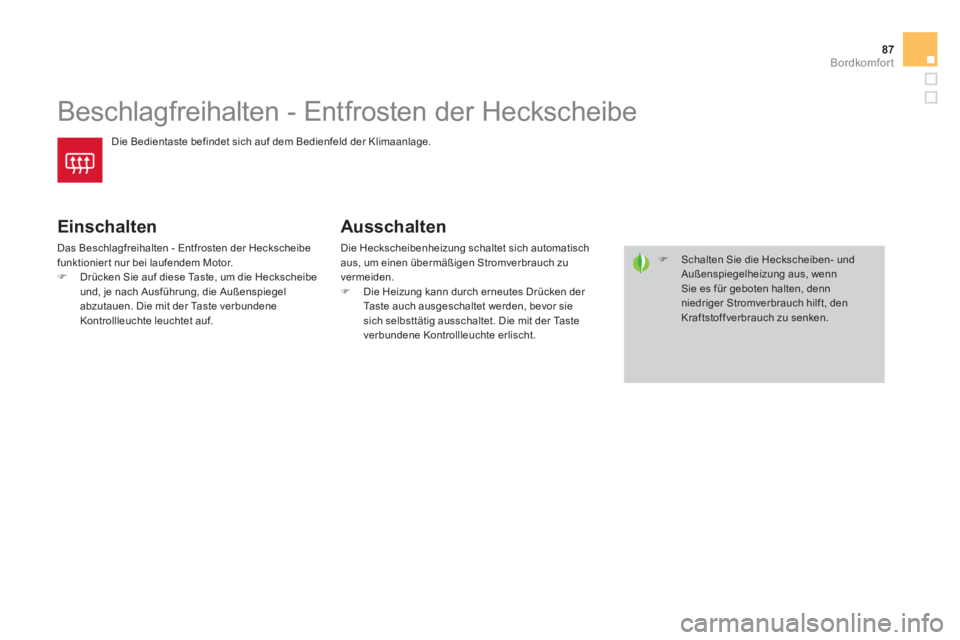

Beschlagfreihalten - Entfrosten der Heckscheibe
Die Bedientaste befindet sich auf dem Bedienfeld der Klimaanlage.
Einschalten
Das Beschlagfreihalten - Entfrosten der Heckscheibe
funktionier t nur bei laufendem Motor.
)
Drücken Sie auf diese Taste, um die Heckscheibe
und, je nach Ausführung, die Außenspiegel
abzutauen. Die mit der Taste verbundene
Kontrollleuchte leuchtet auf.
Ausschalten
Die Heckscheibenheizung schaltet sich automatisch
aus, um einen übermäßigen Stromverbrauch zu
vermeiden.
)
Die Heizung kann durch erneutes Drücken der
Taste auch ausgeschaltet werden, bevor sie
sich selbsttätig ausschaltet. Die mit der Taste
verbundene Kontrollleuchte erlischt.
)
Schalten Sie die Heckscheiben- und
Außenspiegelheizung aus, wenn
Sie es für geboten halten, denn
niedriger Stromverbrauch hilft, den
Kraftstoffverbrauch zu senken.
Page 90 of 431

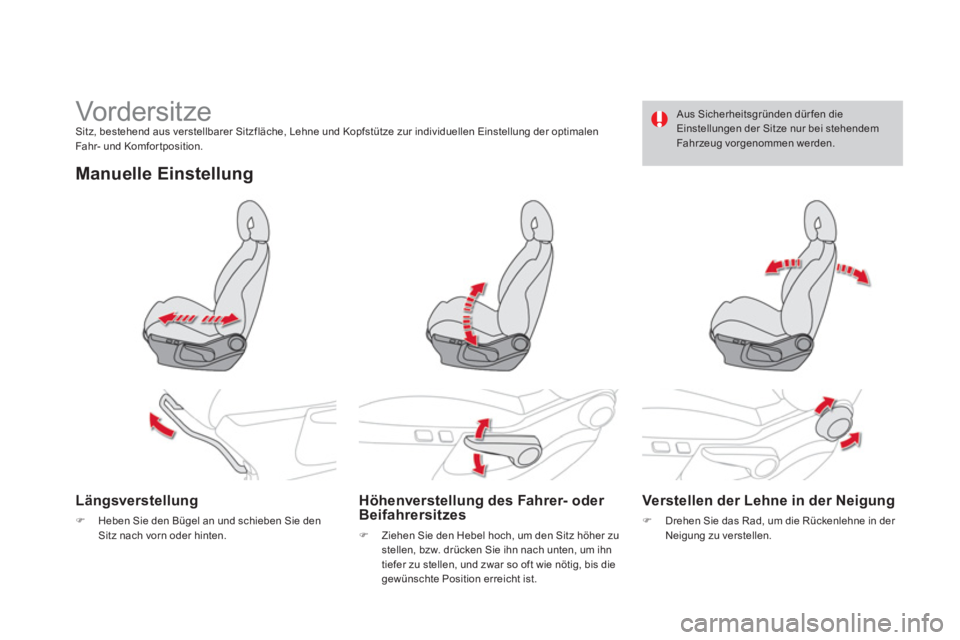

Vorder sit ze
Sitz, bestehend aus verstellbarer Sitzfläche, Lehne und Kopfstütze zur individuellen Einstellung der optimalen
Fahr- und Komfor tposition.
Manuelle Einstellung
Längsverstellung
)
Heben Sie den Bügel an und schieben Sie den
Sitz nach vorn oder hinten.
Höhenverstellung des Fahrer- oder
Beifahrersitzes
)
Ziehen Sie den Hebel hoch, um den Sitz höher zu
stellen, bzw. drücken Sie ihn nach unten, um ihn
tiefer zu stellen, und zwar so oft wie nötig, bis die
gewünschte Position erreicht ist.
Verstellen der Lehne in der Neigung
)
Drehen Sie das Rad, um die Rückenlehne in der
Neigung zu verstellen.
Aus Sicherheitsgründen dürfen die
Einstellungen der Sitze nur bei stehendem
Fahrzeug vorgenommen werden.
