169Kindersicherheit
Einbau von Kindersitzen, die mit dem Sicherheitsgurt befestigt
werden
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit dem Sicherheitsgur t befestigen
lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind:
Platz
Gewicht des Kindes / Richtalter
unter 13 kg
(Klasse 0 (b) und 0+)
bis ≈ 1 Jahr
9 bis 18 kg
(Klasse 1)
1 bis ≈ 3 Jahre
15 bis 25 kg
(Klasse 2)
3 bis ≈ 6 Jahre
22 bis 36 kg
(Klasse 3)
6 bis ≈ 10 Jahre
Beifahrersitz (c)
- feststehend
U(R1)
U(R1)
U(R1)
U(R1)
- höhenverstellbar
U(R2)
U(R2)
U(R2)
U(R2)
Hintere Seitensitze (d)
U
U
U
U
Hinterer Mittelsitz (d)
X
X
X
X
Page 172 of 431
(a) Universal- Kindersitz: Kindersitz, der für alle
Fahrzeuge geeignet ist und sich mit Hilfe des
Sicherheitsgurtes einbauen lässt.
(b) Klasse 0: von der Gebur t bis 10 kg. Babyschalen
und Babytragetaschen dür fen nicht auf dem
Beifahrersitz eingebaut werden.
(c) Erkundigen Sie sich nach der in Ihrem Land
geltenden Gesetzgebung, bevor Sie Ihr Kind auf
diesen Platz setzen.
(d) Um einen Kindersitz auf dem Rücksitz, entgegen
der Fahr trichtung oder in Fahr trichtung zu
installieren, richten Sie die Rückenlehne auf, um
ausreichend Platz zum Kindersitz und zu den
Beinen des Kindes zu lassen.
Die Kopfstütze vor Einbau eines Kindersitzes
mit Rückenlehne auf einem Beifahrersitz
entfernen und verstauen. Setzen Sie die
Kopfstütze wieder ein sobald der Kindersitz
entfernt worden ist.
U
: Geeigneter Platz für einen Kindersitz, der sich
mit dem Sicherheitsgur t befestigen lässt und
als "Universalsitz" zum Einbau "entgegen der
Fahrtrichtung" und/oder "in Fahrtrichtung"
zugelassen ist.
U(R1)
: Wie U
, wobei die Rückenlehne des
Fahrzeugsitzes bis zum Anschlag nach vorne
geneigt werden muss.
U(R2)
: Wie U
, wobei der Fahrzeugsitz in die höchste
Position gestellt werden muss.
X
: Sitzplatz für den Einbau eines Kindersitzes der
angegebenen Gewichtsklasse nicht geeignet.
Page 173 of 431
171Kindersicherheit
Für Ihr Fahrzeug gelten die neuen gesetzlichen
ISOFIX- Bestimmungen
.
Die nachstehend aufgeführten Sitze sind mit den
vorschriftsgemäßen ISOFIX-Halterungen ausgerüstet:
"ISOFIX"-Halterungen
Hierbei handelt es sich um drei Ösen an jedem Sitz:
- zwei durch eine Markierung gekennzeichnete
Ösen A
zwischen Lehne und Sitzfläche des
Fahrzeugsitzes,
- eine Öse B,
die sich hinter dem Sitz befindet und
durch eine Markierung gekennzeichnet ist, und
der Befestigung des oberen Gur tes (Top Tether)
dient.
Mit dem ISOFIX-System lässt sich der Kindersitz
sicher, stabil und schnell in Ihrem Fahrzeug
montieren.
Die ISOFIX-Kindersitze
sind mit zwei Rastarmen
ausgestattet, die sich in die beiden Ösen A
einklinken
lassen.
Bestimmte Sitze ver fügen auch über einen Gurt
oben
, der an der Öse B
befestigt wird. Befolgen Sie bitte strikt die
Montageanweisungen, die in der mit dem
Kindersitz gelieferten Montageanleitung zu
finden sind.
In der Übersicht für den Einbau von ISOFIX-
Kindersitzen finden Sie die ISOFIX- Kindersitze, die
Sie in Ihr Fahrzeug einbauen können. Beim Einbau eines ISOFIX Kindersitzes auf
dem linken Sitz der Rückbank sollten Sie vor
dessen Befestigung den Sicherheitsgur t in
Richtung Fahrzeugmitte drücken, damit die
Funktion des Gur tes nicht beeinträchtigt wird.
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz des
Kindes bei einer Kollision.
- den Gur t des Kindersitzes hinter der
hochgestellten Rückenlehne des Sitzes mittig
durch die Öffnungen der Kopfstützenstangen
führen,
- die Halterung des oberen Gur ts an der Öse B
befestigen,
- den oberen Gurt stramm ziehen.
Um den Kindersitz an dem TOP TETHER
zu
befestigen:
- die Kopfstütze vor Einbau des Kindersitzes
auf diesem Sitzplatz entfernen und verstauen
(die Kopfstütze wieder einsetzen sobald der
Kindersitz entfernt worden ist),
Page 174 of 431
ISOFIX Kindersitz - von CITROËN empfohlen und für Ihr Fahrzeug
zugelassen
Dieser Kindersitz kann auch auf Plätzen ohne ISOFIX-Halterung montier t werden.
In diesem Fall muss er unbedingt mit dem Dreipunktgur t am Fahrzeugsitz befestigt werden.
Befolgen Sie bitte die Anweisungen zum Einbau des Kindersitzes in der Montageanleitung des Sitzherstellers.
ISOFIX- Kindersitz mit TOP TETHER
"RÖMER Duo Plus ISOFIX"
(Größenklasse B1
)
Klasse 1: 9 bis 18 kg
Einbau nur in Fahrtrichtung.
Befestigt an den Ösen A
sowie der Öse B
, sog. TOP TETHER, mit Hilfe eines oberen Gur ts.
Sitzschale in drei Neigungspositionen verstellbar: zum Sitzen, Ruhen und Liegen.
Page 175 of 431
173Kindersicherheit
Übersicht für den Einbau von
ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX- Kindersitzen auf den mit ISOFIX-Halterungen
ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A
bis G
bezeichnete ISOFIX- Größenklasse des Kindersitzes an der Seite des Kindersitzes
neben dem ISOFIX-Logo angegeben:
IUF:
Geeigneter Platz für den Einbau eines Isofix-Universalsitzes in Fahr trichtung, der mit dem oberen Gur t
befestigt wird.
IL-SU:
Geeigneter Platz für den Einbau eines Isofix-Halbuniversalsitzes:
- "entgegen der Fahr trichtung" mit oberem Gur t oder Stützfuß,
- "in Fahr trichtung" mit Stützfuß,
- oder einer Babyschale mit oberem Gur t oder Stützfuß.
Wie der obere Gur t befestigt wird, lesen Sie bitte im Abschnitt "ISOFIX-Halterungen" nach.
* Babyschalen und Babytragetaschen dür fen nicht auf dem Beifahrersitz eingebaut werden.
** Die an den unteren Ösen eines ISOFIX-Platzes befestigte ISOFIX- Babyschale nimmt den gesamten Sitzplatz der Rückbank ein.
Gewicht des Kindes
/Richtalter
unter 10 kg
(Klasse 0)
bis ca . 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 J ah r
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX
Babyschale
*
"entgegen der Fahrtrichtung"
"entgegen der
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX-Größenklasse
F
G
C
D
E
C
D
A
B
B1
ISOFIX-Kindersitze universal und halbuniversal
können auf den seitlichen Rücksitzen
eingebaut
werden
.
IL-SU
**
IL-SU
IL-SU
IUF
IL-SU
Entfernen Sie die Kopfstütze und verstauen
Sie sie, bevor Sie einen Kindersitz mit
Rückenlehne auf einem Beifahrersitz
installieren. Bringen Sie die Kopfstütze
wieder an, sobald der Kindersitz entfernt
wurde.
Page 176 of 431

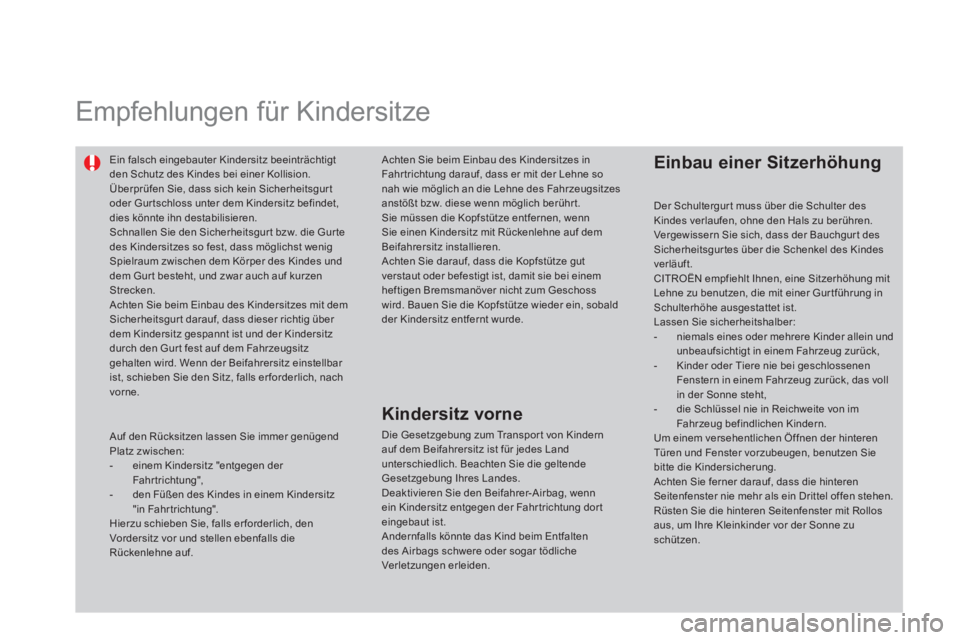

Empfehlungen für Kindersitze
Ein falsch eingebauter Kindersitz beeinträchtigt
den Schutz des Kindes bei einer Kollision.
Überprüfen Sie, dass sich kein Sicherheitsgur t
oder Gur tschloss unter dem Kindersitz befindet,
dies könnte ihn destabilisieren.
Schnallen Sie den Sicherheitsgur t bzw. die Gur te
des Kindersitzes so fest, dass möglichst wenig
Spielraum zwischen dem Körper des Kindes und
dem Gur t besteht, und zwar auch auf kurzen
Strecken.
Achten Sie beim Einbau des Kindersitzes mit dem
Sicherheitsgur t darauf, dass dieser richtig über
dem Kindersitz gespannt ist und der Kindersitz
durch den Gur t fest auf dem Fahrzeugsitz
gehalten wird. Wenn der Beifahrersitz einstellbar
ist, schieben Sie den Sitz, falls er forderlich, nach
vorne. Achten Sie beim Einbau des Kindersitzes in
Fahr trichtung darauf, dass er mit der Lehne so
nah wie möglich an die Lehne des Fahrzeugsitzes
anstößt bzw. diese wenn möglich berühr t.
Sie müssen die Kopfstütze entfernen, wenn
Sie einen Kindersitz mit Rückenlehne auf dem
Beifahrersitz installieren.
Achten Sie darauf, dass die Kopfstütze gut
verstaut oder befestigt ist, damit sie bei einem
heftigen Bremsmanöver nicht zum Geschoss
wird. Bauen Sie die Kopfstütze wieder ein, sobald
der Kindersitz entfernt wurde.
Einbau einer Sitzerhöhung
Der Schultergur t muss über die Schulter des
Kindes verlaufen, ohne den Hals zu berühren.
Vergewissern Sie sich, dass der Bauchgur t des
Sicherheitsgur tes über die Schenkel des Kindes
verläuft.
CITROËN empfiehlt Ihnen, eine Sitzerhöhung mit
Lehne zu benutzen, die mit einer Gur tführung in
Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:
- niemals eines oder mehrere Kinder allein und
unbeaufsichtigt in einem Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das voll
in der Sonne steht,
- die Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öffnen der hinteren
Türen und Fenster vorzubeugen, benutzen Sie
bitte die Kindersicherung.
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos
aus, um Ihre Kleinkinder vor der Sonne zu
schützen.
Auf den Rücksitzen lassen Sie immer genügend
Platz zwischen:
- einem Kindersitz "entgegen der
Fahrtrichtung",
- den Füßen des Kindes in einem Kindersitz
"in Fahr trichtung".
Hierzu schieben Sie, falls er forderlich, den
Vordersitz vor und stellen ebenfalls die
Rückenlehne auf.
Kindersitz vorne
Die Gesetzgebung zum Transpor t von Kindern
auf dem Beifahrersitz ist für jedes Land
unterschiedlich. Beachten Sie die geltende
Gesetzgebung Ihres Landes.
Deaktivieren Sie den Beifahrer-Airbag, wenn
ein Kindersitz entgegen der Fahr trichtung dor t
eingebaut ist.
Andernfalls könnte das Kind beim Entfalten
des Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Page 177 of 431
175Kindersicherheit
Mechanische Kindersicherung
Mechanismus, der das Öffnen der hinteren Tür mit dem Türgriff von innen verhinder t.
Die Sicherung (rot), befindet sich an der Schmalseite der hinteren Türen. Sie wird durch ein in die Karosserie
eingravier tes Piktogramm gekennzeichnet.
Sichern
)
Drehen Sie den roten
Schalter mit dem
Zündschlüssel bis zum Anschlag:
- nach links an der Tür hinten links,
- nach rechts an der Tür hinten rechts.
Entsichern
)
Drehen Sie den roten
Schalter mit dem
Zündschlüssel bis zum Anschlag:
- nach rechts an der Tür hinten links,
- nach links an der Tür hinten rechts.
Ver wechseln Sie nicht die Betätigung der
Kindersicherung (rot) mit der Betätigung der
Notverriegelung (schwarz).
Page 178 of 431
008
Sicherheit
Page 179 of 431
Page 180 of 431
Fahrtrichtungsanzeiger
)
Links: Drücken Sie den Lichtschalter über den
Widerstand hinaus nach unten.
)
Rechts: Drücken Sie den Lichtschalter über den
Widerstand hinaus nach oben.
Dreimaliges Blinken
)
Drücken Sie den Hebel leicht nach oben bzw.
nach unten; die Blinkleuchten blinken dreimal.
Warnblinker
Gleichzeitiges Aufleuchten der Blinker, um
andere Verkehrsteilnehmer bei einer Panne, beim
Abschleppen oder bei einem Unfall zu warnen.
)
Durch Drücken dieses Schalters werden die
Blinkleuchten eingeschaltet.
Sie funktionieren auch bei ausgeschalteter Zündung.
Wenn der Blinker nicht binnen zwanzig
Sekunden wieder ausgeschaltet wird,
nimmt das akustische Signal bei einer
Geschwindigkeit von über 60 km/h an
Lautstärke zu.
