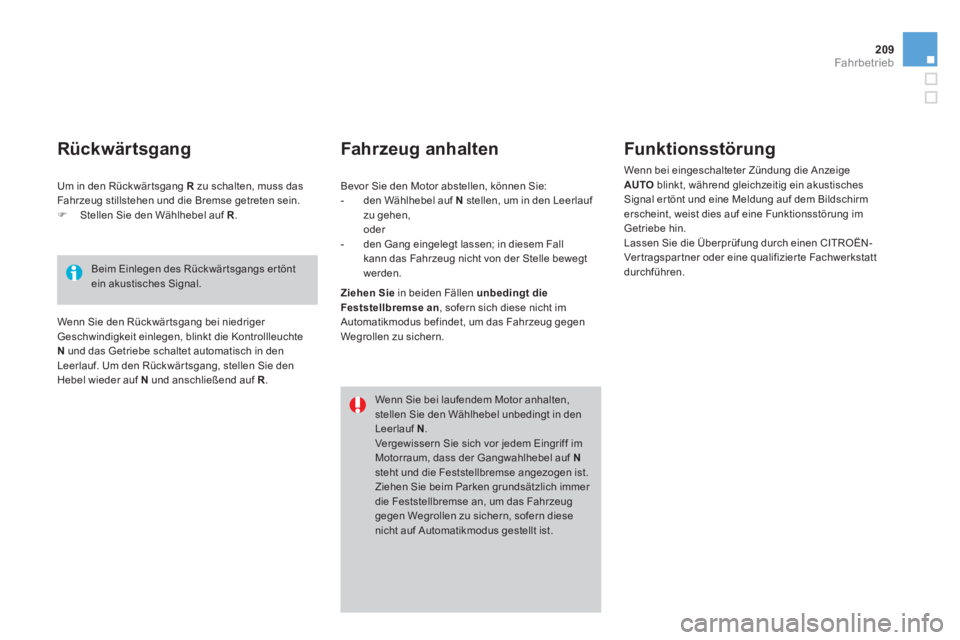

209Fahrbetrieb
Fahr zeug anhalten
Funk tionsstörung
Wenn bei eingeschalteter Zündung die Anzeige
AUTO
blinkt, während gleichzeitig ein akustisches
Signal er tönt und eine Meldung auf dem Bildschirm
erscheint, weist dies auf eine Funktionsstörung im
Getriebe hin.
Lassen Sie die Überprüfung durch einen CITROËN-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt
durchführen.
Wenn Sie bei laufendem Motor anhalten,
stellen Sie den Wählhebel unbedingt in den
Leerlauf N
.
Vergewissern Sie sich vor jedem Eingriff im
Motorraum, dass der Gangwahlhebel auf N
steht und die Feststellbremse angezogen ist.
Ziehen Sie beim Parken grundsätzlich immer
die Feststellbremse an, um das Fahrzeug
gegen Wegrollen zu sichern, sofern diese
nicht auf Automatikmodus gestellt ist.
Bevor Sie den Motor abstellen, können Sie:
- den Wählhebel auf N
stellen, um in den Leerlauf
zu gehen,
oder
- den Gang eingelegt lassen; in diesem Fall
kann das Fahrzeug nicht von der Stelle bewegt
werden. Um in den Rückwär tsgang R
zu schalten, muss das
Fahrzeug stillstehen und die Bremse getreten sein.
)
Stellen Sie den Wählhebel auf R
.
Wenn Sie den Rückwär tsgang bei niedriger
Geschwindigkeit einlegen, blinkt die Kontrollleuchte
N
und das Getriebe schaltet automatisch in den
Leerlauf. Um den Rückwär tsgang, stellen Sie den
Hebel wieder auf N
und anschließend auf R
.
Ziehen
Sie
in beiden Fällen unbedingt die
Feststellbremse an
, sofern sich diese nicht im
Automatikmodus befindet, um das Fahrzeug gegen
Wegrollen zu sichern.
Rückwärtsgang
Beim Einlegen des Rückwär tsgangs er tönt
ein akustisches Signal.
Page 212 of 431

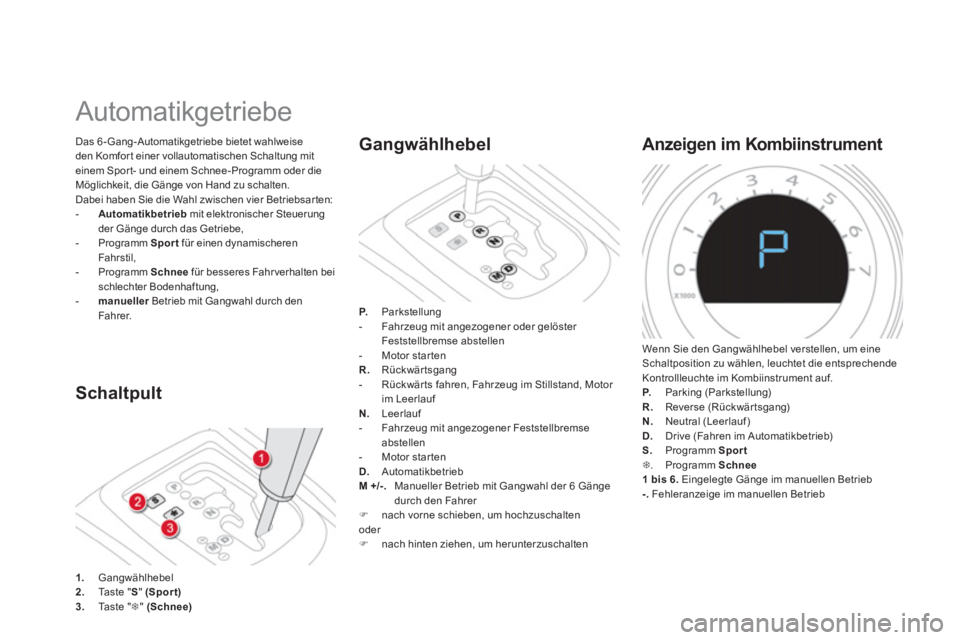

Automatikgetriebe
Schaltpult
Das 6-Gang-Automatikgetriebe bietet wahlweise
den Komfor t einer vollautomatischen Schaltung mit
einem Spor t- und einem Schnee-Programm oder die
Möglichkeit, die Gänge von Hand zu schalten.
Dabei haben Sie die Wahl zwischen vier Betriebsar ten:
- Automatikbetrieb
mit elektronischer Steuerung
der Gänge durch das Getriebe,
- Programm Sport
für einen dynamischeren
Fahrstil,
- Programm Schnee
für besseres Fahr verhalten bei
schlechter Bodenhaftung,
- manueller
Betrieb mit Gangwahl durch den
Fahrer.
1.
Gangwählhebel
2.
Taste "S" (Spor t)
3.
Taste "
7
" (Schnee)
Gangwählhebel
P.
Parkstellung
- Fahrzeug mit angezogener oder gelöster
Feststellbremse abstellen
- Motor star ten
R.
Rückwärtsgang
- Rückwär ts fahren, Fahrzeug im Stillstand, Motor
im Leerlauf
N.
Leerlauf
- Fahrzeug mit angezogener Feststellbremse
abstellen
- Motor star ten
D.
Automatikbetrieb
M +/-
. Manueller Betrieb mit Gangwahl der 6 Gänge
durch den Fahrer
)
nach vorne schieben, um hochzuschalten
oder
)
nach hinten ziehen, um herunterzuschalten
Anzeigen im Kombiinstrument
Wenn Sie den Gangwählhebel verstellen, um eine
Schaltposition zu wählen, leuchtet die entsprechende
Kontrollleuchte im Kombiinstrument auf.
P.
Parking (Parkstellung)
R.
Reverse (Rückwär tsgang)
N.
Neutral (Leerlauf)
D.
Drive (Fahren im Automatikbetrieb)
S.
Programm Sport
7
. Programm Schnee
1 bis 6.
Eingelegte Gänge im manuellen Betrieb
-.
Fehleranzeige im manuellen Betrieb
Page 213 of 431
211Fahrbetrieb

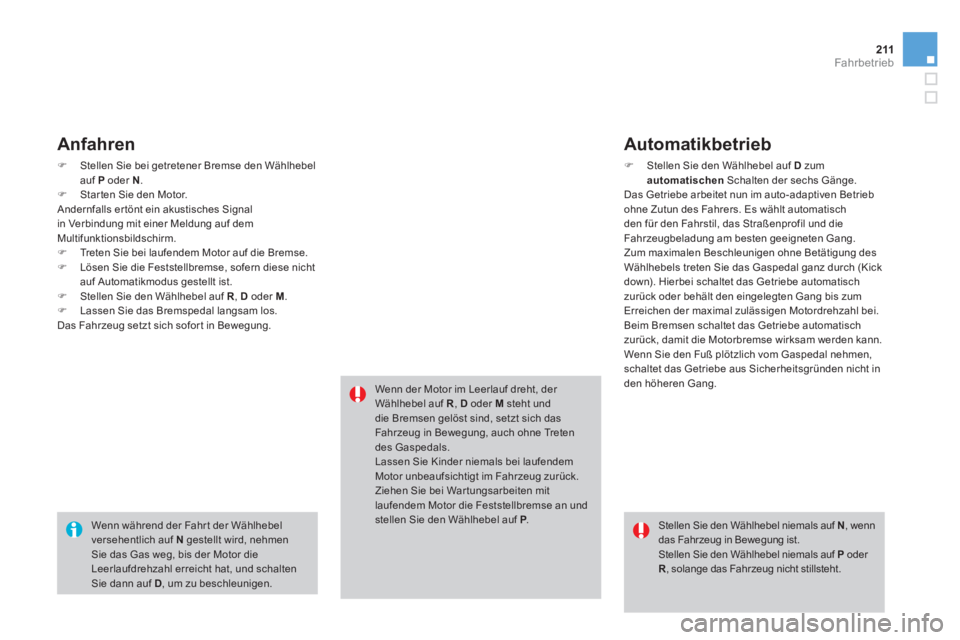

Anfahren
)
Stellen Sie bei getretener Bremse den Wählhebel
auf P
oder N
.
)
Star ten Sie den Motor.
Andernfalls er tönt ein akustisches Signal
in Verbindung mit einer Meldung auf dem
Multifunktionsbildschirm.
)
Treten Sie bei laufendem Motor auf die Bremse.
)
Lösen Sie die Feststellbremse, sofern diese nicht
auf Automatikmodus gestellt ist.
)
Stellen Sie den Wählhebel auf R
, D
oder M
.
)
Lassen Sie das Bremspedal langsam los.
Das Fahrzeug setzt sich sofor t in Bewegung.
Wenn während der Fahr t der Wählhebel
versehentlich auf N
gestellt wird, nehmen
Sie das Gas weg, bis der Motor die
Leerlaufdrehzahl erreicht hat, und schalten
Sie dann auf D
, um zu beschleunigen.
Wenn der Motor im Leerlauf dreht, der
Wählhebel auf R
, D
oder M
steht und
die Bremsen gelöst sind, setzt sich das
Fahrzeug in Bewegung, auch ohne Treten
des Gaspedals.
Lassen Sie Kinder niemals bei laufendem
Motor unbeaufsichtigt im Fahrzeug zurück.
Ziehen Sie bei Wartungsarbeiten mit
laufendem Motor die Feststellbremse an und
stellen Sie den Wählhebel auf P
.
Automatikbetrieb
)
Stellen Sie den Wählhebel auf D
zum
automatischen
Schalten der sechs Gänge.
Das Getriebe arbeitet nun im auto-adaptiven Betrieb
ohne Zutun des Fahrers. Es wählt automatisch
den für den Fahrstil, das Straßenprofil und die
Fahrzeugbeladung am besten geeigneten Gang.
Zum maximalen Beschleunigen ohne Betätigung des
Wählhebels treten Sie das Gaspedal ganz durch (Kick
down). Hierbei schaltet das Getriebe automatisch
zurück oder behält den eingelegten Gang bis zum
Erreichen der maximal zulässigen Motordrehzahl bei.
Beim Bremsen schaltet das Getriebe automatisch
zurück, damit die Motorbremse wirksam werden kann.
Wenn Sie den Fuß plötzlich vom Gaspedal nehmen,
schaltet das Getriebe aus Sicherheitsgründen nicht in
den höheren Gang.
Stellen Sie den Wählhebel niemals auf N
, wenn
das Fahrzeug in Bewegung ist.
Stellen Sie den Wählhebel niemals auf P
oder
R
, solange das Fahrzeug nicht stillsteht.
Page 214 of 431

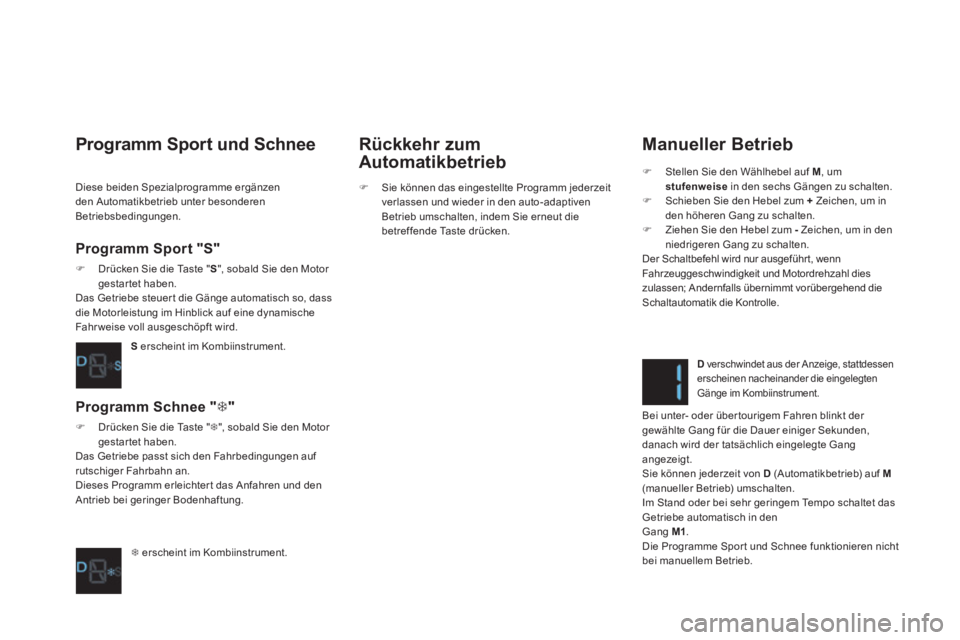

Manueller Betrieb
)
Stellen Sie den Wählhebel auf M
, um
stufenweise
in den sechs Gängen zu schalten.
)
Schieben Sie den Hebel zum +
Zeichen, um in
den höheren Gang zu schalten.
)
Ziehen Sie den Hebel zum -
Zeichen, um in den
niedrigeren Gang zu schalten.
Der Schaltbefehl wird nur ausgeführ t, wenn
Fahrzeuggeschwindigkeit und Motordrehzahl dies
zulassen; Andernfalls übernimmt vorübergehend die
Schaltautomatik die Kontrolle.
D
verschwindet aus der Anzeige, stattdessen
erscheinen nacheinander die eingelegten
Gänge im Kombiinstrument.
Bei unter- oder über tourigem Fahren blinkt der
gewählte Gang für die Dauer einiger Sekunden,
danach wird der tatsächlich eingelegte Gang
angezeigt.
Sie können jederzeit von D
(Automatikbetrieb) auf M
(manueller Betrieb) umschalten.
Im Stand oder bei sehr geringem Tempo schaltet das
Getriebe automatisch in den
Gang M1
.
Die Programme Spor t und Schnee funktionieren nicht
bei manuellem Betrieb.
Programm Sport und Schnee
Programm Sport "S"
)
Drücken Sie die Taste " S" , sobald Sie den Motor
gestartet haben.
Das Getriebe steuer t die Gänge automatisch so, dass
die Motorleistung im Hinblick auf eine dynamische
Fahr weise voll ausgeschöpft wird.
S
erscheint im Kombiinstrument.
Programm Schnee " 7
"
)
Drücken Sie die Taste " 7
", sobald Sie den Motor
gestartet haben.
Das Getriebe passt sich den Fahrbedingungen auf
rutschiger Fahrbahn an.
Dieses Programm erleichter t das Anfahren und den
Antrieb bei geringer Bodenhaftung.
7
erscheint im Kombiinstrument.
Rückkehr zum
Automatikbetrieb
)
Sie können das eingestellte Programm jederzeit
verlassen und wieder in den auto-adaptiven
Betrieb umschalten, indem Sie erneut die
betref fende Taste drücken.
Diese beiden Spezialprogramme ergänzen
den Automatikbetrieb unter besonderen
Betriebsbedingungen.
Page 215 of 431
213Fahrbetrieb

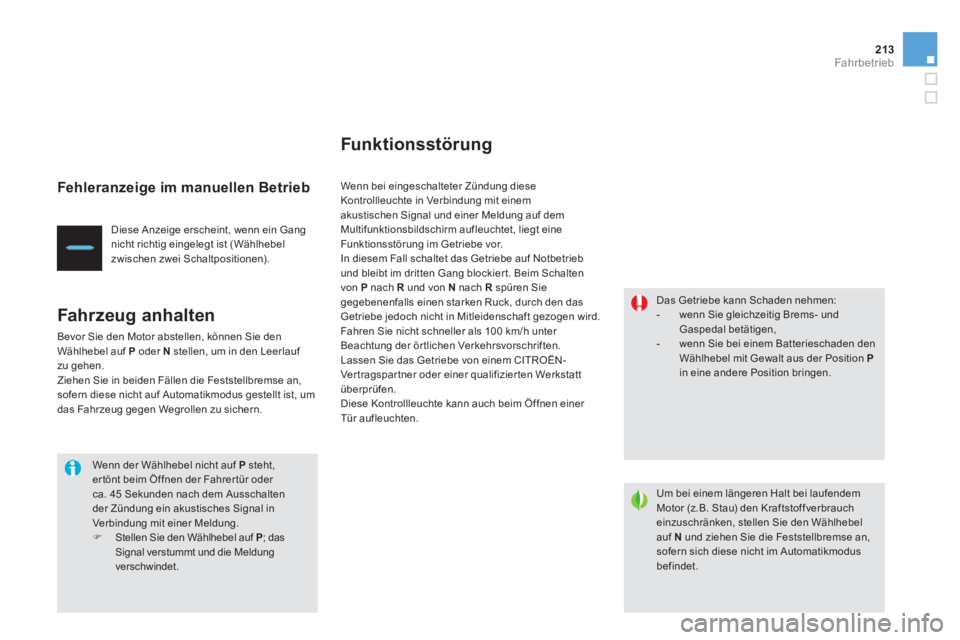

Fehleranzeige im manuellen Betrieb
Diese Anzeige erscheint, wenn ein Gang
nicht richtig eingelegt ist (Wählhebel
zwischen zwei Schaltpositionen).
Fahr zeug anhalten
Bevor Sie den Motor abstellen, können Sie den
Wählhebel auf P
oder N
stellen, um in den Leerlauf
zu gehen.
Ziehen Sie in beiden Fällen die Feststellbremse an,
sofern diese nicht auf Automatikmodus gestellt ist, um
das Fahrzeug gegen Wegrollen zu sichern.
Wenn der Wählhebel nicht auf P
steht,
er tönt beim Öffnen der Fahrer tür oder
ca. 45 Sekunden nach dem Ausschalten
der Zündung ein akustisches Signal in
Verbindung mit einer Meldung.
)
Stellen Sie den Wählhebel auf P
; das
Signal verstummt und die Meldung
verschwindet.
Funk tionsstörung
Wenn bei eingeschalteter Zündung diese
Kontrollleuchte in Verbindung mit einem
akustischen Signal und einer Meldung auf dem
Multifunktionsbildschirm aufleuchtet, liegt eine
Funktionsstörung im Getriebe vor.
In diesem Fall schaltet das Getriebe auf Notbetrieb
und bleibt im dritten Gang blockier t. Beim Schalten
von P
nach R
und von N
nach R
spüren Sie
gegebenenfalls einen starken Ruck, durch den das
Getriebe jedoch nicht in Mitleidenschaft gezogen wird.
Fahren Sie nicht schneller als 100 km/h unter
Beachtung der örtlichen Verkehrsvorschriften.
Lassen Sie das Getriebe von einem CITROËN-
Ver tragspar tner oder einer qualifizier ten Werkstatt
überprüfen.
Diese Kontrollleuchte kann auch beim Öffnen einer
Tür aufleuchten.
Das Getriebe kann Schaden nehmen:
- wenn Sie gleichzeitig Brems- und
Gaspedal betätigen,
- wenn Sie bei einem Batterieschaden den
Wählhebel mit Gewalt aus der Position P
in eine andere Position bringen.
Um bei einem längeren Halt bei laufendem
Motor (z.B. Stau) den Kraftstoffverbrauch
einzuschränken, stellen Sie den Wählhebel
auf N
und ziehen Sie die Feststellbremse an,
sofern sich diese nicht im Automatikmodus
befindet.
Page 216 of 431

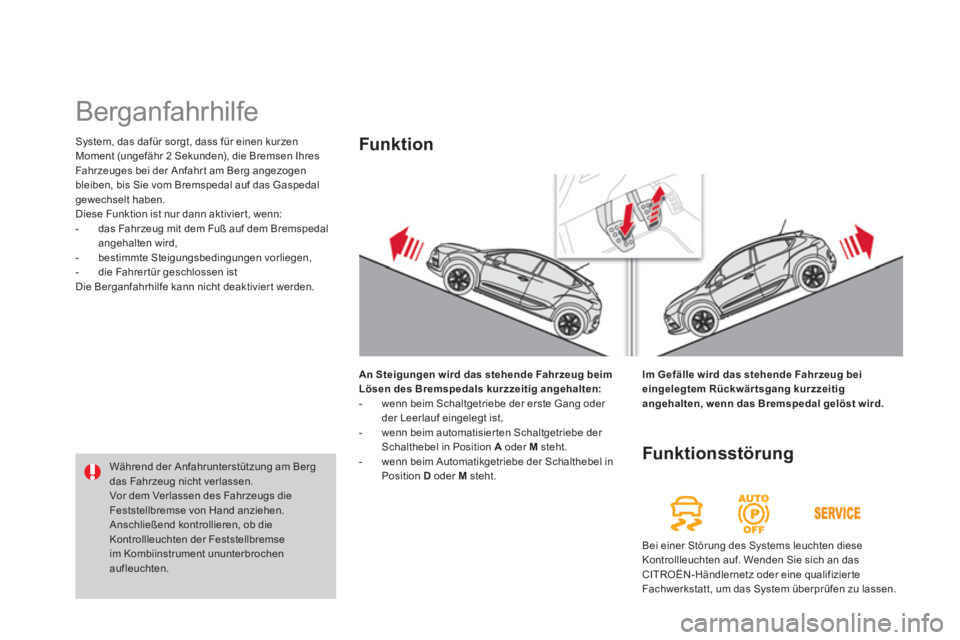

System, das dafür sorgt, dass für einen kurzen
Moment (ungefähr 2 Sekunden), die Bremsen Ihres
Fahrzeuges bei der Anfahr t am Berg angezogen
bleiben, bis Sie vom Bremspedal auf das Gaspedal
gewechselt haben.
Diese Funktion ist nur dann aktivier t, wenn:
- das Fahrzeug mit dem Fuß auf dem Bremspedal
angehalten wird,
- bestimmte Steigungsbedingungen vorliegen,
- die Fahrer tür geschlossen ist
Die Berganfahrhilfe kann nicht deaktivier t werden.
Berganfahrhilfe
An Steigungen wird das stehende Fahrzeug beim
Lösen des Bremspedals kurzzeitig angehalten:
- wenn beim Schaltgetriebe der erste Gang oder
der Leerlauf eingelegt ist,
- wenn beim automatisier ten Schaltgetriebe der
Schalthebel in Position A
oder M
steht.
- wenn beim Automatikgetriebe der Schalthebel in
Position D
oder M
steht.
Funk tion
Funk tionsstörung
Bei einer Störung des Systems leuchten diese
Kontrollleuchten auf. Wenden Sie sich an das
CITROËN-Händlernetz oder eine qualifizier te
Fachwerkstatt, um das System überprüfen zu lassen.
Während der Anfahrunterstützung am Berg
das Fahrzeug nicht verlassen.
Vor dem Verlassen des Fahrzeugs die
Feststellbremse von Hand anziehen.
Anschließend kontrollieren, ob die
Kontrollleuchten der Feststellbremse
im Kombiinstrument ununterbrochen
aufleuchten.
Im Gefälle wird das stehende Fahrzeug bei
eingelegtem Rückwär tsgang kurzzeitig
angehalten, wenn das Bremspedal gelöst wird.
Page 217 of 431
215Fahrbetrieb

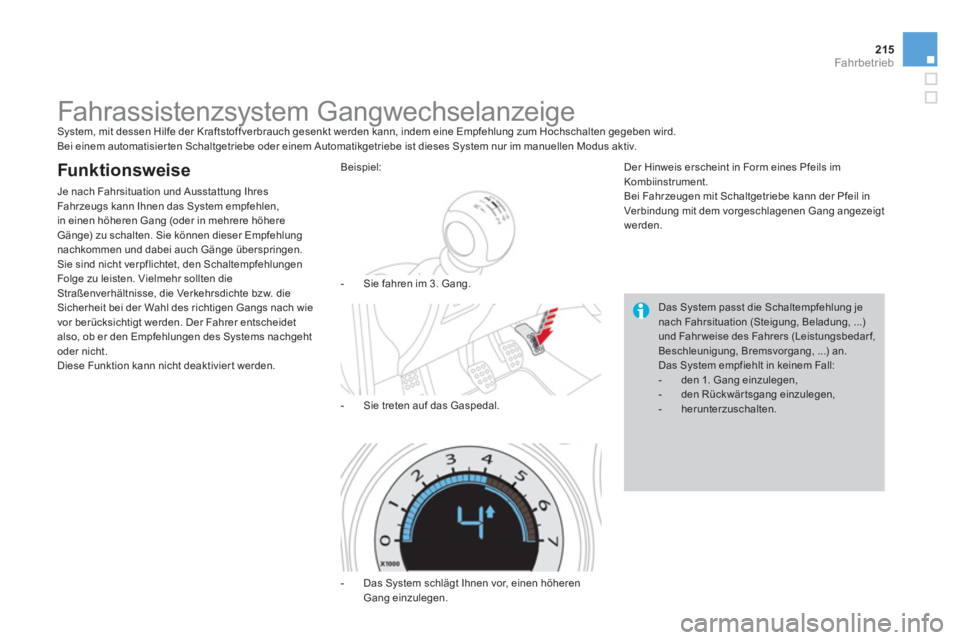

Fahrassistenzsystem Gangwechselanzeige
System, mit dessen Hilfe der Kraftstoffverbrauch gesenkt werden kann, indem eine Empfehlung zum Hochschalten gegeben wird.
Bei einem automatisier ten Schaltgetriebe oder einem Automatikgetriebe ist dieses System nur im manuellen Modus aktiv.
Funk tionsweise
Je nach Fahrsituation und Ausstattung Ihres
Fahrzeugs kann Ihnen das System empfehlen,
in einen höheren Gang (oder in mehrere höhere
Gänge) zu schalten. Sie können dieser Empfehlung
nachkommen und dabei auch Gänge überspringen.
Sie sind nicht verpflichtet, den Schaltempfehlungen
Folge zu leisten. Vielmehr sollten die
Straßenverhältnisse, die Verkehrsdichte bzw. die
Sicherheit bei der Wahl des richtigen Gangs nach wie
vor berücksichtigt werden. Der Fahrer entscheidet
also, ob er den Empfehlungen des Systems nachgeht
oder nicht.
Diese Funktion kann nicht deaktivier t werden.
- Das System schlägt Ihnen vor, einen höheren
Gang einzulegen.
Der Hinweis erscheint in Form eines Pfeils im
Kombiinstrument.
Bei Fahrzeugen mit Schaltgetriebe kann der Pfeil in
Verbindung mit dem vorgeschlagenen Gang angezeigt
werden.
Das System passt die Schaltempfehlung je
nach Fahrsituation (Steigung, Beladung, ...)
und Fahr weise des Fahrers (Leistungsbedar f,
Beschleunigung, Bremsvorgang, ...) an.
Das System empfiehlt in keinem Fall:
- den 1. Gang einzulegen,
- den Rückwär tsgang einzulegen,
- herunterzuschalten.
Beispiel:
- Sie fahren im 3. Gang.
- Sie treten auf das Gaspedal.
Page 218 of 431

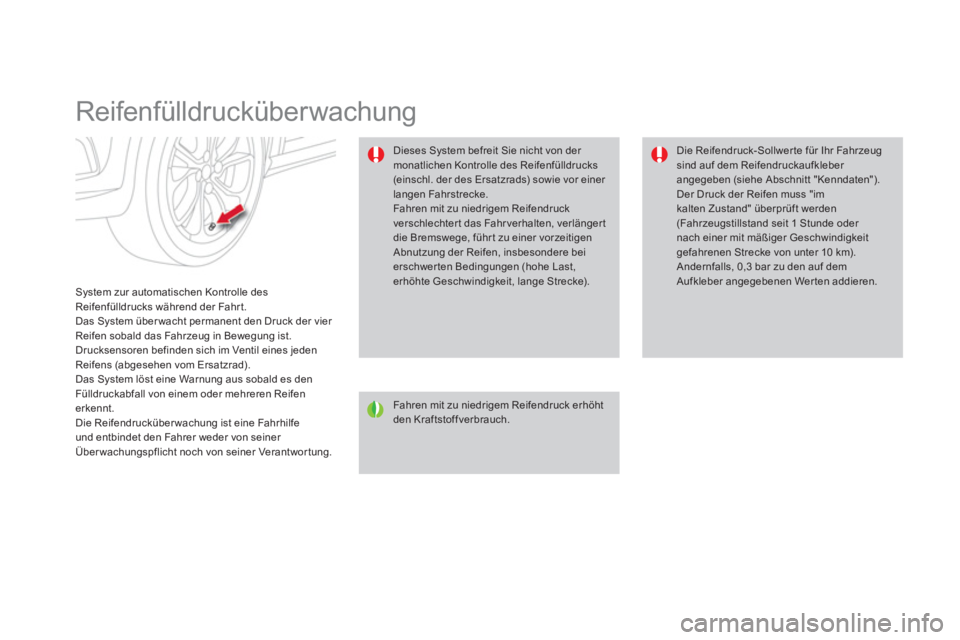

Reifenfülldrucküberwachung
System zur automatischen Kontrolle des
Reifenfülldrucks während der Fahrt.
Das System über wacht permanent den Druck der vier
Reifen sobald das Fahrzeug in Bewegung ist.
Drucksensoren befinden sich im Ventil eines jeden
Reifens (abgesehen vom Ersatzrad).
Das System löst eine Warnung aus sobald es den
Fülldruckabfall von einem oder mehreren Reifen
erkennt.
Die Reifendrucküber wachung ist eine Fahrhilfe
und entbindet den Fahrer weder von seiner
Über wachungspflicht noch von seiner Verantwor tung.
Fahren mit zu niedrigem Reifendruck erhöht
den Kraftstoffverbrauch.
Die Reifendruck-Sollwer te für Ihr Fahrzeug
sind auf dem Reifendruckaufkleber
angegeben (siehe Abschnitt "Kenndaten").
Der Druck der Reifen muss "im
kalten Zustand" überprüft werden
(Fahrzeugstillstand seit 1 Stunde oder
nach einer mit mäßiger Geschwindigkeit
gefahrenen Strecke von unter 10 km).
Andernfalls, 0,3 bar zu den auf dem
Aufkleber angegebenen Werten addieren.
Dieses System befreit Sie nicht von der
monatlichen Kontrolle des Reifenfülldrucks
(einschl. der des Ersatzrads) sowie vor einer
langen Fahrstrecke.
Fahren mit zu niedrigem Reifendruck
verschlechter t das Fahr verhalten, verlänger t
die Bremswege, führ t zu einer vorzeitigen
Abnutzung der Reifen, insbesondere bei
erschwer ten Bedingungen (hohe Last,
erhöhte Geschwindigkeit, lange Strecke).
Page 219 of 431
217Fahrbetrieb

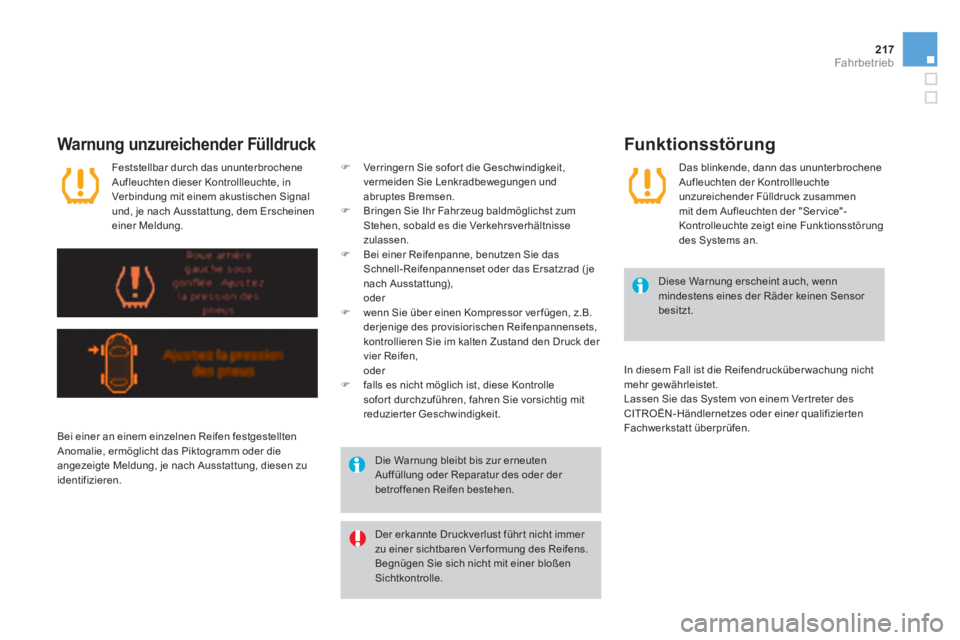

Warnung unzureichender Fülldruck
Der erkannte Druckverlust führ t nicht immer
zu einer sichtbaren Ver formung des Reifens.
Begnügen Sie sich nicht mit einer bloßen
Sichtkontrolle.
Diese Warnung erscheint auch, wenn
mindestens eines der Räder keinen Sensor
besitzt.
Die Warnung bleibt bis zur erneuten
Auffüllung oder Reparatur des oder der
betroffenen Reifen bestehen. Feststellbar durch das ununterbrochene
Aufleuchten dieser Kontrollleuchte, in
Verbindung mit einem akustischen Signal
und, je nach Ausstattung, dem Erscheinen
einer Meldung.
Bei einer an einem einzelnen Reifen festgestellten
Anomalie, ermöglicht das Piktogramm oder die
angezeigte Meldung, je nach Ausstattung, diesen zu
identifizieren.
)
Verringern Sie sofor t die Geschwindigkeit,
vermeiden Sie Lenkradbewegungen und
abruptes Bremsen.
)
Bringen Sie Ihr Fahrzeug baldmöglichst zum
Stehen, sobald es die Verkehrsverhältnisse
zulassen.
)
Bei einer Reifenpanne, benutzen Sie das
Schnell-Reifenpannenset oder das Ersatzrad ( je
nach Ausstattung),
oder
)
wenn Sie über einen Kompressor ver fügen, z.B.
derjenige des provisiorischen Reifenpannensets,
kontrollieren Sie im kalten Zustand den Druck der
vier Reifen,
oder
)
falls es nicht möglich ist, diese Kontrolle
sofor t durchzuführen, fahren Sie vorsichtig mit
reduzier ter Geschwindigkeit.
Funk tionsstörung
Das blinkende, dann das ununterbrochene
Aufleuchten der Kontrollleuchte
unzureichender Fülldruck zusammen
mit dem Aufleuchten der "Ser vice"-
Kontrolleuchte zeigt eine Funktionsstörung
des Systems an.
In diesem Fall ist die Reifendrucküber wachung nicht
mehr gewährleistet.
Lassen Sie das System von einem Ver treter des
CITROËN-Händlernetzes oder einer qualifizier ten
Fachwerkstatt überprüfen.
Page 220 of 431

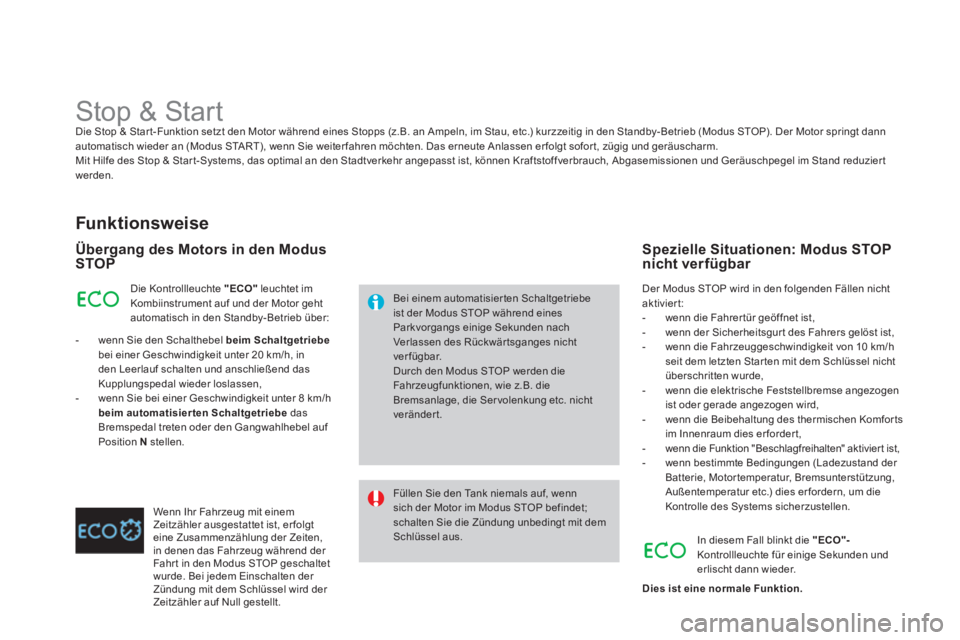

Stop & Start
Die Stop & Star t-Funktion setzt den Motor während eines Stopps (z.B. an Ampeln, im Stau, etc.) kurzzeitig in den Standby- Betrieb (Modus STOP). Der Motor springt dann
automatisch wieder an (Modus START), wenn Sie weiter fahren möchten. Das erneute Anlassen er folgt sofor t, zügig und geräuscharm.
Mit Hilfe des Stop & Star t-Systems, das optimal an den Stadtverkehr angepasst ist, können Kraftstoffverbrauch, Abgasemissionen und Geräuschpegel im Stand reduzier t
werden.
Funk tionsweise
Übergang des Motors in den Modus
STOP
Bei einem automatisier ten Schaltgetriebe
ist der Modus STOP während eines
Parkvorgangs einige Sekunden nach
Verlassen des Rückwär tsganges nicht
ver fügbar.
Durch den Modus STOP werden die
Fahrzeugfunktionen, wie z.B. die
Bremsanlage, die Ser volenkung etc. nicht
verändert.
Füllen Sie den Tank niemals auf, wenn
sich der Motor im Modus STOP befindet;
schalten Sie die Zündung unbedingt mit dem
Schlüssel aus. Die Kontrollleuchte "ECO"
leuchtet im
Kombiinstrument auf und der Motor geht
automatisch in den Standby- Betrieb über:
- wenn Sie den Schalthebel beim Schaltgetriebe
bei einer Geschwindigkeit unter 20 km/h, in
den Leerlauf schalten und anschließend das
Kupplungspedal wieder loslassen,
- wenn Sie bei einer Geschwindigkeit unter 8 km/h
beim automatisierten Schaltgetriebe
das
Bremspedal treten oder den Gangwahlhebel auf
Position N
stellen.
Wenn Ihr Fahrzeug mit einem
Zeitzähler ausgestattet ist, er folgt
eine Zusammenzählung der Zeiten,
in denen das Fahrzeug während der
Fahr t in den Modus STOP geschaltet
wurde. Bei jedem Einschalten der
Zündung mit dem Schlüssel wird der
Zeitzähler auf Null gestellt. Der Modus STOP wird in den folgenden Fällen nicht
aktiviert:
- wenn die Fahrer tür geöffnet ist,
- wenn der Sicherheitsgur t des Fahrers gelöst ist,
- wenn die Fahrzeuggeschwindigkeit von 10 km/h
seit dem letzten Star ten mit dem Schlüssel nicht
überschritten wurde,
- wenn die elektrische Feststellbremse angezogen
ist oder gerade angezogen wird,
- wenn die Beibehaltung des thermischen Komforts
im Innenraum dies er forder t,
- wenn die Funktion "Beschlagfreihalten" aktivier t ist,
- wenn bestimmte Bedingungen (Ladezustand der
Batterie, Motor temperatur, Bremsunterstützung,
Außentemperatur etc.) dies er fordern, um die
Kontrolle des Systems sicherzustellen.
Spezielle Situationen: Modus STOP
nicht ver fügbar
In diesem Fall blinkt die "ECO"-
Kontrollleuchte für einige Sekunden und
erlischt dann wieder.
Dies ist eine normale Funktion.
