CITROEN DS4 2014 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, PDF-Größe: 32.61 MB
Page 261 of 431

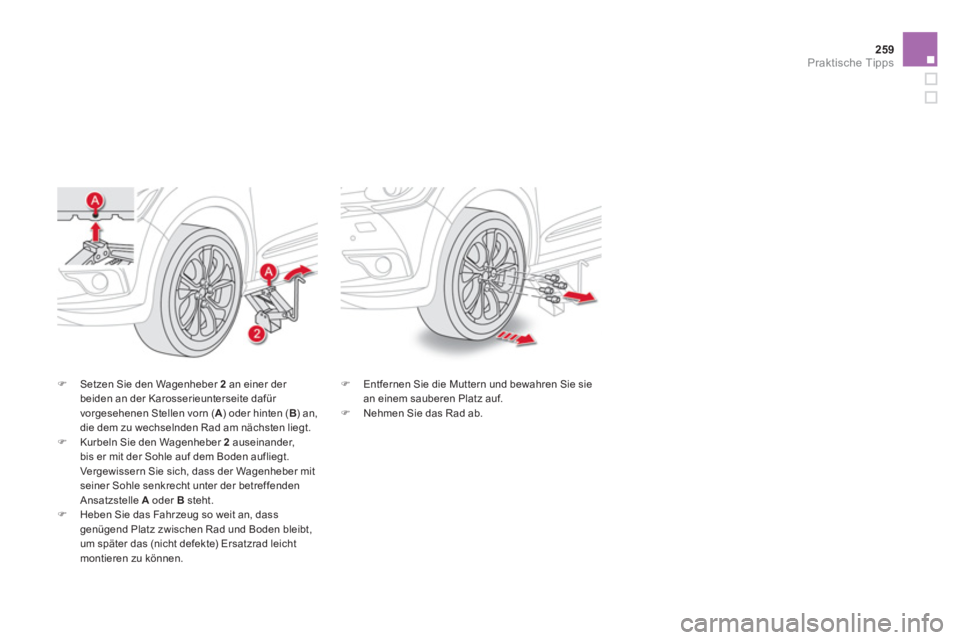

259Praktische Tipps
)
Setzen Sie den Wagenheber 2
an einer der
beiden an der Karosserieunterseite dafür
vorgesehenen Stellen vorn ( A
) oder hinten ( B
) an,
die dem zu wechselnden Rad am nächsten liegt.
)
Kurbeln Sie den Wagenheber 2
auseinander,
bis er mit der Sohle auf dem Boden aufliegt.
Vergewissern Sie sich, dass der Wagenheber mit
seiner Sohle senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.
)
Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden bleibt,
um später das (nicht defekte) Ersatzrad leicht
montieren zu können.
)
Entfernen Sie die Muttern und bewahren Sie sie
an einem sauberen Platz auf.
)
Nehmen Sie das Rad ab.
Page 262 of 431

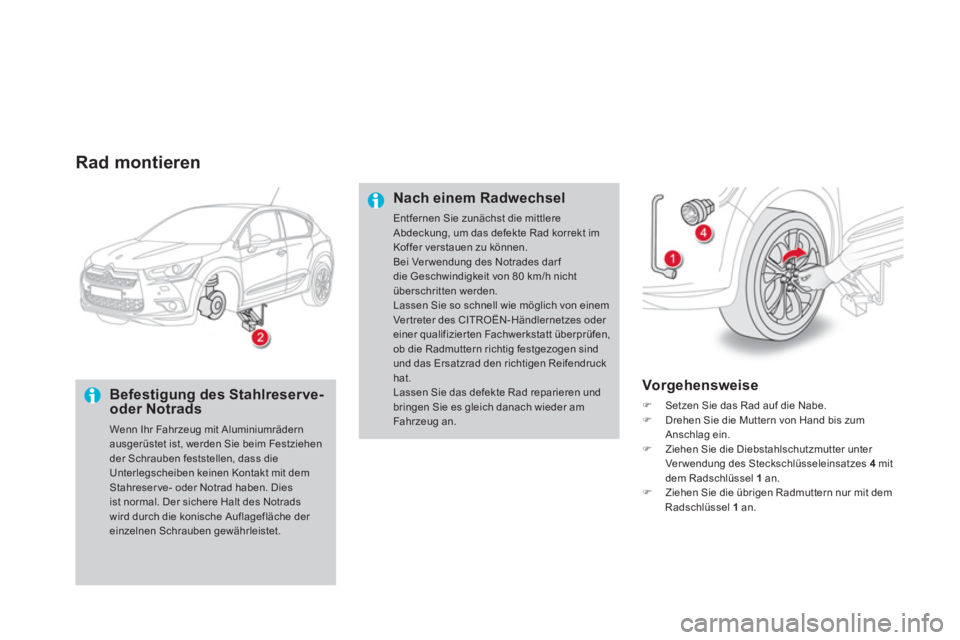

Rad montieren
Befestigung des Stahlreser ve-
oder Notrads
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Stahreser ve- oder Notrad haben. Dies
ist normal. Der sichere Halt des Notrads
wird durch die konische Auflagefläche der
einzelnen Schrauben gewährleistet.
Vorg ehensweise
)
Setzen Sie das Rad auf die Nabe.
)
Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
)
Ziehen Sie die Diebstahlschutzmutter unter
Ver wendung des Steckschlüsseleinsatzes 4
mit
dem Radschlüssel 1
an.
)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
an.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad korrekt im
Koffer verstauen zu können.
Bei Ver wendung des Notrades dar f
die Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von einem
Ver treter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen Reifendruck
hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Page 263 of 431

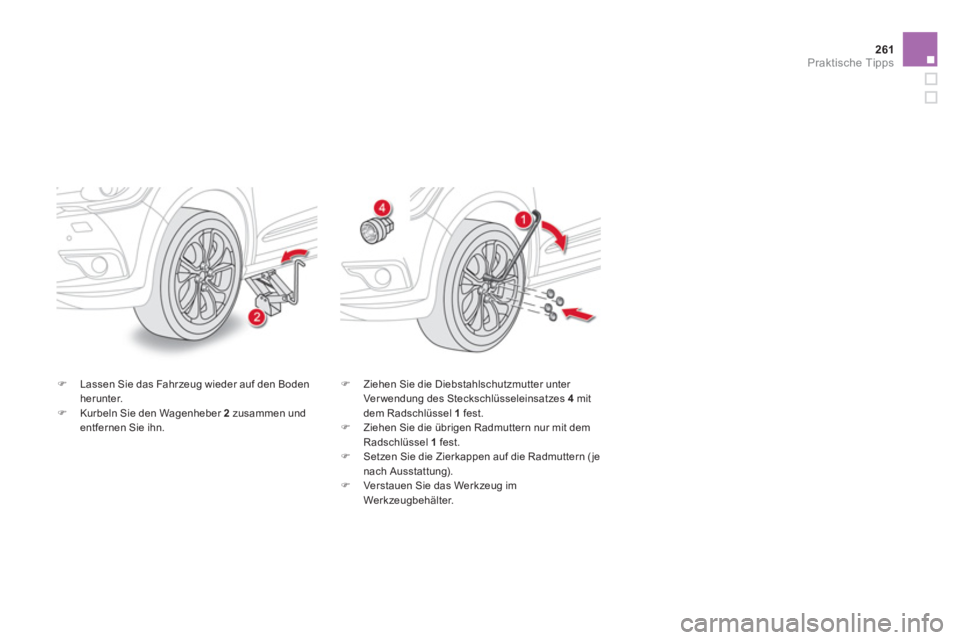

261Praktische Tipps
)
Lassen Sie das Fahrzeug wieder auf den Boden
herunter.
)
Kurbeln Sie den Wagenheber 2
zusammen und
entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter unter
Ver wendung des Steckschlüsseleinsatzes 4
mit
dem Radschlüssel 1
fest.
)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
fest.
)
Setzen Sie die Zierkappen auf die Radmuttern ( je
nach Ausstattung).
)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.
Page 264 of 431

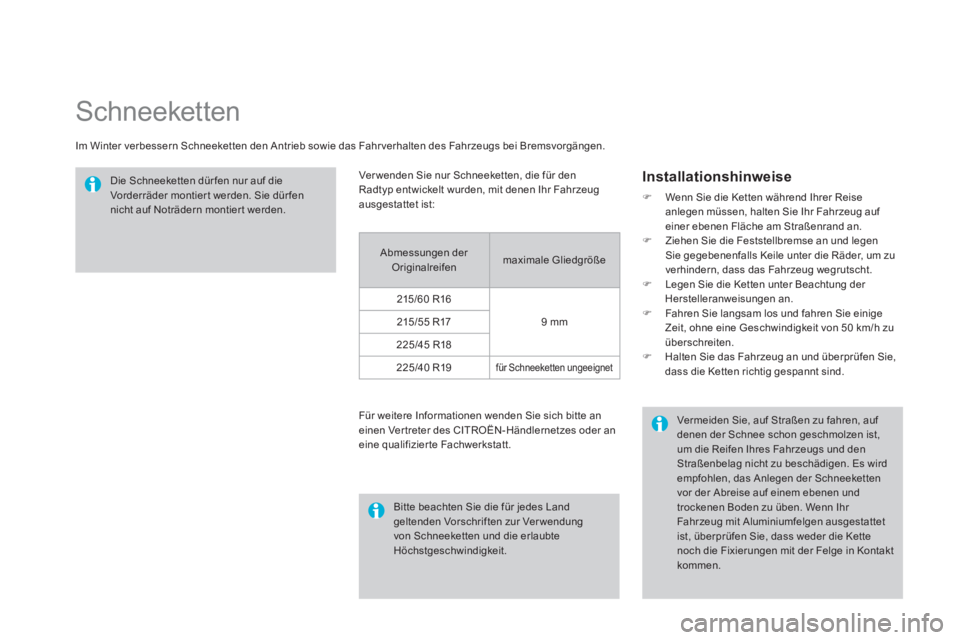

Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahr verhalten des Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen
nicht auf Noträdern montier t werden.
Für weitere Informationen wenden Sie sich bitte an
einen Ver treter des CITROËN-Händlernetzes oder an
eine qualifizier te Fachwerkstatt.
Installationshinweise
)
Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
)
Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
)
Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
)
Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.
)
Halten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Vermeiden Sie, auf Straßen zu fahren, auf
denen der Schnee schon geschmolzen ist,
um die Reifen Ihres Fahrzeugs und den
Straßenbelag nicht zu beschädigen. Es wird
empfohlen, das Anlegen der Schneeketten
vor der Abreise auf einem ebenen und
trockenen Boden zu üben. Wenn Ihr
Fahrzeug mit Aluminiumfelgen ausgestattet
ist, überprüfen Sie, dass weder die Kette
noch die Fixierungen mit der Felge in Kontakt
kommen.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Ver wenden Sie nur Schneeketten, die für den
Radtyp entwickelt wurden, mit denen Ihr Fahrzeug
ausgestattet ist:
Abmessungen der
Originalreifen maximale Gliedgröße
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19
für Schneeketten ungeeignet
Page 265 of 431
263Praktische Tipps
Austausch der Glühlampen
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
)
ver wenden Sie zum Säubern kein
trockenes Tuch oder Scheuer tuch
und auch keine Reinigungs- oder
Lösungsmittel,
)
ver wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
)
wenn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden. Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Ver brennungen).
)
Berühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
Stromschlaggefahr
Xenon-Lampen (D1S-35W) müssen
von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten
Werkstatt ausgetauscht werden.
Achten Sie bei Lampen mit Zentrierstiften vom
Typ H1, H7, etc. auf die richtige Positionierung,
um den bestmöglichen Helligkeitsgrad zu
gewährleisten.
Page 266 of 431

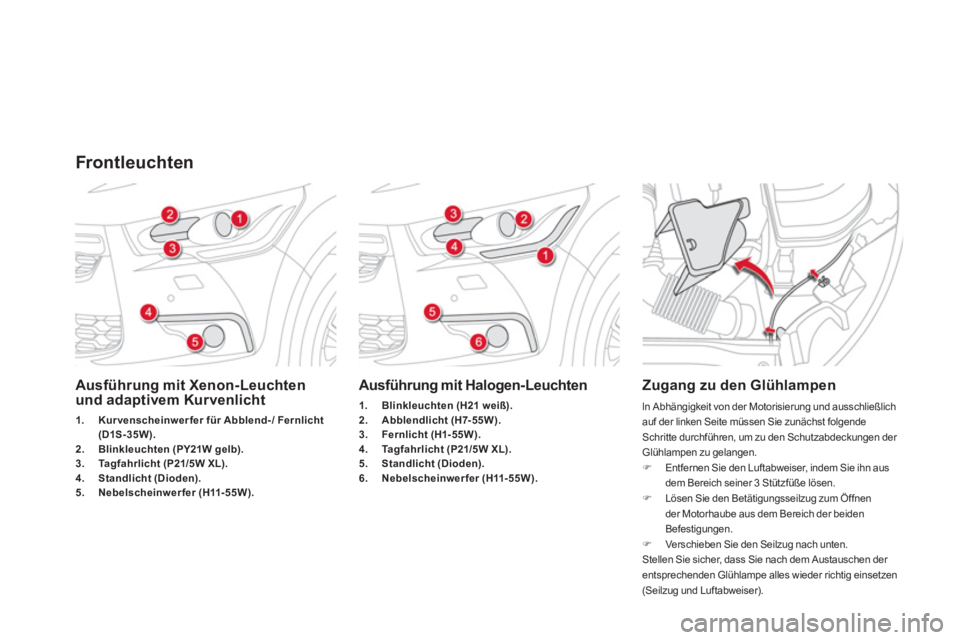

Ausführung mit Xenon-Leuchten
und adaptivem Kur venlicht
1.
Kur venscheinwer fer für Abblend- / Fernlicht
(D1S-35W) .
2. Blinkleuchten (PY21W gelb) .
3. Tagfahrlicht (P21/5W XL) .
4. Standlicht (Dioden).
5.
Nebelscheinwerfer (H11-55W).
Ausführung mit Halogen-Leuchten
1.
Blinkleuchten (H21 weiß) .
2. Abblendlicht (H7-55W) .
3. Fernlicht (H1- 55W)
.
4. Ta g f a h r l i c h t
(P21/5W XL) .
5. Standlicht (Dioden).
6. Nebelscheinwerfer (H11-55W) .
Zugang zu den Glühlampen
In Abhängigkeit von der Motorisierung und ausschließlich
auf der linken Seite müssen Sie zunächst folgende
Schritte durchführen, um zu den Schutzabdeckungen der
Glühlampen zu gelangen.
)
Entfernen Sie den Luftabweiser, indem Sie ihn aus
dem Bereich seiner 3 Stützfüße lösen.
) Lösen Sie den Betätigungsseilzug zum Öffnen
der Motorhaube aus dem Bereich der beiden
Befestigungen.
) Verschieben Sie den Seilzug nach unten.
Stellen Sie sicher, dass Sie nach dem Austauschen der
entsprechenden Glühlampe alles wieder richtig einsetzen
(Seilzug und Luftabweiser).
Frontleuchten
Page 267 of 431
265Praktische Tipps
Austausch der Glühlampen des Abblendlichts (nur
bei der Ausführung mit Halogenleuchten)
)
Die Schutzabdeckung, durch Ziehen der Lasche
entfernen.
)
Den Stecker der Glühlampe lösen.
)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.
)
Die Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der Blinkleuchten
Achten Sie beim Wiedereinbau darauf,
den Schutzdeckel sorgfältig zu schließen,
um die Dichtigkeit des Scheinwer fers zu
gewährleisten.
Die bernsteingelben Glühlampen wie z.B.
die Blinkleuchten müssen durch Lampen mit
gleichen Eigenschaften und gleicher Farbe
ersetzt werden.
Ein schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links) weist
auf eine Funktionsstörung einer der Lampen der
entsprechenden Seite hin.
Modell mit Xenonleuchten
)
Die Schutzabdeckung durch Ziehen der Lasche
entfernen.
)
Den Stecker von der Glühlampe lösen.
)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.
)
Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Modell mit Halogenleuchten
)
Die Lampenfassung um eine Vier telumdrehung
drehen und abziehen.
)
Die Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Page 268 of 431

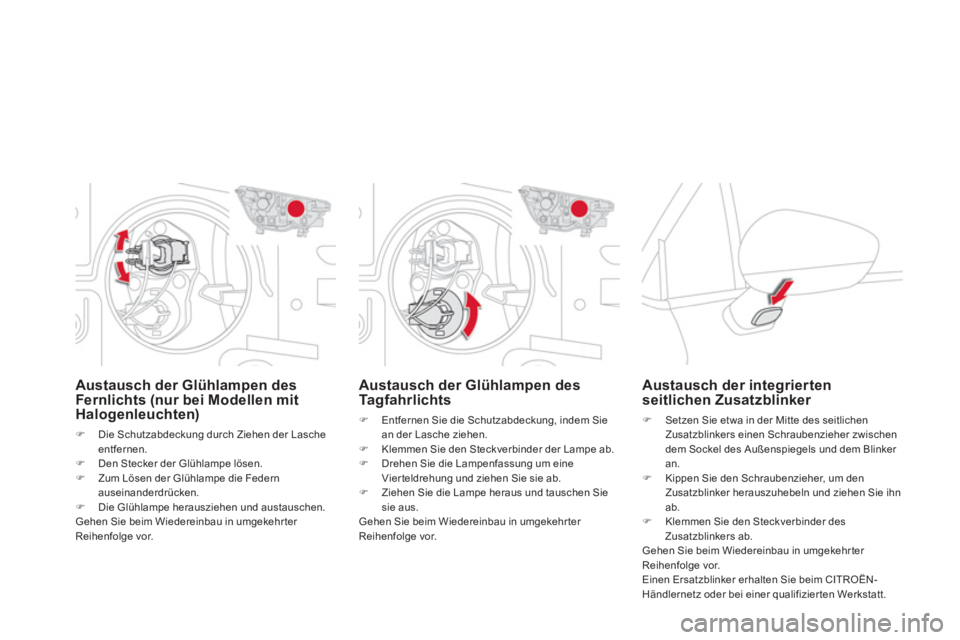

Austausch der Glühlampen des
Ta g f a h r l i c h t s
)
Entfernen Sie die Schutzabdeckung, indem Sie
an der Lasche ziehen.
)
Klemmen Sie den Steckverbinder der Lampe ab.
)
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.
)
Ziehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der Glühlampen des
Fernlichts (nur bei Modellen mit
Halogenleuchten)
)
Die Schutzabdeckung durch Ziehen der Lasche
entfernen.
)
Den Stecker der Glühlampe lösen.
)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.
)
Die Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Austausch der integrierten
seitlichen Zusatzblinker
)
Setzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Sockel des Außenspiegels und dem Blinker
an.
)
Kippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn
ab.
)
Klemmen Sie den Steckverbinder des
Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim CITROËN-
Händlernetz oder bei einer qualifizier ten Werkstatt.
Page 269 of 431
267Praktische Tipps

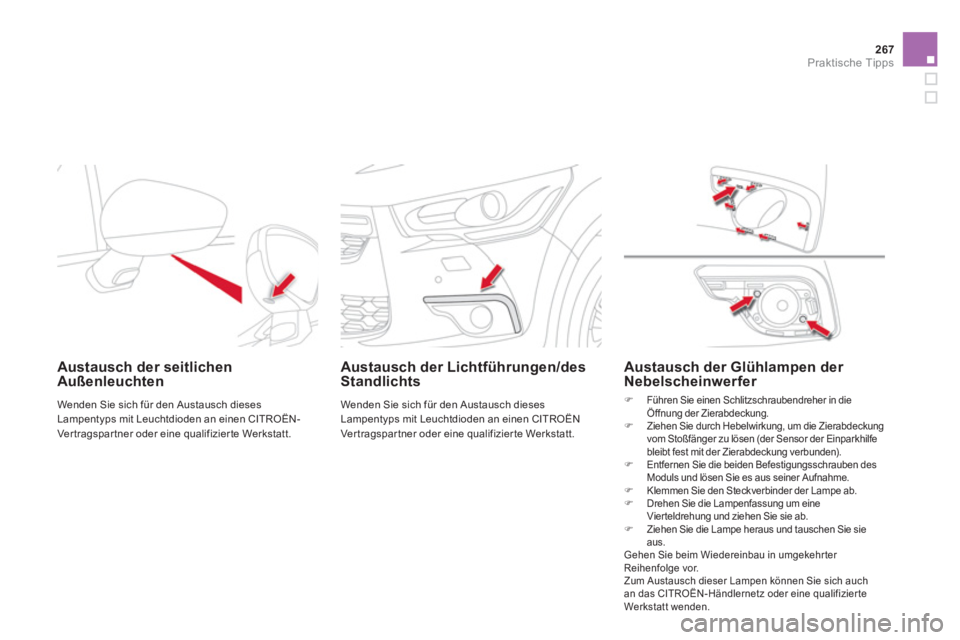

Austausch der seitlichen
Außenleuchten
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen CITROËN-
Ver tragspar tner oder eine qualifizier te Werkstatt.
Austausch der Lichtführungen/des
Standlichts
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen CITROËN
Ver tragspar tner oder eine qualifizier te Werkstatt.
Austausch der Glühlampen der
Nebelscheinwerfer
)
Führen Sie einen Schlitzschraubendreher in die
Öffnung der Zierabdeckung.
)
Ziehen Sie durch Hebelwirkung, um die Zierabdeckung
vom Stoßfänger zu lösen (der Sensor der Einparkhilfe
bleibt fest mit der Zierabdeckung verbunden).
)
Entfernen Sie die beiden Befestigungsschrauben des
Moduls und lösen Sie es aus seiner Aufnahme.
)
Klemmen Sie den Steckverbinder der Lampe ab.
)
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.
)
Ziehen Sie die Lampe heraus und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Zum Austausch dieser Lampen können Sie sich auch
an das CITROËN-Händlernetz oder eine qualifizier te
Werkstatt wenden.
Page 270 of 431
1.
Bremsleuchten/Standleuchten (P21/5W).
2. Standlicht (Dioden).
3. Blinkleuchten (PY21W bernsteingelb) .
4.
Rückfahrleuchten
(P21W).
5. Nebelleuchten (P21W).
Heckleuchten
Gelbe Glühlampen, wie die Blinkleuchten,
müssen durch Lampen gleicher Farbe und
Eigenschaften ersetzt werden.
Die Lampen, die sich auf der Heckklappe
befinden, sind mit Ausnahme der
Lichtführungen dekorative Elemente. Sie
dienen ausschließlich der Ästhetik.
Austausch der Bremsleuchten, Rückfahrleuchten und Blinker
Die drei Lampen werden von der Kofferraumaußenseite her ausgewechselt:
)
Öffnen Sie den Kofferraum,
)
lösen Sie das Zugangsgitter an der
entsprechenden seitlichen Abdeckung,
)
lösen Sie die beiden Muttern mit Hilfe eines 10er
Steckschlüssels und lösen Sie sie anschließend
per Hand,
)
klemmen Sie den Steckverbinder der Leuchte ab,
)
ziehen Sie die Leuchte vorsichtig heraus, indem
Sie an ihrem unteren Ende ziehen und sie nach
außen drehen.
)
entfernen Sie die Schaumdichtung,
)
lösen Sie die beiden kleinen Sekundärstecker,
)
biegen Sie die beiden Sperr federn auseinander und
ziehen Sie die Lampenfassung ab,
)
drehen Sie die Glühlampe um eine
Vier telumdrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht schräg,
sondern parallel zur Fahrzeugachse in die Führungen
einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die Beleuchtung zu
beeinträchtigen.
