269Praktische Tipps

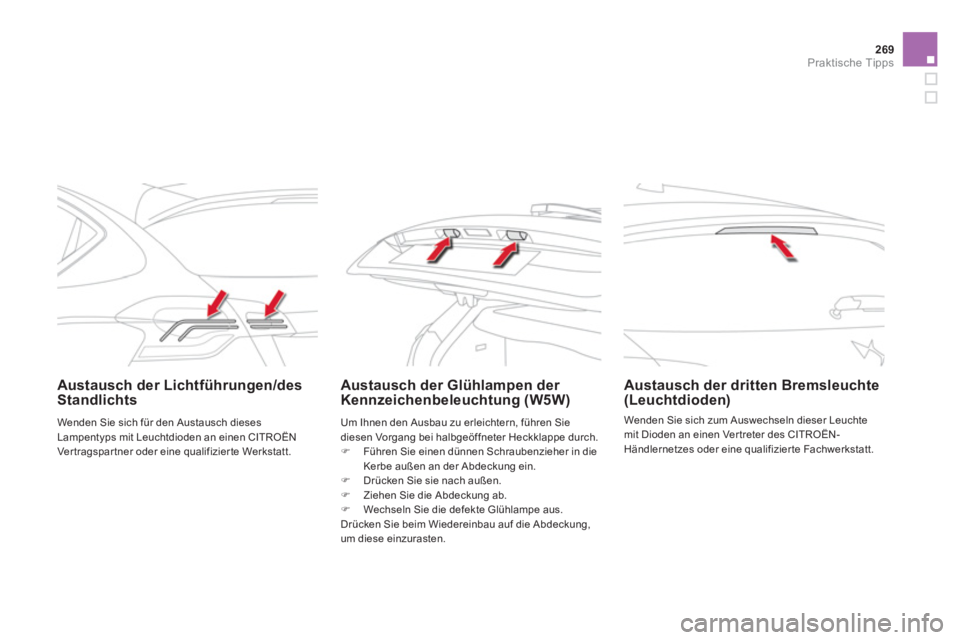

Austausch der Lichtführungen/des
Standlichts
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)
Austausch der dritten Bremsleuchte
(Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser Leuchte
mit Dioden an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizier te Fachwerkstatt.
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen CITROËN
Ver tragspar tner oder eine qualifizier te Werkstatt. Um Ihnen den Ausbau zu erleichtern, führen Sie
diesen Vorgang bei halbgeöffneter Heckklappe durch.
)
Führen Sie einen dünnen Schraubenzieher in die
Kerbe außen an der Abdeckung ein.
)
Drücken Sie sie nach außen.
)
Ziehen Sie die Abdeckung ab.
)
Wechseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die Abdeckung,
um diese einzurasten.
Page 272 of 431
Austausch einer Sicherung
Die Zange zum Abziehen der Sicherungen ist an
der Deckelrückseite des Sicherungskastens am
Armaturenbrett angebracht.
Zugang:
)
Zum Lösen des Deckels zuerst oben rechts, dann
links ziehen,
)
lösen Sie den Deckel vollständig und drehen Sie
ihn um,
Zugang zum Werkzeug
)
nehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.

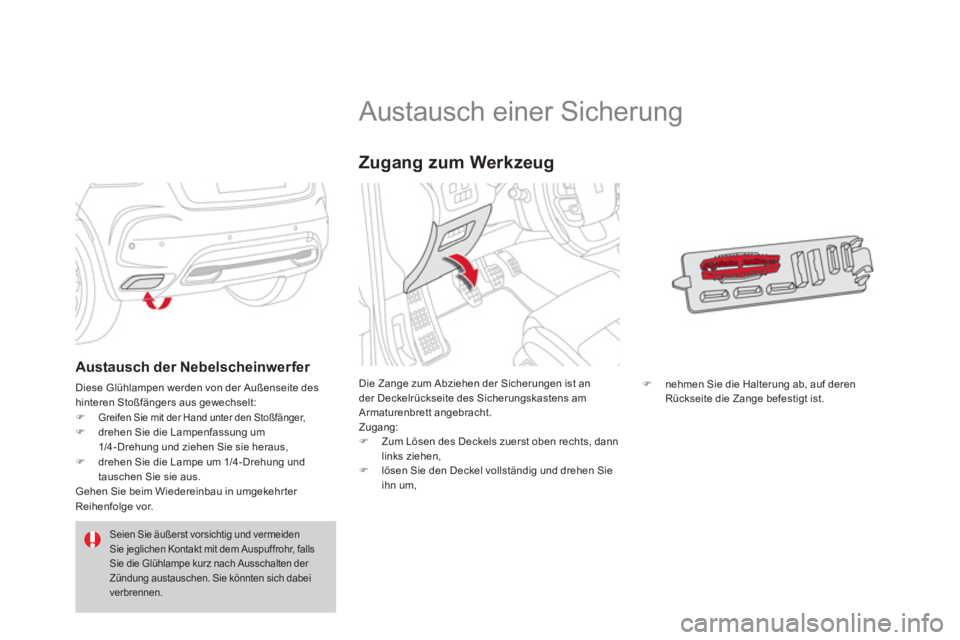

Austausch der Nebelscheinwerfer
Diese Glühlampen werden von der Außenseite des
hinteren Stoßfängers aus gewechselt:
)
Greifen Sie mit der Hand unter den Stoßfänger,
)
drehen Sie die Lampenfassung um
1/4-Drehung und ziehen Sie sie heraus,
)
drehen Sie die Lampe um 1/4-Drehung und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Seien Sie äußerst vorsichtig und vermeiden
Sie jeglichen Kontakt mit dem Auspuffrohr, falls
Sie die Glühlampe kurz nach Ausschalten der
Zündung austauschen. Sie könnten sich dabei
verbrennen.
Page 273 of 431
271Praktische Tipps
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktionier t.
Bitte wenden Sie sich an einen Ver treter
des CITROËN-Händlernetzes oder eine
qualifizier te Werkstatt, bevor Sie noch
weitere elektrische Zubehör teile oder
Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Ver wendung von elektrischem Zubehör ist,
welches nicht von CITROËN geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt CITROËN
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10 mA beträgt.

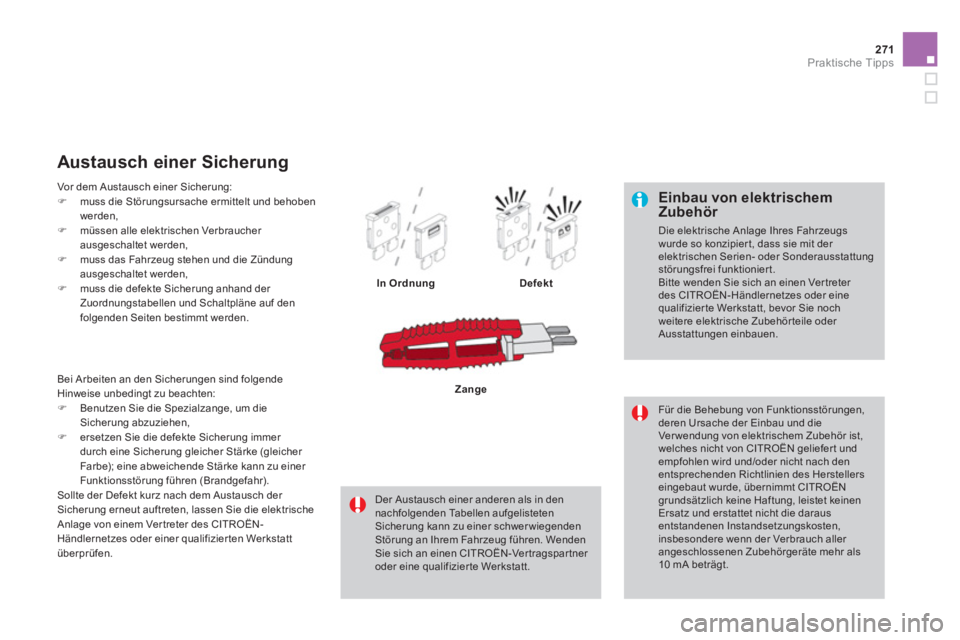

Vor dem Austausch einer Sicherung:
)
muss die Störungsursache ermittelt und behoben
werden,
)
müssen alle elektrischen Verbraucher
ausgeschaltet werden,
)
muss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
)
muss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf den
folgenden Seiten bestimmt werden.
Austausch einer Sicherung
In Ordnung
Defekt
Der Austausch einer anderen als in den
nachfolgenden Tabellen aufgelisteten
Sicherung kann zu einer schwer wiegenden
Störung an Ihrem Fahrzeug führen. Wenden
Sie sich an einen CITROËN-Ver tragspar tner
oder eine qualifizier te Werkstatt.
Zange
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen,
)
ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu einer
Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch der
Sicherung erneut auftreten, lassen Sie die elektrische
Anlage von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten Werkstatt
überprüfen.
Page 274 of 431
Sicherungen am
Armaturenbrett

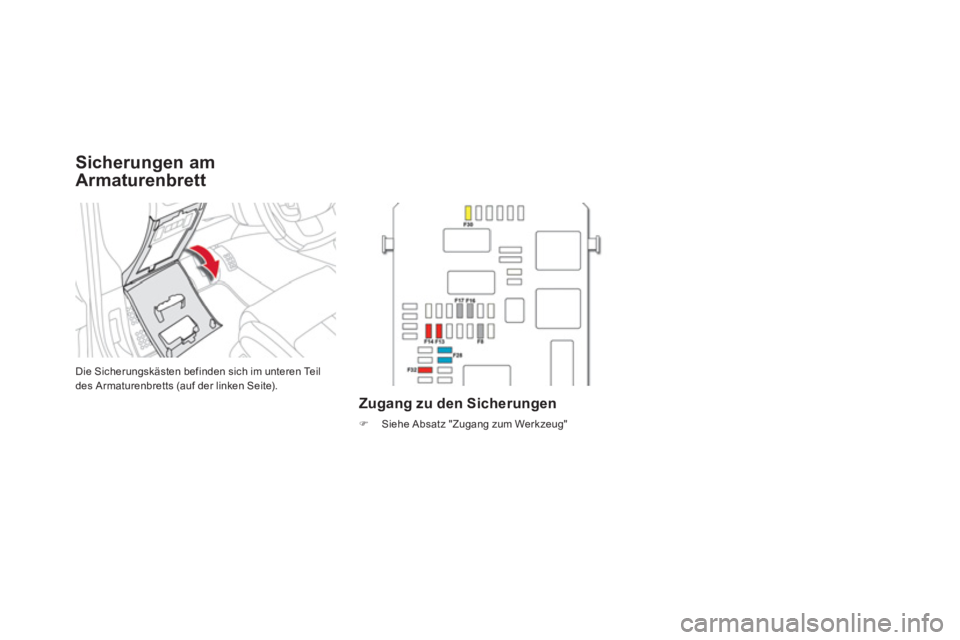

Die Sicherungskästen befinden sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
)
Siehe Absatz "Zugang zum Werkzeug"
Page 275 of 431
273Praktische Tipps
Sicherungskasten Nr. 1
Sicherungsnummer
Stärke
Abgesicherter Stromkreis
F8
3 A
Sirene Alarmanlage, Steuergerät Alarmanlage.
F13
10 A
Zigarettenanzünder.
F14
10 A
12 V-Steckdose Kofferraum.
F16
3 A
Beleuchtung großes multifunktionales Staufach, Leselampen hinten,
Beleuchtung Handschuhfach.
F17
3 A
Beleuchtung Sonnenblende, Leselampen vorne.
F28
15 A
Autoradio, Autoradio (Nachrüstung).
F30
20 A
Heckscheibenwischer.
F32
10 A
Hi-Fi-Verstärker.
Sicherungskasten Nr. 2
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F
36
15 A
12 V-Anschluss hinten
F37
-
Nicht belegt
F38
-
Nicht belegt
F39
-
Nicht belegt
F40
25 A
230 V/50 Hz-Anschluss
Sicherungstabellen
Page 276 of 431

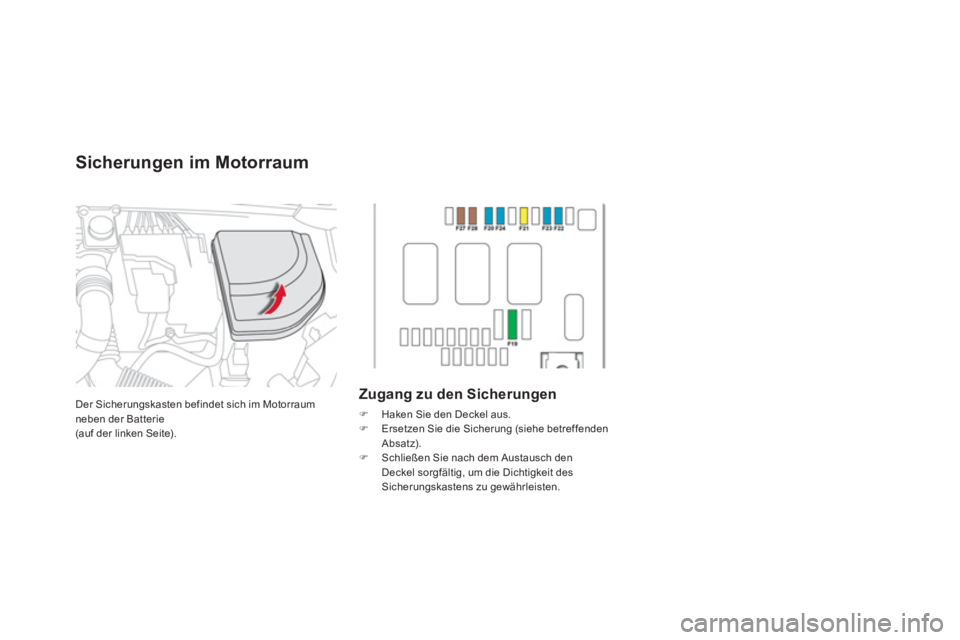

Der Sicherungskasten befindet sich im Motorraum
neben der Batterie
(auf der linken Seite).
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe betreffenden
Absatz).
)
Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Sicherungen im Motorraum
Page 277 of 431
275Praktische Tipps
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F19
30 A
Niedrige/hohe Geschwindigkeit Frontscheibenwischer
F20
15 A
Scheibenwaschpumpe vorne und hinten
F21
20 A
Scheinwerferwaschpumpe
F22
15 A
Signalhorn
F23
15 A
Fernlicht rechts
F24
15 A
Fernlicht links
F27
5 A
Abblendlicht links
F28
5 A
Abblendlicht rechts

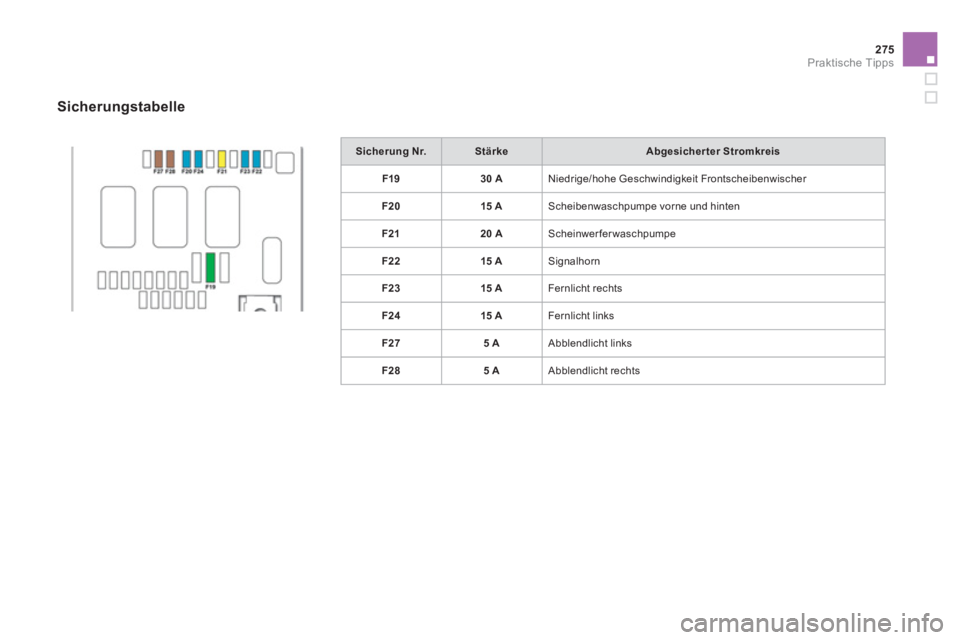

Sicherungstabelle
Page 278 of 431
12 V- Bat te r i e
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
)
die Motorhaube mit dem Hebel innen und dann
mit dem Hebel außen entriegeln,
)
die Motorhaube anheben und mit der
Haubenstütze feststellen,
)
heben Sie die Plastikabdeckung an, um an den
(+) Pol zu gelangen.
Zugang zur Batterie
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Ver wendung einer bleihaltigen
12V- Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch
oder das Abklemmen dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.
Vor jedem Eingriff
Stellen Sie das Fahrzeug sicher ab, ziehen
Sie die Parkbremse an, stellen Sie das
Getriebe in den Leerlauf und schalten Sie
anschließend die Zündung aus.
Stellen Sie sicher, dass alle elektrischen
Geräte ausgeschaltet sind.
Anleitung zum Star ten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
Page 279 of 431
277Praktische Tipps
)
Schließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A
und dann an den (+) Pol
der Hilfsbatterie B
an.
)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der Hilfsbatterie
B
(oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an.
)
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motor träger) an.
)
Star ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
)
Betätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofor t star tet, schalten Sie
die Zündung aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.
)
War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.

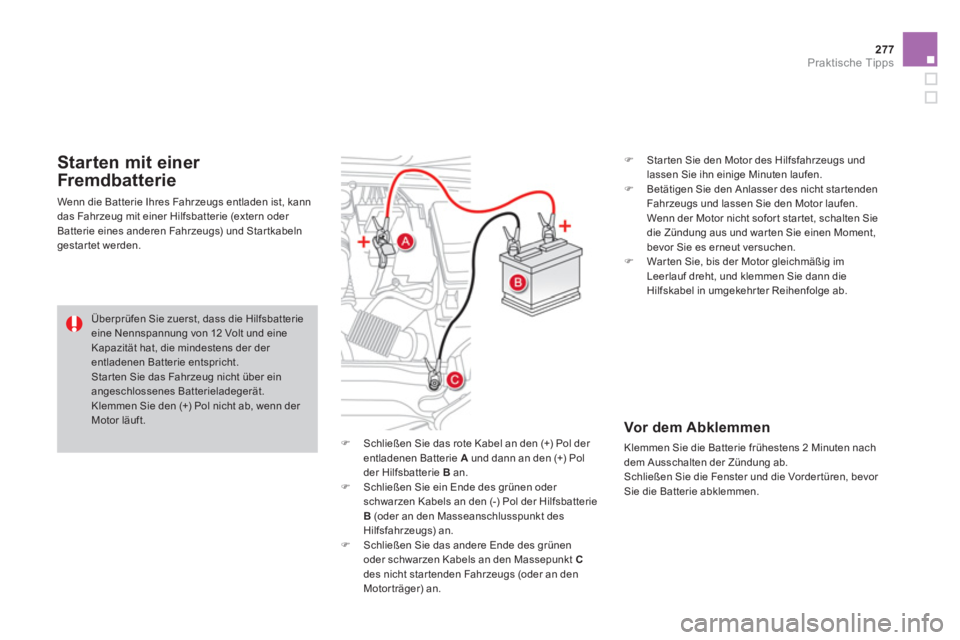

Starten mit einer
Fremdbat terie
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (extern oder
Batterie eines anderen Fahrzeugs) und Star tkabeln
gestar tet werden.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12 Volt und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor
Sie die Batterie abklemmen.
Page 280 of 431
Laden der Batterie mit einem
Batterieladegerät
)
Klemmen Sie die Fahrzeugbatterie ab.
)
Beachten Sie die Gebrauchsanweisung des
Ladegerät-Herstellers.
)
Beginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
)
Überprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäuber t werden.
Für das Wiederaufladen der Batterie ist beim
STOP & START-System kein Abklemmen
erforderlich.
Neuinitialisierung nach
Wiederanschluss
Nach jedem Wiederanschließen der Batterie schalten
Sie die Zündung ein und war ten Sie mindestens eine
Minute bis zum Anlassen, damit die Initialisierung der
elektronischen Systeme ermöglicht wird.
Gemäß der entsprechenden Kapitel müssen Sie
Folgendes selbst neuinitialisieren:
- die sequentiellen elektrischen Fensterheber,
- das Datum und die Uhrzeit,
- die Einstellungen des Autoradios oder des
integrierten Navigationssystems.
Stellen Sie sicher, dass nach Einschalten der
Zündung keine Fehlermeldungen vorliegen
oder Warnleuchten aufleuchten.
Sollten nach diesen Eingriffen jedoch
weiterhin leichte Störungen vorliegen,
wenden Sie sich an eine CITROËN-
Ver tragswerkstatt oder eine qualifizier te
Werkstatt.
)
Bringen Sie die geöffnete Kabelschelle E
am (+)
Pluspol der Batterie an.
)
Drücken Sie senkrecht auf die Schelle, um diese
richtig an der Batterie anzusetzen.
)
Schließen Sie die Schelle, indem Sie den Hebel
D
wieder nach unten drücken.
Wiederanschließen des
Pluspols (+)
Abklemmen des Pluspols (+)
)
Drücken Sie den Hebel D
so weit wie möglich
nach oben, um die Schelle E
zu entriegeln.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
