Page 201 of 431
199Jazda
Na postoju, przy pracujÄ…cym silniku, aby
unieruchomić samochód, należy koniecznie ręcznie
włączyć hamulec postojowy ciągnąc
za dźwignię A
.
Unieruchomienie
samochodu,
przy
pracujÄ…cym silniku
Z hamowania awaryjnego należy
korzystać jedynie w wyjątkowych
sytuacjach.
Przed opuszczeniem samochodu
sprawdzić, czy kontrolka hamulca
postojowego w zestawie wskaźników
zapaliła się na stałe.
WÅ‚Ä…czenie hamulca postojowego jest
sygnalizowane:
- przez zapalenie kontrolki
hamulca i kontrolki P
na
dźwigni A
,
- przez wyświetlenie komunikatu
"Parking brake on" (Hamulec
postojowy włączony).
Po otwarciu drzwi kierowcy, jeżeli hamulec
postojowy nie jest włączony, włącza się sygnał
dźwiękowy i wyświetla komunikat; chyba że
w przypadku automatycznej skrzyni biegów
dźwignia zmiany biegów jest w położeniu P
.
WyjÄ…tkowe sytuacje
W niektórych warunkach (uruchamianie
silnika...), hamulec postojowy może
dostosować siłę zaciśnięcia. Jest to normalne
działanie.
W celu przemieszczenia samochodu o kilka
centymetrów bez uruchamiania silnika, przy
włączonym zapłonie nacisnąć pedał hamulca
i wyłączyć hamulec postojowy ciągnąc,
a
następnie zwalniając
dźwignię A
. Całkowite
zwolnienie hamulca postojowego jest
sygnalizowane przez zgaśnięcie kontrolki
dźwigni A
, kontrolki w zestawie wskaźników
oraz wyświetlenie komunikatu "Parking brake
off " (Hamulec postojowy wyłączony).
W przypadku usterki hamulca postojowego
w położeniu włączonym
lub usterki
akumulatora, zawsze możliwe jest awaryjne
wyłączenie hamulca.
Hamowanie awaryjne
W razie usterki dynamicznej
kontroli stabilności sygnalizowanej
zapaleniem siÄ™ tej kontrolki,
stabilność hamowania nie jest
zapewniona.
W tym wypadku stabilność samochodu musi
zapewnić kierowca poprzez wielokrotne
"ciągnięcie-zwalnianie" dźwigni A
. W razie usterki układu hamulca nożnego lub w
wyjątkowej sytuacji (na przykład: zasłabnięcie
kierowcy, jazda pod kontrolÄ… innej osoby...),
pociągnięcie i przytrzymanie dźwigni A
umożliwia zatrzymanie samochodu.
Dynamiczna kontrola stabilności gwarantuje
stabilność podczas hamowania awaryjnego.
W razie usterki hamowania awaryjnego zostaje
wyświetlony komunikat "Usterka hamulca
postojowego".

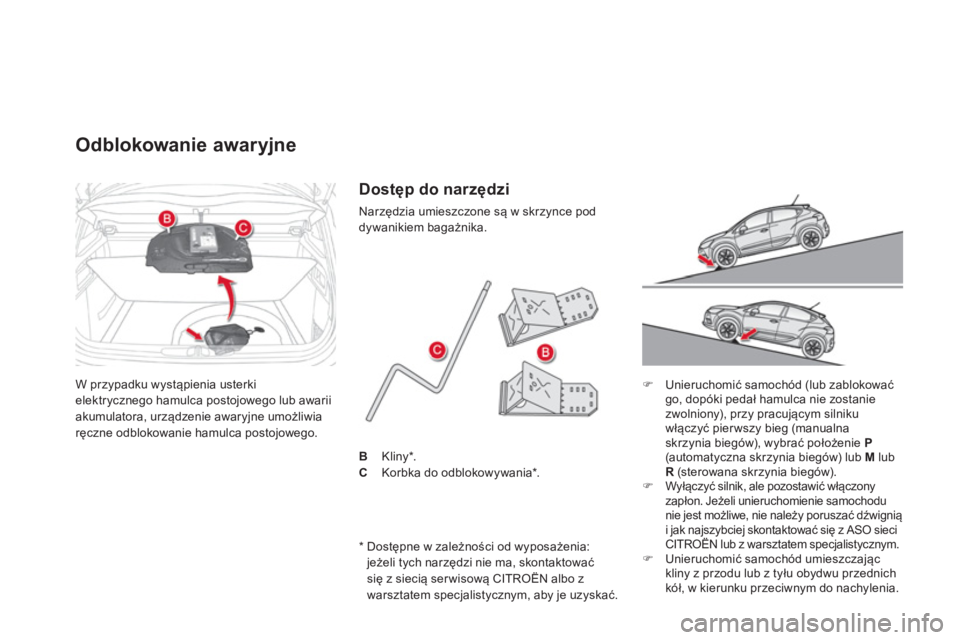

Page 202 of 431
W przypadku wystÄ…pienia usterki
elektrycznego hamulca postojowego lub awarii
akumulatora, urządzenie awaryjne umożliwia
ręczne odblokowanie hamulca postojowego.
Odblokowanie awaryjne
)
Unieruchomić samochód (lub zablokować
go, dopóki pedał hamulca nie zostanie
zwolniony), przy pracujÄ…cym silniku
włączyć pier wszy bieg (manualna
skrzynia biegów), wybrać położenie P
(automatyczna skrzynia biegów) lub M
lub
R
(sterowana skrzynia biegów).
)
Wyłączyć silnik, ale pozostawić włączony
zapłon. Jeżeli unieruchomienie samochodu
nie jest możliwe, nie należy poruszać dźwignią
i jak najszybciej skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
)
Unieruchomić samochód umieszczając
kliny z przodu lub z tyłu obydwu przednich
kół, w kierunku przeciwnym do nachylenia.
Dostęp do narzędzi
Narzędzia umieszczone są w skrzynce pod
dywanikiem bagażnika.
B
Kliny*.
C
Korbka do odblokowywania*.
* Dostępne w zależności od wyposażenia:
jeżeli tych narzędzi nie ma, skontaktować
się z siecią serwisową CITROËN albo z
warsztatem specjalistycznym, aby je uzyskać.

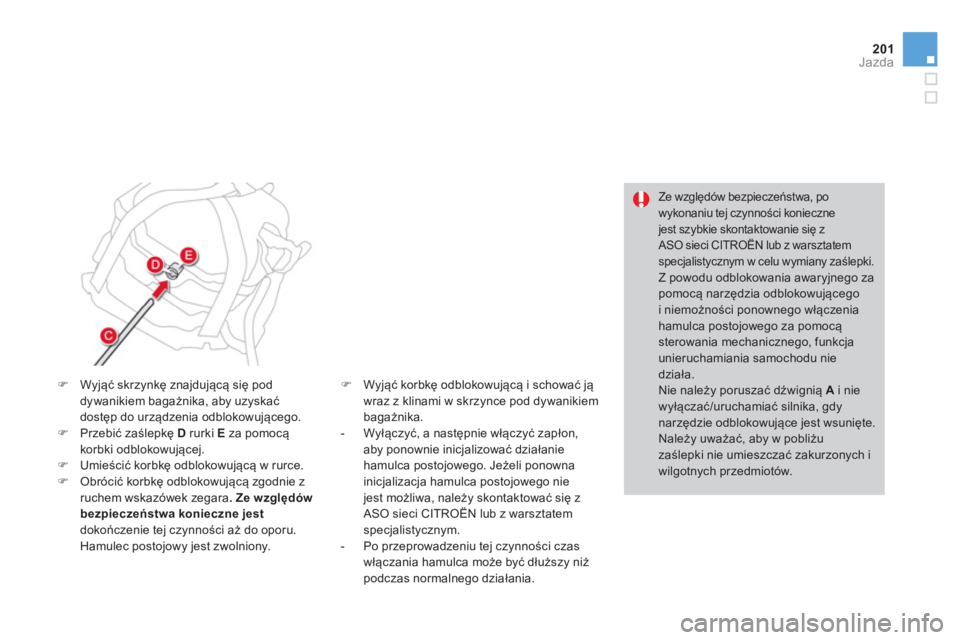

Page 203 of 431
201Jazda
Ze względów bezpieczeństwa, po
wykonaniu tej czynności konieczne
jest szybkie skontaktowanie siÄ™ z
ASO sieci CITROËN lub z warsztatem
specjalistycznym w celu wymiany zaślepki.
Z powodu odblokowania awaryjnego za
pomocą narzędzia odblokowującego
i niemożności ponownego włączenia
hamulca postojowego za pomocÄ…
sterowania mechanicznego, funkcja
unieruchamiania samochodu nie
działa.
Nie należy poruszać dźwignią A
i nie
wyłączać/uruchamiać silnika, gdy
narzędzie odblokowujące jest wsunięte.
Należy uważać, aby w pobliżu
zaślepki nie umieszczać zakurzonych i
wilgotnych przedmiotów.
)
Wyjąć skrzynkę znajdującą się pod
dywanikiem bagażnika, aby uzyskać
dostęp do urządzenia odblokowującego.
)
Przebić zaślepkę D
rurki E
za pomocÄ…
korbki odblokowujÄ…cej.
)
Umieścić korbkę odblokowującą w rurce.
)
Obrócić korbkę odblokowującą zgodnie z
ruchem wskazówek zegara . Ze względów
bezpieczeństwa konieczne jest
dokończenie tej czynności aż do oporu.
Hamulec postojowy jest zwolniony.
)
Wyjąć korbkę odblokowującą i schować ją
wraz z klinami w skrzynce pod dywanikiem
bagażnika.
- Wyłączyć, a następnie włączyć zapłon,
aby ponownie inicjalizować działanie
hamulca postojowego. Jeżeli ponowna
inicjalizacja hamulca postojowego nie
jest możliwa, należy skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
- Po przeprowadzeniu tej czynno
ści czas
włączania hamulca może być dłuższy niż
podczas normalnego działania.
Page 204 of 431
Usterki działania
W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach, należy zatrzymać
samochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Sytuacje
Skutki
Wyświetlenie komunikatu " Usterka hamulca postojowego
"
oraz zapalenie się następujących kontrolek:
- Funkcje automatycznie są wyłączone.
- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.
- Elektryczny hamulec postojowy można włączyć jedynie ręcznie.
Wyświetlenie komunikatu " Usterka hamulca postojowego
"
oraz zapalenie się następujących kontrolek:
- Ręczne zwolnienie elektrycznego hamulca postojowego jest możliwe jedynie
po naciśnięciu pedału przyspieszenia i zwolnieniu dźwigni.
- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.
- Automatyczne funkcje i ręczne włączanie hamulca są dostępne.
Wyświetlenie komunikatu " Usterka hamulca postojowego
"
oraz zapalenie się następują
cych kontrolek:
- Funkcje automatycznie są wyłączone.
- Pomoc przy ruszaniu na wzniesieniu jest wyłączona.
Page 205 of 431
203Jazda
Sytuacje
Skutki
Aby zaciągnąć elektryczny hamulec postojowy:
)
zatrzymać samochód i wyłączyć zapłon,
)
pociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca,
)
włączyć zapłon i sprawdzić, czy zapaliła się kontrolka elektrycznego hamulca
postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Aby zwolnić elektryczny hamulec postojowy:
)
włączyć zapłon,
)
pociągnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie
pu
ścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po włączeniu
zapłonu, procedury te nie działają. Zatrzymać samochód na poziomej powierzchni i
sprawdzić system w ASO sieci CITROËN lub w warsztacie specjalistycznym. i ewentualnie
miga
Wyświetlenie komunikatu " Usterka hamulca postojowego
"
oraz zapalenie się następujących kontrolek:
- Dostępne są jedynie funkcje automatycznego włączania hamulca po
wyłączeniu silnika i automatycznego zwalniania hamulca po przyspieszeniu.
- Włączanie/wyłączanie ręczne elektrycznego hamulca postojowego oraz
hamowanie awaryjne są niedostępne.
i ewentualnie
miga
Usterka akumulatora:
- Zapalenie siÄ™ kontrolki akumulatora wymaga natychmiastowego zatrzymania
samochodu z zachowaniem niezbędnych środków ostrożności. Zatrzymać
i
unieruchomić samochód (w razie potrzeby podłożyć dwa kliny pod koła).
- Włączyć elektryczny hamulec postojowy przed wyłączeniem silnika.

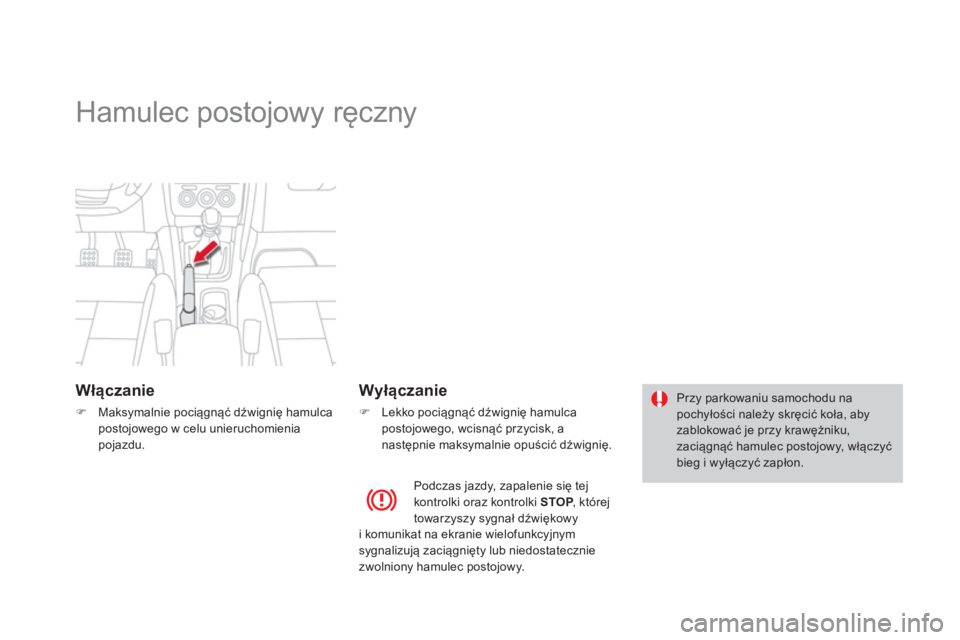

Page 206 of 431
Hamulec postojowy ręczny
WÅ‚Ä…czanie
)
Maksymalnie pociągnąć dźwignię hamulca
postojowego w celu unieruchomienia
pojazdu.
Wyłączanie
)
Lekko pociągnąć dźwignię hamulca
postojowego, wcisnąć przycisk, a
następnie maksymalnie opuścić dźwignię. Przy parkowaniu samochodu na
pochyłości należy skręcić koła, aby
zablokować je przy krawężniku,
zaciągnąć hamulec postojowy, włączyć
bieg i wyłączyć zapłon.
Podczas jazdy, zapalenie siÄ™ tej
kontrolki oraz kontrolki STOP
, której
towarzyszy sygnał dźwiękowy
i komunikat na ekranie wielofunkcyjnym
sygnalizują zaciągnięty lub niedostatecznie
zwolniony hamulec postojowy.

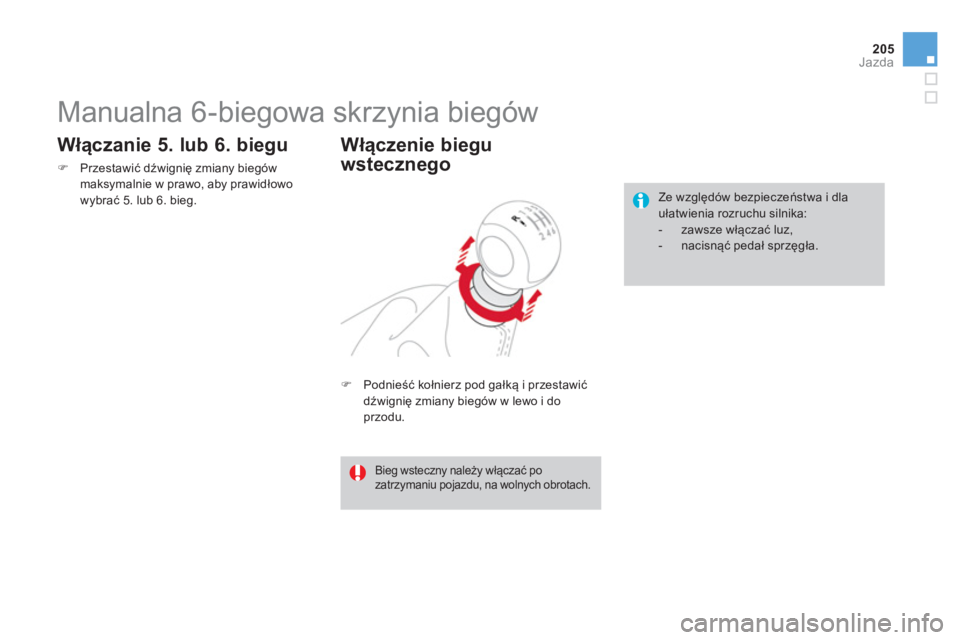

Page 207 of 431
205Jazda
Manualna 6-biegowa skrzynia biegów
)
Podnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do
przodu.
WÅ‚Ä…czenie biegu
wstecznego
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:
- zawsze włączać luz,
- nacisnąć pedał sprzęgła.
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych obrotach.
WÅ‚Ä…czanie 5. lub 6. biegu
)
Przestawić dźwignię zmiany biegów
maksymalnie w prawo, aby prawidłowo
wybrać 5. lub 6. bieg.

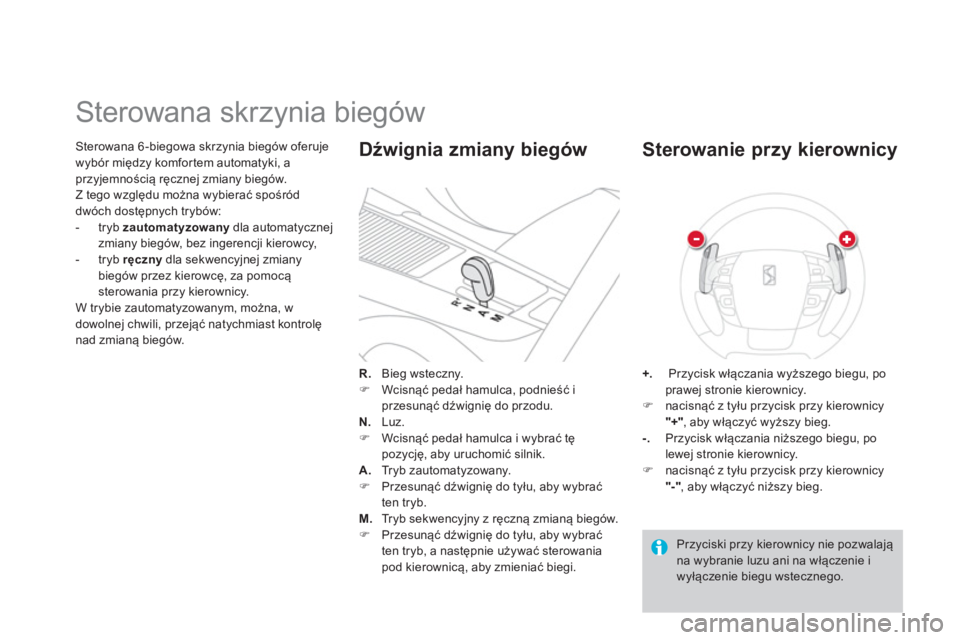

Page 208 of 431
Sterowana 6 -biegowa skrzynia biegów oferuje
wybór między komfortem automatyki, a
przyjemnością ręcznej zmiany biegów.
Z tego względu można wybierać spośród
dwóch dostępnych trybów:
- tryb zautomatyzowany
dla automatycznej
zmiany biegów, bez ingerencji kierowcy,
- tryb ręczny
dla sekwencyjnej zmiany
biegów przez kierowcę, za pomocą
sterowania przy kierownicy.
W trybie zautomatyzowanym, można, w
dowolnej chwili, przejąć natychmiast kontrolę
nad zmianą biegów.
Sterowana skrzynia biegów
R.
Bieg wsteczny.
)
Wcisnąć pedał hamulca, podnieść i
przesunąć dźwignię do przodu.
N.
Luz.
)
Wcisnąć pedał hamulca i wybrać tę
pozycję, aby uruchomić silnik.
A.
Tr y b z a u t o m a t y z o w a n y.
)
Przesunąć dźwignię do tyłu, aby wybrać
ten tryb.
M.
Tryb sekwencyjny z ręczną zmianą biegów.
)
Przesunąć dźwignię do tyłu, aby wybrać
ten tryb, a następnie używać sterowania
pod kierownicą, aby zmieniać biegi.
Dźwignia zmiany biegów
+.
Przycisk włączania wyższego biegu, po
prawej stronie kierownicy.
)
nacisnąć z tyłu przycisk przy kierownicy
"+"
, aby włączyć wyższy bieg.
-.
Przycisk włączania niższego biegu, po
lewej stronie kierownicy.
)
nacisnąć z tyłu przycisk przy kierownicy
"-"
, aby włączyć niższy bieg.
Sterowanie przy kierownicy
Przyciski przy kierownicy nie pozwalajÄ…
na wybranie luzu ani na włączenie i
wyłączenie biegu wstecznego.

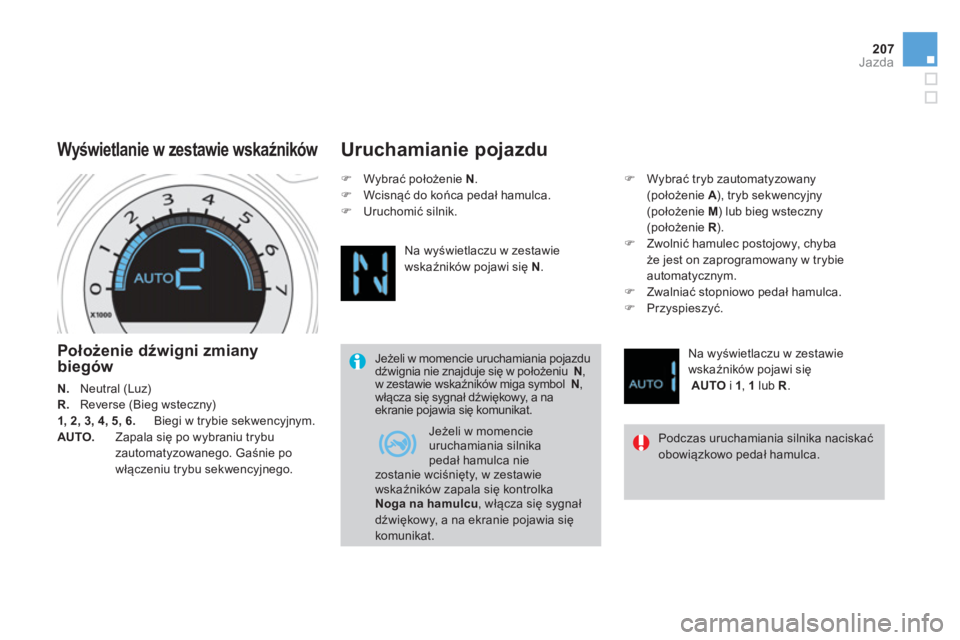

Page 209 of 431
207Jazda
Położenie dźwigni zmiany
biegów
N.
Neutral (Luz)
R.
Reverse (Bieg wsteczny)
1, 2, 3, 4, 5, 6.
Biegi w trybie sekwencyjnym.
AUTO.
Zapala siÄ™ po wybraniu trybu
zautomatyzowanego. Gaśnie po
włączeniu trybu sekwencyjnego.
Wyświetlanie w zestawie wskaźników
Uruchamianie pojazdu
Jeżeli w momencie uruchamiania pojazdu
dźwignia nie znajduje się w położeniu N
,
w zestawie wskaźników miga symbol N
,
włącza się sygnał dźwiękowy, a na
ekranie pojawia siÄ™ komunikat.
)
Wybrać położenie N
.
)
Wcisnąć do końca pedał hamulca.
)
Uruchomić silnik.
Na wyświetlaczu w zestawie
wskaźników pojawi się N
.
)
Wybrać tryb zautomatyzowany
(położenie A
), tryb sekwencyjny
(położenie M
) lub bieg wsteczny
(położenie R
).
)
Zwolnić hamulec postojowy, chyba
że jest on zaprogramowany w trybie
automatycznym.
)
Zwalniać stopniowo pedał hamulca.
)
Przyspieszyć.
Na wyświetlaczu w zestawie
wskaźników pojawi się
AUTO
i 1
, 1
lub R
.
Podczas uruchamiania silnika naciskać
obowiązkowo pedał hamulca.
Jeżeli w momencie
uruchamiania silnika
pedał hamulca nie
zostanie wciśnięty, w zestawie
wskaźników zapala się kontrolka
Noga na hamulcu
, włącza się sygnał
dźwiękowy, a na ekranie pojawia się
komunikat.
Page 210 of 431
W celu otrzymania optymalnego
przyspieszenia, na przykład przy
wyprzedzaniu, należy mocno nacisnąć
pedał przyspieszenia pokonując punkt
oporu.
Czasowe przejęcie kontroli nad
zmianą biegów
Możliwe jest czasowe przejęcie kontroli nad
zmianą biegów za pomocą sterowania przy
kierownicy "+"
oraz "-"
: jeżeli obroty silnika
na to pozwalają, żądanie zmiany biegów jest
uwzględnione.
Funkcja ta może być wykorzystana w
sytuacjach, które można przewidzieć, jak na
przykład wyprzedzanie lub zbliżanie się do
zakrętu.
Po kilku sekundach bez działania na
przełączniki skrzynia biegów powróci do
automatycznej zmiany biegów.

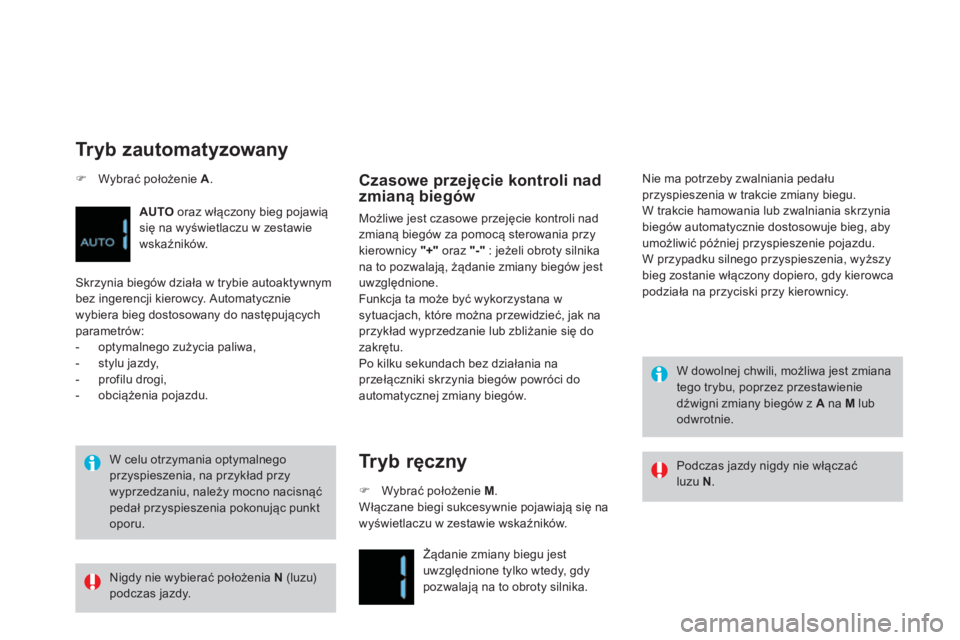

Tr y b ręczny
)
Wybrać położenie A
.
Tr y b z a u t o m a t y z o w a n y
AUTO
oraz włączony bieg pojawią
się na wyświetlaczu w zestawie
wskaźników.
Skrzynia biegów działa w trybie autoaktywnym
bez ingerencji kierowcy. Automatycznie
wybiera bieg dostosowany do następujących
parametrów:
- optymalnego zużycia paliwa,
- stylu jazdy,
- profilu drogi,
- obciążenia pojazdu.
)
Wybrać położenie M
.
WÅ‚Ä…czane biegi sukcesywnie pojawiajÄ… siÄ™ na
wyświetlaczu w zestawie wskaźników.
Żądanie zmiany biegu jest
uwzględnione tylko wtedy, gdy
pozwalają na to obroty silnika. Nie ma potrzeby zwalniania pedału
przyspieszenia w trakcie zmiany biegu.
W trakcie hamowania lub zwalniania skrzynia
biegów automatycznie dostosowuje bieg, aby
umożliwić później przyspieszenie pojazdu.
W przypadku silnego przyspieszenia, wyższy
bieg zostanie włączony dopiero, gdy kierowca
podziała na przyciski przy kierownicy.
Nigdy nie wybierać po
łożenia N
(luzu)
podczas jazdy.
Podczas jazdy nigdy nie włączać
luzu N
.
W dowolnej chwili, możliwa jest zmiana
tego trybu, poprzez przestawienie
dźwigni zmiany biegów z A
na M
lub
odwrotnie.
