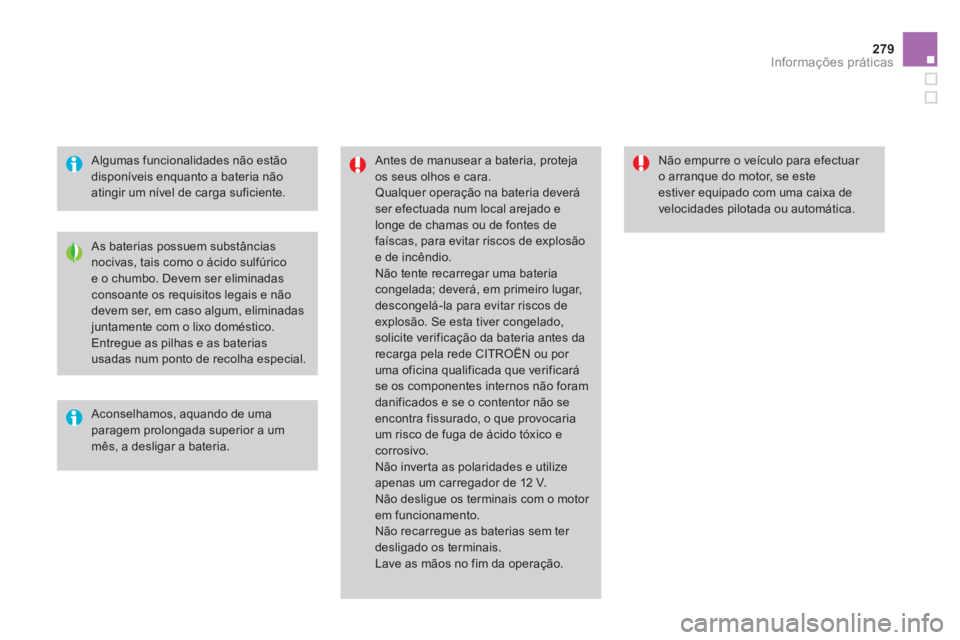

279Informações práticas
Algumas funcionalidades não estão
disponíveis enquanto a bateria não
atingir um nível de carga suficiente.
Antes de manusear a bateria, proteja
os seus olhos e cara.
Qualquer operação na bateria deverá
ser efectuada num local arejado e
longe de chamas ou de fontes de
faíscas, para evitar riscos de explosão
e de incêndio.
Não tente recarregar uma bateria
congelada; deverá, em primeiro lugar,
descongelá-la para evitar riscos de
explosão. Se esta tiver congelado,
solicite verificação da bateria antes da
recarga pela rede CITROËN ou por
uma oficina qualificada que verificará
se os componentes internos não foram
danificados e se o contentor não se
encontra fissurado, o que provocaria
um risco de fuga de ácido tóxico e
corrosivo.
Não inverta as polaridades e utilize
apenas um carregador de 12 V.
Não desligue os terminais com o motor
em funcionamento.
Não recarregue as baterias sem ter
desligado os terminais.
Lave as mãos no fim da operação.
Aconselhamos, aquando de uma
paragem prolongada superior a um
mês, a desligar a bateria.
As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e não
devem ser, em caso algum, eliminadas
juntamente com o lixo doméstico.
Entregue as pilhas e as baterias
usadas num ponto de recolha especial.
Não empurre o veículo para efectuar
o arranque do motor, se este
estiver equipado com uma caixa de
velocidades pilotada ou automática.
Page 282 of 431

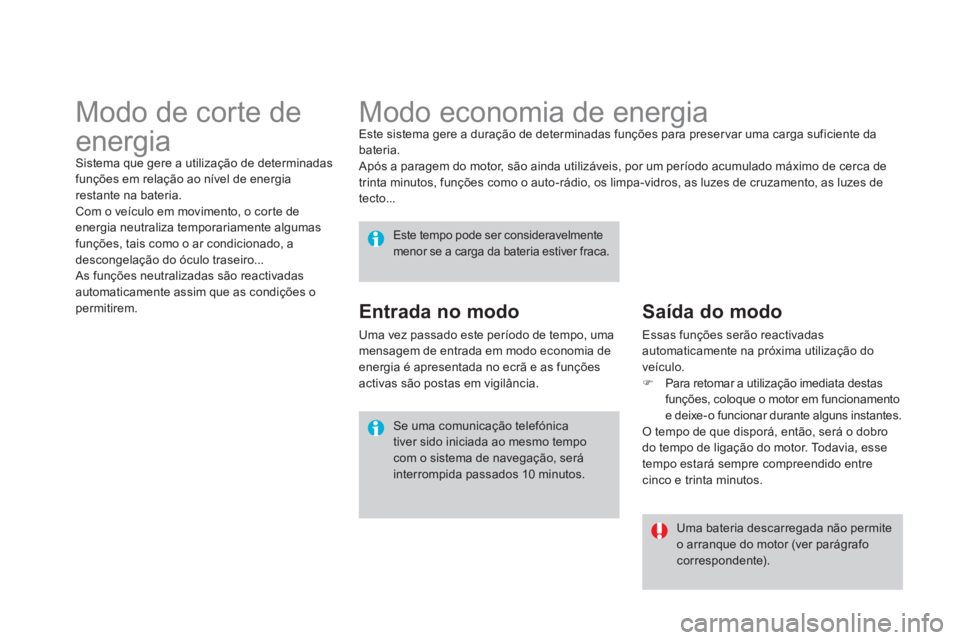

Modo economia de energia
Este sistema gere a duração de determinadas funções para preser var uma carga suficiente da
bateria.
Após a paragem do motor, são ainda utilizáveis, por um período acumulado máximo de cerca de
trinta minutos, funções como o auto-rádio, os limpa-vidros, as luzes de cruzamento, as luzes de
tecto...
Este tempo pode ser consideravelmente
menor se a carga da bateria estiver fraca.
Uma bateria descarregada não permite
o arranque do motor (ver parágrafo
correspondente). Se uma comunicação telefónica
tiver sido iniciada ao mesmo tempo
com o sistema de navegação, será
interrompida passados 10 minutos.
Entrada no modo
Uma vez passado este período de tempo, uma
mensagem de entrada em modo economia de
energia é apresentada no ecrã e as funções
activas são postas em vigilância.
Saída do modo
Essas funções serão reactivadas
automaticamente na próxima utilização do
veículo.
)
Para retomar a utilização imediata destas
funções, coloque o motor em funcionamento
e deixe-o funcionar durante alguns instantes.
O tempo de que disporá, então, será o dobro
do tempo de ligação do motor. Todavia, esse
tempo estará sempre compreendido entre
cinco e trinta minutos.
Modo de corte de
energia
Sistema que gere a utilização de determinadas
funções em relação ao nível de energia
restante na bateria.
Com o veículo em movimento, o corte de
energia neutraliza temporariamente algumas
funções, tais como o ar condicionado, a
descongelação do óculo traseiro...
As funções neutralizadas são reactivadas
automaticamente assim que as condições o
permitirem.
Page 283 of 431
281Informações práticas

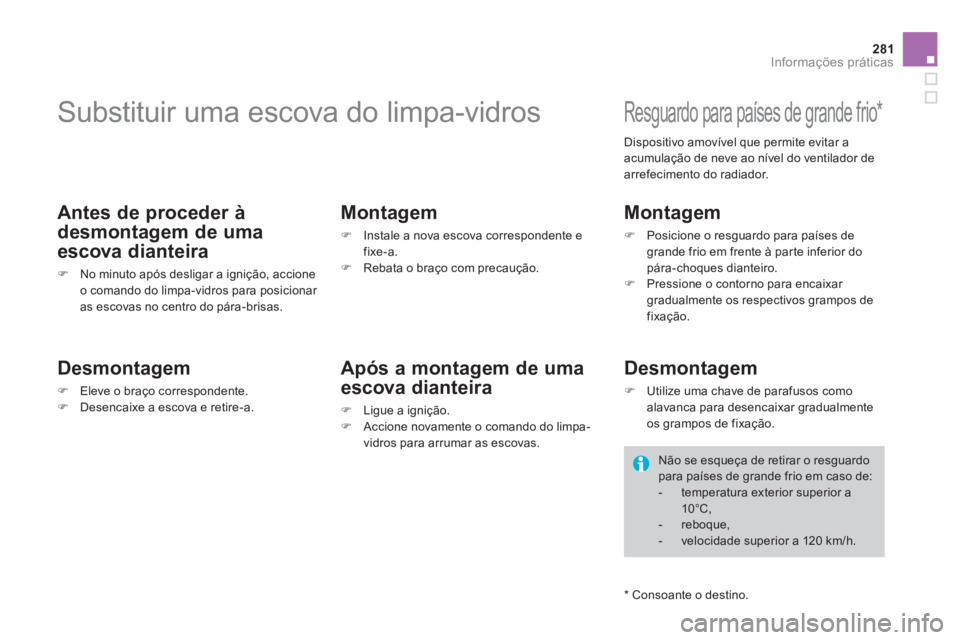

Substituir uma escova do limpa-vidros
Antes de proceder à
desmontagem de uma
escova dianteira
)
No minuto após desligar a ignição, accione
o comando do limpa-vidros para posicionar
as escovas no centro do pára-brisas.
Desmontagem
)
Eleve o braço correspondente.
)
Desencaixe a escova e retire-a.
Montagem
)
Instale a nova escova correspondente e
fixe-a.
)
Rebata o braço com precaução.
Após a montagem de uma
escova dianteira
)
Ligue a ignição.
)
Accione novamente o comando do limpa-
vidros para arrumar as escovas.
Resguardo para países de grande frio *
Montagem
)
Posicione o resguardo para países de
grande frio em frente à parte inferior do
pára-choques dianteiro.
)
Pressione o contorno para encaixar
gradualmente os respectivos grampos de
fixação.
Desmontagem
)
Utilize uma chave de parafusos como
alavanca para desencaixar gradualmente
os grampos de fixação.
*
Consoante o destino.
Não se esqueça de retirar o resguardo
para países de grande frio em caso de:
- temperatura exterior superior a
10°C,
- reboque,
- velocidade superior a 120 km/h.
Dispositivo amovível que permite evitar a
acumulação de neve ao nível do ventilador de
arrefecimento do radiador.
Page 284 of 431

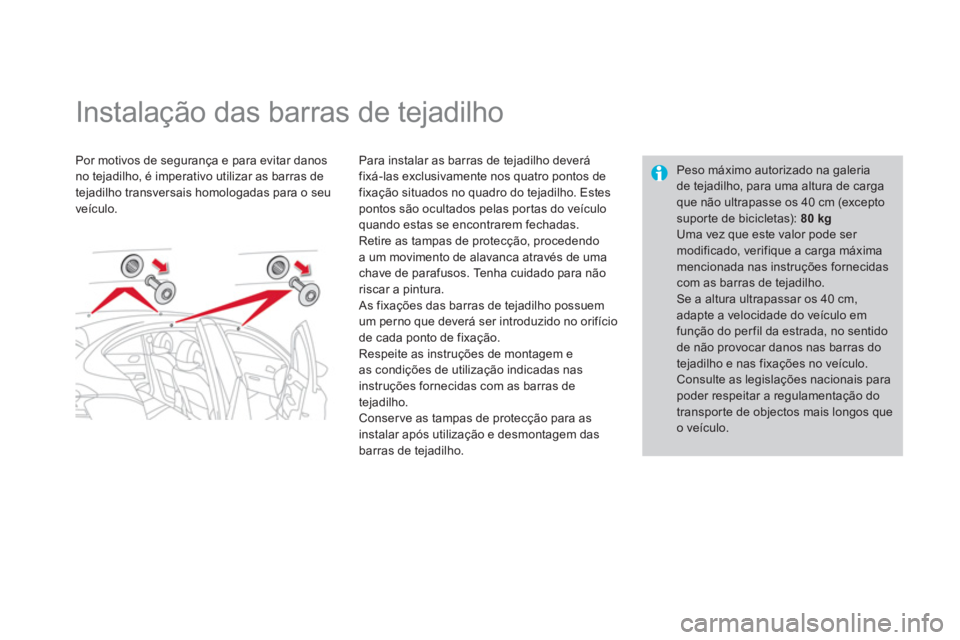

Instalação das barras de tejadilho
Por motivos de segurança e para evitar danos
no tejadilho, é imperativo utilizar as barras de
tejadilho transversais homologadas para o seu
veículo.
Para instalar as barras de tejadilho deverá
fixá-las exclusivamente nos quatro pontos de
fixação situados no quadro do tejadilho. Estes
pontos são ocultados pelas portas do veículo
quando estas se encontrarem fechadas.
Retire as tampas de protecção, procedendo
a um movimento de alavanca através de uma
chave de parafusos. Tenha cuidado para não
riscar a pintura.
As fixações das barras de tejadilho possuem
um perno que deverá ser introduzido no orifício
de cada ponto de fixação.
Respeite as instruções de montagem e
as condições de utilização indicadas nas
instruções fornecidas com as barras de
tejadilho.
Conser ve as tampas de protecção para as
instalar após utilização e desmontagem das
barras de tejadilho.
Peso máximo autorizado na galeria
de tejadilho, para uma altura de carga
que não ultrapasse os 40 cm (excepto
suporte de bicicletas): 80
kg
Uma vez que este valor pode ser
modificado, verifique a carga máxima
mencionada nas instruções fornecidas
com as barras de tejadilho.
Se a altura ultrapassar os 40 cm,
adapte a velocidade do veículo em
função do per fil da estrada, no sentido
de não provocar danos nas barras do
tejadilho e nas fixações no veículo.
Consulte as legislações nacionais para
poder respeitar a regulamentação do
transporte de objectos mais longos que
o veículo.
Page 285 of 431
283Informações práticas

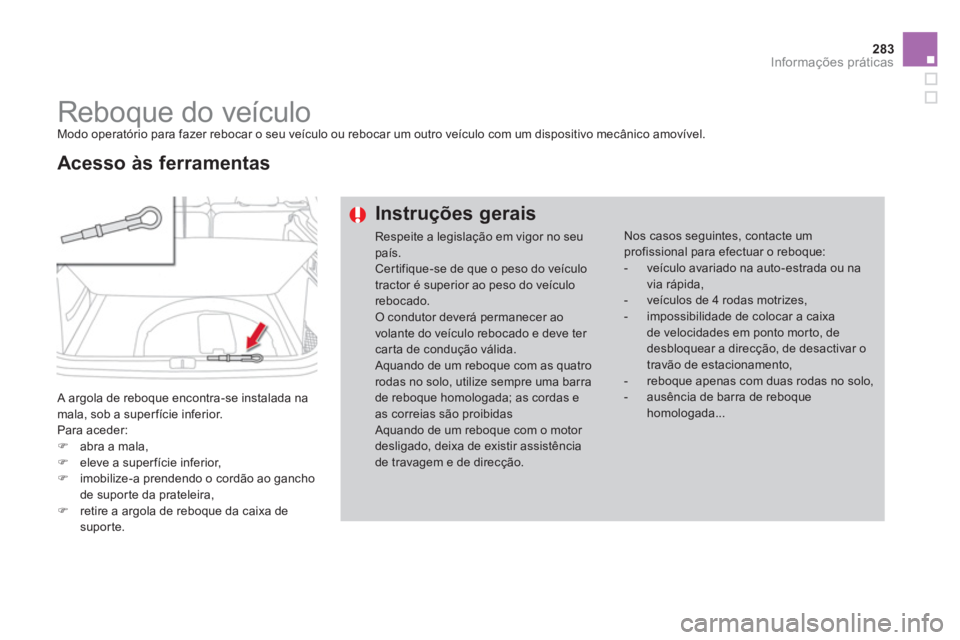

Reboque do veículo
Modo operatório para fazer rebocar o seu veículo ou rebocar um outro veículo com um dispositivo mecânico amovível.
A argola de reboque encontra-se instalada na
mala, sob a super fície inferior.
Para aceder:
)
abra a mala,
)
eleve a super fície inferior,
)
imobilize-a prendendo o cordão ao gancho
de suporte da prateleira,
)
retire a argola de reboque da caixa de
suporte.
Acesso às ferramentas
Instruções gerais
Respeite a legislação em vigor no seu
país.
Certifique-se de que o peso do veículo
tractor é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao
volante do veículo rebocado e deve ter
carta de condução válida.
Aquando de um reboque com as quatro
rodas no solo, utilize sempre uma barra
de reboque homologada; as cordas e
as correias são proibidas
Aquando de um reboque com o motor
desligado, deixa de existir assistência
de travagem e de direcção. Nos casos seguintes, contacte um
profissional para efectuar o reboque:
- veículo avariado na auto-estrada ou na
via rápida,
- veículos de 4 rodas motrizes,
- impossibilidade de colocar a caixa
de velocidades em ponto morto, de
desbloquear a direcção, de desactivar o
travão de estacionamento,
- reboque apenas com duas rodas no solo,
- ausência de barra de reboque
homologada...
Page 286 of 431
)

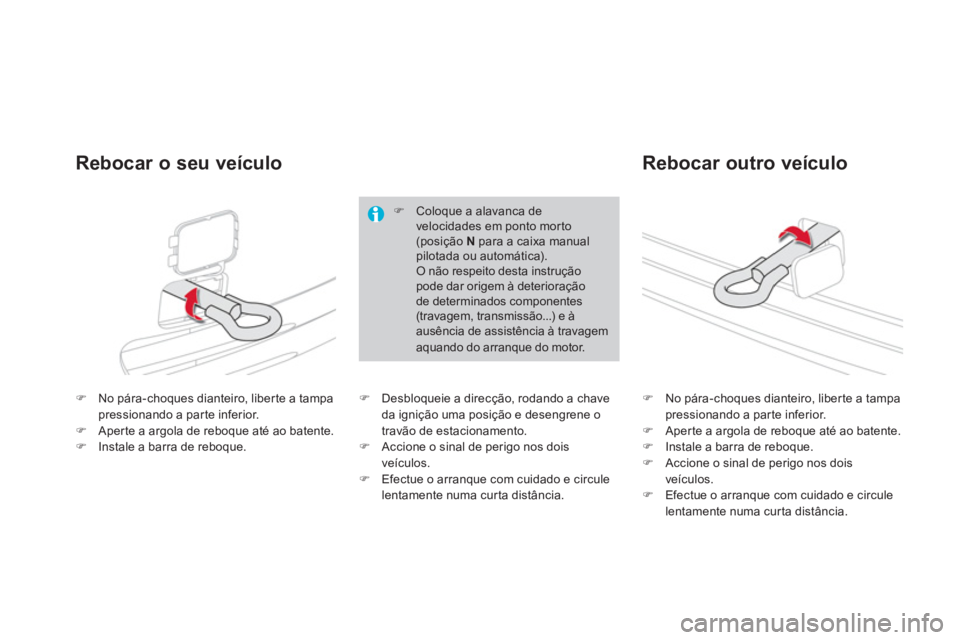

No pára-choques dianteiro, liberte a tampa
pressionando a parte inferior.
)
Aperte a argola de reboque até ao batente.
)
Instale a barra de reboque.
)
No pára-choques dianteiro, liberte a tampa
pressionando a parte inferior.
)
Aperte a argola de reboque até ao batente.
)
Instale a barra de reboque.
)
Accione o sinal de perigo nos dois
veículos.
)
Efectue o arranque com cuidado e circule
lentamente numa curta distância.
Rebocar o seu veículo
Rebocar outro veículo
)
Coloque a alavanca de
velocidades em ponto morto
(posição N
para a caixa manual
pilotada ou automática).
O não respeito desta instrução
pode dar origem à deterioração
de determinados componentes
(travagem, transmissão...) e à
ausência de assistência à travagem
aquando do arranque do motor.
)
Desbloqueie a direcção, rodando a chave
da ignição uma posição e desengrene o
travão de estacionamento.
)
Accione o sinal de perigo nos dois
veículos.
)
Efectue o arranque com cuidado e circule
lentamente numa curta distância.
Page 287 of 431
285Informações práticas

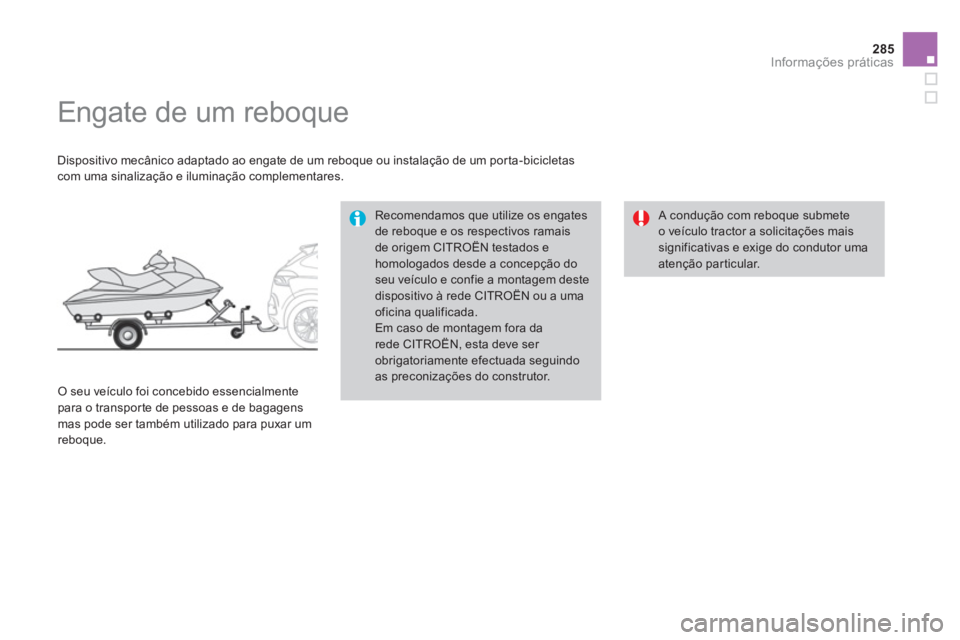

Engate de um reboque
Dispositivo mecânico adaptado ao engate de um reboque ou instalação de um porta-bicicletas
com uma sinalização e iluminação complementares.
Recomendamos que utilize os engates
de reboque e os respectivos ramais
de origem CITROËN testados e
homologados desde a concepção do
seu veículo e confie a montagem deste
dispositivo à rede CITROËN ou a uma
oficina qualificada.
Em caso de montagem fora da
rede CITROËN, esta deve ser
obrigatoriamente efectuada seguindo
as preconizações do construtor.
O seu veículo foi concebido essencialmente
para o transporte de pessoas e de bagagens
mas pode ser também utilizado para puxar um
reboque.
A condução com reboque submete
o veículo tractor a solicitações mais
significativas e exige do condutor uma
atenção particular.
Page 288 of 431

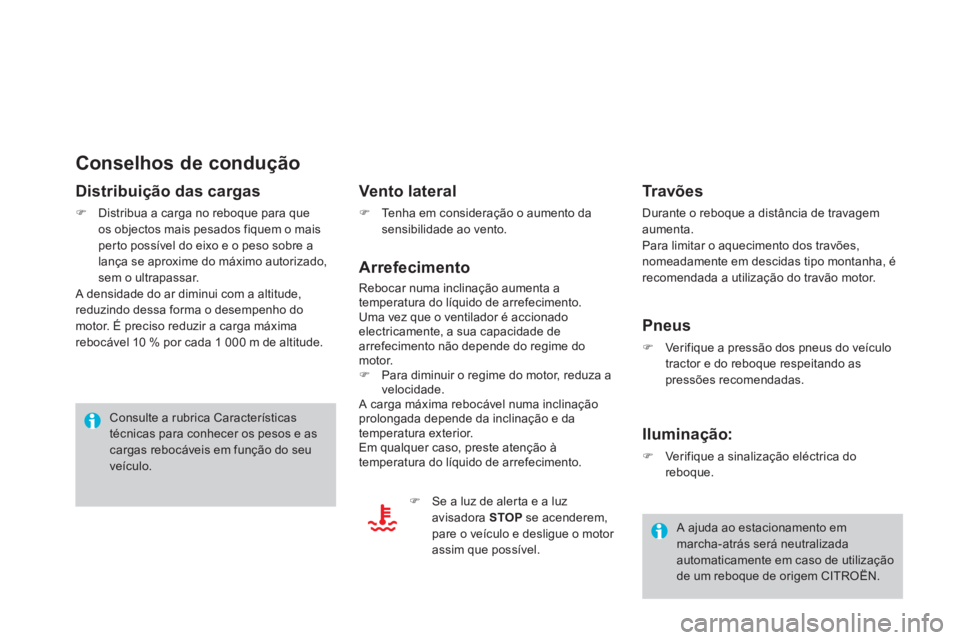

Conselhos de condução
Distribuição das cargas
)
Distribua a carga no reboque para que
os objectos mais pesados fiquem o mais
perto possível do eixo e o peso sobre a
lança se aproxime do máximo autorizado,
sem o ultrapassar.
A densidade do ar diminui com a altitude,
reduzindo dessa forma o desempenho do
motor. É preciso reduzir a carga máxima
rebocável 10 % por cada 1 000 m de altitude.
Vento lateral
)
Tenha em consideração o aumento da
sensibilidade ao vento.
Arrefecimento
Rebocar numa inclinação aumenta a
temperatura do líquido de arrefecimento.
Uma vez que o ventilador é accionado
electricamente, a sua capacidade de
arrefecimento não depende do regime do
motor.
)
Para diminuir o regime do motor, reduza a
velocidade.
A carga máxima rebocável numa inclinação
prolongada depende da inclinação e da
temperatura exterior.
Em qualquer caso, preste atenção à
temperatura do líquido de arrefecimento.
)
Se a luz de alerta e a luz
avisadora STOP
se acenderem,
pare o veículo e desligue o motor
assim que possível.
A ajuda ao estacionamento em
marcha-atrás será neutralizada
automaticamente em caso de utilização
de um reboque de origem CITROËN.
Tr a v õ e s
Durante o reboque a distância de travagem
aumenta.
Para limitar o aquecimento dos travões,
nomeadamente em descidas tipo montanha, é
recomendada a utilização do travão motor.
Pneus
)
Verifique a pressão dos pneus do veículo
tractor e do reboque respeitando as
pressões recomendadas.
Iluminação:
)
Verifique a sinalização eléctrica do
reboque.
Consulte a rubrica Características
técnicas para conhecer os pesos e as
cargas rebocáveis em função do seu
veículo.
Page 289 of 431
287Informações práticas
Acessórios
É proposta, pela rede CITROËN, uma vasta gama de acessórios e de peças de origem.
Estes acessórios e peças são testados e aprovados tanto em fiabilidade como em segurança.
Todos eles se encontram adaptados ao seu veículo e beneficiam da referência e garantia CITROËN.
"Conforto":
deflectores de porta, cortinas laterais, cortina
traseira, módulo isotérmico, cabide fixo no
encosto de cabeça, lâmpada de leitura,
retrovisor para caravana, difusor e cartuchos
de ambientador, ajuda ao estacionamento...
"Solução de transporte":
tapetes da mala, caixa do compartimento da
mala, rede da mala, calços da mala, barras de
tejadilho transversais, porta-bicicletas, porta-
esquis, caixas de tejadilho, caixas de tejadilho
DS, engates de reboque, cablagens do engate
de reboque...
"Estilo":
punho da alavanca de velocidades, apoio de
pés em alumínio, jantes em alumínio, estrutura
dos retrovisores cromada...
"Segurança":
alarme anti-intrusão, caixa antielevação,
sistema de identificação de veículo roubado,
elevações e cadeiras para crianças, teste
de alcoolémia, estojo de primeiros socorros,
extintor, grelha divisória para animais, cinto de
segurança para animais de estimação, triângulo
de pré-sinalização, colete de segurança de alta
visibilidade, anti-roubo das rodas, correntes de
neve, revestimentos antiderrapantes... Em caso de montagem de um engate
de reboque e do respectivo ramal fora
da rede CITROËN, esta montagem
deve ser efectuada imperativamente
consoante as preconizações do
construtor.
*
Para evitar riscos de bloqueio dos pedais:
- verifique o posicionamento e fixação
correctos dos tapetes adicionais,
- nunca sobreponha vários tapetes.
"Protecção":
tapetes adicionais * , coberturas dos bancos
compatíveis com os airbags laterais, palas,
frisos de protecção de portas, frisos de
protecção para pára-choques, coberturas
de protecção para animais de estimação,
cobertura de protecção do veículo...
Kits de transformação
Poderá obter kits de transformação "Empresa"
para passar de um veículo de empresa a um
veículo comercial e vice-versa (de acordo com
a legislação em vigor).
Page 290 of 431
"Multimédia":
auto-rádios, comando sob o volante para
o auto-rádio, altifalantes, módulo Hi-Fi, kit
mãos-livres Bluetooth, navegações nómadas,
suporte semi-integrado de navegação nómada,
CD de actualização da cartografia, assistente
de ajuda à condução, ecrã de vídeo nómada,
suporte de vídeo nómada, tomada 230V/50Hz,
adaptador sector 230V/12V, carregador de
telemóvel compatível com Iphone
®, suporte
para telefone/smartphone, WiFi on board...
Junto da rede CITROËN poderá, igualmente,
obter produtos de limpeza e de manutenção
(interior e exterior) - entre os quais, os
produtos ecológicos da gama "TECHNATURE"
- produtos de reposição de nível (líquido de
lava-vidros...), canetas de retoques e bombas
de pintura correspondentes à tinta exacta do
seu veículo, recargas (cartucho para o kit de
desempanagem provisória dos pneus...), ...
Instalação de emissores de
rádio-comunicação
Antes da instalação de emissores
de radio-comunicação como pós-
equipamento, com antena exterior
no seu veículo, poderá consultar a
rede CITROËN que lhe apresentará
as características dos emissores
(banda de frequência, potência de
saída máxima, posição da antena,
condições específicas de instalação)
que podem ser montadas, de acordo
com a Directiva de Compatibilidade
Electromagnética Automóvel
(2004/104/CE).
A instalação de um equipamento
ou de um acessório eléctrico não
referenciado pela CITROËN pode
originar uma avaria no sistema
electrónico do seu veículo e um
consumo excessivo.
Agradecemos que tenha esta
precaução em atenção e aconselhamo-
lo a contactar um representante
da marca CITROËN para que lhe
apresente a gama dos equipamentos
ou acessórios referenciados.
Consoante a legislação em vigor nos
países, os coletes de segurança de
alta visibilidade, os triângulos de pré-
sinalização, os testes de alcoolemia,
as lâmpadas e fusíveis de substituição
podem ser obrigatórios a bordo do
veículo.
