Page 271 of 431
269Informações práticas
Substituição das guias de luzes/
luzes de presença
Substituição das luzes da chapa
de matrícula (W5W)
Substituir a terceira luz de stop
(díodos)
Para a substituição deste tipo de luz de diodos,
consulte a rede CITROËN ou uma oficina
qualificada.
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada. Para facilitar a desmontagem, efectue este
procedimento com a porta da mala semi-
aberta.
)
Insira uma chave de parafusos fina no
entalhe no exterior da parte transparente.
)
Empurre para o exterior.
)
Retire o transparente.
)
Substitua a lâmpada com defeito.
Para a montagem, pressione a parte
transparente para a desencaixar.
Page 272 of 431

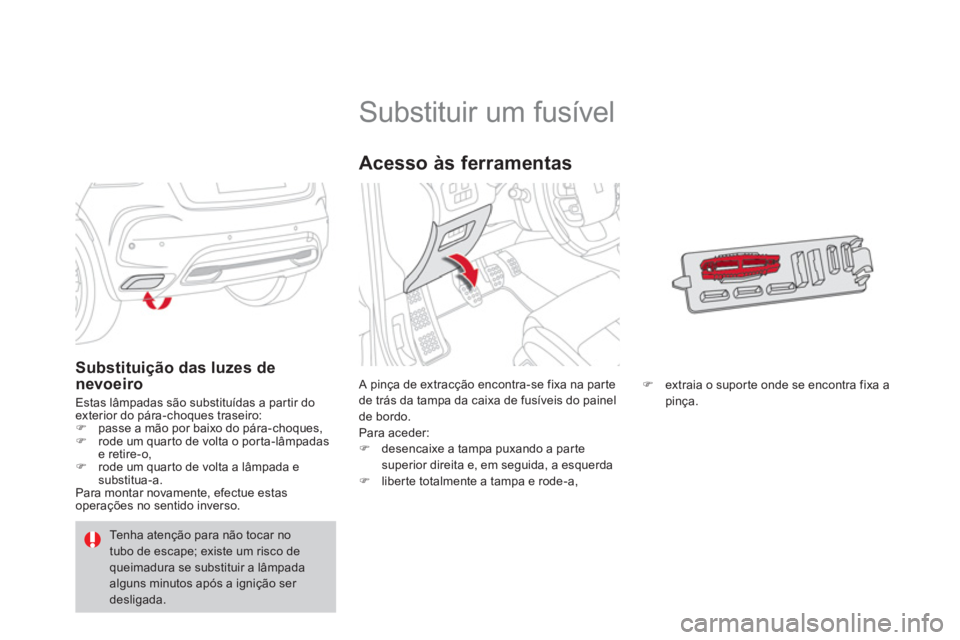

Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
Para aceder:
)
desencaixe a tampa puxando a parte
superior direita e, em seguida, a esquerda
)
liberte totalmente a tampa e rode-a,
Acesso às ferramentas
)
extraia o suporte onde se encontra fixa a
pinça.
Substituição das luzes de
nevoeiro
Estas lâmpadas são substituídas a partir do
exterior do pára-choques traseiro:
)
passe a mão por baixo do pára-choques,
)
rode um quarto de volta o porta-lâmpadas
e retire-o,
)
rode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações no sentido inverso.
Tenha atenção para não tocar no
tubo de escape; existe um risco de
queimadura se substituir a lâmpada
alguns minutos após a ignição ser
desligada.
Page 273 of 431
271Informações práticas
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
prescrições, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.

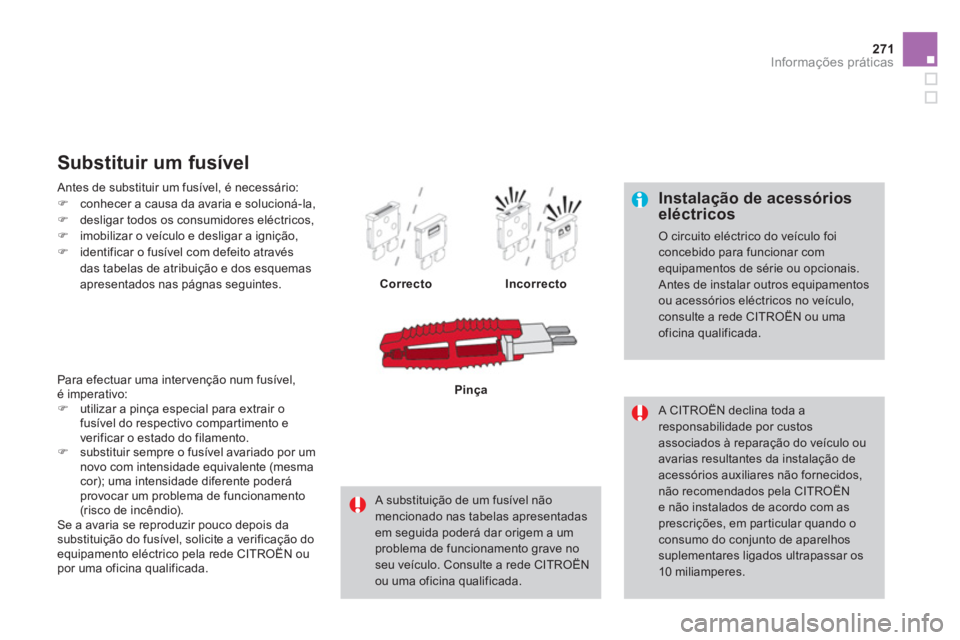

Antes de substituir um fusível, é necessário:
)
conhecer a causa da avaria e solucioná-la,
)
desligar todos os consumidores eléctricos,
)
imobilizar o veículo e desligar a ignição,
)
identificar o fusível com defeito através
das tabelas de atribuição e dos esquemas
apresentados nas págnas seguintes.
Substituir um fusível
Correcto
Incorrecto
A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede CITROËN
ou uma oficina qualificada.
Pinça
Para efectuar uma inter venção num fusível,
é imperativo:
)
utilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
)
substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada.
Page 274 of 431

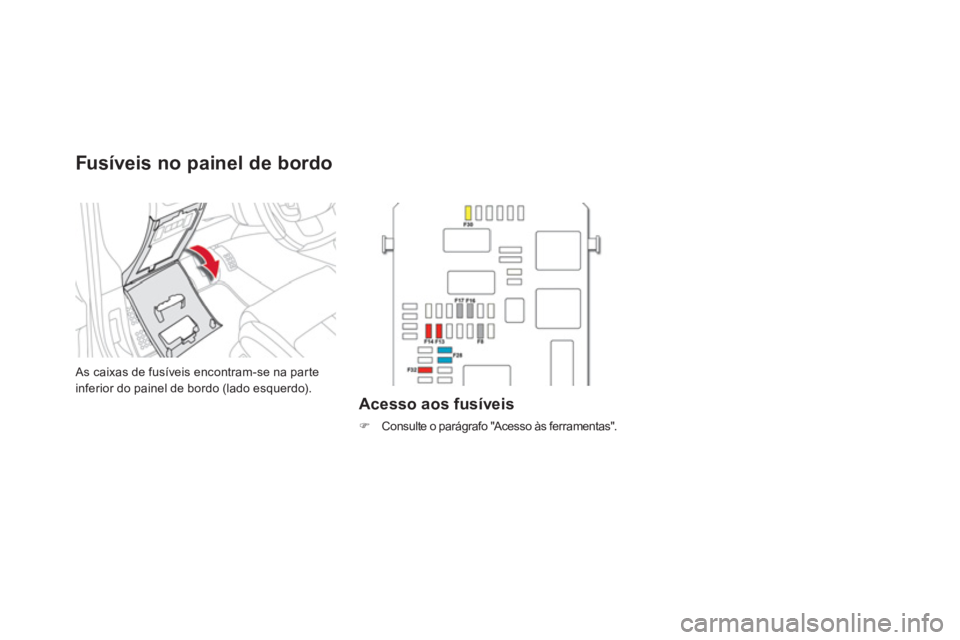

Fusíveis no painel de bordo
As caixas de fusíveis encontram-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
)
Consulte o parágrafo "Acesso às ferramentas".
Page 275 of 431
273Informações práticas
Caixa 1
Fusível N.°
Intensidade
Funções
F8
3 A
Sirene do alarme, calculador do alarme.
F13
10 A
Isqueiro.
F14
10 A
Tomada de 12 V mala.
F16
3 A
Iluminação do grande compartimento de arrumação multifuncional,
luzes de leitura de mapas traseiras, iluminação do porta-luvas.
F17
3 A
Iluminação da pala de sol, luzes de leitura de mapas dianteiras.
F28
15 A
Auto-rádio, auto-rádio (pós-equipamento).
F30
20 A
Limpa-vidros traseiro.
F32
10 A
Amplificador Hi-Fi.
Caixa 2
Fusível N.°
Intensidade
Funções
F36
15 A
Tomada de 12 V traseira.
F37
-
Não utilizado.
F38
-
Não utilizado.
F39
-
Não utilizado.
F40
25 A
Tomada de 230 V/50 Hz.
Tabela de fusíveis
Page 276 of 431

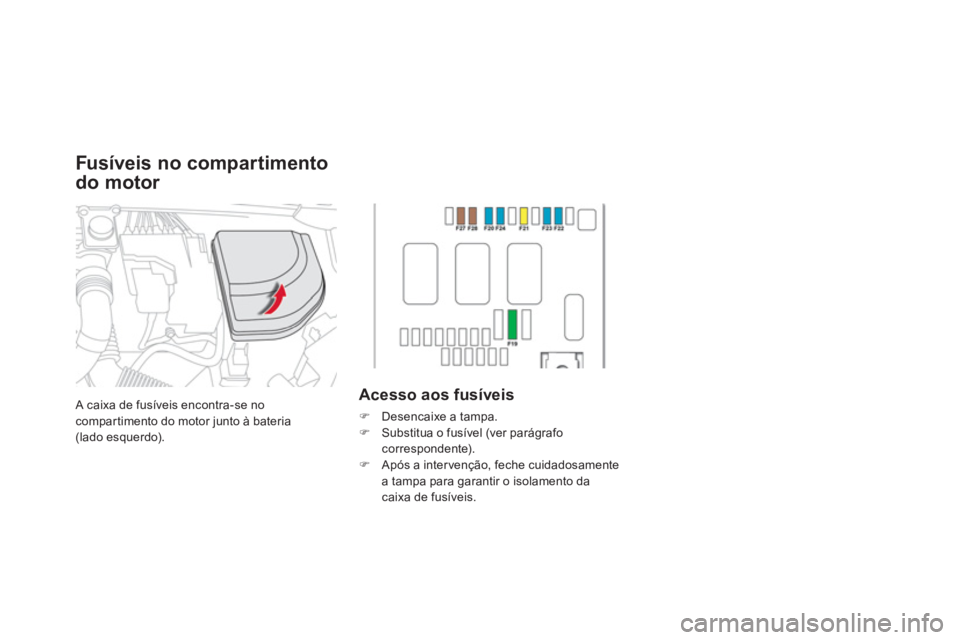

A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria
(lado esquerdo).
Acesso aos fusíveis
)
Desencaixe a tampa.
)
Substitua o fusível (ver parágrafo
correspondente).
)
Após a inter venção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis.
Fusíveis no compar timento
do motor

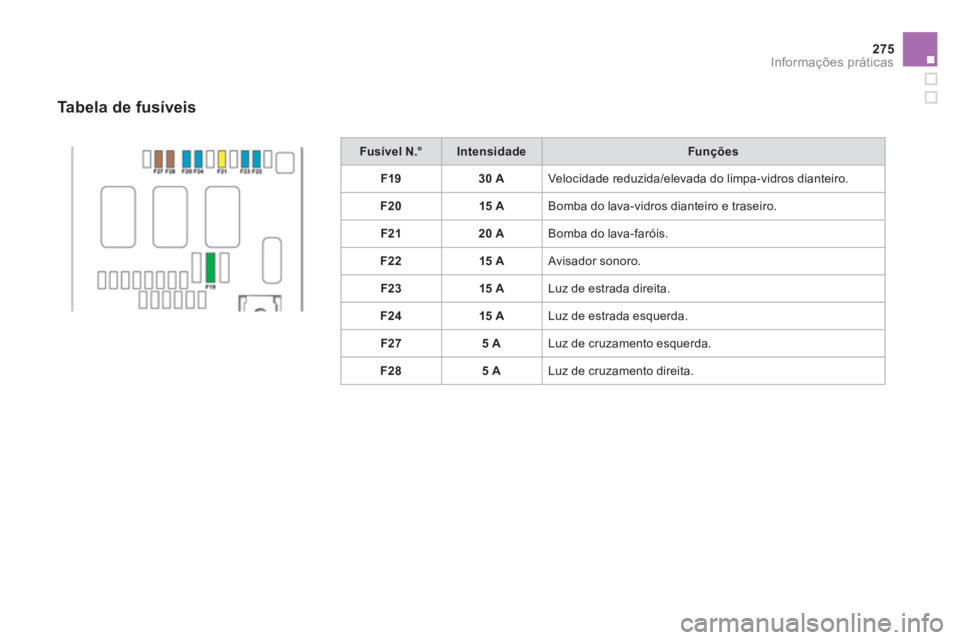

Page 277 of 431
275Informações práticas
Fusível N.°
Intensidade
Funções
F19
30 A
Velocidade reduzida/elevada do limpa-vidros dianteiro.
F20
15 A
Bomba do lava-vidros dianteiro e traseiro.
F21
20 A
Bomba do lava-faróis.
F22
15 A
Avisador sonoro.
F23
15 A
Luz de estrada direita .
F24
15 A
Luz de estrada esquerda .
F27
5 A
Luz de cruzamento esquerda .
F28
5 A
Luz de cruzamento direita.
Tabela de fusíveis
Page 278 of 431
Bateria de 12 V
A bateria encontra-se situada sob o capot do
motor.
Para aceder ao borne (+):
)
destranque o capot através do comando
interior e, em seguida, do comando
exterior,
)
eleve o capot e, em seguida, fixe-o com a
respectiva vareta,
)
eleve a tampa em plástico para aceder ao
borne (+).
Acesso à bateria
Após a montagem da bateria, o Stop &
Start ficará activo apenas após uma
imobilização contínua do veículo,
cuja duração depende das condições
climáticas e do estado de carga da
bateria (até cerca de 8 horas).
A presença desta etiqueta,
principalmente com o Stop & Start,
indica a utilização de uma bateria
de chumbo de 12 V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da intervenção exclusiva
da rede CITROËN ou de uma oficina
qualificada.
Antes de qualquer
intervenção
Imobilize o veículo, engrene o travão
de estacionamento, coloque a caixa
de velocidades em ponto morto e, em
seguida, desligue a ignição.
Verifique que todos os equipamentos
eléctricos se encontram desligados.
Modo de execução para efectuar o arranque
do motor a partir de outra bateria ou para
recarregar a sua bateria descarregada.
Page 279 of 431
277Informações práticas
)

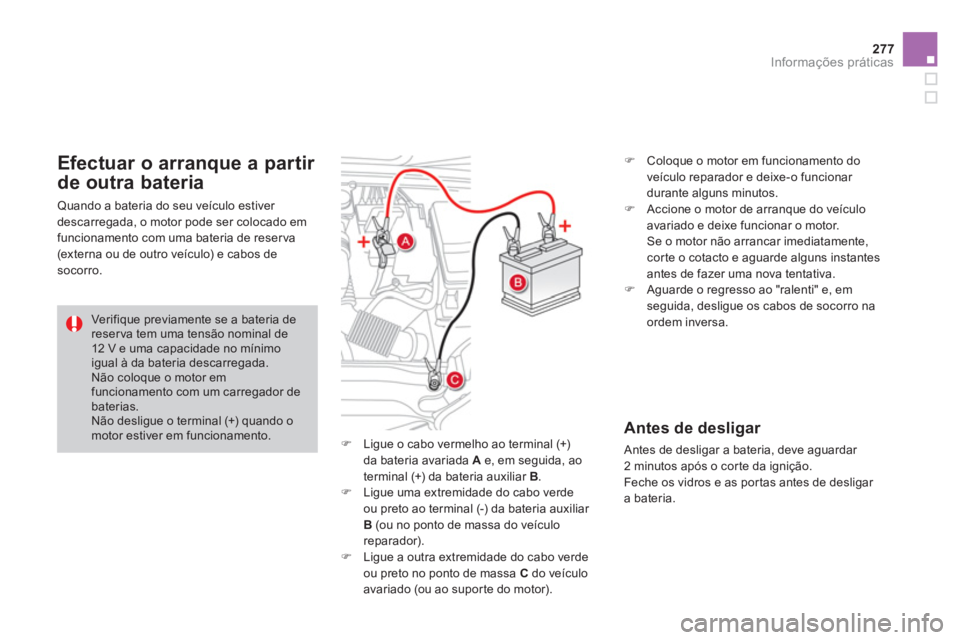

Ligue o cabo vermelho ao terminal (+)
da bateria avariada A
e, em seguida, ao
terminal (+) da bateria auxiliar B
.
)
Ligue uma extremidade do cabo verde
ou preto ao terminal (-) da bateria auxiliar
B
(ou no ponto de massa do veículo
reparador).
)
Ligue a outra extremidade do cabo verde
ou preto no ponto de massa C
do veículo
avariado (ou ao suporte do motor).
)
Coloque o motor em funcionamento do
veículo reparador e deixe-o funcionar
durante alguns minutos.
)
Accione o motor de arranque do veículo
avariado e deixe funcionar o motor.
Se o motor não arrancar imediatamente,
corte o cotacto e aguarde alguns instantes
antes de fazer uma nova tentativa.
)
Aguarde o regresso ao "ralenti" e, em
seguida, desligue os cabos de socorro na
ordem inversa.
Efectuar o arranque a partir
de outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento com uma bateria de reserva
(externa ou de outro veículo) e cabos de
socorro.
Verifique previamente se a bateria de
reser va tem uma tensão nominal de
12 V e uma capacidade no mínimo
igual à da bateria descarregada.
Não coloque o motor em
funcionamento com um carregador de
baterias.
Não desligue o terminal (+) quando o
motor estiver em funcionamento.
Antes de desligar
Antes de desligar a bateria, deve aguardar
2 minutos após o corte da ignição.
Feche os vidros e as portas antes de desligar
a bateria.
Page 280 of 431
Recarregar a bateria com
um carregador de bateria
)
Desligue a bateria do veículo.
)
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
)
Ligue novamente a bateria começando
pelo borne (-).
)
Verifique a limpeza dos bornes e dos
terminais. Se estiverem cobertos com
sulfato (resíduo esbranquiçado ou
esverdeado), devem ser desmontados e
limpos
Com o Stop & Start, a recarga da
bateria não necessita que esta seja
desligada.
Reinicialização após ligar a
bateria
Após ligar novamente a bateria, ligue a
ignição e aguarde, pelo menos, um minuto
antes de efectuar o arranque, para permitir a
inicialização dos sistemas electrónicos.
Com base nos capítulos correspondentes,
deverá conseguir reinicializar:
- os elevadores de vidros eléctricos
sequenciais,
- a data e a hora,
- as regulações do auto-rádio ou do sistema
de navegação integrado.
Verifique a ausência de mensagens de
erro ou de avisadores de aler ta após
ligar a ignição novamente.
No entanto, se após estas operações
subsistirem ligeiras perturbações,
consulte a rede CITROËN ou uma
oficina qualificada.
)
Posicione a braçadeira E
aberta do cabo
no borne (+) da bateria.
)
Pressione verticalmente a braçadeira
para a posicionar correctamente contra a
bateria.
)
Bloqueie a braçadeira baixando o manípulo D
.
Ligar o borne (+)
Desligar o borne (+)
)
Eleve o manípulo D
ao máximo para
desbloquear a braçadeira E
.
Não force pressionando o manípulo,
uma vez que se a braçadeira estiver
mal posicionada, o bloqueio é
impossível; recomece o procedimento.
