CITROEN DS4 2014 Manual do condutor (in Portuguese)

259Informações práticas

)

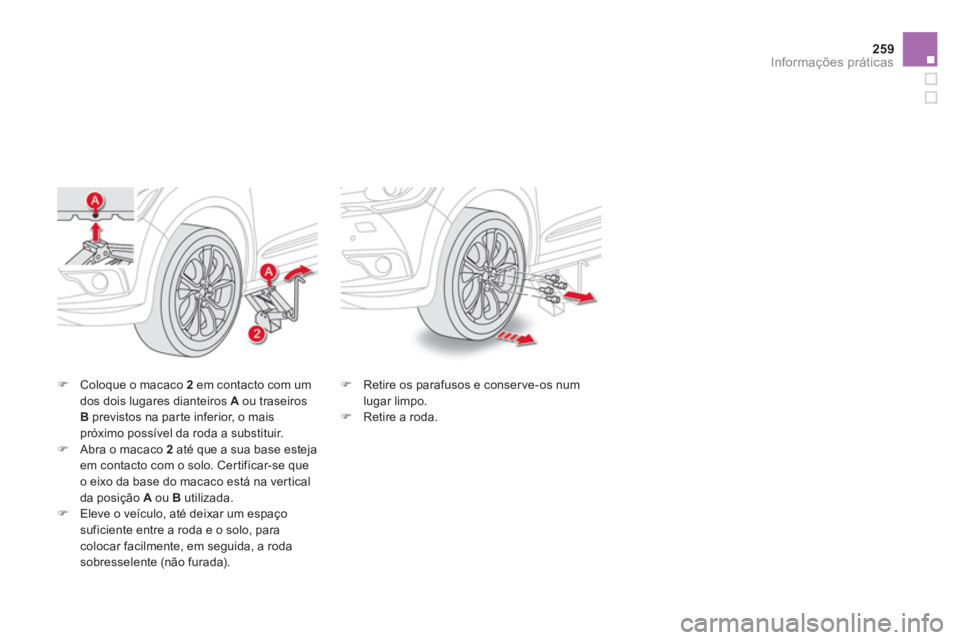

Coloque o macaco 2
em contacto com um
dos dois lugares dianteiros A
ou traseiros
B
previstos na parte inferior, o mais
próximo possível da roda a substituir.

)
Abra o macaco 2
até que a sua base esteja
em contacto com o solo. Certificar-se que
o eixo da base do macaco está na vertical
da posição A
ou B
utilizada.

)
Eleve o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
colocar facilmente, em seguida, a roda
sobresselente (não furada).
)
Retire os parafusos e conserve-os num
lugar limpo.

)
Retire a roda.

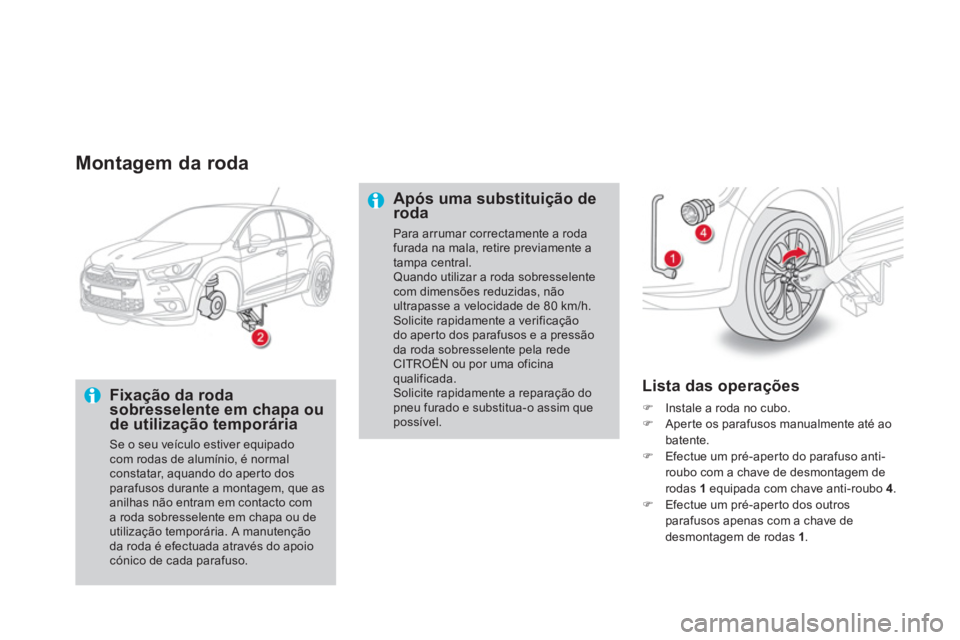

Montagem da roda


Fixação da roda
sobresselente em chapa ou
de utilização temporária
Se o seu veículo estiver equipado
com rodas de alumínio, é normal
constatar, aquando do aperto dos
parafusos durante a montagem, que as
anilhas não entram em contacto com
a roda sobresselente em chapa ou de
utilização temporária. A manutenção
da roda é efectuada através do apoio
cónico de cada parafuso.


Lista das operações



)
Instale a roda no cubo.

)
Aperte os parafusos manualmente até ao
batente.

)
Efectue um pré-aper to do parafuso anti-
roubo com a chave de desmontagem de
rodas 1
equipada com chave anti-roubo 4
.

)
Efectue um pré-aper to dos outros
parafusos apenas com a chave de
desmontagem de rodas 1
.


Após uma substituição de
roda
Para arrumar correctamente a roda
furada na mala, retire previamente a
tampa central.
Quando utilizar a roda sobresselente
com dimensões reduzidas, não
ultrapasse a velocidade de 80 km/h.
Solicite rapidamente a verificação
do aperto dos parafusos e a pressão
da roda sobresselente pela rede
CITROËN ou por uma oficina
qualificada.
Solicite rapidamente a reparação do
pneu furado e substitua-o assim que
possível.

261Informações práticas

)

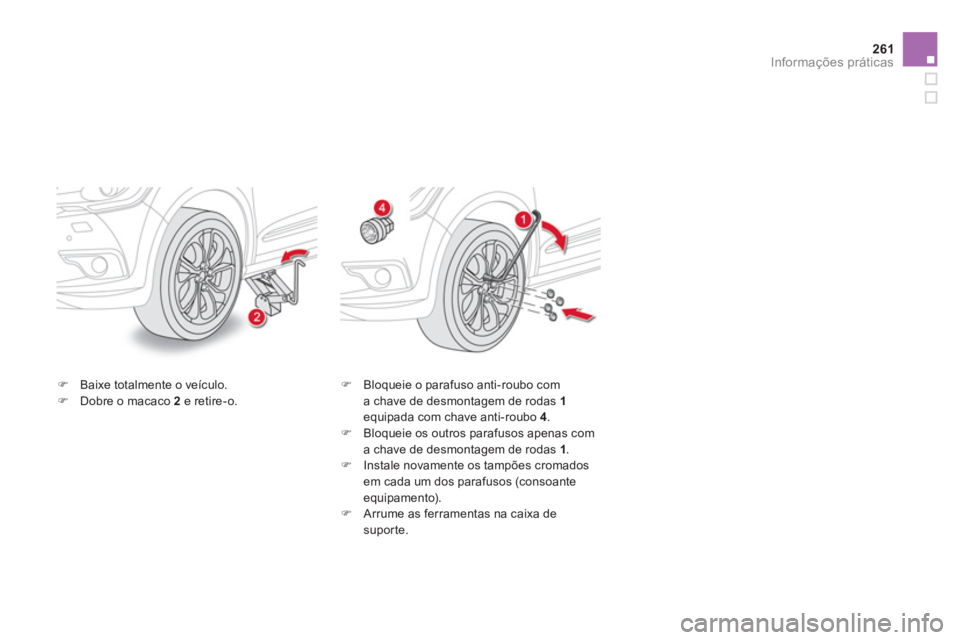

Baixe totalmente o veículo.

)
Dobre o macaco 2
e retire-o.
)
Bloqueie o parafuso anti-roubo com
a chave de desmontagem de rodas 1

equipada com chave anti-roubo 4
.

)
Bloqueie os outros parafusos apenas com
a chave de desmontagem de rodas 1
.

)
Instale novamente os tampões cromados
em cada um dos parafusos (consoante
equipamento).

)
Arrume as ferramentas na caixa de
suporte.

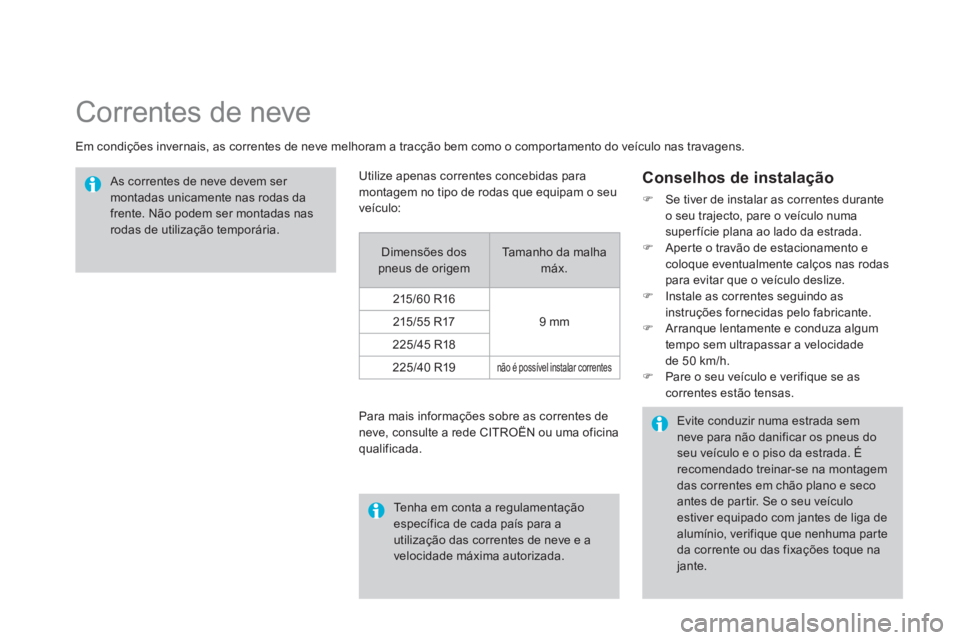

Correntes de neve


Em condições invernais, as correntes de neve melhoram a tracção bem como o comportamento do veículo nas travagens.

As correntes de neve devem ser
montadas unicamente nas rodas da
frente. Não podem ser montadas nas
rodas de utilização temporária.
Para mais informações sobre as correntes de
neve, consulte a rede CITROËN ou uma oficina
qualificada.



Conselhos de instalação



)
Se tiver de instalar as correntes durante
o seu trajecto, pare o veículo numa
super fície plana ao lado da estrada.

)
Aperte o travão de estacionamento e
coloque eventualmente calços nas rodas
para evitar que o veículo deslize.

)
Instale as correntes seguindo as
instruções fornecidas pelo fabricante.

)
Arranque lentamente e conduza algum
tempo sem ultrapassar a velocidade
de 50 km/h.

)
Pare o seu veículo e verifique se as
correntes estão tensas.


Evite conduzir numa estrada sem
neve para não danificar os pneus do
seu veículo e o piso da estrada. É
recomendado treinar-se na montagem
das correntes em chão plano e seco
antes de partir. Se o seu veículo
estiver equipado com jantes de liga de
alumínio, verifique que nenhuma parte
da corrente ou das fixações toque na
jante.

Tenha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e a
velocidade máxima autorizada.

Utilize apenas correntes concebidas para
montagem no tipo de rodas que equipam o seu
veículo:
Dimensões dos
pneus de origem Tamanho da malha
máx.
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19

não é possível instalar correntes

263Informações práticas

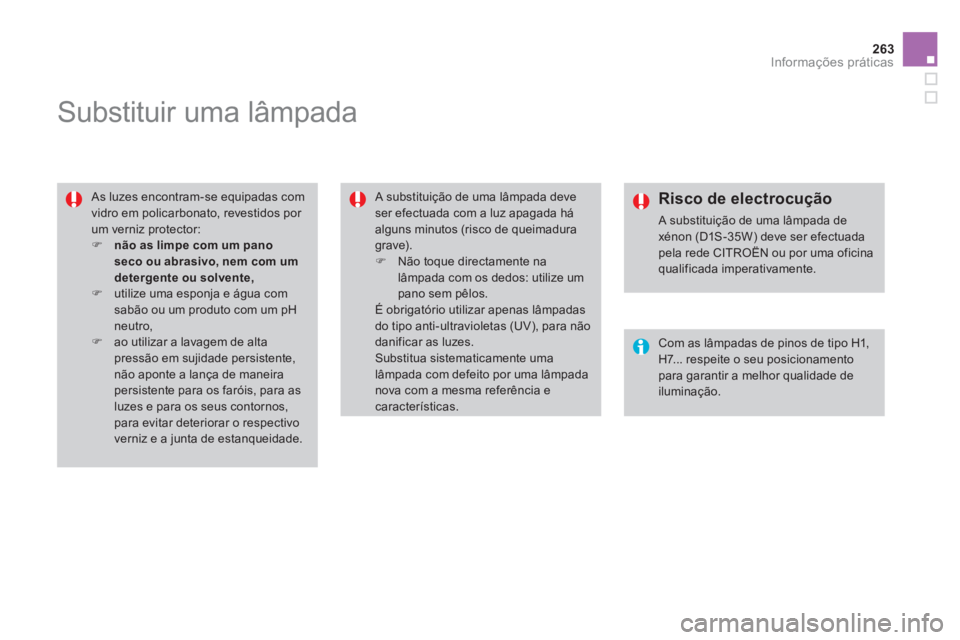

Substituir uma lâmpada


As luzes encontram-se equipadas com
vidro em policarbonato, revestidos por
um verniz protector:


)
não as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,


)
utilize uma esponja e água com
sabão ou um produto com um pH
neutro,

)
ao utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, para as
luzes e para os seus contornos,
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade. A substituição de uma lâmpada deve
ser efectuada com a luz apagada há
alguns minutos (risco de queimadura
grave).


)
Não toque directamente na
lâmpada com os dedos: utilize um
pano sem pêlos.
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com a mesma referência e
características.



Risco de electrocução

A substituição de uma lâmpada de
xénon (D1S-35W) deve ser efectuada
pela rede CITROËN ou por uma oficina
qualificada imperativamente.

Com as lâmpadas de pinos de tipo H1,
H7... respeite o seu posicionamento
para garantir a melhor qualidade de
iluminação.

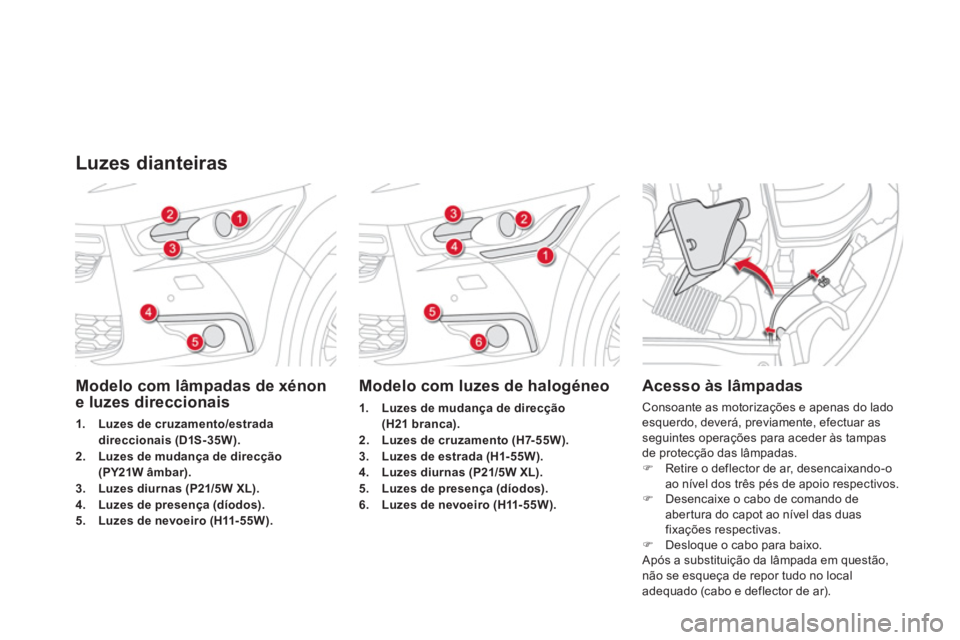

Modelo com lâmpadas de xénon
e luzes direccionais


1.
Luzes de cruzamento/estrada
direccionais (D1S-35W).


2.
Luzes de mudança de direcção
(PY21W âmbar).


3.
Luzes diurnas (P21/5W XL).


4.
Luzes de presença (díodos).


5.
Luzes de nevoeiro (H11- 55W).











Modelo com luzes de halogéneo



1.
Luzes de mudança de direcção
(H21 branca).


2.
Luzes de cruzamento (H7- 55W).


3.
Luzes de estrada (H1- 55W).


4.
Luzes diurnas (P21/5W XL).


5.
Luzes de presença (díodos).


6.
Luzes de nevoeiro (H11- 55W).





Acesso às lâmpadas

Consoante as motorizações e apenas do lado
esquerdo, deverá, previamente, efectuar as
seguintes operações para aceder às tampas
de protecção das lâmpadas.


)
Retire o deflector de ar, desencaixando-o
ao nível dos três pés de apoio respectivos.

)
Desencaixe o cabo de comando de
abertura do capot ao nível das duas
fixações respectivas.

)
Desloque o cabo para baixo.
Após a substituição da lâmpada em questão,
não se esqueça de repor tudo no local
adequado (cabo e deflector de ar).


Luzes dianteiras

265Informações práticas










Substituição das luzes de
cruzamento (apenas no modelo
com luzes de halogéneo)


)
Retire a tampa de protecção puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Afaste as molas para libertar a lâmpada.

)
Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.

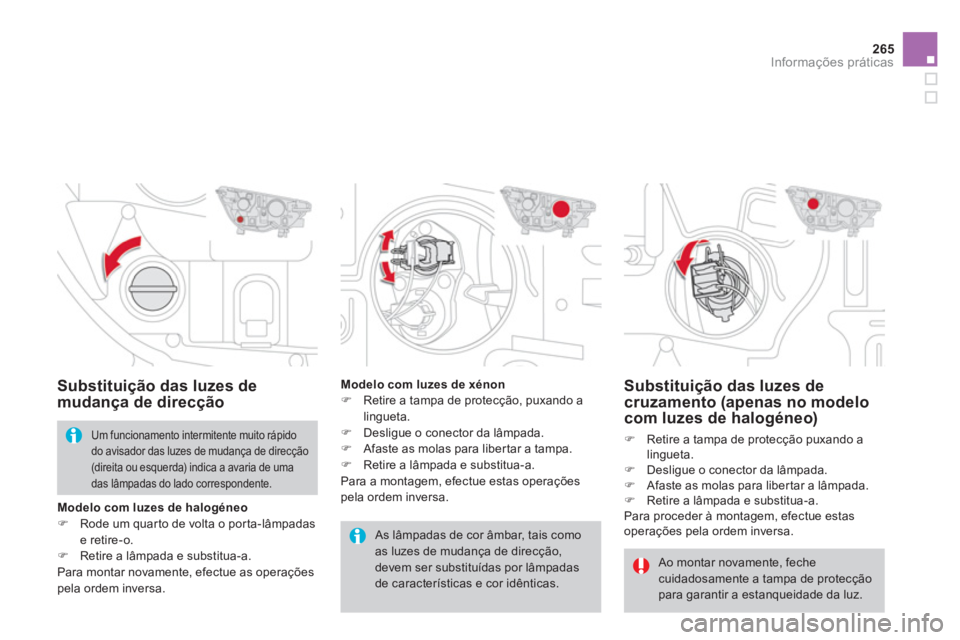

Substituição das luzes de
mudança de direcção
Ao montar novamente, feche
cuidadosamente a tampa de protecção
para garantir a estanqueidade da luz.
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.
Um funcionamento intermitente muito rápido
do avisador das luzes de mudança de direcção
(direita ou esquerda) indica a avaria de uma
das lâmpadas do lado correspondente.

Modelo com luzes de xénon



)
Retire a tampa de protecção, puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Afaste as molas para libertar a tampa.

)
Retire a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.

Modelo com luzes de

halog

éneo



)
Rode um quarto de volta o porta-lâmpadas
e retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.

Substituição das luzes diurnas



)
Retire a tampa de protecção puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Rode um quarto de volta o porta-lâmpadas
e retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.

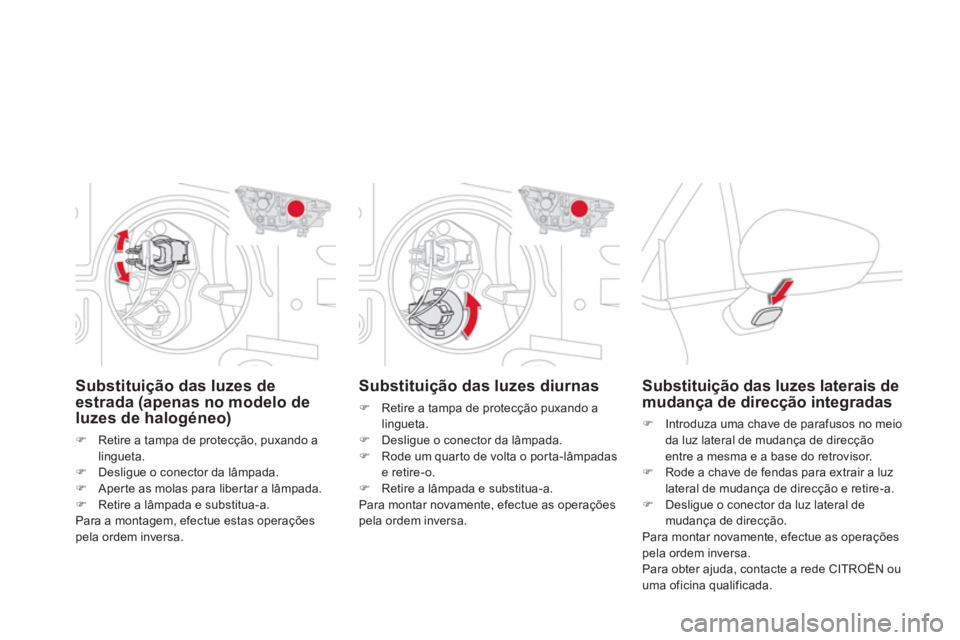

Substituição das luzes de
estrada (apenas no modelo de
luzes de halogéneo)


)
Retire a tampa de protecção, puxando a
lingueta.

)
Desligue o conector da lâmpada.

)
Aperte as molas para libertar a lâmpada.

)
Retire a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.












Substituição das luzes laterais de
mudança de direcção integradas


)
Introduza uma chave de parafusos no meio
da luz lateral de mudança de direcção
entre a mesma e a base do retrovisor.

)
Rode a chave de fendas para extrair a luz
lateral de mudança de direcção e retire-a.

)
Desligue o conector da luz lateral de
mudança de direcção.
Para montar novamente, efectue as operações
pela ordem inversa.
Para obter ajuda, contacte a rede CITROËN ou
uma oficina qualificada.

267Informações práticas







Substituição dos focos laterais

Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.



Substituição das guias de luzes/
luzes de presença

Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.








Substituição das luzes de
nevoeiro


)
Introduza uma chave de parafusos no orifício
do embelezador.

)
Puxe, efectuando o movimento de alavanca
para desencaixar o embelezador do pára-
choques (o sensor de ajuda ao estacionamento
permanece solidário do embelezador).

)
Retire os dois parafusos de fixação do módulo
e retire-o do respectivo alojamento.

)
Desligue o conector do porta-lâmpadas.

)
Rode um quarto de volta o porta-lâmpadas e
retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações pela
ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma oficina
qualificada.

1.
Luz de travagem (P21/5W).


2.
Luzes de presença (díodos).


3.
Luz de mudança de direcção
(PY21W âmbar).


4.
Luz de marcha-atrás (P21W).


5.
Luzes de nevoeiro (P21W).






























Luzes traseiras

As lâmpadas de cor âmbar, assim
como as luzes de mudança de
direcção, deverão ser substituídas por
lâmpadas com características e cor
idênticas.
As luzes, situadas na porta da mala,
à excepção dos guias de luz, são
elementos artificiais. Têm uma função
puramente estética.

Substituição das luzes de travagem, de marcha-atrás e de mudança de direcção

As três lâmpadas são substituídas a partir do exterior da mala:


)
abra a mala,

)
retire a grelha de acesso no revestimento
lateral correspondente,

)
desaparafuse as duas porcas através de
uma chave de caixa de 10 e, em seguida,
acabe de as desaparafusar à mão,

)
desencaixe o conector da luz,

)
retire com cuidado a luz puxando através
do eixo para o exterior,
)
retire a junta de estanqueidade em espuma,

)
desencaixe os dois pequenos conectores
secundários,

)
afaste as duas linguetas e retire o porta-
lâmpadas,

)
rode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.
Aperte sem forçar para garantir a
estanqueidade mas sem deteriorar a luz.
