289Informações práticas
Page 292 of 431
012
Características técnicas
Page 293 of 431
Page 294 of 431
MODELOS:
MOTORIZAÇÕES E CAIX AS DE VELOCIDADES
Tipos variantes versões:
NX...
5FW0
5FV8/P
5FMA
5FU8
MOTORES A GASOLINA
VTi 120
THP 155
THP 160
THP 200
Cilindrada (cm
3
)
1 598
1 598
1 598
1 598
Diâmetro x curso (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Pot. máx * : norma CE (kW)
88
115
120
147
Regime de pot. máx. (rpm)
6 000
6 000
6 000
5 500
Binário máx.: norma CE (Nm)
160
240
240
275
Regime de binário máx. (rpm)
4 250
1 400
1 400
1 700
Combustível
Sem chumbo
Sem chumbo
Sem chumbo
Sem chumbo
Catalisador
Sim
Sim
Sim
Sim
CAIXAS DE VELOCIDADES
Manual
(5 velocidades)
Manual Pilotada
(6 velocidades)
Auto.
(6 velocidades)
Manual
(6 velocidades)
CAPACIDADES DE ÓLEO (em litros)
Motor (com troca de filtro)
4,2
4,2
4,2
4,2
*
A potência máxima corresponde ao valor homologado no banco motor, de acordo com as condições definidas pela regulamentação europeia
(Directiva 1999/99/CE).
Page 295 of 431
293Características técnicas
PESOS E CARGAS REBOCÁVEIS (em kg)
Motores a gasolina
VTi 120
THP 155
THP 160
THP 200
Caixas de velocidades
Manual
Manual
Pilotada
Auto.
Manual
Tipos de variantes de versões:
NX...
5FS0
5FV8/9
5FMA
5FU8
- Ta r a
1 205
1 284
1 363
1 316
- Peso em ordem de marcha
1 280
1 359
1 438
1 391
- Peso máximo tecnicamente admissível em
carga (MTAC)
1 755
1 795
1 835
1 820
- Peso total de circulação autorizado (MTR A)
em inclinação 12%
2 955
3 195
2 635
2 820
- Reboque com travão (no limite do MTR A)
em inclinação de 12%
1 200
1 400
800
1 000
- Reboque com travão * (no limite do MTR A)
1 450
1 650
1 000
1 250
- Reboque sem travão
640
680
715
695
- Peso recomendado no ponto de engate
75
75
75
75
Os valores de MTR A e de cargas rebocáveis indicados são válidos para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeite a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve limitar o peso rebocado. Consulte a legislação Nacional.
* O peso de reboque com travão pode ser, de acordo com o limite de MTR A, aumentada desde que se reduza a MTAC do veículo tractor; atenção, o
reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Page 296 of 431
MODELOS:
MOTORIZAÇÕES E CAIX AS DE VELOCIDADES
Tipos variantes versões:
NX ...
9HP0
9HR8
9HR8
/S
9HR8/PS
RHH8
RHHA
MOTORES DIESEL
HDi 90 FAP
HDI 110 FAP
HDi 160 FAP
Cilindrada (cm
3
)
1 560
1 560
1 997
Diâmetro x curso (mm)
75 x 88,3
75 x 88,3
85 x 88
Pot. máx * : norma CE (kW)
68
82
120
Regime de pot. máx. (rpm)
4 000
3 600
4 000
Binário máx.: norma CE (Nm)
230
270
340
Regime de binário máx. (rpm)
1 750
1 750
2 000
Combustível
Gasóleo
Gasóleo
Gasóleo
Catalisador
Sim
Sim
Sim
Filtro de partículas (FAP)
Sim
Sim
Sim
CAIXAS DE VELOCIDADES
Manual
( 5 velocidades)
Manual
(6 velocidades)
Manual Pilotada
(6 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
CAPACIDADES DE ÓLEO (em litros)
Motor (com troca de filtro)
3,75
3,75
3,75
-
*
A potência máxima corresponde ao valor homologado no banco motor, de acordo com as condições definidas pela regulamentação europeia
(Directiva 1999/99/CE).
.../S
: modelo e-HDi equipado com Stop & Start
Page 297 of 431
295Características técnicas
PESOS E CARGAS REBOCÁVEIS (em kg)
Motores Diesel
HDi 90 FAP
HDi 110 FAP
e- HDi 110 FAP
HDi 160 FAP
Caixas de velocidades
Manual
Manual
Manual
Manual
Pilotada
Manual
Automática
Tipos variantes versões:
NX...
9HP0
9HR8
9HR8/S
9HR8/PS
RHH8
RHHA
- Ta r a
1 205
1 290
1 295
1 300
1 320
1 430
- Peso em ordem de marcha
1 280
1 365
1 370
1 375
1 395
1 505
- Peso máximo tecnicamente admissível em
carga (MTAC)
1 765
1 805
1 810
1 815
1 880
1 940
- Peso total de circulação autorizado (MTR A)
em inclinação 12%
2 865
3 105
3 110
3 115
3 180
3 140
- Reboque com travão (no limite do MTR A)
em inclinação 12%
1 100
1 300
1 300
1 300
1 300
1 200
- Reboque com travão * (no limite do MTR A)
1 350
1 550
1 550
1 550
1 550
1 450
- Reboque sem travão
640
680
680
680
695
750
- Peso recomendado no ponto de engate
75
75
75
75
75
75
Os valores de MTR A e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável mencionada deve ser
reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura exterior for superior a
37 °C, deve limitar o peso rebocado. Consulte a legislação Nacional.
* O peso de reboque com travão pode ser, de acordo com o limite de MTR A, aumentado desde que se reduza a MTAC do veículo tractor;
atenção, o
reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Page 298 of 431

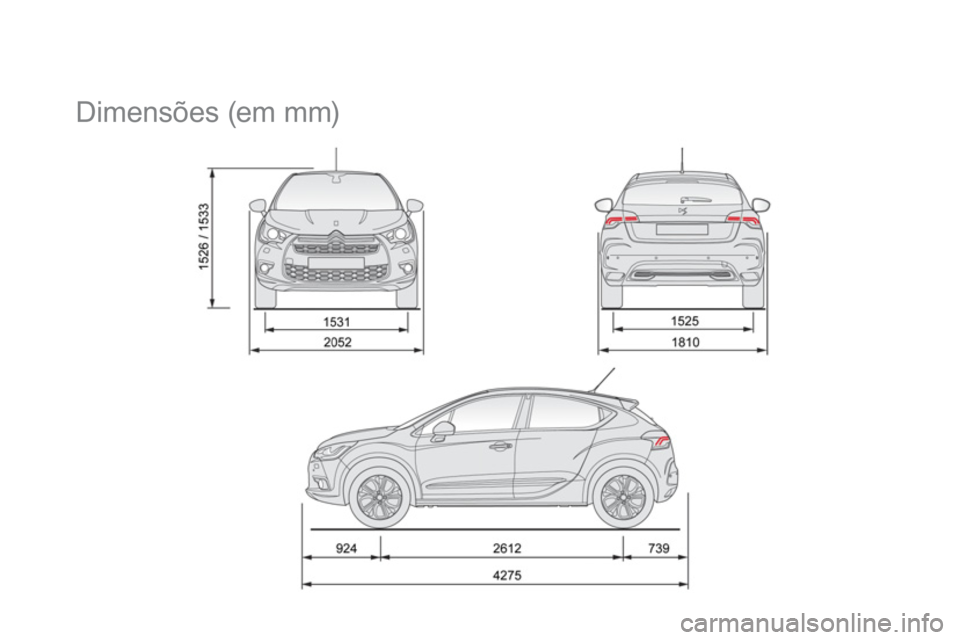

Dimensões (em mm)
Page 299 of 431
297Características técnicas
Elementos de identifi cação
Diferentes dispositivos de marcação visíveis para a identificação e a procura do veículo.
A. Número de série sob o capot motor.
Este número encontra-se gravado na
carroçaria próximo do supor te do amor tecedor.
B. Número de série no painel de bordo.
Este número encontra-se inscrito numa etiqueta
colada e visível através do pára-brisas.
D. Etiqueta de pneus/pintura.
Esta etiqueta encontra-se colada no pilar
dianteiro, do lado do condutor.
Uma pressão de enchimento dos
pneus insuficiente aumenta o consumo
de combustível. O controlo da pressão de enchimento
dos pneus deverá ser efectuada a frio,
pelo menos uma vez por mês.
C. Etiqueta do construtor.
Este número encontra-se inscrito numa
etiqueta auto-destructiva, colada no pilar
central, do lado do condutor. Ela inclui as informações seguintes:
- as pressões de enchimento em vazio e em
carga,
- as dimensões dos pneus (incluindo índice
de carga e símbolo de velocidade do
pneu),
- a pressão de enchimento da roda
sobresselente,
- a referência da cor da pintura.
Page 300 of 431
013
Áudio e telemática
