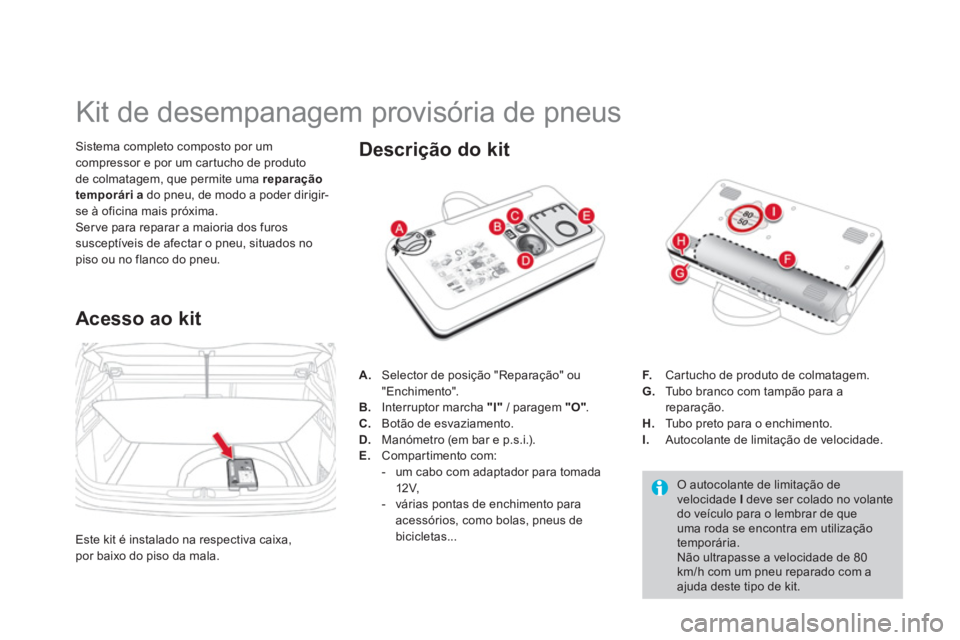

Kit de desempanagem provisória de pneus
Sistema completo composto por um
compressor e por um cartucho de produto
de colmatagem, que permite uma reparação
temporári
a
do pneu, de modo a poder dirigir-
se à oficina mais próxima.
Ser ve para reparar a maioria dos furos
susceptíveis de afectar o pneu, situados no
piso ou no flanco do pneu.
Acesso ao kit
O autocolante de limitação de
velocidade I
deve ser colado no volante
do veículo para o lembrar de que
uma roda se encontra em utilização
temporária.
Não ultrapasse a velocidade de 80
km/h com um pneu reparado com a
ajuda deste tipo de kit.
Descrição do kit
A.
Selector de posição "Reparação" ou
"Enchimento".
B.
Interruptor marcha "I"
/ paragem "O"
.
C.
Botão de esvaziamento.
D.
Manómetro (em bar e p.s.i.).
E.
Compartimento com:
- um cabo com adaptador para tomada
12V,
- várias pontas de enchimento para
acessórios, como bolas, pneus de
bicicletas...
F.
Cartucho de produto de colmatagem.
G.
Tubo branco com tampão para a
reparação.
H.
Tubo preto para o enchimento.
I.
Autocolante de limitação de velocidade.
Este kit é instalado na respectiva caixa,
por baixo do piso da mala.
Page 253 of 431
251Informações práticas
1. Colmatagem
)
Desenrole completamente o tubo branco G
.
)
Desaperte o bujão do tubo branco.
)
Ligue o tubo branco à válvula do pneu a
reparar.
Procedimento de reparação
Evite retirar qualquer corpo estranho
que tenha penetrado no pneu.
)
Ligue a tomada eléctrica do compressor à
tomada 12 V do veículo.
)
Efectue o arranque do veículo e deixe o
motor em funcionamento.
)
Desligue a ignição.
Atenção, este produto é nocivo (ex:
etilenoglicol, colofónia...) em caso de
ingestão e irritante para os olhos.
Mantenha este produto fora do alcance
das crianças.
)
Rode o selector A
para a posição
"Reparação".
)
Verifique se o interruptor B
passou para a posição "O"
.
O circuito eléctrico do veículo permite
a ligação do compressor durante o
tempo necessário para a reparação do
pneu danificado ou para o enchimento
de um elemento pneumático de volume
reduzido.
Page 254 of 431
)

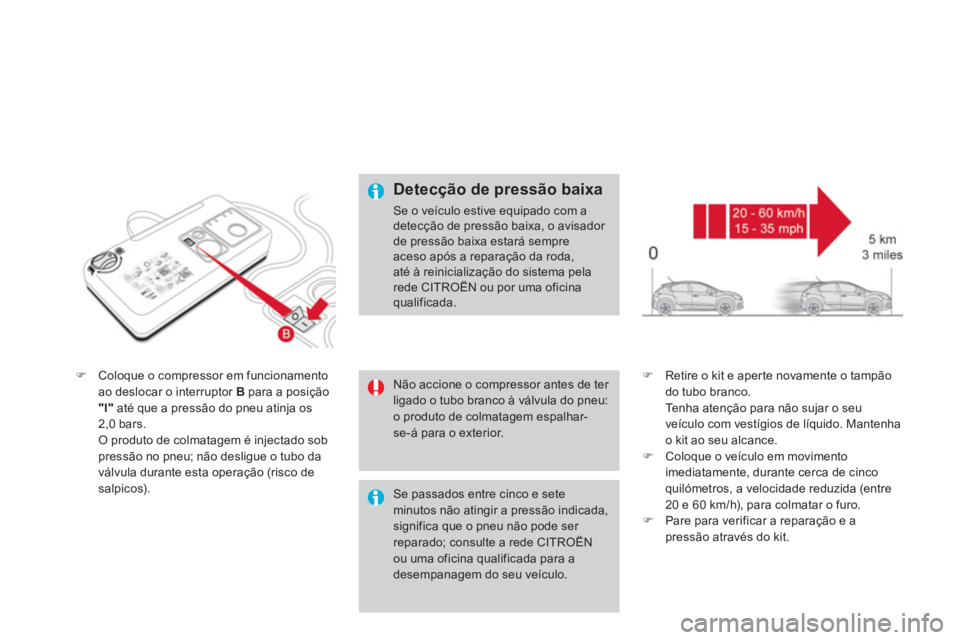

Coloque o compressor em funcionamento
ao deslocar o interruptor B
para a posição
"l"
até que a pressão do pneu atinja os
2,0 bars.
O produto de colmatagem é injectado sob
pressão no pneu; não desligue o tubo da
válvula durante esta operação (risco de
salpicos).
)
Retire o kit e aperte novamente o tampão
do tubo branco.
Tenha atenção para não sujar o seu
veículo com vestígios de líquido. Mantenha
o kit ao seu alcance.
)
Coloque o veículo em movimento
imediatamente, durante cerca de cinco
quilómetros, a velocidade reduzida (entre
20 e 60 km/h), para colmatar o furo.
)
Pare para verificar a reparação e a
pressão através do kit.
Não accione o compressor antes de ter
ligado o tubo branco à válvula do pneu:
o produto de colmatagem espalhar-
se-á para o exterior.
Detecção de pressão baixa
Se o veículo estive equipado com a
detecção de pressão baixa, o avisador
de pressão baixa estará sempre
aceso após a reparação da roda,
até à reinicialização do sistema pela
rede CITROËN ou por uma oficina
qualificada.
Se passados entre cinco e sete
minutos não atingir a pressão indicada,
significa que o pneu não pode ser
reparado; consulte a rede CITROËN
ou uma oficina qualificada para a
desempanagem do seu veículo.
Page 255 of 431
253Informações práticas

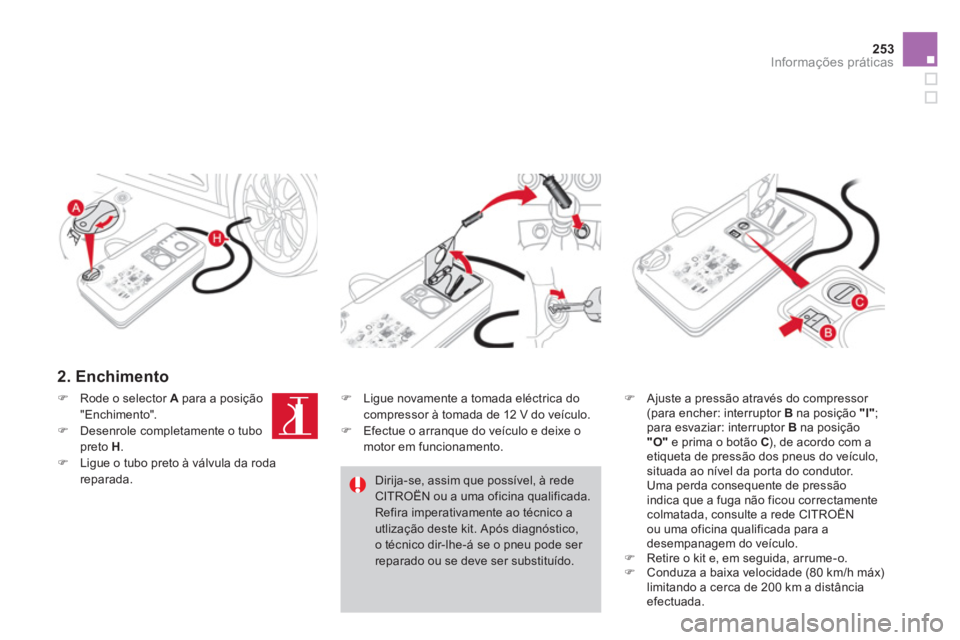

2. Enchimento
)
Ajuste a pressão através do compressor
(para encher: interruptor B
na posição "l"
;
para esvaziar: interruptor B
na posição
"O"
e prima o botão C
), de acordo com a
etiqueta de pressão dos pneus do veículo,
situada ao nível da porta do condutor.
Uma perda consequente de pressão
indica que a fuga não ficou correctamente
colmatada, consulte a rede CITROËN
ou uma oficina qualificada para a
desempanagem do veículo.
)
Retire o kit e, em seguida, arrume-o.
)
Conduza a baixa velocidade (80 km/h máx)
limitando a cerca de 200 km a distância
efectuada.
)
Rode o selector A
para a posição
"Enchimento".
)
Desenrole completamente o tubo
preto H
.
)
Ligue o tubo preto à válvula da roda
reparada.
)
Ligue novamente a tomada eléctrica do
compressor à tomada de 12 V do veículo.
)
Efectue o arranque do veículo e deixe o
motor em funcionamento.
Dirija-se, assim que possível, à rede
CITROËN ou a uma oficina qualificada.
Refira imperativamente ao técnico a
utlização deste kit. Após diagnóstico,
o técnico dir-lhe-á se o pneu pode ser
reparado ou se deve ser substituído.
Page 256 of 431
Remoção do cartucho
)
Arrume o tubo preto.
)
Desencaixe a base cur va do tubo branco.
)
Mantenha o compressor na vertical.
)
Desaperte o cartucho por baixo.
Controlo de pressão/
Enchimento ocasional
Tenha atenção aos derrames de líquido.
A data limite de utilização do líquido está
inscrita no cartucho.
O cartucho de líquido é de utilização
única; caso seja encetado, deve ser
substituído.
Após utilização, não elimine o cartucho no
ambiente, entregue-o à rede CITROËN
ou a um organismo encarregado de
proceder à respectiva recuperação.
Não se esqueça de adquirir um novo
cartucho de produto de colmatagem
disponível na rede CITROËN ou numa
oficina qualificada.
Pode utilizar igualmente o compressor, sem
injecção de produto para:
- controlar ou encher ocasionalmente os
pneus,
- encher outros acessórios (bolas, pneus de
bicicletas...).
)
Ligue a tomada eléctrica do compressor à
tomada 12V do veículo.
)
Efectue o arranque do veículo e deixe o
motor em funcionamento.
)
Ajuste a pressão do compressor (para
encher: interruptor B
na posição "I"
; para
esvaziar: interruptor B
na posição "O"
e
pressão no botão C
), em conformidade
com a etiqueta de pressão dos pneus do
veículo ou do acessório.
)
Retire o kit e, em seguida, arrume-o.
)
Rode o selector A
para a posição
"Enchimento".
)
Desenrole completamente o tubo
preto H
.
)
Ligue o tubo preto à válvula da roda ou do
acessório.
Se necessário, monte previamente uma
das pontas fornecidas com o kit.
Page 257 of 431
255Informações práticas
Substituir uma roda
Modo de execução de substituição de uma roda com defeito pela roda sobresselente utilizando as ferramentas fornecidas com o veículo.
As ferramentas encontram-se instaladas na
mala sob a super fície inferior.
Para aceder às ferramentas:
)
abra a mala,
)
levante a super fície inferior,
)
imobilize-a fixando o seu cordão ao
gancho de suporte da prateleira,
)
com uma roda sobresselente homogénea;
desencaixe e retire a caixa de suporte com
as ferramentas, situada no centro da roda,
ou
)
com uma roda sobresselente de utilização
temporária; eleve a roda para si pela parte
de trás para aceder à caixa de arrumação,
com as ferramentas.
Acesso às ferramentas
Lista das ferramentas
Todas estas ferramentas são específicas do
seu veículo. Não as utilize para outros fins.
Roda com tampão
Aquando da desmontagem da roda
,
liberte previamente o tampão com a
chave de desmontagem de rodas 1
puxando ao nível de passagem da
válvula.
Aquando da montagem da
roda
, monte novamente o tampão
começando por colocar o seu entalhe
em frente à válvula e prima o seu
contorno com a palma da mão.
3.
Ferramenta "tampões" de parafusos.
Permite retirar os protectores (tampões)
dos parafusos das rodas em alumínio.
4.
Chave para parafuso anti-roubo (situado
no porta-luvas).
Permite a adaptação da chave de rodas
aos parafusos especiais "anti-roubo".
1.
Chave de desmontagem de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.
2.
Macaco com manivela integrada.
Permite elevar o veículo.
Page 258 of 431
A roda sobresselente encontra-se instalada na
mala sob a super fície inferior.
Consoante a sua versão, a roda sobresselente
é homogénea em chapa ou em alumínio;
para determinados destinos é de utilização
temporária.
Para aceder à roda sobresselente, consulte o
parágrafo "Acesso às ferramentas" da página
anterior.
Acesso à roda sobresselente
Detecção de pressão baixa
A roda sobresselente não possui
sensor. A reparação da roda
furada deve ser efectuada pela
rede CITROËN ou por uma oficina
qualificada.
Remoção da roda homogénea
)
Desaparafuse o parafuso central amarelo.
)
Eleve a roda sobresselente na sua
direcção pela parte de trás.
)
Retire a roda da mala.
Se o seu veículo estiver equipado com
travão de estacionamento eléctrico,
apenas uma roda sobresselente
de utilização temporária pode ser
arrumada na mala.
Page 259 of 431
257Informações práticas

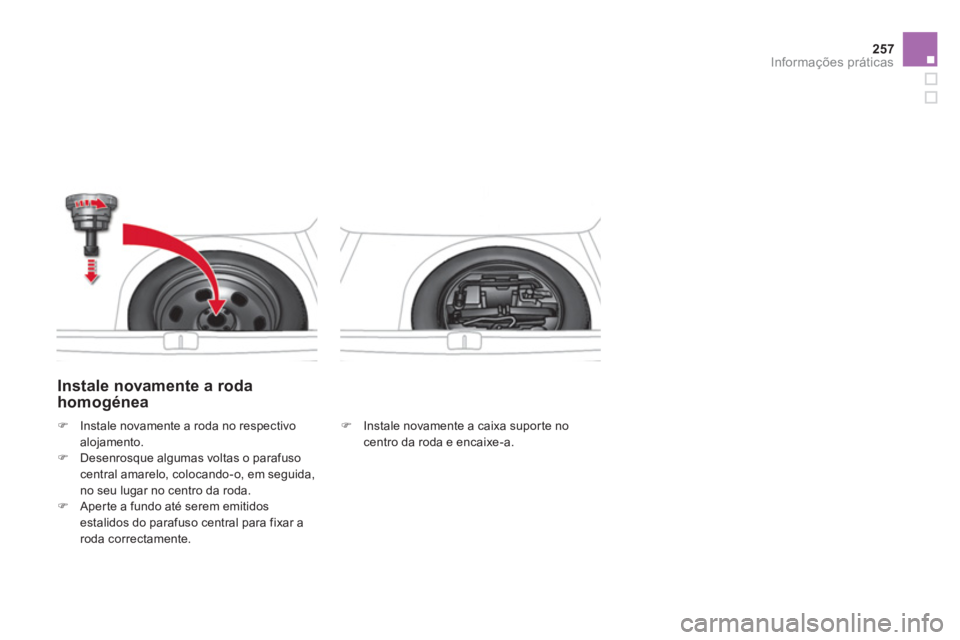

Instale novamente a roda
homogénea
)
Instale novamente a caixa suporte no
centro da roda e encaixe-a.
)
Instale novamente a roda no respectivo
alojamento.
)
Desenrosque algumas voltas o parafuso
central amarelo, colocando-o, em seguida,
no seu lugar no centro da roda.
)
Aperte a fundo até serem emitidos
estalidos do parafuso central para fixar a
roda correctamente.
Page 260 of 431

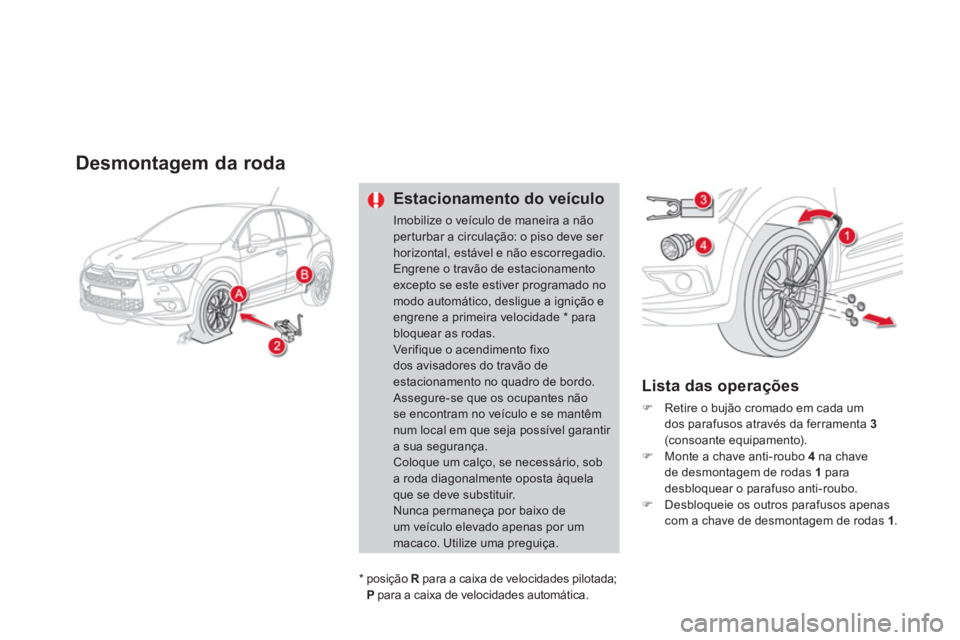

Desmontagem da roda
Estacionamento do veículo
Imobilize o veículo de maneira a não
perturbar a circulação: o piso deve ser
horizontal, estável e não escorregadio.
Engrene o travão de estacionamento
excepto se este estiver programado no
modo automático, desligue a ignição e
engrene a primeira velocidade * para
bloquear as rodas.
Verifique o acendimento fixo
dos avisadores do travão de
estacionamento no quadro de bordo.
Assegure-se que os ocupantes não
se encontram no veículo e se mantêm
num local em que seja possível garantir
a sua segurança.
Coloque um calço, se necessário, sob
a roda diagonalmente oposta àquela
que se deve substituir.
Nunca permaneça por baixo de
um veículo elevado apenas por um
macaco. Utilize uma preguiça.
Lista das operações
)
Retire o bujão cromado em cada um
dos parafusos através da ferramenta 3
(consoante equipamento).
)
Monte a chave anti-roubo 4
na chave
de desmontagem de rodas 1
para
desbloquear o parafuso anti-roubo.
)
Desbloqueie os outros parafusos apenas
com a chave de desmontagem de rodas 1
.
*
posição R
para a caixa de velocidades pilotada;
P
para a caixa de velocidades automática.
