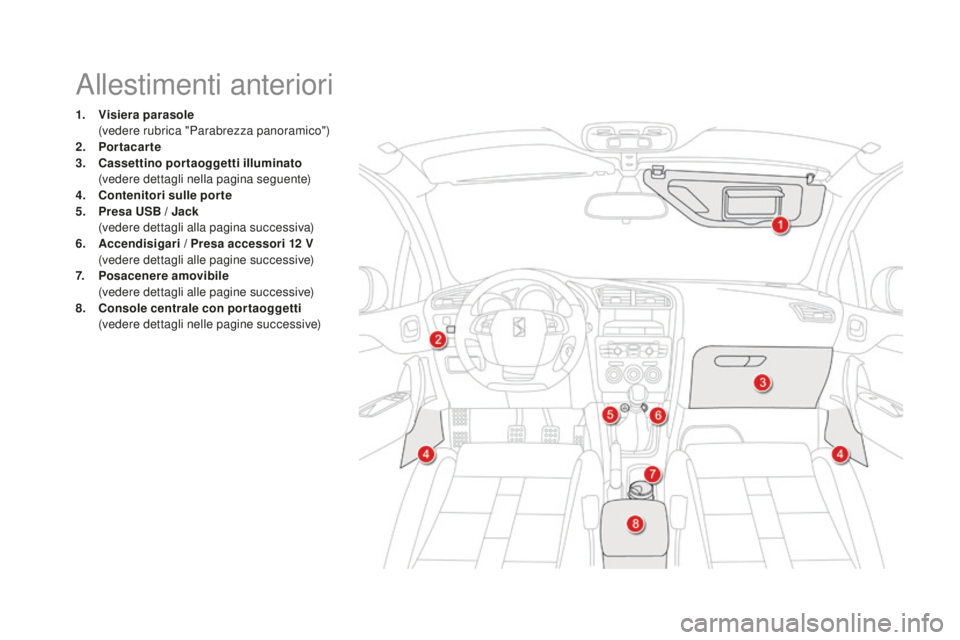

Allestimenti anteriori
1. Visiera parasole (
vedere rubrica "Parabrezza panoramico")
2.
P

ortacarte
3.
ca

ssettino portaoggetti illuminato
(

vedere dettagli nella pagina seguente)
4.
cont

enitori sulle porte
5.
P

resa USB / Jack
(

vedere dettagli alla pagina successiva)
6.
A

ccendisigari / Presa accessori 12 V
(

vedere dettagli alle pagine successive)
7.
P

osacenere amovibile
(

vedere dettagli alle pagine successive)
8.
co

nsole centrale con portaoggetti
(

vedere dettagli nelle pagine successive)

111
DS4_it_Chap04_amenagement_ed02-2015

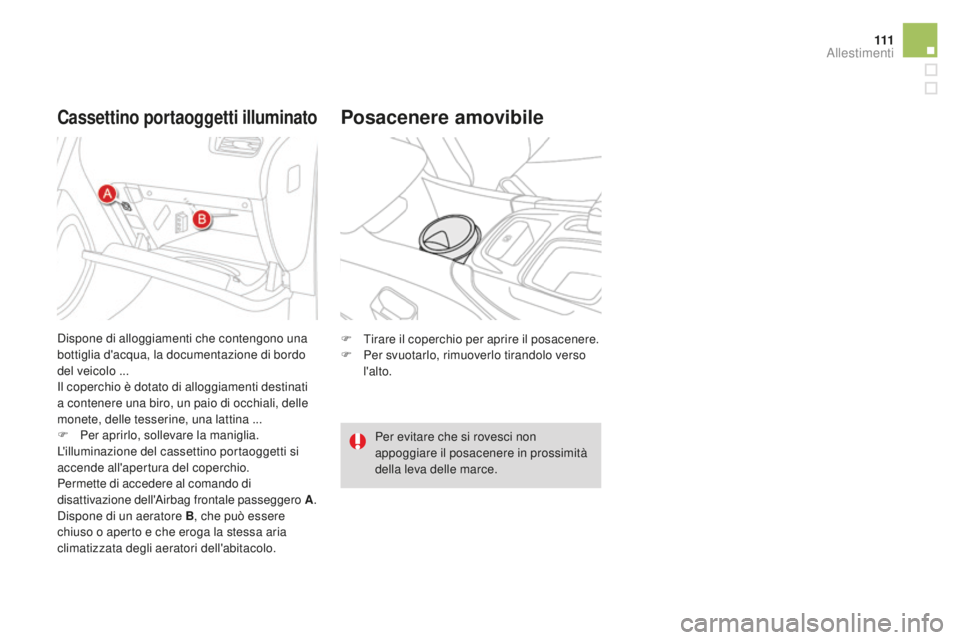

cassettino portaoggetti illuminatoPosacenere amovibile
F Tirare il coperchio per aprire il posacenere.
F Pe r svuotarlo, rimuoverlo tirandolo verso
l'alto.
Per evitare che si rovesci non
appoggiare il posacenere in prossimità
della leva delle marce.
Dispone di alloggiamenti che contengono una
bottiglia d'acqua, la documentazione di bordo
del veicolo ...
Il coperchio è dotato di alloggiamenti destinati
a contenere una biro, un paio di occhiali, delle
monete, delle tesserine, una lattina ...
F

Pe

r aprirlo, sollevare la maniglia.
L'illuminazione del cassettino portaoggetti si
accende all'apertura del coperchio.
Permette di accedere al comando di
disattivazione dell'Airbag frontale passeggero A .
Dispone di un aeratore B , che può essere
chiuso o aperto e che eroga la stessa aria
climatizzata degli aeratori dell'abitacolo.
Allestimenti

DS4_it_Chap04_amenagement_ed02-2015

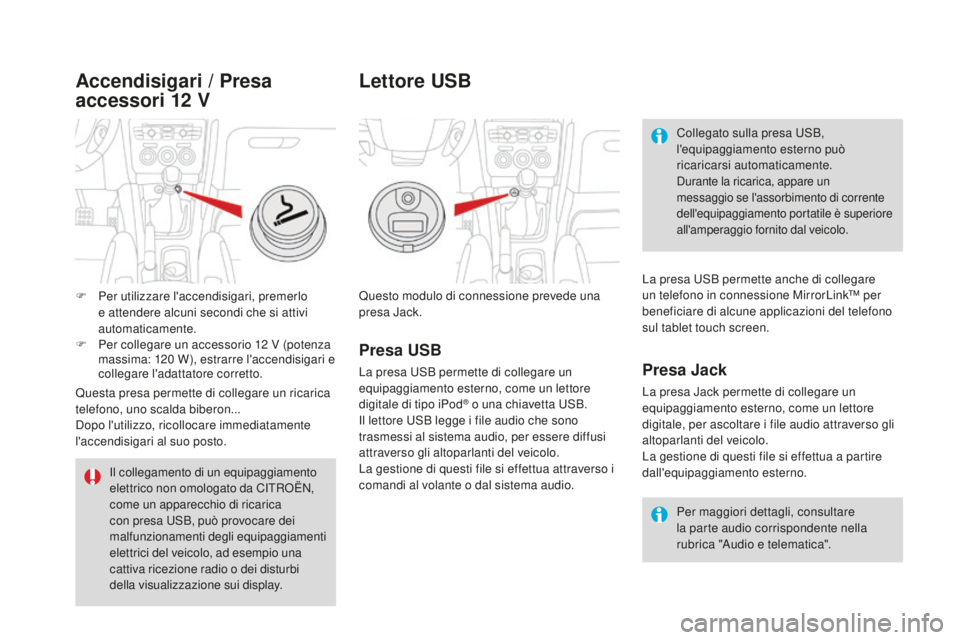

Questo modulo di connessione prevede una
presa Jack.Per maggiori dettagli, consultare
la parte audio corrispondente nella
rubrica "Audio e telematica".
Presa USB
La presa USB permette di collegare un
equipaggiamento esterno, come un lettore
digitale di tipo iPod
® o una chiavetta USB.
Il lettore USB legge i file audio che sono
trasmessi al sistema audio, per essere diffusi
attraverso gli altoparlanti del veicolo.
La gestione di questi file si effettua attraverso i
comandi al volante o dal sistema audio.
Lettore USB
Collegato sulla presa USB,
l'equipaggiamento esterno può
ricaricarsi automaticamente.
Durante la ricarica, appare un
messaggio se l'assorbimento di corrente
dell'equipaggiamento portatile è superiore
all'amperaggio fornito dal veicolo.
Presa Jack
La presa Jack permette di collegare un
equipaggiamento esterno, come un lettore
digitale, per ascoltare i file audio attraverso gli
altoparlanti del veicolo.
La gestione di questi file si effettua a partire
dall'equipaggiamento esterno. La presa USB permette anche di collegare
un telefono in connessione MirrorLink™ per
beneficiare di alcune applicazioni del telefono
sul tablet touch screen.
Il collegamento di un equipaggiamento
elettrico non omologato da CITROËN,
come un apparecchio di ricarica
con presa USB, può provocare dei
malfunzionamenti degli equipaggiamenti
elettrici del veicolo, ad esempio una
cattiva ricezione radio o dei disturbi
della visualizzazione sui display.
F

P

er utilizzare l'accendisigari, premerlo
e attendere alcuni secondi che si attivi
automaticamente.
F

Pe

r collegare un accessorio 12

V (potenza
massima: 120

W), estrarre l'accendisigari e
collegare l'adattatore corretto.
Questa presa permette di collegare un ricarica
telefono, uno scalda biberon...
Dopo l'utilizzo, ricollocare immediatamente
l'accendisigari al suo posto.
Accendisigari / Presa
accessori 12

V

11 3
DS4_it_Chap04_amenagement_ed02-2015

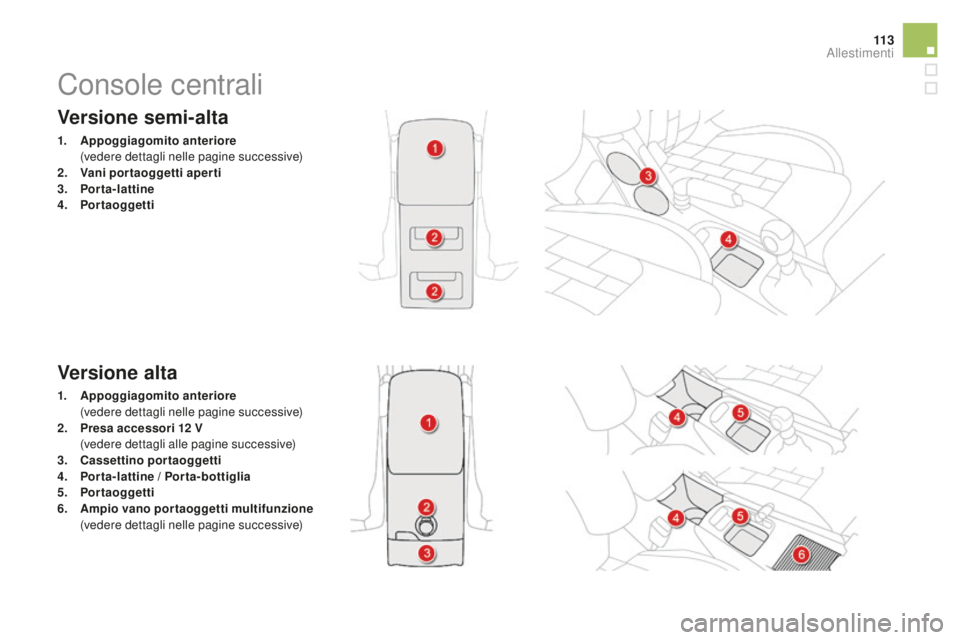

Versione semi-alta
1. Appoggiagomito anteriore (
vedere dettagli nelle pagine successive)
2.
V

ani portaoggetti aperti
3.
P

orta-lattine
4.
P

ortaoggetti
Versione alta
1. Appoggiagomito anteriore (
vedere dettagli nelle pagine successive)
2.
P

resa accessori 12

V
(

vedere dettagli alle pagine successive)
3.
ca

ssettino portaoggetti
4.
P

orta-lattine / Porta-bottiglia
5.
P

ortaoggetti
6.
A

mpio vano portaoggetti multifunzione
(

vedere dettagli nelle pagine successive)
Console centrali
Allestimenti

DS4_it_Chap04_amenagement_ed02-2015

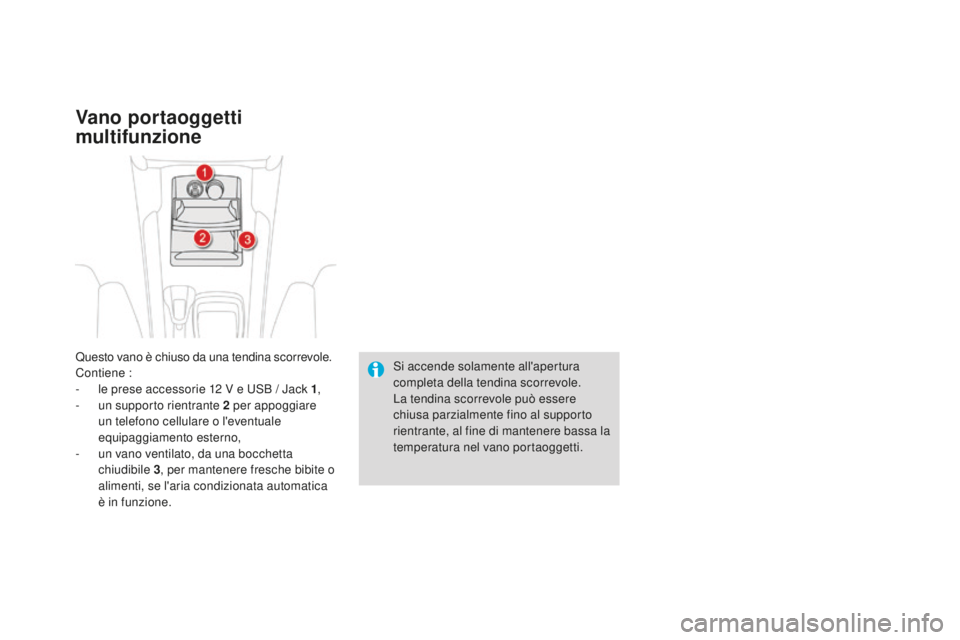

Questo vano è chiuso da una tendina scorrevole.
Contiene :
-
l
e prese accessorie 12 V e USB / Jack 1,
-

u
n supporto rientrante 2 per appoggiare
un telefono cellulare o l'eventuale
equipaggiamento esterno,
-

u
n vano ventilato, da una bocchetta
chiudibile 3 , per mantenere fresche bibite o
alimenti, se l'aria condizionata automatica
è in funzione. Si accende solamente all'apertura
completa della tendina scorrevole.
La tendina scorrevole può essere
chiusa parzialmente fino al supporto
rientrante, al fine di mantenere bassa la
temperatura nel vano portaoggetti.
Vano portaoggetti
multifunzione

11 5
DS4_it_Chap04_amenagement_ed02-2015

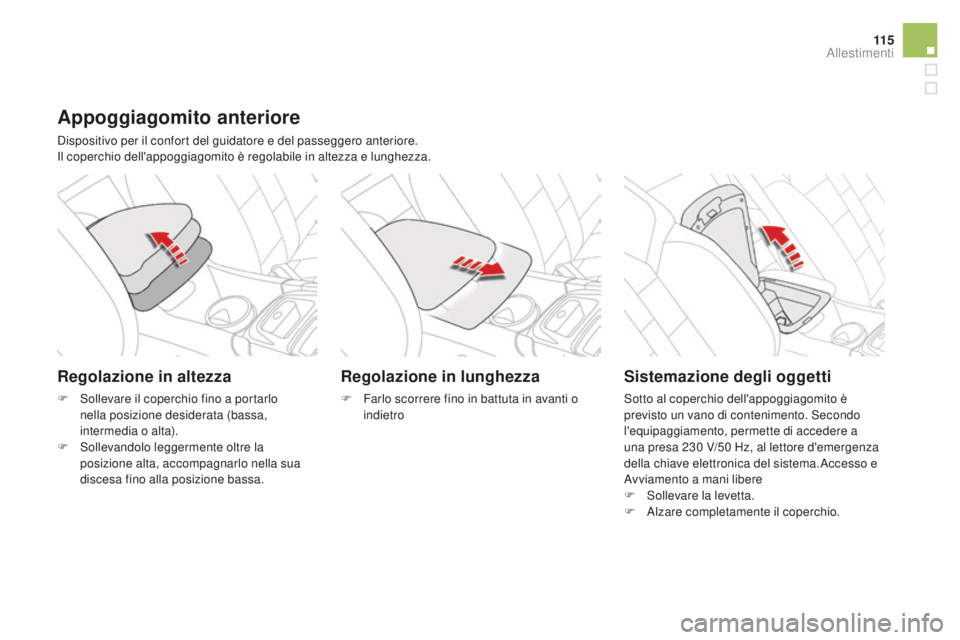

Appoggiagomito anteriore
Dispositivo per il confort del guidatore e del passeggero anteriore.
Il coperchio dell'appoggiagomito è regolabile in altezza e lunghezza.
Regolazione in altezza
F Sollevare il coperchio fino a portarlo nella posizione desiderata (bassa,
intermedia o alta).
F

Sol
levandolo leggermente oltre la
posizione alta, accompagnarlo nella sua
discesa fino alla posizione bassa.
Regolazione in lunghezza
F Farlo scorrere fino in battuta in avanti o indietro
Sistemazione degli oggetti
Sotto al coperchio dell'appoggiagomito è
previsto un vano di contenimento. Secondo
l'equipaggiamento, permette di accedere a
una presa 230
V/50 Hz, al lettore d'emergenza
della chiave elettronica del sistema.Accesso e
Avviamento a mani libere
F

S
ollevare la levetta.
F

A
lzare completamente il coperchio.
Allestimenti

DS4_it_Chap04_amenagement_ed02-2015

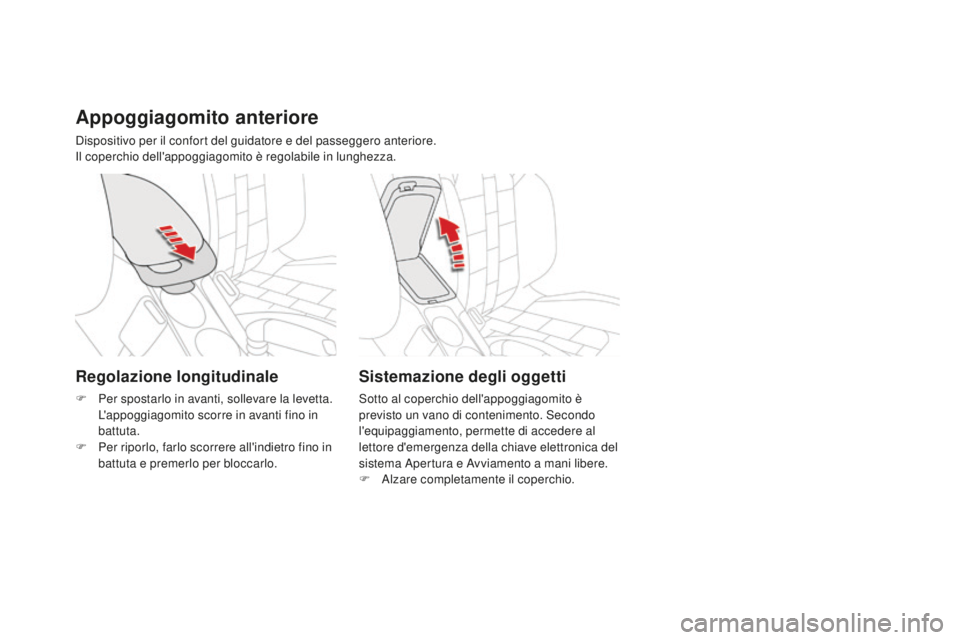

Appoggiagomito anteriore
Dispositivo per il confort del guidatore e del passeggero anteriore.
Il coperchio dell'appoggiagomito è regolabile in lunghezza.
Sistemazione degli oggetti
Sotto al coperchio dell'appoggiagomito è
previsto un vano di contenimento. Secondo
l'equipaggiamento, permette di accedere al
lettore d'emergenza della chiave elettronica del
sistema Apertura e Avviamento a mani libere.
F
A
lzare completamente il coperchio.
Regolazione longitudinale
F Per spostarlo in avanti, sollevare la levetta. L'appoggiagomito scorre in avanti fino in
battuta.
F

Pe
r riporlo, farlo scorrere all'indietro fino in
battuta e premerlo per bloccarlo.

11 7
DS4_it_Chap04_amenagement_ed02-2015

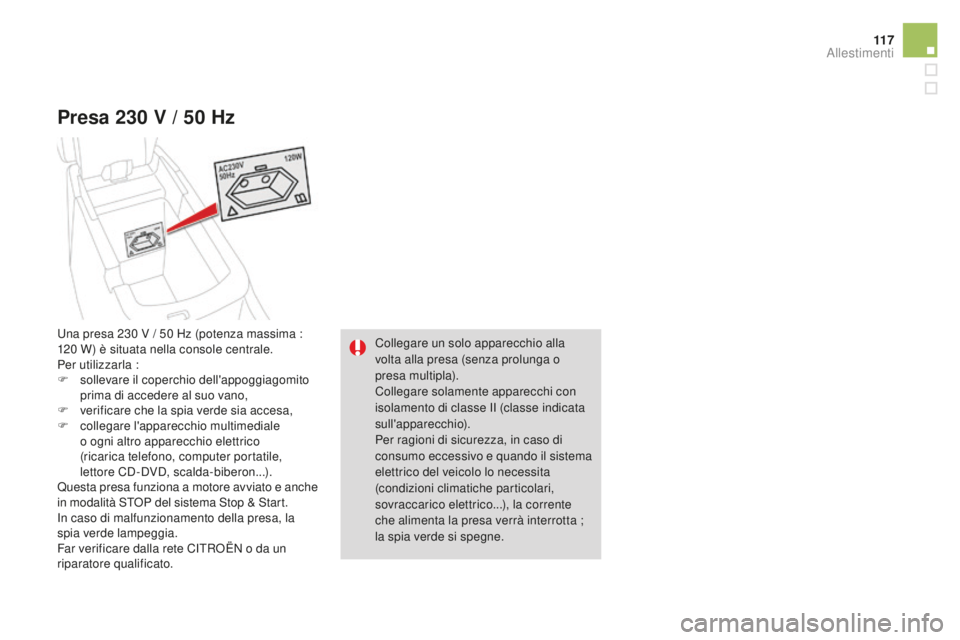

Presa 230 V / 50 Hz
Collegare un solo apparecchio alla
volta alla presa (senza prolunga o
presa multipla).
Collegare solamente apparecchi con
isolamento di classe II (classe indicata
sull'apparecchio).
Per ragioni di sicurezza, in caso di
consumo eccessivo e quando il sistema
elettrico del veicolo lo necessita
(condizioni climatiche particolari,
sovraccarico elettrico...), la corrente
che alimenta la presa verrà interrotta ;
la spia verde si spegne.
Una presa 230

V / 50

Hz (potenza massima :
120

W) è situata nella console centrale.
Per utilizzarla :
F

s

ollevare il coperchio dell'appoggiagomito
prima di accedere al suo vano,
F

v

erificare che la spia verde sia accesa,
F

c

ollegare l'apparecchio multimediale
o ogni altro apparecchio elettrico
(ricarica telefono, computer portatile,
lettore CD-DVD, scalda-biberon...).
Questa presa funziona a motore avviato e anche
in modalità STOP del sistema Stop & Start.
In caso di malfunzionamento della presa, la
spia verde lampeggia.
Far verificare dalla rete CITROËN o da un
riparatore qualificato.
Allestimenti

DS4_it_Chap04_amenagement_ed02-2015

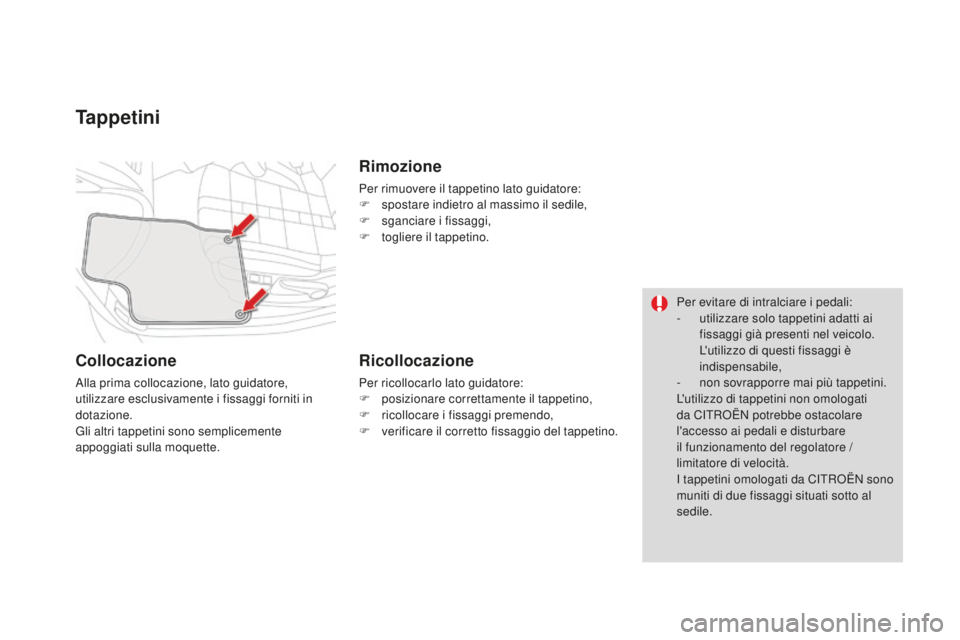

Tappetini
collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti in
dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
F s postare indietro al massimo il sedile,
F

s
ganciare i fissaggi,
F

t
ogliere il tappetino.
Ricollocazione
Per ricollocarlo lato guidatore:
F p osizionare correttamente il tappetino,
F

r
icollocare i fissaggi premendo,
F

v
erificare il corretto fissaggio del tappetino. Per evitare di intralciare i pedali:
-

u
tilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,
- n on sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da CITROËN potrebbe ostacolare
l'accesso ai pedali e disturbare
il funzionamento del regolatore /
limitatore di velocità.
I tappetini omologati da CITROËN sono
muniti di due fissaggi situati sotto al
sedile.
