CITROEN DS4 2015 Priručnik (in Serbian)

269
DS4_sr_Chap10_info-pratiques_ed02-2015
Skidanje točka
Parkiranje vozila
Zaustavite vozilo tako da ne ometate
saobraćaj : tlo za parkiranje trebalo
bi da bude, ako je moguće, ravno,
stabilno i bez klizanja.
Zategnite parkirnu kočnicu, osim ako
nije podešena na automatski način
rada
; prekinite kontakt i ubacite
menjač u prvi stepen prenosa* tako da
blokirate točkove.
Proverite da li se pali fiksna lampica
parkirne kočnice na instrument tabli.
Budite apsolutno sigurni da su putnici
napustili vozilo i da su na bezbednom
mestu.
Postavite klin, ako je potrebno, pod
točak dijagonalno od točka koji želite
da zamenite.
Nemojte nikada da se zavlačite ispod
vozila podignutog samo dizalicom,
koristite uvek podupirač.
Lista operacija
F Skinite hromirani ukrasni poklopac sa svakog od vijaka pomoću alata 3
(u zavisnosti od opreme).
F

P
ostavite držač zaštitnog vijka 4 na ključ
za skidanje točka 1 da biste odblokirali
vijak protiv krađe.
F

O
dblokirajte ostale vijke isključivo pomoću
ključa za skidanje točkova 1 .
*

p

oložaj R za pilotirani ručni menjač

; P za
automatski menjač.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015

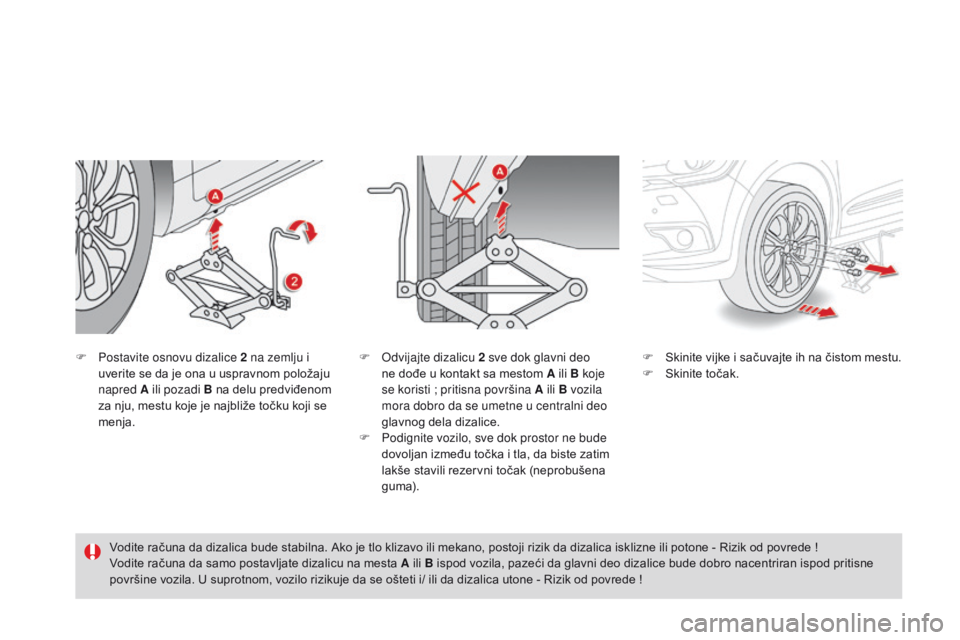

F Postavite osnovu dizalice 2 na zemlju i uverite se da je ona u uspravnom položaju
napred A ili pozadi B na delu predviđenom
za nju, mestu koje je najbliže točku koji se
menja. F
S kinite vijke i sačuvajte ih na čistom mestu.
F S kinite točak.
Vodite računa da dizalica bude stabilna. Ako je tlo klizavo ili mekano, postoji rizik da dizalica isklizne ili potone - Rizik od povrede
!
Vodite računa da samo postavljate dizalicu na mesta A ili B ispod vozila, pazeći da glavni deo dizalice bude dobro nacentriran ispod pritisne
površine vozila. U suprotnom, vozilo rizikuje da se ošteti i/ ili da dizalica utone - Rizik od povrede
!
F
O dvijajte dizalicu 2 sve dok glavni deo
ne dođe u kontakt sa mestom A ili B koje
se koristi
; pritisna površina A ili B vozila
mora dobro da se umetne u centralni deo
glavnog dela dizalice.
F

P
odignite vozilo, sve dok prostor ne bude
dovoljan između točka i tla, da biste zatim
lakše stavili rezervni točak (neprobušena
guma).

271
DS4_sr_Chap10_info-pratiques_ed02-2015

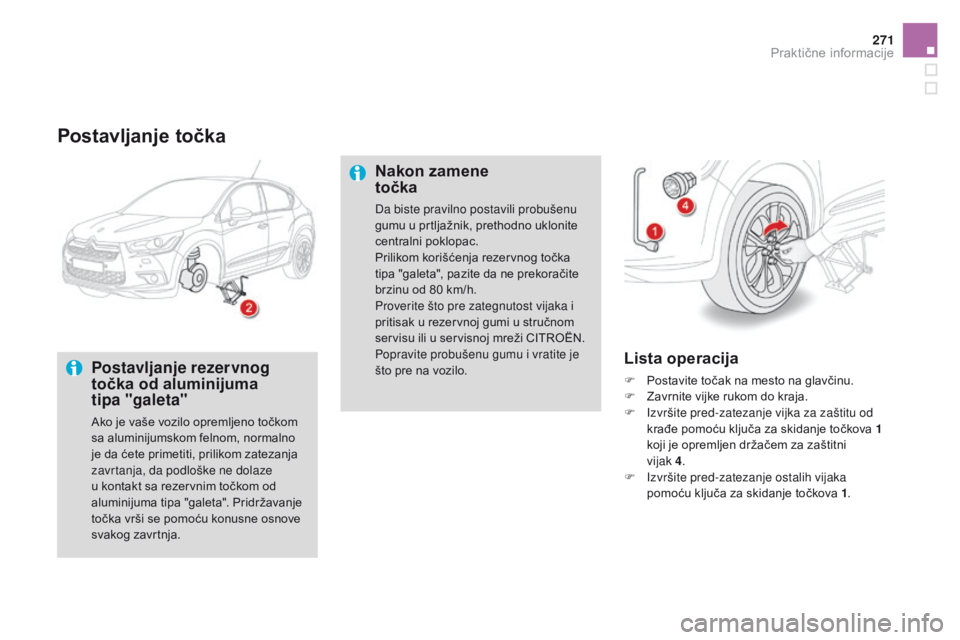

Postavljanje točka
Postavljanje rezervnog
točka od aluminijuma
tipa "galeta"
Ako je vaše vozilo opremljeno točkom
sa aluminijumskom felnom, normalno
je da ćete primetiti, prilikom zatezanja
zavrtanja, da podloške ne dolaze
u kontakt sa rezervnim točkom od
aluminijuma tipa "galeta". Pridržavanje
točka vrši se pomoću konusne osnove
svakog zavrtnja.
Lista operacija
F Postavite točak na mesto na glavčinu.
F Z avrnite vijke rukom do kraja.
F

I
zvršite pred-zatezanje vijka za zaštitu od
krađe pomoću ključa za skidanje točkova
1
koji je opremljen držačem za zaštitni
vijak


4.
F

I
zvršite pred-zatezanje ostalih vijaka
pomoću ključa za skidanje točkova 1 .
nakon zamene
točka
Da biste pravilno postavili probušenu
gumu u prtljažnik, prethodno uklonite
centralni poklopac.
Prilikom korišćenja rezervnog točka
tipa "galeta", pazite da ne prekoračite
brzinu od 80 km/h.
Proverite što pre zategnutost vijaka i
pritisak u rezervnoj gumi u stručnom
servisu ili u servisnoj mreži CITROËN.
Popravite probušenu gumu i vratite je
što pre na vozilo.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015

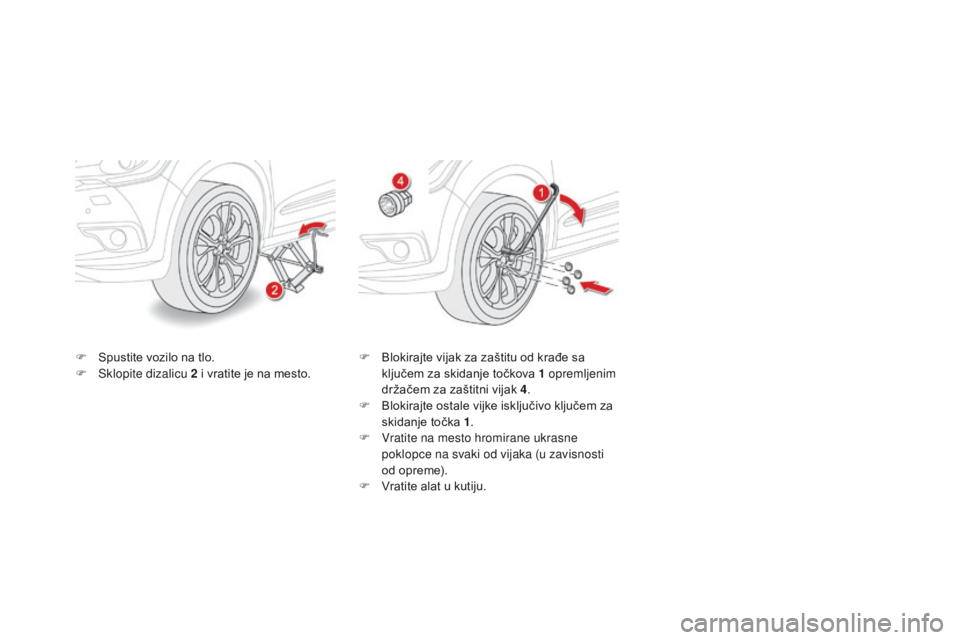

F Spustite vozilo na tlo.
F Sk lopite dizalicu 2 i vratite je na mesto. F
B lokirajte vijak za zaštitu od krađe sa
ključem za skidanje točkova 1 opremljenim
držačem za zaštitni vijak 4 .
F

B
lokirajte ostale vijke isključivo ključem za
skidanje točka 1 .
F

V
ratite na mesto hromirane ukrasne
poklopce na svaki od vijaka (u zavisnosti
od opreme).
F

V
ratite alat u kutiju.

273
DS4_sr_Chap10_info-pratiques_ed02-2015

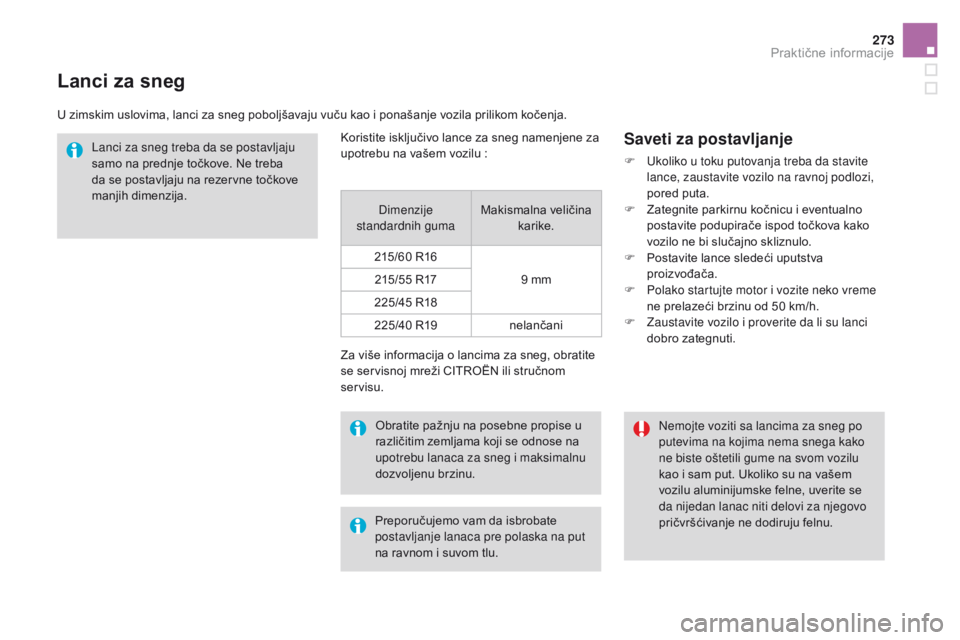

Lanci za sneg
U zimskim uslovima, lanci za sneg poboljšavaju vuču kao i ponašanje vozila prilikom kočenja.Lanci za sneg treba da se postavljaju
samo na prednje točkove. Ne treba
da se postavljaju na rezervne točkove
manjih dimenzija.
Za više informacija o lancima za sneg, obratite
se servisnoj mreži CITROËN ili stručnom
servisu.
Saveti za postavljanje
F Ukoliko u toku putovanja treba da stavite lance, zaustavite vozilo na ravnoj podlozi,
pored puta.
F

Z
ategnite parkirnu kočnicu i eventualno
postavite podupirače ispod točkova kako
vozilo ne bi slučajno skliznulo.
F

P
ostavite lance sledeći uputstva
proizvođača.
F

P
olako startujte motor i vozite neko vreme
ne prelazeći brzinu od 50 km/h.
F

Z
austavite vozilo i proverite da li su lanci
dobro zategnuti.
Nemojte voziti sa lancima za sneg po
putevima na kojima nema snega kako
ne biste oštetili gume na svom vozilu
kao i sam put. Ukoliko su na vašem
vozilu aluminijumske felne, uverite se
da nijedan lanac niti delovi za njegovo
pričvršćivanje ne dodiruju felnu.
Obratite pažnju na posebne propise u
različitim zemljama koji se odnose na
upotrebu lanaca za sneg i maksimalnu
dozvoljenu brzinu.
Koristite isključivo lance za sneg namenjene za
upotrebu na vašem vozilu

:
Dimenzije
standardnih guma Makismalna veličina
karike.
215/60 R16 9 mm
215/55 R17
225/45 R18
225/40 R19 nelančani
Preporučujemo vam da isbrobate
postavljanje lanaca pre polaska na put
na ravnom i suvom tlu.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015

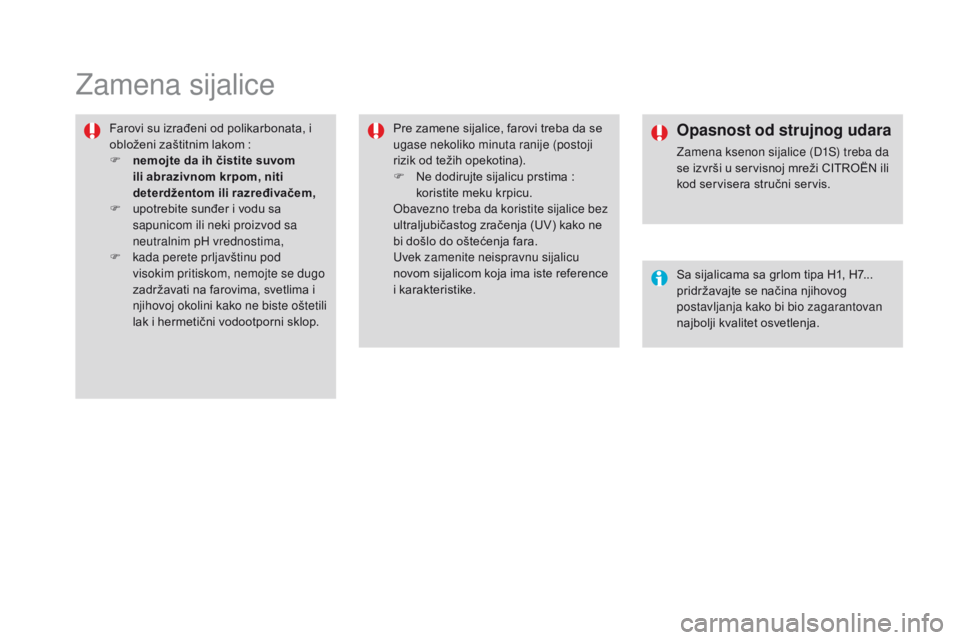

Zamena sijalice
Farovi su izrađeni od polikarbonata, i
obloženi zaštitnim lakom :
F

n
emojte da ih čistite suvom
ili abrazivnom krpom, niti
deterdžentom ili razređivačem,
F

u
potrebite sunđer i vodu sa
sapunicom ili neki proizvod sa
neutralnim pH vrednostima,
F

k
ada perete prljavštinu pod
visokim pritiskom, nemojte se dugo
zadržavati na farovima, svetlima i
njihovoj okolini kako ne biste oštetili
lak i hermetični vodootporni sklop. Pre zamene sijalice, farovi treba da se
ugase nekoliko minuta ranije (postoji
rizik od težih opekotina).
F

N
e dodirujte sijalicu prstima :
koristite meku krpicu.
Obavezno treba da koristite sijalice bez
ultraljubičastog zračenja (UV) kako ne
bi došlo do oštećenja fara.
Uvek zamenite neispravnu sijalicu
novom sijalicom koja ima iste reference
i karakteristike.Opasnost od strujnog udara
Zamena ksenon sijalice (D1S) treba da
se izvrši u servisnoj mreži CITROËN ili
kod servisera stručni servis.
Sa sijalicama sa grlom tipa H1, H7...
pridržavajte se načina njihovog
postavljanja kako bi bio zagarantovan
najbolji kvalitet osvetlenja.

275
DS4_sr_Chap10_info-pratiques_ed02-2015

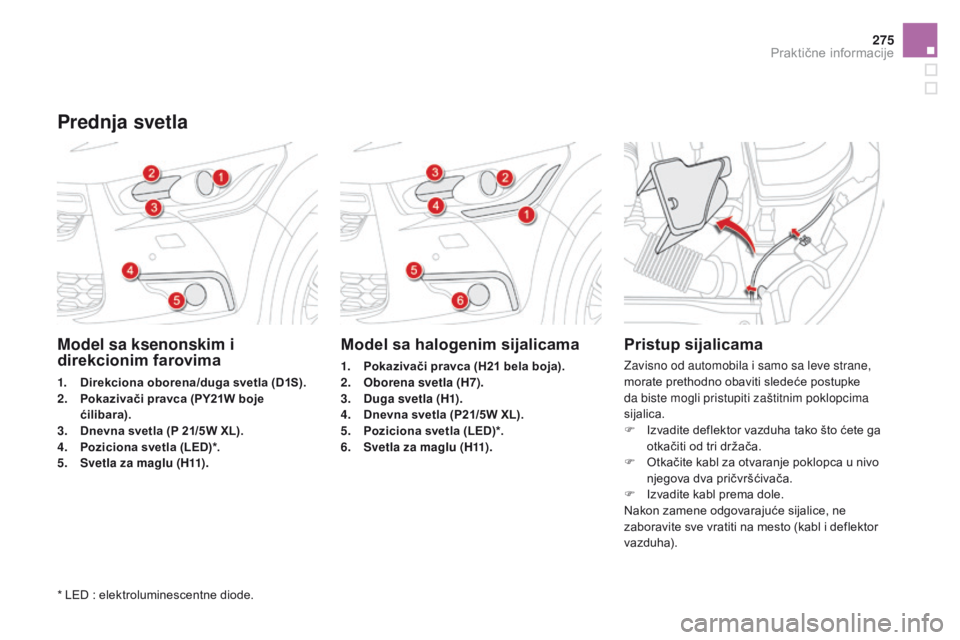

Model sa ksenonskim i
direkcionim farovima
1. Direkciona oborena/duga svetla (D1S).
2. Pokazivači pravca (PY21W boje
ćilibara).
3.
D

nevna svetla (P 21/5W XL).
4.
P

oziciona svetla (LED)*.
5.
S

vetla za maglu (H11).
Model sa halogenim sijalicama
1. Pokazivači pravca (H21 bela boja).
2. O borena svetla (H7).
3.
D

uga svetla (H1).
4.
D

nevna svetla (P21/5W XL).
5.
P

oziciona svetla (LED)*.
6.
S

vetla za maglu (H11).
Pristup sijalicama
Zavisno od automobila i samo sa leve strane,
morate prethodno obaviti sledeće postupke
da biste mogli pristupiti zaštitnim poklopcima
sijalica.
F
I
zvadite deflektor vazduha tako što ćete ga
otkačiti od tri držača.
F

O
tkačite kabl za otvaranje poklopca u nivo
njegova dva pričvršćivača.
F

I
zvadite kabl prema dole.
Nakon zamene odgovarajuće sijalice, ne
zaboravite sve vratiti na mesto (kabl i deflektor
vazduha).
Prednja svetla
* LED : elektroluminescentne diode.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015
Zamena oborenih svetala
(na modelu sa halogenim
svetlom)
F Izvucite zaštitni poklopac tako što ćete
povući jezičak.
F

O
tkačite konektor.
F

R
aširite opruge da izvadite sijalicu.
F

I
zvadite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite ove korake
obrnutim redom.

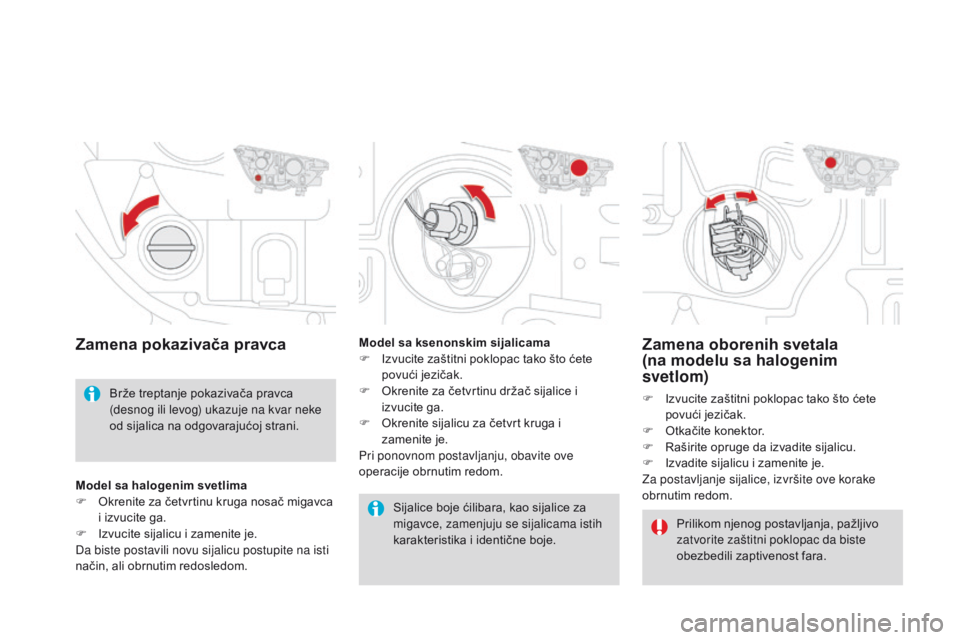

Zamena pokazivača pravca
Prilikom njenog postavljanja, pažljivo
zatvorite zaštitni poklopac da biste
obezbedili zaptivenost fara.
Sijalice boje ćilibara, kao sijalice za
migavce, zamenjuju se sijalicama istih
karakteristika i identične boje.
Brže treptanje pokazivača pravca
(desnog ili levog) ukazuje na kvar neke
od sijalica na odgovarajućoj strani.
Model sa ksenonskim sijalicama
F

I

zvucite zaštitni poklopac tako što ćete
povući jezičak.
F

O

krenite za četvrtinu držač sijalice i
izvucite ga.
F

O

krenite sijalicu za četvrt kruga i
zamenite

je.
Pri ponovnom postavljanju, obavite ove
operacije obrnutim redom.
Model sa halogenim svetlima
F

O

krenite za četvrtinu kruga nosač migavca
i izvucite ga.
F
I
zvucite sijalicu i zamenite je.
Da biste postavili novu sijalicu postupite na isti
način, ali obrnutim redosledom.

277
DS4_sr_Chap10_info-pratiques_ed02-2015

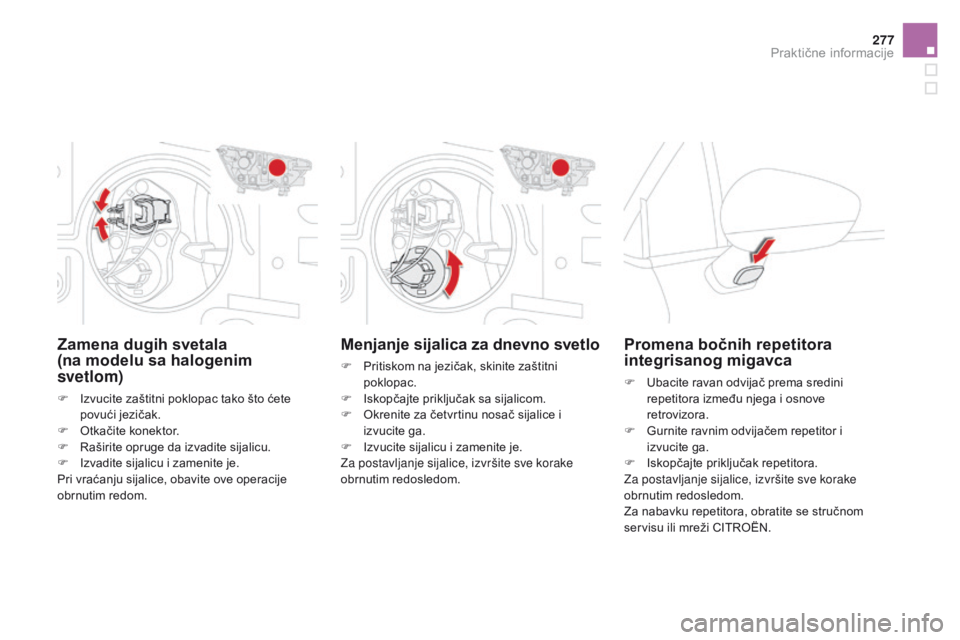

Menjanje sijalica za dnevno svetlo
F Pritiskom na jezičak, skinite zaštitni poklopac.
F

I
skopčajte priključak sa sijalicom.
F

O
krenite za četvrtinu nosač sijalice i
izvucite ga.
F

I
zvucite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.
Zamena dugih svetala
(na modelu sa halogenim
svetlom)
F Izvucite zaštitni poklopac tako što ćete povući jezičak.
F

O
tkačite konektor.
F

R
aširite opruge da izvadite sijalicu.
F

I
zvadite sijalicu i zamenite je.
Pri vraćanju sijalice, obavite ove operacije
obrnutim redom.
Promena bočnih repetitora
integrisanog migavca
F Ubacite ravan odvijač prema sredini repetitora između njega i osnove
retrovizora.
F

G
urnite ravnim odvijačem repetitor i
izvucite ga.
F

I
skopčajte priključak repetitora.
Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.
Za nabavku repetitora, obratite se stručnom
servisu ili mreži CITROËN.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015

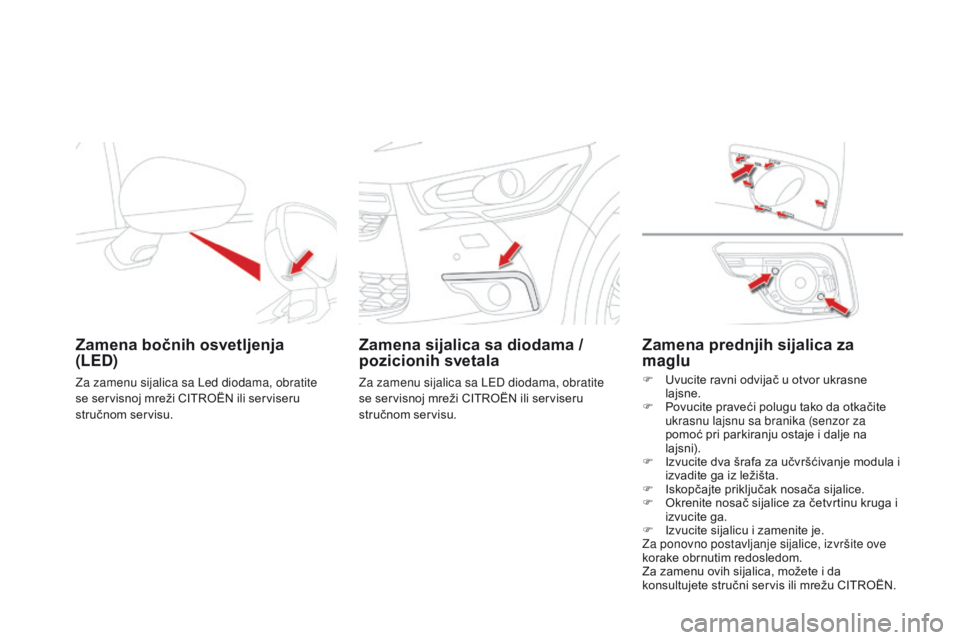

Zamena bočnih osvetljenja
(LED)
Za zamenu sijalica sa Led diodama, obratite
se servisnoj mreži CITROËN ili serviseru
stručnom servisu.
Zamena sijalica sa diodama /
pozicionih svetala
Za zamenu sijalica sa LED diodama, obratite
se servisnoj mreži CITROËN ili serviseru
stručnom servisu.
Zamena prednjih sijalica za
maglu
F Uvucite ravni odvijač u otvor ukrasne lajsne.
F

P
ovucite praveći polugu tako da otkačite
ukrasnu lajsnu sa branika (senzor za
pomoć pri parkiranju ostaje i dalje na
lajsni).
F

I
zvucite dva šrafa za učvršćivanje modula i
izvadite ga iz ležišta.
F

I
skopčajte priključak nosača sijalice.
F

O
krenite nosač sijalice za četvrtinu kruga i
izvucite ga.
F

I
zvucite sijalicu i zamenite je.
Za ponovno postavljanje sijalice, izvršite ove
korake obrnutim redosledom.
Za zamenu ovih sijalica, možete i da
konsultujete stručni servis ili mrežu CITROËN.
