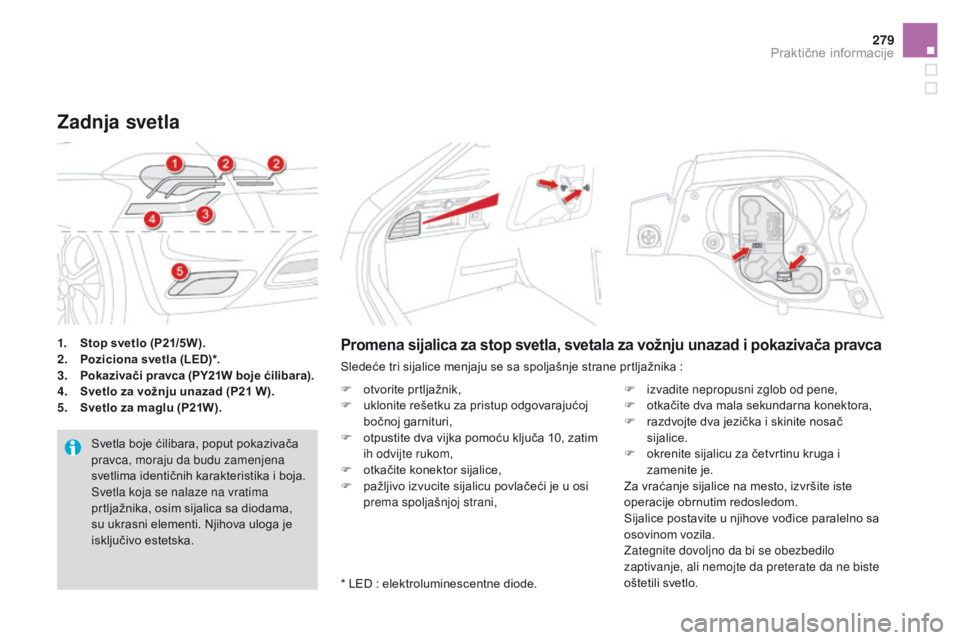

1. Stop svetlo (P21/5W).
2. Poziciona svetla (LED)*.
3.
P

okazivači pravca (PY21W boje ćilibara).
4.
S

vetlo za vožnju unazad (P21 W).
5.
S

vetlo za maglu (P21W).
Zadnja svetla
Svetla boje ćilibara, poput pokazivača
pravca, moraju da budu zamenjena
svetlima identičnih karakteristika i boja.
Svetla koja se nalaze na vratima
prtljažnika, osim sijalica sa diodama,
su ukrasni elementi. Njihova uloga je
isključivo estetska.
Promena sijalica za stop svetla, svetala za vožnju unazad i pokazivača pravca
Sledeće tri sijalice menjaju se sa spoljašnje strane prtljažnika :
F
o
tvorite prtljažnik,
F

u
klonite rešetku za pristup odgovarajućoj
bočnoj garnituri,
F

o
tpustite dva vijka pomoću ključa 10, zatim
ih odvijte rukom,
F

o
tkačite konektor sijalice,
F

p
ažljivo izvucite sijalicu povlačeći je u osi
prema spoljašnjoj strani, F

i
zvadite nepropusni zglob od pene,
F

o
tkačite dva mala sekundarna konektora,
F

r
azdvojte dva jezička i skinite nosač
sijalice.
F

o
krenite sijalicu za četvrtinu kruga i
zamenite je.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Sijalice postavite u njihove vođice paralelno sa
osovinom vozila.
Zategnite dovoljno da bi se obezbedilo
zaptivanje, ali nemojte da preterate da ne biste
oštetili svetlo.
* LED
: elektroluminescentne diode.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015

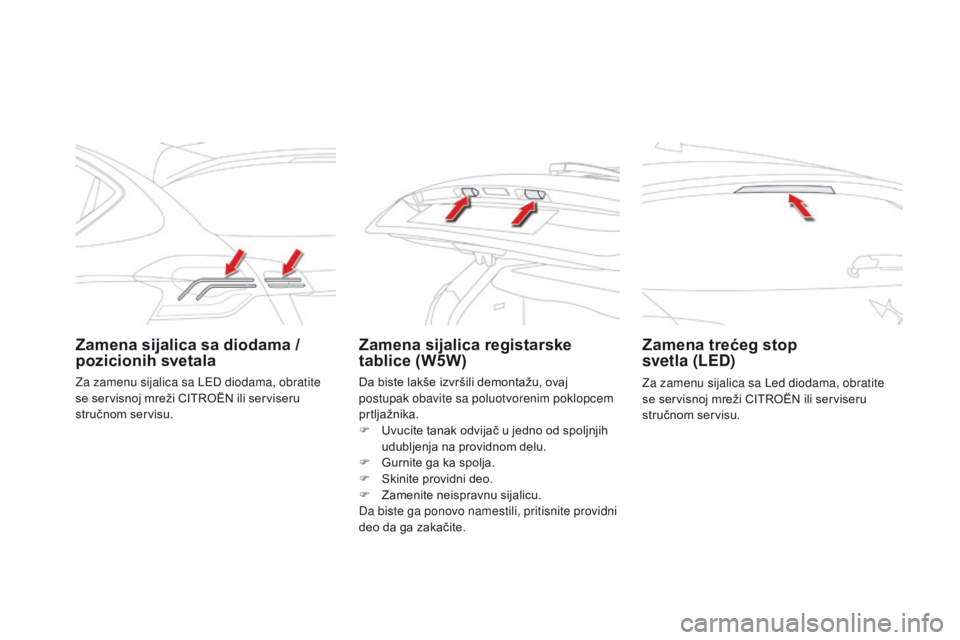

Zamena sijalica sa diodama /
pozicionih svetalaZamena sijalica registarske
tablice (W5W)Zamena trećeg stop
svetla (LED)
Za zamenu sijalica sa Led diodama, obratite
se servisnoj mreži CITROËN ili serviseru
stručnom servisu.
Za zamenu sijalica sa LED diodama, obratite
se servisnoj mreži CITROËN ili serviseru
stručnom servisu.
Da biste lakše izvršili demontažu, ovaj
postupak obavite sa poluotvorenim poklopcem
prtljažnika.
F

U

vucite tanak odvijač u jedno od spoljnjih
udubljenja na providnom delu.
F

G

urnite ga ka spolja.
F

S

kinite providni deo.
F

Z

amenite neispravnu sijalicu.
Da biste ga ponovo namestili, pritisnite providni
deo da ga zakačite.

281
DS4_sr_Chap10_info-pratiques_ed02-2015
Zamena sijalica farova za maglu
Ove sijalice menjaju se sa spoljne strane
zadnjeg branika :
F

p
odvucite ruku pod branik,
F

o
krenite nosač sijalice za jednu četvrtinu
kruga i izvucite ga,
F

o
krenite sijalicu za jednu četvrtinu kruga i
zamenite je.
Kod ponovnog postavljanja, obavite te
operacije u obrnutom smeru. Pazite da ne dodirnete izduvnu cev
;
rizikujete da se opečete ako vršite
zamenu sijalice u minutama koje slede
nakon prekida kontakta.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015

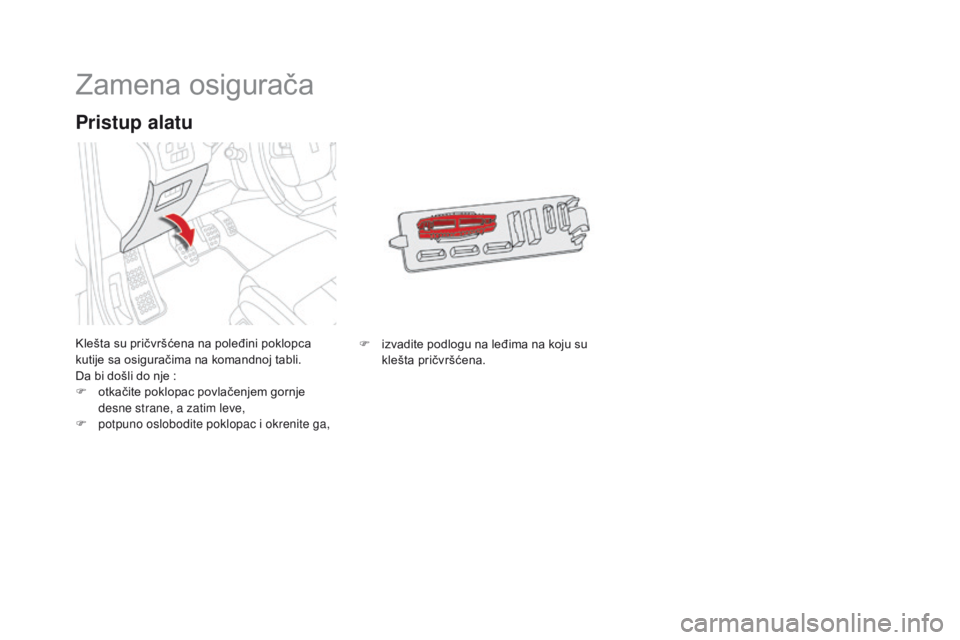

Zamena osigurača
Klešta su pričvršćena na poleđini poklopca
kutije sa osiguračima na komandnoj tabli.
Da bi došli do nje :
F

o
tkačite poklopac povlačenjem gornje
desne strane, a zatim leve,
F

p
otpuno oslobodite poklopac i okrenite ga,
Pristup alatu
F izvadite podlogu na leđima na koju su klešta pričvršćena.

283
DS4_sr_Chap10_info-pratiques_ed02-2015
Instalacija dodatnih
električnih uređaja
Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
dodatnih električnih uređaja na vozilu,
konsultujte stručni servis ili mrežu
CITROËN.
CITROËN odbija svaku odgovornost
za troškove nastale zbog popravke
vašeg vozila ili za kvar koji je nastao
zbog ugrađivanja dodatne opreme
koju CITROËN nije ni isporučio ni
preporučio, a koja nije instalirana
prema propisima, a posebno kada
potrošnja ugrađene opreme prelazi
10
mil
iampera.

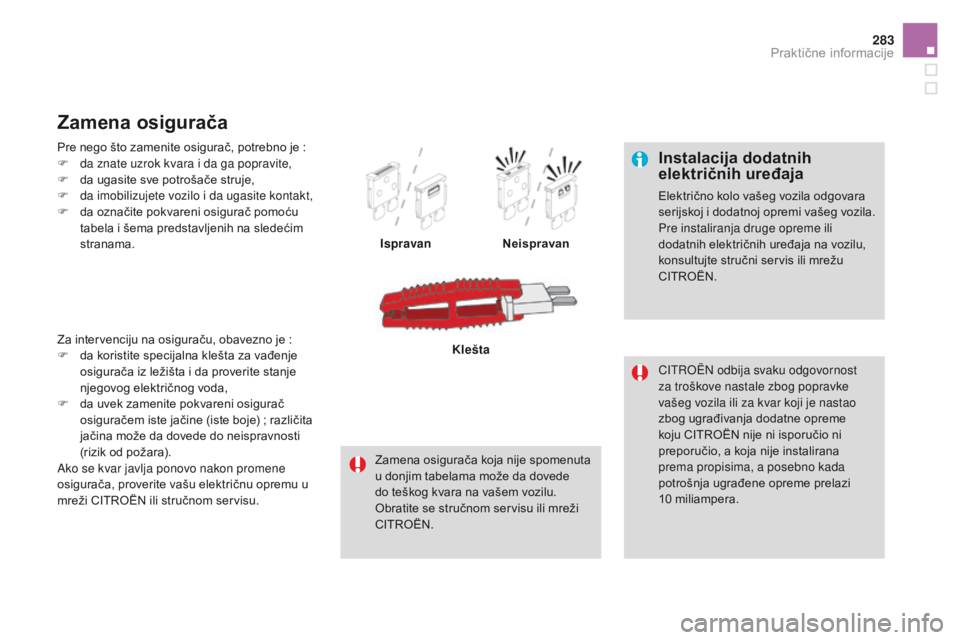

Pre nego što zamenite osigurač, potrebno je

:
F

d

a znate uzrok kvara i da ga popravite,
F

d

a ugasite sve potrošače struje,
F
da
imobilizujete vozilo i da ugasite kontakt,
F
d
a označite pokvareni osigurač pomoću
tabela i šema predstavljenih na sledećim
stranama.
Zamena osigurača
Ispravanne ispravan
Zamena osigurača koja nije spomenuta
u donjim tabelama može da dovede
do teškog kvara na vašem vozilu.
Obratite se stručnom servisu ili mreži
CITROËN. Klešta
Za intervenciju na osiguraču, obavezno je

:
F

d

a koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,
F

d

a uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje)

; različita
jačina može da dovede do neispravnosti
(rizik od požara).
Ako se kvar javlja ponovo nakon promene
osigurača, proverite vašu električnu opremu u
mreži CITROËN ili stručnom servisu.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015

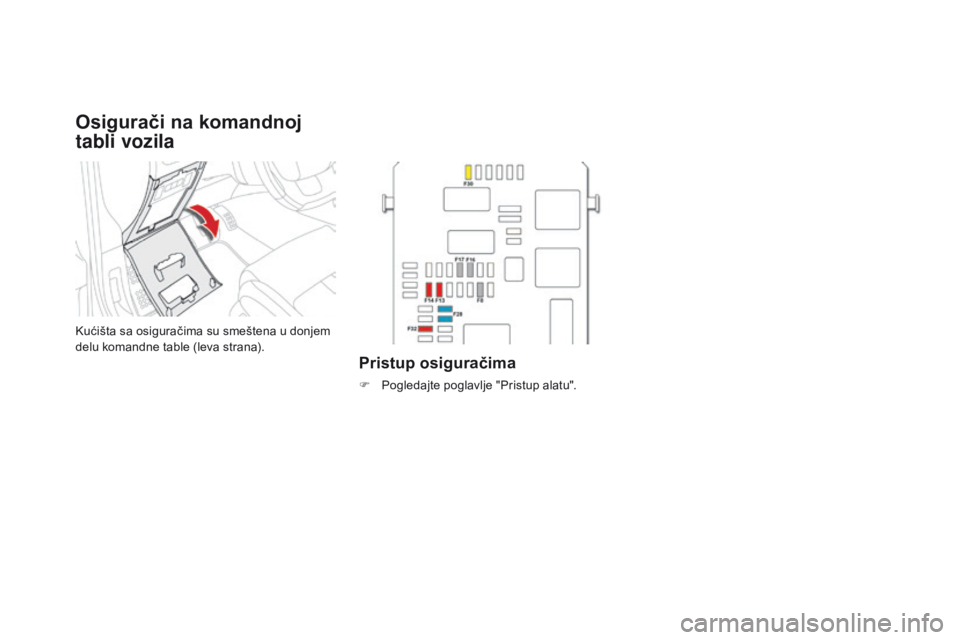

osigurači na komandnoj
tabli vozila
Kućišta sa osiguračima su smeštena u donjem
delu komandne table (leva strana).
Pristup osiguračima
F Pogledajte poglavlje "Pristup alatu".

285
DS4_sr_Chap10_info-pratiques_ed02-2015

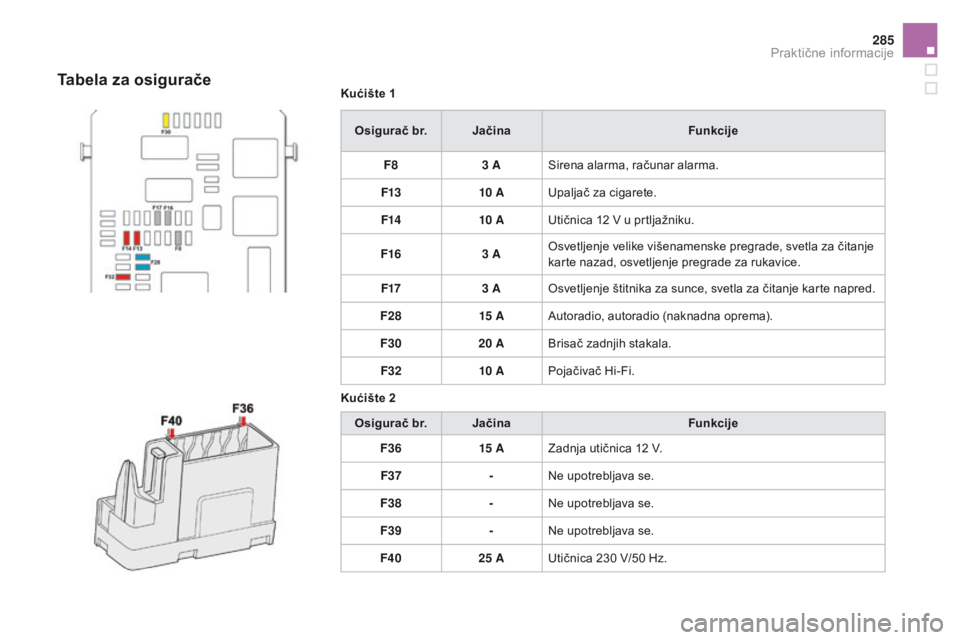

kućište 1
os
igurač br.
jač
ina Funkcije
F8 3 ASirena alarma, računar alarma.
F13 10 AUpaljač za cigarete.
F14 10 AUtičnica 12 V u prtljažniku.
F16 3 AOsvetljenje velike višenamenske pregrade, svetla za čitanje
karte nazad, osvetljenje pregrade za rukavice.
F17 3 AOsvetljenje štitnika za sunce, svetla za čitanje karte napred.
F28 15 AAutoradio, autoradio (naknadna oprema).
F30 20 ABrisač zadnjih stakala.
F32 10 APojačivač Hi-Fi.
k

ućište 2
os

igurač br.
jač
ina Funkcije
F36 15 AZadnja utičnica 12 V.
F37 -Ne upotrebljava se.
F38 -Ne upotrebljava se.
F39 -Ne upotrebljava se.
F40 25 AUtičnica 230 V/50 Hz.Tabela za osigurače
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015
Kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).Pristup osiguračima
F Skinite poklopac.
F Z amenite osigurač (videti odgovarajuće
p o g l av l j e).
F

P
osle intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kutije sa osiguračima.
osigurači u motornom
prostoru

287
DS4_sr_Chap10_info-pratiques_ed02-2015
osigurač br.jačina Funkcije
F19 30 AMala/velika brzina brisača prednjeg stakla.
F20 15 APumpa za pranje stakala napred i nazad.
F21 20 APumpa za pranje farova.
F22 15 ASirena.
F23 15 ADugo svetlo, desno.
F24 15 ADugo svetlo, levo.
F27 5 AOboreno svetlo, levo.
F28 5 AOboreno svetlo, desno.
Tabela za osigurače
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015
Akumulator 12 V
Akumulator je smešten ispod haube motora.
Da biste pristupili elektrodi (+) :
F

o
tvorite poklopac tako što ćete delovati
na unutrašnju komandu, a zatim i na
spoljašnju,
F

p
odignite poklopac, zatim ga šipkom
pričvrstite,
F

p
odignite plastični poklopac graničnika
elektrode (+).
Pristup akumulatoru
Nakon ponovnog stavljanja akumulatora,
Stop & Start će biti uključen tek nakon
kontinuirane imobilizacije vozila, čije
trajanje zavisi od klimatskih uslova i
stanja napunjenosti akumulatora (do
približno 8 sati). Postojanje ove nalepnice, posebno sa
sistemom Stop & Start, označava da
se koristi akumulator sa olovom 12 V
posebne tehnologije i karakteristika,
za koji je potrebna, u slučaju promene
ili isključenja, intervencija od strane
stručnog servisa ili servisne mreže
CITROËN.
Postupak za startovanje motora pomoću
drugog akumulatora ili za punjenje
ispražnjenog akumulatora.
