Kuka za vuču koja se može ukloniti bez alata
Da biste se upoznali sa maksimalnim
opterećenjem uređaja za vuču,
pogledajte odeljak "Tehničke
karakteristike".
Da biste bezbedno vozili sa prikolicom,
pogledajte odeljak " Vuča prikolice".
Poštujte zakonodavstvo zemlje u kojoj
se vozite.

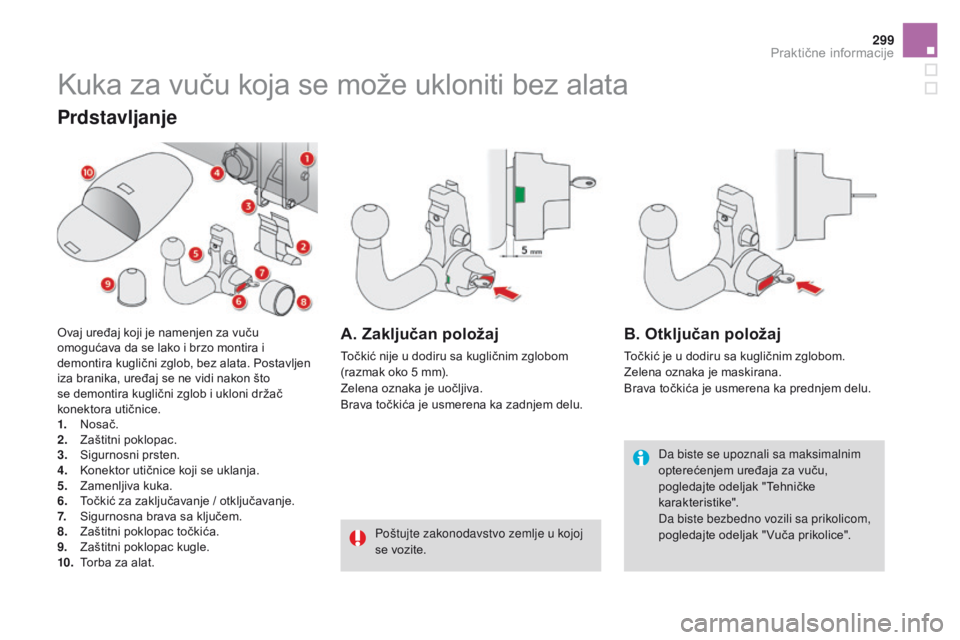

Prdstavljanje
Ovaj uređaj koji je namenjen za vuču
omogućava da se lako i brzo montira i
demontira kuglični zglob, bez alata. Postavljen
iza branika, uređaj se ne vidi nakon što
se demontira kuglični zglob i ukloni držač
konektora utičnice.
1.
N

osač.
2.
Z

aštitni poklopac.
3.
S

igurnosni prsten.
4.
K

onektor utičnice koji se uklanja.
5.
Z

amenljiva kuka.
6.
T

očkić za zaključavanje / otključavanje.
7.
S

igurnosna brava sa ključem.
8.
Z

aštitni poklopac točkića.
9.
Z

aštitni poklopac kugle.
10.
T

orba za alat.a. Zaključan položaj
Točkić nije u dodiru sa kugličnim zglobom
(razmak oko 5 mm).
Zelena oznaka je uočljiva.
Brava točkića je usmerena ka zadnjem delu.
B. otključan položaj
Točkić je u dodiru sa kugličnim zglobom.
Zelena oznaka je maskirana.
Brava točkića je usmerena ka prednjem delu.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015
Pre korišćenja

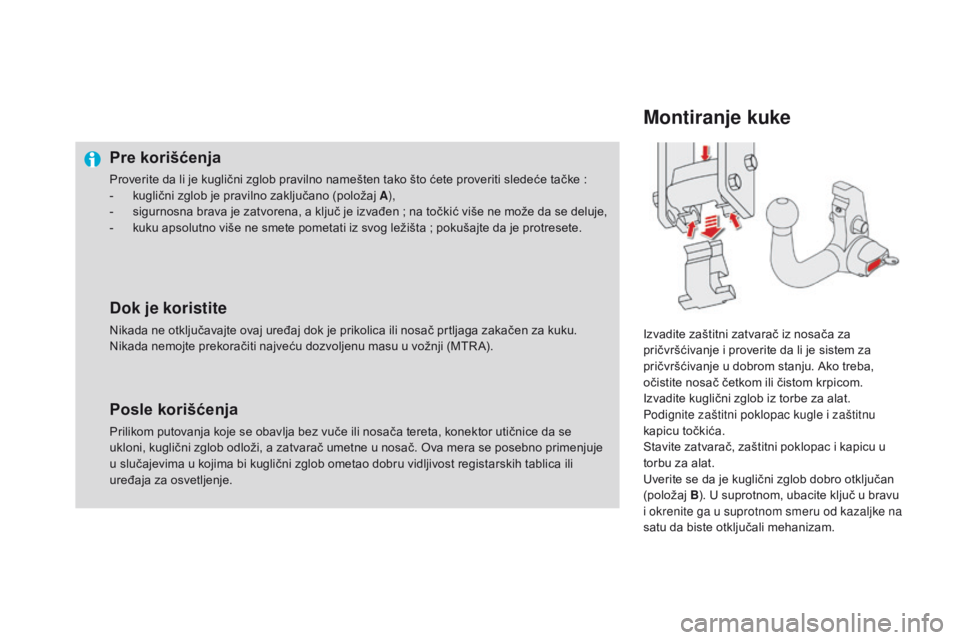

Proverite da li je kuglični zglob pravilno namešten tako što ćete proveriti sledeće tačke :
- k uglični zglob je pravilno zaključano (položaj A ),
-

s
igurnosna brava je zatvorena, a ključ je izvađen ; na točkić više ne može da se deluje,
-

k
uku apsolutno više ne smete pometati iz svog ležišta ; pokušajte da je protresete.
Dok je koristite
Nikada ne otključavajte ovaj uređaj dok je prikolica ili nosač prtljaga zakačen za kuku.
Nikada nemojte prekoračiti najveću dozvoljenu masu u vožnji (MTR A).
Posle korišćenja
Prilikom putovanja koje se obavlja bez vuče ili nosača tereta, konektor utičnice da se
ukloni, kuglični zglob odloži, a zatvarač umetne u nosač. Ova mera se posebno primenjuje
u slučajevima u kojima bi kuglični zglob ometao dobru vidljivost registarskih tablica ili
uređaja za osvetljenje.
Montiranje kuke
Izvadite zaštitni zatvarač iz nosača za
pričvršćivanje i proverite da li je sistem za
pričvršćivanje u dobrom stanju. Ako treba,
očistite nosač četkom ili čistom krpicom.
Izvadite kuglični zglob iz torbe za alat.
Podignite zaštitni poklopac kugle i zaštitnu
kapicu točkića.
Stavite zatvarač, zaštitni poklopac i kapicu u
torbu za alat.
Uverite se da je kuglični zglob dobro otključan
(položaj B). U suprotnom, ubacite ključ u bravu
i okrenite ga u suprotnom smeru od kazaljke na
satu da biste otključali mehanizam.

301
DS4_sr_Chap10_info-pratiques_ed02-2015
Ako ključ ne može da se okreće ili ako
je izvađen, to znači da je kuglični zglob
loše pričvršćen ; ponovo započnite
postupak.
Ako se neki od uslova zaključavanja ne
ispuni, ponovo započnite postupak.
U svakom slučaju, ako znak ostane
crven, nemojte koristiti uređaj za
vuču i obratite se mreži CITROËN ili
ovlašćenom serviseru stručni servis.

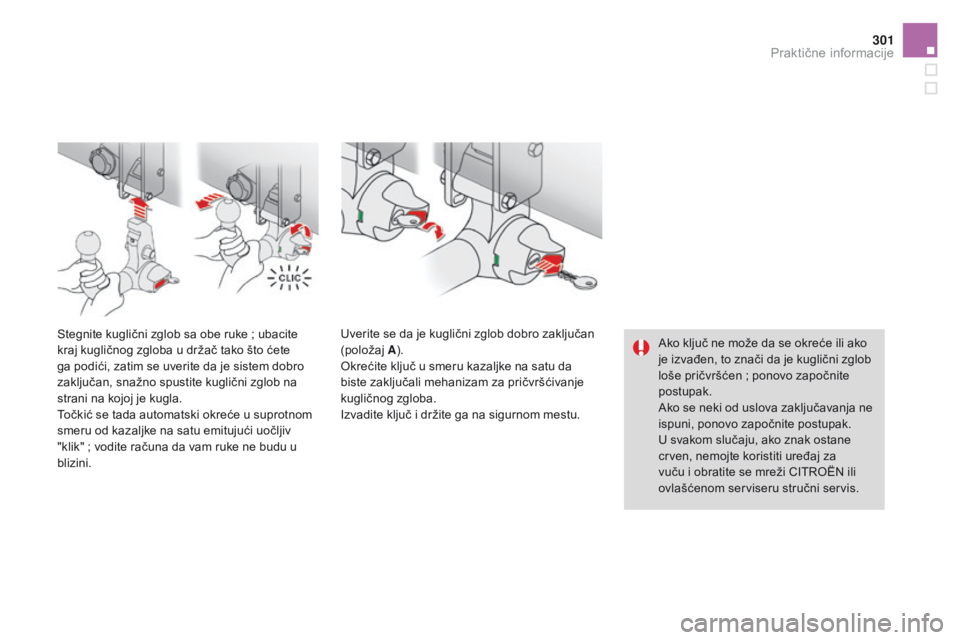

Stegnite kuglični zglob sa obe ruke

; ubacite
kraj kugličnog zgloba u držač tako što ćete
ga podići, zatim se uverite da je sistem dobro
zaključan, snažno spustite kuglični zglob na
strani na kojoj je kugla.
Točkić se tada automatski okreće u suprotnom
smeru od kazaljke na satu emitujući uočljiv
"klik"

; vodite računa da vam ruke ne budu u
blizini. Uverite se da je kuglični zglob dobro zaključan
(položaj
A).
Okrećite ključ u smeru kazaljke na satu da
biste zaključali mehanizam za pričvršćivanje
kugličnog zgloba.
Izvadite ključ i držite ga na sigurnom mestu.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015
Fiksirajte prikolicu na kuku za vuču.
Prikačite kabl prikolice za sigurnosni prsten koji
je smešten na držaču kugličnog zgloba.
Spustite držač konektora utičnice tako što ćete
povući na dole prsten koji je ispod branika.
Podignite zaštitni poklopac utičnice i uključite
električne instalacije prikolice.

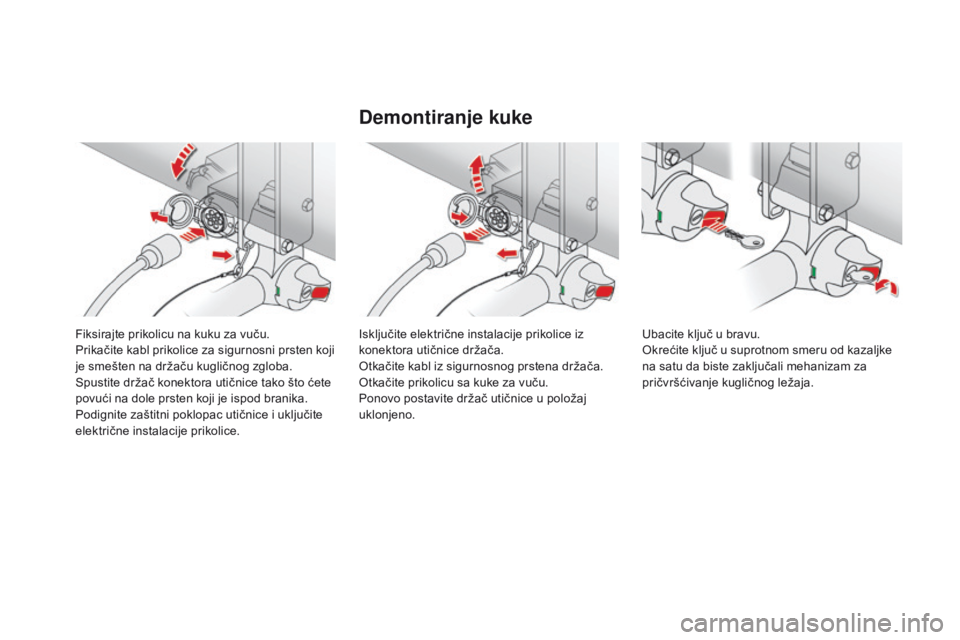

Demontiranje kuke
Isključite električne instalacije prikolice iz
konektora utičnice držača.
Otkačite kabl iz sigurnosnog prstena držača.
Otkačite prikolicu sa kuke za vuču.
Ponovo postavite držač utičnice u položaj
uklonjeno.Ubacite ključ u bravu.
Okrećite ključ u suprotnom smeru od kazaljke
na satu da biste zaključali mehanizam za
pričvršćivanje kugličnog ležaja.

303
DS4_sr_Chap10_info-pratiques_ed02-2015
Obratite pažnju na masu kugličnog
ležaja (oko 3,5 kg). Rizik od povrede !
Čvrsto stegnite kuglični ležaj jednom rukom
;
drugom rukom, pritisnite točkić, zatim ga
okrenite u smeru kazaljke na satu, do kraja.
Povucite kuglični ležaj na dole. Vratite zaštitni poklopac kugle i zaštitnu kapicu
točkića na mesto.
Spakujte kuglični ležaj u torbu za alat.
Vratite na mesto zatvarač u držač za
pričvršćivanje.
održavanje
Pravilno funkcionisanje nije moguće ako je
kuka i njena podloga ne budu čiste.
Pre nego što budete prali vozilo mlazom po
jakim pritiskom, konektor utičnice se mora
ukloniti, kuglični ležaj odložiti, a zatvarač
umetnuti u držač.
Za sve ostale intervencije na opremi za vuču,
obratite se mreži CITROËN ili u ovlašćeni
stručni servis.
Praktične informacije

DS4_sr_Chap10_info-pratiques_ed02-2015

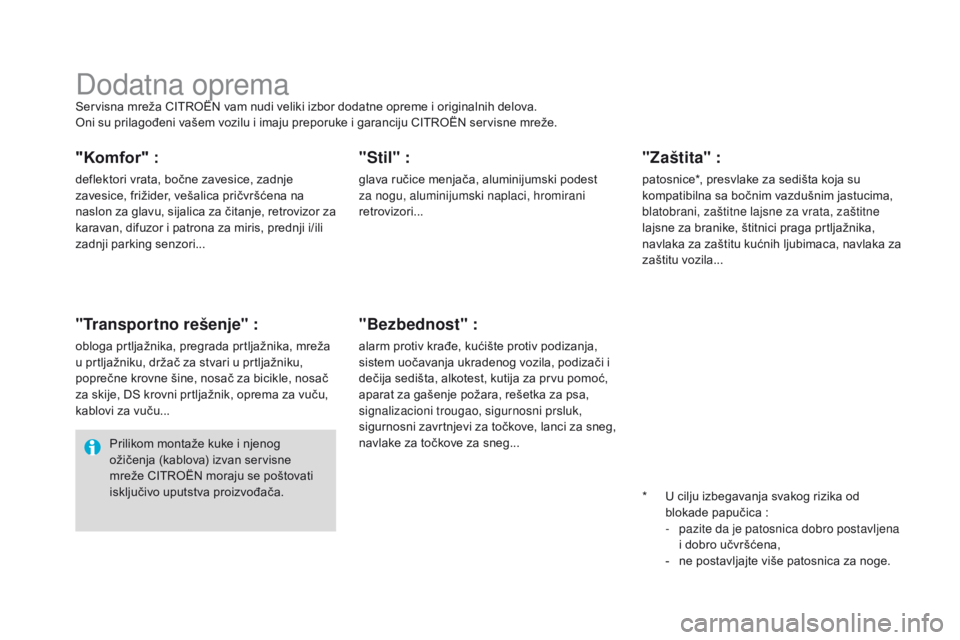

Dodatna opremaServisna mreža CITROËN vam nudi veliki izbor dodatne opreme i originalnih delova.
Oni su prilagođeni vašem vozilu i imaju preporuke i garanciju CITROËN servisne mreže.
"komfor" :
deflektori vrata, bočne zavesice, zadnje
zavesice, frižider, vešalica pričvršćena na
naslon za glavu, sijalica za čitanje, retrovizor za
karavan, difuzor i patrona za miris, prednji i/ili
zadnji parking senzori...
"Transportno rešenje" :
obloga prtljažnika, pregrada prtljažnika, mreža
u prtljažniku, držač za stvari u prtljažniku,
poprečne krovne šine, nosač za bicikle, nosač
za skije, DS krovni prtljažnik, oprema za vuču,
kablovi za vuču...
"Stil" :
glava ručice menjača, aluminijumski podest
za nogu, aluminijumski naplaci, hromirani
retrovizori...
"Bezbednost" :
alarm protiv krađe, kućište protiv podizanja,
sistem uočavanja ukradenog vozila, podizači i
dečija sedišta, alkotest, kutija za prvu pomoć,
aparat za gašenje požara, rešetka za psa,
signalizacioni trougao, sigurnosni prsluk,
sigurnosni zavrtnjevi za točkove, lanci za sneg,
navlake za točkove za sneg...
Prilikom montaže kuke i njenog
ožičenja (kablova) izvan servisne
mreže CITROËN moraju se poštovati
isključivo uputstva proizvođača.
*

U c
ilju izbegavanja svakog rizika od
blokade papučica
:
-

p
azite da je patosnica dobro postavljena
i dobro učvršćena,
-

n
e postavljajte više patosnica za noge.
"Zaštita" :
patosnice*, presvlake za sedišta koja su
kompatibilna sa bočnim vazdušnim jastucima,
blatobrani, zaštitne lajsne za vrata, zaštitne
lajsne za branike, štitnici praga prtljažnika,
navlaka za zaštitu kućnih ljubimaca, navlaka za
zaštitu vozila...

305
DS4_sr_Chap10_info-pratiques_ed02-2015
"Multimediji" :
oprema Bluetooth "hands free", prenosiva
navigacija, ažuriranje mapa, pomoć u vožnji,
prenosivi video ekran, prenosivi držač, utičnica
od 230V/50Hz, punjač za mobilni telefon
kompatibilan sa Iphone
®, držač za telefon/
smartfon...
U servisnoj mreži CITROËN možete nabaviti i
proizvode za čišćenje i održavanje (unutrašnje
i spoljašnje) - iz ekološkog proizvodnog
programa "TECHNATURE" -, proizvode za
dopunjavanje (tečnost za pranje stakala...),
olovke za retuširanje i sprejevi sa bojom koja
odgovara boji vašeg vozila, dodatna punjenja
(uložak za komplet opreme za privremenu
popravku pneumatika...), ...
Postavljanje odašiljača za
radio komunikaciju
Pre svake instalacije odašiljača za
radio komunikaciju koji je naknadno
kupljen, sa spoljašnjom antenom na
vašem vozilu, možete da se obratite
servisnoj mreži CITROËN, koja će vas
obavestiti o karakteristikama odašiljača
(raspon frekvencija, maksimalna
izlazna snaga, položaj antene, posebni
uslovi za postavljanje) koji mogu da
se postave, u skladu sa Direktivom
za elektromagnetnu kompatibilnost
automobila (2004/104/CE).Postavljanje bilo kakvog uređaja
ili električne opreme koja nema
preporuke kompanije CITROËN može
da prouzrokuje kvar elektronskog
sistema vašeg vozila, kao i preteranu
potrošnju.
Molimo vas da se obratite svom
prodavcu marke CITROËN da biste
upoznali ponudu odobrene dodatne ili
prateće opreme za vaše vozilo. U zavisnosti od važećeg zakona posebno
u svakoj zemlji, neka bezbednosna
oprema može da bude obavezna
:
sigurnosni prsluci, signalizacioni trouglovi,
alkotest, sijalice, rezervni osigurači, aparat
za gašenje požara, komplet za prvu
pomoć, zaštitne zavesice na blatobranima
zadnjeg dela vozila.
Praktične informacije

DS4_sr_Chap11_caracteristiques_ed02-2015
Tehničke karakteristike

DS4_sr_Chap11_caracteristiques_ed02-2015

DS4_sr_Chap11_caracteristiques_ed02-2015
Motori i menjači kod vozila na benzin
Benzinski motoriV Ti 120PureTech 130 S&S THP 15 0
Menjači brzina BVM
(Ručni sa 5 brzina) BVM6
(Ručni sa 6 brzina) BVA6
(Automatski sa 6 brzina)
Tipovi varijante verziji
:
nX

... 5FS0
5FS0/1 H
nY

M/S
H
nY

M/1S
H
nY

M/2S5FEA
Zapremina (cm
3) 1 5981 1991 598
Prečnik x hod (mm) 77 x 85,875 x 90,577 x 85,8
Maks. snaga*

: norma CEE (kW) 889611 0
Režim maks. snage (obrtaj/min) 6 0005 5006 050
Maksimalni obrtni moment
: standard CEE (Nm) 160230 240
Režim maksimalnog obrtanja (o/min) 4 2501 7501 400
Gorivo BezolovnoBezolovnoBezolovno
Katalizator DaDaDa
Zapremina ulja u motoru (u litrama) 4,253,54,25
.../S


: model sa Stop & Start.
.../1


: model opremljen pneumaticima za slab otpor pri vožnji.
.../2


: model opremljen pneumaticima za veoma slab otpor u vožnji.
*

M

aksimalna snaga odgovara odgovarajućoj vrednosti sklopa motora, u skladu sa uslovima koji su definisani evropskom uredbom
(Direktiva 1999/99/CE).
