1. Stop svjetla (P21/5W).
2. Pozicijska svjetla (LED) *.
3.
Pokazivači smjera (PY21W narančaste boje).4. Svjetla za vožnju natrag (P21W).
5. S vjetla za maglu (P21W).

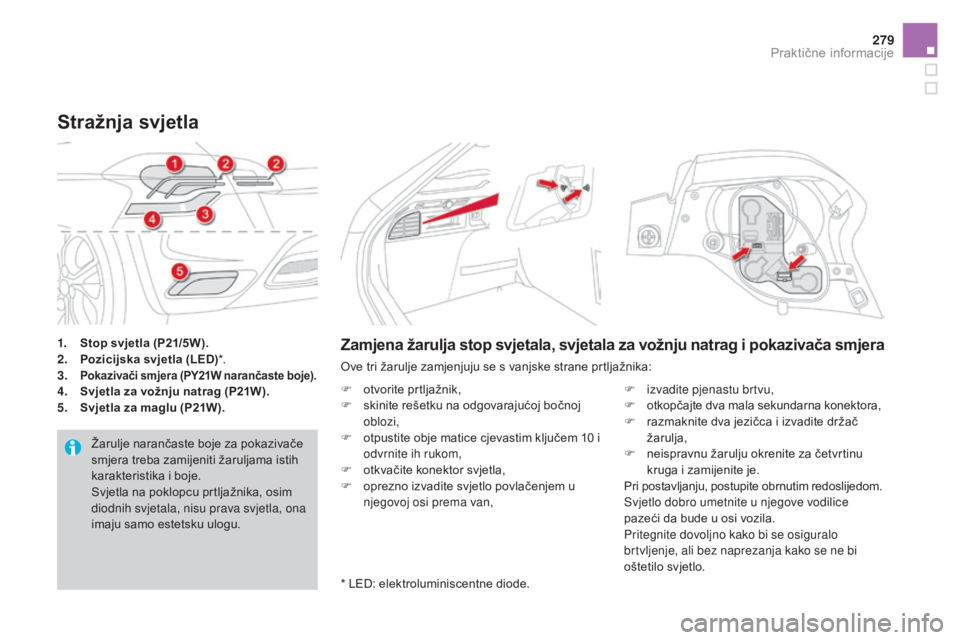

Stražnja svjetla
Žarulje narančaste boje za pokazivače
smjera treba zamijeniti žaruljama istih
karakteristika i boje.
Svjetla na poklopcu prtljažnika, osim
diodnih svjetala, nisu prava svjetla, ona
imaju samo estetsku ulogu.
Zamjena žarulja stop svjetala, svjetala za vožnju natrag i pokazivača smjera
Ove tri žarulje zamjenjuju se s vanjske strane prtljažnika:
F

o
tvorite prtljažnik,
F

s
kinite rešetku na odgovarajućoj bočnoj
oblozi,
F

o
tpustite obje matice cjevastim ključem 10 i
odvrnite ih rukom,
F

o
tkvačite konektor svjetla,
F

o
prezno izvadite svjetlo povlačenjem u
njegovoj osi prema van, F

iz
vadite pjenastu brtvu,
F

o
tkopčajte dva mala sekundarna konektora,
F

r
azmaknite dva jezičca i izvadite držač
žarulja,
F

n
eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
Pritegnite dovoljno kako bi se osiguralo
brtvljenje, ali bez naprezanja kako se ne bi
oštetilo svjetlo.
* LED: elektroluminiscentne diode.
Praktične informacije

DS4_hr_Chap10_info-pratiques_ed02-2015
Zamjena diodnih svjetala /
pozicijskih svjetalaZamjena svjetla registarske
pločice (W5W)Zamjena trećeg stop svjetla
(LED)
Za zamjenu trećeg stop svjetla s
elektroluminiscentnim diodama, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Za zamjenu žarulja s elektroluminiscentnim
diodama, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Radi lakšeg skidanja, preporučuje se da
poklopac prtljažnika bude poluotvoren.
F

U

metnite tanak odvijač u vanjski utor u
prozirnoj plastici.
F

G

urnite ga prema van.
F

S

kinite prozirnu plastiku.
F

Z

amijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.

281
DS4_hr_Chap10_info-pratiques_ed02-2015

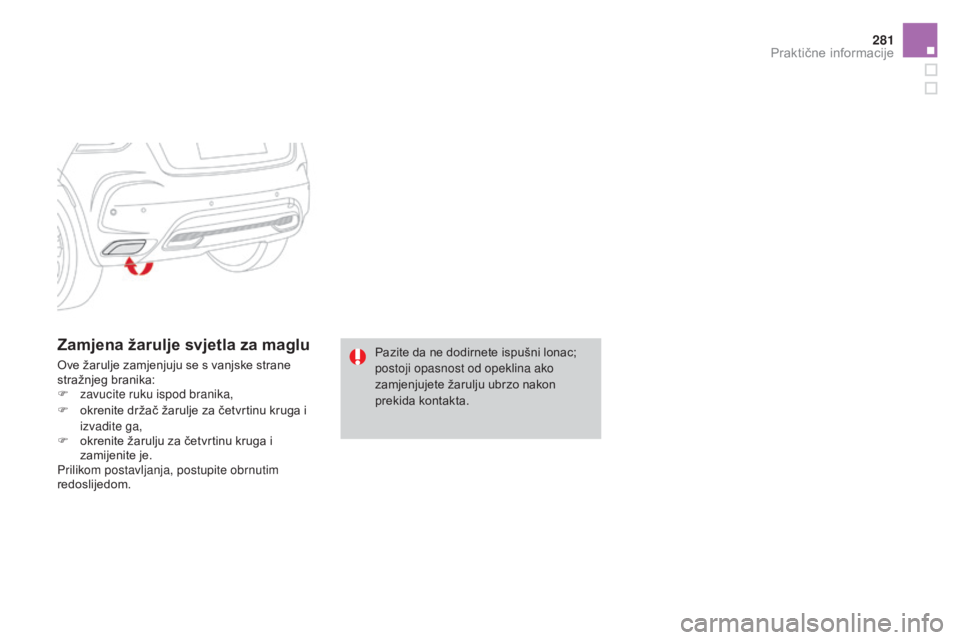

Zamjena žarulje svjetla za maglu
Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika:
F
z
avucite ruku ispod branika,
F

o
krenite držač žarulje za četvrtinu kruga i
izvadite ga,
F

o
krenite žarulju za četvrtinu kruga i
zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom. Pazite da ne dodirnete ispušni lonac;
postoji opasnost od opeklina ako
zamjenjujete žarulju ubrzo nakon
prekida kontakta.
Praktične informacije

DS4_hr_Chap10_info-pratiques_ed02-2015

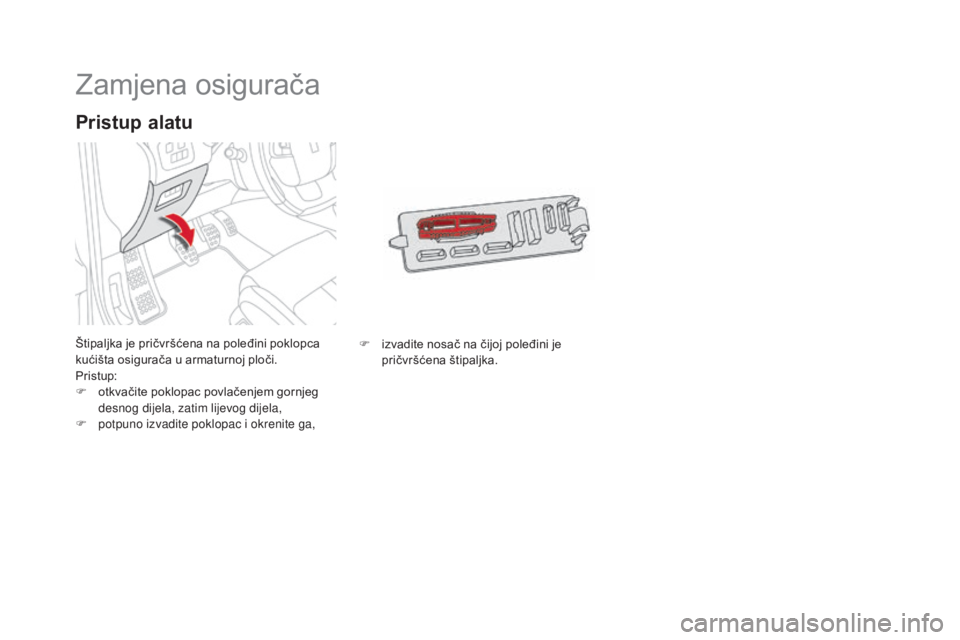

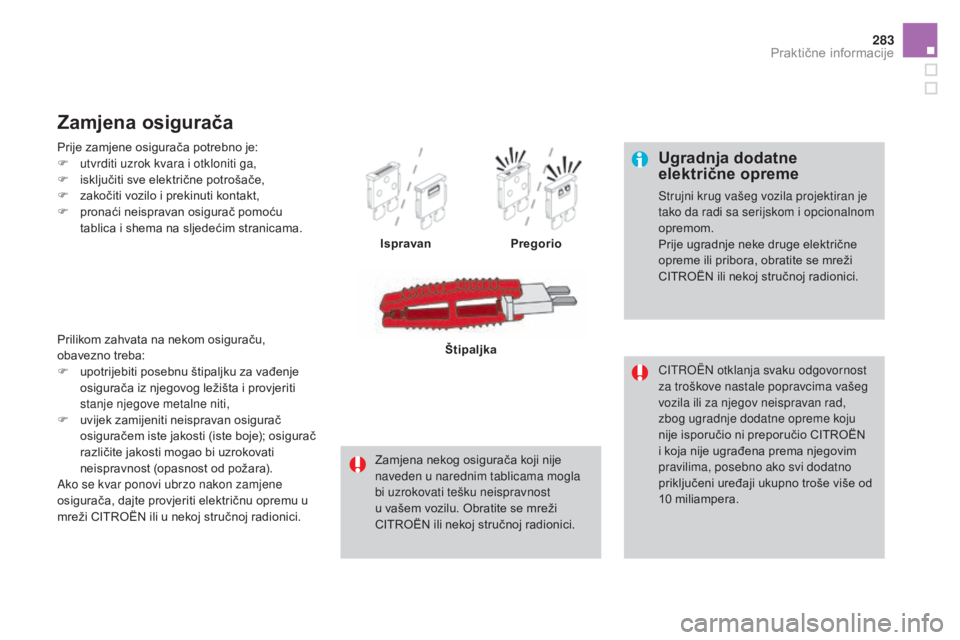

Zamjena osigurača
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
Pristup:
F
o
tkvačite poklopac povlačenjem gornjeg
desnog dijela, zatim lijevog dijela,
F

p
otpuno izvadite poklopac i okrenite ga,
Pristup alatu
F izvadite nosač na čijoj poleđini je pričvršćena štipaljka.

283
DS4_hr_Chap10_info-pratiques_ed02-2015
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, posebno ako svi dodatno
priključeni uređaji ukupno troše više od
10
mil
iampera.
Prije zamjene osigurača potrebno je:
F

u

tvrditi uzrok kvara i otkloniti ga,
F

i

sključiti sve električne potrošače,
F
z
akočiti vozilo i prekinuti kontakt,
F
p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
Zamjena osigurača
Ispravan Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla
bi uzrokovati tešku neispravnost
u vašem vozilu. Obratite se mreži
CITROËN ili nekoj stručnoj radionici. Štipaljka
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F

u

potrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F

u

vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
Praktične informacije

DS4_hr_Chap10_info-pratiques_ed02-2015
Osigurači u armaturnoj
ploči

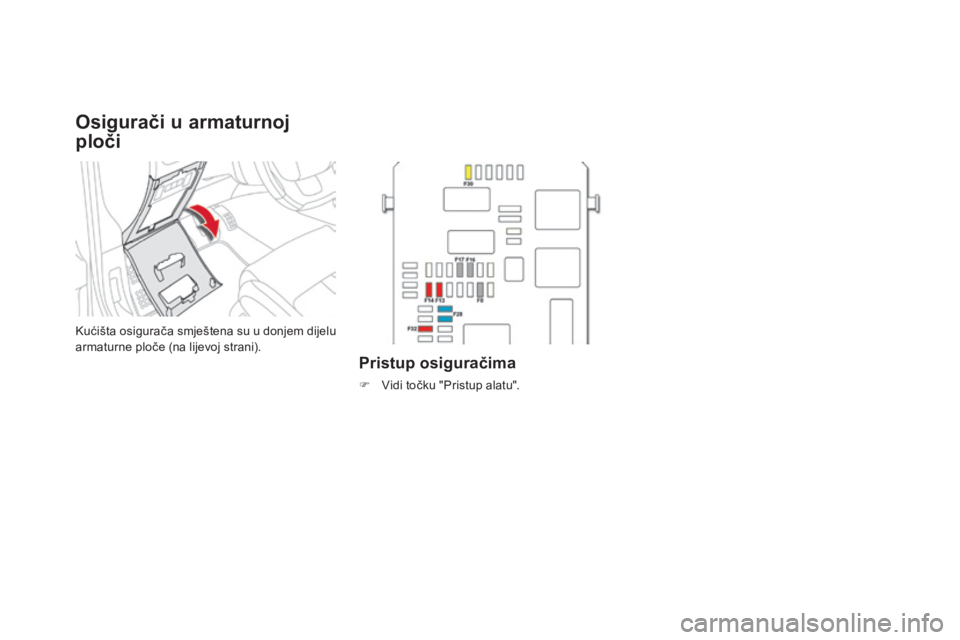

Kućišta osigurača smještena su u donjem dijelu
armaturne ploče (na lijevoj strani).
Pristup osiguračima
F Vidi točku "Pristup alatu".

285
DS4_hr_Chap10_info-pratiques_ed02-2015
kućište 1
Br oj osigurača Jakost
na

mjena
F8 3
ASirena alarma, računalo alarma.
F13 10
AUpaljač za cigarete.
F14 10
AUtičnica 12
V u prtljažniku.
F16 3
ASvjetlo u velikom višenamjenskom pretincu, stražnja spot
svjetla, svjetlo u pretincu za rukavice.
F17 3
ASvjetlo na zaslonu za sunce, prednja spot svjetla.
F28 15
AAutoradio, autoradio (naknadno ugrađen).
F30 20
ABrisač stražnjeg stakla.
F32 10
AHi-Fi pojačalo.
k

ućište 2
Broj osigurača Jakost
na

mjena
F36 15
AStražnja utičnica 12
V.
F37 -Ne koristi se.
F38 -Ne koristi se.
F39 -Ne koristi se.
F40 25
AUtičnica 230

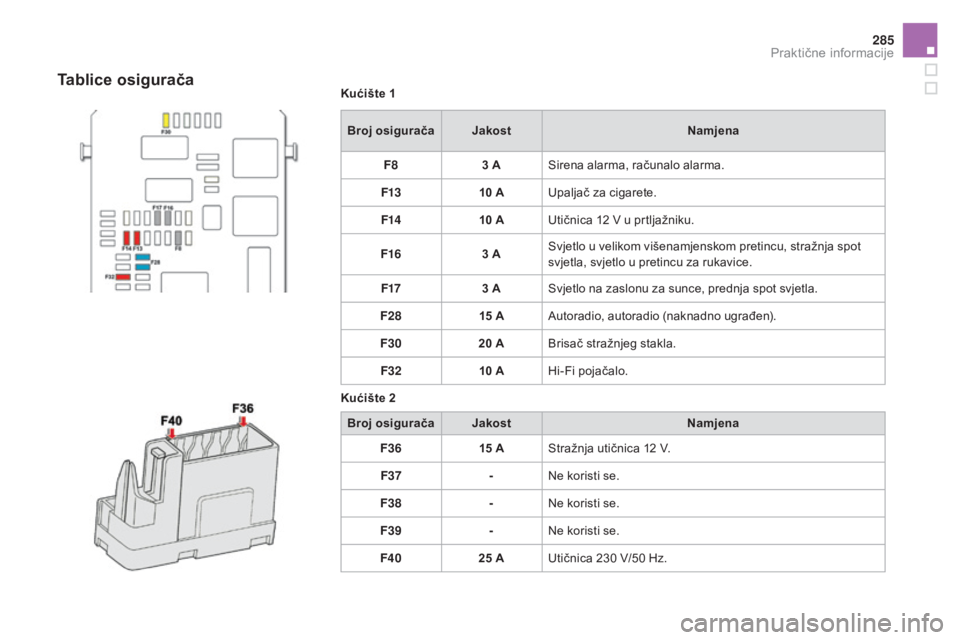

V/50 Hz.Tablice osigurača
Praktične informacije

DS4_hr_Chap10_info-pratiques_ed02-2015
Kućište osigurača nalazi se u prostoru motora
blizu akumulatora (na lijevoj strani).Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.

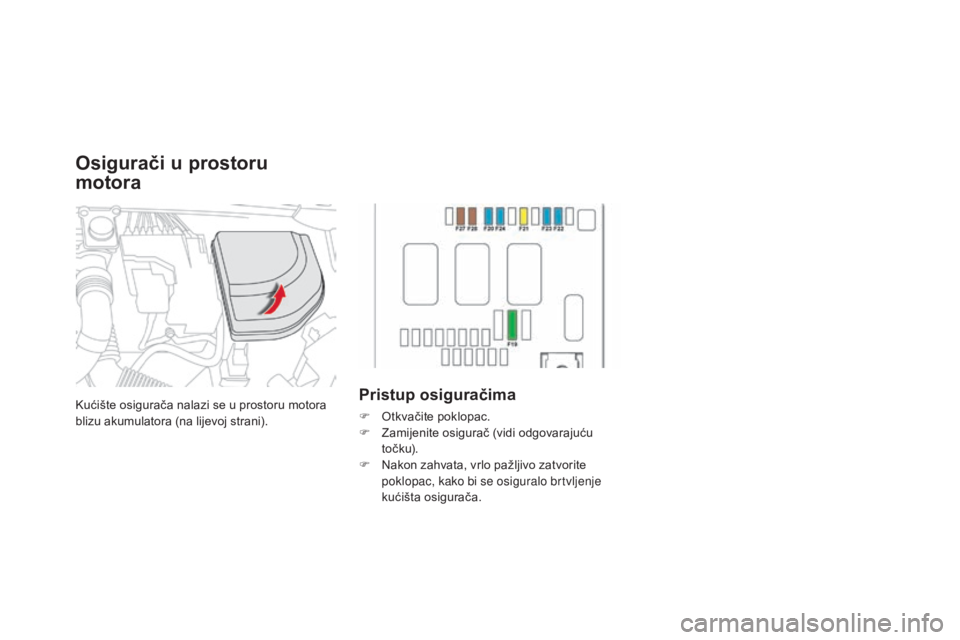

Osigurači u prostoru
motora

287
DS4_hr_Chap10_info-pratiques_ed02-2015
Broj osiguračaJakostna mjena
F19 30
APrva/druga brzina brisača vjetrobrana.
F20 15
APumpa za pranje vjetrobrana i stražnjeg stakla.
F21 20
APumpa za pranje farova.
F22 15
AZvučna signalizacija.
F23 15
ADesno dugo svjetlo.
F24 15
ALijevo dugo svjetlo.
F27 5
ALijevo kratko svjetlo.
F28 5
ADesno kratko svjetlo.

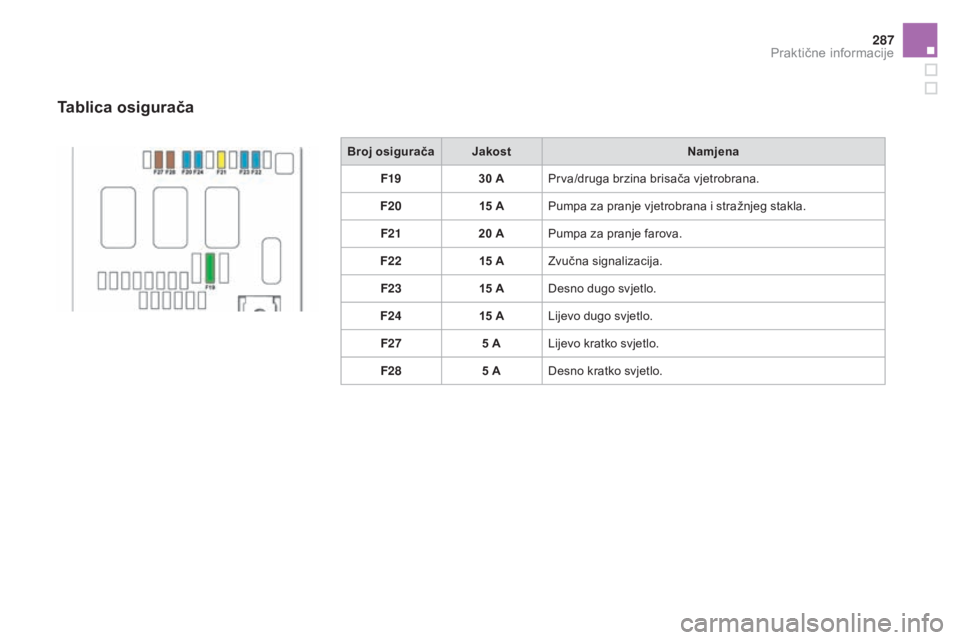

Tablica osigurača
Praktične informacije

DS4_hr_Chap10_info-pratiques_ed02-2015

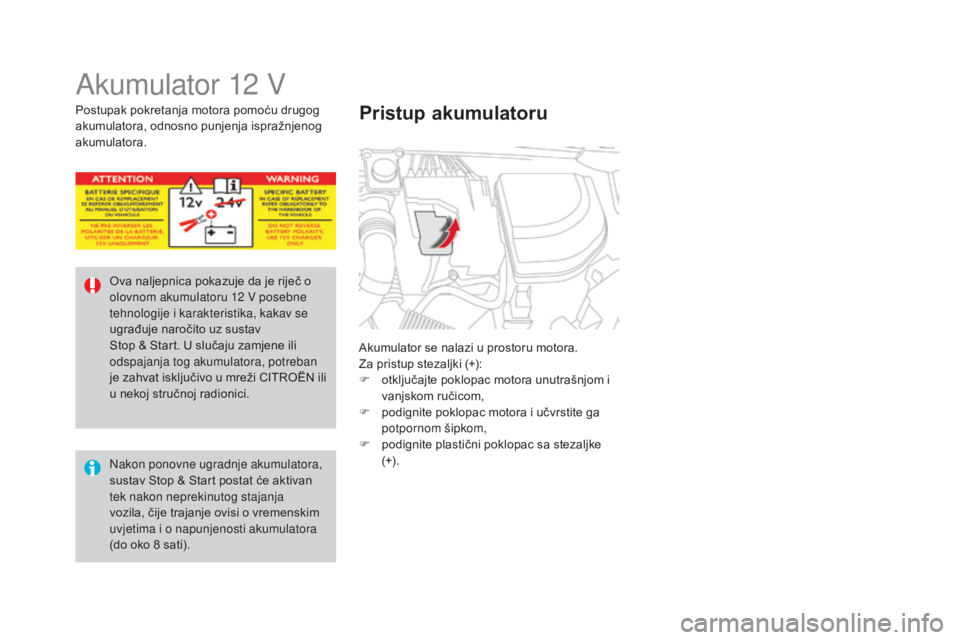

Akumulator 12 V
Akumulator se nalazi u prostoru motora.
Za pristup stezaljki (+):
F

o
tključajte poklopac motora unutrašnjom i
vanjskom ručicom,
F

p
odignite poklopac motora i učvrstite ga
potpornom šipkom,
F

p
odignite plastični poklopac sa stezaljke
(+) .
Pristup akumulatoru
Nakon ponovne ugradnje akumulatora,
sustav Stop & Start postat će aktivan
tek nakon neprekinutog stajanja
vozila, čije trajanje ovisi o vremenskim
uvjetima i o napunjenosti akumulatora
(do oko 8
sati).
Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12
V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav
Stop & Start. U slučaju zamjene ili
odspajanja tog akumulatora, potreban
je zahvat isključivo u mreži CITROËN ili
u nekoj stručnoj radionici.
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
