269
DS4_sv_Chap08_en-cas-de-panne_ed01-2016
Om du inte lyckas nå detta tryck
efter omkring 5 -7 minuter går däcket
inte att reparera. Ta kontakt med en
CITROËN-verkstad eller en annan
kvalificerad verkstad för att åtgärda
problemet.
Varning: tätningsmedlet är skadligt vid
förtäring och irriterar ögonen.
Förvara det utom räckhåll för barn.
Bäst före-datum för vätskan anges på
flaskan.
Efter användning får flaskan inte kastas
i naturen, lämna tillbaka den till en
CITROËN-verkstad eller ett godkänt
insamlingsställe.
Glöm inte att köpa en ny flaska hos
CITROËN eller en annan kvalificerad
verkstad.
F

S

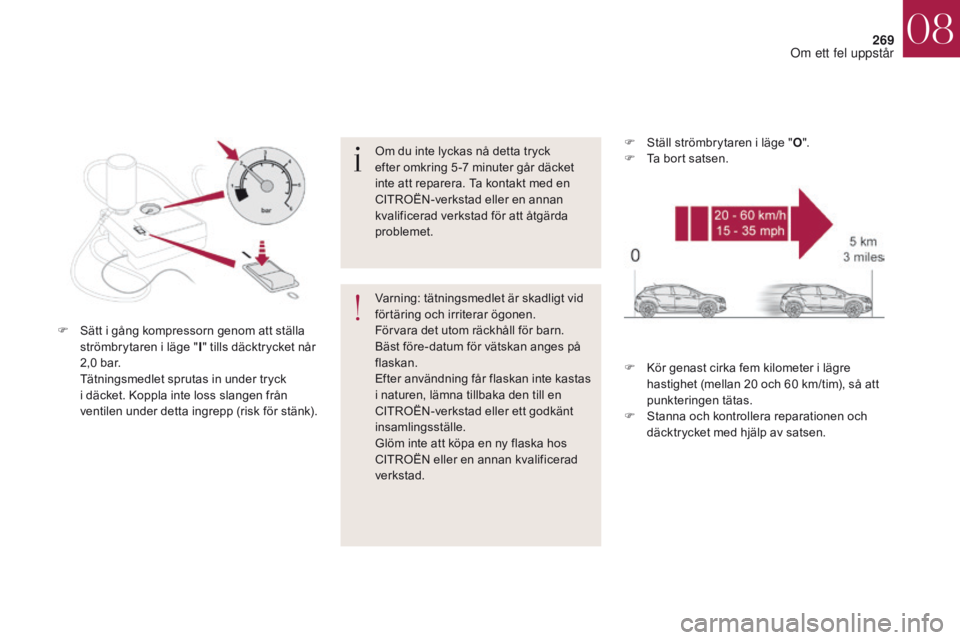

ätt i gång kompressorn genom att ställa
strömbrytaren i läge " I" tills däcktrycket når
2,0 bar.
T

ätningsmedlet sprutas in under tryck
i däcket. Koppla inte loss slangen från
ventilen under detta ingrepp (risk för stänk). F

K
ör genast cirka fem kilometer i lägre
hastighet (mellan 20 och 60 km/tim), så att
punkteringen tätas.
F

S
tanna och kontrollera reparationen och
däcktrycket med hjälp av satsen.
F
S täll strömbrytaren i läge "
O".
F T a bort satsen.
08
Om ett fel uppstår

270
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

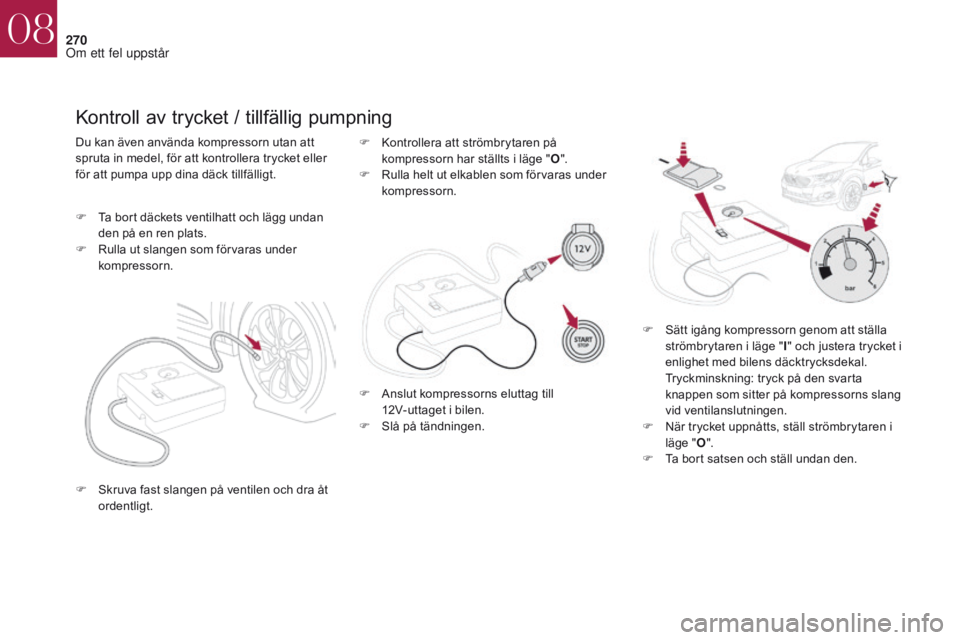

Kontroll av trycket / tillfällig pumpning
Du kan även använda kompressorn utan att
spruta in medel, för att kontrollera trycket eller
för att pumpa upp dina däck tillfälligt.
F
T
a bort däckets ventilhatt och lägg undan
den på en ren plats.
F

R
ulla ut slangen som förvaras under
kompressorn. F
K ontrollera att strömbrytaren på
kompressorn har ställts i läge " O".
F

R
ulla helt ut elkablen som förvaras under
kompressorn.
F

S
ätt igång kompressorn genom att ställa
strömbrytaren i läge " I" och justera trycket i
enlighet med bilens däcktrycksdekal.
T

ryckminskning: tryck på den svarta
knappen som sitter på kompressorns slang
vid ventilanslutningen.
F

N
är trycket uppnåtts, ställ strömbrytaren i
läge " O".
F

T
a bort satsen och ställ undan den.
F

A
nslut kompressorns eluttag till
12V-uttaget i bilen.
F

S
lå på tändningen.
F

S
kruva fast slangen på ventilen och dra åt
ordentligt.
08
Om ett fel uppstår

271
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

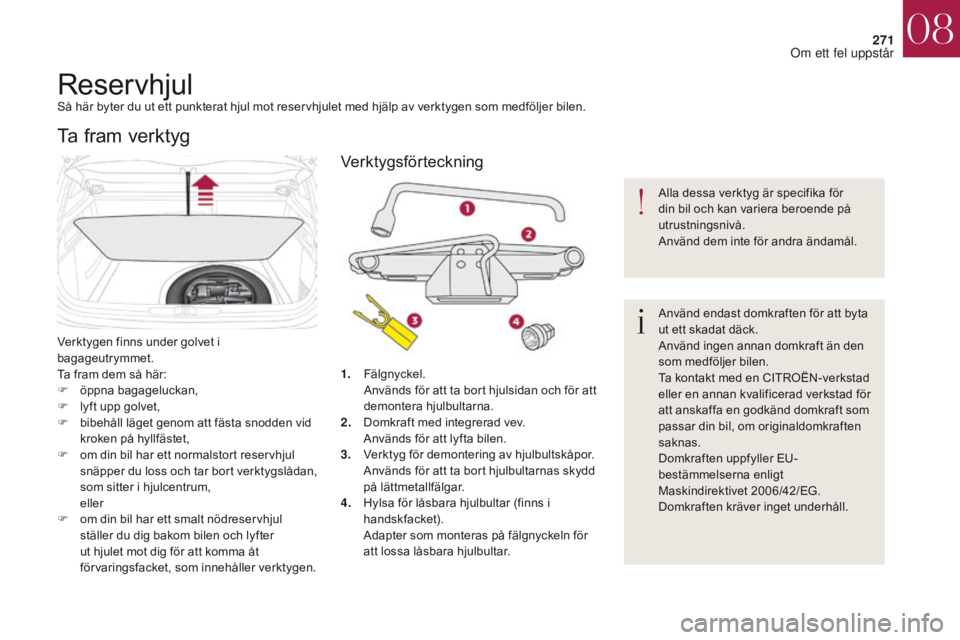

ReservhjulSå här byter du ut ett punkterat hjul mot reservhjulet med hjälp av verktygen som medföljer bilen.
Verktygen finns under golvet i
bagageutrymmet.
Ta fram dem så här:
F
ö
ppna bagageluckan,
F

l
yft upp golvet,
F

b
ibehåll läget genom att fästa snodden vid
kroken på hyllfästet,
F

o
m din bil har ett normalstort reservhjul
snäpper du loss och tar bort verktygslådan,
som sitter i hjulcentrum,
e

ller
F

o
m din bil har ett smalt nödreservhjul
ställer du dig bakom bilen och lyfter
ut hjulet mot dig för att komma åt
förvaringsfacket, som innehåller verktygen.
Ta fram verktyg
1. Fälgnyckel. A nvänds för att ta bort hjulsidan och för att
demontera hjulbultarna.
2.
D

omkraft med integrerad vev.
A

nvänds för att lyfta bilen.
3.
V

erktyg för demontering av hjulbultskåpor.
A

nvänds för att ta bort hjulbultarnas skydd
på lättmetallfälgar.
4.
H

ylsa för låsbara hjulbultar (finns i
handskfacket).
A

dapter som monteras på fälgnyckeln för
att lossa låsbara hjulbultar. Alla dessa verktyg är specifika för
din bil och kan variera beroende på
utrustningsnivå.
Använd dem inte för andra ändamål.
Använd endast domkraften för att byta
ut ett skadat däck.
Använd ingen annan domkraft än den
som medföljer bilen.
Ta kontakt med en CITROËN-verkstad
eller en annan kvalificerad verkstad för
att anskaffa en godkänd domkraft som
passar din bil, om originaldomkraften
saknas.
Domkraften uppfyller EU-
bestämmelserna enligt
Maskindirektivet
2

006/42/EG.
Domkraften kräver inget underhåll.
Verktygsförteckning
08
Om ett fel uppstår

272
DS4_sv_Chap08_en-cas-de-panne_ed01-2016
Diesel BlueHDi-versioner
Om din bil har en manuell parkeringsbroms
är domkraften placerad under reservhjulet och
under förvaringslådan:
F

t
a ut nödreservhjulet av smal typ,
F

t
a ut förvaringslådan av plast,
F

s
kjut domkraften framåt och lyft den sedan
i bakdelen.
Om din bil har en elmanövrerad
parkeringsbroms
är domkraften placerad i ett
fodral i bagageutrymmet.
Hjul med hjulsida
Vid bor ttagning av hjulet lossar
du först hjulsidan med hjälp av
fälgnyckeln 1 genom att dra i höjd med
ventilgenomföringen.
Vid återmontering av hjulet monterar
du hjulsidan genom att först placera
urtaget mitt emot ventilen och sedan
trycka runt om med handflatan.
08
Om ett fel uppstår

273
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

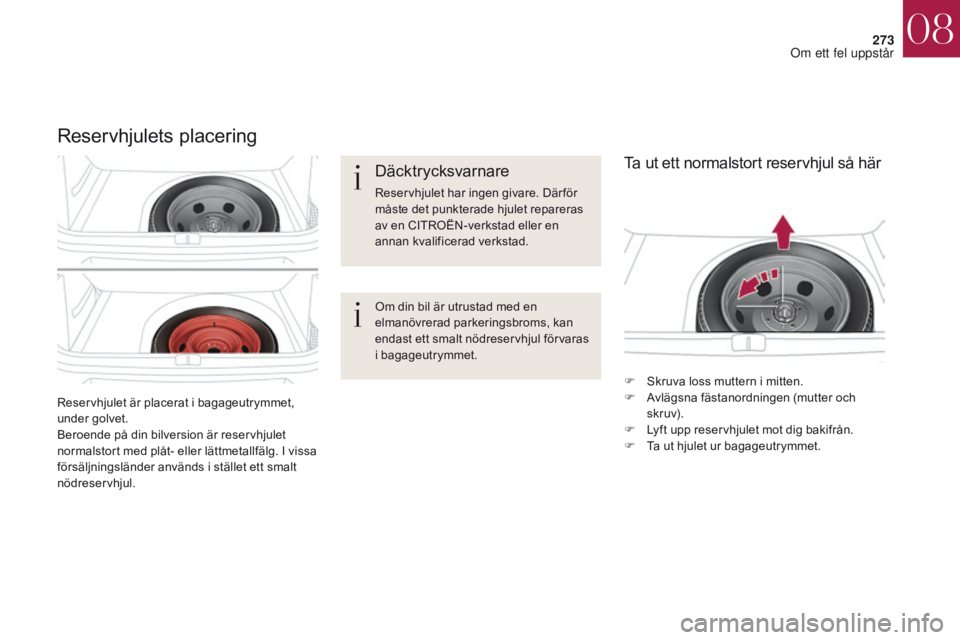

Reservhjulet är placerat i bagageutrymmet,
under golvet.
Beroende på din bilversion är reservhjulet
normalstort med plåt- eller lättmetallfälg. I vissa
försäljningsländer används i stället ett smalt
nödreservhjul.
Reservhjulets placering
Om din bil är utrustad med en
elmanövrerad parkeringsbroms, kan
endast ett smalt nödreservhjul förvaras
i bagageutrymmet.F

S
kruva loss muttern i mitten.
F

A
vlägsna fästanordningen (mutter och
skruv).
F

L
yft upp reservhjulet mot dig bakifrån.
F

T
a ut hjulet ur bagageutrymmet.
Däcktrycksvarnare
Reservhjulet har ingen givare. Där för
måste det punkterade hjulet repareras
av en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Ta ut ett normalstort reservhjul så här
08
Om ett fel uppstår

274
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

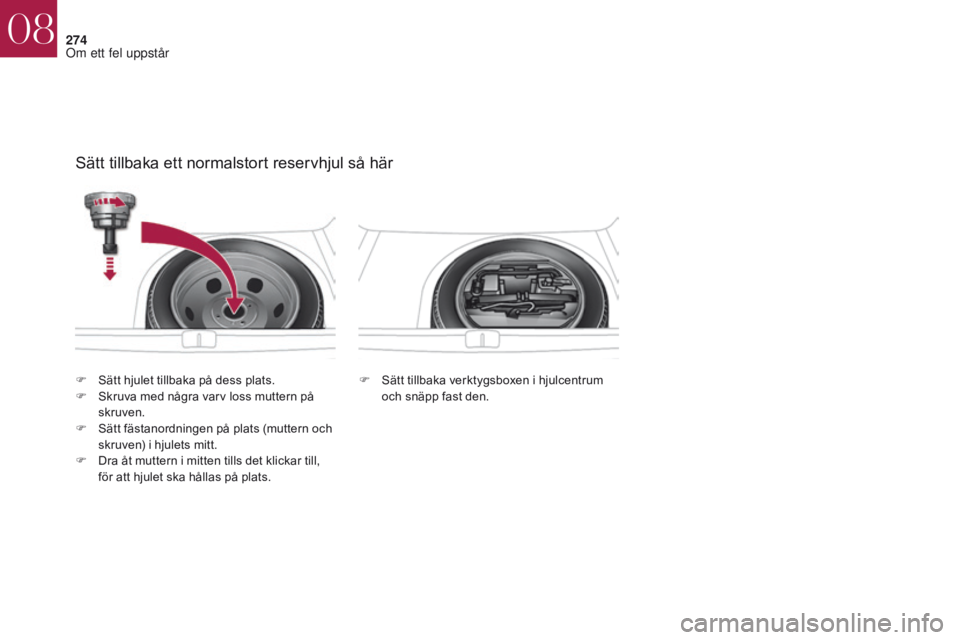

Sätt tillbaka ett normalstort reservhjul så här
F Sätt tillbaka verktygsboxen i hjulcentrum och snäpp fast den.
F
S
ätt hjulet tillbaka på dess plats.
F
S
kruva med några varv loss muttern på
skruven.
F

S

ätt fästanordningen på plats (muttern och
skruven) i hjulets mitt.
F

D

ra åt muttern i mitten tills det klickar till,
för att hjulet ska hållas på plats.
08
Om ett fel uppstår

275
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

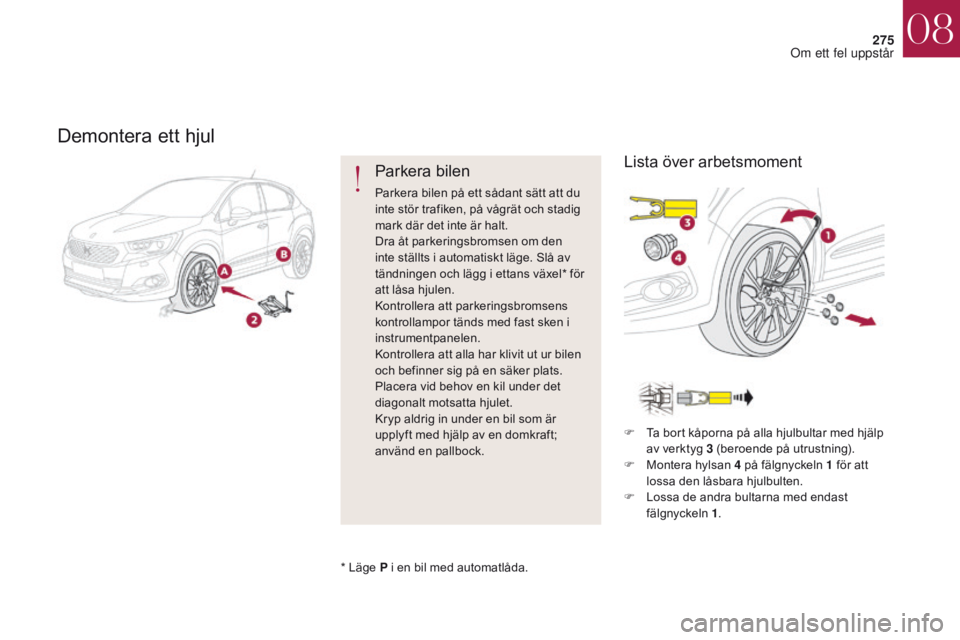

Demontera ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte stör trafiken, på vågrät och stadig
mark där det inte är halt.
Dra åt parkeringsbromsen om den
inte ställts i automatiskt läge. Slå av
tändningen och lägg i ettans växel* för
att låsa hjulen.
Kontrollera att parkeringsbromsens
kontrollampor tänds med fast sken i
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen
och befinner sig på en säker plats.
Placera vid behov en kil under det
diagonalt motsatta hjulet.
Kryp aldrig in under en bil som är
upplyft med hjälp av en domkraft;
använd en pallbock.F

T
a bort kåporna på alla hjulbultar med hjälp
av verktyg 3
(beroende på utrustning).
F

M
ontera hylsan 4 på fälgnyckeln 1 för att
lossa den låsbara hjulbulten.
F

L
ossa de andra bultarna med endast
fälgnyckeln 1 .
* Läge P i en bil med automatlåda.
Lista över arbetsmoment
08
Om ett fel uppstår

276
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

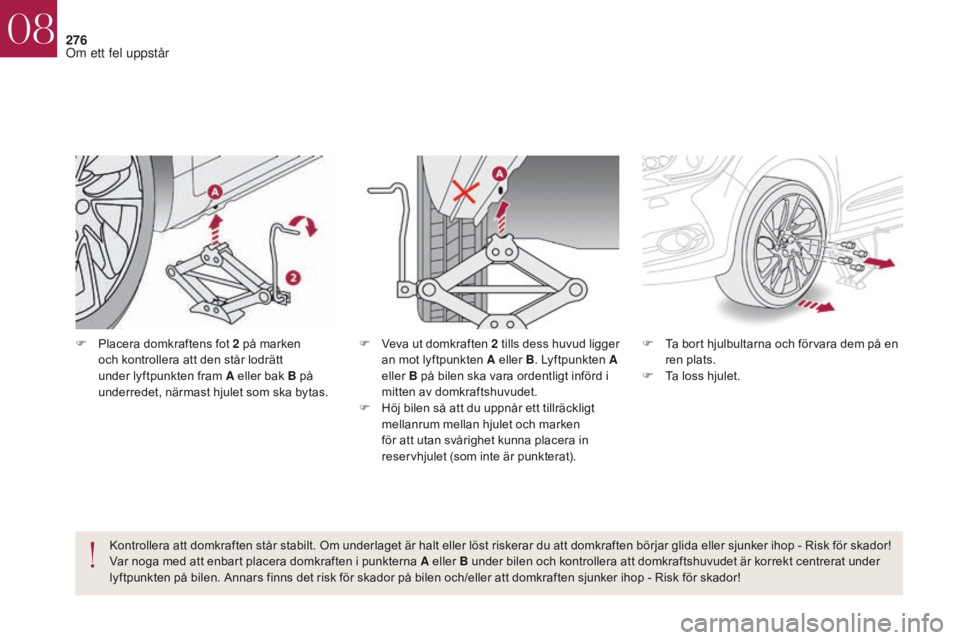

F Placera domkraftens fot 2 på marken
och kontrollera att den står lodrätt
under lyftpunkten fram A eller bak B på
underredet, närmast hjulet som ska bytas. F
T a bort hjulbultarna och förvara dem på en
ren plats.
F

T
a loss hjulet.
Kontrollera att domkraften står stabilt. Om underlaget är halt eller löst riskerar du att domkraften börjar glida eller sjunker ihop - Risk för skador!
Var noga med att enbart placera domkraften i punkterna A eller B under bilen och kontrollera att domkraftshuvudet är korrekt centrerat under
lyftpunkten på bilen. Annars finns det risk för skador på bilen och/eller att domkraften sjunker ihop - Risk för skador! F
V eva ut domkraften
2 t ills dess huvud ligger
an mot lyftpunkten A eller B. Lyftpunkten A
eller B på bilen ska vara ordentligt införd i
mitten av domkraftshuvudet.
F

H
öj bilen så att du uppnår ett tillräckligt
mellanrum mellan hjulet och marken
för att utan svårighet kunna placera in
reservhjulet (som inte är punkterat).
08
Om ett fel uppstår

277
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

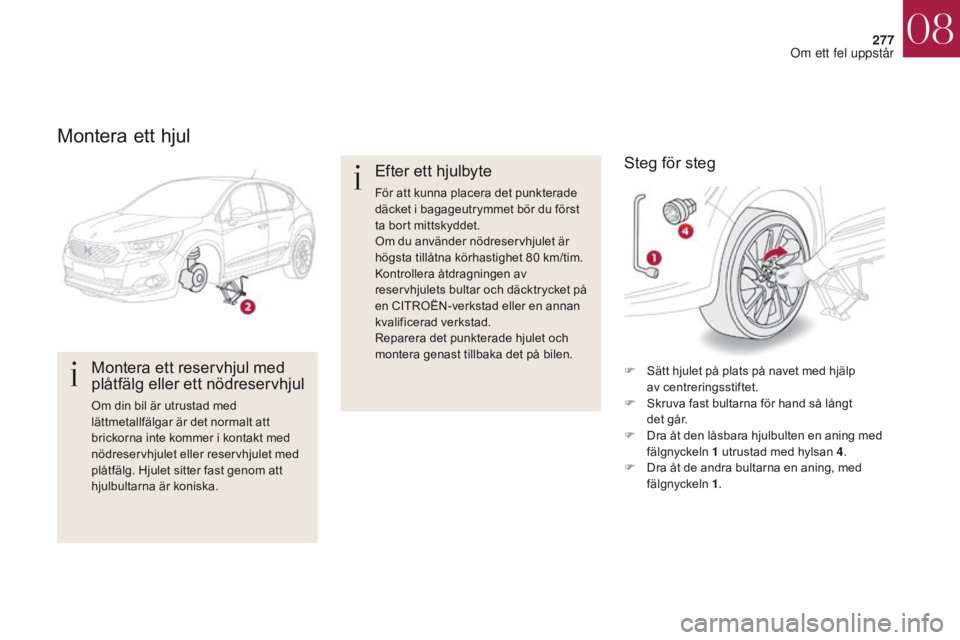

Montera ett hjul
Montera ett reservhjul med
plåtfälg eller ett nödreservhjul
Om din bil är utrustad med
lättmetallfälgar är det normalt att
brickorna inte kommer i kontakt med
nödreservhjulet eller reservhjulet med
plåtfälg. Hjulet sitter fast genom att
hjulbultarna är koniska.F

S
ätt hjulet på plats på navet med hjälp
av centreringsstiftet.
F S kruva fast bultarna för hand så långt
det går.
F

D
ra åt den låsbara hjulbulten en aning med
fälgnyckeln 1
utrustad med hylsan 4.
F

D
ra åt de andra bultarna en aning, med
fälgnyckeln 1 .
Efter ett hjulbyte
För att kunna placera det punkterade
däcket i bagageutrymmet bör du först
ta bort mittskyddet.
Om du använder nödreservhjulet är
högsta tillåtna körhastighet 80
km/tim.
Kontrollera åtdragningen av
reservhjulets bultar och däcktrycket på
en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Reparera det punkterade hjulet och
montera genast tillbaka det på bilen.
Steg för steg
08
Om ett fel uppstår

278
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

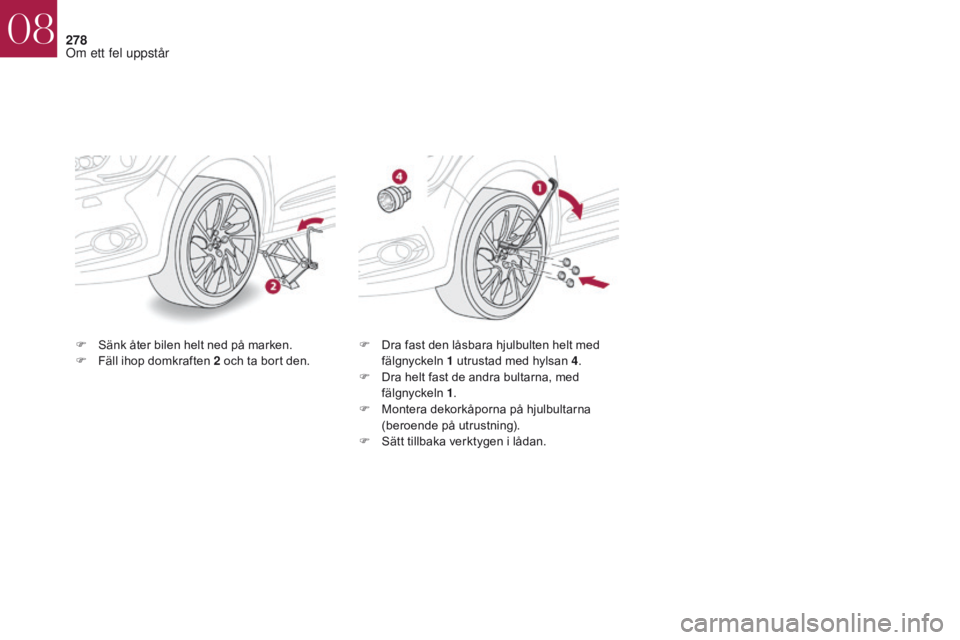

F Sänk åter bilen helt ned på marken.
F F äll ihop domkraften 2 och ta bort den.F
D ra fast den låsbara hjulbulten helt med
fälgnyckeln 1 utrustad med hylsan 4.
F

D
ra helt fast de andra bultarna, med
fälgnyckeln 1 .
F

M
ontera dekorkåporna på hjulbultarna
(beroende på utrustning).
F

S
ätt tillbaka verktygen i lådan.
08
Om ett fel uppstår
