CITROEN DS4 2017 InstruktionsbÖcker (in Swedish)

279
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

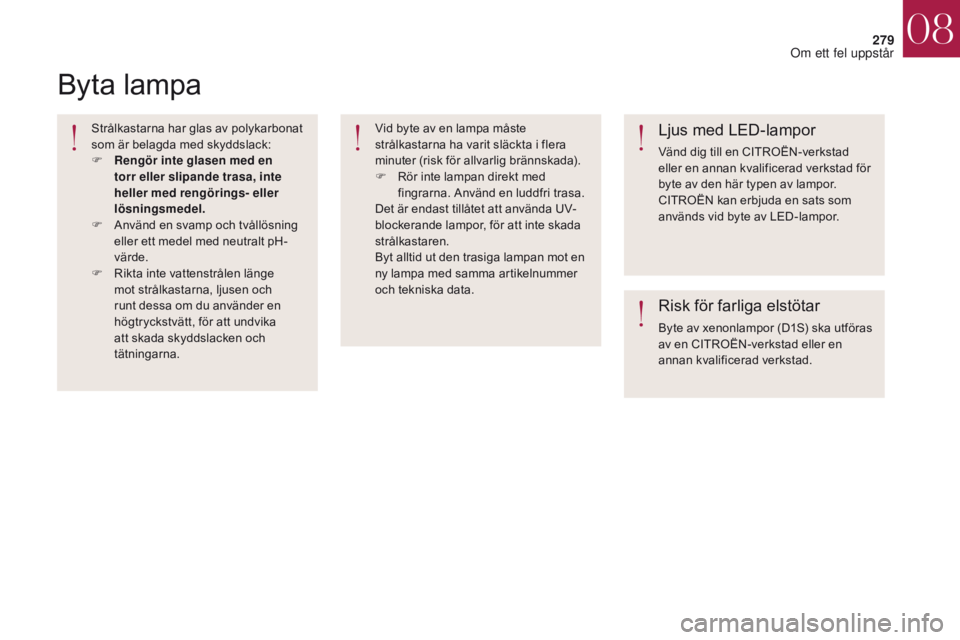

Byta lampa
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F
Re
ngör inte glasen med en
torr eller slipande trasa, inte
heller med rengörings- eller
lösningsmedel.
F

A
nvänd en svamp och tvållösning
eller ett medel med neutralt pH-
värde.
F

R
ikta inte vattenstrålen länge
mot strålkastarna, ljusen och
runt dessa om du använder en
högtryckstvätt, för att undvika
att skada skyddslacken och
tätningarna. Vid byte av en lampa måste
strålkastarna ha varit släckta i flera
minuter (risk för allvarlig brännskada).
F

R
ör inte lampan direkt med
fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor, för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa med samma artikelnummer
och tekniska data.Ljus med LED-lampor
Vänd dig till en CITROËN-verkstad
eller en annan kvalificerad verkstad för
byte av den här typen av lampor.
CITROËN kan erbjuda en sats som
används vid byte av LED-lampor.
Risk för farliga elstötar
Byte av xenonlampor (D1S) ska utföras
av en CITROËN-verkstad eller en
annan kvalificerad verkstad.
08
Om ett fel uppstår

280
DS4_sv_Chap08_en-cas-de-panne_ed01-2016
Med lampor med fattning av typ H1,
H7... måste du kontrollera att lampan
placeras rätt, för att garantera bästa
belysningskvalitet.
1.
V

arselljus / positionsljus (LED).
2.
H

alvljus / helljus med
kurvljusfunktion(D1S).
3.
B

linkersljus (LED).
4.
D

imstrålkastare med kurvljusfunktion
(LED). 1.
B

linkers (H21

vit).
2.
H

alvljus (H7).
3.
H

elljus (H1).
4.
V

arselljus / positionsljus (P21/5W XL).
5.
D

imstrålkastare med kurvljusfunktion
( H11) .

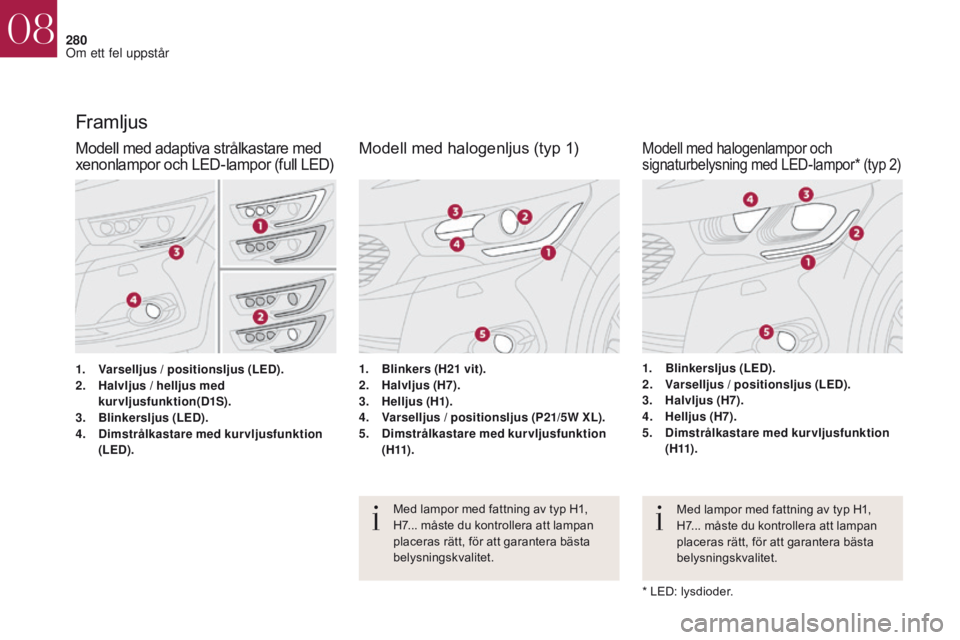

Framljus
1. Blinkersljus (LED).
2. V arselljus / positionsljus (LED).
3.
H

alvljus (H7).
4.
H

elljus (H7).
5.
D

imstrålkastare med kurvljusfunktion
( H11) .
Med lampor med fattning av typ H1,
H7... måste du kontrollera att lampan
placeras rätt, för att garantera bästa
belysningskvalitet.
* LED: lysdioder.
Modell med adaptiva strålkastare med
xenonlampor och LED-lampor (full LED)Modell med halogenljus (typ 1)Modell med halogenlampor och
signaturbelysning med LED-lampor* (typ 2)
08
Om ett fel uppstår

281
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

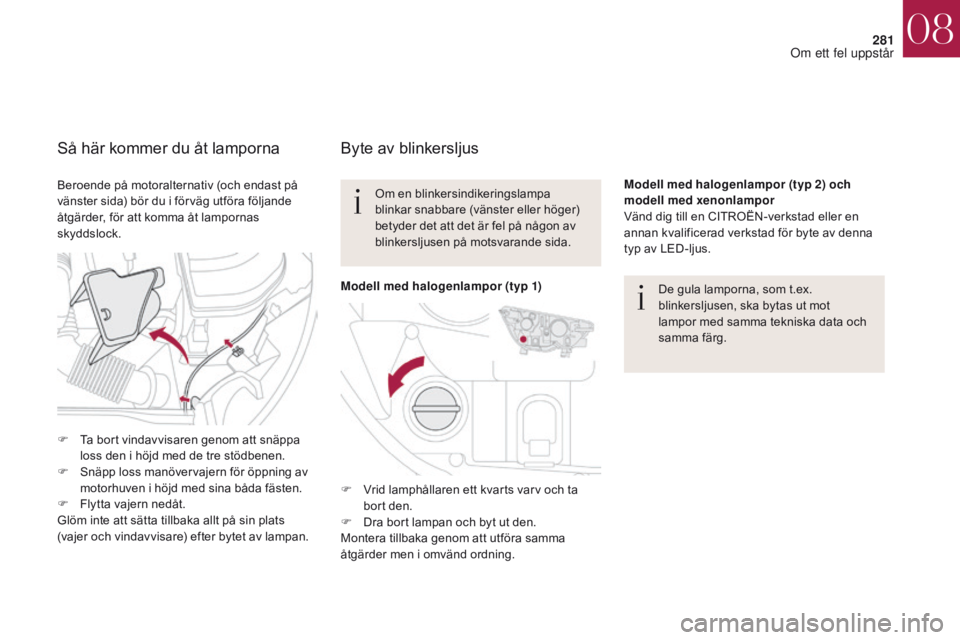

Byte av blinkersljus
De gula lamporna, som t.ex.
blinkersljusen, ska bytas ut mot
lampor med samma tekniska data och
samma färg.
Om en blinkersindikeringslampa
blinkar snabbare (vänster eller höger)
betyder det att det är fel på någon av
blinkersljusen på motsvarande sida.
Modell med halogenlampor (typ 2) och
modell med xenonlampor
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av denna
typ av LED-ljus.
F

V

rid lamphållaren ett kvarts varv och ta
bort den.
F

D

ra bort lampan och byt ut den.
Montera tillbaka genom att utföra samma
åtgärder men i omvänd ordning.
Så här kommer du åt lamporna
Beroende på motoralternativ (och endast på
vänster sida) bör du i förväg utföra följande
åtgärder, för att komma åt lampornas
skyddslock.
F

T
a bort vindavvisaren genom att snäppa
loss den i höjd med de tre stödbenen.
F

S
näpp loss manövervajern för öppning av
motorhuven i höjd med sina båda fästen.
F

F
lytta vajern nedåt.
Glöm inte att sätta tillbaka allt på sin plats
(vajer och vindavvisare) efter bytet av lampan. Modell med halogenlampor (typ 1)
08
Om ett fel uppstår

282
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

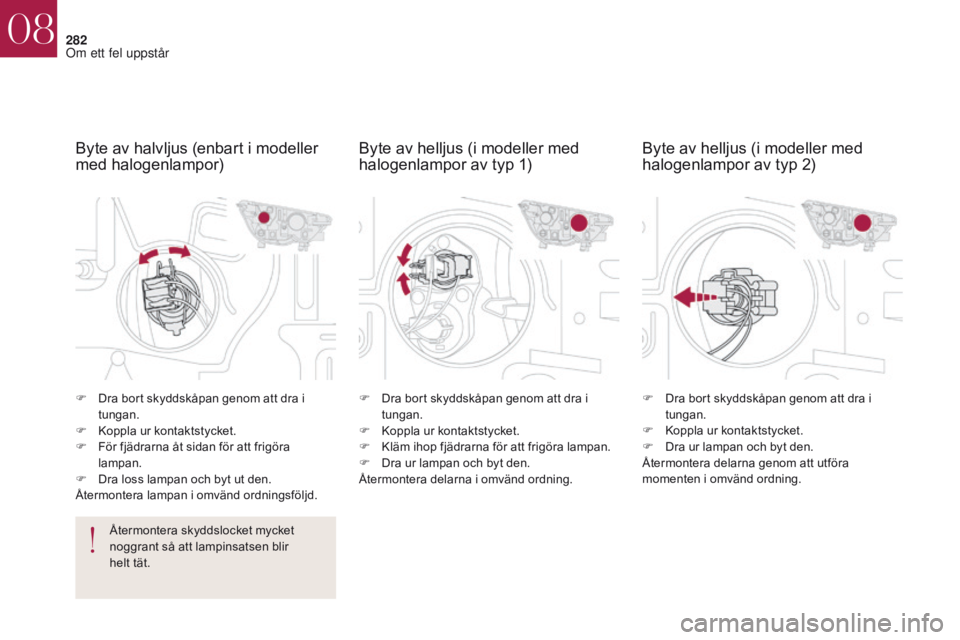

F Dra bort skyddskåpan genom att dra i tungan.
F

K
oppla ur kontaktstycket.
F

F
ör fjädrarna åt sidan för att frigöra
lampan.
F

D
ra loss lampan och byt ut den.
Återmontera lampan i omvänd ordningsföljd.
Återmontera skyddslocket mycket
noggrant så att lampinsatsen blir
helt tät. F
D ra bort skyddskåpan genom att dra i
tungan.
F

K
oppla ur kontaktstycket.
F

K
läm ihop fjädrarna för att frigöra lampan.
F

D
ra ur lampan och byt den.
Återmontera delarna i omvänd ordning. F
D ra bort skyddskåpan genom att dra i
tungan.
F

K
oppla ur kontaktstycket.
F

D
ra ur lampan och byt den.
Återmontera delarna genom att utföra
momenten i omvänd ordning.
Byte av halvljus (enbart i modeller
med halogenlampor) Byte av helljus (i modeller med
halogenlampor av typ 1)Byte av helljus (i modeller med
halogenlampor av typ 2)
08
Om ett fel uppstår

283
DS4_sv_Chap08_en-cas-de-panne_ed01-2016
F Dra bort skyddskåpan genom att dra i tungan.
F

K
oppla ur kontaktstycket.
F

V
rid lamphållaren ett kvarts varv och ta ut
den.
F

D
ra ut lampan och byt ut den.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd. F
F ör in en spårskruvmejsel mot mitten
av sidoblinkersljuset, mellan denna och
backspegelsockeln.
F

B
änd med spårskruvmejseln för att frigöra
sidoblinkersen och ta ut den.
F

K
oppla ur kontaktstycket.
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Lampor kan du skaffa från din CITROËN-
verkstad eller från en annan kvalificerad
verkstad.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av denna
typ av LED-ljus.

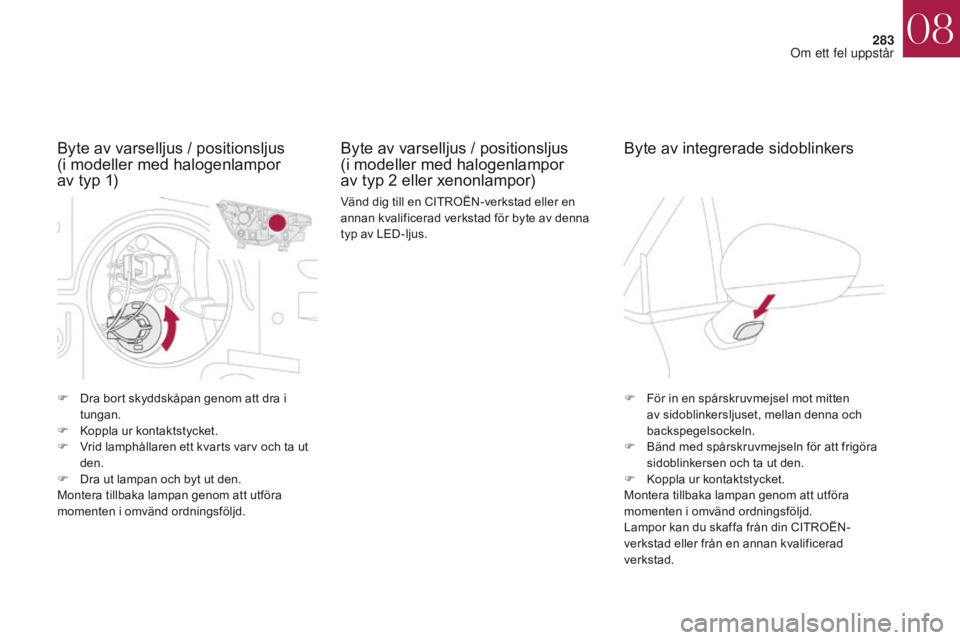

Byte av varselljus / positionsljus
(i modeller med halogenlampor
av typ 1)
Byte av varselljus / positionsljus
(i modeller med halogenlampor
av typ 2
eller xenonlampor)Byte av integrerade sidoblinkers
08
Om ett fel uppstår

284
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

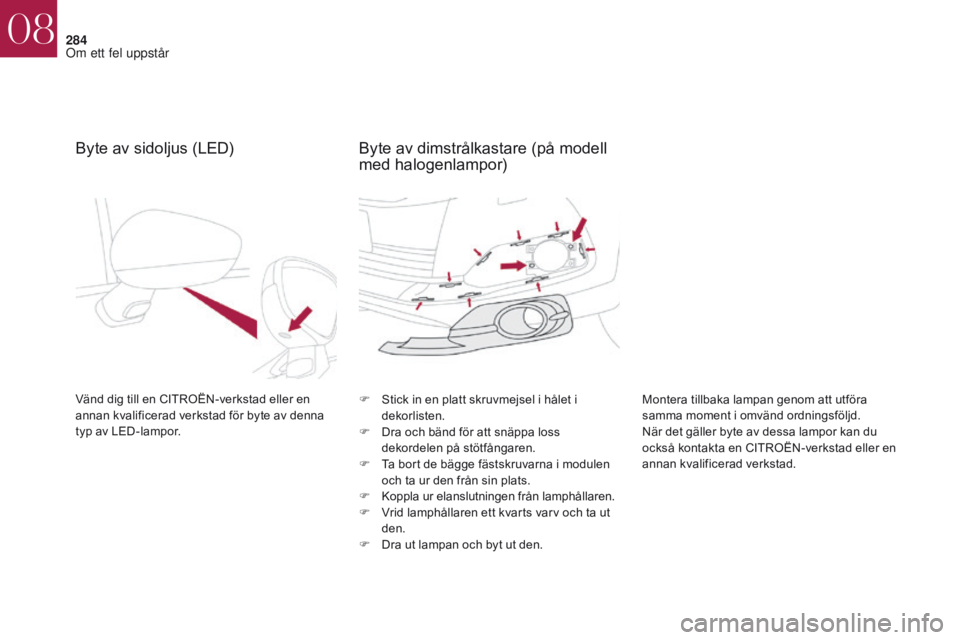

Byte av sidoljus (LED)
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av denna
typ av LED-lampor.F
S tick in en platt skruvmejsel i hålet i
dekorlisten.
F

D
ra och bänd för att snäppa loss
dekordelen på stötfångaren.
F

T
a bort de bägge fästskruvarna i modulen
och ta ur den från sin plats.
F

K
oppla ur elanslutningen från lamphållaren.
F

V
rid lamphållaren ett kvarts varv och ta ut
den.
F

D
ra ut lampan och byt ut den.Montera tillbaka lampan genom att utföra
samma moment i omvänd ordningsföljd.
När det gäller byte av dessa lampor kan du
också kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Byte av dimstrålkastare (på modell
med halogenlampor)
08
Om ett fel uppstår

285
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

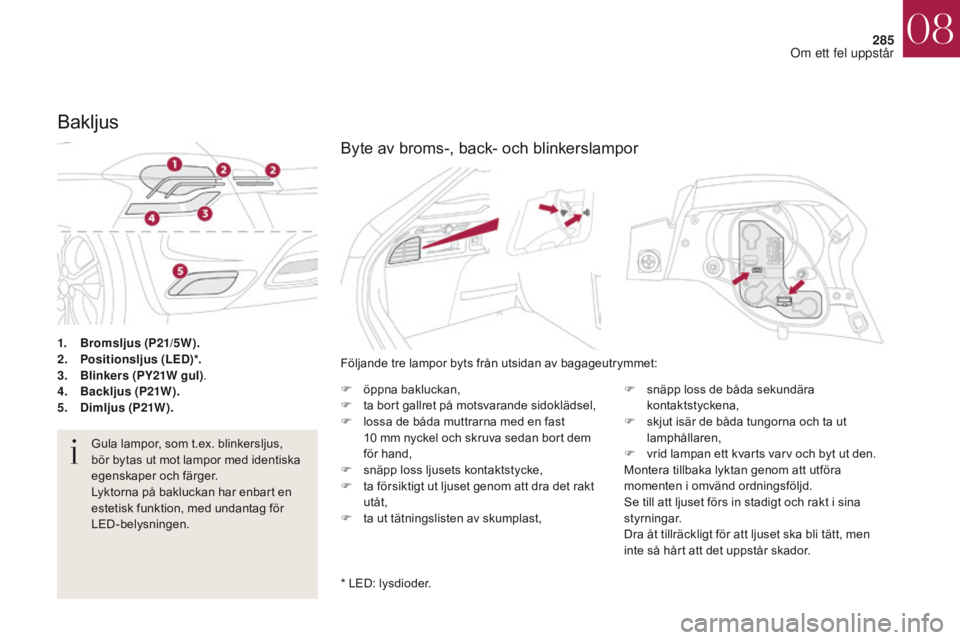

1. Bromsljus (P21/5W ).
2. P ositionsljus (LED)*.
3.
B

linkers (PY21W gul) .
4.
Bac

kljus (P21W).
5.
D

imljus (P21W).
Bakljus
Gula lampor, som t.ex. blinkersljus,
bör bytas ut mot lampor med identiska
egenskaper och färger.
Lyktorna på bakluckan har enbart en
estetisk funktion, med undantag för
LED-belysningen. Följande tre lampor byts från utsidan av bagageutrymmet:
F

ö
ppna bakluckan,
F
t
a bort gallret på motsvarande sidoklädsel,
F
l
ossa de båda muttrarna med en fast
10 mm nyckel och skruva sedan bort dem
för hand,
F

s
näpp loss ljusets kontaktstycke,
F

t
a försiktigt ut ljuset genom att dra det rakt
utåt,
F

t
a ut tätningslisten av skumplast,F

s
näpp loss de båda sekundära
kontaktstyckena,
F
s
kjut isär de båda tungorna och ta ut
lamphållaren,
F v rid lampan ett kvarts varv och byt ut den.
Montera tillbaka lyktan genom att utföra
momenten i omvänd ordningsföljd.
Se till att ljuset förs in stadigt och rakt i sina
styrningar.
Dra åt tillräckligt för att ljuset ska bli tätt, men
inte så hårt att det uppstår skador.
* LED: lysdioder.
Byte av broms-, back- och blinkerslampor
08
Om ett fel uppstår

286
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

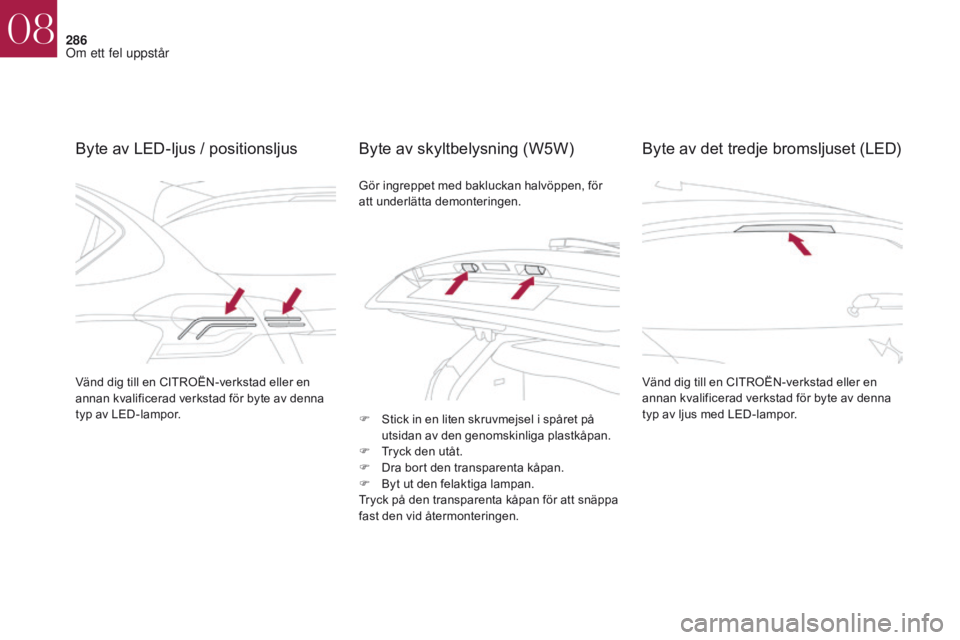

Byte av LED-ljus / positionsljus Byte av skyltbelysning (W5W)
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av denna
typ av ljus med LED-lampor.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av denna
typ av LED-lampor.
F

S

tick in en liten skruvmejsel i spåret på
utsidan av den genomskinliga plastkåpan.
F

T

ryck den utåt.
F

D

ra bort den transparenta kåpan.
F

B

yt ut den felaktiga lampan.
Tryck på den transparenta kåpan för att snäppa
fast den vid återmonteringen.
Byte av det tredje bromsljuset (LED)
Gör ingreppet med bakluckan halvöppen, för
att underlätta demonteringen.
08
Om ett fel uppstår

287
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

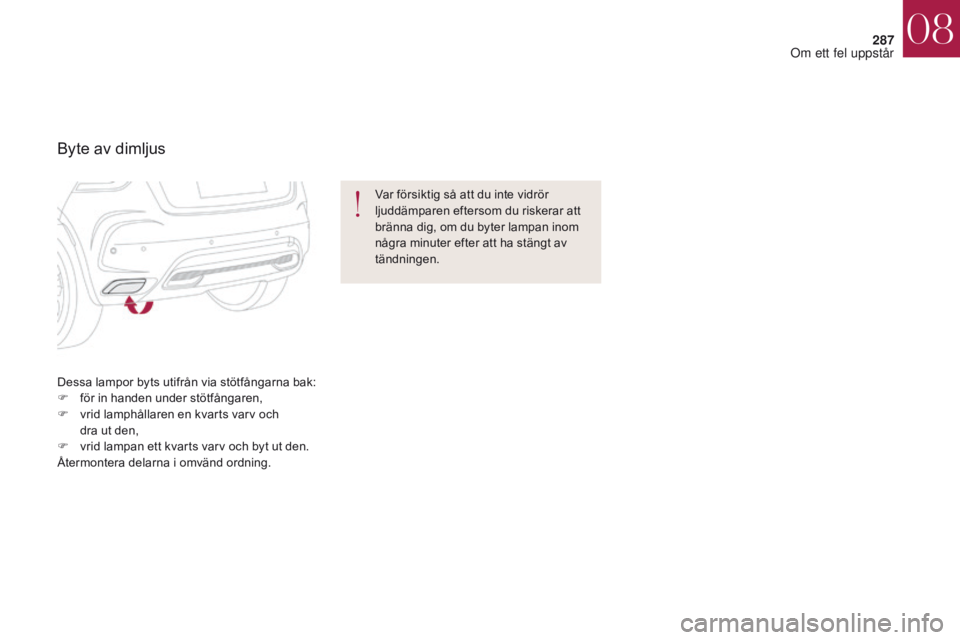

Dessa lampor byts utifrån via stötfångarna bak:
F f ör in handen under stötfångaren,
F

v
rid lamphållaren en kvarts varv och
dra ut den,
F

v
rid lampan ett kvarts varv och byt ut den.
Återmontera delarna i omvänd ordning. Var försiktig så att du inte vidrör
ljuddämparen eftersom du riskerar att
bränna dig, om du byter lampan inom
några minuter efter att ha stängt av
tändningen.
Byte av dimljus
08
Om ett fel uppstår

288
DS4_sv_Chap08_en-cas-de-panne_ed01-2016

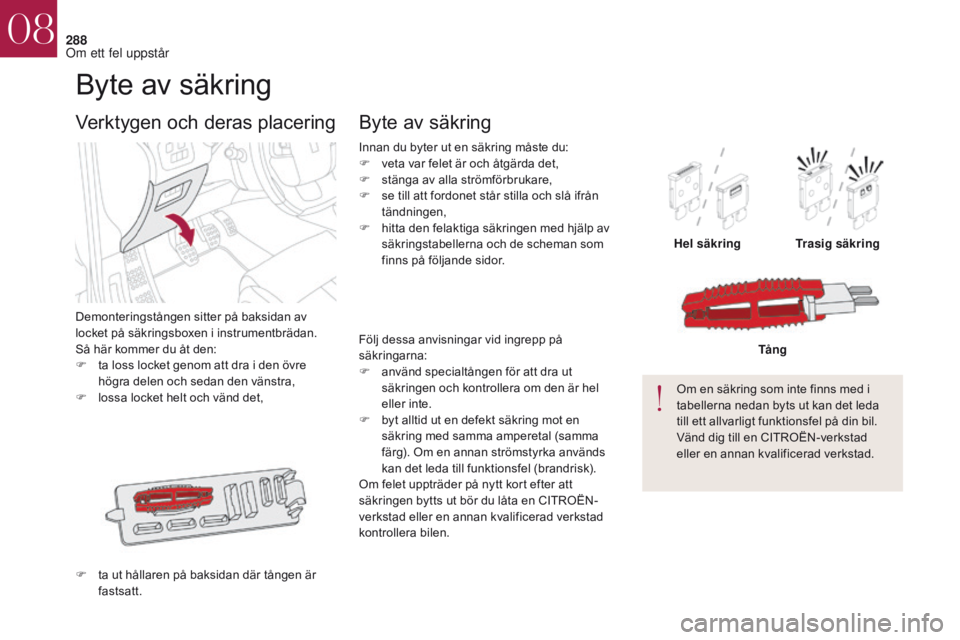

Byte av säkring
Demonteringstången sitter på baksidan av
locket på säkringsboxen i instrumentbrädan.
Så här kommer du åt den:
F
t
a loss locket genom att dra i den övre
högra delen och sedan den vänstra,
F

l
ossa locket helt och vänd det,
Verktygen och deras placering
F ta ut hållaren på baksidan där tången är fastsatt. Innan du byter ut en säkring måste du:
F

v
eta var felet är och åtgärda det,
F
s
tänga av alla strömförbrukare,
F
s
e till att fordonet står stilla och slå ifrån
tändningen,
F
h
itta den felaktiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor.
Byte av säkring
Hel säkring Trasig säkring
Om en säkring som inte finns med i
tabellerna nedan byts ut kan det leda
till ett allvarligt funktionsfel på din bil.
Vänd dig till en CITROËN-verkstad
eller en annan kvalificerad verkstad. Tång
Följ dessa anvisningar vid ingrepp på
säkringarna:
F

a

nvänd specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte.
F

b

yt alltid ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera bilen.
