11 9
DS4_it_Chap03_ergonomie-et-confort_ed01-2016

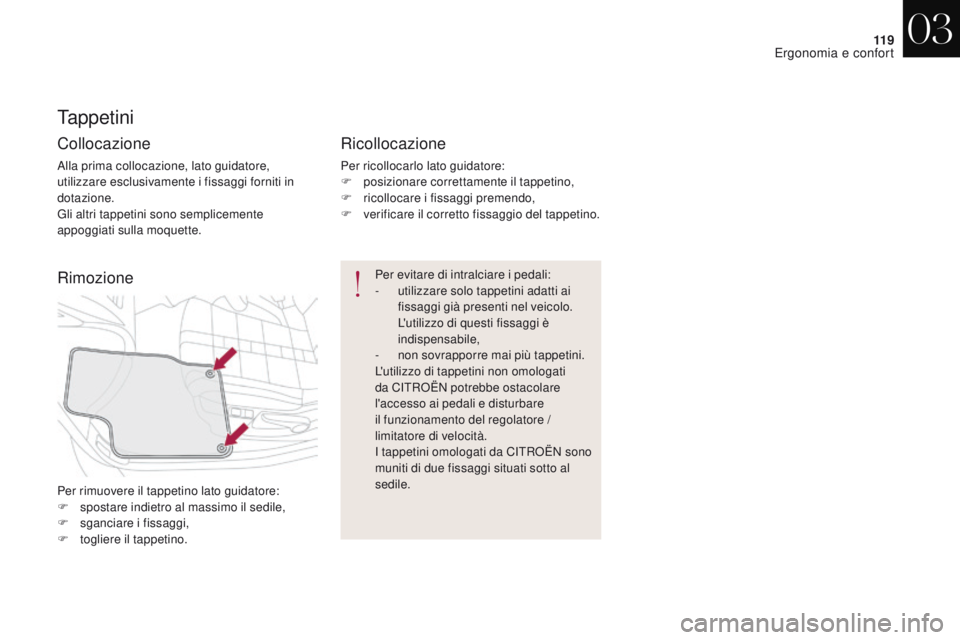

Tappetini
Collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fissaggi forniti in
dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
RimozioneRicollocazione
Per ricollocarlo lato guidatore:
F
p osizionare correttamente il tappetino,
F

r
icollocare i fissaggi premendo,
F

v
erificare il corretto fissaggio del tappetino.
Per evitare di intralciare i pedali:
-

u
tilizzare solo tappetini adatti ai
fissaggi già presenti nel veicolo.
L'utilizzo di questi fissaggi è
indispensabile,
-

n
on sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da CITROËN potrebbe ostacolare
l'accesso ai pedali e disturbare
il funzionamento del regolatore /
limitatore di velocità.
I tappetini omologati da CITROËN sono
muniti di due fissaggi situati sotto al
sedile.
Per rimuovere il tappetino lato guidatore:
F

s

postare indietro al massimo il sedile,
F

s

ganciare i fissaggi,
F

t

ogliere il tappetino.
03
Ergonomia e confort

120
DS4_it_Chap03_ergonomie-et-confort_ed01-2016

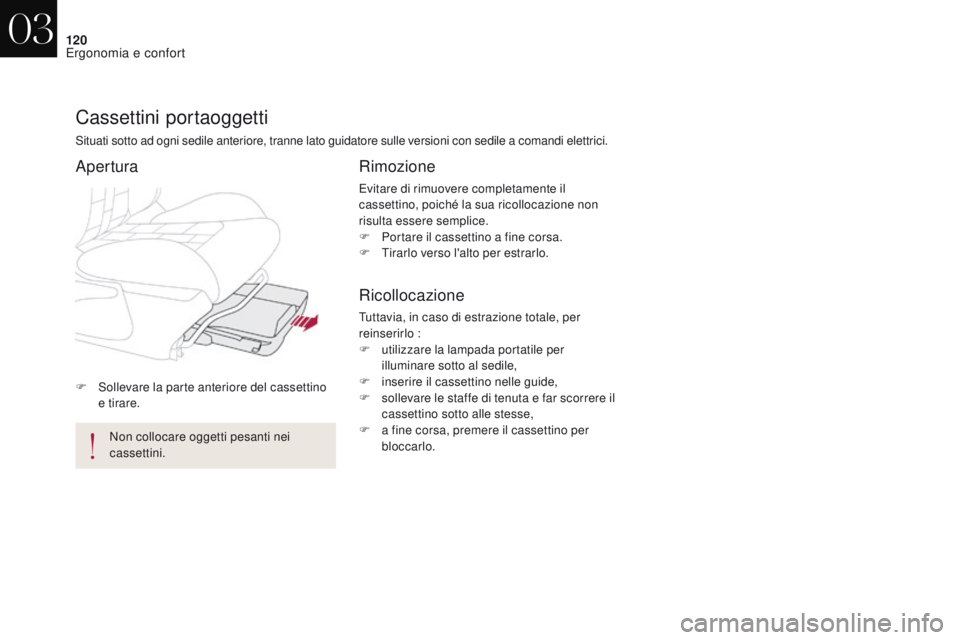

F Sollevare la parte anteriore del cassettino e tirare.
Cassettini portaoggetti
Situati sotto ad ogni sedile anteriore, tranne lato guidatore sulle versioni con sedile a comandi elettrici.
Rimozione
Evitare di rimuovere completamente il
cassettino, poiché la sua ricollocazione non
risulta essere semplice.
F

P
ortare il cassettino a fine corsa.
F

T
irarlo verso l'alto per estrarlo.
Ricollocazione
Tuttavia, in caso di estrazione totale, per
reinserirlo :
F
u
tilizzare la lampada portatile per
illuminare sotto al sedile,
F

i
nserire il cassettino nelle guide,
F

s
ollevare le staffe di tenuta e far scorrere il
cassettino sotto alle stesse,
F

a f
ine corsa, premere il cassettino per
bloccarlo.
Non collocare oggetti pesanti nei
cassettini.
Apertura
03
Ergonomia e confort

121
DS4_it_Chap03_ergonomie-et-confort_ed01-2016
F Abbassare l'appoggiagomito posteriore.
F T irare verso il basso la maniglia dello
sportellino.
F

A
bbassare lo sportellino.
F

C
aricare gli oggetti dall'interno del
bagagliaio.
Sportellino per sci
Dispositivo per la sistemazione e il trasporto di
oggetti lunghi.
F

Abbassare l'appoggiagomito posteriore per
rendere più confortevole la propria posizione.
Questo permette anche di accedere allo
sportellino per sci.

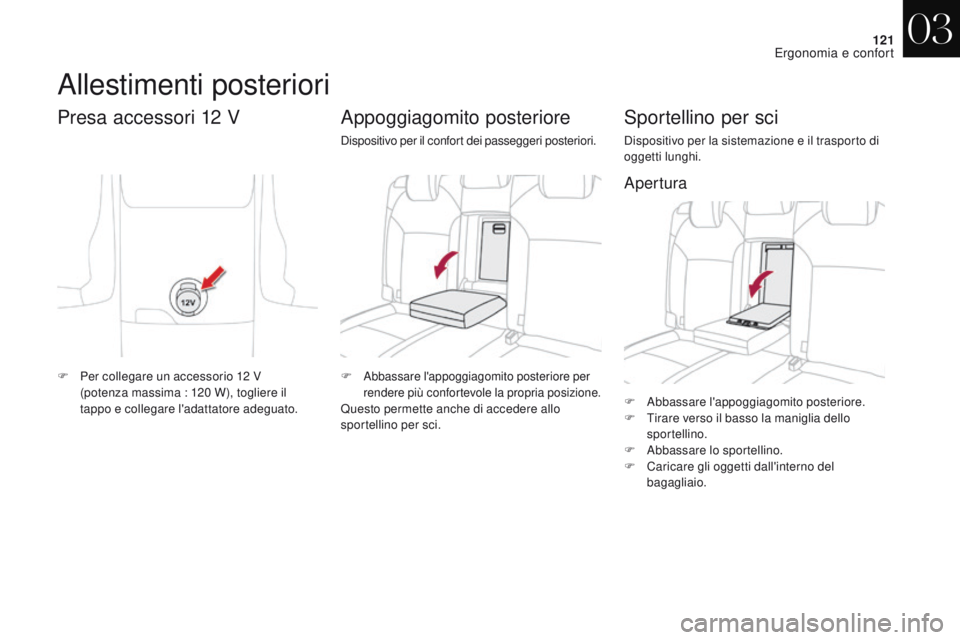

Appoggiagomito posteriore
Dispositivo per il confort dei passeggeri posteriori.
Presa accessori 12 V
F Per collegare un accessorio 12 V
(potenza massima : 120 W), togliere il
tappo e collegare l'adattatore adeguato.
Allestimenti posteriori
Apertura
03
Ergonomia e confort

122
DS4_it_Chap03_ergonomie-et-confort_ed01-2016

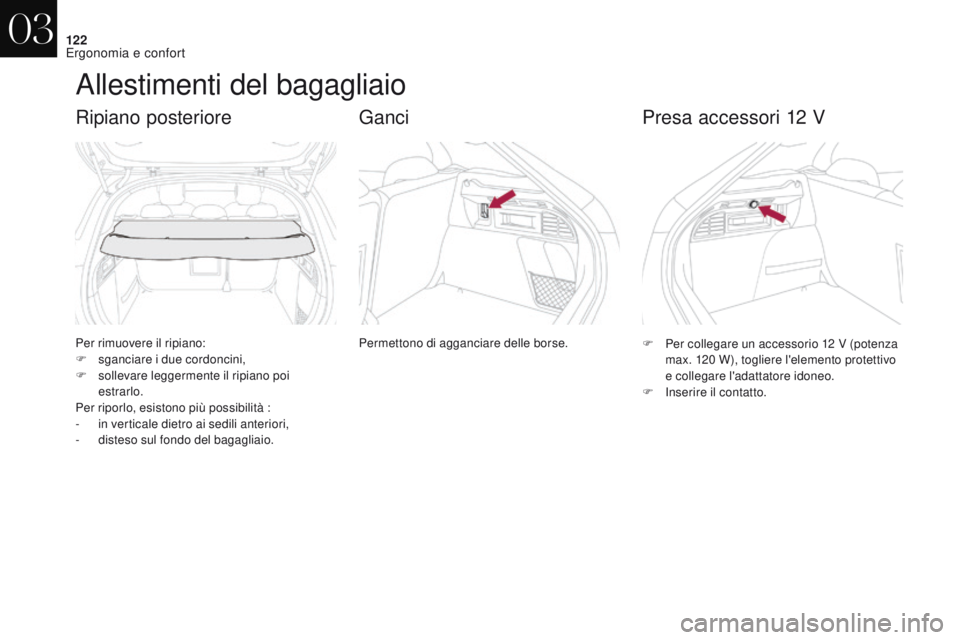

Allestimenti del bagagliaio
Per rimuovere il ripiano:
F s ganciare i due cordoncini,
F

so
llevare leggermente il ripiano poi
estrarlo.
Per riporlo, esistono più possibilità :
-

i
n verticale dietro ai sedili anteriori,
-

d
isteso sul fondo del bagagliaio.
Ripiano posteriore
Permettono di agganciare delle borse.
Ganci
F Per collegare un accessorio 12 V (potenza
max. 120 W), togliere l'elemento protettivo
e collegare l'adattatore idoneo.
F

In
serire il contatto.
Presa accessori 12 V
03
Ergonomia e confort

123
DS4_it_Chap03_ergonomie-et-confort_ed01-2016

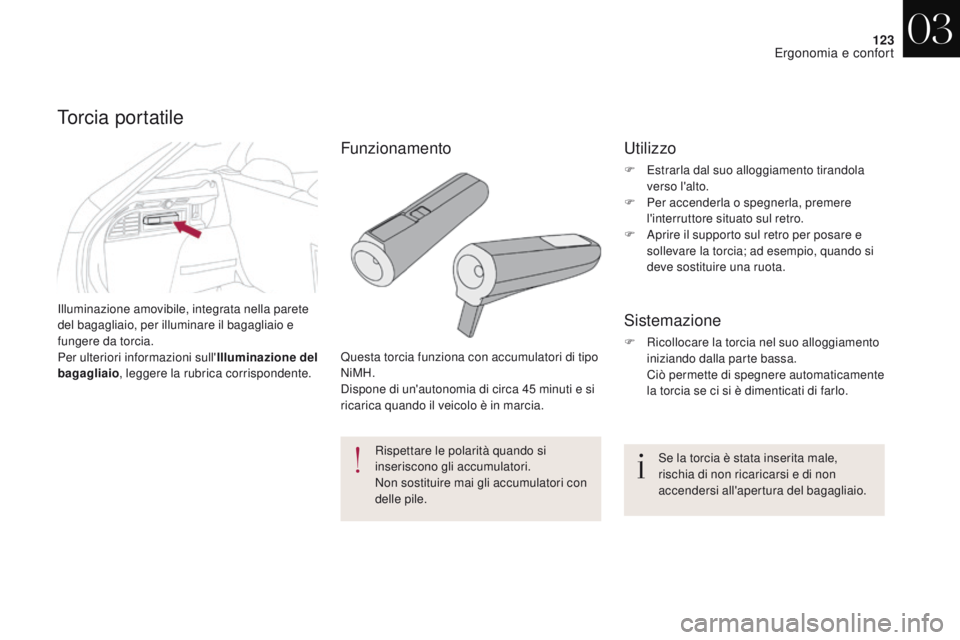

Illuminazione amovibile, integrata nella parete
del bagagliaio, per illuminare il bagagliaio e
fungere da torcia.
Per ulteriori informazioni sull'Illuminazione del
bagagliaio , leggere la rubrica corrispondente.
Torcia portatile
Questa torcia funziona con accumulatori di tipo
NiMH.
Dispone di un'autonomia di circa 45
minuti e si
ricarica quando il veicolo è in marcia.
Rispettare le polarità quando si
inseriscono gli accumulatori.
Non sostituire mai gli accumulatori con
delle pile.
Sistemazione
F Ricollocare la torcia nel suo alloggiamento iniziando dalla parte bassa.
C

iò permette di spegnere automaticamente
la torcia se ci si è dimenticati di farlo.
Se la torcia è stata inserita male,
rischia di non ricaricarsi e di non
accendersi all'apertura del bagagliaio.
Utilizzo
F Estrarla dal suo alloggiamento tirandola verso l'alto.
F

P
er accenderla o spegnerla, premere
l'interruttore situato sul retro.
F

A
prire il supporto sul retro per posare e
sollevare la torcia; ad esempio, quando si
deve sostituire una ruota.
Funzionamento
03
Ergonomia e confort

124
DS4_it_Chap03_ergonomie-et-confort_ed01-2016

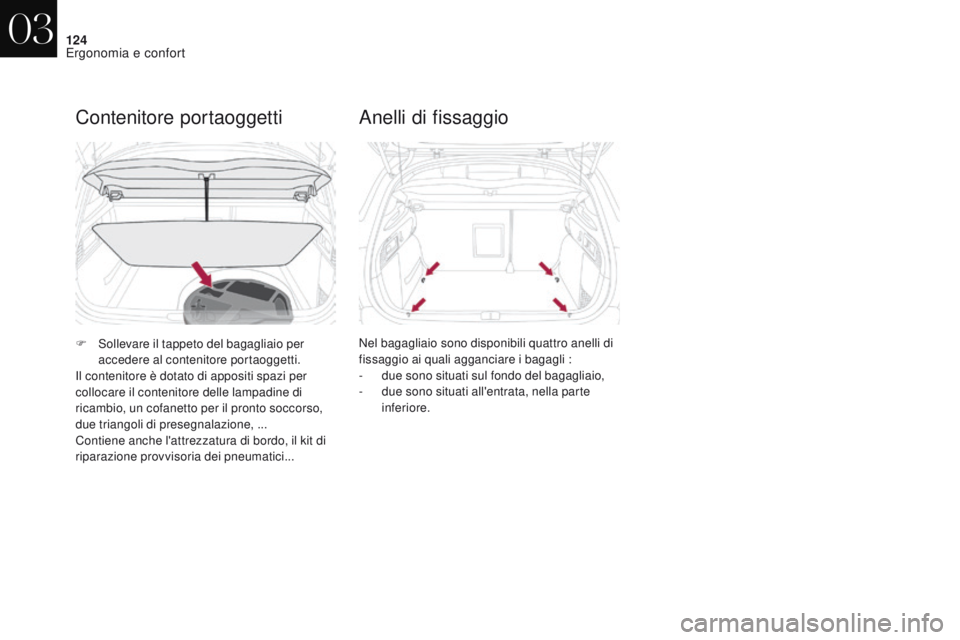

Contenitore portaoggetti
F Sollevare il tappeto del bagagliaio per accedere al contenitore portaoggetti.
Il contenitore è dotato di appositi spazi per
collocare il contenitore delle lampadine di
ricambio, un cofanetto per il pronto soccorso,
due triangoli di presegnalazione, ...
Contiene anche l'attrezzatura di bordo, il kit di
riparazione provvisoria dei pneumatici...
Anelli di fissaggio
Nel bagagliaio sono disponibili quattro anelli di
fissaggio ai quali agganciare i bagagli :
-

d
ue sono situati sul fondo del bagagliaio,
-

d
ue sono situati all'entrata, nella parte
inferiore.
03
Ergonomia e confort

125
DS4_it_Chap03_ergonomie-et-confort_ed01-2016
03
Ergonomia e confort

DS4_it_Chap04_eclairage-et-visibilite_ed01-2016
ILLUMINAzIONE E VISIBILITà

DS4_it_Chap04_eclairage-et-visibilite_ed01-2016
04

128
DS4_it_Chap04_eclairage-et-visibilite_ed01-2016

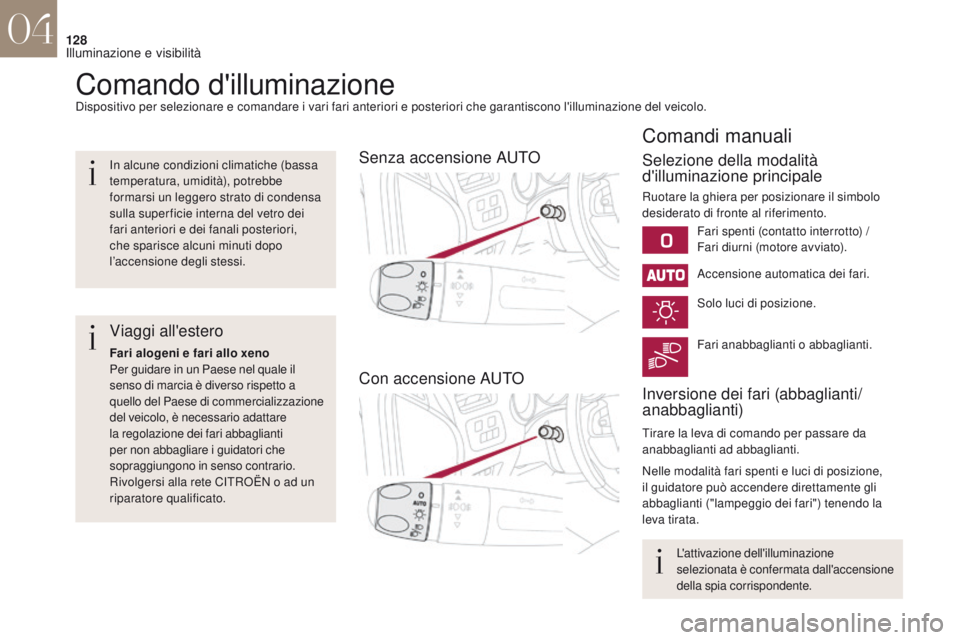

Comando d'illuminazioneDispositivo per selezionare e comandare i vari fari anteriori e posteriori che garantiscono l'illuminazione del veicolo.
Senza accensione AUTO
Con accensione AUTO
Comandi manuali
Selezione della modalità
d'illuminazione principale
Accensione automatica dei fari.
Inversione dei fari (abbaglianti/
anabbaglianti)
Ruotare la ghiera per posizionare il simbolo
desiderato di fronte al riferimento.Solo luci di posizione.
Fari anabbaglianti o abbaglianti.
Tirare la leva di comando per passare da
anabbaglianti ad abbaglianti.
Nelle modalità fari spenti e luci di posizione,
il guidatore può accendere direttamente gli
abbaglianti ("lampeggio dei fari") tenendo la
leva tirata.
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che sparisce alcuni minuti dopo
l’accensione degli stessi.
Viaggi all'estero
Fari alogeni e fari allo xeno
Per guidare in un Paese nel quale il
senso di marcia è diverso rispetto a
quello del Paese di commercializzazione
del veicolo, è necessario adattare
la regolazione dei fari abbaglianti
per non abbagliare i guidatori che
sopraggiungono in senso contrario.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Fari spenti (contatto interrotto) /
Fari diurni (motore avviato).
L'attivazione dell'illuminazione
selezionata è confermata dall'accensione
della spia corrispondente.
04
Illuminazione e visibilità
