CITROEN DS5 2015 Instrukcja obsługi (in Polish)

189
DS5_pl_Chap07_securite_ed01-2015

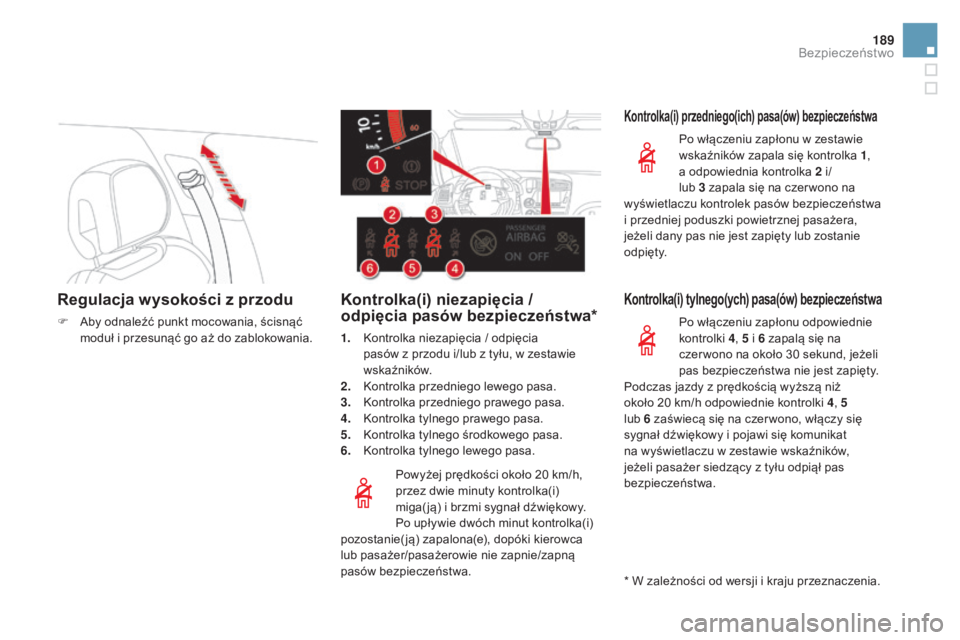

Regulacja wysokości z przodu
F Aby odnaleźć punkt mocowania, ścisnąć moduł i przesunąć go aż do zablokowania.
Powyżej prędkości około 20 km/h,
przez dwie minuty kontrolka(i)
miga( ją) i brzmi sygnał dźwiękowy.
Po upływie dwóch minut kontrolka(i)
pozostanie(ją) zapalona(e), dopóki kierowca
lub pasażer/pasażerowie nie zapnie/zapną
pasów bezpieczeństwa.
Kontrolka(i) niezapięcia /
odpięcia pasów bezpieczeństwa*
1. Kontrolka niezapięcia / odpięcia pasów z przodu i/lub z tyłu, w zestawie
wskaźników.
2.
K

ontrolka przedniego lewego pasa.
3.
K

ontrolka przedniego prawego pasa.
4.
K

ontrolka tylnego prawego pasa.
5.
K

ontrolka tylnego środkowego pasa.
6.
K

ontrolka tylnego lewego pasa.
Kontrolka(i) przedniego(ich) pasa(ów) bezpieczeństwa
Po włączeniu zapłonu w zestawie
wskaźników zapala się kontrolka 1,
a odpowiednia kontrolka 2 i/
lub 3 zapala się na czer wono na
wyświetlaczu kontrolek pasów bezpieczeństwa
i przedniej poduszki powietrznej pasażera,
jeżeli dany pas nie jest zapięty lub zostanie
o dp i ę t y.
Kontrolka(i) tylnego(ych) pasa(ów) bezpieczeństwa
Po włączeniu zapłonu odpowiednie
kontrolki 4, 5 i 6 zapalą się na
czer wono na około 30 sekund, jeżeli
pas bezpieczeństwa nie jest zapięty.
Podczas jazdy z prędkością wyższą niż
około 20 km/h odpowiednie kontrolki 4 , 5
lub 6 zaświecą się na czer wono, włączy się
sygnał dźwiękowy i pojawi się komunikat
na wyświetlaczu w zestawie wskaźników,
jeżeli pasażer siedzący z tyłu odpiął pas
bezpieczeństwa.
* W zależności od wersji i kraju przeznaczenia.
Bezpieczeństwo

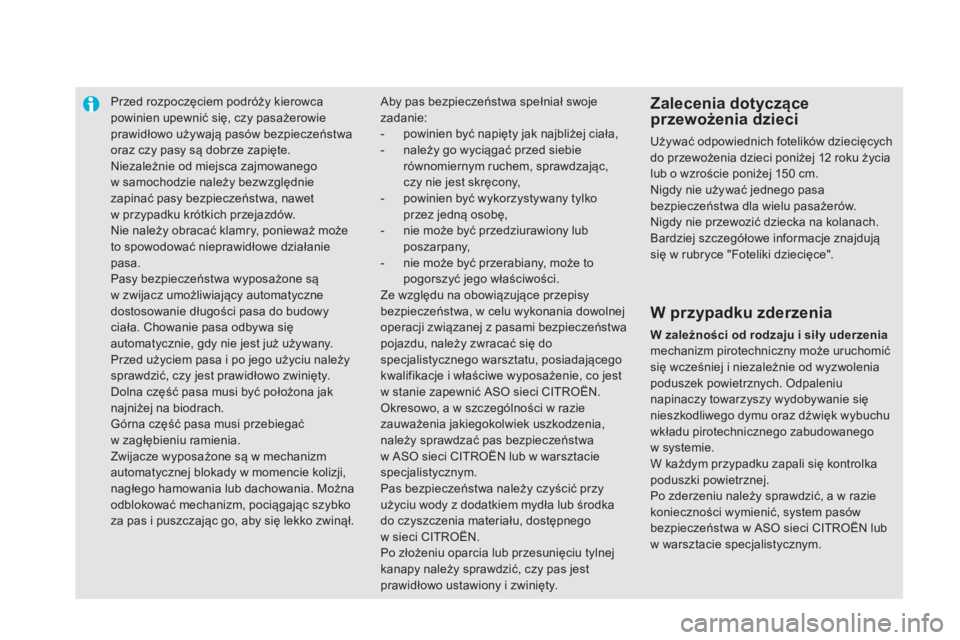

Przed rozpoczęciem podróży kierowca
powinien upewnić się, czy pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz czy pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w
przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje znajdują
się w rubryce "Foteliki dziecięce".
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-
p
owinien być napięty jak najbliżej ciała,
-
n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając,
czy nie jest skręcony,
-

p

owinien być wykorzystywany tylko
przez jedną osobę,
-

n

ie może być przedziurawiony lub
poszarpany,
-

n

ie może być przerabiany, może to
pogorszyć jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu, należy zwracać się do
specjalistycznego warsztatu, posiadającego
kwalifikacje i właściwe wyposażenie, co jest
w stanie zapewnić ASO sieci CITROËN.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w

sieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w
systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w ASO sieci CITROËN lub
w warsztacie specjalistycznym.

191
DS5_pl_Chap07_securite_ed01-2015
Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak,
by zwiększyć bezpieczeństwo osób (z wyjątkiem
pasażera na tylnym środkowym siedzeniu)
w razie silnego zderzenia. Uzupełniają one
działanie pasów bezpieczeństwa wyposażonych
w
ogranicznik siły napięcia (z wyjątkiem pasażera
na tylnym środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-

w razie silnego zderzenia, poduszki napełniają
się natychmiast, zapewniając lepszą ochronę
pasażerów pojazdu (z wyjątkiem pasażera na
tylnym środkowym siedzeniu); natychmiast po
zderzeniu gaz zawarty w poduszce powietrznej
ulatnia się, aby nie ograniczać widoczności
i ułatwić ewentualne wyjście pasażerów,
- w razie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem w takich
sytuacjach są pasy bezpieczeństwa.
Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie. Wystrzeleniu poduszki powietrznej (ew.
poduszek) towarzyszy wydostawanie
się dymu oraz odgłos, spowodowane
odpaleniem ładunku pirotechnicznego
zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z
wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Przednie poduszki powietrzne
Aktywacja
Poduszki powietrzne wyzwalają się, o ile przednia
poduszka powietrzna pasażera nie jest wyłączona,
w
razie silnego zderzenia czołowego całą lub częścią
przedniej strefy samochodu A , zgodnie z osią
wzdłużną samochodu w płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między klatką
piersiową i głową osób na przednich siedzeniach
i kierownicą po stronie kierowcy oraz deską
rozdzielczą po stronie pasażera w celu amortyzacji
szarpnięcia do przodu.
W razie silnego czołowego zderzenia system chroni
kierowcę i pasażera na przednim fotelu, ograniczając
niebezpieczeństwo uszkodzenia głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się w środkowej
części kierownicy, natomiast poduszka powietrzna
pasażera – w desce rozdzielczej powyżej przedniego
schowka.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
Bezpieczeństwo

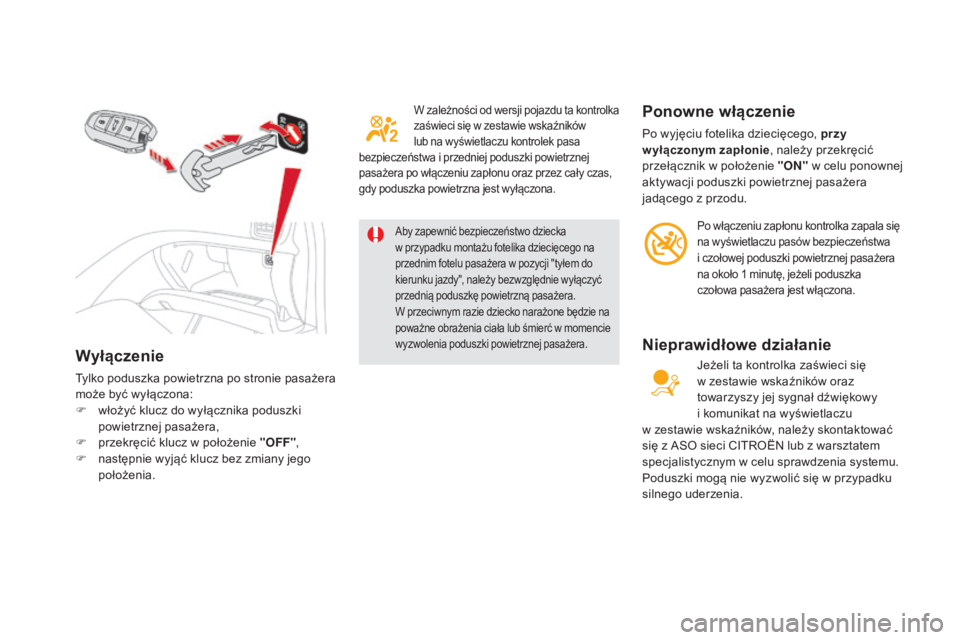

Wyłączenie
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona:
F
w
łożyć klucz do wyłącznika poduszki
powietrznej pasażera,
F

p
rzekręcić klucz w położenie "OFF" ,
F

n
astępnie wyjąć klucz bez zmiany jego
położenia.
W zależności od wersji pojazdu ta kontrolka
zaświeci się w zestawie wskaźników
lub na wyświetlaczu kontrolek pasa
bezpieczeństwa i przedniej poduszki powietrznej
pasażera po włączeniu zapłonu oraz przez cały czas,
gdy poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka
w
przypadku montażu fotelika dziecięcego na
przednim fotelu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie wyłączyć
przednią poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w momencie
wyzwolenia poduszki powietrznej pasażera.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przy
wyłączonym zapłonie , należy przekręcić
przełącznik w położenie "ON" w celu ponownej
aktywacji poduszki powietrznej pasażera
jadącego z przodu.
Po włączeniu zapłonu kontrolka zapala się
na wyświetlaczu pasów bezpieczeństwa
i czołowej poduszki powietrznej pasażera
na około 1
minutę, jeżeli poduszka
czołowa pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników oraz
towarzyszy jej sygnał dźwiękowy
i komunikat na wyświetlaczu
w

zestawie wskaźników, należy skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Poduszki mogą nie wyzwolić się w przypadku
silnego uderzenia.

193
DS5_pl_Chap07_securite_ed01-2015

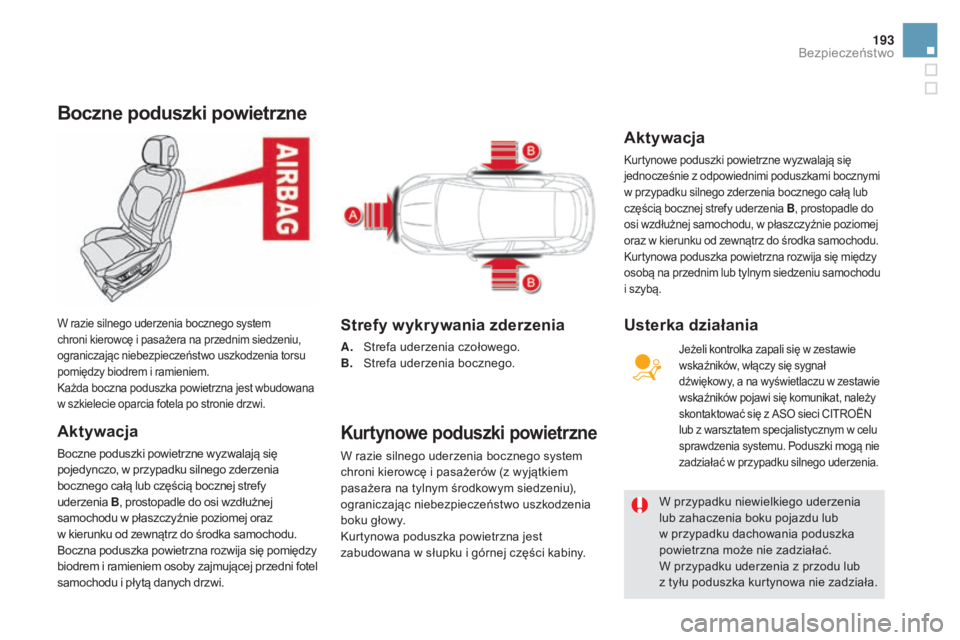

Boczne poduszki powietrzne
Aktywacja
Boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz
w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się pomiędzy
biodrem i ramieniem osoby zajmującej przedni fotel
samochodu i płytą danych drzwi.
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia torsu
pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest wbudowana
w szkielecie oparcia fotela po stronie drzwi.Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Kurtynowe poduszki powietrzne
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażerów (z wyjątkiem
pasażera na tylnym środkowym siedzeniu),
ograniczając niebezpieczeństwo uszkodzenia
boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny. W przypadku niewielkiego uderzenia
lub zahaczenia boku pojazdu lub
w
przypadku dachowania poduszka
powietrzna może nie zadziałać.
W przypadku uderzenia z przodu lub
z
tyłu poduszka kurtynowa nie zadziała.
Aktywacja
Kurtynowe poduszki powietrzne wyzwalają się
jednocześnie z odpowiednimi poduszkami bocznymi
w przypadku silnego zderzenia bocznego całą lub
częścią bocznej strefy uderzenia B, prostopadle do
osi wzdłużnej samochodu, w płaszczyźnie poziomej
oraz w kierunku od zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija się między
osobą na przednim lub tylnym siedzeniu samochodu
i szybą.
Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał
dźwiękowy, a na wyświetlaczu w zestawie
wskaźników pojawi się komunikat, należy
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym w celu
sprawdzenia systemu. Poduszki mogą nie
zadziałać w przypadku silnego uderzenia.
Usterka działania
Bezpieczeństwo

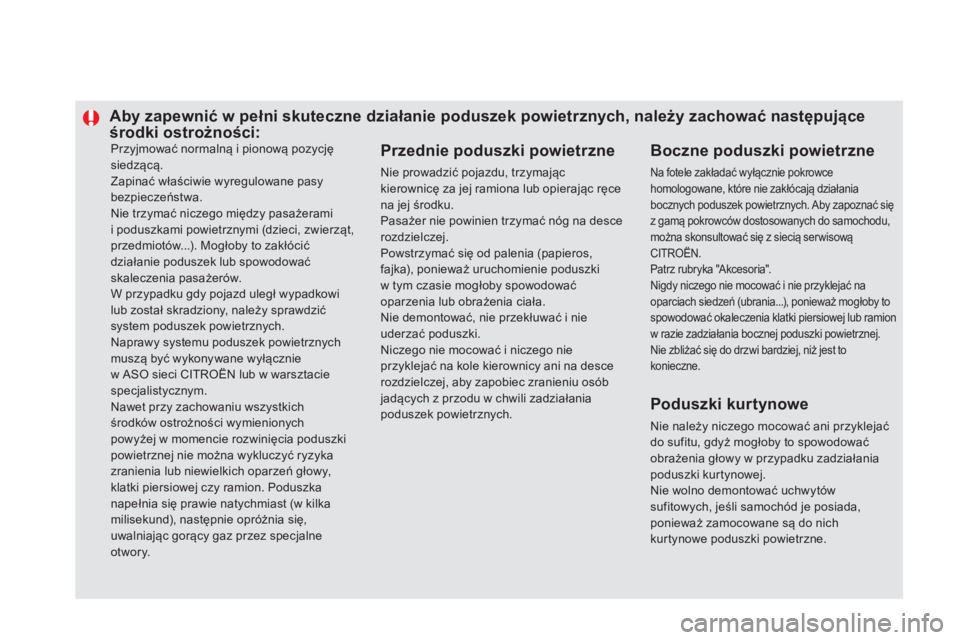

Przyjmować normalną i pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nie trzymać niczego między pasażerami
i poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...). Mogłoby to zakłócić
działanie poduszek lub spowodować
skaleczenia pasażerów.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić
system poduszek powietrznych.
Naprawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Nawet przy zachowaniu wszystkich
środków ostrożności wymienionych
powyżej w
momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ryzyka
zranienia lub niewielkich oparzeń głowy,
klatki piersiowej czy ramion. Poduszka
napełnia się prawie natychmiast (w kilka
milisekund), następnie opróżnia się,
uwalniając gorący gaz przez specjalne
otwory.Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają działania
bocznych poduszek powietrznych. Aby zapoznać się
z gamą pokrowców dostosowanych do samochodu,
można skonsultować się z siecią ser wisową
CITROËN.
Patrz rubryka "Akcesoria".
Nigdy niczego nie mocować i nie przyklejać na
oparciach siedzeń (ubrania...), ponieważ mogłoby to
spowodować okaleczenia klatki piersiowej lub ramion
w razie zadziałania bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej, niż jest to
konieczne.
Przednie poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w
tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie
uderzać poduszki.
Niczego nie mocować i niczego nie
przyklejać na kole kierownicy ani na desce
rozdzielczej, aby zapobiec zranieniu osób
jadących z przodu w chwili zadziałania
poduszek powietrznych.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następujące
środki ostrożności:
Poduszki kurtynowe
Nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w przypadku zadziałania
poduszki kurtynowej.
Nie wolno demontować uchwytów
sufitowych, jeśli samochód je posiada,
ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.

195
DS5_pl_Chap07_securite_ed01-2015
Bezpieczeństwo

DS5_pl_Chap08_info-pratiques_ed01-2015
Informacje praktyczne

DS5_pl_Chap08_info-pratiques_ed01-2015

DS5_pl_Chap08_info-pratiques_ed01-2015
Zestaw znajduje się w skrzynce w bagażniku
pod podłogą. Kompletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej napraw y opony, aby
umożliwić dojazd do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów powstałych w wyniku przebicia opony,
znajdujących się na bieżniku lub opasaniu
opony.

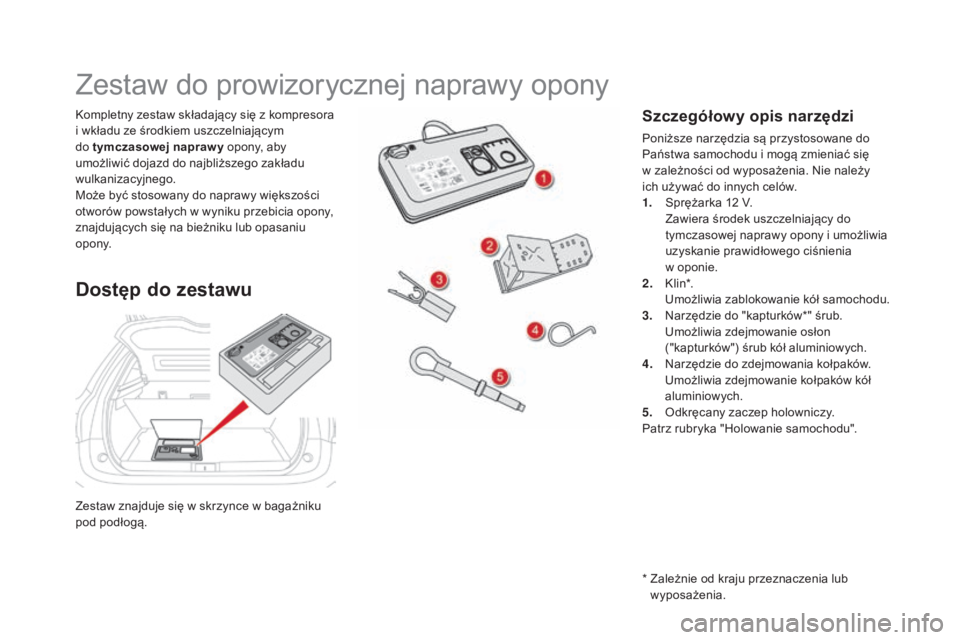

Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
Szczegółowy opis narzędzi
Poniższe narzędzia są przystosowane do
Państwa samochodu i mogą zmieniać się
w zależności od wyposażenia. Nie należy
ich używać do innych celów.
1.
S
prężarka 12 V.
Z

awiera środek uszczelniający do
tymczasowej naprawy opony i umożliwia
uzyskanie prawidłowego ciśnienia
w oponie.
2.
K

lin*.
U

możliwia zablokowanie kół samochodu.
3.
N

arzędzie do "kapturków*" śrub.
U

możliwia zdejmowanie osłon
("kapturków") śrub kół aluminiowych.
4.
N

arzędzie do zdejmowania kołpaków.
U

możliwia zdejmowanie kołpaków kół
aluminiowych.
5.
O

dkręcany zaczep holowniczy.
Patrz rubryka "Holowanie samochodu".
*

Z
ależnie od kraju przeznaczenia lub
wyposażenia.
