CITROEN E-MEHARI 2017 Libretti Di Uso E manutenzione (in Italian)

69
e-mehari_it_Chap06_caracteristiques-techniques_ed03-2016

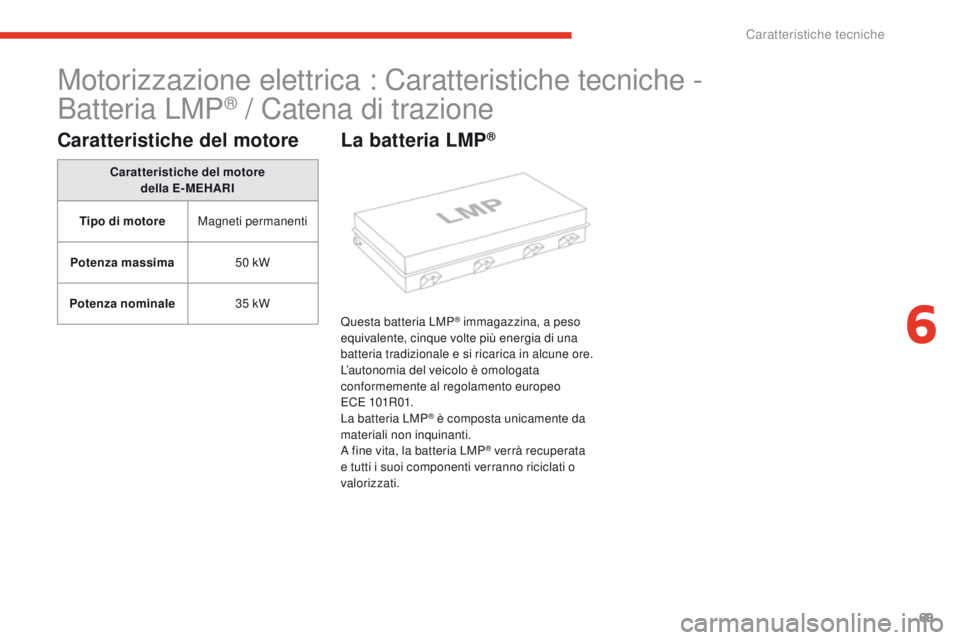

Motorizzazione elettrica : Caratteristiche tecniche -
B atteria LMP
® / Catena di trazione
Caratteristiche del motore
Caratteristiche del motore
della E-MEHARI
Tipo di motore Magneti permanenti
Potenza massima 50 kW
Potenza nominale 35 kW
La batteria LMP®
Questa batteria LMP® immagazzina, a peso
equivalente, cinque volte più energia di una
batteria tradizionale e si ricarica in alcune ore.
L’autonomia del veicolo è omologata
conformemente al regolamento europeo
ECE 101R01.
La batteria LMP
® è composta unicamente da
materiali non inquinanti.
A fine vita, la batteria LMP
® verrà recuperata
e tutti i suoi componenti verranno riciclati o
valorizzati.
6
Caratteristiche tecniche

70
e-mehari_it_Chap06_caracteristiques-techniques_ed03-2016

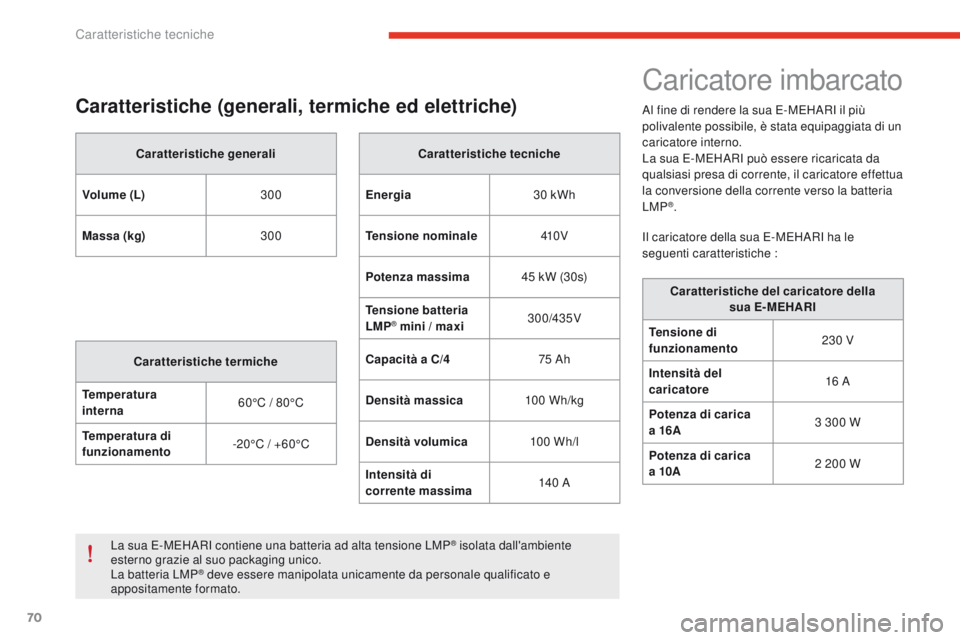

Caratteristiche (generali, termiche ed elettriche)
Caratteristiche generali
Volume (L) 300
Massa (kg) 300
Caratteristiche termiche
Temperatura
interna 60°C / 80°C
Temperatura di
funzionamento -20°C / +60°C Caratteristiche tecniche
Energia 30 kWh
Tensione nominale 410 V
Potenza massima 45 kW (30s)
Tensione batteria
LMP
® mini / maxi 300/435V
Capacità a C/4 75 Ah
Densità massica 10 0 Wh/kg
Densità volumica 10 0 Wh/l
Intensità di
corrente massima 140 A
La sua E-MEHARI contiene una batteria ad alta tensione LMP
® isolata dall'ambiente
esterno grazie al suo packaging unico.
La batteria LMP
® deve essere manipolata unicamente da personale qualificato e
appositamente formato.
Caricatore imbarcato
Al fine di rendere la sua E-MEHARI il più
polivalente possibile, è stata equipaggiata di un
caricatore interno.
La sua E-MEHARI può essere ricaricata da
qualsiasi presa di corrente, il caricatore effettua
la conversione della corrente verso la batteria
LMP
®.
Caratteristiche del caricatore della sua


E-MEHARI
Tensione di
funzionamento 230 V
Intensità del
caricatore 16 A
Potenza di carica
a 16A 3
300 W
Potenza di carica
a 10A 2 200 W
Il caricatore della sua E-MEHARI ha le
seguenti caratteristiche


:
Caratteristiche tecniche

71
e-mehari_it_Chap06_caracteristiques-techniques_ed03-2016

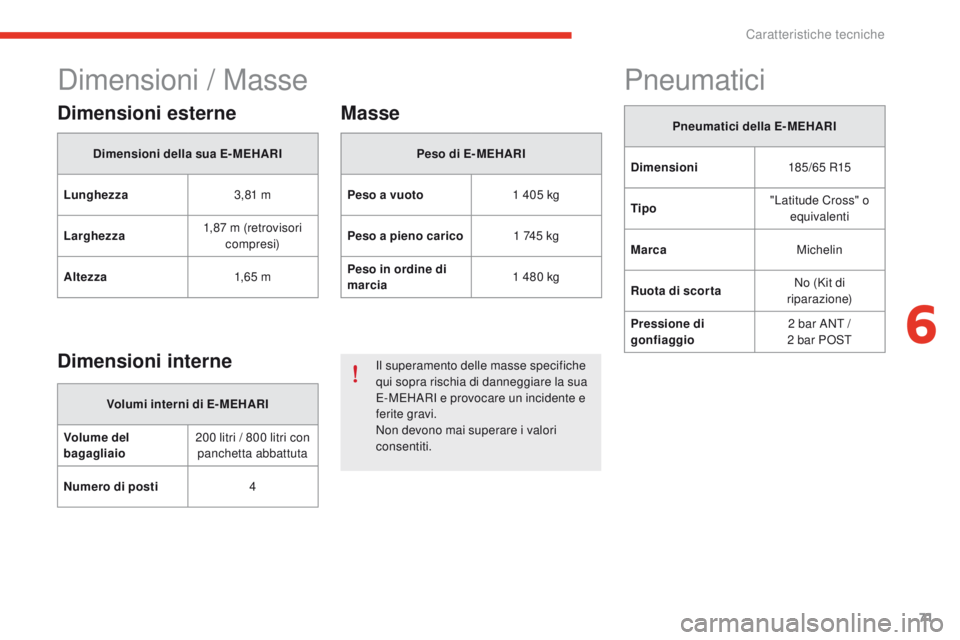

Dimensioni / Masse
Dimensioni esterne
Dimensioni della sua E-MEHARI
Lunghezza 3,81 m
Larghezza 1,87 m (retrovisori
compresi)
Altezza 1,6 5 m
Dimensioni interne
Volumi interni di E- MEHARI
Volume del
bagagliaio 200 litri / 800 litri con
panchetta abbattuta
Numero di posti 4
Masse
Peso di E- MEHARI
Peso a vuoto 1
405 kg
Peso a pieno carico 1
745 kg
Peso in ordine di
marcia 1
480 kg
Il superamento delle masse specifiche
qui sopra rischia di danneggiare la sua
E-MEHARI e provocare un incidente e
ferite gravi.
Non devono mai superare i valori
consentiti.
Pneumatici
Pneumatici della E-MEHARI
Dimensioni 185/65 R15
Tipo "Latitude Cross" o
equivalenti
Marca Michelin
Ruota di scor ta No (Kit di
riparazione)
Pressione di
gonfiaggio 2 bar ANT /
2 bar POST
6
Caratteristiche tecniche

72
e-mehari_it_Chap06_caracteristiques-techniques_ed03-2016

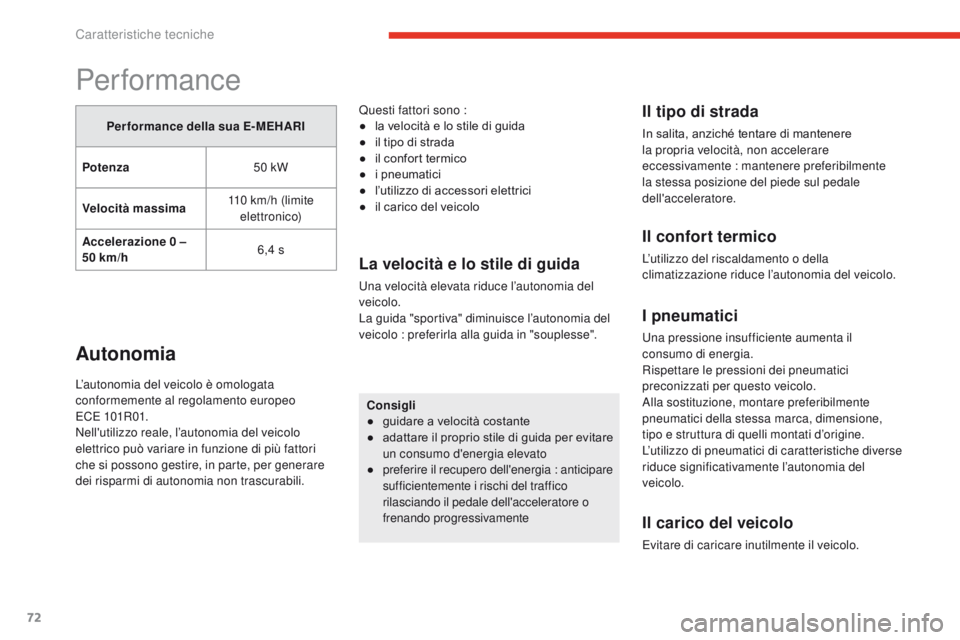

Performance
Performance della sua E-MEHARI
Potenza 50
kW
Velocità massima 110
km/h (limite
elettronico)
Accelerazione 0
–
50

km/h 6,4
s
Autonomia
L’autonomia del veicolo è omologata
conformemente al regolamento europeo
ECE

101R01.
Nell'utilizzo reale, l’autonomia del veicolo
elettrico può variare in funzione di più fattori
che si possono gestire, in parte, per generare
dei risparmi di autonomia non trascurabili. Questi fattori sono
:
●
l
a velocità e lo stile di guida
●
i
l tipo di strada
●
i
l confort termico
●
i p
neumatici
●
l
’utilizzo di accessori elettrici
●
i
l carico del veicolo
Consigli
●
g
uidare a velocità costante
●

a
dattare il proprio stile di guida per evitare
un consumo d'energia elevato
●

preferire il recupero dell'energia : anticipare
sufficientemente i rischi del traffico
rilasciando il pedale dell'acceleratore o
frenando progressivamente
La velocità e lo stile di guida
Una velocità elevata riduce l’autonomia del
veicolo.
La guida "sportiva" diminuisce l’autonomia del
veicolo : preferirla alla guida in "souplesse".
Il tipo di strada
In salita, anziché tentare di mantenere
la propria velocità, non accelerare
eccessivamente


: mantenere preferibilmente
la stessa posizione del piede sul pedale
dell'acceleratore.
Il confort termico
L’utilizzo del riscaldamento o della
climatizzazione riduce l’autonomia del veicolo.
I pneumatici
Una pressione insufficiente aumenta il
consumo di energia.
Rispettare le pressioni dei pneumatici
preconizzati per questo veicolo.
Alla sostituzione, montare preferibilmente
pneumatici della stessa marca, dimensione,
tipo e struttura di quelli montati d’origine.
L’utilizzo di pneumatici di caratteristiche diverse
riduce significativamente l’autonomia del
veicolo.
Il carico del veicolo
Evitare di caricare inutilmente il veicolo.
Caratteristiche tecniche

73
e-mehari_it_Chap06_caracteristiques-techniques_ed03-2016

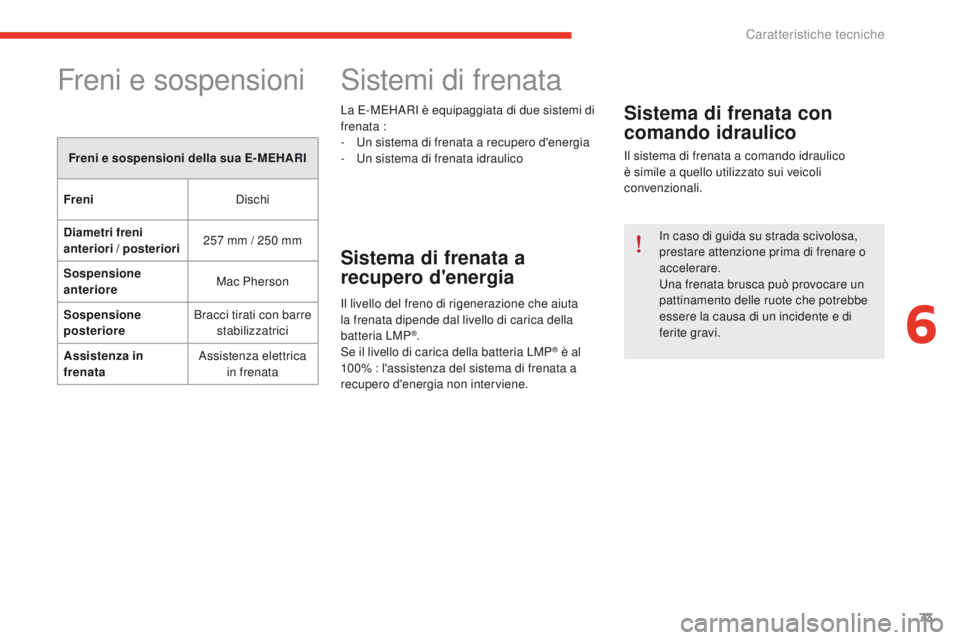

Freni e sospensioni
Freni e sospensioni della sua E- MEHARI
Fr eni Dischi
Diametri freni
anteriori / posteriori 257
mm / 250 mm
Sospensione
anteriore Mac Pherson
Sospensione
posteriore Bracci tirati con barre
stabilizzatrici
Assistenza in
frenata Assistenza elettrica
in frenata
Sistemi di frenata
La E-MEHARI è equipaggiata di due sistemi di
frenata :
-

U
n sistema di frenata a recupero d'energia
-

U
n sistema di frenata idraulico
Sistema di frenata a
recupero d'energia
Il livello del freno di rigenerazione che aiuta
la frenata dipende dal livello di carica della
batteria LMP
®.
Se il livello di carica della batteria LMP® è al
100%

: l'assistenza del sistema di frenata a
recupero d'energia non interviene.
Sistema di frenata con
comando idraulico
Il sistema di frenata a comando idraulico
è simile a quello utilizzato sui veicoli
convenzionali.
In caso di guida su strada scivolosa,
prestare attenzione prima di frenare o
accelerare.
Una frenata brusca può provocare un
pattinamento delle ruote che potrebbe
essere la causa di un incidente e di
ferite gravi.
6
Caratteristiche tecniche

74
e-mehari_it_Chap07_index-alpha_ed03-2016
ABS - ESP ......................................................40
A ccesso alla presa di carico ............................8
Allestimenti interni
......................................... 48
A

lta tensione

.............................................. 4, 26
Altoparlanti


..................................................... 67
Antifurto / antiavviamento
................................ 8
A

pertura

........................................................... 8
Apparecchi di controllo


..................................35
Appoggiatesta


........................................... 11, 4 9
Avviamento


.................................................... 33
Avviamento - arresto del veicolo
...................33
Avviamento motore


........................................ 33
Avvisatori acustici
.......................................... 24
B

atteria

....................................................... 4, 65
Caratteristiche (motore)
................................. 69
C

aricatore a bordo

......................................... 69
Chiamata d'assistenza


..................................... 8
Cinture di sicurezza


....................................... 14
Climatizzatore


................................................ 46
Climatizzazione
.............................................. 46
C

ofano motore

............................................... 56
Condizionamento dell'aria
............................. 46
C

ontattore d'avviamento

................................33
Controllo funzionamento


................................35Fari abbaglianti


..............................................20
Fari anabbaglianti


..........................................20
Fari diurni


.......................................................20
Fari : regolazione
...............................

............22
Fendinebbia posteriore


..................................20
Fendinebbia posteriori


...................................21
Frenata


...........................................................73
Freno di stazionamento
.................................38
Fusibili


............................................................62
Gonfiaggio dei pneumatici


.......................5 9, 71
Guida
..............................................................

.41
AD
B
C
F
Bloccaggio elettrico ....................................... 10
Bloccaggio sportello nel bagagliaio ..............10
G
Identificazione veicolo ...................................68
Illuminazione interna ...................................... 47
Imp
ostazione dell'ora

..................................... 35
Indicatori : consumo - ricarica - livello di carica


........................................................... 35
Indicatori di direzione
............................... 2

0, 22
Indicatori : velocità - orologio - temperatura
......35
I
Lampadine ..................................................... 62
Lavacristalli .................................................... 25
Lavaggio


......................................................... 60
Leva del cambio
............................................. 39
L

eva di selezione delle marce .......................39
Liquido dei freni


.............................................. 57
Liquido di raffreddamento motore
.................57
Liquido lavacristalli ......................................... 57
Livelli


.............................................................. 57
Luci di posizione
............................................ 20
Luminosità
...............................

.......................35
L
Design ............... ............................................... 4
Dimensioni ..................................................... 71
Disappannamento del parabrezza


................45
Manutenzione


................................................59
Manutenzione carrozzeria


.............................60
Manutenzione meccanica


..............................56
Manutenzione rivestimenti interni


..................60
Masse


.............................................................71
Mobilità elettrica
............................................... 4
M

otore (caratteristiche)

..................................69
M

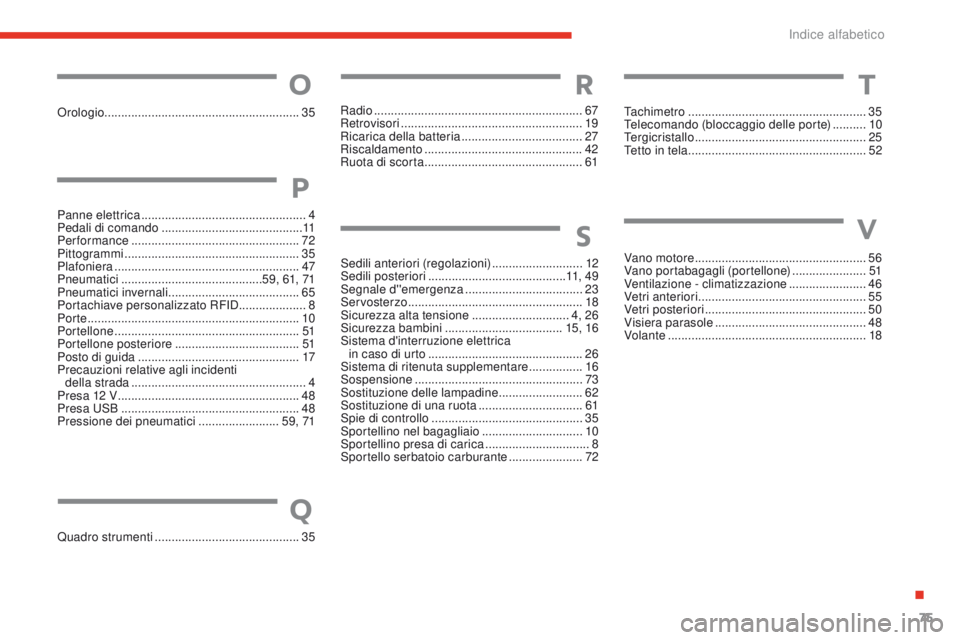

Indice alfabetico

75
e-mehari_it_Chap07_index-alpha_ed03-2016
Orologio.......................................................... 35
Quadro strumenti
........................................... 35R

adio ..............................................................
67
Retrovisori ...................................................... 19
R
icarica della batteria ....................................27
Riscaldamento


...............................................42
Ruota di scorta
...............................................61
Panne elettrica


................................................. 4
Pedali di comando

.......................................... 11
P

erformance

.................................................. 72
Pittogrammi
...............................

.....................35
Plafoniera


....................................................... 47
Pneumatici


.......................................... 59, 61, 71
Pneumatici invernali


....................................... 65
Por tachiave personalizzato RFID


....................8
Porte


............................................................... 10
Portellone


....................................................... 51
Portellone posteriore


..................................... 51
Posto di guida
................................................ 17
Precauzioni relative agli incidenti della strada


.................................................... 4
Presa 12 V
...................................................... 48
Presa USB


..................................................... 48
Pressione dei pneumatici
........................ 5

9, 71Sedili anteriori (regolazioni)


...........................12
Sedili posteriori


.........................................11, 4 9
Segnale d''emergenza


...................................23
Servosterzo
...............................

.....................18
Sicurezza alta tensione
............................. 4

, 26
Sicurezza bambini
................................... 15

, 16
Sistema d'interruzione elettrica in caso di urto

...............................
...............26
Sistema di ritenuta supplementare


................16
Sospensione


..................................................73
Sostituzione delle lampadine
......................... 62
S

ostituzione di una ruota ...............................61
Spie di controllo


.............................................35
Sportellino nel bagagliaio
.............................. 10
S

portellino presa di carica ...............................8
Sportello serbatoio carburante


......................72
P
Q
OR
S
Tachimetro ..................................................... 35
Telecomando (bloccaggio delle porte) .......... 10
T
ergicristallo

................................................... 25
Tetto in tela
..................................................... 52
T
Vano motore ................................................... 56
Vano portabagagli (portellone) ......................51
Ventilazione - climatizzazione
....................... 46
V

etri anteriori

.................................................. 55
Vetri posteriori


................................................ 50
Visiera parasole


............................................. 48
Volante


........................................................... 18
V
.
Indice alfabetico

76
e-mehari_it_Chap07_index-alpha_ed03-2016
Indice alfabetico

e-mehari_it_Chap07_index-alpha_ed03-2016

e-mehari_it_Chap07_index-alpha_ed03-2016
