CITROEN E-MEHARI 2017 Libretti Di Uso E manutenzione (in Italian)

59
e-mehari_it_Chap04_entretien_ed03-2016
Manutenzione della
E-MEHARI
La manutenzione del veicolo deve
tassativamente essere effettuata da un
Riparatore Autorizzato CITROËN o presso
un professionista e conformemente ai principi
enunciati nel libretto di manutenzione e di
garanzia.
Pneumatici / Pressione di
gonfiaggio
Pneumatici della E-MEHARI
Pressione di
gonfiaggio 2
bar Anteriori /
2
bar Posteriori
Controllare regolarmente la pressione
dei pneumatici e rispettare sempre il
valore di prescrizione del gonfiaggio
indicato qui sopra.
Una pressione di gonfiaggio dei
pneumatici insufficiente può provocare
un'usura prematura dei pneumatici ed il
rischio di scoppio.
Controllare regolarmente la pressione
di gonfiaggio dei pneumatici a freddo e
regolarla, se necessario. Non sostituire i pneumatici consumati
con dei pneumatici del modello
d’origine o equivalente e montati da un
professionista dell'automobile.
La responsabilità della pressione
corretta dei pneumatici è del guidatore.
Non eccedere mai con la velocità ed
il carico consentiti per i pneumatici
montati sul veicolo.
Spetta al guidatore verificare l’usura dei
pneumatici grazie alle spie situate sugli
stessi.
4
Manutenzione

60
e-mehari_it_Chap04_entretien_ed03-2016
Non lavare il vano motore, la presa di
carica e la batteria di trazione con il
getto di lavaggio ad alta pressione :
rischio di danni al circuto elettrico.
Non lavare il veicolo quando questo
in carica
: rischio di choc elettrico
provocante la morte.
Si sconsiglia il lavaggio mediante
utilizzo regolare di una stazione di
lavaggio ad alta pressione con spazzole
rotanti.

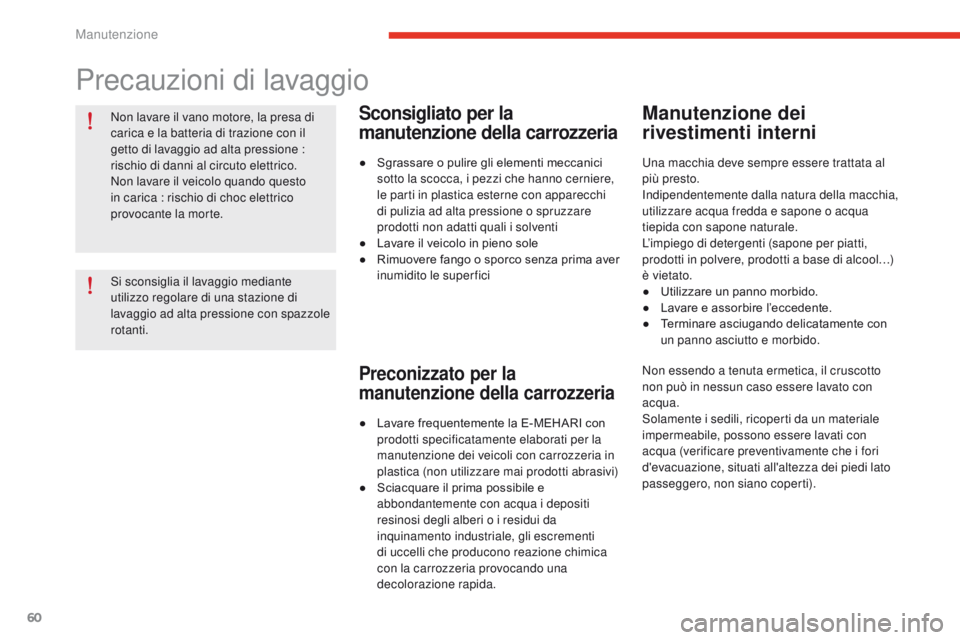

Precauzioni di lavaggio
Sconsigliato per la
manutenzione della carrozzeria
● Sgrassare o pulire gli elementi meccanici sotto la scocca, i pezzi che hanno cerniere,
le parti in plastica esterne con apparecchi
di pulizia ad alta pressione o spruzzare
prodotti non adatti quali i solventi
●

L
avare il veicolo in pieno sole
●

R
imuovere fango o sporco senza prima aver
inumidito le superfici
Preconizzato per la
manutenzione della carrozzeria
● Lavare frequentemente la E-MEHARI con prodotti specificatamente elaborati per la
manutenzione dei veicoli con carrozzeria in
plastica (non utilizzare mai prodotti abrasivi)
●

S
ciacquare il prima possibile e
abbondantemente con acqua i depositi
resinosi degli alberi o i residui da
inquinamento industriale, gli escrementi
di uccelli che producono reazione chimica
con la carrozzeria provocando una
decolorazione rapida.
Manutenzione dei
rivestimenti interni
Una macchia deve sempre essere trattata al
più presto.
Indipendentemente dalla natura della macchia,
utilizzare acqua fredda e sapone o acqua
tiepida con sapone naturale.
L’impiego di detergenti (sapone per piatti,
prodotti in polvere, prodotti a base di alcool…)
è vietato.
●

U
tilizzare un panno morbido.
●

L
avare e assorbire l’eccedente.
●

T
erminare asciugando delicatamente con
un panno asciutto e morbido.
Non essendo a tenuta ermetica, il cruscotto
non può in nessun caso essere lavato con
acqua.
Solamente i sedili, ricoperti da un materiale
impermeabile, possono essere lavati con
acqua (verificare preventivamente che i fori
d'evacuazione, situati all'altezza dei piedi lato
passeggero, non siano coperti).
Manutenzione

61
e-mehari_it_Chap05_conseils-pratiques_ed03-2016

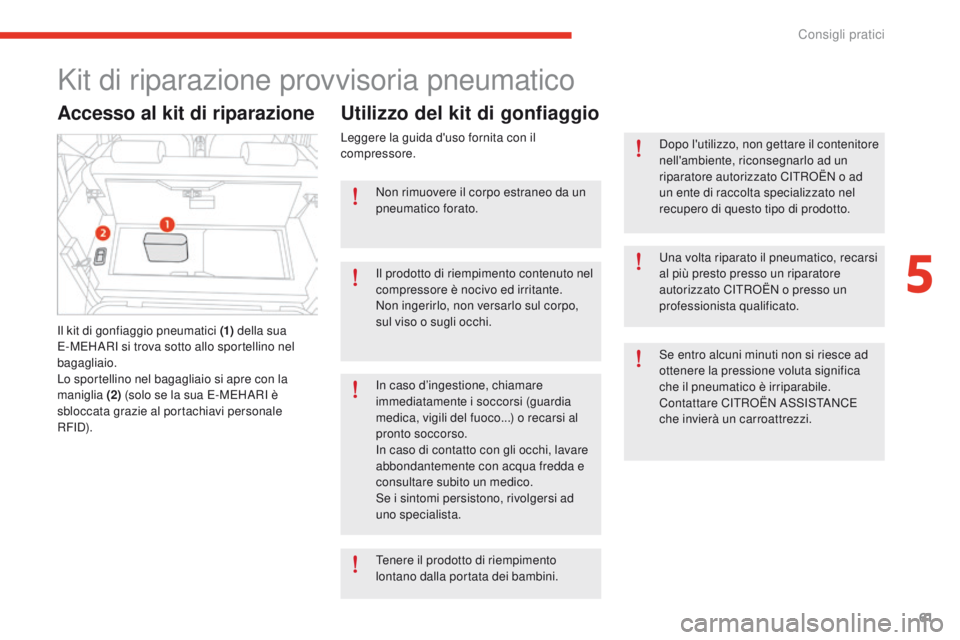

Kit di riparazione provvisoria pneumatico
Accesso al kit di riparazione
Il kit di gonfiaggio pneumatici (1) della sua
E-MEHARI si trova sotto allo sportellino nel
bagagliaio.
Lo sportellino nel bagagliaio si apre con la
maniglia (2) (solo se la sua E-MEHARI è
sbloccata grazie al portachiavi personale
RFID). Non rimuovere il corpo estraneo da un
pneumatico forato.
Il prodotto di riempimento contenuto nel
compressore è nocivo ed irritante.
Non ingerirlo, non versarlo sul corpo,
sul viso o sugli occhi.
In caso d’ingestione, chiamare
immediatamente i soccorsi (guardia
medica, vigili del fuoco...) o recarsi al
pronto soccorso.
In caso di contatto con gli occhi, lavare
abbondantemente con acqua fredda e
consultare subito un medico.
Se i sintomi persistono, rivolgersi ad
uno specialista.
Tenere il prodotto di riempimento
lontano dalla portata dei bambini.
Utilizzo del kit di gonfiaggio
Leggere la guida d'uso fornita con il
compressore.
Dopo l'utilizzo, non gettare il contenitore
nell'ambiente, riconsegnarlo ad un
riparatore autorizzato CITROËN o ad
un ente di raccolta specializzato nel
recupero di questo tipo di prodotto.
Una volta riparato il pneumatico, recarsi
al più presto presso un riparatore
autorizzato CITROËN o presso un
professionista qualificato.
Se entro alcuni minuti non si riesce ad
ottenere la pressione voluta significa
che il pneumatico è irriparabile.
Contattare CITROËN ASSISTANCE
che invierà un carroattrezzi.
5
Consigli pratici

62
e-mehari_it_Chap05_conseils-pratiques_ed03-2016

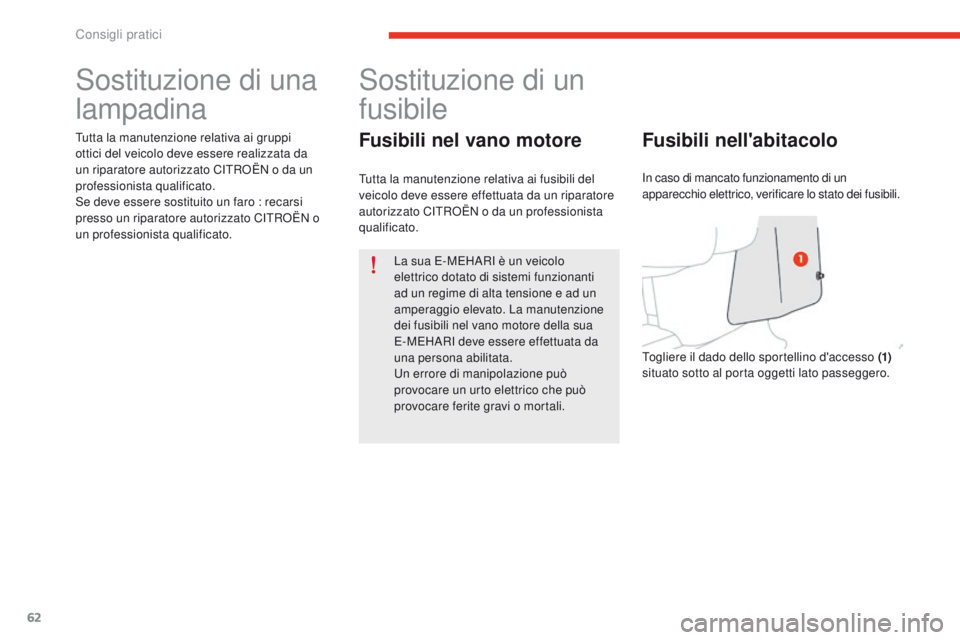

Sostituzione di una
lampadina
Tutta la manutenzione relativa ai gruppi
ottici del veicolo deve essere realizzata da
un riparatore autorizzato CITROËN o da un
professionista qualificato.
Se deve essere sostituito un faro : recarsi
presso un riparatore autorizzato CITROËN o
un professionista qualificato.
Sostituzione di un
fusibile
Fusibili nel vano motore
La sua E-MEHARI è un veicolo
elettrico dotato di sistemi funzionanti
ad un regime di alta tensione e ad un
amperaggio elevato. La manutenzione
dei fusibili nel vano motore della sua
E-MEHARI deve essere effettuata da
una persona abilitata.
Un errore di manipolazione può
provocare un urto elettrico che può
provocare ferite gravi o mortali.
Tutta la manutenzione relativa ai fusibili del
veicolo deve essere effettuata da un riparatore
autorizzato CITROËN o da un professionista
qualificato.
Fusibili nell'abitacolo
Togliere il dado dello sportellino d'accesso (1)

situato sotto al porta oggetti lato passeggero. In caso di mancato funzionamento di un
apparecchio elettrico, verificare lo stato dei fusibili.
Consigli pratici

63
e-mehari_it_Chap05_conseils-pratiques_ed03-2016
Verificare il fusibile interessato e
sostituirlo, se necessario, con un
fusible tassativamente dello stesso
amperaggio di quello d’origine.
Un fusibile d’amperaggio troppo
elevato può creare un surriscaldamento
eccessivo della rete elettrica (rischio
d’incendio) in caso di consumo anomalo
di un equipaggiamento.

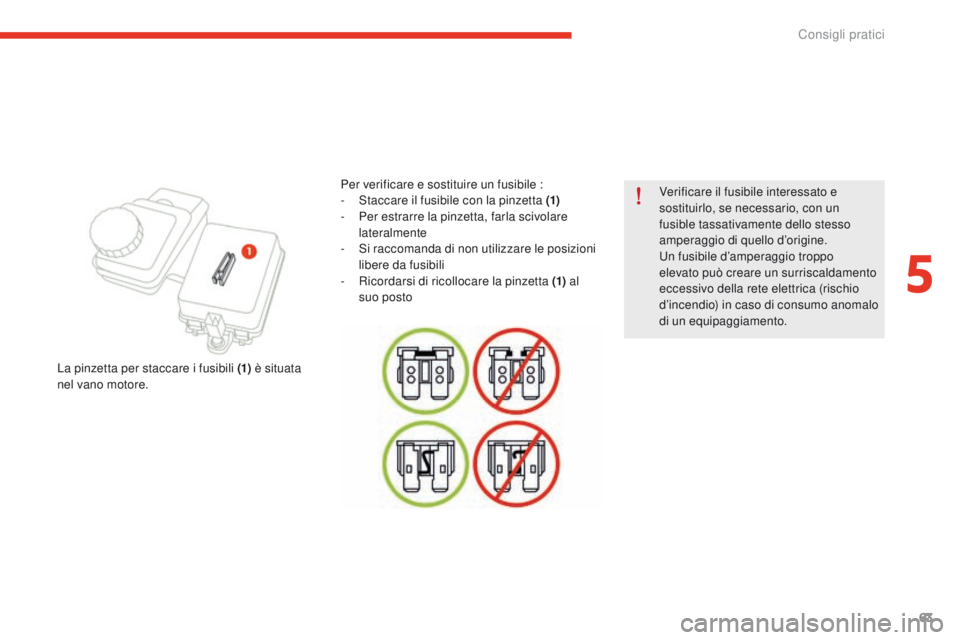

Per verificare e sostituire un fusibile

:
-
S
taccare il fusibile con la pinzetta (1)
-

Pe

r estrarre la pinzetta, farla scivolare
lateralmente
-

S

i raccomanda di non utilizzare le posizioni
libere da fusibili
-

R

icordarsi di ricollocare la pinzetta (1) al
suo posto
La pinzetta per staccare i fusibili (1) è situata
nel vano motore.
5
Consigli pratici

64
e-mehari_it_Chap05_conseils-pratiques_ed03-2016

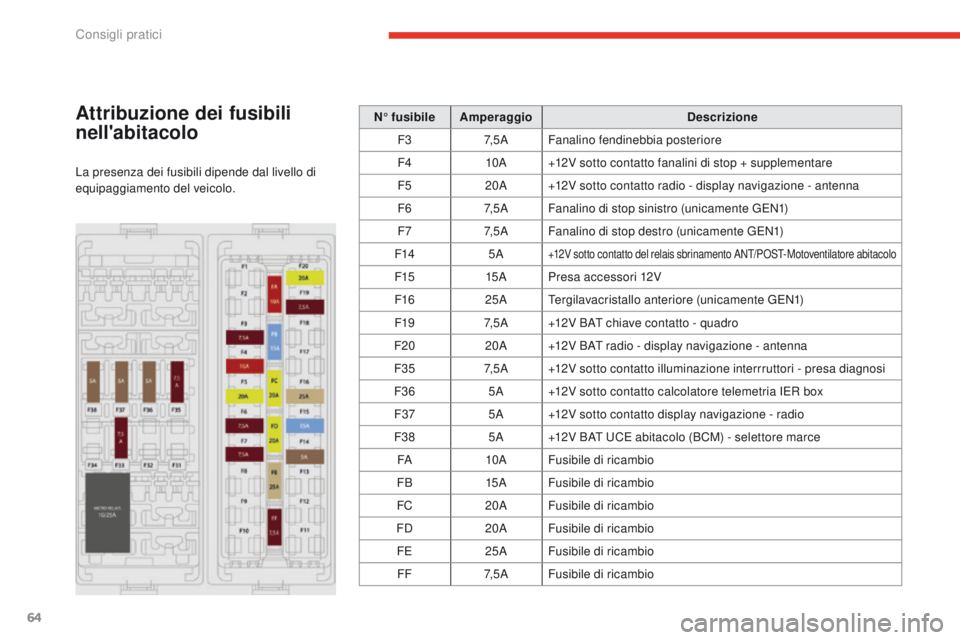

Attribuzione dei fusibili
nell'abitacolo
La presenza dei fusibili dipende dal livello di
equipaggiamento del veicolo.N° fusibile
Amperaggio Descrizione
F3 7, 5 AFanalino fendinebbia posteriore
F4 10A+12V sotto contatto fanalini di stop + supplementare
F5 20A+12V sotto contatto radio - display navigazione - antenna
F6 7, 5 AFanalino di stop sinistro (unicamente GEN1)
F7 7, 5 AFanalino di stop destro (unicamente GEN1)
F14 5A
+12V sotto contatto del relais sbrinamento ANT/POST-Motoventilatore abitacolo
F1515APresa accessori 12V
F16 25ATergilavacristallo anteriore (unicamente GEN1)
F19 7, 5 A+12V BAT chiave contatto - quadro
F20 20A+12V BAT radio - display navigazione - antenna
F35 7, 5 A+12V sotto contatto illuminazione interrruttori - presa diagnosi
F36 5A+12V sotto contatto calcolatore telemetria IER box
F37 5A+12V sotto contatto display navigazione - radio
F38 5A+12V BAT UCE abitacolo (BCM) - selettore marce
FA 10AFusibile di ricambio
FB 15AFusibile di ricambio
FC 20AFusibile di ricambio
FD 20AFusibile di ricambio
FE 25AFusibile di ricambio
FF 7, 5 AFusibile di ricambio
Consigli pratici

65
e-mehari_it_Chap05_conseils-pratiques_ed03-2016
Attivare la modalità
stand-by
Tempo di stand-by massimo in
funzione del livello della batteria
In stand by, l'autoscaricamento della batteria è
compreso tra lo 0,5% e l'1% al giorno.
Il tempo di stand by massimo, in funzione del
livello della batteria è quindi :
100% : 4 mesi
75% - 99% : 3 mesi
50% - 74% : 2 mesi
25% - 49% : 1 meseNon è possibile mettere la E-MEHARI
in modalità stand-by con un livello di
carica della batteria inferiore al 25%.
1.
S
bloccare il veicolo e scollegare la presa di
carica.
2.
R
uotare la chiave d'avviamento sulla prima
tacca, il display si accende in questo modo :
3.
P
remere il tasto di regolazione (1)
situato a
destra del display. Il display visualizza varie
scelte possibili.
4.
S
elezionare "Stand by prolungato" con le
frecce.
5.
P
remere il tasto di regolazione e tenerlo
premuto per 5 secondi.
6.
I

l display mostra che lo stand by è in fase di
preparazione.
7.
I

nterrompere il contatto. L'entrata in
modalità stand by è confermata. Il display si spegne entro 30 secondi.
Quando la procedura è attivata, la
E- MEHARI non può più essere bloccata o
sbloccata.
In caso di stand by di parecchi giorni,
per prolungare la durata di vita della
batteria degli accessori 12V, rimuoverla
o staccare il suo morsetto (-).

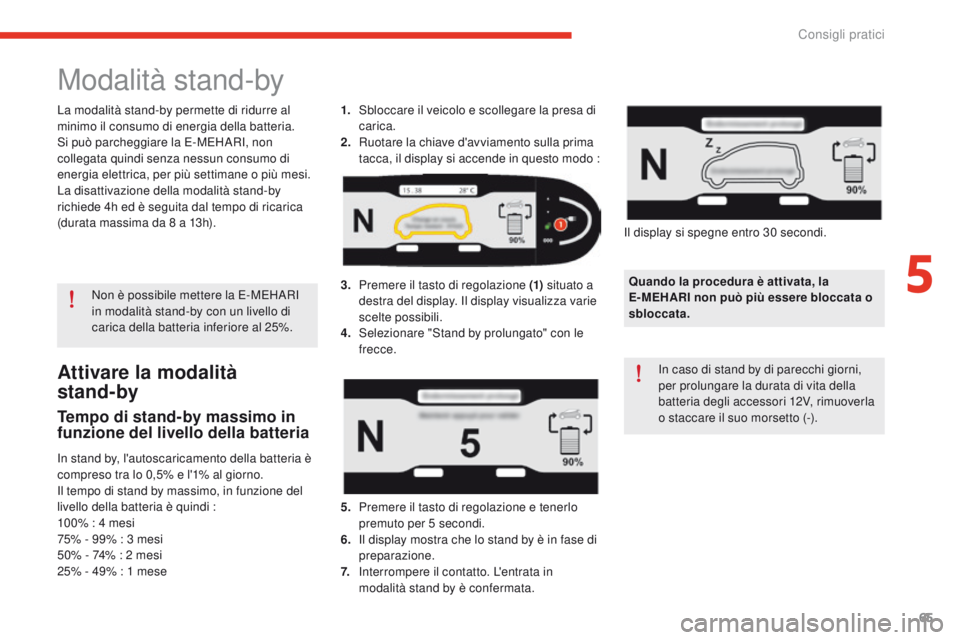

Modalità stand-by
La modalità stand-by permette di ridurre al
minimo il consumo di energia della batteria.
Si può parcheggiare la E-MEHARI, non
collegata quindi senza nessun consumo di
energia elettrica, per più settimane o più mesi.
La disattivazione della modalità stand-by
richiede 4h ed è seguita dal tempo di ricarica
(durata massima da 8 a 13h).
5
Consigli pratici

66
e-mehari_it_Chap05_conseils-pratiques_ed03-2016
Interruzione dello stand by
La messa in stand by è effettiva dopo una
durata di circa 4 ore.
Durante questa durata, è possibile annullare la
messa in stand by.
1.
P
remere il tasto di regolazione situato
a destra del display. Il display invita ad
annullare la modalità stand by.
2.
P

remere il tasto di regolazione e tenerlo
premuto per 5 secondi per annullare la
modalità stand by.
Disattivare la modalità
stand-by
Si deve essere muniti di cavo di carica e si
deve poter collegare il veicolo alla rete elettrica
per riattivarlo.
Per uscire dalla modalità stand by, collegare
semplicemente il cavo di carica.
La durata della riattivazione della batteria è di
circa 4 ore.
Durante questa fase di riscaldamento,
l'indicatore luminoso sul tasto di interruzione
della ricarica e la spia di carica sul display
lampeggiano velocemente.
Non scollegare il veicolo
specialmente in questa fase.
Attendere che appaia il messaggio
"Carica in corso" sul display.
Dopo la fase di riscaldamento, inizia la
carica della batteria.
Attendere che il livello di carica
raggiunga il 100% prima di scollegare la
E-MEHARI.
Non sarà possibile utilizzare subito la
E-MEHARI (potrebbe aver luogo una fase di
elevato surriscaldamento in funzione del tempo
tra la messa in stand by e la sua interruzione).
Se il display visualizza "Stand by - Collegare
la presa" (con il logo del veicolo cerchiato
di rosso), non sarà possibile avviare.
Interrompere il contatto e collegare la
E-MEHARI.
Consigli pratici

67
e-mehari_it_Chap05_conseils-pratiques_ed03-2016

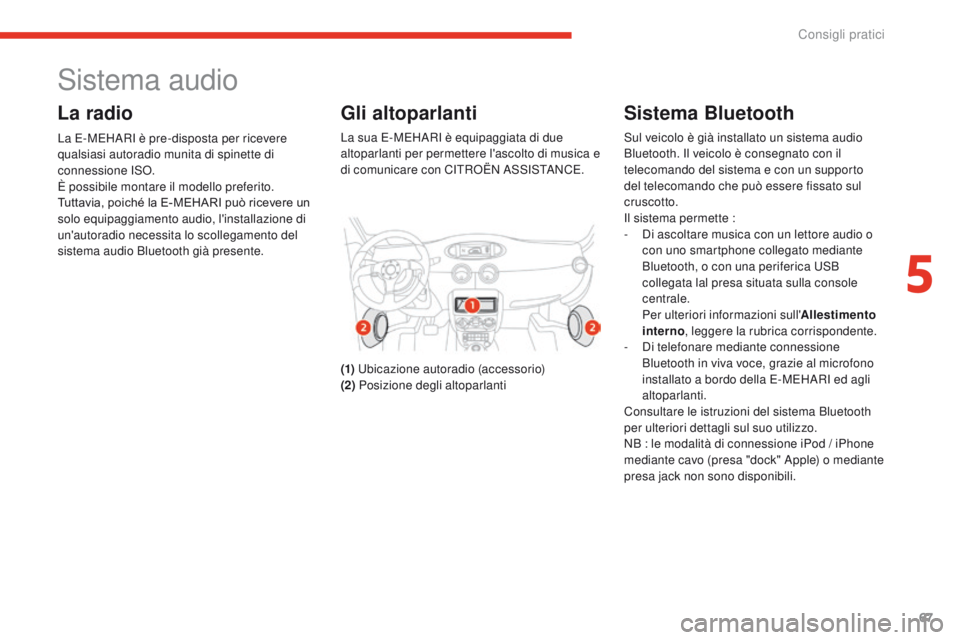

Sistema audio
La radio
La E-MEHARI è pre-disposta per ricevere
qualsiasi autoradio munita di spinette di
connessione ISO.
È possibile montare il modello preferito.
Tuttavia, poiché la E-MEHARI può ricevere un
solo equipaggiamento audio, l'installazione di
un'autoradio necessita lo scollegamento del
sistema audio Bluetooth già presente.
Gli altoparlanti
La sua E-MEHARI è equipaggiata di due
altoparlanti per permettere l'ascolto di musica e
di comunicare con CITROËN ASSISTANCE.
(1) Ubicazione autoradio (accessorio)
(2) Posizione degli altoparlanti
Sistema Bluetooth
Sul veicolo è già installato un sistema audio
Bluetooth. Il veicolo è consegnato con il
telecomando del sistema e con un supporto
del telecomando che può essere fissato sul
cruscotto.
Il sistema permette :
-

D
i ascoltare musica con un lettore audio o
con uno smartphone collegato mediante
Bluetooth, o con una periferica USB
collegata lal presa situata sulla console
centrale.
P

er ulteriori informazioni sull' Allestimento
interno , leggere la rubrica corrispondente.
-

D
i telefonare mediante connessione
Bluetooth in viva voce, grazie al microfono
installato a bordo della E-MEHARI ed agli
altoparlanti.
Consultare le istruzioni del sistema Bluetooth
per ulteriori dettagli sul suo utilizzo.
NB : le modalità di connessione iPod / iPhone
mediante cavo (presa "dock" Apple) o mediante
presa jack non sono disponibili.
5
Consigli pratici

68
e-mehari_it_Chap06_caracteristiques-techniques_ed03-2016

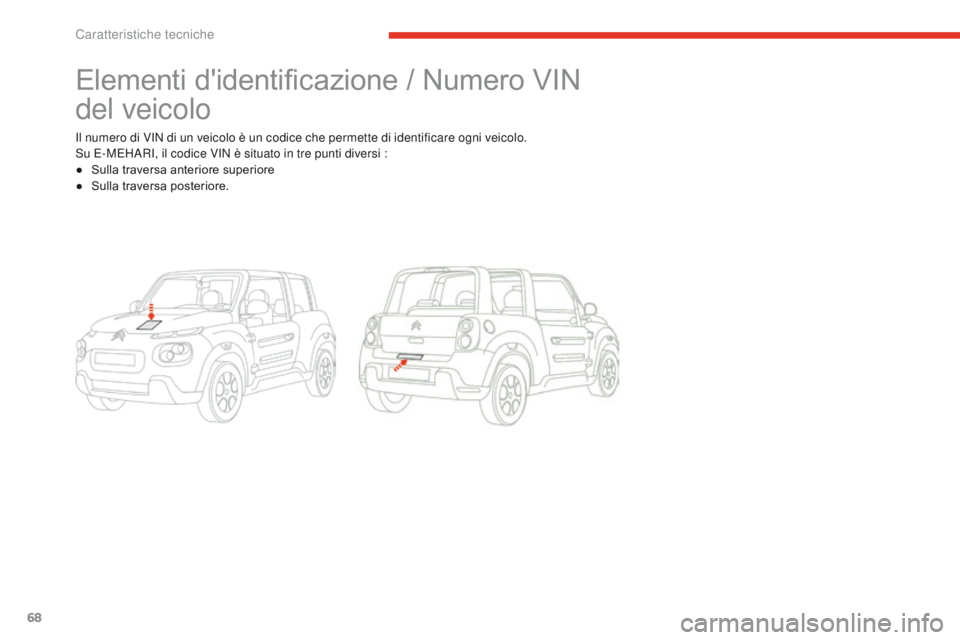

Elementi d'identificazione / Numero VIN
del veicolo
Il numero di VIN di un veicolo è un codice che permette di identificare ogni veicolo.
Su E-MEHARI, il codice VIN è situato in tre punti diversi :
●
S
ulla traversa anteriore superiore
●

S
ulla traversa posteriore.
Caratteristiche tecniche
