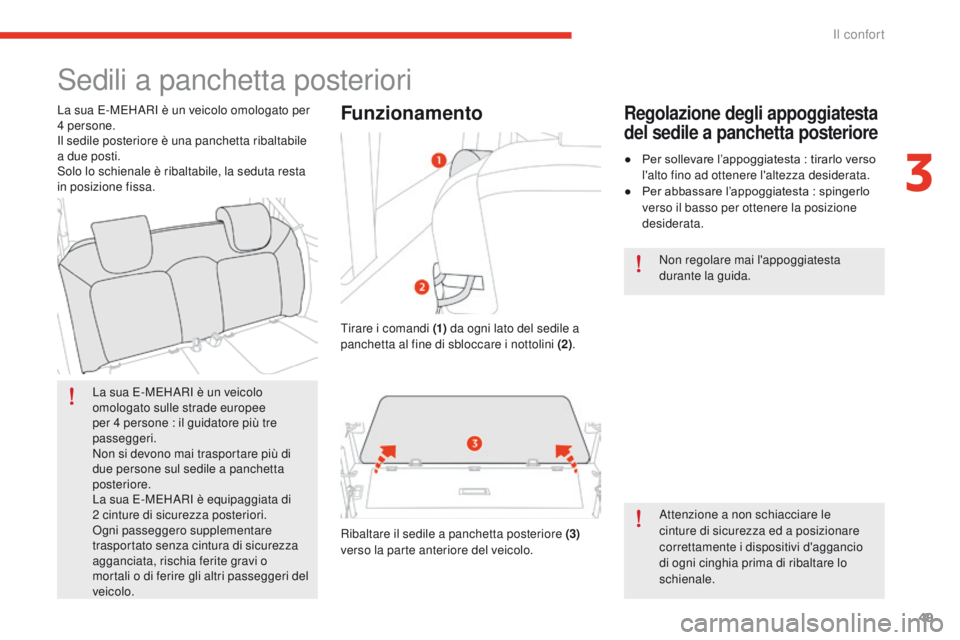

Sedili a panchetta posteriori
La sua E-MEHARI è un veicolo
omologato sulle strade europee
per 4 persone : il guidatore più tre
passeggeri.
Non si devono mai trasportare più di
due persone sul sedile a panchetta
posteriore.
La sua E-MEHARI è equipaggiata di
2
cinture di sicurezza posteriori.
Ogni passeggero supplementare
trasportato senza cintura di sicurezza
agganciata, rischia ferite gravi o
mortali o di ferire gli altri passeggeri del
veicolo. Attenzione a non schiacciare le
cinture di sicurezza ed a posizionare
correttamente i dispositivi d'aggancio
di ogni cinghia prima di ribaltare lo
schienale. Non regolare mai l'appoggiatesta
durante la guida.
La sua E-MEHARI è un veicolo omologato per
4


persone.
Il sedile posteriore è una panchetta ribaltabile
a due posti.
Solo lo schienale è ribaltabile, la seduta resta
in posizione fissa.
Funzionamento
Tirare i comandi (1) da ogni lato del sedile a
panchetta al fine di sbloccare i nottolini (2) .
Ribaltare il sedile a panchetta posteriore (3)
verso la parte anteriore del veicolo.
Regolazione degli appoggiatesta
del sedile a panchetta posteriore
● Per sollevare l’appoggiatesta : tirarlo verso
l'alto fino ad ottenere l'altezza desiderata.
●

Pe
r abbassare l’appoggiatesta : spingerlo
verso il basso per ottenere la posizione
desiderata.
3
Il confort

50
e-mehari_it_Chap03_confort_ed03-2016

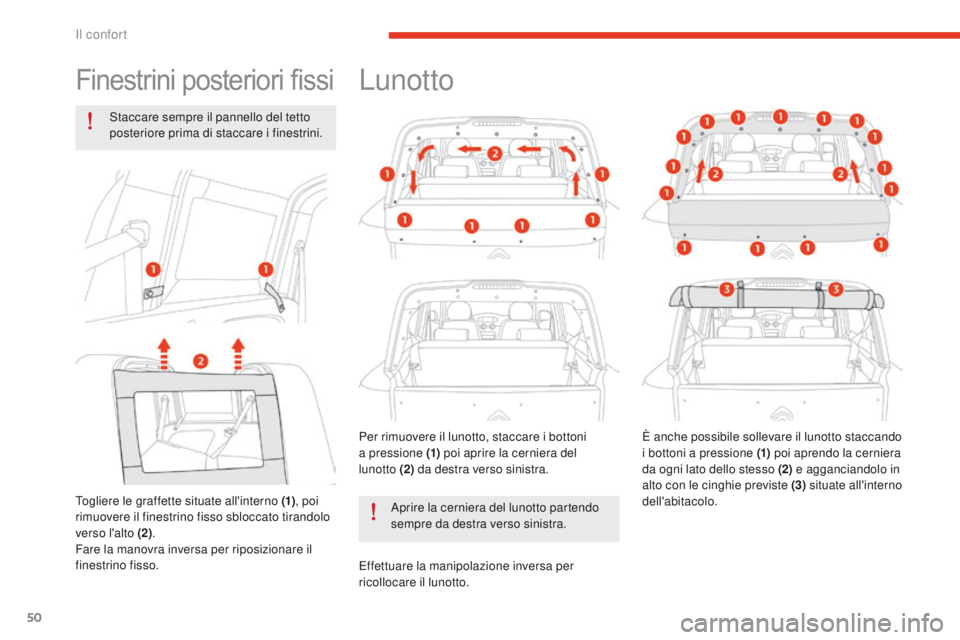

Finestrini posteriori fissi
Staccare sempre il pannello del tetto
posteriore prima di staccare i finestrini.
Togliere le graffette situate all'interno (1) , poi
rimuovere il finestrino fisso sbloccato tirandolo
verso l'alto (2) .
Fare la manovra inversa per riposizionare il
finestrino fisso.
Lunotto
Per rimuovere il lunotto, staccare i bottoni
a pressione (1) poi aprire la cerniera del
lunotto (2) da destra verso sinistra.
Aprire la cerniera del lunotto partendo
sempre da destra verso sinistra.
Effettuare la manipolazione inversa per
ricollocare il lunotto. È anche possibile sollevare il lunotto staccando
i bottoni a pressione (1)
poi aprendo la cerniera
da ogni lato dello stesso (2) e agganciandolo in
alto con le cinghie previste (3) situate all'interno
dell'abitacolo.
Il confort

51
e-mehari_it_Chap03_confort_ed03-2016

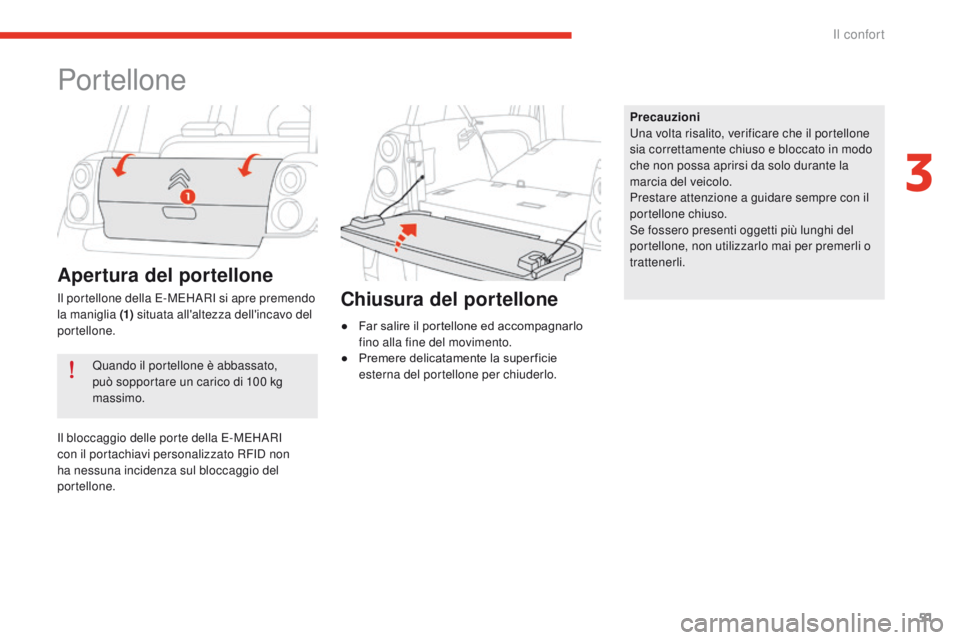

Portellone
Quando il portellone è abbassato,
può sopportare un carico di 100 kg
massimo. Precauzioni
Una volta risalito, verificare che il portellone
sia correttamente chiuso e bloccato in modo
che non possa aprirsi da solo durante la
marcia del veicolo.
Prestare attenzione a guidare sempre con il
portellone chiuso.
Se fossero presenti oggetti più lunghi del
portellone, non utilizzarlo mai per premerli o
trattenerli.
Apertura del portellone
Il portellone della E-MEHARI si apre premendo
la maniglia (1)
situata all'altezza dell'incavo del
portellone.
Il bloccaggio delle porte della E-MEHARI
con il portachiavi personalizzato RFID non
ha nessuna incidenza sul bloccaggio del
portellone.Chiusura del portellone
● Far salire il portellone ed accompagnarlo fino alla fine del movimento.
●

P
remere delicatamente la super ficie
esterna del portellone per chiuderlo.
3
Il confort

52
e-mehari_it_Chap03_confort_ed03-2016

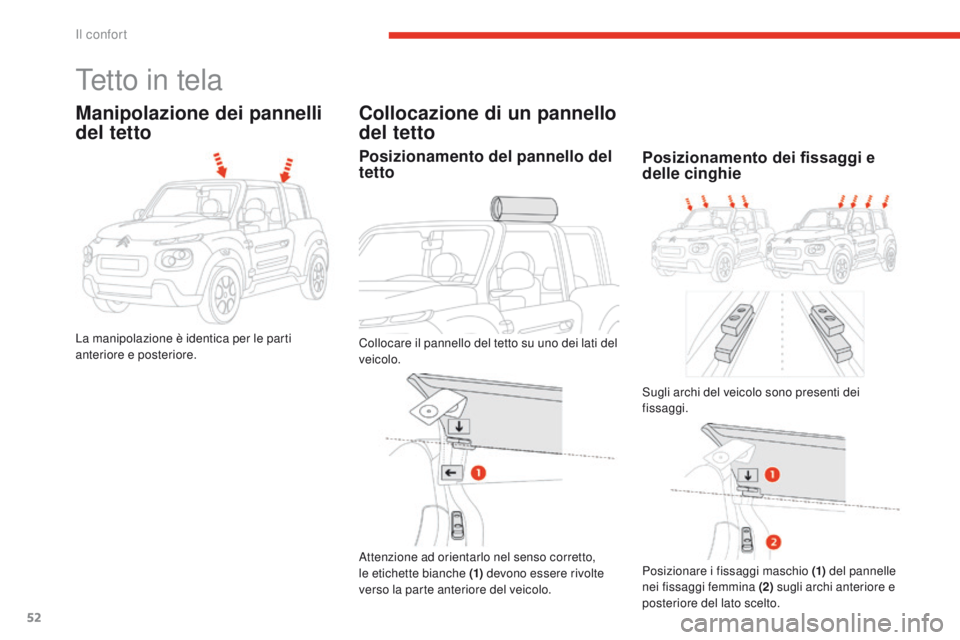

Tetto in tela
Manipolazione dei pannelli
del tetto
La manipolazione è identica per le parti
anteriore e posteriore.
Collocazione di un pannello
del tetto
Posizionamento del pannello del
tetto
Collocare il pannello del tetto su uno dei lati del
veicolo.
Attenzione ad orientarlo nel senso corretto,
le etichette bianche (1) devono essere rivolte
verso la parte anteriore del veicolo. Posizionare i fissaggi maschio (1)
del pannelle
nei fissaggi femmina (2) sugli archi anteriore e
posteriore del lato scelto.
Posizionamento dei fissaggi e
delle cinghie
Sugli archi del veicolo sono presenti dei
fissaggi.
Il confort

53
e-mehari_it_Chap03_confort_ed03-2016

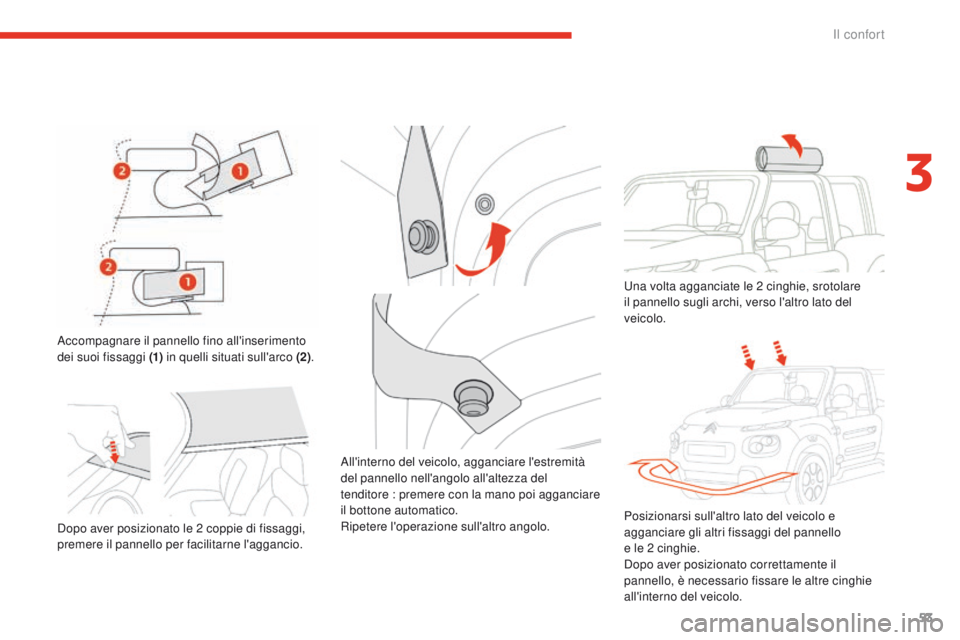

Accompagnare il pannello fino all'inserimento
dei suoi fissaggi (1) in quelli situati sull'arco (2) . Una volta agganciate le 2 cinghie, srotolare
il pannello sugli archi, verso l'altro lato del
veicolo.
Dopo aver posizionato le 2 coppie di fissaggi,
premere il pannello per facilitarne l'aggancio. Posizionarsi sull'altro lato del veicolo e
agganciare gli altri fissaggi del pannello
e le 2 cinghie.
Dopo aver posizionato correttamente il
pannello, è necessario fissare le altre cinghie
all'interno del veicolo.
All'interno del veicolo, agganciare l'estremità
del pannello nell'angolo all'altezza del
tenditore : premere con la mano poi agganciare
il bottone automatico.
Ripetere l'operazione sull'altro angolo.
3
Il confort

54
e-mehari_it_Chap03_confort_ed03-2016

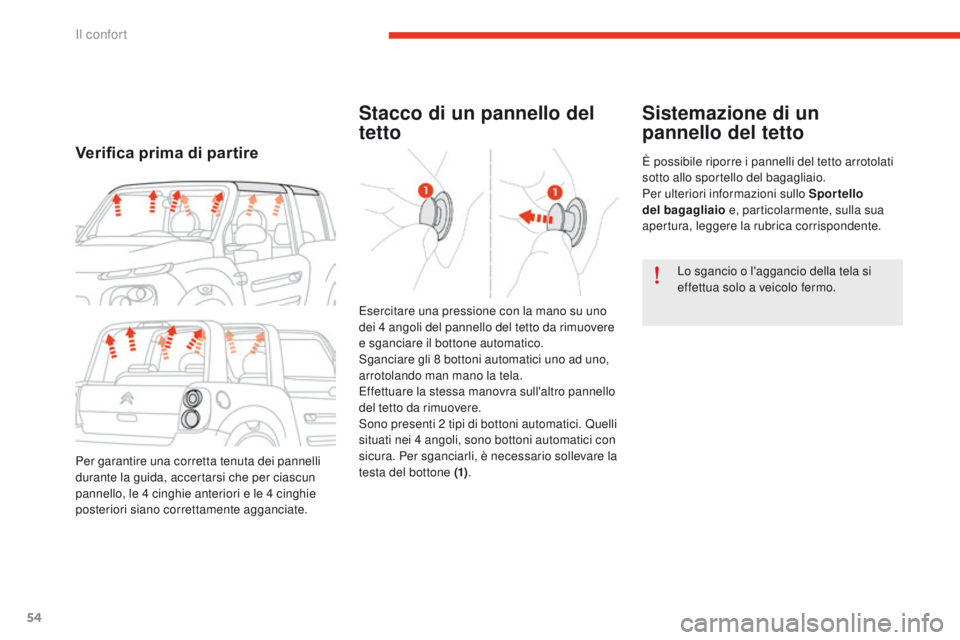

Stacco di un pannello del
tettoSistemazione di un
pannello del tetto
È possibile riporre i pannelli del tetto arrotolati
sotto allo sportello del bagagliaio.
Per ulteriori informazioni sullo Sportello
del bagagliaio
e, particolarmente, sulla sua
apertura, leggere la rubrica corrispondente.
Lo sgancio o l'aggancio della tela si
effettua solo a veicolo fermo.
Esercitare una pressione con la mano su uno
dei 4

angoli del pannello del tetto da rimuovere
e sganciare il bottone automatico.
Sganciare gli 8 bottoni automatici uno ad uno,
arrotolando man mano la tela.
Effettuare la stessa manovra sull'altro pannello
del tetto da rimuovere.
Sono presenti 2 tipi di bottoni automatici. Quelli
situati nei 4 angoli, sono bottoni automatici con
sicura. Per sganciarli, è necessario sollevare la
testa del bottone (1) .
Per garantire una corretta tenuta dei pannelli
durante la guida, accertarsi che per ciascun
pannello, le 4 cinghie anteriori e le 4 cinghie
posteriori siano correttamente agganciate.Verifica prima di partire
Il confort

55
e-mehari_it_Chap03_confort_ed03-2016

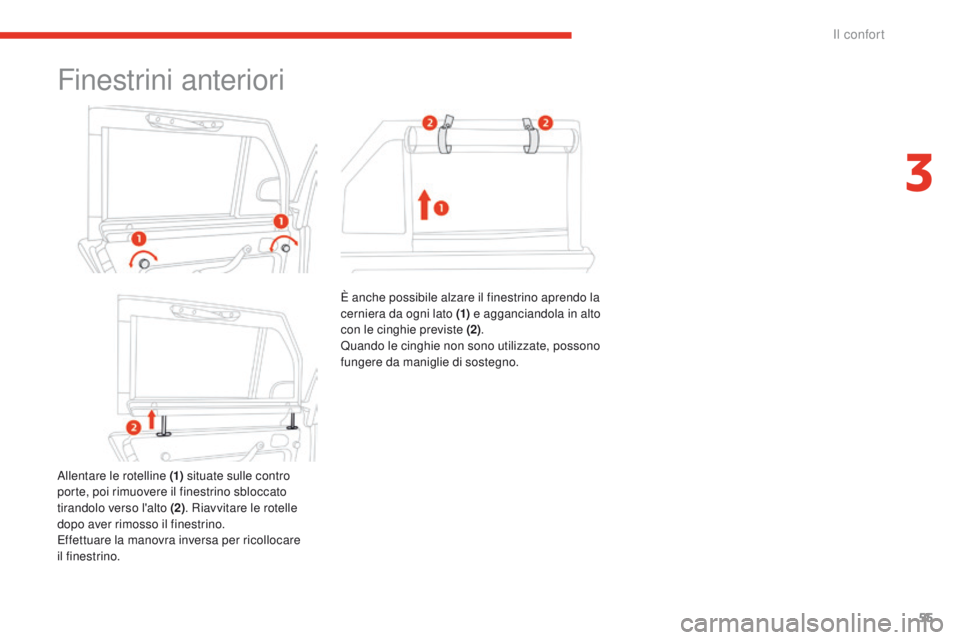

Finestrini anteriori
Allentare le rotelline (1) situate sulle contro
porte, poi rimuovere il finestrino sbloccato
tirandolo verso l'alto (2) . Riavvitare le rotelle
dopo aver rimosso il finestrino.
Effettuare la manovra inversa per ricollocare
il finestrino. È anche possibile alzare il finestrino aprendo la
cerniera da ogni lato (1)
e agganciandola in alto
con le cinghie previste (2) .
Quando le cinghie non sono utilizzate, possono
fungere da maniglie di sostegno.
3
Il confort

56
e-mehari_it_Chap04_entretien_ed03-2016
La catena di trazione è alimentata
direttamente dalla batteria LMP® che
equipaggia la E-MEHARI.
Non effettuare mai interventi sulle parti
ad alta tensione del veicolo.
Una non corretta manipolazione
potrebbe provocare uno choc elettrico e
ferite gravi o addirittura mortali.

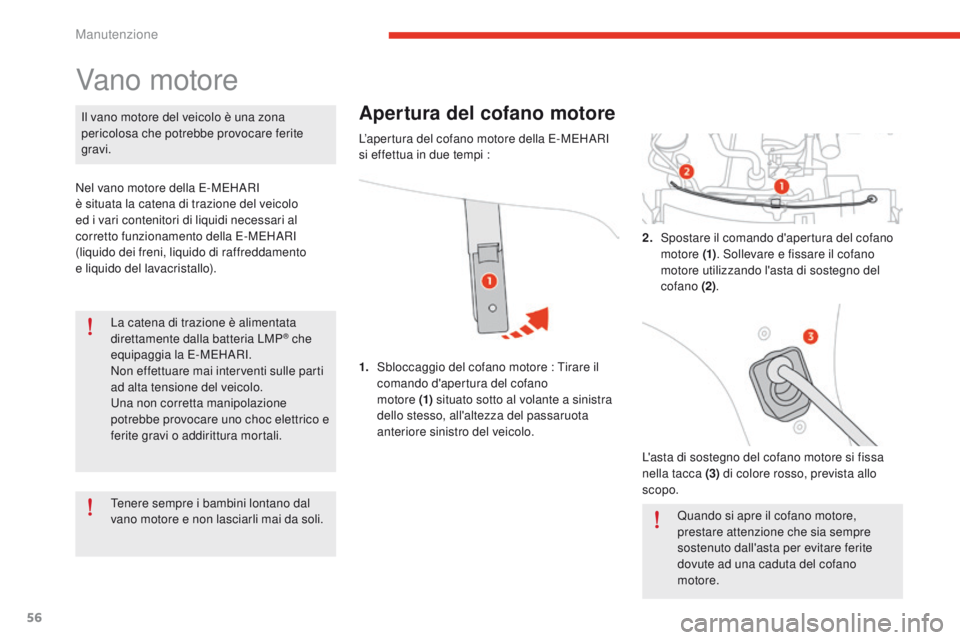

Il vano motore del veicolo è una zona
pericolosa che potrebbe provocare ferite
gravi.
Tenere sempre i bambini lontano dal
vano motore e non lasciarli mai da soli.
Vano motore
Nel vano motore della E-MEHARI
è situata la catena di trazione del veicolo
ed i vari contenitori di liquidi necessari al
corretto funzionamento della E-MEHARI
(liquido dei freni, liquido di raffreddamento
e liquido del lavacristallo).
Apertura del cofano motore
1. Sbloccaggio del cofano motore : Tirare il
comando d'apertura del cofano
motore (1) situato sotto al volante a sinistra
dello stesso, all'altezza del passaruota
anteriore sinistro del veicolo.
L’apertura del cofano motore della E-MEHARI
si effettua in due tempi :
L'asta di sostegno del cofano motore si fissa
nella tacca (3) di colore rosso, prevista allo
scopo.
Quando si apre il cofano motore,
prestare attenzione che sia sempre
sostenuto dall'asta per evitare ferite
dovute ad una caduta del cofano
motore.
2.
S

postare il comando d'apertura del cofano
motore (1) . Sollevare e fissare il cofano
motore utilizzando l'asta di sostegno del
cofano (2) .
Manutenzione

57
e-mehari_it_Chap04_entretien_ed03-2016
Se, durante la guida, si constata che
il cofano motore non è correttamente
chiuso, rallentare e fermarsi in una
zona sicura e chiudere correttamente il
cofano motore.Nel vano motore della E-MEHARI sono
presenti degli elementi ad alta tensione.
Si raccomanda di non tentare di
effettuare da soli la manutenzione di
questo veicolo.
In caso di non corretta manipolazione,
ciò potrebbe provocare uno choc
elettrico e ferite gravi o mortali.Se fosse necessario un intervento sul
veicolo, contattare immediatamente un
riparatore autorizzato CITROËN o un
professionista qualificato.

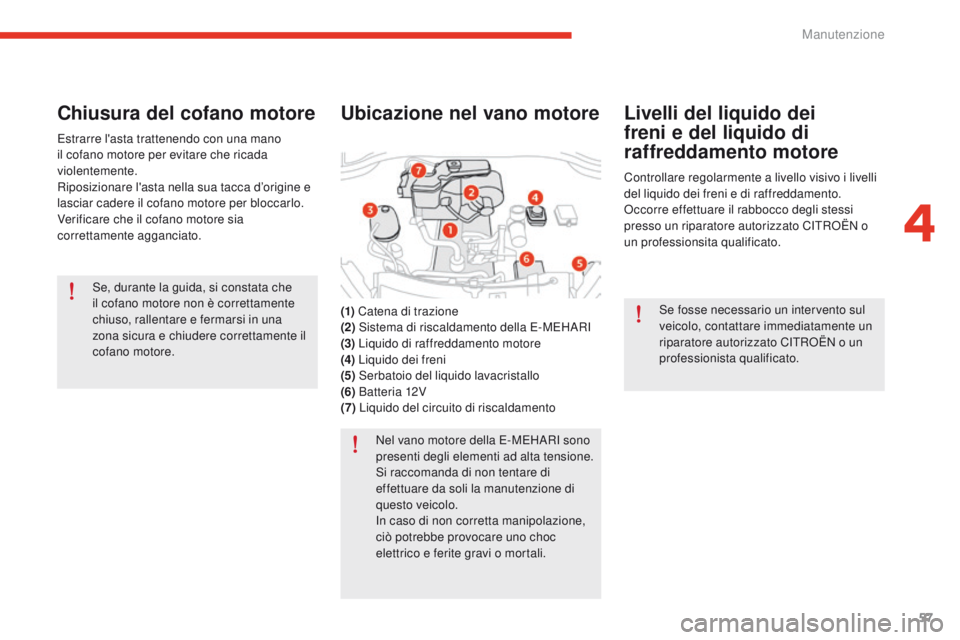

Chiusura del cofano motore
Estrarre l'asta trattenendo con una mano
il cofano motore per evitare che ricada
violentemente.
Riposizionare l'asta nella sua tacca d’origine e
lasciar cadere il cofano motore per bloccarlo.
Verificare che il cofano motore sia
correttamente agganciato.
Ubicazione nel vano motore
(1)
Catena di trazione
(2) Sistema di riscaldamento della E-MEHARI
(3) Liquido di raffreddamento motore
(4) Liquido dei freni
(5) Serbatoio del liquido lavacristallo
(6) Batteria 12V
(7) Liquido del circuito di riscaldamento
Livelli del liquido dei
freni e del liquido di
raffreddamento motore
Controllare regolarmente a livello visivo i livelli
del liquido dei freni e di raffreddamento.
Occorre effettuare il rabbocco degli stessi
presso un riparatore autorizzato CITROËN o
un professionsita qualificato.
4
Manutenzione

58
e-mehari_it_Chap04_entretien_ed03-2016
Livello del liquido
lavacristallo
Effettuare sempre le seguenti operazioni
nell'ordine indicato prima di qualsiasi
manipolazione nel vano motore della
E-MEHARI per rinnovare il liquido lavacristallo :
1.
P

archeggiare il veicolo al sicuro
2.
P

remere il pedale del freno e tenerlo
premuto in questa posizione fino
all'interruzione del contatto
3.
S

errare a fondo il freno a mano
4.
P

ortare il selettore delle marce in
posizione "N"
5.
I

nterrompere il contatto ed estrarre la
chiave dal contattore
6.
T

enere sempre lontani dal vano motore sia
i bambini che eventuali altre persone
7.
A

ccertarsi che il veicolo sia per fettamente
fermo
Il fatto di non seguire la lista delle
operazioni qu sopra rischia di provocare
ferite gravi. Effettuare sempre le operazioni
nell'ordine indicato e rispettare sempre i
consigli sulla sicurezza.
In presenza di basse temperature,
utilizzare un liquido lavacristallo con
una protezione antigelo sufficiente.
Prestare sempre attenzione durante
il riempimento del serbatoio del
lavacristallo e tener conto dei consigli
di sicurezza generali indicati in questa
guida d'uso.
Per completare il livello del liquido lavacristallo

:
t

ogliere il tappo del serbatoio, posizionare un
imbuto nell'apertura del serbatoio e riempire il
serbatoio fino all'indicazione "MA X".
Manutenzione
